Tipo de producto	Objetivo fotográfico intercambiable
Montura	Micro Cuatro Tercios
Distancia focal	20 mm (equivalente a 35 mm: 40 mm)
Apertura máxima	F1.7
Apertura mínima	F16
Composición óptica	7 elementos en 5 grupos (2 lentes asféricas)
Distancia mínima de enfoque	0,2 m
Aumento máximo	0,13× (equivalente a 35 mm: 0,25×)
Ángulo de campo	57°
Diámetro de filtro	46 mm
Diámetro máximo	63 mm
Longitud total	25,5 mm
Peso	87 g
Estabilizador óptico	No disponible
Láminas de diafragma	7 (apertura redonda)
Tipo de enfoque	Autofoco y manual
Accesorios incluidos	Bolsa de almacenamiento, tapa frontal, tapa trasera
Mantenimiento	Limpiar con un paño suave y seco. No usar solventes.
Precauciones de uso	Evitar campos magnéticos, humedad y golpes. Proteger de la condensación.

Preguntas frecuentes - 20mm f1.7 II PANASONIC

¿Cómo limpiar el objetivo?

Utilice un paño suave y seco para limpiar el polvo y las huellas dactilares. No use nunca solventes como benceno o alcohol, ya que pueden dañar el objetivo.

¿Qué hacer en caso de condensación (vaho) en el objetivo?

Coloque la cámara en una bolsa de plástico hasta que su temperatura se acerque a la temperatura ambiente. Luego, apague la cámara y déjela durante aproximadamente 2 horas para que el vaho desaparezca naturalmente.

¿Puedo usar filtros en este objetivo?

Sí, los filtros de diámetro 46 mm son compatibles. Sin embargo, el uso de dos o más filtros (ej: protector + polarizador) puede provocar viñeteado. Evite apretar demasiado el filtro.

¿Es normal el ruido que hace el objetivo al enfocar?

Sí, este ruido proviene del sistema de accionamiento del lente y del movimiento de la apertura. No es un mal funcionamiento. Para grabación de video, cambie a enfoque manual para evitar grabar este ruido.

¿Cómo fijar el objetivo a la cámara?

Asegúrese de que la cámara esté apagada. Alinee la marca de montaje en el objetivo con la del cuerpo, luego gire el objetivo en el sentido de la flecha hasta que encaje. No presione el botón de liberación durante la instalación.

¿Cómo quitar el objetivo?

Mantenga presionado el botón de liberación del objetivo en el cuerpo, luego gire el objetivo en sentido contrario a la flecha hasta que se suelte. Vuelva a colocar inmediatamente la tapa trasera para proteger los contactos.

¿El objetivo es resistente al agua?

No, este objetivo no es resistente al agua. Si le caen gotas de agua, séquelo inmediatamente con un paño seco. Evite usarlo bajo la lluvia o en ambientes muy húmedos.

¿Puedo usar convertidores o adaptadores con este objetivo?

No, está prohibido instalar convertidores de objetivo o adaptadores. Solo se permiten los filtros de diámetro 46 mm. La instalación de otros elementos puede dañar el objetivo.

¿Qué hacer si el objetivo parece no funcionar correctamente?

Primero verifique que los contactos eléctricos de la montura estén limpios y sin rayones. Si el problema persiste, apague y vuelva a encender la cámara. Si el objetivo ha estado expuesto a un campo magnético, corte la alimentación, retire la batería y luego vuelva a insertarla.

¿Cuál es la distancia mínima de enfoque?

La distancia mínima de enfoque es de 0,2 m (20 cm) desde el sensor. Esto permite un aumento máximo de 0,13× (equivalente a 0,25× en 35 mm).

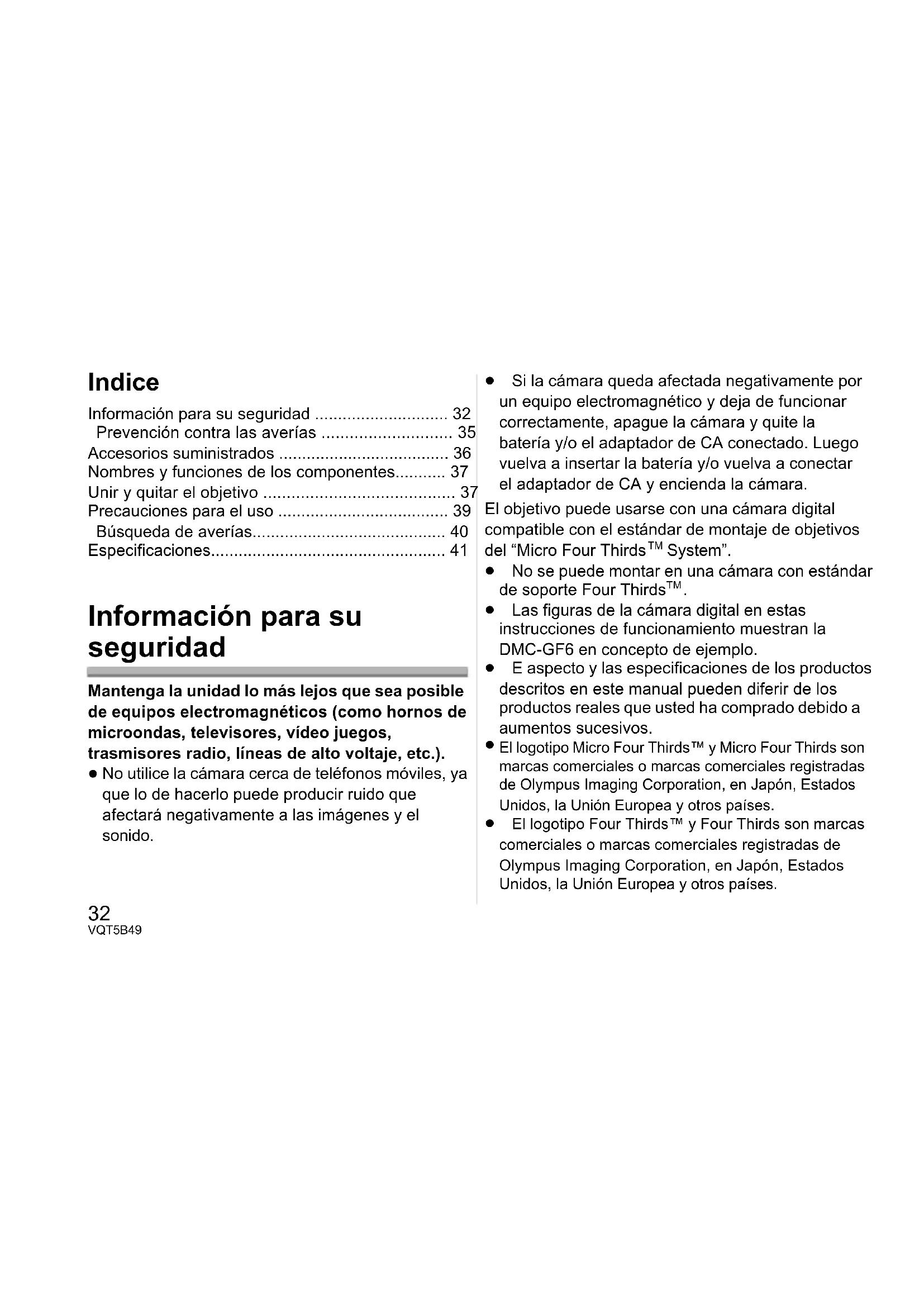

MANUAL DE USUARIO 20mm f1.7 II PANASONIC

Información para su seguridad 32

Prevención contra las averías 35

Accesorios suministrados 36

Nombres y funciones de los componentes 37

Unir y quitar el objetivo 37

Precauciones para el uso 39

Búsqueda de averías 40

Especificaciones 41

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, videojuegos, transmisores de radio, líneas de alto voltaje, etc.).

• No utilice la cámara cerca de teléfonos móviles, ya que el hacerlo pueda producir ruido que afectará negativamente a las imágenes y el sonido.
• Si la cámara queda afectada negativamente por un equipo electromagnético y deja de configurar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del "Micro Four Thirds™ System".

• No se puede montar en una cámara con estándar de soporte Four Thirds™. Las figuras de la cámara digital en estas instrucciones funcionan bajo la DMC-GF6 a modo de ejemplo.
• El aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a sucesivos cambios.
• El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• El logotipo Four Thirds™ y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.

G MICROSYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System. - Los nombres de los sistemas y productos que se mencionan en estas instrucciones generalmente son marcas comerciales registradas o marcas comerciales de los fabricantes que desarrollaron el sistema o producto en cuestión.

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos, llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente, ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Prevención contra las averías

■ Atención del objetivo

• La arena y el polvo pueden dañar el objetivo. Cuando use el objetivo en una playa, tenga cuidado de que ni arena ni polvo entren en el interior del objetivo o los terminales, etc.
• Este objetivo no es impermeable. Si caen gotas de agua en el objetivo, límpielo con un paño seco. No ejerza demasiada presión en el objetivo.
• Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blanco y seco antes y después de tomar las imágenes.
• No meta el soporte del objetivo mirando hacia abajo. No deje que se ensucien los puntos de contacto ①.

Acerca de la condensación (empañamiento del objetivo)

• La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe abajo. La condensación puede hacer ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto ponga cuidado en las situaciones a continuación:
• Cuando lleve la cámara a casa desde el aire libre durante un tiempo frío
• Cuando lleve la cámara bajo de un coche con aire acondicionado
• Cuando sopla en el objetivo aire frío desde un acondicionador de aire
• En lugares húmedos
• Para impedir la condensación, meta la cámara en una bolsa de plástico para que se aclimate a la temperatura ambiente. Si ocurre condensación, apague la alimentación y déjela así durante dos horas. Una vez que la cámara se haya aclimatado a la temperatura ambiente, el empañamiento desaparece naturalmente.

Accesorios suministrados

[Controles a realizar cuando va a desembalar la unidad]

Al quitar la unidad de su embalaje, compruebe que se encuentren la unidad principal y los accesorios suministrados. Además compruebe el aspecto externo y las funciones para verificar que no hayan padecido daños durante la distribución y el transporte.

Por si encuentra cualquier problema, antes de usar el producto llame a su comerciante.

Los números de producto se aplican desde junio de 2013. Estos pueden estar sujetos a modificaciones.

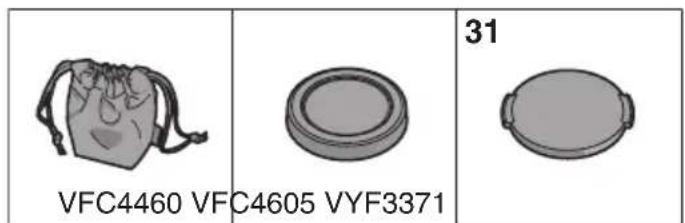

1Bolsa de almacenamiento del objetivo 2Tapa trasera del objetivo (La tapa trasera del objetivo y la tapa del objetivo intercambiable al momento de la compra.) 3Tapa del objetivo

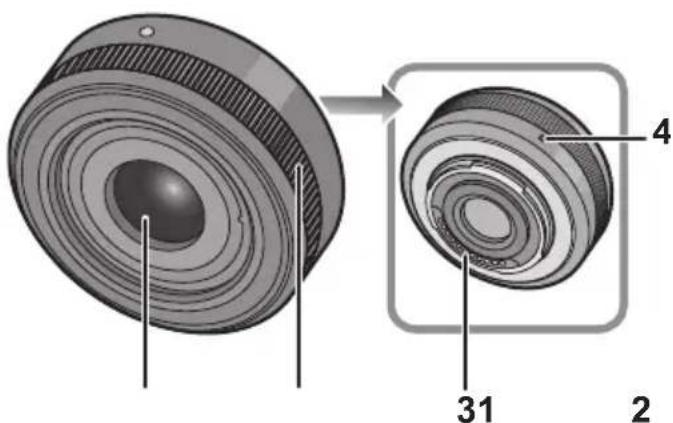

Nombres y unidades de los componentes

1Superficie del objetivo 2Anillo del enfoque

3Punto de contacto 4Marca para ajustar el objetivo

Este objetivo compacto usa un sistema de accionamiento para encontrar un F1.7 luminoso.

Como consecuencia, existe sonido operativo y vibraciones al enfocar, pero no es un funcionamiento defectuoso.

El sonido operativo se graba al utilizar el enfoque automático en la grabación de imágenes en movimiento. Si le molesta el sonido operativo, le recomendamos el enfoque manual ([MF]) y fijar el enfoque antes de grabar para evitar grabar el ruido del objetivo.

Unir y quitar el objetivo

• Se refiera también a las instrucciones de funcionamiento de la cámara para unir y separar el objetivo.
• Compruebe que la cámara esté apagada. Saque la tapa trasera de la lente.

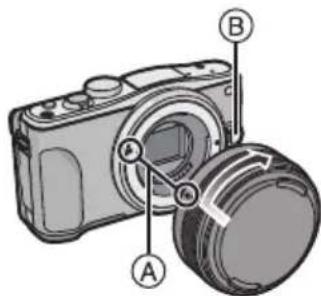

Unión del objetivo

Alinee las marcas para ajustar el objetivo (1) ubicadas en el cuerpo de la cámara y en el mismo objetivo, luego gire este en la dirección de la flecha hasta que encaje.

• No presione el botón de liberación de la lente (B) cuando coloca una lente.
• Como el soporte del objetivo podrá salir rayado, no trate de unir el objetivo a la cámara manteniéndolo en ángulo.
• Compruebe que el objetivo está colocado correctamente.
• Asegúrese de sacar la tapa del objetivo al grabar.

Separación del objetivo

Mientras presiona el botón de liberación de la lente ⑧ , gire la lente hacia la flecha hasta que se detenga y luego retírela.

• Una la tapa trasera y asegúrese de que el punto de contacto del objetivo no salga rayado.
• Una la tapa del cuerpo a la cámara para que ni suciedad ni polvo entren debajo de la unidad principal.

Unión de los filtros

• Puede tener lugar viñeteado si usa 2 o más protectores MC (opcionales: DMW-LMC46), filtros PL (opcionales: DMW-LPL46) o filtros ND (opcionales: DMW-LND46), o bien si usa protectores y/o filtros espesos.
• Tal vez sea imposible retirar el filtro si está demasiado apretado, por lo que no debe apretarlo demasiado fuerte.
• Se puede colocar la tapa del objetivo con el filtro ya colocado.
• Si tiene problemas para quitar o poner el filtro PL (opcional: DMW-LPL46), le recomendamos encender la cámara digital e intentarlo de nuevo con el modo de enfoque ajustado en "manual" ([MF]).
• No consigue acoplar un objetivo de conversión o adaptador a este objetivo. Puede usarse un filtro, pero acoplar cualquier otro elemento pueda dañar el objetivo.

Precauciones para el uso

Tenga cuidado de no hacer caer el objetivo ni golpearlo contra algo. Asimismo tenga cuidado de no presionarlo demasiado.

• Tenga cuidado de no hacer caer la bolsa en la que guarda el objetivo. Este podría dañarse, la cámara podría dejar de funcionar normalmente y las imágenes ya podrían no grabarse.

Cuando usa pesticidas y otras substancias volátiles alrededor de la cámara, asegúrese de que no entren en el objetivo.

• Si dichas substancias caen en el objetivo, estas pueden dañarlo o hacer desconchar su barniz.

No transporte la unidad si esta está toda unida al cuerpo de la cámara.

• De ninguna forma la unidad debe ser usada o almacenada en uno de los siguientes lugares, ya que el hacerlo podría perjudicarla o producir un funcionamiento defectuoso.
• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano.
• En lugares donde haya altas temperaturas o altos niveles de humedad o bien donde sean repentinos los cambios de temperatura y humedad.
• En lugares donde haya altas concentraciones de arena, polvo o suciedad.
• Donde haya llamas.
• Cerca de calefactores, acondicionadores de aire o humedecedores.
• Donde el agua pueda mojar la unidad.
• Donde haya vibraciones dentro de un vehículo.
• Se refiera también a las instrucciones de funcionamiento del día en la webcam digital.
• Cuando no ha de ser usada la unidad por un periodo prolongado, le recomendamos guardarla con un desecante (silicagel). El hecho de no hacerlo podrá ocasionar una avería causada por el moho, etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla.
• No deje el objetivo en contacto con productos de plástico durante largos periodos de tiempo.
• No toque los contactos eléctricos de la unidad. El hacerlo puede causar avería en la unidad. No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

• El hecho de usar disolventes puede dañar el objetivo y hacer desconchar su barniz.
• Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco.
• Use un paño suave y seco para eliminar suciedad y polvo de la anilla de enfoque.
• No use detergentes para cocina o un paño tratado químicamente.

Búsqueda de averías

Se oye un sonido cuando se enciende o se apaga la cámara.

Se escucha un sonido desde la lente al enfocar la imagen de un sujeto brillante como en exteriores.

• Este es el sonido del objetivo o el movimiento de abertura y no es un funcionamiento defectuoso.

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Longitud-cultural f=20 mm	(Igual a unaámara depelícula de 35mm:40mm)
Tipo de abertura	7 aspas de diafragma/Diafragma de aperture circular
Gama de abertura F1.7
Valor de abertura minimum F16
Estructura del objetivo	7 elementos en 5 grupos (2 objetivos esféricos)
En la distancia del enfoque	0,2 m a∞ (desde la linea de referencia de la distancia del enfoque)
Máxima ampliación de laImagen	0,13×(Igual a unaámara depelícula de 35mm:0,25×)
Estabilizador optico de laImagen No	disponible
Soporte "Micro Four Thirds Mount"
Ángulo visual 57°
Diámetro del filtro 46 mm
Diámetro mx. Aprox. 63 mm
Longitud total Aprox. 25,5 mm	(desde la punta del objetivo hasta la base lateral de la montura del objetivo)
Peso Aprox. 87 g

• Cuando usa el objetivo con una cámara digital LUMIX, no puede cambiar a [AFC]/[AFF] en el modo de enfoque o [PRE AF]. (De junio de 2013) (Los modos de enfoque disponibles pueden variar según la cámara)
