20mm f1.7 II - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo fotografico intercambiabile
Attacco	Micro Quattro Terzi
Lunghezza focale	20 mm (equivalente 35 mm: 40 mm)
Apertura massima	F1.7
Apertura minima	F16
Composizione ottica	7 elementi in 5 gruppi (2 lenti asferiche)
Distanza minima di messa a fuoco	0,2 m
Ingrandimento massimo	0,13× (equivalente 35 mm: 0,25×)
Angolo di campo	57°
Diametro del filtro	46 mm
Diametro massimo	63 mm
Lunghezza totale	25,5 mm
Peso	87 g
Stabilizzatore ottico	Non disponibile
Lamelle del diaframma	7 (apertura circolare)
Tipo di messa a fuoco	Autofocus e manuale
Accessori forniti	Custodia, copriobiettivo anteriore, copriobiettivo posteriore
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Precauzioni d'uso	Evitare campi magnetici, umidità e urti. Proteggere dalla condensa.

Domande frequenti - 20mm f1.7 II PANASONIC

Come pulire l'obiettivo?

Utilizzare un panno morbido e asciutto per rimuovere polvere e impronte digitali. Non utilizzare mai solventi come benzene o alcol, poiché possono danneggiare l'obiettivo.

Cosa fare in caso di condensa (appannamento) sull'obiettivo?

Posizionare la fotocamera in un sacchetto di plastica fino a quando la sua temperatura si avvicina a quella ambiente. Quindi spegnere la fotocamera e lasciarla per circa 2 ore affinché la condensa scompaia naturalmente.

Posso utilizzare filtri su questo obiettivo?

Sì, i filtri con diametro di 46 mm sono compatibili. Tuttavia, l'uso di due o più filtri (es. protettivo + polarizzatore) può causare vignettatura. Evitare di stringere troppo il filtro.

Il rumore emesso dall'obiettivo durante la messa a fuoco è normale?

Sì, questo rumore proviene dal sistema di azionamento dell'obiettivo e dal movimento dell'apertura. Non è un malfunzionamento. Per la registrazione video, passare alla messa a fuoco manuale per evitare di registrare questo rumore.

Come fissare l'obiettivo sulla fotocamera?

Assicurarsi che la fotocamera sia spenta. Allineare il punto di montaggio sull'obiettivo con quello del corpo, quindi ruotare l'obiettivo nella direzione della freccia fino allo scatto. Non premere il pulsante di sblocco durante l'installazione.

Come rimuovere l'obiettivo?

Tenere premuto il pulsante di sblocco dell'obiettivo sul corpo, quindi ruotare l'obiettivo in senso contrario alla freccia fino a rimuoverlo. Rimettere immediatamente il copriobiettivo posteriore per proteggere i contatti.

L'obiettivo è impermeabile all'acqua?

No, questo obiettivo non è impermeabile. Se viene schizzato da gocce d'acqua, pulirlo immediatamente con un panno asciutto. Evitare di usarlo sotto la pioggia o in ambienti molto umidi.

Posso utilizzare convertitori o adattatori con questo obiettivo?

No, è vietato installare convertitori di obiettivo o adattatori. Solo i filtri con diametro 46 mm sono consentiti. L'installazione di altri elementi può danneggiare l'obiettivo.

Cosa fare se l'obiettivo sembra non funzionare correttamente?

Controllare prima che i contatti elettrici dell'attacco siano puliti e non graffiati. Se il problema persiste, spegnere e riaccendere la fotocamera. Se l'obiettivo è stato esposto a un campo magnetico, spegnere l'alimentazione, rimuovere la batteria e reinserirla.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,2 m (20 cm) dal sensore. Ciò consente un ingrandimento massimo di 0,13× (equivalente 0,25× in 35 mm).

MANUALE UTENTE 20mm f1.7 II PANASONIC

Ruotare per mettere a fuoco quando si scattano fotografie utilizzando la messa a fuoco manuale.

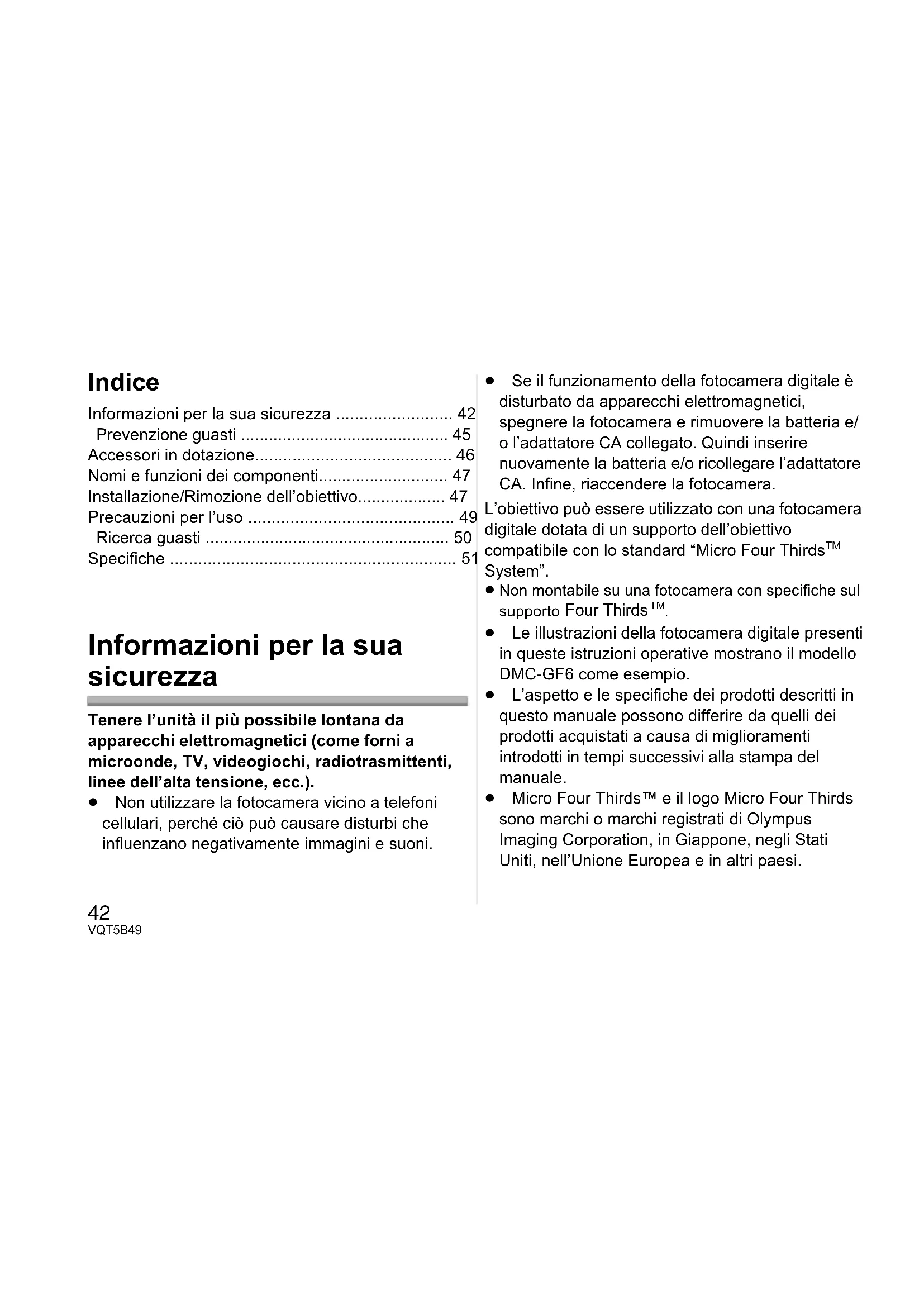

Informazioni per la sua sicurezza 42

Prevenzione guasti 45

Accessori in dotazione 46

Nomi e funzioni dei componenti 47

Installazione/Rimozione dell'obiettivo 47

Precauzioni per l'uso 49

Ricerca guasti 50

Specifiche 51

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera. L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".
• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-GF6 come esempio.
• L'aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
• Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obiettivi basato sullo standard Micro Four Thirds System. Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici ed elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Sabbia e polvere possono danneggiare l'obiettivo. Evitare che sabbia o polvere penetrino all'interno dell'obiettivo o dei terminali quando si utilizza l'obiettivo su una spiaggia, ecc.
• Questo obiettivo non è impermeabile. Se delle gocce d'acqua dovessero cadere sull'obiettivo, pulirlo con un panno asciutto. Non premere con troppa forza l'obiettivo.
• Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'immagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini. Non tenere il supporto dell'obiettivo rivolto verso il basso. Evitare che i contatti del supporto dell'obiettivo ① si sporchino.

Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando si verificano differenze di temperatura e umidità come quelle descritte sotto. La condensa può causare l'appannamento dell'obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni:
• Quando si porta la fotocamera da un ambiente esterno freddo a uno caldo
• Quando si porta la fotocamera in un'auto con il condizionatore in funzione
• Quando l'aria fredda di un condizionatore colpisce direttamente l'obiettivo - In luoghi umidi
• Per evitare la formazione di condensa, inserire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperatura circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio d'ore. Una volta che la temperatura della fotocamera ritorna ai valori dell'ambiente circostante, l'appannamento scomparirà naturalmente.

Accessori in dotazione

[Controlli da effettuare quando si disimballa l'unità] Quando si estrae il flash dalla confezione, controllare che siano presenti l'unità principale e gli accessori in dotazione. Controllarne inoltre l'aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto.

Se si riscontra qualche problema, contattare il rivenditore prima di utilizzare il prodotto.

I numeri dei prodotti sono aggiornati a giugno 2013. È possibile che subiscano delle modifiche.

1 Sacca portaobiettivo 2 Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.) 3 Copriobiettivo

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo 2 Ghiera di messa a fuoco

Ruotare per mettere a fuoco quando si scattano fotografie utilizzando la messa a fuoco manuale.

3 Punto di contatto 4 Segno per l'installazione dell'obiettivo

Questo obiettivo F1.7, compatto e luminoso, usa un meccanismo interno di movimentazione.

Di conseguenza, durante la messa a fuoco possono verificarsi rumori e vibrazioni, ma ciò non rappresenta un malfunzionamento.

Durante la ripresa di immagini in movimento, i rumori dovuti alla messa a fuoco automatica vengono registrati. Se questi diventano fastidiosi, raccomandiamo di impostare la modalità di messa a fuoco manuale ([MF]) e di mettere a fuoco prima della registrazione per evitare che il rumore della lente venga registrato.

Installazione/Rimozione dell'obiettivo

• Consultare anche le istruzioni per l'uso della fotocamera per informazioni sulla procedura di installazione e disinstallazione della fotocamera.

• Controllare che la fotocamera sia spenta. Rimuovere il copriobiettivo posteriore dall'obiettivo.

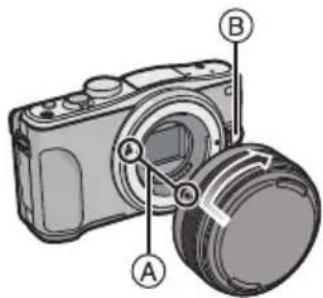

Installazione dell'obiettivo

Allineare i segni per l'installazione dell'obiettivo A sul corpo della fotocamera e sull'obiettivo, quindi ruotare l'obiettivo nella direzione indicata dalla freccia finché

• Non premere il pulsante di sgancio dell'obiettivo ⑧ quando si installa un obiettivo. Non tentare di installare l'obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo.
• Controllare che l'obiettivo sia installato correttamente.
• Ricordarsi di rimuovere il copriobiettivo quando si registra.

Disinstallazione dell'obiettivo

Tenendo premuto il pulsante di sblocco dell'obiettivo B, ruotare l'obiettivo nella direzione indicata dalla freccia finché non si arresta, quindi rimuoverlo.

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto.
• Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all'interno dell'unità principale.

Installazione dei filtri

• È possibile che si verifichi un effetto vignetta se si utilizzano 2 o più protezioni MC (opzionali: DMW-LMC46), filtri PL (opzionali: DMW-LPL46) o filtri ND (opzionali: DMW-LND46), oppure se si utilizzano protezioni e/o filtri spessi.
• Se il filtro viene stretto eccessivamente, può diventare impossibile rimuoverlo. Evitare quindi di stringerlo troppo.
• È possibile installare il copriobiettivo con il filtro già installato.
• In caso di problemi di installazione o rimozione del filtro PL (opzionale: DMW-LPL46), raccomandiamo di accendere la fotocamera digitale e riprovare impostando la modalità di messa a fuoco su "manuale" ([MF]).
• Su questo obiettivo non è possibile installare una lente o adattatore di conversione. È possibile utilizzare un filtro, ma collegare qualsiasi altro elemento può danneggiare l'obiettivo.

Precauzioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

• Fare attenzione a non far cadere la custodia in cui è stato inserito l'obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare le immagini.

Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera, fare attenzione che non vengano a contatto con l'obiettivo.

• Se tali sostanze vengono a contatto con l'obiettivo, possono danneggiarlo o provocare il distacco della vernice.

Non lasciare l'unità installata sulla fotocamera mentre la si trasporta.

• Non utilizzare e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.
• Esposta alla luce del sole, o in spiaggia d'estate.
• Temperatura e umidità elevate o soggette a grossi sbalzi - Elevate concentrazioni di sabbia, polvere o sporco - Dove sono presenti fiamme.
• Vicino a caloriferi, condizionatori o umidificatori.
• Dove l'unità può venire a contatto con l'acqua - Dove sono presenti vibrazioni.
• All'interno di un'auto.
• Vedere anche le istruzioni per l'uso della fotocamera digitale.
• Quando si prevede di non utilizzare l'unità per un periodo prolungato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario, potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe, ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.
• Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.
• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi. Non smontare o alterare l'unità.

Non utilizzare benzina, diluenti, alcool o prodotti simili per pulire l'unità.

• L'utilizzo di solventi può danneggiare l'obiettivo o provocare il distacco della vernice.
• Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
• Usare un panno asciutto per rimuovere lo sporco e la polvere dalla ghiera della messa a fuoco.
• Non utilizzare un detergente da cucina o un panno chimico.

Ricerca guasti

Quando la fotocamera viene accesa o spenta, si sente un suono.

Quando si riprende un soggetto fortemente illuminato (ad esempio all'aperto) si sente un suono proveniente dall'obiettivo.

• Il suono è provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.

Specifiche

È possibile che le specifiche subiscano delle modifiche senza preavviso.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE "LUMIX G 20 mm/F1.7 II ASPH."

Lunghezza fiscale f=20 mm	(equivalente per fotocamera con pellicola da 35 mm: 40 mm)
Tipodi apertura	7 lamelle diaframma/diaframma con aperture circolare
Gamma dell'aperture F1.7
Valore minimo dell'aperture F16
Costruzione dell'obiettivo	7 elementi in 5 gruppi (2 lenti sferiche)
Distanza di messa a fuoco	0,2 m a \( \infty \) (dalla riga di riferimento della distance di messa a fuoco)
Ingrandimento massimo dell'immagine	0,13× (equivalente per fotocamera con pellicola da 35 mm: 0,25×)
Stabilizzatore ottico di immagine	Non disponibile
Supporto "Micro Four Thirds Mount"
Profondità di Campo 57°
Diametro del filtrro 46 mm
Diametro massimo Circa 63 mm
Lunghezza complessiva	Circa 25,5 mm (dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa Circa 87 g

• Quando si usa l'obiettivo con una fotocamera digitale LUMIX, non è possibile impostare [AFC]/[AFF] in modalità messa a fuoco o [C] in [AF PREL]. (Informazione aggiornata a giugno 2013) (Le modalità di messa a fuoco possono variare a seconda della fotocamera)
