20mm f1.7 II - Objektiv PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Wechselobjektiv
Objektivanschluss	Micro Four Thirds
Brennweite	20 mm (entspricht 35 mm: 40 mm)
Maximale Blende	F1.7
Minimale Blende	F16
Optischer Aufbau	7 Elemente in 5 Gruppen (2 asphärische Linsen)
Minimale Fokusentfernung	0,2 m
Maximaler Abbildungsmaßstab	0,13× (entspricht 35 mm: 0,25×)
Bildwinkel	57°
Filterdurchmesser	46 mm
Maximaler Durchmesser	63 mm
Gesamtlänge	25,5 mm
Gewicht	87 g
Optischer Bildstabilisator	Nicht verfügbar
Blendenlamellen	7 (runde Blendenöffnung)
Fokussierung	Autofokus und manuell
Mitgeliefertes Zubehör	Aufbewahrungstasche, Vorderdeckel, Rückdeckel
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Vorsichtsmaßnahmen	Magnetfelder, Feuchtigkeit und Stöße vermeiden. Vor Kondensation schützen.

Häufig gestellte Fragen - 20mm f1.7 II PANASONIC

Wie reinige ich das Objektiv?

Verwenden Sie ein weiches, trockenes Tuch, um Staub und Fingerabdrücke zu entfernen. Verwenden Sie niemals Lösungsmittel wie Benzol oder Alkohol, da diese das Objektiv beschädigen können.

Was tun bei Kondensation (Beschlag) auf dem Objektiv?

Legen Sie die Kamera in einen Plastikbeutel, bis ihre Temperatur der Raumtemperatur nahekommt. Schalten Sie dann die Kamera aus und lassen Sie sie etwa 2 Stunden lang stehen, damit der Beschlag auf natürliche Weise verschwindet.

Kann ich Filter an diesem Objektiv verwenden?

Ja, Filter mit 46 mm Durchmesser sind kompatibel. Die Verwendung von zwei oder mehr Filtern (z.B. Schutzfilter + Polfilter) kann jedoch zu Vignettierung führen. Vermeiden Sie es, den Filter zu fest anzuziehen.

Ist das Geräusch, das das Objektiv beim Fokussieren macht, normal?

Ja, dieses Geräusch stammt vom Linsenantriebssystem und der Blendenbewegung. Es handelt sich nicht um eine Fehlfunktion. Für Videoaufnahmen wechseln Sie zur manuellen Fokussierung, um dieses Geräusch nicht aufzuzeichnen.

Wie befestige ich das Objektiv an der Kamera?

Stellen Sie sicher, dass die Kamera ausgeschaltet ist. Richten Sie die Einrastmarkierung am Objektiv mit der am Gehäuse aus, drehen Sie dann das Objektiv in Pfeilrichtung, bis es einrastet. Drücken Sie während der Montage nicht den Entriegelungsknopf.

Wie entferne ich das Objektiv?

Halten Sie den Objektiventriegelungsknopf am Gehäuse gedrückt und drehen Sie das Objektiv entgegen der Pfeilrichtung, bis es sich löst. Setzen Sie sofort den Rückdeckel auf, um die Kontakte zu schützen.

Ist das Objektiv wasserdicht?

Nein, dieses Objektiv ist nicht wasserdicht. Wenn Wassertropfen darauf spritzen, wischen Sie es sofort mit einem trockenen Tuch ab. Vermeiden Sie die Verwendung bei Regen oder in sehr feuchten Umgebungen.

Kann ich Konverter oder Adapter mit diesem Objektiv verwenden?

Nein, es ist verboten, Objektivkonverter oder Adapter zu installieren. Nur Filter mit 46 mm Durchmesser sind erlaubt. Die Installation anderer Teile kann das Objektiv beschädigen.

Was tun, wenn das Objektiv nicht richtig zu funktionieren scheint?

Überprüfen Sie zuerst, ob die elektrischen Kontakte des Bajonetts sauber und nicht zerkratzt sind. Wenn das Problem weiterhin besteht, schalten Sie die Kamera aus und wieder ein. Wenn das Objektiv einem Magnetfeld ausgesetzt war, schalten Sie die Kamera aus, entfernen Sie den Akku und setzen Sie ihn wieder ein.

Was ist die minimale Fokusentfernung?

Die minimale Fokusentfernung beträgt 0,2 m (20 cm) vom Sensor. Dies ermöglicht einen maximalen Abbildungsmaßstab von 0,13× (entspricht 0,25× in 35 mm).

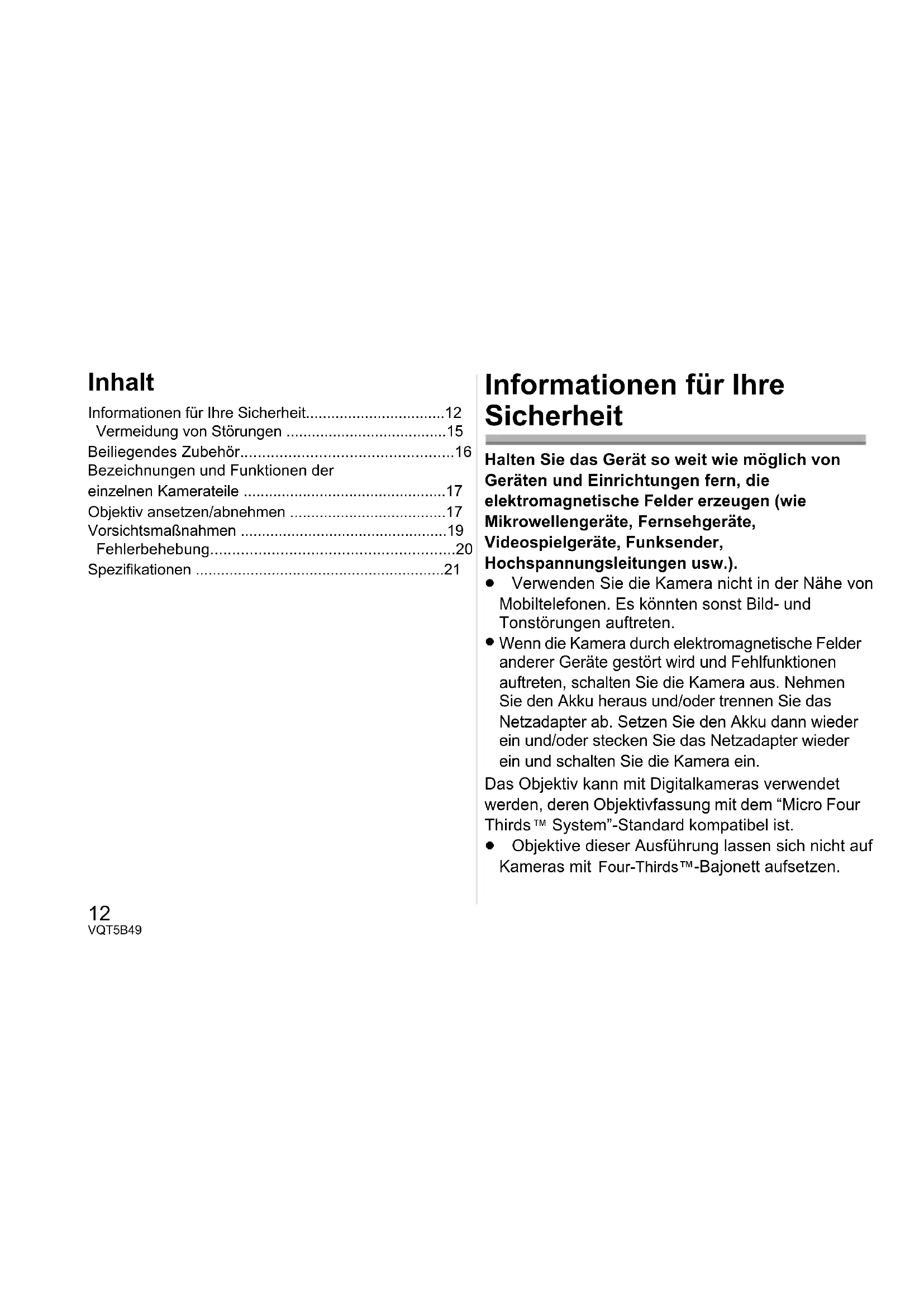

BEDIENUNGSANLEITUNG 20mm f1.7 II PANASONIC

Informationen für Ihre Sicherheit. 12

Vermeidung von Störungen 15

Beiliegendes Zubehör 10

Bezeichnungen und Funktionen der

einzelnen Kamerateile 17

Objektiv ansetzen/abnehmen 17

Vorsichtsmaßnahmen 19

Fehlerbehebung 20

Spezifikationen 21

Informationen für Ihre Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es könnten sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalkameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds™ System"-Standard kompatibel ist.

• Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.

DEUTSCH

Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als Beispiel auf DMC-GF6. Ausstattung und technische Daten der von Ihnen erworbenen Produkte können aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in diesem Handbuch beschriebenen Produkte abweichen. Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern. Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern. Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards. Andere Namen von Systemen oder Produkten, die in dieser Bedienungsanleitung genannt werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme.

Bedeutung des nachstehend abgebildeten Symbols

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Vermeidung von Störungen

■ Objektivpflege

• Sand und Staub können das Objektiv beschädigen. Achten Sie darauf, dass kein Sand oder Staub auf Objektiv oder Anschlüsse gelangt, wenn Sie die Kamera im Freien, z.B. am Strand, verwenden.
• Dieses Objektiv ist nicht wasserdicht. Wenn Regenwasser oder anderes Wasser auf das Objektiv spritzt, wischen Sie es mit einem trockenen Tuch ab.
• Üben Sie keinen zu starken Druck auf das Objektiv aus.
• Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Richten Sie die Objektivfassung nicht nach unten. Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung ① nicht verschmutzt.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

• Kondensation entsteht, wenn sich Umgebungstemperatur oder Luftfeuchte wie unten beschrieben ändern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achten:

Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht. Die Kamera wird in ein klimatisiertes Auto gebracht. Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv. Die Kamera wird bei hoher Luftfeuchte verwendet.

• Sie vermeiden Kondensation, wenn Sie die Kamera in einer geschlossenen Plastiktüte transportieren und diese erst dann öffnen, wenn sich die Kamera an die Umgebungstemperatur angepasst hat. Wenn sich Kondensation bildet, schalten Sie die Kamera aus und halten Sie sie für etwa zwei Stunden ausgeschaltet. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf natürlichem Wege ab.

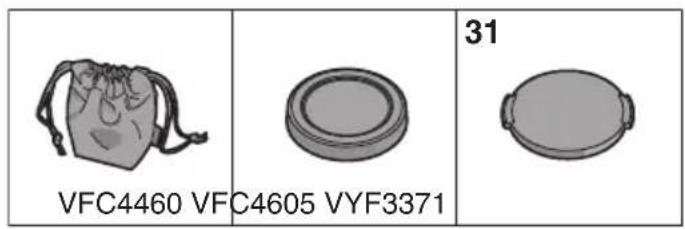

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prüfen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegendes Zubehör vorhanden sind. Kontrollieren Sie deren äußeres Aussehen und ihre Funktionsweise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist. Setzen Sie sich, sollten Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit ihrem Händler in Verbindung.

Die Produktnummern entsprechen dem Stand von Juni 2013. Änderungen bleiben vorbehalten.

1 Objektivtasche

2 Hinterer Objektivdeckel (Beim Kauf sind der hintere Objektivdeckel und der Objektivdeckel auf das Wechselobjektiv aufgesetzt.)

3 Objektivdeckel

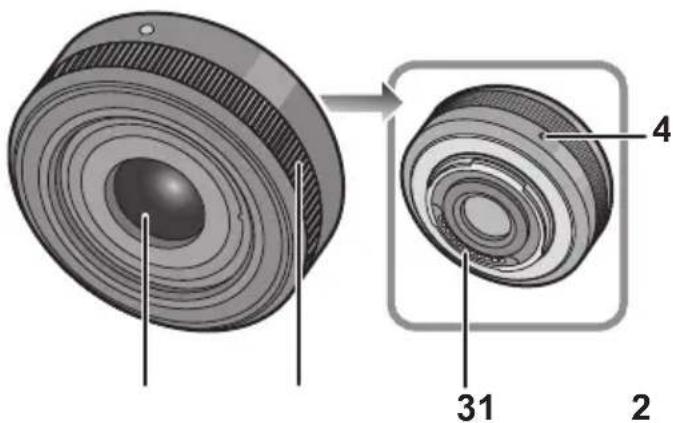

Bezeichnungen und Funktionen der einzelnen Kamerateile

1 Linsenfläche 2 Scharfenring

Drehen Sie zum Scharfstellen am Schärfenring, wenn Sie Aufnahmen mit der manuellen Scharfinstellung machen.

3 Kontaktpunkt 4 Markierung zum Ansetzen des Objektivs

Dieses Objektiv arbeitet mit einem Antriebssystem, um auf kompaktem Raum die lichtstarke Blende von F1.7 zu ermöglichen, sodass beim Scharfstellen Betriebsgeräusche und Vibrationen auftreten. Dabei handelt es sich also nicht um Fehlfunktionen. Wenn sich bei Videoaufnahmen die automatische Scharfstellung aktiviert, werden die entsprechenden Betriebsgeräusche aufgezeichnet. Falls die Betriebsgeräusche die Aufnahme stören, sollten Sie auf die manuelle Scharfstellung ([MF]) umschalten und die Schärfe vor der Aufnahme festlegen, damit keine Objektivgeräusche aufgezeichnet werden.

Objektiv ansetzen/abnehmen

Informationen zum Aufsetzen und Abnehmen des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera. - Stellen Sie sicher, dass die Kamera ausgeschaltet ist. - Entfernen Sie den hinteren Objektivdeckel vom Objektiv.

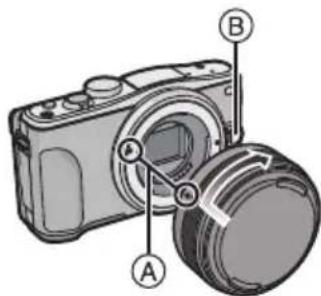

Das Objektiv aufsetzen

Richten Sie die roten Markierungen zum Ansetzen des Objektivs auf Kameragehäuse und Objektiv aneinander aus und drehen Sie das Objektiv in Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste (B), wenn Sie ein Objektiv anschließen. Versuchen Sie niemals, das Objektiv schräg zum Gehäuse anzusetzen, da die Objektivfassung beschädigt werden kann.
• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.
• Entfernen Sie beim Aufnehmen unbedingt den Objektivdeckel.

Das Objektiv abnehmen

Drehen Sie beim

Betätigen der

Objektivfreigabetaste

das Objektiv in

Pfeilrichtung bis zum

Anschlag und

entfernen Sie es.

• Setzen Sie den hinteren Objektivdeckel auf, um die Kontakte der Objektivfassung nicht zu beschädigen.
• Setzen Sie den Gehäusedeckel der Kamera auf, damit kein Schmutz oder Staub ins Kamerainnere gelangen kann.

Filter aufsetzen

• Falls zwei oder mehr Aufsätze, also MC-Schutzfilter (Sonderzubehör: DMW-LMC46), PL-Filter (Sonderzubehör: DMW-LPL46) oder ND-Filter (Sonderzubehör: DMW-LND46), verwendet werden oder falls der verwendete Objektivschutz bzw. Filter entsprechend dick ist, kann ein Vignettierungseffekt auftreten.
• Der Filter lässt sich eventuell nicht mehr abnehmen, wenn er zu fest angezogen wird. Gehen Sie dazu vorsichtig vor.
• Der Objektivdeckel kann auch aufgesetzt werden, wenn der Filter bereits angebracht ist.
• Sollten Sie Probleme mit dem Aufsetzen oder Abnehmen des PL-Filters (Sonderzubehör: DMW-LPL46) haben, schalten Sie die Digitalkamera ein, stellen Sie den Schärfemodus auf "Manuell" ([MF]) und versuchen Sie es erneut.
• Auf dieses Objektiv setzen sich weder Vorsatzlinsen noch Adapter aufsetzen. Die Verwendung von Filtern ist möglich, das Aufsetzen anderer Komponenten dagegen kann zu einer Beschädigung des Objektivs führen.

Vorsichtsmaßnahmen

Achten Sie darauf, das Objektiv nicht fallen zu lassen und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

• Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt, denn das Objektiv könnte sonst schwer beschädigt werden. Unter Umständen funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen.

Wenn in der Umgebung der Kamera Pestizide oder andere flüchtige Substanzen verwendet werden, müssen Sie dafür sorgen, dass diese Stoffe nicht in Kontakt mit der Objektivoberfläche kommen.

• Falls solche Substanzen auf das Objektiv gelangen, können sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

• Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewahrt werden, da dies zu Defekten oder Funktionsstörungen führen kann.
• Bei direktem Sonnenlicht oder im Sommer an der Küste
• An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
• An Orten mit hoher Konzentration von Sand, Staub oder Schmutz
• Bei einem Brand
• In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wo Wasser das Gerät benässen kann
• Wo Erschütterungen vorhanden sind - In einem Fahrzeug
• Weitere Informationen finden Sie auch in der Bedienungsanleitung der Kamera.
• Wenn für längere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beeinträchtigt oder der Einsatz völlig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prüfen.
• Stellen Sie sicher, dass das Objektiv nicht über einen längeren Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt.
• Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommen.
• Nehmen Sie das Gerät nicht auseinander und führen Sie keine Veränderungen daran vor.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel können zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Staub und Fingerabdrücke lassen sich mit einem weichen, trockenen Tuch entfernen.
• Verwenden Sie ein trockenes Staubtuch, um Schmutz und Staub vom Schäfering zu entfernen.
• Verwenden Sie keine Küchenspülmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- und Ausschalten ist ein Geräusch zu hören.

Vom Objektiv wird beim Aufnehmen eines Bildes von einem hellen Objekt, wie im Freien, ein Geräusch erzeugt.

• Dieses Geräusch wird durch die Blenden- oder Objektivbewegung verursacht; es ist keine Fehlfunktion.

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

WECHSELOBJEKTIV FÜR DIGITALE KAMERA “LUMIX G 20 mm/F1.7 II ASPH.”

Brennweite f=20 mm (Kleinbild)-Äquivalent: 40 mm)

Blende7 Blendenlamellen/runde Öffnungsbende

Blendenwerte F1.7

Minimale Blende F16

Objektivaufbau 7 Elemente in Gruppen (2 asphärische Linsen)

Schärfebereich0,2 m bis ∞ (von der Referenzlinie für die Brennweite)

Maximale Vergrößerung0,13× (Kleinbild-Äquivalent: 0,25×)

Optischer bildstabilisatorNicht verfügbar

Objektivbajonett "Micro Four Thirds Mount"

Bildwinkel 57°

Filterdurchmesser 46 mm

Max. DurchmesserCa. 63 mm

GesamtlängeCa. 25,5 mm(vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts)

Gewicht Ca. 87 g

• Wenn Sie das Objektiv auf einer LUMIX-Digitalkamera verwenden, ist die Einstellung auf [AFC]/[AFF] im Scharfemodus oder [d] unter [VOR-AF] nicht möglich. (Stand: Juni 2013) (Welche Scharfemodi verfügbar sind, kann sich je nach der Kamera unterscheiden.)
