MANUAL DE USUARIO RXA550 Renegade

Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.

DATOS TÉCNICOS	RXA550
Potencia de salute RMS	2 x 75 W @ 4 ohmios 2 x 135 W @ 2 ohmios
Potencia de salute Max.	2 x 150 W @ 4 ohmios 2 x 275 W @ 2 ohmios
Impedancia de altavoces (estéreo)	2 - 8 ohmios
Respuesta de Frequencia	5 - 40 000 Hz (-3 dB)
Coeficientetotalddistorsión	< 0,5 % (1 kHz)
Relaciónseñal/ruido	> 90 dB
Sensibilidad de entrada	0,1 - 7 V (RCA)
Impedancia de entrada	10 kohmios
Filtro de paso bajo	50 - 250 Hz @ 12 dB/octava
Filtro de paso alto	50 - 250 Hz @ 12 dB/octava
Salida de ligne	Stereo, fullrange
Bass Boost & Treble Boost	Cambiable 0 / 6 / 12 dB
Suministro electrico	+12 V (9 - 15 V), negativo a tierra
Fusible	1 x 30 A
Dimensiones (A x A x P)	220 x 48 x 250 mm
Reservados los derechos de realizar Cambios先进技术.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo es adequado solo para la conexión a un sistema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con sufiente circulacion de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeracion no estén situadas al bajo de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en lugares微量元素 o sin ventilacion (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehiculo). Recommendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la sociedad.
• Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrfan producirse irradiaciones de ruido.
• El fusible y los elementos de mandodeferán ser accesiblestrashaberrealizadoel montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalacion con diversos altavoces o con un completeo sistemas multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA

ATENCION: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evacrar cortocircuitos.

El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegürese de que los cables electricos que van al GND y al borne de +12V sean de la dimensa sufficiente. Para la connexion entre la bateria y los terminales electricos del amplificador deben utiliser un cable con una seccion transversal de al menos 10mm^2

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la bateria. Es muy importante estarleer una buena connexion, por lo que deben retardar los restos de sociedad de los+puntos de connexion de la bateria. Un contacto suelto peut provocar una disfuncion, o ruidos y distorsiones.

Una vez realizado este, la connexion del amplificador de +12V se unirá mediante un cable electrolyico confuse integrado al polo positivo de la batería. El fusele deben estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusele deben ser inferior a 30 cm. por motivos de seguidad. Inserte el fusele una vez que haya finalizo con la totalidad de los trabajo de instalacion incluyendo la connexion de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal amplificador. Para conectar el terminal de control REM del amplificador y el aparato de mando, sera suficiente un cable de sección transversal de 0.5mm^2

CONEXION DE ALTAVOCES

• Operando en 2 canales (p.e. un altovoz para cada canal) la impedancia nunca debe ser inferior a 2 ohmios por cada altovoz
• En modo puenteado (dos salidas combinadas por altovoz) la impedancia no debe ser inferior a 4 ohmios.
• Nunca conecte los cables del atavoz a la masa del chasis o la fuente de alimentacion de bateria

Si el amplificador funciona con bajos values TERMINALES o de forma incorrecta, tal y como her anteriorsamente, pueda ocurrir que resulten dañados tanto el propio amplificador como el altovoz. En este caso, la garantía ya no sera valida.

CABLE AUDIO

En la instalación del audiocable entre la受害者 RCA de la radio del coche y la entrada RCA del amplí-ficador en el coche deesteparse atencion a que el audiocable y el cable de alimentacion electrica no sean tendidos en el本身就是lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conductor izquierdo del cable y del audiocable en el con-ducto derecho o bien vice versa. Illo reduce la diafonia de interferencias frete a la audio-señal.

COMO CONECTAR AMPLIFICADOS ADICIONALES A UNA SALIDA DEL AMPLIFICADOR

La postal de entrada de los INPUT jacks (Fig. 1,6) sera enrutada en stereo para los jacks de calidad OUTPUT (Fig. 1,5). De esta forma, el jack de calidad permite la connexion de un amplificador adicional.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA

El nivel de entrada pueda adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada GAIN (Fig. 1,9) de forma que se escuche un volumen medio. En esta posicion, normalmente se garantiza unaresherva de potencia suficienti si se da una distancia de voltaje sofometrico optima.

FILTRO DE PASO ALTO REGULABLE

Si el amplificador se usa para altavoces/tweeter colocar el selector en posicion HPF (Fig.1,3). Para altavoces mas grandes (medios-graves, mas de 10^4 ) colocar el selector en FULL. Seccionar el corte de fecuencia deseado en el selector HPF (Fig.1,2). De esta forma, solo las fecuencias seleccionadas seran amplificadas. Esto minimiza la distorsion y sobre alimenta la seals en fecuencias bajas. Un Buen punto de inico es a 125Hz

FILTRO DE PASO BAJO REGULABLE

Si el amplificador se usa para un Subwoofer colocar el selector CROSSOVER (Fig. 1,3) en posicion LPF. SeLECTIONAR el corte de fecuencia deseado en el selector LPF (Fig. 1,4). De esta forma, solo las fecuencias por debajo del corte seran amplificadas y el Subwoofer funciona mas precisey y efectamente.

BASS BOOST CAMBIABLE

Mediante el selector BASS BOOST (Fig.1,8) se pueda dorar de voulumen de basso en 6 o 12 dB.

TREBLE BOOST CAMBIABLE

Mediante el selector TREBLE BOOST (Fig.1,7) se pueda dorar de voulumen de alto en 6 o 12 dB.

CIRCUito DE PROTECTION

El PRT/PWR LED (Fig. 1,1) encendido en verde significa que el Amplificador funciona normalmente.

El PRT/PWR LED (Fig. 1,1) encendido en rojo significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado bajo de los altavoces. Si this occur el circuito de proteccion del amplificador lo desconecta inmediamente. El amplificador volve a functionar por si solo una vez solventado el problema.

FIGURES (P. 28-30)

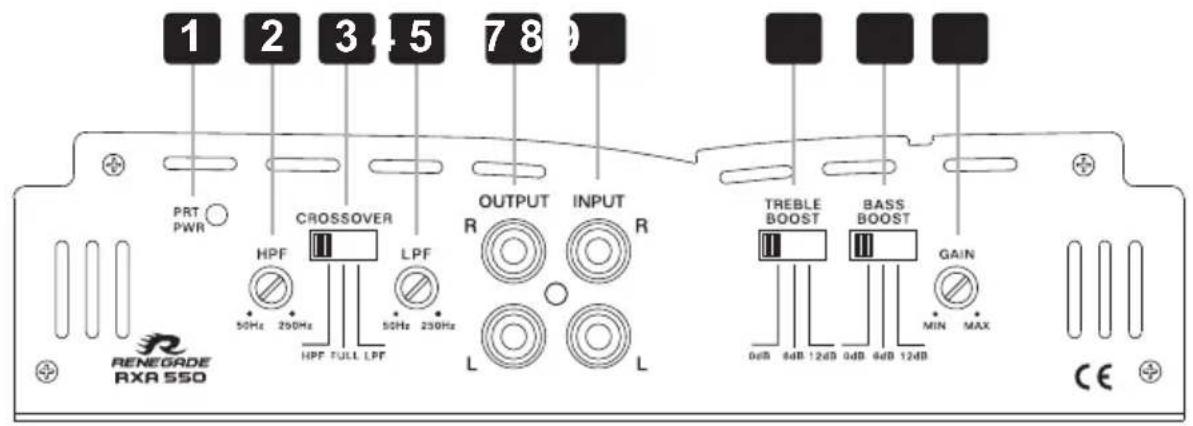

CONEXIONES Y ELEMETOS DE MANDO (FIG. 1)

(1) LED de proteccion/funcionamento
(2) Regulador de fecuencia de transicion bajo passa-alto
(3) Selector para FULL / HPF (filtro passa-alto) / LPF (filtro passa-bajo)
(4) Regulador de fecuencia de transicion bajo
(5) Senal de audio para amplificadores adiconiales
(6) Salidas de audio
(7) Selector graduado de nivel de altos
(8) Selector graduado de nivel de bajos
(9) Regulador de nivel de entrada

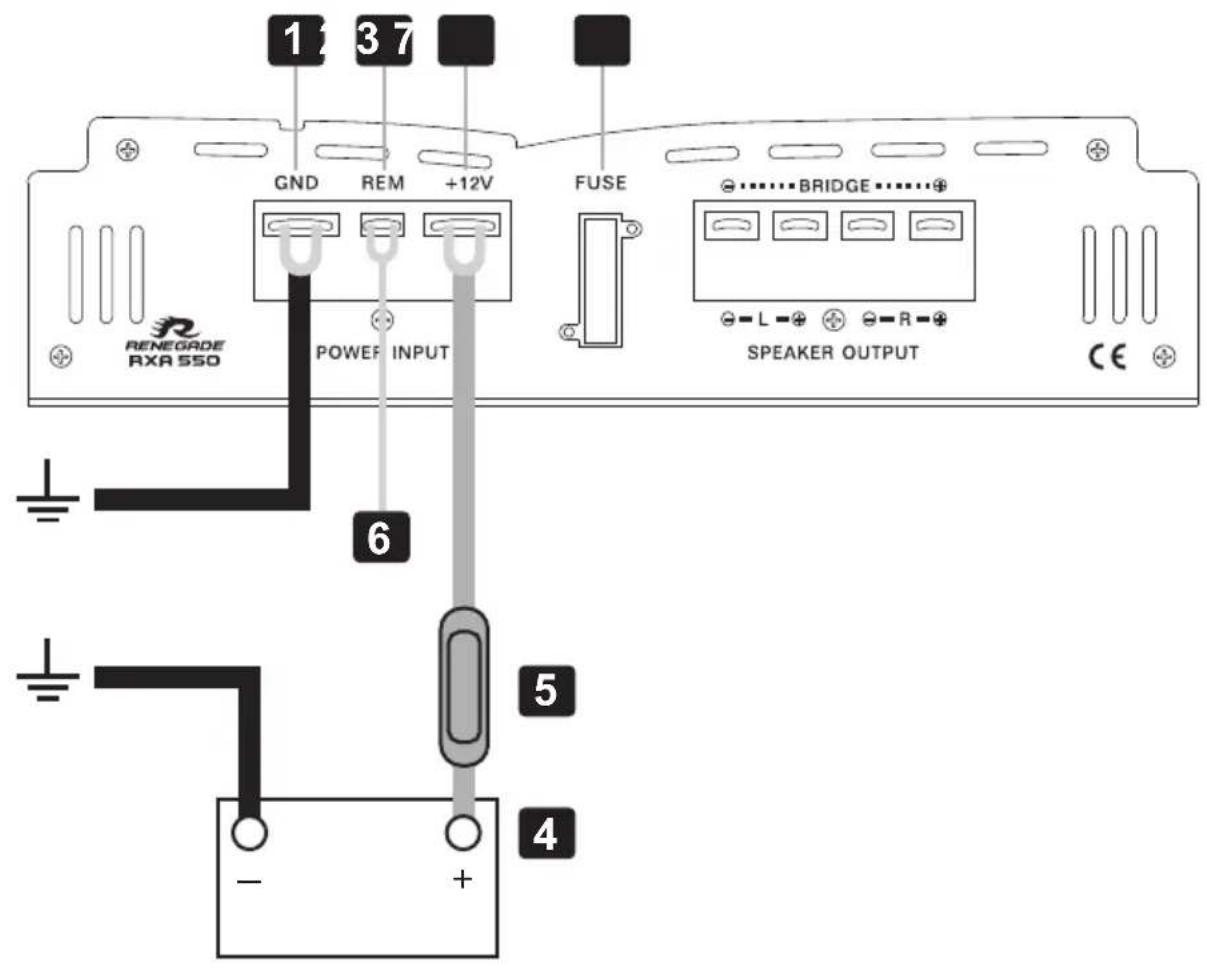

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de conexión GND para la masa, al polo negativo de la batería
(2) Terminal de connexion REM para el encendido a distancia
(3) Entrada alta optional para lascretas de altavoces
(4) Bateria
(5) Fusible en ligne (no incluido)
(6) Conexión del cable de la unidad o de la antenna electrica
(7)Fusible

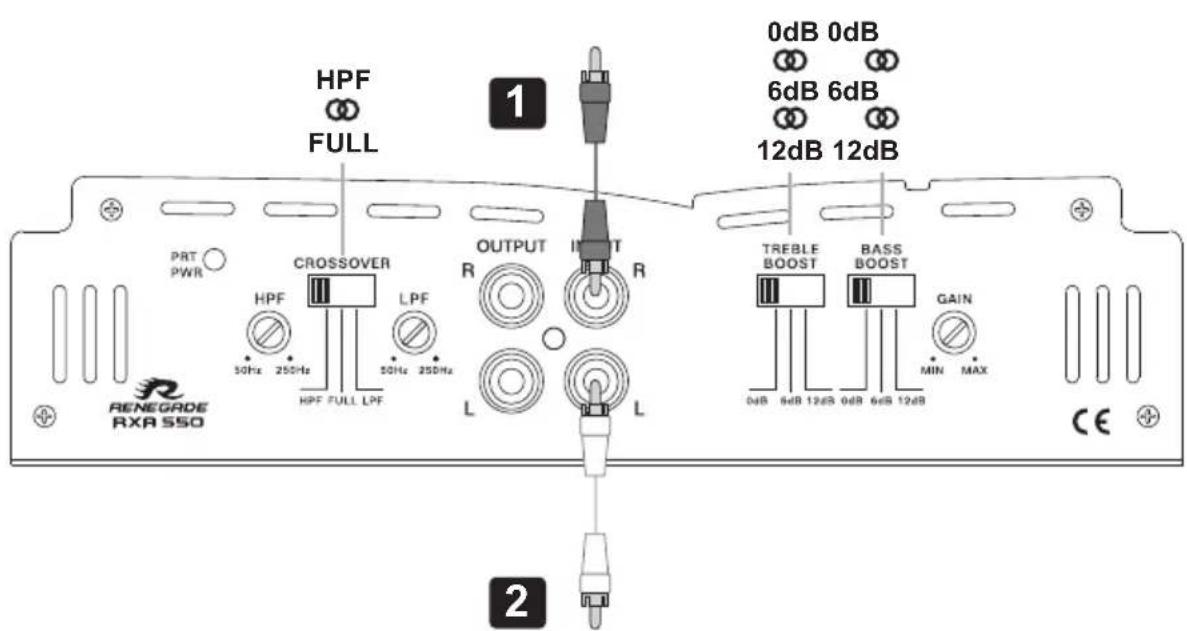

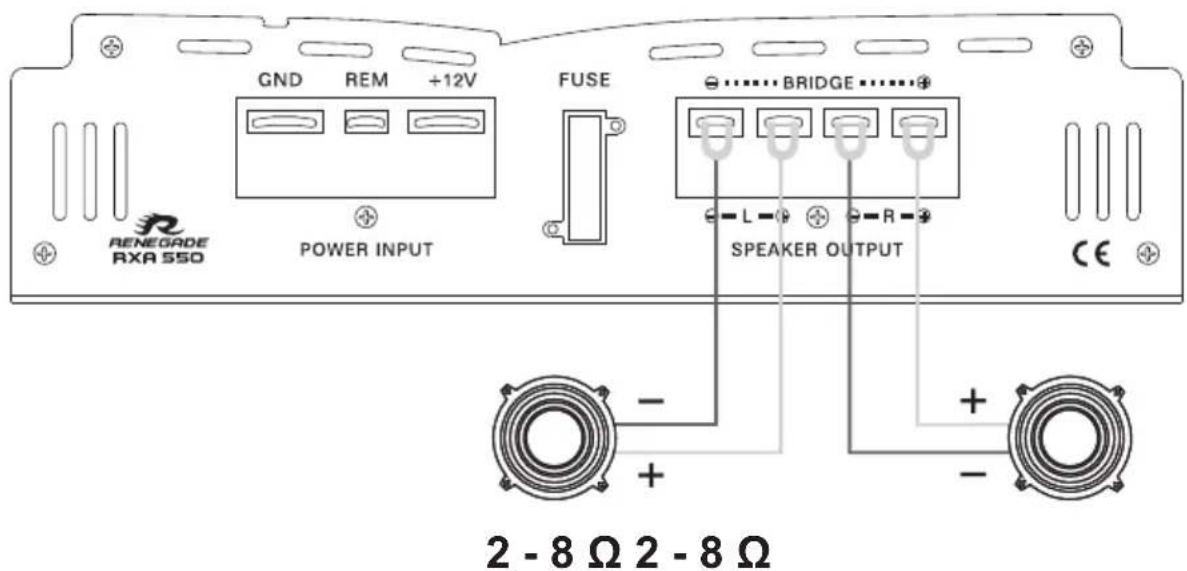

Si el amplificador de la radio del coche funciona con 2 canales y está conectado a 2 altavoces, deben realizar las conexiones y los ajustes como se indica en la figura 3:

(1) A la radio del coche, salute derecha
(2) A la radio del coche, salute izquierda
(3) Altavoz izquierdo
(4) Altavoz derecho

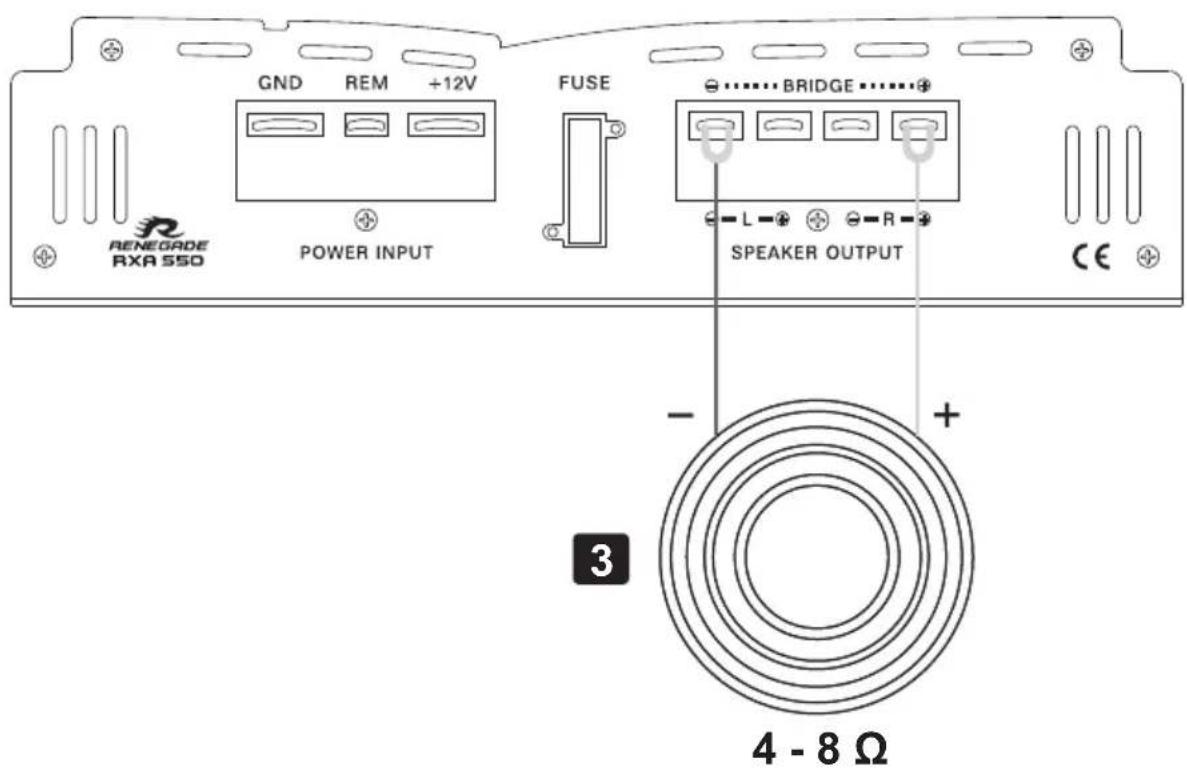

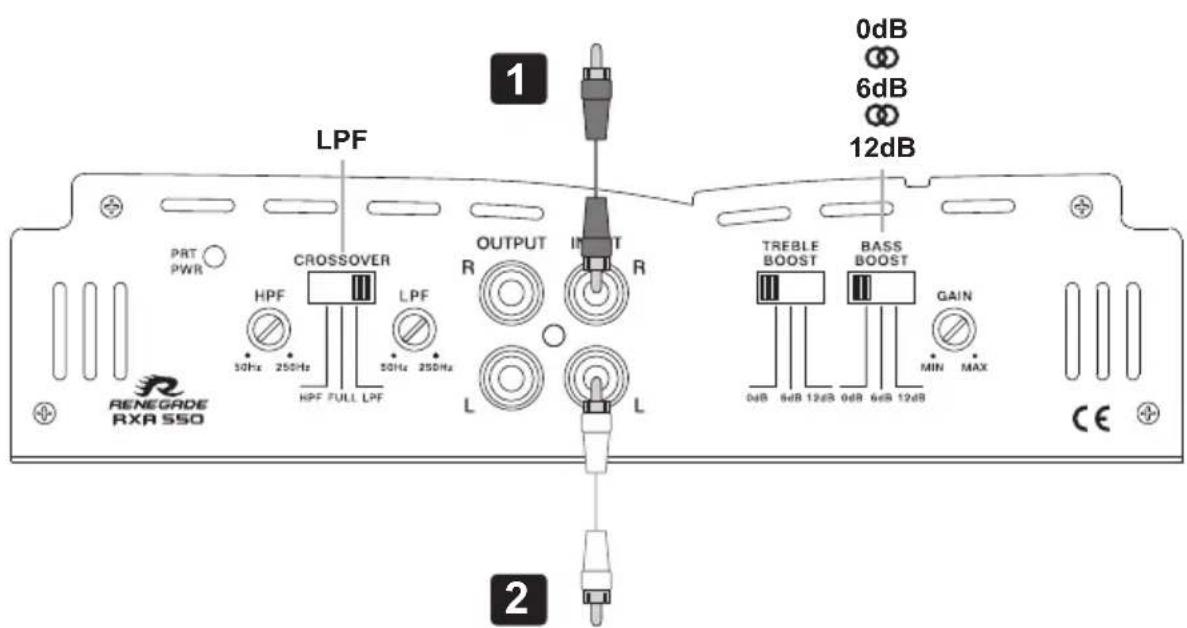

Si el amplificador de la radio del coche funciona con 2 canales y está connectado a 1 subwoofer, deben realizar las conexiones y los ajustes como se indica en la figura 4:

(1) A la radio del coche, salute derecha o salute de subwoofer
(2) A la radio del coche, salute izquierda o calidad de subwoofer
(3) Subwoofer

IMPORTANT!

Tenga siempre en cuenta la polaridad correcta de las conexiones!

SOLUTION DE PROBLEMAS

Si Tiene problemas afterwards de la instalacion, siga los procedimientos de soluccion de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que este encendla luz de PRT/PWR LED en verte. Si este es el caso, al paso 3, de othera manera, continu.

1. Compruebe el fusible en linea en el cable positivo de la bateria.Cambie si es necessario.
2. Compruebe los fusibles en el amplificador.Cambie si es requisiteo.
3. Compruebe que la conexion a tierra este conectada a metal limpio en el chasis del vehiculo.Repare o cambie si es necessario.
4. Compruebe que haya 9 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota. Compruebe la calidad de las conexiones de ambos cables en el amplificador, estereo y bateria / porta-fusibles.

Repare o cambie si es besoino.

Procedimiento 2:

La luz de PRT/PWR LED está encendida en rojo.

1. Si la luz de proteccion está encendida, es una indication de que posiblemente haya un corte en las conexiones del altovoz. Compruebe si las conexiones del altovoz estan bien hechas y use un ohmetro para comprobar si hay un corte en el cableado de los altavoces. Una impedancia de altovoz demasiado bajo también peut causar que se illumine la luz de proteccion. Esto peut ser también una senal de que se ha usado el amplificador a una potencia muy elevada sin la ventilacion adecauda. Apague el systema y deje que el amplificador de enfrise. Compruebe que el systema de carga del vehiculo(bateria, alternador) mantiene un voltaje adecuado. Si las actiones anteriores no solucionan el problema, el fallo peut estar en el amplificador.

Procedimiento 3:

Compruebe la salute de sonido del amplificador.

1. Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruee a lo largo del cable para ver si está retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA tenerdo el estereo encendido. Repare o cambie si es requisiteo.
2. Desconecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estreco de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador siienechasquidos al encender.

1. Desconnecte la seals de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor remote del amplificador a launidad fuente con un modulo de encendido de retardo.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.
1. Pase todos los cables que ligan snales (RCA,cables de altavoces) leios de los cables de alimentacion y de tierra.
2. Desvie的概率 y todos los componentes electricos entre el estereo y los amplificadores. Conecte el estereo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está sido desviado es la causa del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en lugaras differentes. Verifique que el situó de connexion a tierra está limpio,que sea metal brilloso sin pintura, oxido,etc.

0

1. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehúculo.

0

1. Haga que su mecánico pruebe la energia del alternador y la batería. Verifique que el Sistema electrico del vehiculo está enorden, incluyendo el distribuidor, las bujías, los cables de las bujías, el regulator de voltaje, etc.

1

2

3

3
4

4
