MANUAL DE USUARIO JVM210C MARSHALL

2. Asegúrese de que tanto el interruptor de

encendido como el de espera estén apagados y ponga a cero todos los volúmenes master de la parte delantera.

3. En primer lugar, conecte el cable del

conmutador de pedal a dicho conmutador; a connuación, conéctelo a la toma correspondiente de la parte posterior del amplicador.

4. Conecte en primer lugar el cable de

alimentación (corriente) que se proporciona a la entrada de alimentación en la parte posterior y a connuación a una toma de corriente.

5. Enchufe su guitarra a la clavija de entrada de

6. Encienda el interruptor de encendido de la

parte frontal. El interruptor se iluminará de color rojo.

7. Tras unos minutos, encienda el interruptor

de espera. Advertencia: antes de encender el interruptor de espera, se debe conectar una carga (altavoz) a la unidad. No ulice nunca el amplicador sin que haya una carga (altavoz) conectada cuando el interruptor de espera esté encendido. Uso del amplicador para realizar una grabación silenciosa Si el interruptor de espera está apagado, el amplicador se puede usar sin carga para realizar grabaciones silenciosas. En este modo se puede tomar una señal de la sección de preamplicador sin necesidad de acvar la sección de potencia de salida.

1. Verique que tanto el interruptor de

Advertencia: Antes de connuar, asegúrate de que el amplicador sea compable con la alimentación de corriente. En caso de duda, acude a un técnico cualicado. Tu distribuidor Marshall podrá ayudarte en este asunto.

ENTRADA Y FUSIBLE DE RED

El voltaje nominal especíco de entrada de red para el que se ha fabricado su amplicador aparece en la parte posterior del amplicador. Su amplicador está provisto de un cable de alimentación (corriente) desmontable, que se debe conectar a la toma de entrada de red de la parte posterior. El valor correcto y el po de fusible de red se especican en la parte posterior del amplicador. Nunca intente derivar el fusible o montar un fusible del valor o po incorrecto. Advertencia: su amplicador debe estar apagado y desconectado de la red eléctrica antes de que revise y/o cambie cualquier fusible.

INFORMACIÓN IMPORTANTE SOBRE LA

CONFIGURACIÓN Siga los procedimientos de puesta en marcha que se indican a connuación para encender el amplicador de manera segura. El procedimiento diferirá en función de si se va a ejecutar el amplicador con cajas de altavoces o si se va a realizar una grabación silenciosa. Advertencia: el incumplimiento de las siguientes instrucciones puede dañar el amplicador. Uso del amplicador con cajas de altavoces

1. Asegúrese de que la capacidad de potencia

de la(s) caja(s) de los altavoces sea igual o superior a la potencia de salida del amplicador. Conecte la(s) caja(s) de los ESPAÑOL

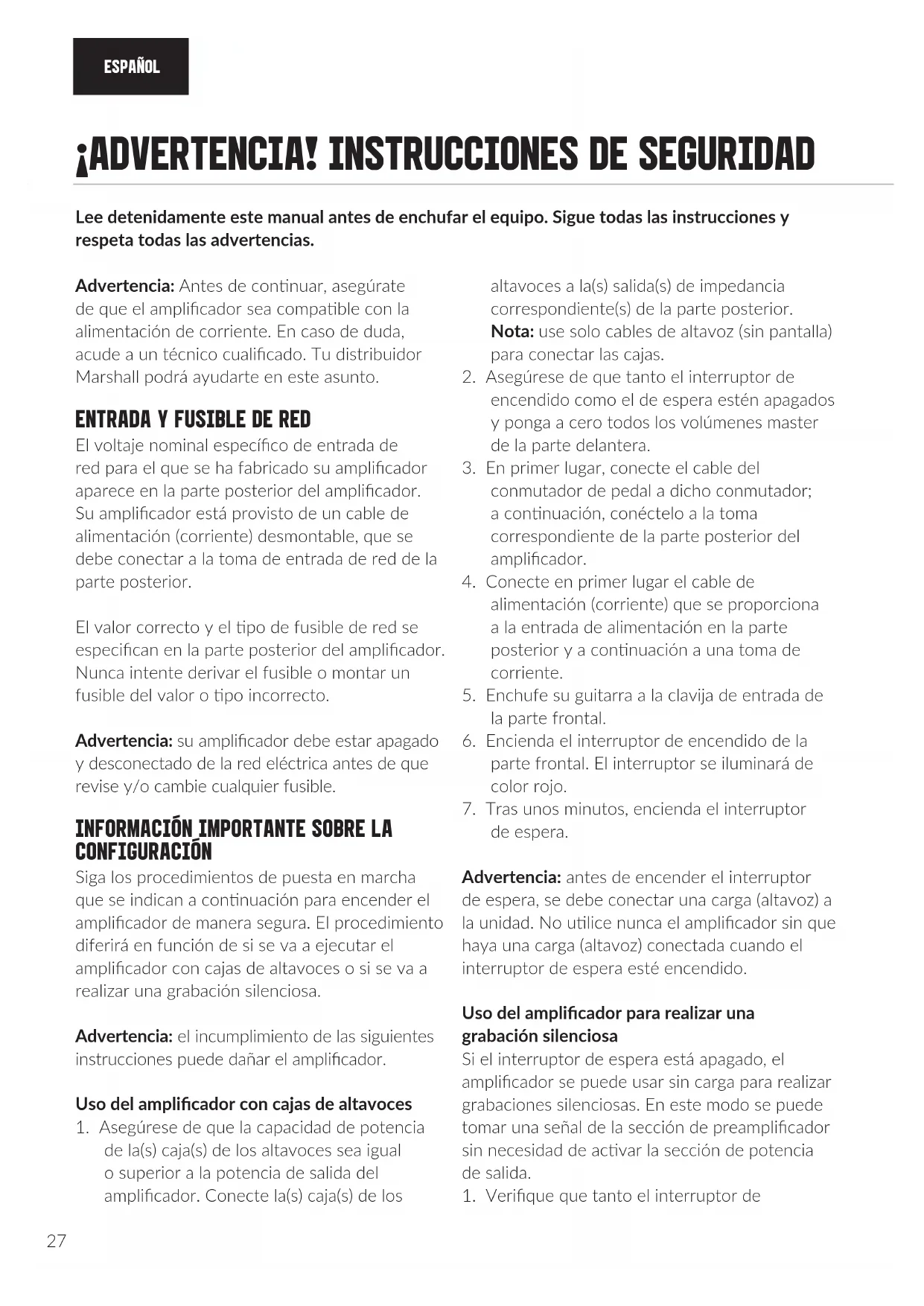

Lee detenidamente este manual antes de enchufar el equipo. Sigue todas las instrucciones y respeta todas las advertencias. ¡ADVERTENCIA! INSTRUCCIONES DE SEGURIDADencendido como el de espera estén apagados.

2. En primer lugar, conecte el cable del

conmutador de pedal a dicho conmutador; a connuación, conéctelo a la toma correspondiente de la parte posterior del amplicador.

3. Conecte en primer lugar el cable de

alimentación (corriente) que se proporciona a la entrada de alimentación en la parte posterior y a connuación a una toma de corriente.

4. Enchufe su guitarra a la clavija de entrada de

5. Encienda el interruptor de encendido de la

parte frontal. El interruptor se iluminará de color rojo.

6. Hay una señal de grabación a través de

la toma de salida de envío de bucle FX en serie/paralelo y/o la toma de salida de preamplicador/salida de envío. Advertencia: asegúrese siempre de que haya una carga conectada antes de encender el interruptor de espera (para salir del modo de grabación silenciosa).

TRANSPORTE DEL EQUIPO

Antes de mover el amplicador, es necesario asegurarse de que esté apagado y desconectado de la red eléctrica, y de que todos los cables extraíbles se hayan desconectado de los equipos. Solo mueva solo el amplicador, es decir, no intente moverlo mientras está apilado sobre una caja u otro equipo. ESPAÑOL 28Los amplicadores JVM de 2 canales cuentan con 3 modos de ganancia y un total de 6 sonidos diferentes entre los que elegir. La parte frontal ene conjuntos especícos de ecualización y controles de ganancia para las secciones de los 2 canales, master y de reverberación. La sección master está compuesta por 2 volúmenes master conmutables por pedal, además de resonancia master y controles de presencia que funcionan de forma universal en los 4 canales. La sección de reverberación consta de controles de nivel de reverberación para cada canal. NÚMERO DE MODELO: JVM205H JVM210H JVM215C JVM205C JVM210C Potencia 50W 100W 50W 50W 100W Válvulas 4 x ECC83, 1 x ECC83 (divisor de fases) y 2 x EL34 4 x ECC83, 1 x ECC83 (divisor de fases) y 4 x EL34 4 x ECC83, 1 x ECC83 (divisor de fases) y 2 x EL34 4 x ECC83, 1 x ECC83 (divisor de fases) y 2 x EL34 4 x ECC83, 1 x ECC83 (divisor de fases) y 4 x EL34 Canales 2 (mul): Clean/Crunch y OD Ecualización Altos, medios, bajos, presencia y resonancia Efectos Reverb digital Salidas 5 x tomas jack de 1/4” (16 Ω/8 Ω/4 Ω de carga) Emulated line out (XLR) MIDI thru Bucle de efectos 2, 1 x series parallel, 1 x series Altavoces N/A N/A 1 x 12” Celeson G12 (8Ω, 150W) 2 x 12” 1 x Celeson Heritage G12H (8Ω, 80W) 1 x Celeson Vintage (8Ω, 70W) 2 x 12” 1 x Celeson Heritage G12H (8Ω, 80W) 1 x Celeson Vintage (8Ω, 70W) Peso 17.5kg 22kg 26.5kg 29.5kg 34.5 kg Ancho 740mm 740mm 605mm 690mm 690 mm Alto 310mm 310mm 510mm 510mm 510 mm Profundo 215mm 215mm 265mm 265mm 265 mm ESPAÑOL

ESPECIFICACIONESLa parte frontal se divide en 3 secciones principales: canales, reverberación y master. Cada uno de los canales ene 3 modos que se diferencian por el color de la luz del botón ulizado para cambiar de canal. Estos colores son el verde, el naranja y el rojo respecvamente.

1. INTERRUPTOR DE ENCENDIDO

Enciende y apaga el amplicador.

2. INTERRUPTOR DE ESPERA

El interruptor de espera se usa junto con el interruptor de encendido para calentar el amplicador antes de usarlo. Encienda el interruptor de encendido durante 2 minutos antes de presionar el interruptor de espera. Ponga el interruptor de espera en la posición de apagado durante los descansos de las actuaciones Nota: si el interruptor de espera está apagado, el amplicador se puede usar sin carga para realizar grabaciones silenciosas. Para obtener más información, consulte el procedimiento de puesta en marcha en «Uso del amplicador para realizar grabaciones silenciosas».

Este interruptor ene una doble función:

1. Si se presiona una vez, accederá al modo

«programa de conmutador de pedal». Esto se indica mediante una luz roja permanente.

2. Si se presiona dos veces, accederá al modo

«programa de MIDI». Esto se indica mediante una luz roja parpadeante. Encontrará más información sobre estos modos más adelante en este manual.

4. INTERRUPTOR DEL BUCLE FX

Acva/desacva el bucle FX en serie/paralelo del canal actual. Nota: este interruptor no afecta a la inserción del amplicador de potencia/bucle en serie.

Conecte su guitarra con un cable para instrumentos con clavija de ¼”.

Presionar un botón de canal ene dos funciones:

• Al presionar en el mismo canal, se alterna entre los modos de ganancia: VERDE (nivel de ganancia más bajo) > NARANJA > ROJO (nivel de ganancia más alto) > VERDE, etc. Cada modo recuerda sus propios ajustes anteriores de efectos, reverberación y master.

• Cuando se procede de un canal disnto, recupera la úlma conguración en el nuevo canal seleccionado. Nota: cuando salga y con posterioridad vuelva a seleccionar un canal, recuperará automácamente el úlmo modo acvo.

13. CANAL LIMPIO/CRUNCH

Modo verde: es el más limpio de los tres modos. Uliza un circuito sencillo y directo que manene la señal lo más pura posible. En este modo, el control de volumen del canal se extrae del circuito. Es el único modo del JVM donde esto sucede. Modo naranja: este modo comparte la topología de preamplicador de los modelos clásicos Marshall JTM45/1959 “Plexi” pero con un poco más de ganancia. Modo rojo: con más ganancia que el modo naranja, este modo nos hace remontar al amplicador Marshall JCM800 2203, uno de los principales del hard rock.

14. CANAL DE SATURACIÓN (OVERDRIVE)

Modo verde: es similar al sonido del JCM800 de barra caliente que se produce en el modo rojo ESPAÑOL

FUNCIONES DEL PANEL DELANTEROdel canal limpio/crunch. Por lo tanto, si lo desea, puede marcar dos sonidos de crunch claramente diferentes pero similares, uno en cada canal. Modo naranja: añade ganancia al circuito verde de saturación, lo que produce un sonido ideal para cantantes solistas y tonos de hard rock. Modo rojo: este modo ene la mayor candad de ganancia, lo que produce un tono heavy metal completamente distorsionado.

SECCIÓN DE REVERBERACIÓN

La reverberación digital se enruta en paralelo a la señal principal y se mezcla con una válvula. La reverberación no degrada la señal directa si está acvada y, si está desacvada, se elimina del circuito de forma ecaz.

10. INTERRUPTOR DE REVERBERACIÓN

Acva o desacva el efecto de reverberación del canal actual.

11. CONTROL DE REVERBERACIÓN (CANAL

DE SATURACIÓN) Ajusta el nivel de reverberación aplicado al canal de saturación.

12. CONTROL DE REVERBERACIÓN (CANAL

LIMPIO/CRUNCH) Ajusta el nivel de reverberación aplicado al canal limpio/crunch.

Los controles de volumen master ajustan el volumen general del amplicador en todos los canales. Se puede asignar Master 1 y Master 2 a cualquier modo y cambiar de uno a otro.

Master 1 se usa de forma predeterminada en todos los canales/modos.

Para congurar un canal/modo para recuperar el Master 2, seleccione el canal y el modo, presione el botón master para acvar Master 2 y salga del modo. Cuando vuelva a acceder al modo, el amplicador recordará automácamente qué control de volumen master estaba ulizando.

7. INTERRUPTOR MASTER

Conmuta entre Master 1 y Master 2 para acvar las disntas conguraciones de volumen en el mismo canal/modo. El LED rojo del interruptor indica que Master 2 está acvado. La luz estará apagada cuando Master 1 esté acvado. Nota: las conguraciones almacenadas en el conmutador de pedal recuerdan si se seleccionó Master 1 o Master 2. Sin embargo, no recuerdan el nivel anterior del control de volumen master.

Ajusta las frecuencias altas del amplicador de potencia. Aumentar las frecuencias altas incrementa la agudeza de su sonido.

Ajusta las frecuencias bajas del amplicador de potencia. Aumentando las frecuencias bajas, se agrega más fondo y se obene un sonido más penetrante. Advertencia: se debe tener cuidado para evitar el sobreesfuerzo de los conos de los altavoces en entornos de alta resonancia. Nota: los controles de presencia y resonancia son controles de amplicador de potencia y, por lo tanto, solo enen efecto cuando se reproduce a través de un altavoz. ESPAÑOL

31FUNCIONES DEL PANEL TRASERO

1. ENTRADA DE POTENCIA

El cable de alimentación de red suministrado se conecta aquí. El voltaje nominal de entrada de red para el que se ha fabricado su amplicador se muestra en la parte posterior. Advertencia: antes de encender el aparato, asegúrese de que el amplicador sea compable con la tensión de red del país en el que se está ulizando. Si ene alguna duda, solicite asistencia de un técnico especializado.

Protege el amplicador y la alimentación de red cuando se produce un fallo. El valor correcto del fusible de red se especica en el panel posterior.

El conector MIDI thru ene una copia de la señal del conector MIDI In para permir la conexión en cadena del equipo MIDI.

Conecte cualquier equipo MIDI externo a la toma MIDI In DIN. BUCLE FX EN SERIE/PARALELO: Es un bucle FX programable situado a connuación del preamplicador, justo antes de los circuitos de reverberación y del bucle en serie. El interruptor del bucle FX acva y desacva este bucle de efectos.

13. BUCLE FX EN SERIE/PARALELO: ENVÍO

Conecte aquí su equipo FX externo con un cable para instrumentos con clavija de ¼”.

12. BUCLE FX EN SERIE/PARALELO:

RETORNO Retorne la señal del equipo FX externo aquí con un cable para instrumentos con clavija de ¼”.

11. BUCLE FX EN SERIE/PARALELO: NIVEL FX

Congure el bucle para ulizarlo con equipos profesionales (conguración de +4 dBu) o con efectos de guitarra como pedales de efectos (conguración de -10 dBV).

Controla la candad de efecto que se puede obtener con el control de mezcla. Cuando la mezcla se congura en «húmedo», toda la señal pasa por el bucle externo, lo que añade más señal directa (sin procesar) a medida que se va girando hacia la posición de seco.

INSERCIÓN DEL AMPLIFICADOR DE

POTENCIA/BUCLE EN SERIE

Es un bucle pasivo conectado justo antes de los controles master. Se trata de un bucle de nivel de línea, por lo que se recomienda usar solamente disposivos de alto margen para evitar la degradación de la señal.

9. SALIDA DEL PREAMPLIFICADOR/ENVÍO

Conecte aquí su equipo FX externo con un cable para instrumentos con clavija de ¼”.

8. ENTRADA DEL AMPLIFICADOR DE

POTENCIA/RETORNO Retorne la señal del equipo FX externo aquí con un cable para instrumentos con clavija de ¼”.

7. INTERRUPTOR DE DERIVACIÓN

Acva y desacva la inserción del amplicador de potencia/bucle en serie. Este interruptor no se puede programar.

6. SALIDA DE LÍNEA EMULADA

Esta salida envía una señal a los equipos externos. La señal se toma antes del volumen master, se procesa a través de un emulador de cajas de altavoces 4x12 y se equilibra electrónicamente. ESPAÑOL 32Nota: el hecho de ulizar la salida de línea no elimina la necesidad de conectar una carga (a menos que el amplicador esté en modo de grabación silenciosa).

5. CONMUTADOR DE PEDAL

Conecte el conmutador de pedal suministrado a cualquier cable de instrumento con clavija estándar de ¼”. Nota: si uliza un po de conmutador de pedal disnto del suministrado, no tendrá ningún efecto y el amplicador lo ignorará.

14. SALIDAS DE ALTAVOCES

Salidas de altavoces con clavijas de 1/4”. Están equetadas de acuerdo con las conguraciones de cajas correspondientes:

• 1 x 16 ohmios: conecta una caja de altavoz de 16Ω.

• 1 x 8 ohmios / 2 x 16 ohmios: conecta una sola caja de guitarra de 8Ω o dos cajas de 16Ω.

• 1 x 4 ohmios / 2 x 8 ohmios: conecta una sola caja de guitarra de 4Ω o dos cajas de guitarras de 8Ω. Advertencia: aunque el amplicador ene cinco salidas de altavoz, no intente nunca conectar más altavoces que los especicados. Las combinaciones seguras se indican arriba. Cualquier otra conguración de altavoz puede afectar al amplicador hasta el punto de dañarlo. ESPAÑOL

Los amplicadores JVM de 2 canales se suministran con un conmutador de pedal programable de 4 vías que se puede conectar al amplicador a través de cualquier cable para instrumentos con clavija de ¼”. Advertencia: el cable del conmutador de pedal suministrado no está apantallado y no es adecuado para guitarras. El conmutador de pedal ene 5 LEDS calicados como limpio, crunch, OD, master, reverberación y FX. Los LED de cada uno de los 2 canales son de 3 colores, verde, naranja y rojo. Esos colores indican el canal y el modo seleccionados, junto con el estado del bucle FX, master y reverberación. Cada conmutador de pedal ene 2 modos de funcionamiento:

• Modo de almacenamiento de interruptores: asigna cualquiera de los 4 interruptores para recuperar al instante cualquier función de la parte frontal (canal/ modo; reverberación acvada/desacvada; volumen master 1/2 y bucle FX acvado/ desacvado). Nota: si se asigna un interruptor para seleccionar un canal, una vez que se ha acvado, se puede usar para desplazarse por los tres modos, al igual que su interruptor respecvo de la parte frontal.

• Modo de almacenamiento preestablecido: cada interruptor se puede programar para que recuerde al instante una serie de opciones de botones del JVM con el n de congurar un ajuste prejado. Esto le permirá recuperar conguraciones completas de canales en cualquier orden y combinación. Puesto que los interruptores se pueden programar de forma independiente, puede programar una combinación de los anteriores.ESPAÑOL

Nota: todas las conguraciones se guardan en el conmutador de pedal, es decir, se puede conectar a cualquier amplicador JVM y todos los ajustes del conmutador de pedal se pueden recuperar al instante.

PROGRAMACIÓN DEL CONMUTADOR DE

PEDAL Para acceder al modo de programación del conmutador de pedal, presione una vez el botón del «programa de conmutador de pedal/de MIDI» de la parte frontal. El piloto se iluminará. Este modo le permite programar el conmutador de pedal. Nota: cuando el interruptor de programa de conmutador de pedal/de MIDI de la parte frontal esté apagado, el conmutador de pedal ejecutará órdenes ten cuanto se presione el interruptor. Cuando el modo de programación del conmutador de pedal esté acvo, podrá usar el amplicador normalmente y las órdenes se ejecutarán al soltar el conmutador de pedal. Para guardar el estado o la conguración actual del amplicador en un conmutador de pedal (modo de almacenamiento preestablecido):

1. Presione el botón de «programa de

conmutador de pedal/de MIDI» de la parte frontal para acceder al modo de programación del conmutador de pedal (LED rojo).

2. Mantenga presionado el conmutador de

pedal deseado durante aproximadamente 3 segundos. El LED del conmutador de pedal FX parpadeará para indicar que la conguración prestablecida se ha guardado. Para guardar una función especíca de la parte frontal en un conmutador de pedal (modo de almacenamiento de interruptores):

1. Presione el botón de «programa de

conmutador de pedal/de MIDI» de la parte frontal para acceder al modo de programación del conmutador de pedal (LED rojo).

2. Mantenga presionado el conmutador

de pedal deseado. Mientras manene presionado el conmutador de pedal, en menos de 3 segundos, presione el interruptor de la parte frontal que desea asignar. El LED del conmutador de pedal FX parpadeará un par de veces para indicar que el interruptor se ha asignado. Nota: el interruptor de programa de conmutador de pedal/de MIDI no se puede asignar a un conmutador de pedal. El conmutador de pedal puede sustuirse en caliente y se sincroniza con el amplicador después de la conexión. Conecte primero el cable del conmutador de pedal al conmutador de pedal mismo y luego conéctelo al amplicador.

RESTABLECIMIENTO DEL CONMUTADOR DE

PEDAL Advertencia: si borra la memoria, no la podrá recuperar. Para restablecer el conmutador de pedal al estado predeterminado de fábrica:

1. Desenchufe el conmutador de pedal en

cualquiera de los extremos del cable.

2. Mantenga presionado el interruptor n.° 4

(interruptor derecho).

3. Enchufe el cable del conmutador de pedal.

4. Suelte el interruptor: el LED FX comenzará a

5. Si desea borrar la memoria del conmutador

de pedal, presione el interruptor n.º 3. Para conservarla, presione el interruptor n.º 1 o n.º 2.

6. Suelte el interruptor y el conmutador de
