BEDIENUNGSANLEITUNG JVM210C MARSHALL

Laden sie das vollständige handbuch von www.marshall.com herunter.

KURZANLEITUNG

Warning! Sicherheitshinweise 19

Spezifikationen 21

Funktionen vorderseite 22

Funktionen rückseite 24

Fußschalter 25

LE FELICITAMOS POR LA COMPRA DE SU AMPLIFICATOR JVM.

14. SORTIES HAUT-PARLEUR

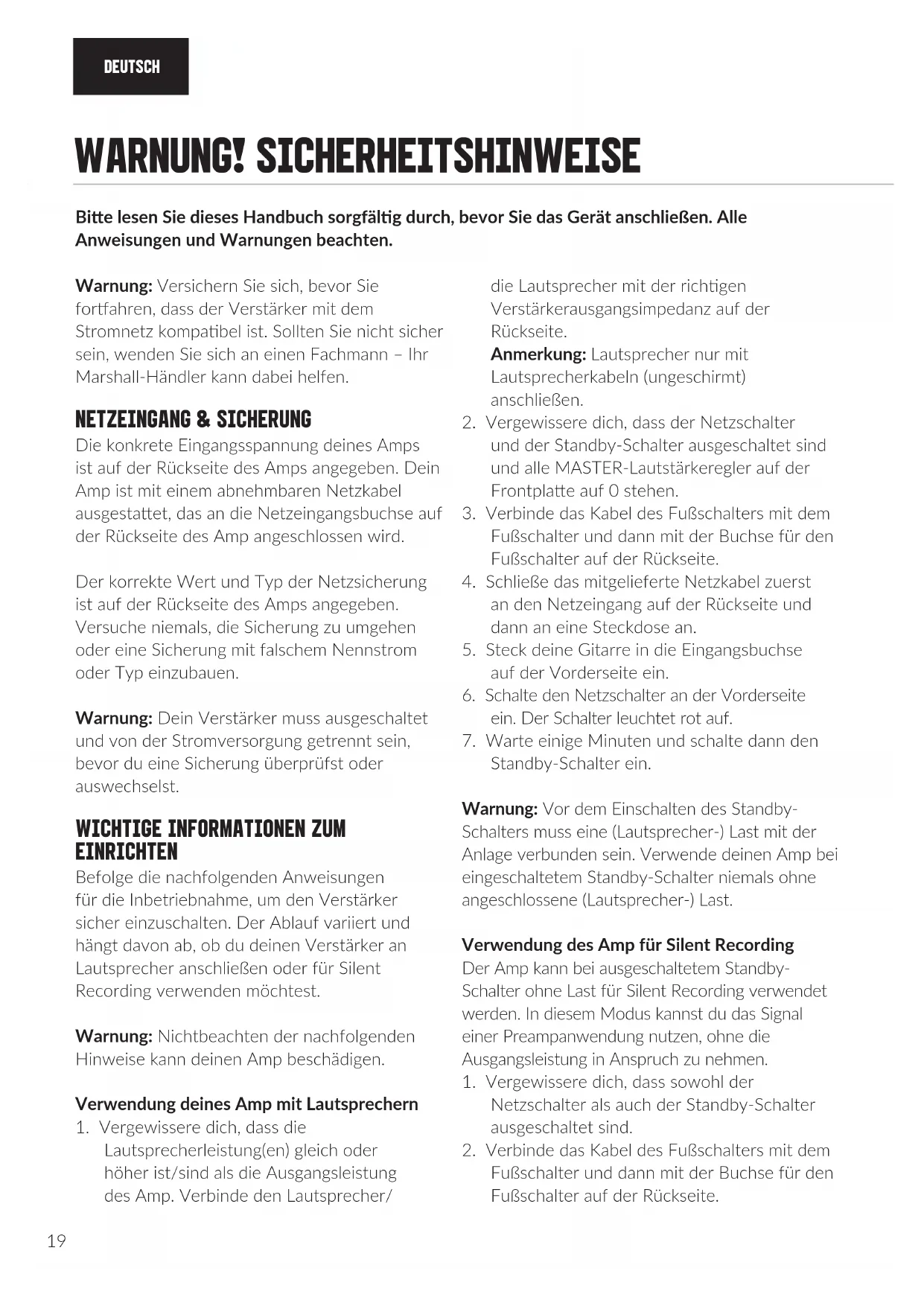

WARNING! SICHERHEITSHINWEISE

Bitte lessen Sie theses Handbuch sorgfaltig durch, bevor Sie das Gerät anschlieben. Alle Anweisungen und Warnungen beachten.

Warning: Versichert Sie sich, bevor Sie fortfahren, dass der Versteller mit dem Stromnetz kompatibel ist. Sollten Sie nicht sicherein, wenden Sie sich an einen Fachmann - Ihr Marshall- Handler kann damit halten.

NETZEINGANG & SICHERUNG

Die konkrete Eingangsspannung deines Amps ist auf der Rückseite des Amps angegeben. Dein Amp ist mit einem abnehmbaren Netzkabel ausgestattet, das an die Netzeingangsbuchse auf der Rückseite des Amp angeschlossen wird.

Der korrekte Wert und Typ der Netzsicherung ist auf der Rückseite des Amps angegeben. Versuche niemals, die Sicherung zu umgeben oder eine Sicherung mit falschem Nennstrom oder Typ einzubauen.

Warning: Dein Verständner muss ausgeschelt und von der Stromversorgung getrennt sein, bevor du eine Sicherung überprüft oder auswechselst.

WICHTIGE INFORMATIONEN ZUM EINRICHEN

Befolge die nachfolgenden Anweisungen für die Inbetriebnahme, um den Veränderkser sichere einschalten. Der Ablauf variiert und hangt davon ab, ob du deinen Veränderkser an Laufsprecher anschließen oder für Silent Recording verwenden möchtest.

Warning: Nichtbeachten der nachfolgenden Hinweise kann denen Amp beschädigen.

Verwendung deines Amp mit Laufsprechern

1. Vergewissere dich, dass die Laufsprecherleistung(en) gleich oder hoher ist/sind als die Ausgangsleistung des Amp. Verinne den Laufsprecher/

die Laufsprecher mit der richtigen Verständerkerausgangsimpedanz auf der Rückseite.

Anmerkung: Laatsprecher nur mit Laatsprecherkabeln (ungeschirmt) anschließen.

1. Vergewissere dich, dass der Netzschalter und der Standby-Schalter ausgeschelt sind und alle MASTER-Lautstärkeregler auf der Frontplatte auf O stehen.
2. Verbirnde das Kabel des Fußschalters mit dem Fußschalter und dann mit der Buchse für den Fußschalter auf der Rückseite.
3. Schließe das mitgelieferte Netzkabel zuerst an den Netzeingang auf der Rückseite und dann an eine Steckdose an.
4. Steck deine Gitarre in die Eingangsbuchse auf der Vorderseite ein.
5. Schalte den Netzschalter an der Vorderseite ein. Der Schalter leuchtet rot auf.
6. Warte einige Minuten und schalte dann den Standby-Schalter ein.

Warning: Vor dem Einschalten des Standby-Schalters muss eine (Lautsprecher-) Last mit der Anlage verbunden sein. Verwende deinen Amp bei eingeschaltetem Standby-Schalter niemals ohne angeschlossene (Lautsprecher-) Last.

Verwendung des Amp für Silent Recording

Der Amp kann bei ausgeschalteten Standby-Schalter ohne Last für Silent Recording verwendet werden. In diesen Modus kannst du das Signal einer Preampanwendung nutzen, ohne die Ausgangsleistung in Anspruch zunehmen.

1. Vergewissere dich, dass sowohl der Netzschalter als auch der Standby-Schalter ausgeschaltet sind.

2. Verbirnde das Kabel des Fußschalters mit dem Fußschalter und dann mit der Buchse für den Fußschalter auf der Rückseite.

3. Schließe das mitgelieferte Netzkabel zuerst an den Netzeingang auf der Rückseite und dann an eine Steckdose an.

4. Steck deine Gitarre in die Eingangsbuchse auf der Vorderseite ein.
5. Schalte den Netzschalter an der Vorderseite ein. Der Schalter leuchtet rot auf.
6. Durch den seriellen/parallelen Effektweg, die Send Ausgangsbuchse und/oder die Vorversteller Out/Send Ausgangsbuchse steht ein Aufnahmesignal zur Verfügung.

Warning: Vergewissere dich, dass vor dem Einsatz des Standby-Schalters eine Last angeschlossen ist (um das Silent Recording verlassen zu können).

TRANSPORT DER GERÄTE

Vor dem Transport ist sicherzustellen, dass der Versteller ausgeschelt et und nicht an Stromnetz angeschlossen ist und dass die entfernbaren Kabel nicht an die Geräte angeschlossen sind.

Bewegen Sie nur den Veränderter allein, versuchen Sie nicht,ihn zu bewegen, wenn sich auf einem Schrank oder anderen Ausrüstungsteilen befindet.

SPEZIFKATIONEN

Der zweikanalige JVM Amp verfügbar über 3 Gain-Modi, damit du auf 6 entsprechliche Groundsounds darübergeifen kannst.

Auf der Frontplatte befinden sich EQ-Einstellungen für jeder der 2 Kanäle sowie die Master- und Reverb-Bereiche. Der Master-Bereich besteht aus 2 per Fußschalter aktivierbaren Mastervolumen sowie Steuerungen für Masterresonanz und -prasenz, die auf beiden Kanälen arbeiten. Der Reverb-Bereich verfügbar über einen Reverb-Level-Regler für jeder Kanal.

MODELL-NR: JVM205H JVM210H JVM215C JVM205C JVM210C
Leistung 50W	100W 50W 50W	100W
Röhren	4 x ECC83, 1 x ECC83 (Phasensplitter) und 2 x EL34	4 x ECC83, 1 x ECC83 (Phasensplitter) und 4 x EL34	4 x ECC83, 1 x ECC83 (Phasensplitter) und 2 x EL34	4 x ECC83, 1 x ECC83 (Phasensplitter) und 2 x EL34	4 x ECC83, 1 x ECC83 (Phasensplitter) und 4 x EL34
Kanäle 2 (multi): Clean/Crunch und OD
Ausgleich Höhe, Mittentöne, Bass, Präsenz und Resonanz
Effekte Digitalhall
Ausgänge	5 x 1/4" jack speaker outputs, selectable 16Ω/ 8Ω / 4Ω load Emulated line out (XLR) MIDI thru
Effektweg 2, 1 x series parallel, 1 x series
Loutsprechers	N/A N/A		1 x 12" Celestion G12 (8Ω, 150W)	2 x 12" 1 x Celestion Heritage G12H (8Ω, 80W) 1 x Celestion Vintage (8Ω, 70W)	2 x 12" 1 x Celestion Heritage G12H (8Ω, 80W) 1 x Celestion Vintage (8Ω, 70W)
Gewicht	17.5kg	22kg	26.5kg	29.5kg	34.5 kg
Breite	740mm	740mm	605mm	690mm	690 mm
Höhe	310mm	310mm	510mm	510mm	510 mm
Tiefe	215mm	215mm	265mm	265mm	265 mm

FUNKTIONEN VORDERSEITE

Die Frontplatte ist in 3 Hauptbereiche aufgeit: Kanäle, Reverb und Master. jeder Kanal verfügt über 3 Modi, die sich durch das farblich unterschiedliche Licht im Knopf für den Kanalwechsel entsprechenden. Die Lichtanzeige ist entweder Grün, Orange oder Rot.

1. NETZSCHALTER

Schaltet den Amp ein und aus.

2. STANDBY-SCHALTER

Der Standby-Schalter wird gemeinsam mit dem Netzschalter verwendet, um den Verständerk ver dem Einsatz „aufzuwärmen". Schalte den Netzschalter für 2 Minuten an, bevor du den Standby-Schalter einschaltest.

Stelle den Standby-Schalter während Vorstellungspausen auf OFF.

Anmerkung: Der Amp kann bei ausgeschaltetem Standby-Schalter ohne Last für Silent Recording verwendet werden. Weitere Informationen findest du unter „Verwendung des Amp für Silent Recording" in den Anweisungen für die Inbetriebnahme.

3. FUßSCHALTER-/MIDI-PROGRAMMSCHALTER

Dieser Schalter hat eine Doppelfunktion:

1. Durch einmaliges Drücken gelangst du in den Modus für das „Fußschalterprogramm". Die Auswahr wird durch ein konstantes rotes Licht bestätigt.
2. Durch zweimaliges Drücken gelangst du in den Modus für das „MIDI-Programm". Die Auswahl wird durch ein blinkendes rotes Licht bestätigt.

Weitere Informationen zu diesen Modi findest du später in dieser Handbuch.

4. SCHALTER FÜR PARALLELEN/SERIELLEN EFFEKTWEG

Aktiviert/deaktiviert den seriellen/parallelen

Effektweg für den ausgewählten Kanal.

Hinweis: Dieser Schalter wird sich nicht auf die Endstufe/Series Loop aus.

15. EINGANGSBUCHSE

Hier kannst du seine Gitarre mit einem 14 " Klinken-Instrumentenkabel anschließen.

KANALBEREICH

Das Drücken eines Kanalknopfes erfüllt zwei Funktionen.

• Wenn man innerhalb des Kanals drückt, kann man die Gain-Modi wechseln: GRUN (niedrigste Gain-Stufe) > ORANGE > ROT (höchste Gain-Stufe) > GRUN usw. Jeder Modus speichert seine eigene jeweils zuletzt benutzte Effekt-, Reverb- und Masterkonfiguration.
• Bei einem Kanalwechsel wird die letzte Konfiguration des neu ausgewählten Kanals aufgerufen.

Hinweis: Wenn du einen Kanal verlässt und dann wieder auswählst, wird automatisch der letzte aktive Modus ausgewählt.

13. CLEAN-/CRUNCH-KANAL

Green-Modus: Der grüne ist der „sauberste" der drei Modi. Er zieht seine unglaublich reinen Sounds aus einem einfachen, sehr geradlinig arbeitenden Schaltungsslayout. In diesen Modus wird der Volumenregler aus dem Signalweg entfernt. Diese JVM-Modus ist übrigens der einzige, bei dem dies der Fall ist.

Orange-Modus: Dieser Modus teilt die Preamp-Topologie des klassischen Marshall JTM45/1959, Plexi"-Modells. Allerdings mit etwas mehr Gain.

Red-Modus: Mit mehr Gain als der Orange-Modus erinnert dieser Modus an den Urvater des Hardrock, den Marshall JCM800 2203 Amp.

14. OVERDRIVE-KANAL

Green-Modus: Der gelieferte Ton erinnert stark

an den Hot-Rodded JCM800 Sound des Clean-/ Crunch-Kanals im Red-Modus. Auf diese Weise kannst du für zwei schaltungstechnisch nahezu identische Crunchsounds ein anderes Setting in der Klangregelung einstellen - eines in jedem dieser beiden Kanäle.

Orange-Modus: Der Orange-Modus erweiter den Overdrive Green-Modus um eine weitere Gainstufe - die ideale Basis für singende Leads und knallende Rock-Sounds.

Red-Modus:Dieser Modus bietet den ultimativen HiGain-Sound und sorgt fur einen vollverzerrten Heavy Metal-Sound.

REVERB-BEREICH

Der digitale Hall-Effekt lauft parallel zum Hauptsignal und wird mithilfe einer Röhre zugemisch. Auf diese Weise bleibt das Originalsignal bei aktiviertem Reverb unbeeinflusst; bei deaktiviertem Reverb wird es effektiv aus dem Signalweg halten.

10. REVERB-SCHALTER

Schaltet den Hall-Effekt für den ausgewählten Kanal ein oder aus.

11. REVERB-REGLER (OVERDRIVE)

Über diesen Regler erfolgt die Reverb-Pegeleinstellung für den Overdrive-Kanal.

Über diesen Regler erfolgt die Reverb-Pegeleinstellung für den Clean-/Crunch-Kanal.

MASTER-SEKTION

Über die Mastervolumenregler kann die Gesamtlautstärke deines Amp auf allen Kanälen eingestellt werden. Master 1 und Master 2 können auf jeder beliebigen Modus eingestellt sowie vorwärts und rückwärts geschaltet werden.

5. MASTER 1

Master 1 wird standardmäßig für alle Kanäle/ Modi verwendet.

6. MASTER 2

Wenn du für einen Kanal/Modus Master 2 aufrufen möchtest, musst du den Kanal und Modus auswahlen, den Master-Knopf drücken, um Master 2 zu aktivieren und dann den Modus wechseln. Das jeweilige Setting des Mastervolumenreglers wird automatisch gespeichert und ist damit beim Wiederaufrufer des Modus abrufbar.

7. MASTER-SCHALTER

Du kannst zwischen Master 1 und Master 2 umschalten, um unterschiedliche Lautstärkeeinstellungen im gleichen Kanal/ Modus aufzurufen. Die rot leuchtende LED im Schalter zeigt dir an, dass Master 2 aktiviert ist. Sobald Master 1 aktiv ist, erlischt das Licht.

Hinweis: Im Fußschalter gespeicherte Voreinstellungen konnen abrufen, ob Master 1 oder Master 2 ausgewählt war. Das vorherige Setting des Mastervolumenreglers kann allerdings nicht abgerufen werden.

9. PRESENCE

Für die Einstellung der hohen Frenzen der Endstufe. Erhöhen der hohen Frenzen gibt seinem Sound mehr Biss.

8. RESONANCE

Für die Einstellung der tiefen Frequenzen der Endstufe. Erhöhen der tiefen Frequenzen gibt seinem Sound mehr Tiefe und macht ihn fetter.

Achtung:Bei hohen Resonance-Einstellungen muss darauf geachtet werden, dass massive Bewegungen der Laatsprechemembran vermieden werden.

Hinweis: Die Presence- und Resonanceregler sind beiden Leistungsregler der Endstufe und deshalb nur wirksam, wenn du über einen Lautsprecher spielst.

FUNKTIONEN RÜCKSEITE

1. NETZEINGANG

Hier wird das mitgelieferte Netzkabel angeschlossen.

Die für deinen Amp geeignete Eingangsspannung ist auf der Rückseite angegeben.

Warning: Vergewissere dich, dass dein Amp mit der Netzspannung des Landes, in dem duihn verwenden möchtest, kompatibel ist. Falls du dir nicht sicher bist, wende dich an einen qualifizierten Techniker.

2. NETZSICHERUNG

Schützt den Amp und den Netzanschluss bei einer Störung. Der korrekte Wert der Sicherung ist auf dem hinteren Bedienfeld angegeben.

3. MIDI THRU

Eine Kopie des über MIDI In eingehenden Signals wird an die MIDI Thru Buchse weitergeleitet, sodass sich mehrere MIDI-Geräte hintereinanderschalten halten.

4. MIDI IN

Anschluss für beliebige externe MIDI-Geräte an die MIDI In DIN-Buchse.

SERIELLER/PARALLELER EFFEKTWEG:

Hierbei handelt es sich um einen programmierbaren Effektweg, der dem Vorveränder genau vor den Reverb- und Series Loop-Signalwegen nachgeschaltet ist. Der FX Loop-Schalter aktiviert/deaktiviert diese Effektschleife.

13. SERIALER/PARALLELER EFFEKTWEG: SEND

Hier kannst du dein externes Effektgerät mit einem 14 " Klinken-Instrumentenkabel anschließen.

12. SERIALER/PARALLELER EFFEKTWEG: RETURN

Hier kannst du das Signal des externen Effektgeräts mit einem 14 Klinken-Instrumentenkabel wieder einschleifen.

11. SERIALER/PARALLELER EFFEKTWEG: FX-PEGEL

Konfiguriere den Effektweg entweder mit Profligeraten (+4dBu Einstellung) oder mit Effekten auf dem Gitarrenpegel wie beispelsweise Effektpedalen (-10dBV Einstellung).

10. SERIALER/PARALLELER EFFEKTWEG: MIXREGLER

Regelt den Effektanteil, der dem Mixregler zugemisch wird. Wenn der Mixregler auf WET eingestellt ist, wird das komplette Signal durch die externe Schleife geleitet. Je weiter du ihn in Richtung DRY drehst, umso größter wird der Anteil des (unbearbeiteten) Direktsignals.

EINGANG DER ENDSTUFE/SERIELLER EFFEKTWEG

Dieser passive Effektweg wird den Master-Reglern vorgeschaltet. Da es sich um einen Line-Pegel Effektweg handelt besteht die Empfehlung, nur Geräte mit hohem Headroom zu verwenden, um eine Verschlechterung des Signals zu vermeiden.

9. PRE-AMP OUT/SEND

Hier kannst du dein externes Effektgerät mit einem 14 " Klinken-Instrumentenkabel anschließen.

8. POWER-AMP IN/RETURN

Hier kannst du das Signal des externen Effektgeräts mit einem 14 Klinken-Instrumentenkabel wieder einschleifen.

FUBSCHALTER

7. BYPASS-SCHALTER

Aktiviert/deaktiviert die Endstufe/Serial Loop.
Dieser Schalter lässt sich nicht programmieren.

Der Ausgang sendet das Signal zum externen Gerät. Das Signal liefert die Pre-Masterlautstärke, die elektronisch symmetriert wurde und vor der Ausgabe eine 4x12 Speaker-Simulation durchläuft.

Hinweis: Die Verwendung des Line Out bedeutet nicht, dass keine Last angeschlossen werden muss (es sei dess, der Veränder befindet sich im Silent Recording-Modus).

5. FUBSCHALTER

SchlieBe den Fußschalter mit einem Standard 1 / 4 Klinken-Instrumentenkabel an.

Hinweis: Die Verwendung eines anderen als des mitgelieferten Fußschalters wird vom Veränderkern ignoriert und hat entsprechend keinen Effekt.

14. LAUTSPRECHERAUSGANGE

1/4" Lautsprecher-Ausgangsbuchsen.
Sie sind entsprechend der jeweiligen Lautsprecherkconfiguration gekennzeichnet:

1x16 Ohm: SchlieBe einen 16Ω Laufsprecher an.
- 1 × 8 Ohm / 2 × 16 Ohm: SchlieBe einen einzeln 8Ω Gitarrenlautsprecher oder zwei 16 Lautsprecher an.
- 1 × 4 Ohm / 2 × 8 Ohm: Schließe einen einzelnen 4 Gitarrenlautsprecher oder zwei 8 Gitarrenlautsprecher an.

Warning: Obwohl der Amp über fünf Laufsprecherausgänge verfügt, muss die Gesamteingangsspannung eingehalten werden. Die sicheren Kombinationen sind oben aufgeführrt. Eine falsche Boxenkombination kann die Endstufe überlasten und den Veränder berchädigen.

Zweikanal-JVM-Veränder verfügen über einen programmierbaren 4-fach Fußschalter, der über ein Standard-1/4"-Instrumentenkabel an den Amp angeschlossen werden kann.

Warning: Das im Lieferumfang enthaltene Fußschalterkabel ist nicht abgeschirmt und nicht als Gitarrenkabel geeignet.

Der Fußschalter verfügbar über 5 LEDs, die den jeweiligen Status der Funktionen Clean/Crunch, OD, Master, Reverb und FX anzeigen. Die LEDs für jeder der 2 Kanäle sind dreifarbig Grün, Orange und Rot. Zusätzlich zum aktivierten Status für Master, Reverb und FX Loop zeigen Sie den ausgewählten Kanal und Modus an. Jeder einzeln Fußschalter verfügbar über 2 Betriebsmodi:

• Switch Store Mode: Jeder der 4 Schalterlässt sich so programmieren, dass er die Funktionen einer Taste auf der Frontplatte übernimmt (Kanal/Modus, Reverb Ein/Aus, Master Lautstärke 1/2 und FX Loop Ein/Aus).

Hinweis: Nachdem ein Kanal mithilfe des zugeordneten Fußschalters aktiviert wurde, kann man mit ihm, genauso wie mit seinem jeweiligen Schalter auf der Frontplatte, durch die drei Modi scrollen.

• Preset Store Mode: Jeder Schalter kann so programmiert werden, dass sich mit seiner Hilfe(sofort eine Kombination unterschiedlicher JVM-Schalterfunktionen abrufen,Lasst,um ein Preset zu erstellen. Dadurch kannst du vollständige Kanalkconfigurationen in beliebiger Reihenfolge und Kombination aufrufen.

Die Schalter können unabhängig voneinander programmiert werden und erfolglichen dir so eine Kombination der Funktionen.

Hinweis: Alle Einstellungen werden in deinem Fußschalter gespeichert, erfolglichen dir deshalb den Anschluss deines Fußschalters an jeder beliebigen JVM Versteller und damit den sofortigen Zugriff auf die eine personlichen Settings.

PROGRAMMIERUNG DES FUBSCHALTERS

Drücke den Schalter für Footswitch/MIDI Program auf der Frontplatte einmal, um den Modus für das Fußschalterprogramm aufzurufen. Die Kontrolleuchte leuchtet auf. In this Modus kannst du den Fußschalter programmieren.

Hinweis: Sobald der Footswitch/MIDI Program-Schalter auf der Frontplatte ausgeschaltet ist, führt der Fußschalter in dem Moment Befehle aus, in dem man den Schalter drückt. Sobald der Programmiermodus für den Fußschalter aktiviert ist, kannst du den Amp normal verwenden. Befehle werden dann beim Loslassen des Fußschalters ausgeführrt.

Abspeichern des momentanen Amp-Status/ Einstellungen für einen Fußschalter (Preset Store Mode):

1. Drücke den Schalter für Footswitch/MIDI Program auf der Frontplatte, um den Modus für das Fußschalterprogramm aufzurufen (rote LED).
2. Drücke und halte den gewünschten Fußschalter für ca. 3 Sekunden. Die FX LED auf dem Fußschalter blinkt jetzt eine Male und zeigt damit an, dass das Preset gespeichert wurde.

Übertragung einer bestimmten Funktion der Frontplatte auf einen Fußschalter (Switch Store Modus):

1. Drücke den Schalter für Footswitch/MIDI Program auf der Frontplatte, um den Modus für das Fußschalterprogramm aufzurufen (rote LED).
2. Drücke und halte den gewünschten Fußschalter. Noch während du den

Fußschalter gedrückt hältst, musst du in weniger als 3 Sekunden den Schalter auf der Frontplatte drücken, den du spiegeln möchtest. Die FX LED auf dem Fußschalter blinkt jetzt eineige Male und zeigt damit an, dass der Schalter zugeordnet wurde.

Hinweis: Der Fottswitch/MIDI Program-Schalter kann keinem Fußschalter zugewiesen werden.

Der Fußschalter kann übrigens gewechselt werden und synchronisiert sich automatisch mit dem Amp, nachdem man beiden miteinander verbunden hat. Verbirde das Anschlusskabel immer erst mit dem Fußschalter und dann mit dem Veränder.

FUBSCHALTER RESET

Warning: Wenn der Speicher gelöscht ist, sind alle Daten verloren.

Rücksetzen des Fußschalters auf die Werkseinstellungen:

1. Trenne den Fußschalter vom Verständrker, indem du das Kabel Herausziehst. Die Seite ist damit eingeall.
2. Drücke und halte den Schalter #4 (der rechte Schalter).
3. Stecke das Fußschalterkabel wieder ein.
4. Lass den Schalter wieder los; die FX LED beginnnt zu blinken.
5. Wenn du den Speicher des Fußschalters Löschen möchtest, musst du den Schalter #3 drücken. Möchtest du den Speicherinhalt gehalten, musst du den Schalter #1 oder #2 drucken.
6. Wenn du den Schalter loslässt, synchronisiert sich der Fußschalter mit dem Amp.

Folgende Funktionen sind ab Werk voreingestellt:

FSW #1: Clean-/Crunch-Modus;

FSW #2: Overdrive-Modus;

FSW #3: Master;

FSW #4: Reverb.
