MANUAL DE USUARIO EA 3050 TECHNOLINE

• La función de brújula digital le presenta rumbo en grados, indicación del norte y las lecturas de los puntos cardinales. Rumbos -0° a 359°, 1-16 indicadores (grácos)
• El ángulo de la declinación es ajustable para las regiones con variación magnéca
• Almetro: Indica la altura en metros o en pies
• Las medidas de la presión barométrica y la presión a nivel del mar en hpa, mmHG o inHG
• Iconos de previsión meteorológica: Soleado, Parcialmente cubierto, Nublado y Lluvioso
• Hora y Fecha
• Alarma diaria
• Lectura de la temperatura en °C o °F
• Resistente a las salpicaduras de agua
• Cordón de transporte incluido para colgarla del cuello.

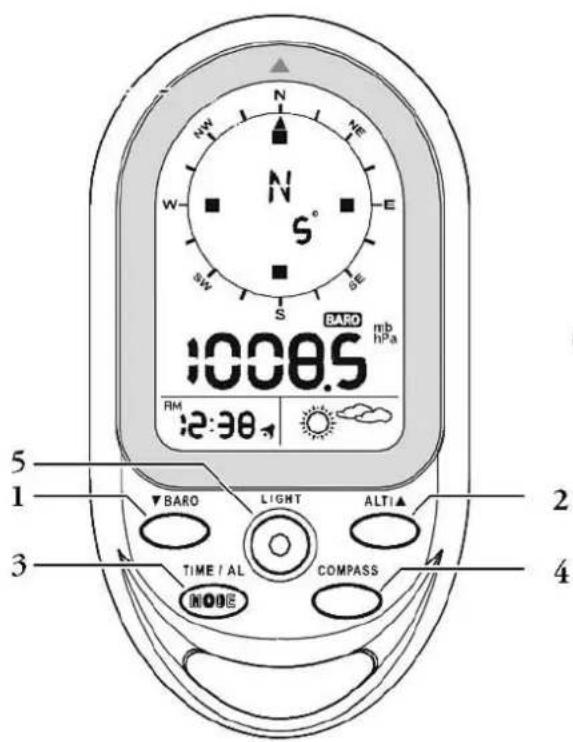

Vista principal

N NW W S E S SW S 1008.5 BARO mb hPa RM 2:30 5 1 3 BARO LIGHT ALTI▲ TIME / AL COMPASS MODE 4

1: Botón BARO/▼: Accede al modo de congruración del barómetro/reduce los valores.
2: Botón ALTI/▲: Accede al modo de conguración del almetro/aumenta los valores.
3: Botón TIME/AL/MODE: Cambia la presentación entre la hora, fecha y alarma.

Accede al modo de congruración de la Hora/Alarma.

4: Botón COMPASS:

Accede al modo de conguración de la brújula;

Sale de cualquier modo de conguración.

5: Botón LIGHT/LOCK:

Enciende la luz de fondo;

Bloquea/desbloquea los botones.

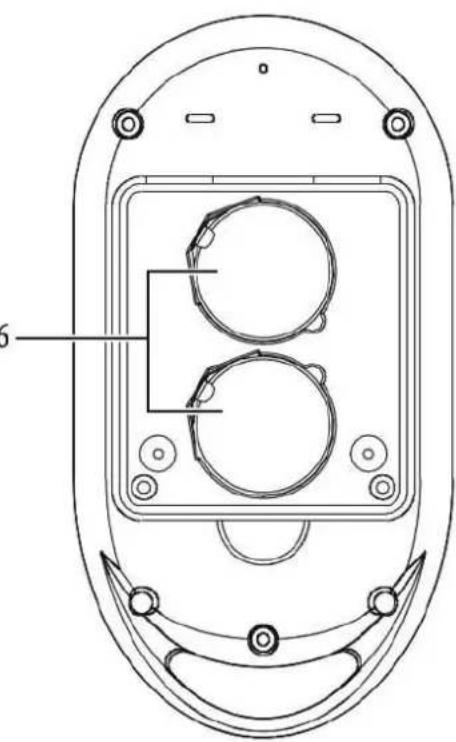

6: COMPARTIMIENTO DE LAS PILAS

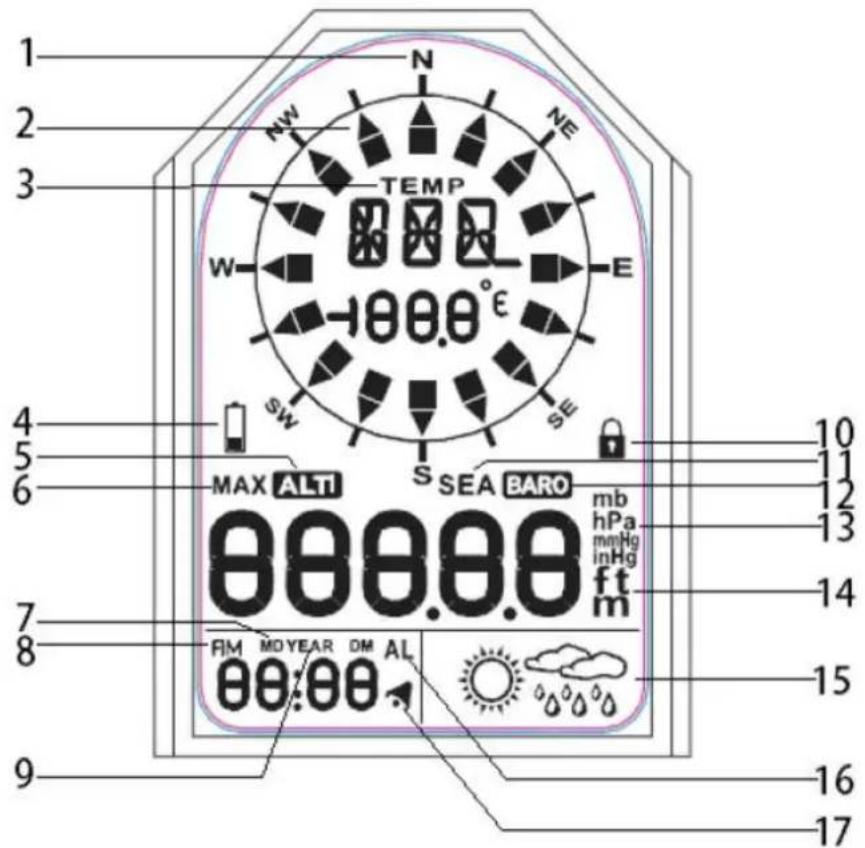

PANTALLA LCD

1 2 3 NW N NE TEMP W E -800.0° SW SE S 4 5 6 MAX ALTI SEA BARO mb hPa mmHg inHg ft m 7 8 FM MD YEAR DM AL 80:00 9 10 11 12 13 14 15 16 17

1: Punto cardinal cuando la brújula indica el Norte

2: Flecha de dirección

3: Temperatura: no aparece en el modo brújula

4: Indicador de batería baja

5: Aparece cuando está en modo Almetro

6: Indica la máxima altud

7: Indica el formato de presentación del Día y del Mes

8: AM/PM

9: Año

10: Teclado bloqueado

11: Aparece cuando se muestra la presión a nivel del mar

12: Aparece cuanto está en modo Barómetro

13: Unidades de la presión del aire.

14: Unidades de altud, aparece en modo altud

15: Previsión meteorológica
16: Aparece cuanto está en modo Alarma
17: Aparece cuando la alarma está acvada

Puesta en funcionamiento:

- Use un destornillador pequeño para quitar el tornillo de la tapa de las pilas, saque la tapa con un palillo no, coloque 2 pilas-botón de lio CR2032 con el polo posivo hacia arriba. Luego coloque la tapa y apriete el tornillo.

Cuando las pilas se estén agotando, le aparecerá el icono de batería baja ( ). Debería cambiar las pilas.

Funciones principales y utilización

- Pulse el botón MODE para cambiar entre los modos Reloj, Fecha, Año y Hora de alarma.

- Pulse los botones ALTI/▲, BARO/▼, COMPASS para cambiar entre

MODO ALTÍMETRO

TEMP 23.5°C ALTI

13m

MODO BARÓMETRO

TEMP 23.5°C

10 : 16 ^BARO mb hPa

MODO BRÚJULA

• Mantenga pulsado el botón MODE durante 3 segundos para entrar en el modo de ajuste. Use “▼”o “▲” para cambiar los valores y pulse el botón “MODE” para conramar y pasar al ajuste siguiente.
• La secuencia de ajuste es la siguiente: Formato 12/24 horas, Horas, Minutos, Segundos, Año, Secuencia Mes/Día, Mes, Día, unidad de Temperatura, unidad de Presión y unidad de Altud.
• Si no pulsa ningún botón en 15 segundos, la presentación regresará al modo anterior.
• Pulse el botón "COMPASS" para salir del modo de ajuste de la hora.

(2) Conguración de la alarma diaria

- Pulse el botón "TIME/AL" para navegar hasta la presentación de la hora de la alarma. (El icono "AL" aparece en

la pantalla LCD ). Mantenga pulsado el botón "TIME/AL" durante 3 segundos para entrar en el modo de ajuste de la hora de alarma. Use "▼"o "▲" para cambiar los valores y pulse el botón "TIME/AL" para conrmar y pasar al ajuste siguiente.

• La secuencia de ajuste es la siguiente: Horas, Minutos y Alarma ON (NO ^AL ) /OFF (OFF ^AL ).
• Cuando la función de alarma está acvada, el símbolo “ aparece en la pantalla, y cuando está desacvada el símbolo ” desaparece.
• Cuando suena la alarma, “↗” parpadeará. Pulse cualquier botón para que deje de sonar. Si no pulsa ningún botón en 15 segundos, la alarma dejará de sonar automáticamente transcurridos 2 minutos.

ALTÍMETRO Y BARÓMETRO

Después de colocar las pilas, el dispositivo tomará automácamente la lectura de la presión del lugar y la de la presión máxima a nivel del mar.

(1) Congurar y poner a cero el Almetro

Almetro: Da la altura en metros o en pies, margen: -400 hasta 9000 metros. El aparato proporciona tanto la altud actual como la altud máxima.

(i) Presentación de la altud actual .
(ii) Presentación de la altud máxima 2068 ^MAX(ANI) (el icono “MAX” aparece en la LCD).

- Pulse el botón "ALT" para entrar en el modo Almetro. Pulse otra vez el botón "ALT" para ver la altud máxima.

- Cuando la altud actual aparece en la LCD, mantenga pulsado el botón “ALT” durante 3 segundos para introducir el valor. Use “▼”o “▲” para ajustar la altud y pulse el botón “MODE” para conmar y salir del modo de ajuste. Pulse los botones “▼” y “▲” simultáneamente y el valor de la altud actual se pone a cero (0).

- Cuando en la pantalla LCD aparece la altud máxima, pulse los botones “▼” y “▲” simultáneamente y el registro de la altud máximo se borrará, poniéndose a cero (0).

(2) Congurar la Presión a nivel del mar y los iconos de previsión meteorológica

(i) Presión barométrica actual: .1008.5 ^BARD mb hPa

(ii) Presión a nivel del mar 10085 mb hPa (el icono "SEA" aparece en la LCD).

- Pulse el botón “BARO” para entrar en el modo Barómetro, la LCD mostrará la presión barométrica actual, pulse el botón “BARO” otra vez para mostrar la presión a nivel del mar.

- En la presentación de la presión a nivel del mar, pulse el botón "BARO" durante 3 segundos para poder ajustarla.

- Use “▼”o “▲” para cambiar los valores y pulse el botón “MODE” para conrmar y pasar al ajuste siguiente.

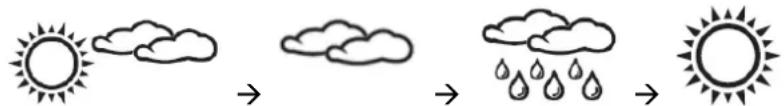

- La secuencia de ajuste es la siguiente: Presión a nivel del mar, cambiar los iconos de previsión meteorológica. (La previsión meteorológica ene cuatro animaciones como se muestran a connuación).

- La primera previsión meteorológica se iniciará 6 horas después de haber introducido el estado del empo.

Nota:

(1) Las medidas de la presión barométrica y la presión a nivel del mar en hpa, mmHG or inHG. Cuando se cambia la presión a nivel del mar, la altud se ajustará sola consecuentemente.

(2) El margen de la presión a nivel del mar es desde 900mbar hasta 1100mbar.

Indica Parcialmente nublado

indica Nublado

indica Lluvioso

indica Soleado

BRÚJULA

La brújula muestra la demora en grados desde el Norte junto con 16 puntos cardinales.

- Pulse el botón COMPASS, la unidad entrará en el modo Compass. Aguante la unidad horizontal. Apunte a la posición de las 12 en punto de la unidad en la dirección que desea medir. Como muestra el siguiente gráco, la dirección que está midiendo ahora es WSW 223°. La echa “▲” siempre apunta al Norte.

W5W 223°

- Cuando la dirección de la brújula apunta al Norte (entre -12.5 y +12.5 grados), aparecerán los iconos exteriores de los puntos cardinales. Si no pulsa ningún botón en 30 segundos, la unidad desacvará la brújula y regresará al modo de temperatura.

1. La brújula debe de mantenerse en posición horizontal durante el uso. Tomar una medida mientras la unidad no está horizontal (en relación con el horizonte) puede acarrear grandes errores de medida.

2. Tome siempre las demoras en cielo abierto, ya que estas se ven afectadas fácilmente por fuentes magnécas perturbadoras.

Dirección	Signicado	Dirección	Signicado	Dirección	Signicado	Dirección	Signicado
N	Norte	NNE	Norte-Noreste	NE	Noreste	ENE	Este-Noreste
E	Este	ESE	Este-Sureste	SE	Sureste	SSE	Sur-Sureste
S	Sur	SSW	Sur-Suroeste	SW	Suroeste	WSW	Oeste-Suroeste
W	Oeste	WNW	Oeste-Noroeste	NW	Noroeste	NNW	Norte-Noroeste

(1) Calibración del sensor de la brújula

La brújula debería calibrarse antes de usarla O cuando se cambien las pilas.

• Desde el modo COMPASS, mantenga pulsado el botón "COMPASS" durante 3 segundos para entrar en el modo de calibración del sensor de la brújula, pulse el botón COMPASS para iniciar la calibración.
• Mantenga la unidad en posición horizontal o sobre una mesa no metálica, tome como referencia la echa que aparece en la LCD y gire lentamente la brújula en sendo de las agujas del reloj una vuelta completa.

CAL

CAL

- Cuando nalice, en la LCD aparecerá "OK" si la calibración ha sido correcta o "Fail" si ha fallado, como se muestra a connuación.

OK

FAIL

(2) Establecer el ángulo de la Declinación

El ángulo entre el Norte magnéco y la dirección del Norte verdadero se denomina Declinación magnéca. Los polos magnécos de la Tierra uctúan con el empo, y también varían de un lugar a otro. Averigüe la declinación magnéca de su posición en un mapa o por Internet, luego introdúzcala en la unidad para que anule el desfase entre el Norte magnéco y el Norte verdadero. Por favor, tenga en cuenta que si o hace esto, las lecturas que obtenga de su brújula podrían ser erróneas.

- Desde el modo COMPASS, mantenga pulsado el botón "COMPASS" durante 3 segundos para entrar en el modo de calibración del sensor de la brújula, pulse el botón MODE para introducir el valor del ángulo de la Declinación. El ángulo parpadeará en la LCD. (por ejemplo, a connuación, el "0°" parpadeará en la LCD)

DEC 0°

- Pulse “▼”o “▲” para ajustar el valor del ángulo (dentro del margen de -90° a 90°) y pulse el botón “MODE” para conrmar y salir del modo de ajuste.

TEMPERATURA

- Cuando el modo brújula está desacvado, las 2 primeras líneas de la LCD le proporcionarán la lectura de la temperatura en °C o °F, dentro del margen de -20°C a 60°C.

TEMP 20.5°C

- Cuando la temperatura está por debajo de los -20°C, en la LCD aparecerá LL.L°C. Cuando la temperatura es superior a los 60°C, aparecerá HH.H°C.

LUZ DE FONDO/BLOQUEO DE BOTONES

- Pulse el botón LIGHT para encender la luz de fondo durante 5 segundos.

- Mantenga pulsado el botón LIGHT durante 3 segundos para loquear los botones y el icono 🔒 aparecerá en la pantalla LCD. Mantenga pulsado el botón LIGHT durante 3 segundos para desbloquear el teclado.

APAGAR EL CONTADOR

• Rera las pilas.

0

- Mantenga pulsados los botones "▼" & "▲" al mismo empo y ulice una aguja para pulsar el botón "reset" una vez. En cuanto el contador indique "VER", se pueden soltar las teclas "▼" & "▲".

- La unidad se prepara para apagarse. Cuando la pantalla LCD muestre "t tESt", agite brevemente la unidad antes de que transcurran 30 segundos y la pantalla LCD mostrará "tPass" y "Pass".

- La unidad muestra "SLEEP" y se apaga, incluyendo la pantalla LCD y todas las funciones, cuando la cuenta atrás de 60 segundos llega a 0.

- Tras la desconexión, se restablecen todas las grabaciones y los ajustes.

EINSCHALTEN DES MESSGERÄTES

• Vuelva a colocar las pilas.

0

- Mantenga pulsados los botones "LIGHT" y "COMPASS" para poner en marcha el medidor.

MODO DE MOVIMIENTO

Cuando la unidad detecta que te estás moviendo o pulsas el botón "ALTI", entras en el modo de movimiento. Los cambios en la presión atmosférica se utilizan para calcular el almetro.

MODO RESTO

Si el aparato está parado durante 5 minutos y no se ha pulsado el botón "ALTI", se inicia el modo de reposo. Los cambios en la presión atmosférica se utilizan para las previsiones meteorológicas.

Especicaciones:

Margen de medida del termómetro: -20°C hasta +60°C (-4°F hasta +140°F)

Margen de medida del almetro: -400 hasta 9000 metros

Margen de medida del barómetro: 300 mbar hasta 1100 mbar

Alimentación eléctrica: Batería: 2 pilas-botón de lio CR2032

Dimensiones: 54 x 103 x 17 mm

Precauciones

• No someta unidad a fuerzas o golpes excesivos.
• No exponga la unidad a temperaturas extremas, directa a los rayos del sol, polvo o humedad.
• No la sumerja en el agua.
• Evite el contacto con cualquier material corrosivo.
• No se deshaga de esta unidad arrojándola al fuego ya que puede explotar.
• No abra la carcasa trasera interior ni manipule ninguno de los componentes de esta unidad.

Advertencias de seguridad sobre las baterías

• Utilizar solamente baterías alcalinas. No utilizar recargables baterías.
• Coloque las baterías correctamente haciendo coincidir la polaridad (+/-).
• Reemplace siempre el juego completo de baterías.
• Nunca mezcle baterías usadas y nuevas.
• Quite las baterías gastadas inmediatamente.
• Saque las baterías cuando no use la unidad.
• No recargue las baterías ni las arroje al fuego ya que pueden reventar.
• Compruebe que guarda las baterías alejadas de objetos metálicos ya que un contacto con estos puede causar un cortocircuito.
• Evite exponer las baterías a altas temperaturas, humedad o a los rayos directos del sol.
• Guarde las baterías lejos del alcance de los niños. Pueden atragantarse con ellas.

Utilice el producto sólo para la finalidad expuesta!

Obligación en virtud de la ley de baterías

Las baterías usadas no deben ser eliminadas en la basura doméstica. Si las baterías llegan al medio ambiente, éstas pueden ocasionar graves efectos para la salud o para el proprio medio ambiente. Puede devolver las baterías usadas de forma gratuita a su distribuidor o suministrador. Según la ley, como consumidor uste destá obligado a devolver las baterías usadas!

Obligación en virtud de la ley de los dispositivos eléctricos

Este símbolo indica que no debe arrojar los dispositivos eléctricos a la basura doméstica general cuando alcancen el final de su vida a útil. Lleve su aparato a un punto de recogida selectiva de basura o a un centro de reciclaje. Esto es de aplicación en todos los países de la Unión Europea, y en otros países europeos con sistemas de recogida selectiva de basuras.
