INSTRUKCJA OBSŁUGI EA 3050 TECHNOLINE

• Funkcja cyfrowego kompasu umożliwia odczyt stopni, strzałki północy i punktu kardynalnego. Zakres kompasu od 0° do 359°, 1-16 wskaźników (gracznych)
• Kąt deklinacji regulowany dla regionów z deklinacją magnetyczną
• Wysokościomierz: wykonuje pomiaru w metrach lub stopach
• Pomiar ciśnienia atmosferycznego i ciśnienia na poziomie morza w hpa, mmHG lub inHG
• Ikony prognozy pogody: słonecznie, częściowe zachmurzenie, zachmurzenie i deszcz
• Czas i data
• Alarm dzienny
• Odczyt temperatury w °C lub °F
• Wodoodporny
• Dołączona tasiemka ułatwiająca noszenie.

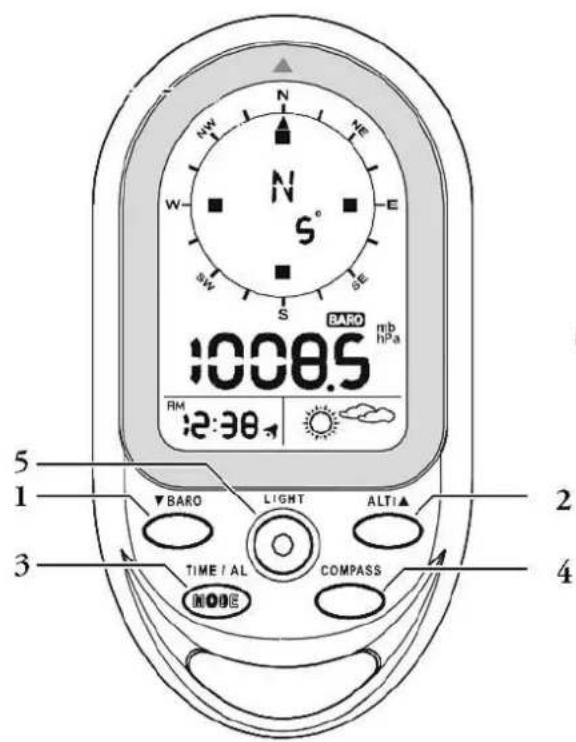

Wygląd podstawowy

N N W E S S 1008.5 BARO mb hPa 2:30 5 1 3 TIME / AL COMPASS MODE ALT/▲ 2 4

6

1: Przycisk BARO/▼: Dostęp to trybu ustawień barometru/zmniejszanie wartości.
2: Przycisk ALTI/▲: Dostęp to trybu ustawień wysokości/zwiększanie wartości.
3: Przycisk TIME/AL/MODE: Przełączanie między czasem, datą i alarmem.

Dostęp do trybu ustawień czasu/alarmu.

4: Przycisk COMPASS:

Dostęp do trybu ustawień kompasu;

Wyjście z każdego trybu ustawień.

5: Przycisk LIGHT/BLOKADA:

włączanie podświetlenia;

przyciski blokowania/odblokowania.

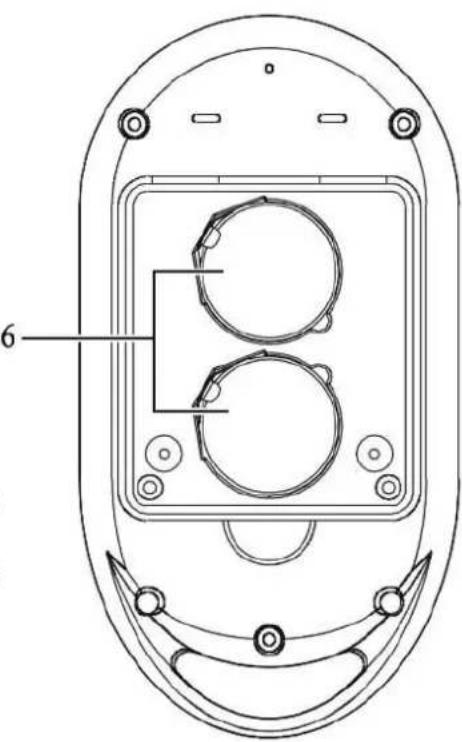

6: KOMORY BATERII

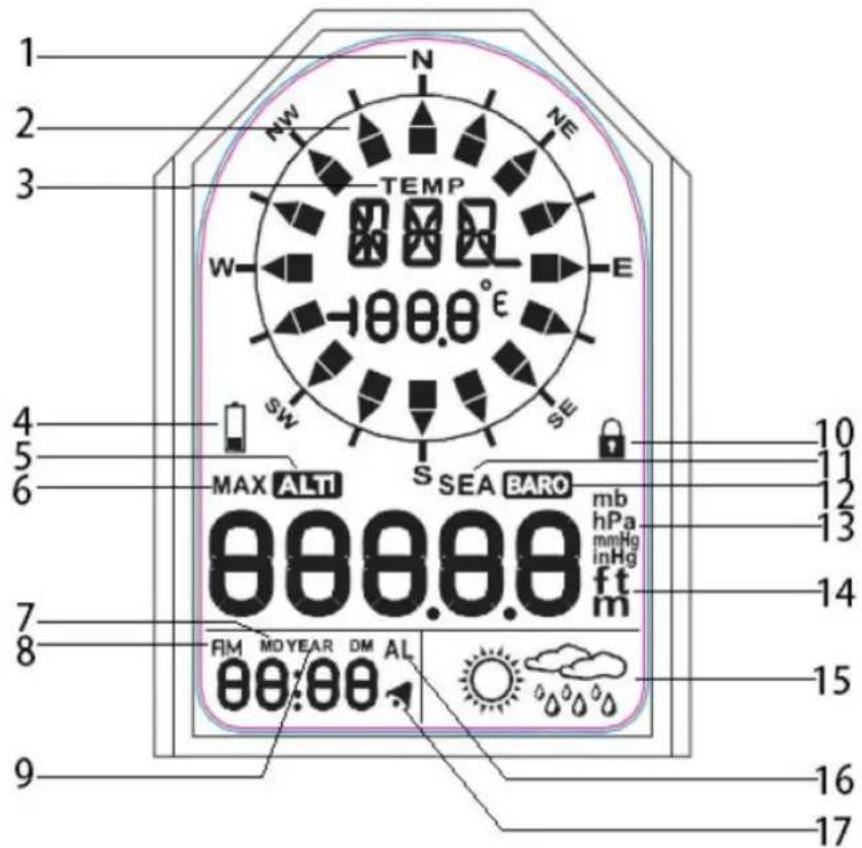

WYŚWIETLACZ LCD

1 2 3 NW N NE TEMP W E -800.0°ε SW SE 4 5 6 MAX ALT SEA BARO mb hPa mmHg inHg ft m 7 8 AM MD YEAR DM AL 00:00 9 10 11 12 13 14 15 16 17

1: Punkt kardynalny, kiedy kompas ustawiony jest w kierunku północy
2: Strzałka kierunku
3: Temperatura: pojawia się w trybie innym niż tryb kompasu
4: Wskaźnik rozładowania baterii
5: Pojawia się w trybie wysokościomierza
6: Wskazuje maksymalną wysokość
7: Wskazuje format wyświetlania dnia i miesiąca
8: AM/PM
9: Rok
10: Blokada klawiatury
11: Pojawia się, kiedy wyświetla się wartość ciśnienia na poziomie morza
12: Pojawia się w trybie barometru
13: Jednostki ciśnienia powietrza.
14: Jednostki wysokości, pojawiają się w trybie wysokości
15: Prognoza pogody

PL 2

16: Pojawia się w trybie alarmu
17: Pojawia się, kiedy alarm jest aktywny

Konguracja:

- niewielkim śrubokrętem należy wykręcić śrubę pokrywy baterii, wyjąć baterię cienkim pręcikiem, włożyć 2 baterie litowe CR2032 oraz ustawić baterię stronę dodatnią do góry. Następnie dokręcić śrubę baterii. Kiedy bateria się rozładowuje, wskaźnik rozładowania baterii (☐) zaświeci się. Należy wymienić baterie.

Główne funkcje i działanie

- Nacisnąć przycisk MODE, aby przełączać między zegarem, datą, rokiem i budzikiem.

• Nacisnąć przyciski ALTI/▲, BARO/▼, COMPASS, aby przełączać między tymi wartościami

TRYB

---

TRYB BAROMETRU

---

TRYB KOMPASU

WYSOKOŚCIOMIERZA

TEMP 23.5°C ALTI

TEMP 23.5°C

(1) Ręczne ustawianie czasu

• Naciśnięcie i przytrzymanie przez 3 sekundy przycisku „MODE” powoduje przejście do ustawień. Nacisnąć „▼” lub „▲”, aby zmienić ustawienia oraz nacisnąć przycisk „MODE”, aby potwierdzić i przejść do następnego ustawienia.
• Sekwencja ustawień jest następująca: format 12-/24-godzinny, godzina, minuty, sekundy, rok, miesiąc/dzień, miesiąc, dzień, jednostka temperatury, jednostka ciśnienia i jednostka wysokości.
• Jeżeli przez 15 sekund nie zostanie naciśnięty żaden przycisk, wyświetlacz wrócić do poprzedniego trybu.
• Należy nacisnąć przycisk „COMPASS”, aby wyjść z trybu ustawień czasu.

(2) Ustawianie codziennego alarmu

- Nacisnąć przycisk „TIME/AL”, aby przejść do wyświetlania czasu alarmu. (ikona „AL” pojawia się na

wyświetlaczu LCD ), przytrzymać przycisk „TIME/AL” przez 3 sekundy, aby wejść do trybu ustawień budzika. Nacisnąć „▼” lub „▲”, aby zmienić ustawienia oraz nacisnąć przycisk „TIME/AL”, aby potwierdzić i przejść do następnego ustawienia.

• Sekwencja ustawień jest następująca: godzina, minuta i alarm WŁ (NO ^AL ) /WYŁ (OFF ^AL ).
• Jeżeli alarm jest włączony, pojawia się symbol „”, a kiedy jest wyłączony symbol „” znika.
• W czasie trwania alarmu miga „”, należy nacisnąć dowolny przycisk, aby zatrzymać alarm. Jeżeli przez 15 sekund nie zostanie naciśnięty żaden przycisk, alarm zatrzyma się automatycznie po 2 minutach.

WYSOKOŚCIOMIERZ I BAROMETR

Po włożeniu baterii urządzenie automatycznie zmierzy odczyt barometry, a także odczyt maksymalnego ciśnienia na poziomie morza.

(1) Ustawianie i resetowanie wysokościomierza

Wysokość: wykonuje pomiar w metrach lub stopach, zakres: -400 \~ 9000 metrów. Urządzenie sygnalizuje wysokość aktualną i maksymalną.

(i) Wyświetlacz wysokości aktualnej .

(ii) Wyświetlacz wysokości maksymalnej 2068 _m (ikona „MAX” pojawia się na wyświetlaczu LCD).

• Naciśnięcie przycisku „ALT” powoduje przejście do trybu wysokościomierza. Ponowne naciśnięcie przycisku „ALT” powoduje wyświetlenie maksymalnej wysokości.
• Kiedy na wyświetlaczu LCD widoczna jest aktualna wysokość, należy nacisnąć i przytrzymać przycisk „ALT” przez 3 sekundy, aby przejść do ustawień. Nacisnąć „▼” lub „▲”, aby wyregulować wysokość oraz nacisnąć przycisk „MODE”, aby potwierdzić i wyjść z ustawień. Nacisnąć „▼” i „▲” w tym samym czasie, wartość aktualnej wysokości zostanie zresetowana do 0.
• Kiedy na wyświetlaczu LCD pojawia się maksymalna wysokość, należy nacisnąć „▼” i „▲” w tym samym czasie, zapis maksymalnej wysokości zostanie wyczyszczony i zresetowany do 0.

(2) Ustawianie ciśnienia na poziomie morza i ikony prognozy pogody

(i) Aktualne ciśnienie atmosferyczne: .1008.5 mb hPa

(ii) Ciśnienie na poziomie morza 1008.5 mb (ikona „SEA” pojawia się na wyświetlaczu LCD).

• Nacisnąć przycisk „BARO”, aby przejść do trybu barometru, na wyświetlaczu LCD pojawi się aktualne ciśnienie atmosferyczne, ponowne naciśnięcie przycisku „BARO” powoduje przejście do wyświetlania ciśnienia na poziomie morza.
• Na wyświetlaczu ciśnienia na poziomie morza należy przytrzymać przycisk „BARO” przez 3 sekundy, aby przejść do ustawień.
• Nacisnąć „▼” lub „▲”, aby zmienić ustawienia oraz nacisnąć przycisk „MODE”, aby potwierdzić i przejść do następnego ustawienia.
• Sekwencje ustawień są następujące: ciśnienie na poziomie morza, przełączanie ikon prognozy pogody. (W przypadku prognozy pogody dostępne są cztery poniższe animacje).

- Funkcja prognozy pogody rozpocznie pierwszą prognozę po 6 godzinach od wpisania aktualnego stanu pogody.

Uwaga:

(1) pomiar ciśnienia atmosferycznego i na poziomie morza w hpa, mmHG lub inHG. Jeżeli zmieni się ciśnienie na poziomie morza, wysokość dostosuje się samoczynnie.

(2) Zakres ciśnienia na poziomie morza wynosi 900mbar \~1100mbar.

oznacza lekkie zachmurzenie

oznacza zachmurzenie

oznacza deszcz

oznacza stońce

KOMPAS

Kompas wskazuje kierunek względem północy razem z 16 punktami kardynalnymi.

- Po naciśnięciu przycisku COMPASS urządzenie przejdzie do trybu kompasu, należy przytrzymać urządzenie w poziomie. Skierować urządzenie w pozycji godz. 12 w kierunku, w którym odbywać się będzie pomiar. Na poniższym wykresie widać, że aktualnie mierzony kierunek to WSW 223°. Strzałka „⚠️ jest zawsze skierowana na północ.

W5W 223°

- Jeżeli kierunek kompasu jest północny (stopnie od -12,5 do +12,5), wyświetli się zewnętrzna ikona kierunku. Jeżeli przez 30 sekund nie zostanie naciśnięty żaden przycisk, urządzenie automatycznie wyłączy tryb kompasu i wróci do trybu temperatury.

1. Podczas korzystania z kompasu musi się on znajdować w równym położeniu. Mierzenie, kiedy urządzenie nie znajduje się w położeniu poziomym (względem horyzontu), może spowodować poważne błędy pomiaru.

2. Kierunki należy zawsze odczytywać na otwartej przestrzeni, ponieważ odczyt może być łatwo zakłócony przez źródła magnetyczne.

Kierunek	Znaczenie	Kierunek	Znaczenie	Kierunek	Znaczenie	Kierunek	Znaczenie
N	Północ	NNE	Północ północny wschód	NE	Północny wschód	ENE	Wschód północny wschód
E	Wschód	ESE	Wschód Południo wy wschód	SE	Południo wy wschód	SSE	Południe Południo wy wschód
S	Południe	SSW	Południe Południo wy zachód	SW	Południo wy zachód	WSW	Zachód Południo wy zachód
W	Zachód	WNW	Zachód Północny zachód	NW	Północny zachód	NNW	Północ północny zachód

(1) Kalibracja czujnika kompasu

Kompas należy skalibrować przed użyciem LUB kiedy wymieniana jest bateria.

• W trybie KOMPASU należy przytrzymać przycisk „COMPASS” przez 3 sekundy, aby przejść do trybu kalibracji czujnika kompasu i nacisnąć przycisk COMPASS, aby uruchomić kalibrację.
• Przytrzymać urządzenie w poziomie lub na stoliku/biurku niemetalowym, ustawić według strzałki na wyświetlaczu LCD, obrócić powoli kompas o jeden pełny obrót zgodnie z ruchem wskazówek zegara.

CAL

CAL

- Po zakończeniu na wyświetlaczu LCD pojawi się komunikat „OK”, jeżeli kalibracja była pomyślna lub „Fail”,

jeżeli była nieprawidłowa, jak pokazano poniżej.

OK

FAIL

(2) Ustawianie kąta deklinacji

Kąt między kierunkiem północy magnetycznej a północy rzeczywistej nazywa się deklinacją magnetyczną. Bieguny magnetyczne Ziemi wahają się z biegiem czasu i zmieniają miejsce. Należy znaleźć deklinację na mapie lub stronie internetowej, a następnie ustawić deklinację na urządzeniu, aby skorygować różnicę między północą magnetyczną a rzeczywistą. Należy pamiętać, że jeżeli się tego nie zrobi, odczyty na kompasie będą błędne.

- W trybie KOMPASU należy przytrzymać przycisk „COMPASS” przez 3 sekundy, aby przejść do trybu kalibracji czujnika kompasu i nacisnąć przycisk „MODE”, aby wpisać ustawienia kąta deklinacji. Kąt będzie migał na wyświetlaczu LCD. (na przykład, jak poniżej na wyświetlaczu LCD będzie migać „0°”)

DEC 0°

- Nacisnąć „▼” lub „▲”, aby zmienić wartość kąta, w zakresie od -90° do 90° i nacisnąć przycisk „MODE”, aby potwierdzić i wyjść z ustawień.

TEMPERATURA

- Jeżeli tryb kompasu jest wyłączony, w 2 górnych rzędach wyświetlacza pojawi się odczyt temperatury w °C lub °F i w zakresie od -20°C do 60°C.

TEMP 28.5°C

- Kiedy temperatura spadnie poniżej -20°C, na wyświetlaczu LCD pojawi się LL.L°C. Jeżeli temperatura jest wyższa niż 60°C, na wyświetlaczu LCD pojawi się HH.H°C.

PODŚWIETLENIE/BLOKADA KLAWIATURY

• Naciśnięcie przycisku LIGHT włącza podświetlenie na 5 sekund.

- Po naciśnięciu i przytrzymaniu przycisku LIGHT przez 3 sekundy klawiatura zostanie zablokowana, a na wyświetlaczu LCD pojawi się ikona 📄Przytrzymać przycisk LIGHT przez 3 sekundy, aby odblokować klawiature.

WYŁĄCZANIE MIERNIKA

- Wyjąć baterie.

lub

• Naciśnij i przytrzymaj jednocześnie przycisk "▼"& "▲" i za pomocą igły naciśnij raz przycisk "reset". Gdy tylko na mierniku pojawi się napis "VER", można zwolnić przyciski "▼"& "▲".
• Urządzenie przygotowuje się do wyłączenia. Gdy na wyświetlaczu LCD pojawi się napis "t tESt", należy w ciągu 30 sekund krótko potrząsnąć urządzeniem, a na wyświetlaczu LCD pojawi się napis "tPass" i "Pass".
• Urządzenie wyświetla "SLEEP" i jest wyłączone, łącznie z wyświetlaczem LCD i wszystkimi funkcjami, gdy odliczanie 60 sekund osiągnie 0.
• Po wyłączeniu wszystkie nagrania i ustawienia są resetowane.

WŁĄCZANIE MIERNIKA

- Ponownie włóż baterie.

lub

- Naciśnij i przytrzymaj przyciski "LIGHT" & "COMPASS", aby uruchomić miernik.

TRYB RUCHU

Gdy urządzenie wykryje, że się poruszasz lub wciśniesz przycisk "ALTI", wchodzisz w tryb ruchu. Zmiany ciśnienia powietrza wykorzystywane są do obliczeń wysokościomierza.

TRYB SPOCZYNKU

Jeśli urządzenie jest nieruchomoche przez 5 minut i nie został wciśnięty przycisk "ALTI", rozpoczyna się tryb uśpienia. Zmiany ciśnienia powietrza są wykorzystywane do prognozowania pogody.

Specykacje:

Zakres pomiaru termometru: -20^ +60^ (-4^ +140^)

Zakres pomiaru wysokościomierza: -400 \~ 9000 metrów

Zakres pomiaru barometru: 300mbar \~ 1100 mbar

Zasilanie: Bateria: CR2032 litowa, 2 szt.

Wymiary: 54 x 103 x 17 mm

Środki ostrożności

• Nie narażać urządzenia na działanie dużych sił lub wstrząsów.
• Nie należy wystawiać urządzenia na działanie wysokich temperatur, bezpośredniego światła słonecznego, kurzu, wilgoci.
• Nie zanurzać w wodzie.
• Unikać kontaktu z wszelkimi korozyjnych.
• Nie wyrzucać urządzenia do ognia, gdyż może wybuchnąć.
• Nie otwierać obudowy i nie ingerują w wewnętrzne części urządzenia.

Ostrzeżenia bezpieczeństwa dotyczące baterii

• Używać tylko baterii alkalicznych. Nie wolno używać akumulatorów.
• Włożyć baterie prawidłowo, zgodnie z biegunowością (+/-).
  • Zawsze należy wymieniać cały zestaw baterii.

• Nigdy nie wolno mieszać zużytych i nowych baterii.

• Zużyte baterie należy natychmiast wymieniać.

• Wyjmować baterie, jeśli urządzenie nie jest używane.
• Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować.
• Nie przechowuj baterie w pobliżu przedmiotów metalowych. Styczność może spowodować zwarcie.
• Unikać narażania baterii na działanie bardzo wysokich temperatur lub wilgotności bądź bezpośredniego nasłonecznienia.
• Baterie należy trzymać w miejscu niedostępnym dla dzieci. Powodują one zagrożenie udlawieniem.

Stosować produkt tylko zgodnie z jej przeznaczeniem!

Zawiadomienie wymagań na mocy dyrektywy baterii

Stare baterie nie należądo odpadów domowych, ponieważ mogą one powodować uszkodzeń zdrowia i środowiska. Możesz powrócić używanych baterii i akumulatorów do punktów dealerskich i zbiórki. Użytkownika końcowego są zobowiązane przez prawo rócić potrzebne baterie do dystrybutorów i innych punktów zbiorczych!

Zawiadomienie wymagań na mocy dyrektywy urządzenia elektryczne

Ten symbol oznacza, że należy oddzielać urządzenia elektryczne od ogólnych odpadów domowych po zakończeniu ich żywotności. Urządzenie należy oddać do lokalnego punktu zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbieraniaów segregowanych.
