MANUAL DE USUARIO EA 3050 Techno Line

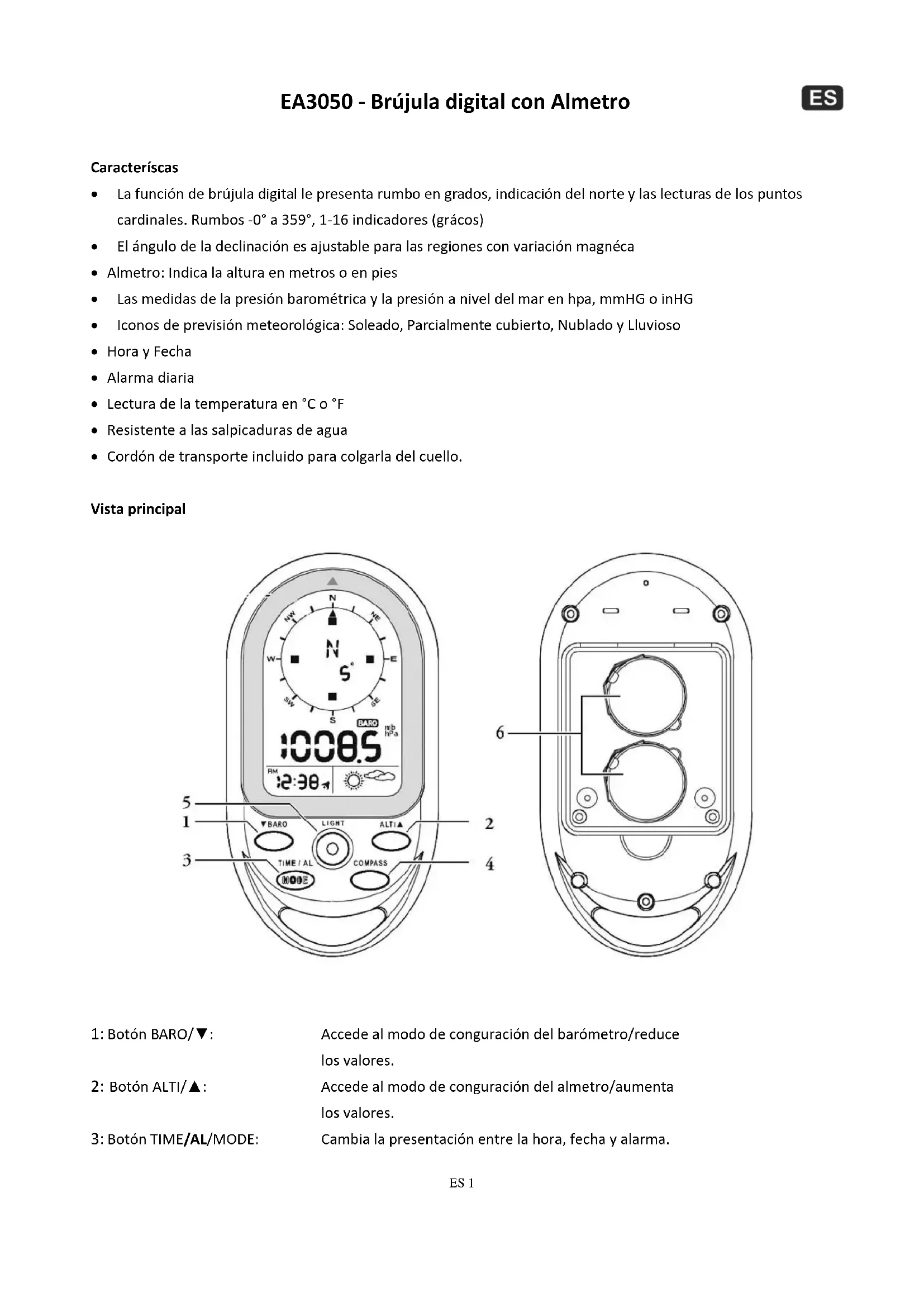

1: Botón BARO/▼: Accede al modo de configuración del barómetro/reduce los valores. 2: Botón ALTI/▲: Accede al modo de configuración del altímetro/aumenta los valores. 3: Botón TIME/AL/MODE: Cambia la presentación entre la hora, fecha y alarma.ES 2 Accede al modo de configuración de la Hora/Alarma. 4: Botón COMPASS: Accede al modo de configuración de la brújula; Sale de cualquier modo de configuración. 5: Botón LIGHT/LOCK: Enciende la luz de fondo; Bloquea/desbloquea los botones.

PANTALLA LCD 1: Punto cardinal cuando la brújula indica el Norte 2: Flecha de dirección 3: Temperatura: no aparece en el modo brújula 4: Indicador de batería baja 5: Aparece cuando está en modo Altímetro 6: Indica la máxima altitud 7: Indica el formato de presentación del Día y del Mes 8: AM/PM 9: Año 10: Teclado bloqueado 11: Aparece cuando se muestra la presión a nivel del mar 12: Aparece cuanto está en modo Barómetro 13: Unidades de la presión del aire. 14: Unidades de altitud, aparece en modo altitudES 3 15: Previsión meteorológica 16: Aparece cuanto está en modo Alarma 17: Aparece cuando la alarma está activada Puesta en funcionamiento: Use un destornillador pequeño para quitar el tornillo de la tapa de las pilas, saque la tapa con un palillo fino, coloque 2 pilas-botón de litio CR2032 con el polo positivo hacia arriba. Luego coloque la tapa y apriete el tornillo. Cuando las pilas se estén agotando, le aparecerá el icono de batería baja ( ). Debería cambiar las pilas. Funciones principales y utilización Pulse el botón MODE para cambiar entre los modos Reloj, Fecha, Año y Hora de alarma.

Pulse los botones ALTI/▲, BARO/▼, COMPASS para cambiar entre

MODO HORA (1) Ajuste manual de la hora Mantenga pulsado el botón MODE durante 3 segundos para entrar en el modo de ajuste. Use “▼”o “▲” para cambiar los valores y pulse el botón “MODE” para confirmar y pasar al ajuste siguiente. La secuencia de ajuste es la siguiente: Formato 12/24 horas, Horas, Minutos, Segundos, Año, Secuencia Mes/Día, Mes, Día, unidad de Temperatura, unidad de Presión y unidad de Altitud. Si no pulsa ningún botón en 15 segundos, la presentación regresará al modo anterior. Pulse el botón “COMPASS” para salir del modo de ajuste de la hora. (2) Configuración de la alarma diaria Pulse el botón “TIME/AL” para navegar hasta la presentación de la hora de la alarma. (El icono “AL” aparece en la pantalla LCD ). Mantenga pulsado el botón “TIME/AL” durante 3 segundos para entrar en el modo de ajuste de la hora de alarma. Use “▼”o “▲” para cambiar los valores y pulse el botón “TIME/AL” para confirmar y pasar al ajuste siguiente.ES 4 La secuencia de ajuste es la siguiente: Horas, Minutos y Alarma ON （ ）/OFF ( ). Cuando la función de alarma está activada, el símbolo “ ” aparece en la pantalla, y cuando está desactivada el símbolo “ ” desaparece. Cuando suena la alarma, “ ” parpadeará. Pulse cualquier botón para que deje de sonar. Si no pulsa ningún botón en 15 segundos, la alarma dejará de sonar automáticamente transcurridos 2 minutos.

ALTÍMETRO Y BARÓMETRO

Después de colocar las pilas, el dispositivo tomará automáticamente la lectura de la presión del lugar y la de la presión máxima a nivel del mar. (1) Configurar y poner a cero el Altímetro Altímetro: Da la altura en metros o en pies, margen: -400 hasta 9000 metros. El aparato proporciona tanto la altitud actual como la altitud máxima. (i) Presentación de la altitud actual . (ii) Presentación de la altitud máxima (el icono “MAX” aparece en la LCD). Pulse el botón “ALT” para entrar en el modo Altímetro. Pulse otra vez el botón “ALT” para ver la altitud máxima. Cuando la altitud actual aparece en la LCD, mantenga pulsado el botón “ALT” durante 3 segundos para introducir el valor. Use “▼”o “▲” para ajustar la altitud y pulse el botón “MODE” para confirmar y salir del modo de ajuste. Pulse los botones “▼” y “▲” simultáneamente y el valor de la altitud actual se pone a cero (0). Cuando en la pantalla LCD aparece la altitud máxima, pulse los botones “▼” y “▲” simultáneamente y el registro de la altitud máximo se borrará, poniéndose a cero (0). (2) Configurar la Presión a nivel del mar y los iconos de previsión meteorológica (i) Presión barométrica actual: . (ii) Presión a nivel del mar (el icono “SEA” aparece en la LCD). Pulse el botón “BARO” para entrar en el modo Barómetro, la LCD mostrará la presión barométrica actual, pulse el botón “BARO” otra vez para mostrar la presión a nivel del mar. En la presentación de la presión a nivel del mar, pulse el botón “BARO” durante 3 segundos para poder ajustarla. Use “▼”o “▲” para cambiar los valores y pulse el botón “MODE” para confirmar y pasar al ajuste siguiente. La secuencia de ajuste es la siguiente: Presión a nivel del mar, cambiar los iconos de previsión meteorológica. (La previsión meteorológica tiene cuatro animaciones como se muestran a continuación). ES 5 La primera previsión meteorológica se iniciará 6 horas después de haber introducido el estado del tiempo. Nota: (1) Las medidas de la presión barométrica y la presión a nivel del mar en hpa, mmHG or inHG. Cuando se cambia la presión a nivel del mar, la altitud se ajustará sola consecuentemente. (2) El margen de la presión a nivel del mar es desde 900mbar hasta 1100mbar. Indica Parcialmente nublado indica Nublado indica Lluvioso indica Soleado BRÚJULA La brújula muestra la demora en grados desde el Norte junto con 16 puntos cardinales. Pulse el botón COMPASS, la unidad entrará en el modo Compass. Aguante la unidad horizontal. Apunte a la posición de las 12 en punto de la unidad en la dirección que desea medir. Como muestra el siguiente gráfico, la dirección que está midiendo ahora es WSW 223°. La flecha “▲” siempre apunta al Norte. Cuando la dirección de la brújula apunta al Norte (entre -12.5 y +12.5 grados), aparecerán los iconos exteriores de los puntos cardinales. Si no pulsa ningún botón en 30 segundos, la unidad desactivará la brújula y regresará al modo de temperatura. Nota:

1. La brújula debe de mantenerse en posición horizontal durante el uso. Tomar una medida mientras la unidad no

está horizontal (en relación con el horizonte) puede acarrear grandes errores de medida.

2. Tome siempre las demoras en cielo abierto, ya que estas se ven afectadas fácilmente por fuentes magnéticas

perturbadoras.ES 6 Dirección Significado Dirección Significado Dirección Significado Dirección Significado

Sur SSW Sur- Suroeste

Suroeste WSW Oeste- Suroeste

Noroeste NNW Norte- Noroeste (1) Calibración del sensor de la brújula La brújula debería calibrarse antes de usarla O cuando se cambien las pilas. Desde el modo COMPASS, mantenga pulsado el botón “COMPASS” durante 3 segundos para entrar en el modo de calibración del sensor de la brújula, pulse el botón COMPASS para iniciar la calibración. Mantenga la unidad en posición horizontal o sobre una mesa no metálica, tome como referencia la flecha que aparece en la LCD y gire lentamente la brújula en sentido de las agujas del reloj una vuelta completa.

Cuando finalice, en la LCD aparecerá “OK” si la calibración ha sido correcta o “Fail” si ha fallado, como se muestra a continuación. (2) Establecer el ángulo de la Declinación El ángulo entre el Norte magnético y la dirección del Norte verdadero se denomina Declinación magnética. Los polos magnéticos de la Tierra fluctúan con el tiempo, y también varían de un lugar a otro. Averigüe la declinación magnética de su posición en un mapa o por Internet, luego introdúzcala en la unidad para que anule el desfase entre el Norte magnético y el Norte verdadero. Por favor, tenga en cuenta que si o hace esto, las lecturas que obtenga de su brújula podrían ser erróneas. Desde el modo COMPASS, mantenga pulsado el botón “COMPASS” durante 3 segundos para entrar en el modo de calibración del sensor de la brújula, pulse el botón MODE para introducir el valor del ángulo de la Declinación. El ángulo parpadeará en la LCD. (por ejemplo, a continuación, el “ 0° ” parpadeará en la LCD)ES 7

Pulse “▼”o “▲” para ajustar el valor del ángulo (dentro del margen de -90° a 90°) y pulse el botón “MODE” para confirmar y salir del modo de ajuste. TEMPERATURA Cuando el modo brújula está desactivado, las 2 primeras líneas de la LCD le proporcionarán la lectura de la temperatura en °C o °F, dentro del margen de -20°C a 60°C. Cuando la temperatura está por debajo de los -20°C, en la LCD aparecerá LL.L°C. Cuando la temperatura es superior a los 60°C, aparecerá HH.H°C.

LUZ DE FONDO/BLOQUEO DE BOTONES

Pulse el botón LIGHT para encender la luz de fondo durante 5 segundos. Mantenga pulsado el botón LIGHT durante 3 segundos para loquear los botones y el icono aparecerá en la pantalla LCD. Mantenga pulsado el botón LIGHT durante 3 segundos para desbloquear el teclado.

Mantenga pulsados los botones "▼"& "▲" al mismo tiempo y utilice una aguja para pulsar el botón "reset" una vez. En cuanto el contador indique "VER", se pueden soltar las teclas "▼"& "▲". La unidad se prepara para apagarse. Cuando la pantalla LCD muestre "t tESt", agite brevemente la unidad antes de que transcurran 30 segundos y la pantalla LCD mostrará "tPass" y "Pass". La unidad muestra "SLEEP" y se apaga, incluyendo la pantalla LCD y todas las funciones, cuando la cuenta atrás de 60 segundos llega a 0. Tras la desconexión, se restablecen todas las grabaciones y los ajustes.

EINSCHALTEN DES MESSGERÄTES

Vuelva a colocar las pilas.

Mantenga pulsados los botones "LIGHT" y "COMPASS" para poner en marcha el medidor.ES 8

Cuando la unidad detecta que te estás moviendo o pulsas el botón "ALTI", entras en el modo de movimiento. Los cambios en la presión atmosférica se utilizan para calcular el altímetro. MODO RESTO Si el aparato está parado durante 5 minutos y no se ha pulsado el botón "ALTI", se inicia el modo de reposo. Los cambios en la presión atmosférica se utilizan para las previsiones meteorológicas. Especificaciones: Margen de medida del termómetro: -20°C hasta +60°C (-4°F hasta +140°F) Margen de medida del altímetro: -400 hasta 9000 metros Margen de medida del barómetro: 300 mbar hasta 1100 mbar Alimentación eléctrica: Batería: 2 pilas-botón de litio CR2032 Dimensiones: 54 x 103 x 17 mm

Precauciones No someta unidad a fuerzas o golpes excesivos. No exponga la unidad a temperaturas extremas, directa a los rayos del sol, polvo o humedad. No la sumerja en el agua. Evite el contacto con cualquier material corrosivo. No se deshaga de esta unidad arrojándola al fuego ya que puede explotar. No abra la carcasa trasera interior ni manipule ninguno de los componentes de esta unidad. Advertencias de seguridad sobre las baterías Utilizar solamente baterías alcalinas. No utilizar recargables baterías. Coloque las baterías correctamente haciendo coincidir la polaridad (+/-). Reemplace siempre el juego completo de baterías. Nunca mezcle baterías usadas y nuevas. Quite las baterías gastadas inmediatamente. Saque las baterías cuando no use la unidad. No recargue las baterías ni las arroje al fuego ya que pueden reventar. Compruebe que guarda las baterías alejadas de objetos metálicos ya que un contacto con estos puede causar un cortocircuito. Evite exponer las baterías a altas temperaturas, humedad o a los rayos directos del sol. Guarde las baterías lejos del alcance de los niños. Pueden atragantarse con ellas. Utilice el producto sólo para la finalidad expuesta! Obligación en virtud de la ley de baterías Las baterías usadas no deben ser eliminadas en la basura doméstica. Si las baterías llegan al medio ambiente, éstas pueden ocasionar graves efectos para la salud o para el proprio medio ambiente. Puede devolver las baterías usadas de forma gratuita a su distribuidor o suministrador. Según la ley, como consumidor uste destá obligado a devolver las baterías usadas! Obligación en virtud de la ley de los dispositivos eléctricos Este símbolo indica que no debe arrojar los dispositivos eléctricos a la basura doméstica general cuando alcancen el final de su vida a útil. Lleve su aparato a un punto de recogida selectiva de basura o a un centro de reciclaje. Esto es de aplicación en todos los países de la Unión Europea, y en otros países europeos con sistemas de recogida selectiva de basuras.NL 1 EA3050 - Digitaal Kompas met Hoogtemeter Eigenschappen Het digitale kompas verstrekt lezingen voor graden, noordpunt en hemelstreek. Kompasbereik -0° tot 359°, 1-16 wijzers (grafisch) Declinatiehoek afstelbaar voor regio’s met magnetische variatie Hoogtemeter: metingen uitgedrukt in meter of voet Barometrische druk en drukmeting op zeeniveau in hpa, mmHG of inHG Icoontjes voor Weersvoorspelling: Zonnig, Lichtbewolkt, Bewolkt en Regenachtig Tijd en Datum Dagelijks Alarm Temperatuurlezing uitgedrukt in °C of °F Waterbestendig Draagriem inbegrepen voor comfortabel dragen. Uiterlijk
