GEBRUIKSAANWIJZING EA 3050 Techno Line

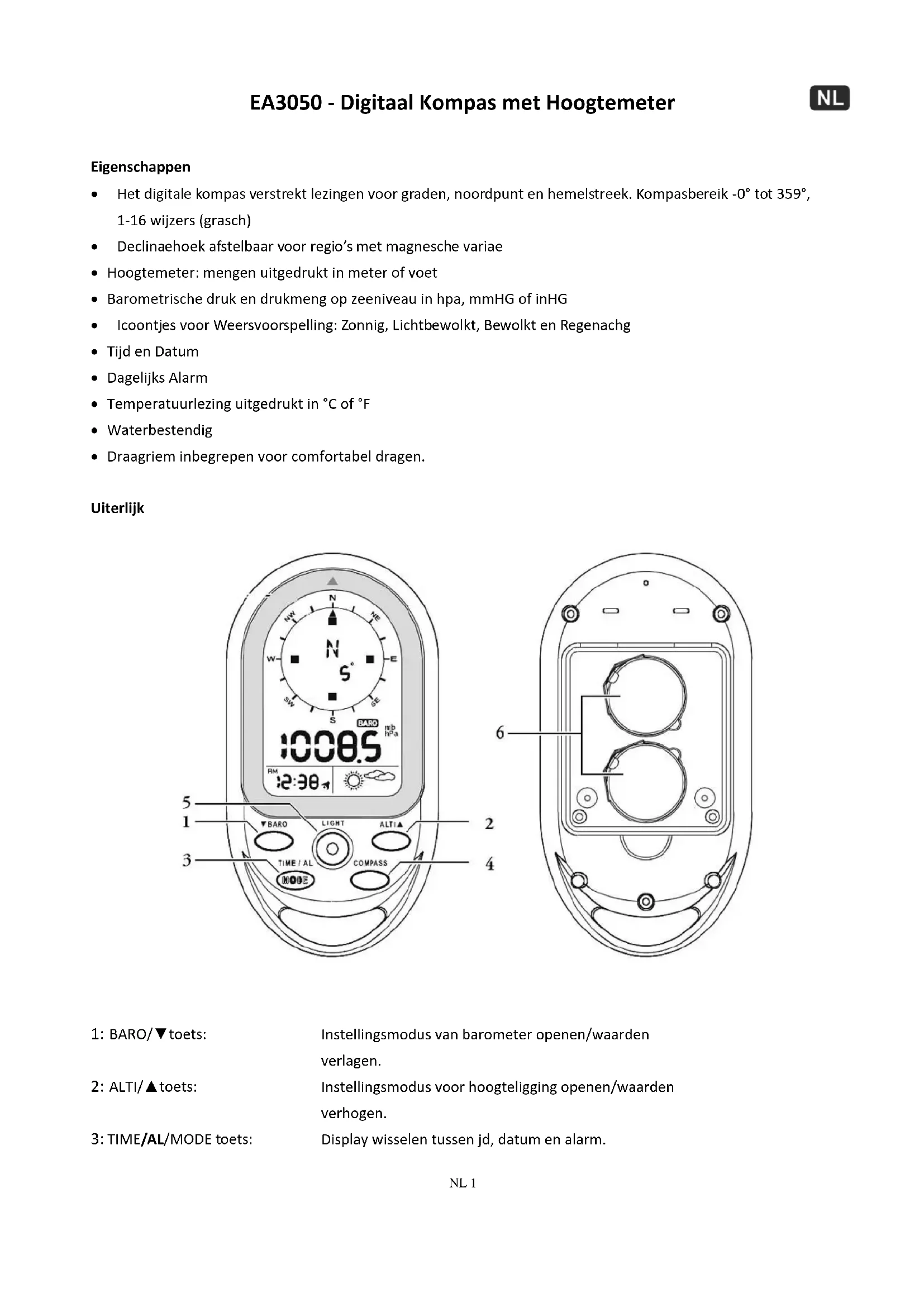

1: BARO/▼toets: Instellingsmodus van barometer openen/waarden verlagen. 2: ALTI/▲toets: Instellingsmodus voor hoogteligging openen/waarden verhogen. 3: TIME/AL/MODE toets: Display wisselen tussen tijd, datum en alarm.NL 2 Instellingsmodus openen voor Tijd/Alarm. 4: COMPASS toets: Instellingsmodus openen van het kompas; Willekeurige instellingsmodus verlaten. 5: LIGHT/LOCK toets: Achtergrondlicht inschakelen; Toetsen vergrendelen/ontgrendelen. 6: BATTERIJHOUDER

LCD DISPLAY 1: Hemelstreek met het kompas in richting noord 2: Richtingpijltje 3: Temperatuur: weergegeven wanneer niet in kompasmodus 4: “Lage batterij” Indicator 5: Weergegeven wanneer in Hoogtemetermodus 6: Toont de maximum hoogteligging 7: Toont het weergaveformaat van Dag en Maand 8: AM/PM 9: Jaar 10: Toetsenpaneel is vergrendeld 11: Verschijnt wanneer zeeniveaudruk wordt weergegeven 12: Weergegeven wanneer in Barometermodus 13: Eenheden van luchtdruk. 14: Eenheden van hoogteligging, weergegeven in hoogteliggingmodus 15: WeersvoorspellingNL 3 16: Weergegeven wanneer in Alarmmodus 17: Verschijnt wanneer het alarm is geactiveerd Instelling: Gebruik een kleine schroevendraaier om het schroefje op het batterijklepje los te draaien. Verwijder de batterij met een dun voorwerp, plaats 2 stuks CR2032 lithium batterijen, plaats hierbij de positieve zijde van de batterij omhoog. Draai vervolgens het schroefje van het batterijklepje vast. Wanneer de batterij uitgeput raakt, zal het “lage batterij” icoontje ( ) oplichten. De batterijen zijn aan vervanging toe. Hoofdfunctie en Bediening Druk op de “MODE” toets om te wisselen tussen Klok, Datum, Jaar en Alarmklok.

Druk op de toetsen ALTI/▲, BARO/▼, COMPASS om te wisselen tussen HOOGTEMETERMODUS

TIJDMODUS (1) Handmatige Tijdinstelling Houd de “MODE” toets 3 seconden ingedrukt om de instellingen te openen. Druk op “▼” of “▲”om de instelling te wijzigen, en druk op de “MODE” toets om te bevestigen en naar de volgende instelling te gaan. De volgorde van de instellingen is als volgt: 12/24-uur formaat, Uur, Minuut, Seconde, Jaar, Maand/Dagvolgorde, Maand, Dag, Temperatuureenheid, en eenheid van Hoogteligging. Als u 15 seconden geen toets indrukt, keert de display automatisch terug naar de vorige modus. Druk op de “COMPASS” toets om de Tijdinstellingmodus te verlaten. (2) Dagelijkse Alarminstelling Druk op de “TIME/AL” toets om de weergave van de Alarmtijd in te schakelen. (“AL” icoontje verschijnt op de LCD ), houd de “TIME/AL” toets 3 seconden ingedrukt om de instellingmodus van de alarmklok te openen. Druk op “▼”of “▲” om de instelling te wijzigen, en druk op de “TIME/AL” toets om te bevestigen en naar de volgende instelling te gaan.NL 4 De volgorde van de instellingen is als volgt: Uur, Minuut en Alarm ON ( )/OFF ( ). Wanneer het alarm is ingeschakeld, verschijnt het symbooltje “ ”, wanneer het is uitgeschakeld, zal het symbooltje “ ” verdwijnen. Wanneer het alarm klinkt, zal “ ” knipperen en kunt u op een willekeurige toets drukken om het alarm te stoppen. Als u voor 15 seconden op geen enkele toets drukt, zal het alarm na 2 minuten automatisch stoppen.

HOOGTEMETER EN BAROMETER

Nadat de batterij is geïnstalleerd, zal het apparaat automatisch starten met de barometerlezingen en tevens de maximum zeeniveaudruk meten. (1) De Hoogtemeter Instellen en Terugstellen Hoogtemeter: metingen in meter of voet, bereik: -400 ~ 9000 meter. Het apparaat verstrekt beide de huidige hoogteligging en maximum hoogteligging. (i) Huidige Hoogteliggingweergave . (ii) Maximum Hoogteliggingweergave (“MAX” icoontje weergegeven op de LCD). Druk op de “ALT” toets om de hoogtemetermodus te openen. Druk nogmaals op de “ALT” toets om de maximum hoogteligging weer te geven. Wanneer de LCD de huidige hoogteligging toont, kunt u de “ALT” toets 3 seconden ingedrukt houden om de instelling te openen. Druk op “▼”of “▲” om de hoogteligging te wijzigen, en druk op de “MODE” toets om te bevestigen en de instelling te verlaten. Druk gelijkertijd op “▼”en “▲” om de huidige hoogteliggingwaarde terug te stellen op 0. Wanneer de LCD de maximum hoogteligging toont, kunt u gelijkertijd op “▼” en “▲” drukken om de maximum hoogteliggingregistratie te wissen en terug te stellen op 0. (2) Zeeniveaudruk een Weersvoorspellingicoontjes instellen (i) Huidige barometrische druk: . (ii) Zeeniveaudruk (“SEA” icoontje weergegeven op de LCD). Druk op de “BARO” toets om de Barometermodus te openen, de LCD zal de huidige barometrische druk weergeven, druk nogmaals op de “BARO” toets om de zeeniveaudruk weer te geven. Wanneer de Zeeniveaudruk wordt weergegeven, kunt u de “BARO” toets 3 seconden ingedrukt houden om de instelling te openen. Druk op “▼” of “▲”om de instelling te wijzigen, en druk op de “MODE” toets om te bevestigen en naar de volgende instelling te gaan. De volgorde van de instellingen is als volgt: zeeniveaudruk, icoontjes wisselen voor weersvoorspelling. (De Weersvoorspelling wordt door de volgende vier animaties vertegenwoordigd).NL 5

De weersvoorspelling zal 6 uur na het invoeren van de huidige weerstatus de eerste voorspelling starten. Opmerking: (1) Meting van barometrische druk en zeeniveaudruk uitgedrukt in hpa, mmHG of inHG. Wanneer de zeeniveaudruk varieert, zal de hoogteligging zich dienovereenkomstig aanpassen. (2) Het bereik van de zeeniveaudruk is 900mbar ~1100mbar. (3) betekent Lichtbewolkt betekent Bewolkt betekent Regenachtig betekent Zonnig KOMPAS Het kompas toont de richting in graden naar het Noorden samen met 16 kardinale punten. Druk op de “COMPASS” toets om de Kompasmodus te openen, houd het apparaat a.u.b. horizontaal. Richt de 12-uur positie van het apparaat in de richting die u wilt meten. Zoals te zien in de grafiek hieronder, is de momenteel gemeten richting WSW 223°. Het pijltje “▲” is altijd op het Noorden gericht. Wanneer de richting van het kompas op het Noorden is gericht (graden voor -12,5 tot +12,5), zal het richtingicoontje buiten worden weergegeven. Als u 30 seconden op geen enkele toets drukt, schakelt het apparaat het kompas automatisch uit en keert het terug op temperatuurmodus. Opmerking:NL 6

1. Het kompas moet waterpas worden gehouden wanneer in gebruik. Een meting nemen terwijl het apparaat

niet horizontaal is (t.o.v. de horizon) kan tot grote meetfouten leiden.

2. Meet de richting altijd in de open lucht, omdat het zeer gevoelig is voor verstorende, magnetische bronnen

magnetism. Richting Betekenis Richting Betekenis Richting Betekenis Richting Betekenis

Noord NNE Noord- noordoost

Noordoost ENE Oost- noordoost

Oost ESE Oost- zuidoost

zuidoost SSE Zuid- zuidoost

Zuid SSW Zuid- zuidwest

zuidwest WSW West- zuidwest

Noordwest NNW Noord- noordwest (1) Kompassensor ijken Het kompas moet worden geijkt vóór gebruik OF nadat de batterij is vervangen. Houd in Kompasmodus de “COMPASS” toets 3 seconden ingedrukt om de ijkmodus voor de kompassensor te openen, druk op de “COMPASS” toets om het ijken te starten. Houd het apparaat waterpas of plaats het op een niet-metalen tafel/bureau, onthoud de richting van het pijltje op de LCD en draai het kompas langzaam één volledige slag rechtsom.

Wanneer de procedure is voltooid, zal de LCD “OK” weergeven als de ijking is geslaagd of “Fail” als het is mislukt, zoals hieronder te zien. (2) De Declinatiehoek instellen De hoek tussen het magnetische noorden en het werkelijke noorden wordt de magnetische declinatie genoemd. De magnetische polen van de aarde variëren met verloop van tijd en verschillen ook per locatie. Zoek naar de declinatiehoek op een map of via het web en stel vervolgens de declinatie in op dit apparaat om het verschil tussen magnetisch noorden en werkelijk noorden te corrigeren. Vergeet a.u.b. niet dat als u dit niet instelt, kunnen de lezingen van het kompas verkeerd zijn. Houd in Kompasmodus de “COMPASS” toets voor 3 seconden ingedrukt om de ijkmodus voor deNL 7 kompassensor te openen, druk op de “MODE” toets om de instelling van de declinatiehoek te openen. De hoek dient op de LCD te knipperen. (in het onderstaande voorbeeld zal “ 0°” op de LCD knipperen) Druk op “▼” of “▲” om de hoekwaarde aan te passen binnen een bereik van -90° tot 90°, en druk op de “MODE” toets om de instelling te bevestigen en verlaten. TEMPERATUUR Wanneer de kompasmodus is uitgeschakeld, zal de LCD in de 2e rij bovenin de temperatuurlezing weergegeven uitgedrukt in eenheid °C of °F, binnen een bereik van -20°C tot 60°C. Wanneer de temperatuur lager is dan -20°C, zal de LCD display LL.L°C tonen. Wanneer de temperatuur hoger is dan 60°C, zal de LCD display HH.H°C weergeven. ACHTERGRONDLICHT/TOETSVERGRENDELING Druk op de “LIGHT” toets om het achtergrondlicht voor 5 seconden in te schakelen. Houd de “LIGHT” toets voor 3 seconden ingedrukt, het toetsenpaneel zal worden vergrendeld en het icoontje zal op de LCD display verschijnen. Houd de “LIGHT” toets voor 3 seconden ingedrukt om het toetsenpaneel te ontgrendelen.

UITSCHAKELEN VAN DE METER

Verwijder de batterijen.

Houd de "▼"& "▲"-toets tegelijk ingedrukt en druk met een naald eenmaal op de "reset"-toets. Zodra de meter "VER" weergeeft, kunnen de toetsen "▼"&"▲" worden losgelaten. Het toestel bereidt zich voor om uit te schakelen. Wanneer de LCD "t tESt" weergeeft, schudt u het toestel even binnen de 30 seconden en de LCD zal "tPass" en "Pass" weergeven. Het toestel geeft "SLEEP" weer en wordt uitgeschakeld, inclusief LCD en alle functies, wanneer het aftellen van 60 seconden 0 bereikt. Na het uitschakelen worden alle opnamen en instellingen teruggezet.

INSCHAKELEN VAN DE METER

Plaats de batterijen terug.NL 8

Houd de "LIGHT" & "COMPASS" knoppen ingedrukt om de meter te starten. BEWEGINGSMODUS Wanneer het toestel detecteert dat u beweegt of wanneer u op de "ALTI"-toets drukt, komt u in de bewegingsmodus. De veranderingen in luchtdruk worden gebruikt om de hoogtemeter te berekenen. RUSTMODUS Als het toestel 5 minuten stilstaat en de "ALTI" knop niet is ingedrukt, start de slaapstand. De veranderingen in luchtdruk worden gebruikt voor weersvoorspellingen. Specificaties: Meetbereik van thermometer: -20°C ~ +60°C (-4°F tot +140°F) Meetbereik van hoogtemeter: -400 ~ 9000 meter Meetbereik van barometer: 300mbar ~ 1100 mbar Voeding: Batterij: CR2032 lithium x 2 stuks Afmetingen: 54 x 103 x 17 mm

Vorrzorgsmaatregelen Stel het apparaat niet bloot aan overmatige krachten of schokken. Stel het apparaat niet bloot aan hoge temperaturen, direct zonlicht, stof en vocht. Niet onderdompelen het apparaat in water Vermijd contact met bijtende stoffen. Gebruik het apparaat niet in een vuur. Deze kan ontploffen. Niet open de behuizing en niet manipuleren structurele componenten van het apparaat. Batterijvoorschriften Gebruik uitsluitend alkaline batterijen, geen oplaadbare batterijen. Installeer batterijen correct volgens de polariteitmarkeringen (+/-). Vervang altijd een volledige set batterijen. Combineer nooit gebruikte en nieuwe batterijen. Verwijder onmiddellijk uitgeputte batterijen. Verwijder batterijen wanneer niet in gebruik. Batterijen nooit opladen of in vuur werpen om ontploffing te voorkomen. Houd de batterijen niet in de nabijheid van metalen voorwerpen. Een contact kan een kortsluiting veroorzaken. Houd alle batterijen buiten bereik van kinderen omdat ze een verstikkingsgevaar vormen. Bewaar de verpakking voor eventueel toekomstig gebruik. Gebruik het product alleen voor het doel waarvoor deze bestemd! Verordening verwijdering batterijen Oude batterijen horen niet in het huisvuil. Als batterijen in het milieu terechtkomen kunnen deze milieu en gezondheidsproblemen tot gevolg hebben. U kunt gebruikte batterijen kosteloos bij uw handelaar of inzamelplaatsen teruggeven. U bent als verbruiker wettelijk verplicht oude batterijen, als omschreven, in te leveren. Verordening verwijdering elektrische apparaten Dit symbool betekent dat elektrische apparatuur, wanneer hij het eind van zijn levensduur bereikt, niet mag worden afgevoerd met het gewone huishoudelijk afval. Breng de apparaat naar het plaatselijke inzamelpunt voor afval of recyclingcentrum. Dit is van toepassing voor alle landen van de Europese Unie en op de overige Europese landen met een systeem voor gescheiden afvalinzameling.IT 1 EA3050 - Bussola digitale con altimetro Caratteristiche La funzione della bussola digitale fornisce il grado, la freccia che indica il nord e le letture del punto cardinale. Intervallo bussola da -0° a 359°, 1-16 puntatori (grafici) Angolo di declinazione regolabile per regioni con variazione magnetica Altimetro: misure in metri o piedi Misurazione pressione barometrica e al livello del mare in hPa, mmHG o inHG. Icone previsioni meteorologiche: Soleggiato, leggermente nuvoloso, nuvoloso e piovoso Ora e data Sveglia giornaliera Lettura della temperatura con unità °C o °F Impermeabile Laccetto incluso per un facile trasporto. Aspetto principale
