NÁVOD K OBSLUZE EA 3050 Techno Line

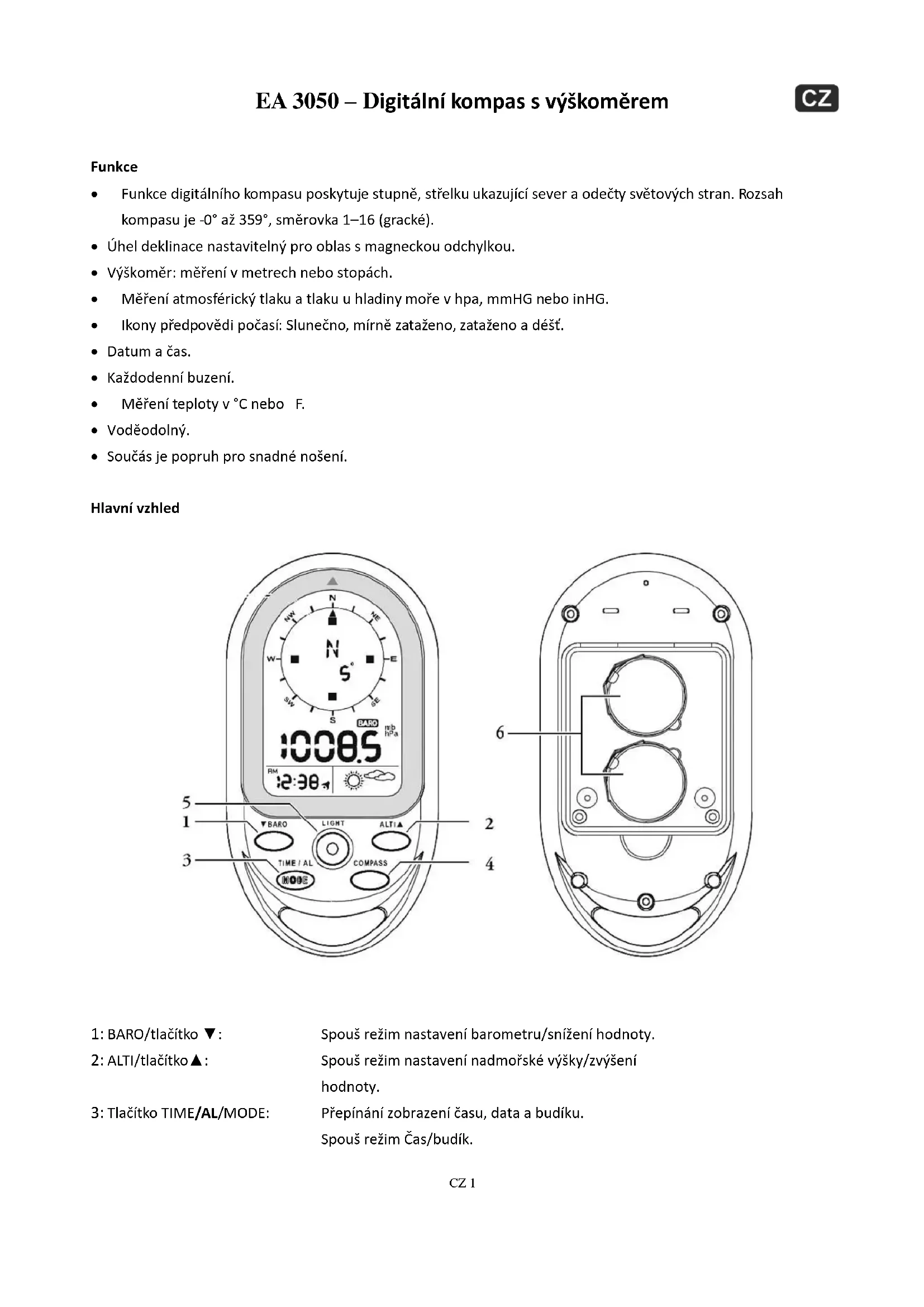

1: BARO/tlačítko ▼: Spouští režim nastavení barometru/snížení hodnoty. 2: ALTI/tlačítko▲: Spouští režim nastavení nadmořské výšky/zvýšení hodnoty. 3: Tlačítko TIME/AL/MODE: Přepínání zobrazení času, data a budíku. Spouští režim Čas/budík.CZ 2 4: Tlačítko COMPASS: Spouští režim nastavení kompasu. Ukončí všechny režimy nastavení. 5: Tlačítko LIGHT/ZÁMEK: Zapne se podsvícení. Zamknutí/odemknutí tlačítek.

LCD DISPLEJ 1: Světová strana když je kompas nasměrován na sever 2: Střelka 3: Teplota: zobrazí se, když není spuštěný režim kompasu 4: Indikátor slabé baterie 5: Zobrazí se v režimu Výškoměr 6: Ukazuje maximální nadmořskou výšku 7: Ukazuje formát zobrazení den a měsíc 8: AM/PM 9: Rok 10: Tlačítka jsou zamknutá 11: Zobrazí se, když je ukázán tlak u hladiny moře 12: Zobrazí se v režimu Barometr 13: Jednotky tlaku vzduchu. 14: Jednotky nadmořské výšky, zobrazí se v režimu Nadmořská výška 15: Předpověď počasí 16: Zobrazí se v režimu BudíkCZ 3 17: Zobrazí se, když je spuštěný budík Nastavení: Malým šroubovákem odšroubujte šroub na krytu baterie, baterii vyndejte tenkým předmětem, vložte dvě lithiové baterie CR2032, plusový konec baterie nasměrujte nahoru. Zašroubujte šroub na bateriovém krytu. Když bude baterie slabá, objeví se ikona ( ). Je třeba vyměnit baterie. Hlavní funkce a použití Stisknutím tlačítka MODE přepnete mezi režimy Hodiny, Datum, Rok a Čas budíku.

Stisknutím tlačítek ALTI/▲, BARO/▼, COMPASS přepnete mezi REŽIM

(1) Ruční nastavení času Stiskněte tlačítko „MODE“, držte ho po dobu 3 sekund a otevřete nastavení. Stisknutím tlačítka „▼“ nebo „▲“ změníte nastavení, stisknutím tlačítka „MODE“ nastavení potvrdíte a přejdete na další nastavení. Pořadí nastavení je následující: Formát hodin 12/24, hodiny, minuty, rok, pořadí měsíc/den, měsíc, den, jednotky teploty, jednotky tlaku a jednotky nadmořské výšky. Pokud po dobu 15 sekund nestisknete žádné tlačítko, displej se vrátí do předchozího režimu. Režim nastavení času ukončíte stisknutím tlačítka „COMPASS“. (2) Nastavení každodenního buzení Stisknutím tlačítka „TIME/AL“ přejdete na zobrazení času buzení. (Na LCD displeji se objeví ikona „AL“, ), po dobu 3 sekund držte tlačítko „TIME/AL“ a spustíte režim nastavení času buzení. Stisknutím tlačítka „▼“ nebo „▲“ změníte nastavení, stisknutím tlačítka „TIME/AL“ nastavení potvrdíte a přejdete na další nastavení. Pořadí nastavení je následující: Hodiny, minuty a Budík ZAP ( ）/VYP ( ).CZ 4 Když je budík zapnutý, objeví se symbol „ “, když je vypnutý, symbol „ “ zmizí. Když bude budík zvonit, bude symbol „ “ blikat. Buzení vypnete stisknutím jakéhokoli tlačítka. Pokud do 15 sekund nestisknete žádné tlačítko, budík se automaticky po 2 minutách vypne.

Po vložení baterie zařízení automaticky změří atmosférické údaje a také maximální tlak u hladiny moře. (1) Nastavení a resetování výškoměru Výškoměr: měří v metrech nebo ve stopách, rozsah: -400–9000 metrů. Zařízení udává aktuální nadmořskou výšku i maximální nadmořskou výšku. (i) Zobrazení aktuální nadmořské výšky . (ii) Zobrazení maximální nadmořské výšky (na LCD se objeví ikona „MAX“). Režim výškoměru otevřete stisknutím tlačítka „ALT“. Dalším stisknutím tlačítka „ALT“zobrazíte maximální nadmořskou výšku. Když je na LCD zobrazena aktuální nadmořská výška, stiskněte tlačítko „ALT“, držte ho po dobu 3 sekund a otevřete nastavení. Stisknutím tlačítka „▼“ nebo „▲“ změníte nadmořskou výšku, stisknutím tlačítka „MODE“ potvrdíte a přejdete na další nastavení. Současným stisknutím tlačítek „▼“ a „▲“ resetujete hodnotu aktuální nadmořské výšky na 0. Když je na LCD displeji zobrazena maximální nadmořská výška, stiskněte současně tlačítka „▼“ a „▲“, zaznamenaná maximální nadmořská výška se smaže a vyresetuje na 0. (2) Nastavení tlaku u hladiny moře a ikony předpovědi počasí (i) Aktuální atmosférický tlam: . (ii) Tlak u hladiny moře (na LCD displeji se objeví ikona „SEA“). Režim Barometr otevřete stisknutím tlačítka „BARO“, na LCD se zobrazí aktuální atmosférický tlak, dalším stisknutím tlačítka „BARO“ se zobrazí tlak u hladiny moře. Když bude zobrazen tlak u hladiny moře, stiskněte na 3 sekundy tlačítko „BARO“ a otevřete nastavení. Stisknutím tlačítka „▼“ nebo „▲“ změníte nastavení, stisknutím tlačítka „MODE“ nastavení potvrdíte a přejdete na další nastavení. Pořadí nastavení je následující: tlak u hladiny moře, přepínání mezi ikonami předpovědi počasí. (Předpověď počasí má čtyři níže uvedené ikony).

Předpověď počasí spustí první předpověď 6 hodin po zadání aktuálního počasí. Poznámka: (1) Atmosférický tlak a tlak u hladiny moře seměří v hpa, mmHG nebo inHG. Když se změní tlak u hladiny moře,CZ 5 příslušně se upraví i nadmořská výška. (2) Rozsah tlaku u hladiny moře je 900 mbar –1100 mbar. znamená Mírně zataženo znamená Zataženo znamená Déšť znamená Slunečno KOMPAS Kompas ukazuje směr ve stupních směřujících na sever spolu se 16 světovými stranami. Stiskněte tlačítko COMPASS, zařízení se přepne do režimu Kompas. Držte zařízení v horizontální poloze. Nasměrujte pozici zařízení „12 hodin“ směrem, který chcete změřit. Jak ukazuje níže uvedený obrázek, směr vašeho měření je WSW (ZJZ) 223°. Šipka „▲“ vždy směřuje na sever. Když bude směr kompasu směřovat na sever, (stupně -12,5 až +12,5), bude směrová ikona zobrazena venku. Pokud nebude po dobu 30 sekund stisknuto žádné tlačítko, zařízení kompas automaticky vypne a vrátí se zpět do režimu Teplota. Poznámka:

1. Kompas musí při použití být ve vodorovné poloze. Měření prováděné ve chvíli, kdy zařízení není v horizontální

poloze (k horizontu), způsobí velké chyby měření.

2. Měření vždy provádějte na otevřeném prostranství, protože jej lze snadno ovlivnit rušivými magnetickými

zdroji. Směr Význam Směr Význam Směr Význam Směr Význam

Jih SSW Jiho- Jihozápad

Jihozápad WSW Západo- Jihozápad

(1) Kalibrace senzoru kompasu Kompas musí být kalibrován před použitím NEBO při výměně baterie. V režimu KOMPAS držte po dobu 3 sekund tlačítko „COMPASS“ a otevřete režim kalibrace senzoru kompasu, stisknutím tlačítka „COMPASS“ kalibraci spustíte. Zařízení udržujte ve vodorovné poloze nebo na desce nekovového stolu, sledujte šipku zobrazenou na LCD displeji a pomalu otáčejte kompasem ve směru hodinových ručiček až do dokončení jedné celé otáčky.

Pokud byl kalibrace úspěšná, zobrazí se po dokončení na displeji „OK“, pokud úspěšná nebyla, zobrazí se „Fail“, jak je uvedeno níže. (2) Nastavení úhlu deklinace Úhel mezi magnetickým severem a skutečným severem se nazývá magnetická deklinace. Zemské magnetické póly postupem času kolísají a také se liší místo od místa. Najděte deklinaci na mapě nebo webové stránce, pak nastavte deklinaci na tomto zařízení a vyrovnejte rozdíl mezi magnetickým severem a skutečným severem. Vezměte prosím na vědomí, že pokud tento postup neprovedete, mohou být hodnoty naměřené kompasem chybné. V režimu KOMPAS držte po dobu 3 sekund tlačítko „COMPASS“ a otevřete režim kalibrace senzoru kompasu, stisknutím tlačítka „MODE“ a spusťte nastavení úhlu deklinace. Úhel bude na LCD displeji blikat. (níže je uveden příklad, kdy bliká „0°“)CZ 7

Stisknutím tlačítka „▼“ nebo „▲“ změníte hodnotu úhlu v rozsahu od -90° do +90°, stisknutím tlačítka „MODE“ potvrdíte a nastavení ukončíte. TEPLOTA Když bude režim kompasu vypnutý, budou na 2 horních řádcích LCD displeje uvedeny teplotní údaje v °C nebo °F, rozsah od -20 °C do 60 °C. Když bude teplota nižší než -20 °C, LCD displej zobrazí LL.L°C. Když bude teplota vyšší než 60 °C, LCD displej zobrazí HH.H°C.

PODSVÍCENÍ/ZÁMEK TLAČÍTEK

Stisknutím tlačítka LIGHT na 5 sekund zapnete podsvícení. Stisknutím tlačítka LIGHT a jeho podržením na dobu 3 sekund zamknete tlačítka a na LCD displeji se zobrazí ikona . Stisknutím a držením tlačítka LIGHT po dobu 3 sekund tlačítka opět odemknete.

Vyjměte baterie. nebo Stiskněte a podržte současně tlačítka "▼" a "▲" a jehlou jednou stiskněte tlačítko "reset". Jakmile se na displeji zobrazí "VER", můžete tlačítka "▼" a "▲" uvolnit. Přístroj se připraví na vypnutí. Když se na displeji LCD zobrazí "t tESt", během 30 sekund krátce zatřeste přístrojem a na displeji LCD se zobrazí "tPass" a "Pass". Když odpočítávání 60 sekund dosáhne hodnoty 0, zobrazí se na displeji "SLEEP" a přístroj se vypne, včetně LCD displeje a všech funkcí. Po vypnutí se resetují všechny záznamy a nastavení.

Znovu vložte baterie. nebo Stisknutím a podržením tlačítek "LIGHT" a "COMPASS" spustíte měřič.CZ 8

Když jednotka zjistí, že se pohybujete, nebo když stisknete tlačítko "ALTI", vstoupíte do režimu pohybu. Změny tlaku vzduchu se používají k výpočtu výškoměru.

Pokud je přístroj po dobu 5 minut v klidu a nebylo stisknuto tlačítko "ALTI", spustí se režim spánku. Změny tlaku vzduchu se používají k předpovědi počasí. Specifikace: Rozsah měření teploměru: -20 °C – +60 °C (-4 °F až +140 °F) Rozsah měření výškoměru: -400 – 9 000 metrů Rozsah měření barometru: 300 mbar – 1 100 mbar Napájení: Baterie: 2x lithiová baterie CR2032 Rozměry: 54 x 103 x 17 mm

Upozornění Nevystavujte přístroj nadměrné síle nebo nárazu. Nevystavujte přístroj extrémním teplotám, přímému slunečnímu záření, prachu nebo vlhkosti. Nikdy neponořujte do vody. Vyhněte se kontaktu s korozívními materiály. Nevhazujte tento přístroj do ohně, mohl by explodovat. Neotevírejte vnitřní pouzdro nebo manipulovat s jakýmikoli součástí této jednotky. Baterie a bezpečnostní varování Používat pouze alkalické baterie. Nepoužívejte dobíjecí baterie. Baterie vkládejte správně odpovídající polaritou (+/-). Vždy vyměňte kompletní sadu baterií. Nikdy nemíchejte použité a nové baterie. Okamžitě odstraňte vybité baterie. Baterie vyjměte, když není zařízení v provozu. Nenabíjejte a nevhazujte baterie do ohně, mohly by explodovat. Ujistěte se, že jsou baterie uloženy mimo dosah kovových předmětů, neboť kontakt může způsobit zkrat. Nevystavujte baterie extrémním teplotám nebo vlhkosti nebo přímému slunečnímu záření. Ukládejte baterie mimo dosah dětí. Existuje riziko udušení. Výrobek používejte pouze ke stanovenému účelu! Všimněte si požadavky podle baterie-směrnice Staré baterie nepatří do domovního odpadu, protože by mohly způsobit škody na zdraví a životní prostředí. Můžete se vrátit použité baterie a akumulátory bezplatně na vašich prodejců a sběrných míst. Koncový uživatel se zavazuje zákon přivézt potřebné baterie distributorům a dalších sběrných míst! Všimněte si požadavky podle zlikvidovat elektrická zařízení Tento symbol znamená, že je potřeba likvidovat elektrická zařízení odděleně od běžného domácího odpadu na konci jeho životnosti. Přístroju vraťte do místního sběrného místa nebo centra pro recyklaci. To platí pro všechny země Evropské unie a ostatní evropské země se samostatným systémem shromažďování odpadu.PL 1 EA 3050 - cyfrowy kompas z wysokościomierzem Funkcje Funkcja cyfrowego kompasu umożliwia odczyt stopni, strzałki północy i punktu kardynalnego. Zakres kompasu od 0° do 359°, 1-16 wskaźników (graficznych) Kąt deklinacji regulowany dla regionów z deklinacją magnetyczną Wysokościomierz: wykonuje pomiaru w metrach lub stopach Pomiar ciśnienia atmosferycznego i ciśnienia na poziomie morza w hpa, mmHG lub inHG Ikony prognozy pogody: słonecznie, częściowe zachmurzenie, zachmurzenie i deszcz Czas i data Alarm dzienny Odczyt temperatury w °C lub °F Wodoodporny Dołączona tasiemka ułatwiająca noszenie. Wygląd podstawowy
