BEDIENUNGSANLEITUNG EA 3050 Techno Line

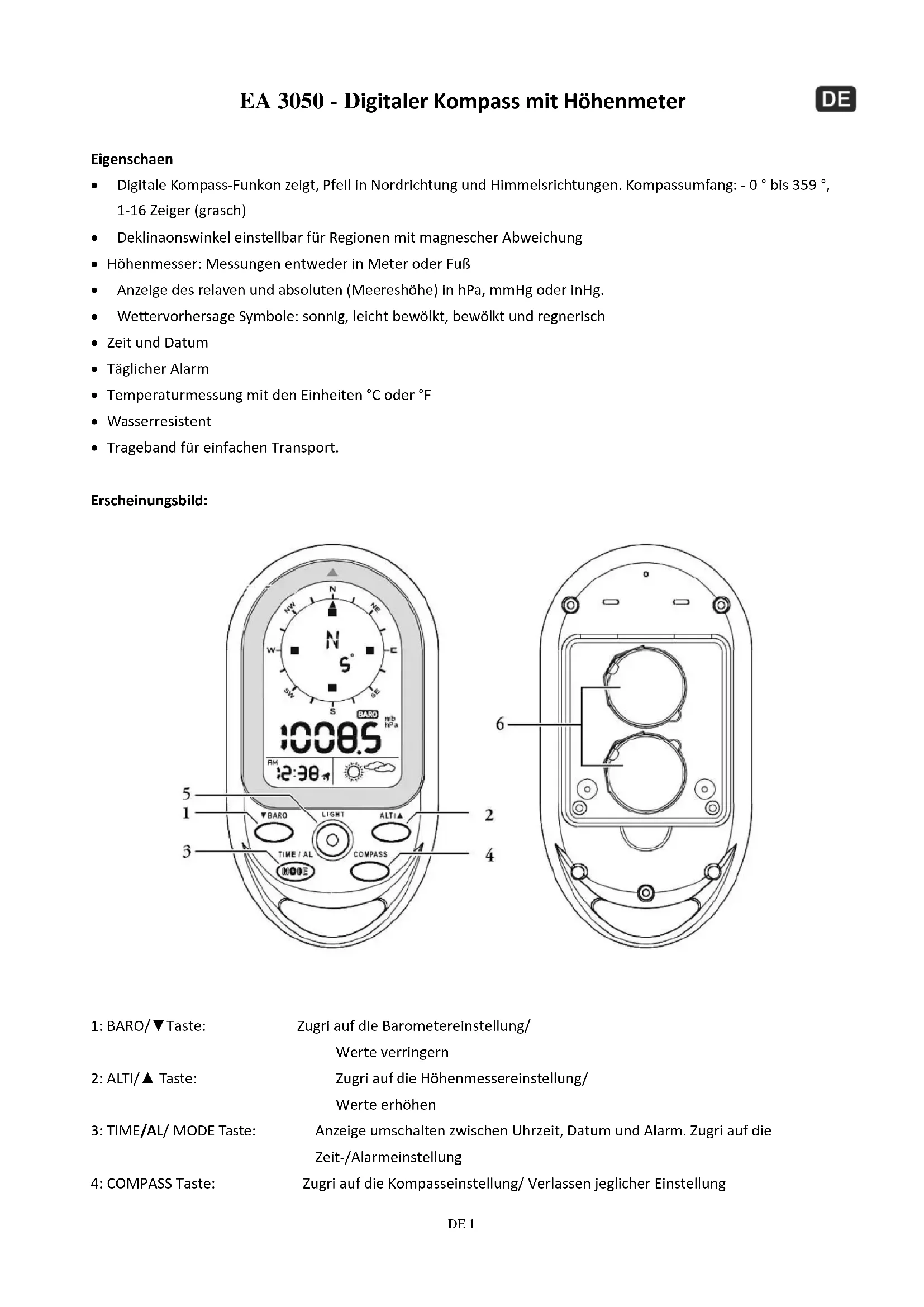

DE 1 EA 3050 - Digitaler Kompass mit Höhenmeter Eigenschaften Digitale Kompass-Funktion zeigt, Pfeil in Nordrichtung und Himmelsrichtungen. Kompassumfang: - 0 ° bis 359 °, 1-16 Zeiger (grafisch) Deklinationswinkel einstellbar für Regionen mit magnetischer Abweichung Höhenmesser: Messungen entweder in Meter oder Fuß Anzeige des relativen und absoluten (Meereshöhe) in hPa, mmHg oder inHg. Wettervorhersage Symbole: sonnig, leicht bewölkt, bewölkt und regnerisch Zeit und Datum Täglicher Alarm Temperaturmessung mit den Einheiten °C oder °F Wasserresistent Trageband für einfachen Transport. Erscheinungsbild:

1: BARO/▼Taste: Zugriff auf die Barometereinstellung/ Werte verringern 2: ALTI/▲ Taste: Zugriff auf die Höhenmessereinstellung/ Werte erhöhen 3: TIME/AL/ MODE Taste: Anzeige umschalten zwischen Uhrzeit, Datum und Alarm. Zugriff auf die Zeit-/Alarmeinstellung 4: COMPASS Taste: Zugriff auf die Kompasseinstellung/ Verlassen jeglicher EinstellungDE 2 5: LIGHT/LOCK Taste: Anschalten des Rücklichtes; Tasten sperren/entsperren 6: BATTERIEFACH LCD Anzeige 1: Orientierungspunkt, wenn der Kompass in Richtung Norden zeigt 2: Richtungszeiger 3: Temperatur: wird außerhalb des Kompassmodus angezeigt. 4: Batterieendanzeige 5: Wird im Höhenmetermodus angezeigt 6: Zeigt die maximale Höhe an 7: Zeigt das Anzeigeformat für den Tag und den Monat an 8: AM / PM 9: Jahr 10: Tastatur ist gesperrt 11: Wird bei Druck auf Meereshöhe angezeigt 12: Wird im Barometermodus angezeigt 13: Einheiten des Luftdrucks 14: Einheiten der Höhenmessung, werden im Höhenmessermodus angezeigt 15: Wettervorhersage 16: Wird im Alarmmodus angezeigt 17: Wird bei aktiviertem Alarm angezeigtDE 3 Inbetriebnahme: Nutzen Sie einen kleinen Schraubenzieher um die Schraube an der Batterieabdeckung zu entfernen und entnehmen Sie die Batterie mit Hilfe eines dünnen Stäbchens. Legen Sie 2 PCS CR2032 Lithium Batterien ein, mit der positiven Seite nach oben gerichtet, bevor Sie die Schraube wieder in die Batterieabdeckung eindrehen. Bei niedrigen Batterien wird das Batterieendanzeige-Symbol ( ) angezeigt werden. Die Batterien sollten gewechselt werden. Hauptfunktion und Bedienung Drücken Sie die MODE Taste um zwischen den Modi Uhr, Datum, Jahr und Alarmuhr zu wechseln

Drücken Sie die ALTI/▲, BARO/▼, COMPASS Tasten um zwischen folgenden Modi zu wechseln:

ZEITMODUS (1) Manuelle Zeiteinstellung Drücken Sie die “MODE” Taste für 3 Sekunden um in die Zeiteinstellung zu gelangen. Drücken Sie “▼”oder “▲” um die Einstellung zu ändern, drücken Sie die “MODE” Taste um zu bestätigen und um in die nächste Einstellung zu gelangen. Die Einstellungssequenz ist folgendermaßen: 12/24 Stundenformat, Stunde, Minute, Sekunde, Jahr, Monat/Tag Sequenz, Monat, Tag, Temperatureinheit, Druckeinheit und Höhenmessereinheit. Die Anzeige wird zum vorherigen Modus zurückkehren, sofern innerhalb von 15 Sekunden keine Taste gedrückt wird. Drücken Sie die “COMPASS” Taste um den Zeiteinstellungsmodus zu verlassen. (2) Tägliche Alarmeinstellung Drücken Sie die “TIME/AL” Taste um zur Alarmzeitanzeige zu gelangen. (“AL” Symbolanzeige auf dem LCD ), Drücken Sie die “TIME/AL” Taste für 3 Sekunden um in die Weckereinstellung zu gelangen. Drücken Sie “▼”oder “▲” um die Einstellung zu ändern, drücken Sie die “TIME/AL” Taste um zu bestätigen und in die nächste Einstellung zu gelangen. . Die Einstellungssequenz ist folgendermaßen: Stunde, Minute und Alarm On( ）/OFF( )DE 4 Das Symbol “ ” erscheint, wenn der Alarm angeschaltet ist und verschwindet, wenn der Alarm ausgeschaltet ist. Drücken Sie eine beliebige Taste um den Alarm zu beenden, wenn “ ” aufleuchtet und der Alarmton ertönt. Der Alarm wird automatisch beendet und nach 2 Minuten erneut erklingen, wenn keine Taste innerhalb von 15 Sekunden gedrückt wird.

HÖHENMESSER UND BAROMETER

Das Messgerät wird automatisch Messungen für den Luftdruck durchführen, sobald eine Batterie eingelegt wurde. (1) Höhenmesser einstellen und zurücksetzen: Höhenmesser: misst entweder in Metern oder Fuß, Reichweite: -400 ~ 9000 Meter. Das Messgerät zeigt die gegenwärtige Höhenmessung als auch die maximale Höhenmessung an. (ⅰ)gegenwärtige Höhenmessungsanzeige (ⅱ)maximale Höhenmessungsanzeige (“MAX” Symbol auf der LCD Anzeige) Drücken Sie die “ALT” Taste um in den Höhenmessermodus zu wechseln und drücken Sie die “ALT” Taste erneut um die maximale Höhenmessung anzuzeigen. Drücken Sie die “ALT” Taste für 3 Sekunden während der LCD die gegenwärtige Höhenmessung zeigt um in die Einstellung zu gelangen. Drücken Sie “▼”oder “▲” um den Höhenmesser anzupassen und drücken Sie die “MODE” Taste um die Einstellung zu bestätigen und zu beenden. Drücken Sie “▼” und “▲” zur gleichen Zeit um den gegenwärtige Höhenmessungswert auf 0 zurückzusetzen. Drücken Sie “▼” und “▲” zur gleichen Zeit, während der LCD die maximale Höhenmessung anzeigt, um den maximalen Höhenmessungswert auf 0 zurückzusetzen und jegliche Aufzeichnungen zur maximalen Höhenmessung zu löschen. (2) Einstellen des Luftdrucks auf Meereshöhe und Wettervorhersage-Symbole (ⅰ) Aktueller Luftdruck: (ⅱ) Luftdruck auf Meereshöhe: (“SEA” Symbol auf dem LCD) Drücken Sie die “BARO” Taste um in den Barometermodus zu wechseln und auf dem LCD wird der gegenwärtige Luftdruck angezeigt. Drücken Sie die “BARO” Taste erneut um den Luftdruck auf Meereshöhe anzeigen zu lassen. Drücken Sie die “BARO” Taste für 3 Sekunden in der Anzeige für den Luftdrück auf Meereshöhe um in die Einstellung zu gelangen. Drücken Sie “▼”oder “▲” um die Einstellung zu ändern und drücken Sie die “MODE” Taste um zu bestätigen und in die nächste Einstellung zu wechseln. Die Einstellungssequenz ist folgendermaßen: Luftdruck auf Meereshöhe, Einstellung der Wettervorhersage-Symbole. (Die Wettervorhersage hat die vier folgenden Animationen) .DE 5 Die Wettervorhersage beginnt 6 Stunden nach der Eingabe des gegenwärtigen Wetterstatus mit der ersten Vorhersage für den gegenwärtigen Wetterstatus. Notiz: (1) Luftdruck und Meeresspiegel Druckmessung in hPa, mmHg oder inHg. Wenn derDruck auf Meereshöhe geändert wird, passt sich die Höhe entsprechend an. Die Höheneinstellung muss anschließend ggfs. angepasst werden. (2) Der Anzeigebereich für Luftdruck auf Meereshöhe beträgt 900mbar ~1100mbar. (3) leicht bewölkt bewölkt regnerisch sonnig

KOMPASS Der Kompass zeigt zusammen mit 16 Himmelsrichtungen die Peilung in Grad nach Norden Drücken Sie die COMPASS Taste, damit das Messgerät in den Kompassmodus wechselt. Halten Sie das Messgerät horizontal und lassen Sie die 12-Uhr-Position in die zu messende Richtung zeigen. Im unteren Beispiel wird WSW 223° gemessen und der “▲” Pfeil zeigt immer nach Norden. Zeigt die Kompassausrichtung nach Norden (Gradzahlen zwischen -12.5 und +12.5), dann werden die Himmelsrichtungen außerhalb angezeigt. Wenn für 30 Sekunden keine Taste gedrückt wird kehrt das Messgerät automatisch in den Temperaturmodus zurück.

1. Der Kompass muss in einer ebene Lage gehalten werden. Messungen, die nicht in einer horizontalen Lage

durchgeführt werden, können große Messfehler enthalten.

2. Führen Sie den Orientierungsvorgang immer außerhalb durch, denn störende, magnetische Quellen können die

Messung stark beeinflussen. Richt- ung Bedeut- ung Richt- ung Bedeut- ung Richt- ung Bedeut- ung Richt- ung Bedeut- ung

Südost SSE Süd- Südost

Süd SSW Süd- Südwest

Südwest WSW West- Südwest

Nordwest NNW Nord- Nordwest (1) Kompass-Sensor-Kalibrierung Der Kompass sollte vor der Nutzung ODER beim Batteriewechsel kalibriert werden. Drücken Sie die “COMPASS” Taste für 3 Sekunden im Kompassmodus um in den Kompass-Sensor-Kalibrierungsmodus zu gelangen und drücken Sie die COMPASS Taste um die Kalibrierung zu beginnen. Halten Sie das Messgerät in einer waagerechten Position oder stellen Sie es auf einen nicht-metallischen Tisch. Drehen Sie den Kompass eine komplette Umdrehung im Uhrzeigersinn, entsprechend der folgenden Darstellung.

Nach einer erfolgreichen Kalibrierung wird “OK” auf dem LCD angezeigt oder der LCD zeigt nach einer fehlgeschlagenen Kalibrierung “FAIL” an. (2) Einstellung des Deklinationswinkel Der Winkel zwischen dem magnetischen Norden und dem tatsächlichen Norden wird magnetische Deklination genannt. Die magnetischen Pole der Erde verändern sich mit der Zeit und unterscheiden sich von Ort zu Ort. Finden Sie die Deklination auf einer Karte oder im Internet und stellen Sie die Deklination auf ihrem Messgerät ein, um die Differenz zwischen magnetischen und tatsächlichen Norden zu überbrücken. Bitte beachten Sie, dass jegliche Messungen fehlerhaft seien können, sofern diese Einstellung nicht vorgenommen wird.DE 7 Drücken Sie die “COMPASS” Taste für 3 Sekunden im Kompassmodus um in den Kompass-Sensor-Kalibrierungsmodus zu gelangen und drücken Sie die “MODE” Taste um in die Deklinationswinkeleinstellung zu gelangen. Der Winkel wird auf dem LCD angezeigt. (zum Beispiel, in der folgenden Grafik wird ein Winkel von “ 0° ” auf dem LCD angezeigt) Drücken Sie “▼” oder “▲” um den Winkel innerhalb des Intervalls von -90° bis 90° zu verändern und drücken Sie die “MODE” Taste um die Einstellung zu bestätigen und zu verlassen. TEMPERATUR Die obersten 2 Anzeigereihen des LCD zeigen ihnen Messungen der Temperatur in den Einheiten °C oder °F an, im Intervall von -20°C bis 60°C, sofern der Kompassmodus ausgeschaltet ist. Der LCD zeigt LL.L°C an, wenn die Temperatur unter -20°C fällt und zeigt HH.H°C an, wenn die Temperatur 60°C übersteigt. BELEUCHTUNG/ TASTENSPERRUNG Drücken Sie die LIGHT Taste um das Rücklicht für 5 Sekunden anzuschalten. Drücken Sie die LIGHT Taste für 3 Sekunden um die Tastensperrung zu aktivieren und das Symbol wird auf dem LCD angezeigt. Drücken Sie die LIGHT Taste für 3 Sekunden um die Tastensperrung zu deaktivieren.

ABSCHALTEN DES MESSGERÄTES

Entfernen Sie die Batterien. oder Halten Sie die “▼”& “▲” Taste zur gleichen Zeit gedrückt und nutzen Sie eine Nadel um die “reset” Taste einmalig zu drücken. Sobald das Messgerät „VER“ anzeigt können die “▼”& “▲” Taste losgelassen werden. Das Gerät bereitet die Abschaltung vor. Wenn das LCD "t tESt" anzeigt, schütteln Sie das Gerät kurz innerhalb von 30 Sekunden, und das LCD zeigt "tPass" und "Pass" an. Das Gerät zeigt „SLEEP“ an und wird abgeschaltet, inklusive LCD und aller Funktionen, sobald der Countdown von 60 Sekunden die 0 erreicht. Nach dem Ausschalten werden alle Aufzeichnungen und Einstellungen zurückgesetzt.

EINSCHALTEN DES MESSGERÄTES

Legen Sie die Batterien wieder ein. oderDE 8 Halten Sie die “LIGHT” & “COMPASS” Tasten gedrückt um das Messgerät zu starten. BEWEGUNGSMODUS Wenn das Gerät erkennt, dass Sie sich bewegen oder Sie die "ALTI" Taste drücken gelangen Sie in den Bewegungsmodus. Die Veränderungen des Luftdrucks werden zur Berechnung des Höhenmessers genutzt. RUHEMODUS Befindet sich das Gerät 5 Minuten im Stillstand und die „ALTI“ Taste wurde nicht gedrückt, beginnt der Ruhemodus. Die Änderung des Luftdrucks werden zur Wettervorhersage genutzt. Technische Daten: Thermometer-Messbereich: -20° ~ +60° C (-4° F bis +140° F) Höhenmesser-Messbereich: -400 ~ 9000 Meter Barometer-Messbereich: 300mbar ~ 1100 mbar Stromversorgung: Batterien: CR2032 lithium x 2 pcs Umfang: 54 x 103 x 17 mm Vorsichtsmaßnahmen Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien. Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein. Ersetzen Sie stets einen vollständigen Batteriesatz. Mischen Sie niemals alte und neue Batterien. Entfernen Sie erschöpfte Batterien sofort. Entfernen Sie die Batterien bei Nichtnutzung. Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren. Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann. Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.GB 1 EA 3050 - Digital Compass with Altimeter Features Digital compass function provides degree, north point arrow and cardinal point readings. Compass Range - 0° To 359° , 1-16 pointers (graphical) Declination angle adjustable for regions with magnetic variation Altimeter: measures in either meter or feet Barometer pressure and sea level pressure measurement in hpa, mmHG or inHG. Weather forecast Icons: Sunny, Slightly Cloudy, Cloudy and Rainy Time and Date Daily Alarm Temperature reading with unit °C or °F Water resistant Lanyard included for easy carrying. Main Appearance
