BEDIENUNGSANLEITUNG WS 6815 Techno Line

WS6815 - BEDIENUNGSANLEITUNG

LED-TEMPERATURSTATION MIT FUNKUHR UND ALARMDE2

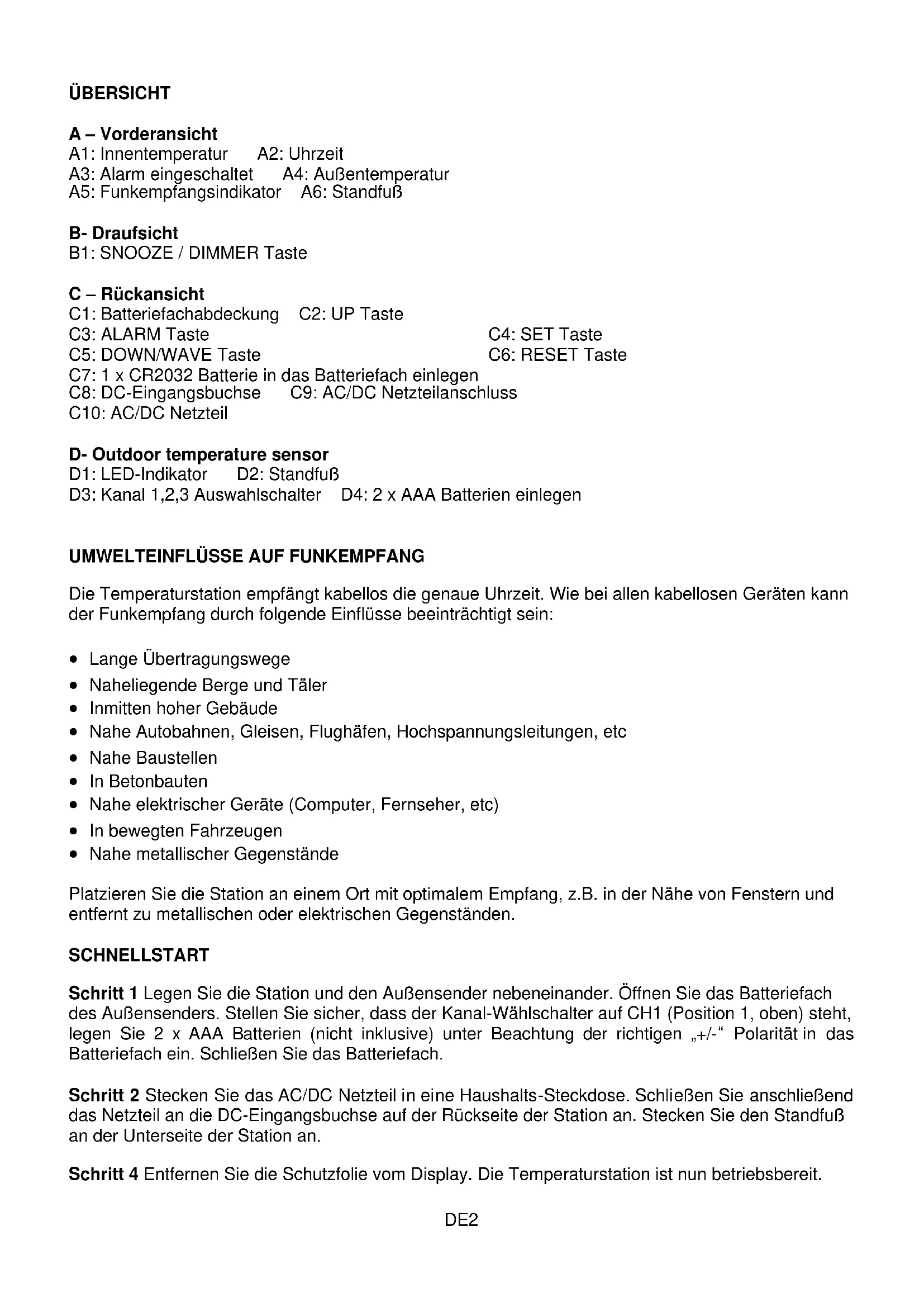

ÜBERSICHT A – Vorderansicht A1: Innentemperatur A2: Uhrzeit A3: Alarm eingeschaltet A4: Außentemperatur A5: Funkempfangsindikator A6: Standfuß B- Draufsicht B1: SNOOZE / DIMMER Taste C – Rückansicht C1: Batteriefachabdeckung C2: UP Taste C3: ALARM Taste C4: SET Taste C5: DOWN/WAVE Taste C6: RESET Taste C7: 1 x CR2032 Batterie in das Batteriefach einlegen C8: DC-Eingangsbuchse C9: AC/DC Netzteilanschluss C10: AC/DC Netzteil D- Outdoor temperature sensor D1: LED-Indikator D2: Standfuß D3: Kanal 1,2,3 Auswahlschalter D4: 2 x AAA Batterien einlegen

UMWELTEINFLÜSSE AUF FUNKEMPFANG

Die Temperaturstation empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein: Lange Übertragungswege Naheliegende Berge und Täler Inmitten hoher Gebäude Nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc Nahe Baustellen In Betonbauten Nahe elektrischer Geräte (Computer, Fernseher, etc) In bewegten Fahrzeugen Nahe metallischer Gegenstände Platzieren Sie die Station an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen. SCHNELLSTART Schritt 1 Legen Sie die Station und den Außensender nebeneinander. Öffnen Sie das Batteriefach des Außensenders. Stellen Sie sicher, dass der Kanal-Wählschalter auf CH1 (Position 1, oben) steht, legen Sie 2 x AAA Batterien (nicht inklusive) unter Beachtung der richtigen „+/-

Polarität in das Batteriefach ein. Schließen Sie das Batteriefach. Schritt 2 Stecken Sie das AC/DC Netzteil in eine Haushalts-Steckdose. Schließen Sie anschließend das Netzteil an die DC-Eingangsbuchse auf der Rückseite der Station an. Stecken Sie den Standfuß an der Unterseite der Station an. Schritt 4 Entfernen Sie die Schutzfolie vom Display. Die Temperaturstation ist nun betriebsbereit.DE3 Die Station empfängt nach wenigen Sekunden die Temperaturdaten des Außensenders. Platzieren Sie diesen nun draußen an einem trockenen und schattigen Ort. BACK-UP BATTERIEN Ist das Netzteil nicht in Gebrauch, erfolgt die Stromversorgung der Station über die Reservebatterien. Die LED-Anzeige wird ausgeschaltet, Uhrzeit und Alarmzeit aber bleiben gespeichert (auch im Falle eines Stromausfalls). Batterien wechseln:

1. Stellen Sie Ihr Gerät mit der Vorderseite nach unten auf eine flache und weiche Oberfläche.

2. Öffnen Sie mit einem Schraubendreher die Abdeckung des Backup-Batteriefachs auf der

Rückseite des Geräts.

3. Schieben Sie die Batteriefachabdeckung an der Unterseite des Geräts ab und entfernen Sie ihn.

4. Legen Sie eine neue CR2032-Lithiumbatterie mit der "+" - Seite nach oben in das Batteriefach ein

5. Schließen Sie die Batteriefachabdeckung und ziehen Sie die Schraube der Batterieklappe fest.

DCF FUNKSIGNALEMPFANG UND FUNKEMPFANG-INDIKATOR

Nachdem die Station betriebsbereit ist, startet der Funkempfang. Das Ikon blinkt. Empfang des Funksignals ( Ikon blinkt) Erfolgreicher Funkempfang ( Ikon bleibt statisch) Fehlgeschlagener Funkempfang ( Ikon verschwindet)

Drücken Sie während des Funkempfangs die / WAVE Taste um den Signalstärke-Indikator anzuzeigen: Wird ein starkes Funksignal empfangen, werden 3 Balken angezeigt . Wird ein schwaches oder gar kein Funksignal empfangen, wird oder angezeigt. Während des Funkempfangs wechselt der Signalstärke-Indikator möglicherweise von 1 Balken zu 2 Balken zu 3 Balken. Dies ist zu erwarten da die Station neben dem DCF-Signal auch andere Signale in der Luft erfasst. Drücken Sie die SET Taste um zur normalen Zeitanzeige mit dem blinkenden Ikon zurück zu wechseln. Erfolgreicher oder fehlgeschlagener Funkempfang Ikon hört auf zu blinken wenn der Funkempfang erfolgreich ist. Ikon verschwindet vom Display wenn der Funkempfang fehlgeschlagen ist. Automatischer und manueller Funkempfang Die Station startet automatisch täglich um 1:00, 2:00 und 3:00 Uhr den Funkempfang. Schlägt der Funkempfang um 3:00 Uhr fehl, startet um 4:00 Uhr ein erneuter Empfangsversuch. Schlägt auch dieser Funkempfang fehl, startet um 5:00 Uhr ein erneuter Empfangsversuch. Schlägt auch dieser fehl, startet am nächsten Tag um 1:00 Uhr der Prozess erneut. Für den manuellen Funkempfang halten Sie die / WAVE Taste gedrückt, es ertönt ein Piep-Ton und der Funkempfang startet. Halten Sie erneut die / WAVE Taste gedrückt um den manuellen Funkempfang abzubrechen. Während des Funkempfangs wird die Displayanzeige gedimmt. Nach Beendigung des Funkempfangs erscheint die Anzeige wieder in ihrer ursprünglichen Helligkeit.DE4 Während des Funkempfangs sind alle Tasten der Station ohne Funktion, es erfolgt keine Temperaturmessung. Die Temperaturwerte stabilisieren sich und werden genauer, wenn die Station etwa 30 Minuten in Betrieb ist. Dauerhafter Abbruch des Funkempfangs Halten Sie gleichzeitig die / WAVE und die Taste für 2 Sekunden gedrückt. Es ertönen 2 Piep- Töne und der Funkempfang ist dauerhaft abgebrochen. Um den Funkempfang wieder fortzusetzen, halten Sie gleichzeitig die / WAVE und die Taste für 2 Sekunden gedrückt. Es ertönen 2 Piep-Töne und der Funkempfang wird fortgesetzt. ZEITEINSTELLUNG

1. Halten Sie die SET Taste für 2 Sekunden gedrückt, die Stundenziffern blinken. Drücken Sie die

oder die Taste um die Stunden einzustellen.

Drücken Sie erneut die SET Taste, die Minutenziffern blinken. Drücken Sie die oder die Taste um die Minuten einzustellen.

3. Drücken Sie erneut die SET Taste, die Anzeige 05 blinkt. Drücken Sie die oder die Taste

um die gewünschte Dauer der Schlummerzeit von 5 bis 60 Minuten einzustellen.

4. Drücken Sie erneut die SET Taste, die Anzeige 00 blinkt. Drücken Sie die oder die Taste

um die Zeitzone einzustellen: “-01” GMT +0 (Vereintes Königreich) “00” GMT +1 (Zentraleuropäische Zeit) “01” GMT +2 (Osteuropäische Zeit) Hinweis : Die Zeitzone kann nur eingestellt werden, wenn die Uhr erfolgreich ein Funksignal empfängt.

5. Drücken Sie erneut die SET Taste um die Einstellungen zu speichern und zur normalen

Zeitanzeige zurück zu wechseln. Nach 10 Sekunden ohne weitere Einstellung wechselt die Anzeige automatisch zur normalen Zeitanzeige zurück. Hiweis: Die Uhrzeitanzeige erfolgt im 24-Stunden-Format. ALARMEINSTELLUNG (voreingestellte Alarmzeit ist 6:00)

1. Halten Sie die ALM Taste für 2 Sekunden gedrückt bis auf dem Display das AL Ikon erscheint,

die Stundenziffern blinken. Drücken Sie die oder die Taste um die gewünschten Stunden für den Alarm einzustellen.

Drücken Sie erneut die ALM Taste, die Minutenziffern blinken. Drücken Sie die oder die Taste um die gewünschten Minuten für den Alarm einzustellen.

3. Drücken Sie erneut die ALM Taste um die Einstellungen zu speichern und zur normalen

Zeitanzeige zurück zu wechseln. Nach 10 Sekunden ohne weitere Einstellung wechselt die Anzeige automatisch zur normalen Zeitanzeige zurück. Ein- und Ausschalten des Alarms Drücken Sie während der normalen Zeitanzeige die ALM Taste um den Alarm ein- oder auszuschalten. Ist der Alarm eingeschaltet, erscheint auf dem Display ein

Ikon über der Uhrzeitanzeige. Hinweis: Die Dauer des Alarms beträgt 2 Minuten. Nutzen der Schlummerfunktion Ist die eingestellte Alarmzeit erreicht, ertönt der Weckalarm. Das AL Ikon blinkt.DE5

1. Drücken Sie die SNOOZE Taste um den Alarm vorübergehend auszuschalten. Das AL Ikon

blinkt weiter. Der Alarm ertönt erneut nach der eingestellten Dauer der Schlummerzeit.

2. Um den Alarm endgültig auszuschalten, drücken Sie während des Alarms eine beliebige Taste

außer der SNOOZE Taste. Das AL Ikon hört auf zu blinken. Der Alarm ertönt erneut am nächsten Tag zur gleichen Zeit. DIMM-FUNKTION Drücken Sie die SNOOZE / DIMMER Taste um die Helligkeit der LED-Anzeige heller oder dunkler einzustellen. FEHLERBEHEBUNG Sollte die Station falsche Werte anzeigen, könnte das an elektrostatischer Ladung oder einer Störung durch andere Geräte liegen. Drücken Sie die RESET Taste auf der Rückseite der Station. Die Uhrzeit- und Kalenderanzeige wird auf die voreingestellten Werte zurückgesetzt, der Funkempfang wird neugestartet. Verlust der Außentemperaturanzeige Wenn die Außentemperaturanzeige “--“ zeigt, ist die Verbindung zum Außensender unterbrochen oder ging verloren. Halten Sie die Taste der Station gedrückt und entnehmen Sie die Batterien des Außensender und legen Sie diese erneut ein. Kann trotzdem keine Verbindung zum Außensender hergestellt werden, platzieren Sie diesen an anderen Orten bis die Außentemperaturdaten empfangen werden. Hinweis: Beachten Sie, dass die Reichweite des Außensenders nur im absoluten Freifeld (ohne Störquellen) 30 Meter beträgt. Jede Störquelle, die sich zwischen Außensender und Station befindet (Dächer, Mauern, Böden, Decken, dicke Bäume, etc.), verringert die Reichweite des Senders um die Hälfte. Vorsichtsmaßnahmen Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien. Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein. Ersetzen Sie stets einen vollständigen Batteriesatz. Mischen Sie niemals alte und neue Batterien. Entfernen Sie erschöpfte Batterien sofort. Entfernen Sie die Batterien bei Nichtnutzung. Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren. Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann. Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.DE6 Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

TECHNISCHE DATEN Betriebstemperatur: 0°C bis +45°C Temperaturmessbereiche: Innen: 0°C bis +50°C (außerhalb dieses Bereichs wird HH.H / LL.L angezeigt) Außen: -50°C bis +70°C (außerhalb dieses Bereichs wird HH.H / LL.L angezeigt) Temperaturauflösung: 1°C Dauer des Alarms: 2 Minuten Dauer der Schlummerzeit: 5 bis 60 Minuten

Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.EN1
