INSTRUKCJA OBSŁUGI WS 6815 Techno Line

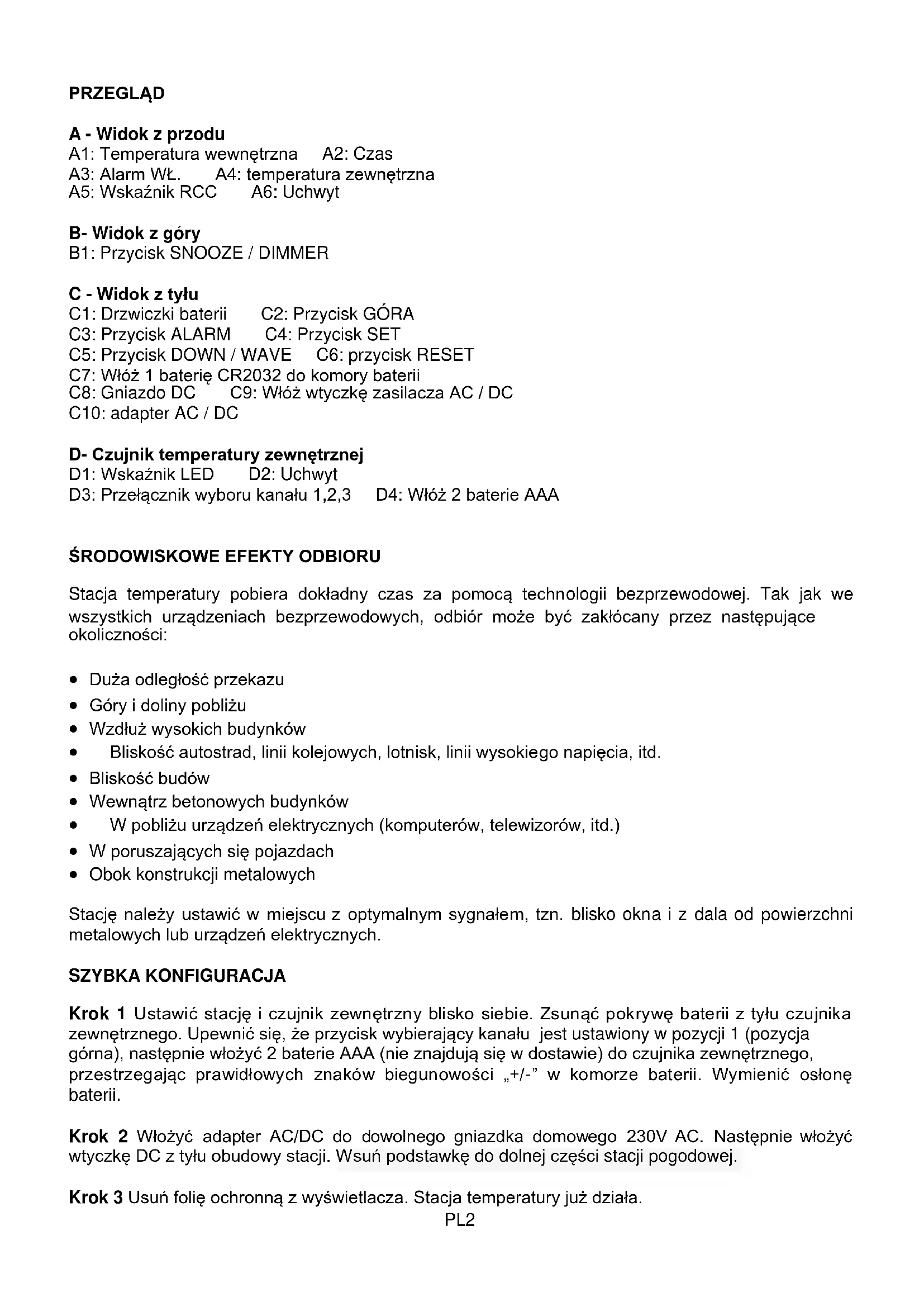

STACJA TEMPERATURY LED Z ZEGAREM STEROWANYM RADIOWO I ALARMEMPL2 PRZEGLĄD A - Widok z przodu A1: Temperatura wewnętrzna A2: Czas A3: Alarm WŁ. A4: temperatura zewnętrzna A5: Wskaźnik RCC A6: Uchwyt B- Widok z góry B1: Przycisk SNOOZE / DIMMER C - Widok z tyłu C1: Drzwiczki baterii C2: Przycisk GÓRA C3: Przycisk ALARM C4: Przycisk SET C5: Przycisk DOWN / WAVE C6: przycisk RESET C7: Włóż 1 baterię CR2032 do komory baterii C8: Gniazdo DC C9: Włóż wtyczkę zasilacza AC / DC C10: adapter AC / DC D- Czujnik temperatury zewnętrznej D1: Wskaźnik LED D2: Uchwyt D3: Przełącznik wyboru kanału 1,2,3 D4: Włóż 2 baterie AAA

Stacja temperatury pobiera dokładny czas za pomocą technologii bezprzewodowej. Tak jak we wszystkich urządzeniach bezprzewodowych, odbiór może być zakłócany przez następujące okoliczności: Duża odległość przekazu Góry i doliny pobliżu Wzdłuż wysokich budynków Bliskość autostrad, linii kolejowych, lotnisk, linii wysokiego napięcia, itd. Bliskość budów Wewnątrz betonowych budynków W pobliżu urządzeń elektrycznych (komputerów, telewizorów, itd.) W poruszających się pojazdach Obok konstrukcji metalowych Stację należy ustawić w miejscu z optymalnym sygnałem, tzn. blisko okna i z dala od powierzchni metalowych lub urządzeń elektrycznych. SZYBKA KONFIGURACJA Krok 1 Ustawić stację i czujnik zewnętrzny blisko siebie. Zsunąć pokrywę baterii z tyłu czujnika zewnętrznego. Upewnić się, że przycisk wybierający kanału jest ustawiony w pozycji 1 (pozycja górna), następnie włożyć 2 baterie AAA (nie znajdują się w dostawie) do czujnika zewnętrznego, przestrzegając prawidłowych znaków biegunowości „+/-” w komorze baterii. Wymienić osłonę baterii. Krok 2 Włożyć adapter AC/DC do dowolnego gniazdka domowego 230V AC. Następnie włożyć wtyczkę DC z tyłu obudowy stacji. Wsuń podstawkę do dolnej części stacji pogodowej. Krok 3 Usuń folię ochronną z wyświetlacza. Stacja temperatury już działa.PL3

Stacja odbierze sygnał danych z czujnika zewnętrznego za kilka sekund. Następnie należy ustawić czujnik zewnętrzny w suchym i ocienionym miejscu na zewnątrz. BATERIE PODTRZYMANIA Przy braku zasilania, stacja będzie zasilana z baterii podtrzymujących,Wyświetlacz LED jest wyłączony, ale czas i czas alarmu zostają zachowane (także w przypadku zaniku zasilania). Aby wymienić baterie:

1. Umieść urządzenie ekranem do dołu na płaskiej i miękkiej powierzchni.

2. Użyj śrubokrętu, aby otworzyć drzwi komory baterii zapasowej z tyłu urządzenia.

3. Przesuń i zdejmij pokrywę baterii u dołu urządzenia.

4. Włóż nową baterię litową CR2032 do komory baterii stroną "+" skierowaną do góry

5. Zamknij pokrywę komory baterii i dokręć śrubę drzwi akumulatora.

ODBIÓR SYGNAŁU DCF I WSKAŹNIK SYGNAŁU Po podłączeniu zasilania do stacji zacznie ona odbierać sygnał DCF. Ikona miga. Odbieranie sygnału DCF (Ikona miga) Pomyślny odbiór (Ikona przestaje migać) Nieudany odbiór (Ikona znika)

W czasie odbierania naciśnięcie przycisku / WAVE spowoduje wyświetlenie trybu odbioru i siły sygnału wskazanie: Po wykryciu silnego sygnału DCF, na wyświetlaczu pojawią się 3 kreski . Jeśli nie zostanie wykryty sygnał DCF lub zostanie wykryty słaby sygnał, na wyświetlaczu pojawi się lub . Podczas odbioru siła sygnału może zmieniać się z 1 kreski do 2 i 3 kresek. Jest to normalne, ponieważ zegar odbiera sygnał DCF i inne sygnały w powietrzu w tym samym czasie. Naciśnięcie przycisku SET spowoduje powrót do wyświetlania czasu, będzie migać ikona . Odbiór pomyślny lub nieudany Ikona staje się statyczna (przestaje migać), kiedy odbiór jest pomyślny. Ikona znika, jeśli odbiór jest nieudany. Odbiór automatyczny i ręczny Stacja rozpoczyna automatyczny odbiór codziennie o godz. 1:00, 2:00 i 3:00. Jeśli nie uda się odbiór sygnału DCF o godz. 3:00, kolejny odbiór rozpocznie się o godz. 4:00. Jeśli nie uda się ponownie, kolejny odbiór rozpocznie się o godz. 5:00. Jeśli znowu się nie uda, kolejny odbiór rozpocznie się automatycznie ponownie o godz. 1:00 następnego dnia. Aby rozpocząć odbiór ręczny, należy nacisnąć i przytrzymać przycisk / WAVE, ze stacji rozlegnie się krótki sygnał dźwiękowy i rozpocznie ona odbiór ręczny. Naciśnięcie i przytrzymanie przycisku / WAVE zatrzyma odbiór DCF. Gdy Stacja temperatury otrzymuje radiowy sygnał czasowy, to wyświetlacz ściemnia się. Powraca do poprzedniego poziomu jaskrawości po zakończeniu odbioru radiowego sygnału czasu.PL4 Podczas odbioru DCF żaden przycisk nie działa i nie jest wykonywany pomiar temperatury. Odczyty temperatury ustabilizują się i staną się bardziej dokładne, gdy zegar stacji będzie zasilany przez około 30 minut. Anulowanie odbioru DCF na stałe Nacisnąć i przytrzymać przycisk / WAVE

w tym samym czasie przez 2 sekundy, ze stacji rozlegną się 2 krótkie sygnały dźwiękowe i funkcja sterowania radiowego zostanie wyłączona na stałe. Aby przywrócić działanie funkcji sterowania radiowego, należy nacisnąć i przytrzymać przycisk / WAVE oraz w tym samym czasie przez 2 sekundy, ze stacji rozlegną się 2 krótkie sygnały dźwiękowe i natychmiast rozpocznie ona odbiór DCF. USTAWIANIE CZASU

1. Nacisnąć i przytrzymać przycisk SET przez 2 sekundy, cyfry godziny będą migać. Nacisnąć

przycisk lub , aby ustawić godzinę.

2. Następnie ponownie nacisnąć przycisk SET, cyfry minut zaczną migać. Nacisnąć przycisk

lub , aby ustawić minuty.

3. Następnie ponownie nacisnąć przycisk SET, na wyświetlaczu pojawi się 05 i zacznie migać.

Nacisnąć przycisk lub , aby ustawić czas trwania drzemki w zakresie od 5 do 60 minut.

4. Następnie ponownie nacisnąć przycisk SET, na wyświetlaczu pojawi się 00 i zacznie migać.

Nacisnąć przycisk lub , aby ustawić strefę czasową: “-01” GMT +0 (Zjednoczone Królestwo) “00” GMT +1 (Czasu Europa Środkowa) “01” GMT +2 (Czasu Europa Wschodnia) Uwaga: Srefę czasową można ustawiać tylko wtedy, gdy zegar pomyślnie odbierze sygnał radiowy.

5. Nacisnąć ponownie przycisk SET, aby zapisać ustawienia i wrócić do zwykłego wyświetlania

czasu. Zegar wróci do trybu zwykłego za około 10 sekund, jeśli nie zostanie naciśnięty żaden inny przycisk. Uwaga: Czas jest wyświetlany w formacie 24-godzinnym. USTAWIANIE ALARMU (standardowe ustawienie alarmu to godz. 6:00 AM)

1. Nacisnąć i przytrzymać przycisk ALM, aż na wyświetlaczu pojawi się ikona AL, cyfry godziny

zaczną migać. Nacisnąć przycisk lub , aby ustawić wybraną godzinę alarmu.

2. Ponownie nacisnąć przycisk ALM, cyfry minut zaczną migać. Nacisnąć przycisk lub , aby

ustawić wybraną minutę alarmu.

3. Nacisnąć ponownie przycisk ALM, aby zapisać ustawienia alarmu i wrócić do zwykłego

wyświetlania czasu. Zegar wróci do trybu zwykłego za około 10 sekund, jeśli nie zostanie naciśnięty żaden inny przycisk. Włączanie i wyłączanie alarmu Pojedyncze naciśnięcie przycisku ALM przy zwykłym wyświetlaniu czasu włącza lub wyłącza alarm. Gdy funkcja alarmu jest włączona, nad cyframi czasu pojawia się ikona AL. Uwaga: Czas trwania alarmu wynosi 2 minuty. Korzystanie z funkcji drzemki Kiedy nadejdzie godzina ustawionego czasu alarmu, ze stacji rozlegnie się sygnał dźwiękowy pobudki. Ikona AL będzie migać.PL5

1. Naciśnięcie raz przycisku SNOOZE zatrzyma czasowo alarm, ikona AL nadal będzie migać.

Alarm rozlegnie się ponownie po upływie ustawionego czasu drzemki.

2. Aby zatrzymać codzienny alarm, należy nacisnąć dowolny przycisk za wyjątkiem SNOOZE

podczas trwania alarmu. Alarm zatrzyma się, a ikona AL przestanie migać. Alarm rozlegnie się ponownie o tej samej godzinie następnego dnia.

FUNKCJA REGULATORA OŚWIETLENIA

Nacisnąć przycisk SNOOZE / DIMMER, aby wyregulować dużą lub małą jasność wyświetlacza LED.

ROZWIĄZYWANIE PROBLEMÓW

Jeśli stacja pokaże nieprawidłowe cyfry, może to oznaczać wpływ rozładowania elektrostatycznego lub zakłóceń ze strony innych urządzeń. Nacisnąć przycisk RESET z tyłu stacji. Stacja zostanie zresetowana do ustawienia standardowego czasu oraz kalendarza i zacznie ponownie odbierać sygnał sterowania radiowego czasu. Jeśli temperatura na zewnątrz zostanie utracona Jeśli cyfry temperatury na zewnątrz wskazują „--”, oznacza to przerwanie lub utratę przekazu bezprzewodowego. Naciśnij i przytrzymaj przycisk stacji pogodowej, a następnie włącz czujnik zewnętrzny i wyjmij baterie i zainstaluj ponownie w swoim nadajniku zewnętrznym. Jeśli temperatura na zewnątrz nadal się nie wyświetla, należy spróbować ustawić przekaźnik w innymi miejscu, aż transmisja danych temperatury będzie przebiegała bez zakłóceń. Uwaga: Należy pamiętać, że zasięg przekaźnika zewnętrznego wynosi tylko 30 metrów na otwartej przestrzeni bez przeszkód. Każda przeszkoda między przekaźnikiem a stacją (dach, ściany, podłogi, sufity, grube drzewa, itd.) będzie zmniejszać zasięg przekazu o połowę.

Środki ostrożności Nie narażać urządzenia na działanie dużych sił lub wstrząsów. Nie należy wystawiać urządzenia na działanie wysokich temperatur, bezpośredniego światła słonecznego, kurzu, wilgoci. Nie zanurzać w wodzie. Unikać kontaktu z wszelkimi korozyjnych. Nie wyrzucać urządzenia do ognia, gdyż może wybuchnąć. Nie otwierać obudowy i nie ingerują w wewnętrzne części urządzenia. Ostrzeżenia bezpieczeństwa dotyczące baterii Używać tylko baterii alkalicznych. Nie wolno używać akumulatorów. Włożyć baterie prawidłowo, zgodnie z biegunowością (+/-). Zawsze należy wymieniać cały zestaw baterii. Nigdy nie wolno mieszać zużytych i nowych baterii. Zużyte baterie należy natychmiast wymieniać. Wyjmować baterie, jeśli urządzenie nie jest używane. Nie ładować ponownie baterii ani nie wyrzucać ich do ognia, ponieważ mogą eksplodować. Nie przechowuj baterie w pobliżu przedmiotów metalowych. Styczność może spowodować zwarcie. Unikać narażania baterii na działanie bardzo wysokich temperatur lub wilgotności bądź bezpośredniego nasłonecznienia. Baterie należy trzymać w miejscu niedostępnym dla dzieci. Powodują one zagrożeniePL6 udławieniem. Stosować produkt tylko zgodnie z jej przeznaczeniem!

SPECYFIKACJA Temperatura robocza: 0°C do +45°C Zakres pomiaru temperatury: Wewnątrz: 0°C do +50°C (w przypadku przekroczenia zakresu na wyświetlaczu pojawia się HH.H / LL.L) Na zewnątrz: -50°C do +70°C (w przypadku przekroczenia zakresu na wyświetlaczu pojawia się HH.H / LL.L) Stopniowanie temperatury: 1°C Czas trwania alarmu: 2 minuty Czas trwania drzemki: 5 do 60 minuty Zawiadomienie wymagań na mocy dyrektywy baterii Stare baterie nie należądo odpadów domowych, ponieważ mogą one powodować uszkodzeń zdrowia i środowiska. Możesz powrócić używanych baterii i akumulatorów do punktów dealerskich i zbiórki. Użytkownika końcowego są zobowiązane przez prawo przywrócić potrzebne baterie do dystrybutorów i innych punktów zbiorczych! Zawiadomienie wymagań na mocy dyrektywy urządzenia elektryczne Ten symbol oznacza, że należy oddzielać urządzenia elektryczne od ogólnych odpadów domowych po zakończeniu ich żywotności. Urządzenie należy oddać do lokalnego punktu zbiórki odpadów lub centrum recyklingu. Dotyczy to wszystkich państw Unii Europejskiej oraz innych państw europejskich, w których obowiązuje system zbierania odpadów segregowanych.
