BEDIENUNGSANLEITUNG WS 9612 Techno Line

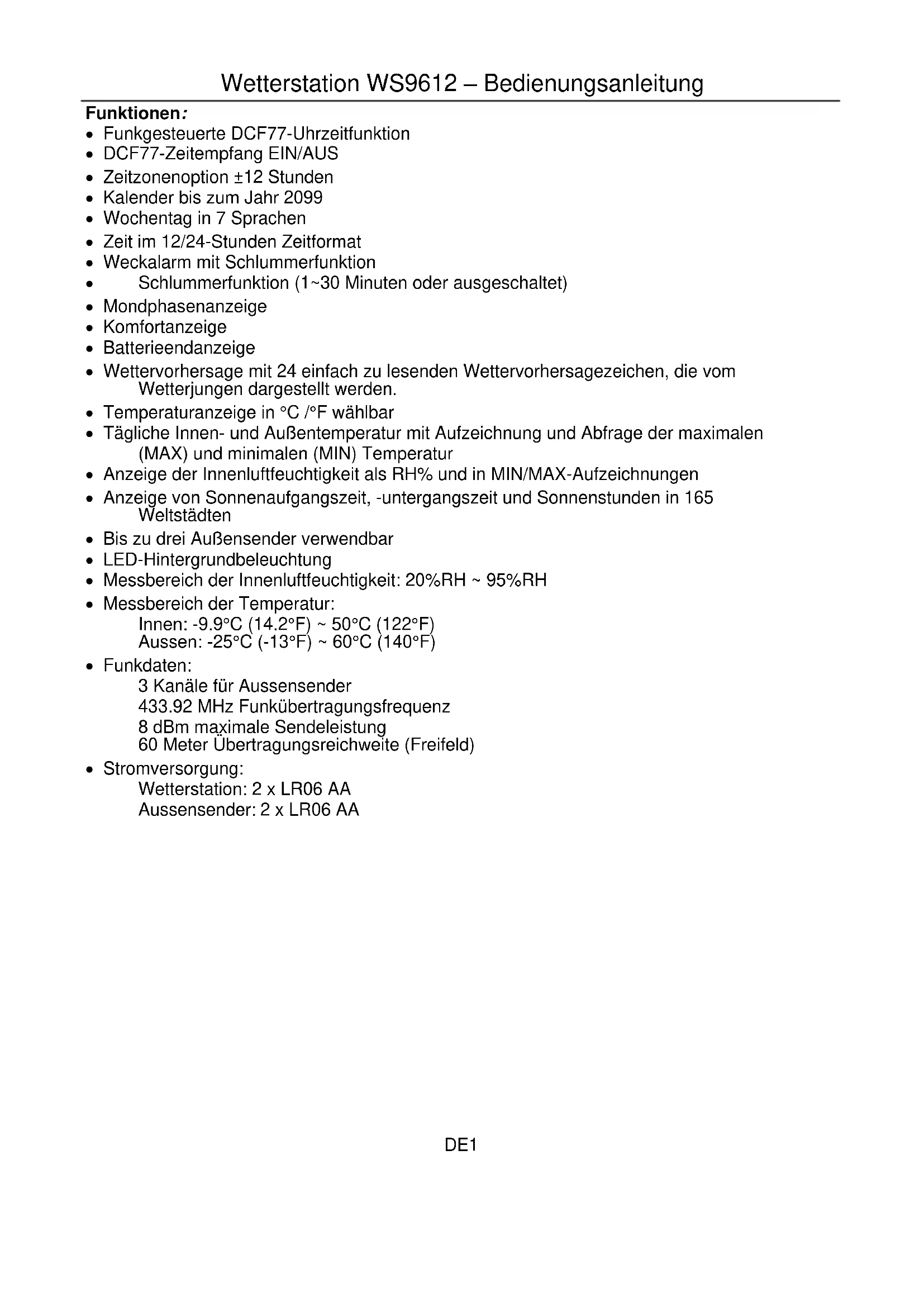

DE1 Wetterstation WS9612 – Bedienungsanleitung Funktionen: Funkgesteuerte DCF77-Uhrzeitfunktion DCF77-Zeitempfang EIN/AUS Zeitzonenoption ±12 Stunden Kalender bis zum Jahr 2099 Wochentag in 7 Sprachen Zeit im 12/24-Stunden Zeitformat Weckalarm mit Schlummerfunktion Schlummerfunktion (1~30 Minuten oder ausgeschaltet) Mondphasenanzeige Komfortanzeige Batterieendanzeige Wettervorhersage mit 24 einfach zu lesenden Wettervorhersagezeichen, die vom Wetterjungen dargestellt werden. Temperaturanzeige in °C /°F wählbar Tägliche Innen- und Außentemperatur mit Aufzeichnung und Abfrage der maximalen (MAX) und minimalen (MIN) Temperatur Anzeige der Innenluftfeuchtigkeit als RH% und in MIN/MAX-Aufzeichnungen Anzeige von Sonnenaufgangszeit, -untergangszeit und Sonnenstunden in 165 Weltstädten Bis zu drei Außensender verwendbar LED-Hintergrundbeleuchtung Messbereich der Innenluftfeuchtigkeit: 20%RH ~ 95%RH Messbereich der Temperatur: Innen: -9.9°C (14.2°F) ~ 50°C (122°F) Aussen: -25°C (-13°F) ~ 60°C (140°F) Funkdaten: 3 Kanäle für Aussensender

433.92 MHz Funkübertragungsfrequenz

8 dBm maximale Sendeleistung 60 Meter Übertragungsreichweite (Freifeld) Stromversorgung: Wetterstation: 2 x LR06 AA Aussensender: 2 x LR06 AADE2 Übersicht:

Teil A – Anzeige A1 : Uhrzeit A7: Datum / Alarm / Sekunde A2 : Wettersymbole A8: Wochentag A3 : Luftdrucktrend A9: Sonnenaufgangszeit / Sonnenuntergangs- A4 : Komfortanzeige -zeit / Sonnenstunden A5 : Innentemperatur und -luftfeuchtigkeit A10: Stadtname A6 : Aussentemperatur A11: Mondphase Teil B – Tasten + Rückseite B1 : SET - Taste B4: MEM - Taste B2 : +/CH - Taste B5: - Taste B3：-/ Wave / ON or OFF - Taste B6: Batteriefachabdeckung Teil C – Aussensender C1 : Sendeanzeigeleuchte C4: Wandmontageloch C2 : Batteriefachabdeckung C5: Reset - Taste C3 : Kanalschalter

B6DE3 Inbetriebnahme Öffnen Sie die Batteriefachabdeckung der Wetterstation. Legen Sie 2 x AA Batterien unter Beachtung der richtigen Polarität [ “+” und “ –“ Markierungen] ein. Wenn Sie die Batterien einsetzen, leuchten alle Symbole auf dem LCD 3 Sekunden lang auf, und Sie hören einen Signalton und die Raumtemperatur und Luftfeuchtigkeit werden gemessen. Die Wetterstation versucht eine Verbindung zum Außenfernsensor herzustellen. Dieser Vorgang dauert ca. 3 Minuten und wird durch ein blinkendes Funkmast-Empfangssymbol im Anzeigebereich "OUTDOOR" auf der Station angezeigt. Öffnen Sie die Batteriefachabdeckung des Aussensenders und legen Sie 2 x AA Batterien unter Beachtung der richtigen Polarität [ “+” und “ –“ Markierungen] ein. Nach der erfolgreichen Verbindung von Aussensender und Station wechselt die Station nach 3 Minuten in den Empfangsmodus des DCF77-Funkzeitsignals. Empfang des Funksignals Die Wetterstation geht nach dem Empfang der Außentemperatur oder 3 Minuten nach der Inbetriebnahme in den DCF77-Signalempfang. Um 1:00 /2:00 / 3:00 Uhr führt die Uhr automatisch den Synchronisationsvorgang mit dem DCF77-Signal durch, um Abweichungen zeitgenau zu korrigieren. Wenn dieser Synchronisationsversuch fehlschlägt (das Symbol des Funkmastes verschwindet aus der Anzeige), versucht das System automatisch eine weitere Synchronisation in der nächsten vollen Stunde. Dieser Vorgang wird automatisch bis zu insgesamt 5 mal wiederholt. Um den manuellen DCF77-Signalempfang zu starten, halten Sie die “Wave” Taste B3 für2 Sekunden lang gedrückt. Wenn innerhalb von 7 Minuten kein Signal empfangen wurde, stoppt die DCF77-Signalsuche (das Funkmast-Symbol verschwindet) und startet zur nächsten vollen Stunde erneut. Drücken Sie während des aktiven DCF77-Signalempfangs die “Wave” Taste B3, um die Suche nach dem Funksignal zu beenden. Hinweise: Ein blinkendes Funkmast-Symbol zeigt an, dass der DCF77-Signalempfang begonnen hat. Ein kontinuierlich angezeigtes Funkmast-Symbol zeigt an, dass das DCF77-Signal erfolgreich empfangen wurde. Wir empfehlen einen Mindestabstand von 2,5 Metern (8.2Fuß) zu allen Störquellen wie Fernsehern, Computermonitoren oder Schaltnetzteilen. In Räumen mit Betonwänden (z.B.: in Kellern) und in Büros ist der Funkempfang schwächer. Stellen Sie die Station unter solchen extremen Umständen in der Nähe eines Fensters auf. Während des DCF77-Empfangsmodus haben nur die "Light" B5 and “Wave”B3 Tasten eine Funktion, andere Tasten sind nicht funktionsfähig. Wenn Sie alle Funktionen nutzen möchten, drücken Sie bitte die "Wave" Taste, um den DCF77-Empfang zu beenden. Manuelle Zeiteinstellung Drücken Sie in der normalen Zeitanzeige die SET Taste, um das Datum / die Alarmzeit / die Sekunde anzuzeigen.DE4 Halten Sie während der Datums- oder Sekundenanzeige die SET Taste 3 Sekunden lang gedrückt, um in die Zeiteinstellung zu gelangen, das eingestellte Element blinkt im Display. Drücken Sie die Tasten "+" oder "-" Taste, um den Wert einzustellen. Drücken Sie die SET Taste, um die Einstellung zu bestätigen und mit dem nächsten Einstellungsschritt fortzufahren. Die Einstellungs-Reihenfolge ist wie folgt: Funkuhrzeit AN/AUS (RCC ON/OFF) Zeitformat (12/24 Stunden) Zeitzone(-12~12) Stunde Minute Datumsformat (D/M oder M/D) Jahr Monat Datum Sprache der Wochentage Temperatureinheit (°C/°F) Der erste Buchstabe der Städteabkürzung Der zweite Buchstabe der Städteabkürzung Der dritte Buchstabe der Städteabkürzung Wettersymbol Drücken Sie die SET Taste, um das letzte Einstellungselement zu bestätigen und die Einstellung zu beenden. Die Station kehrt in in die normale Zeitanzeige zurück. Wenn die Abkürzung des Städtnamens falsch eingegeben wird, blinkt "ERR" dreimal auf und der erste Buchstabe muss erneut eingegeben werden. Die 7 Sprachen und die entsprechenden Wochenkürzel sind nachfolgend aufgeführt:

Niederlande (NL) Amsterdam AMSDE10 ausgeschaltet ist. Drücken Sie die SET Taste, um in die Alarmzeitanzeige zu wechseln und halten Sie die SET Taste für 3 Sekunden gedrückt, bis die Stunde der Alarmzeit anfängt zu blinken. Drücken Sie die „+“ oder die „-„ Taste um die Stunde der Alarmzeit einzustellen. Drücken Sie die SET Taste um die Einstellung zu bestätigen und die Minute der Alarmzeit blinkt. Drücken Sie die „+“ oder die „-“ Taste um die Minute der Alarmzeit einzustellen. Drücken Sie die SET Taste um die Einstellung zu bestätigen und die Schlummerzeit blinkt. Drücken Sie die „+“ oder die „-“ Taste um die Dauer der Schlummerzeit einzustellen. Drücken Sie die SET Taste um die Einstellung zu bestätigen und beenden. Hinweise: Wenn innerhalb von 20 Sekunden keine Taste gedrückt wird, kehrt die Station automatisch von der Alarmeinstellung in die Alarmzeitanzeige zurück. Der Alarm ertönt 2 Minuten lang, wenn Sie ihn nicht durch Drücken einer Taste deaktivieren. In diesem Fall wird der Alarm nach 24 Stunden automatisch wiederholt. Steigender Alarmton ändert die Lautstärke viermal, während der Alarm aktiv ist. Alarmton ausschalten Wenn der Alarm klingelt, drücken Sie eine beliebige Taste außer der "Snooze" Taste B5 um den Alarm zu beenden. Es ist nicht notwendig, den Alarm neu einzustellen, denn der Alarm wird am nächsten Tag zur gleichen Zeit wieder ertönen. Schlummerfunktion Wenn der Alarm klingelt, drücken Sie die "Snooze" Taste B5 und der Alarm wechselt in die Schlummerfunktion. Das Alarmsignal ertönt nach der eingestellten Schlummerzeit erneut. Funkübertragung der Außensender Die Wetterstation beginnt nach dem Einlegen der Batterien automatisch mit dem Empfangen der Außentemperatur der entsprechenden Außensender. Der Außensender sendet nach dem Einlegen der Batterien automatisch ein Temperatursignal an die Wetterstation. Halten Sie die “CH” Taste B2 für 3 Sekunden gedrückt, wenn die Wetterstation keine Übertragung vom Außensender empfangen wurde ("- -.-"-Anzeige auf dem LCD-Display). Das RF-Symbol blinkt auf der dem LCD der Wetterstation und der manuelle Empfang des Temperatursignals wird begonnen. Wenn die Wetterstation die Daten von 2 oder 3 Sendern empfängt, drücken Sie die "CH" Taste und die Daten der Außensenderkanäle CH2, CH3 oder die zyklische Anzeige aller Kanäle wird angezeigt

Abfrage der maximalen / minimalen Messwerte Wenn die Temperatur und Luftfeuchtigkeit von Innen und Außen auf dem LCD-Bildschirm angezeigt wird, beginnt die Wetterstation, den maximalen und minimalen Zahlenwert für CH drücken – CH drücken – CH drücken Drücken Sie die CH Taste Zyklische AnzeigeDE11 Temperatur und Feuchtigkeit aufzuzeichnen. Drücken Sie die MEM Taste und das LCD zeigt den Maximalwert von Temperatur und Feuchtigkeit an. Drücken Sie die MEM Taste erneut und das LCD zeigt den Minimalwert von Temperatur und Feuchtigkeit an. Gleichzeitig werden auf dem LCD-Display "MAX" oder "MIN" angezeigt. Halten Sie Sie die MEM Taste für 3 Sekunden gedrückt und "- - -.-" wird für 2 Sekunden auf dem LCD angezeigt. Der Maximal-/Minimalwert für Temperatur und Luftfeuchtigkeit wird ab diesen Moment neu aufgezeichnet. Der täglich gespeicherte Messwert wird jede Nacht um 0:00 Uhr automatisch gelöscht. Hinweis: Wenn der Temperaturmesswert unter den Messbereichen liegt, wird LL.L. angezeigt. Wenn der Temperaturmesswert über den Messbereichen liegt, wird HH.H. angezeigt. Wettervorhersagefunktion Warnung: Bitte berücksichtigen Sie die Wettervorhersage Ihres lokalen Wettervorhersagedienstes sowie die Vorhersage Ihrer Wetterstation. Bei Unterschieden zwischen den Informationen Ihrer Wetterstation und des lokalen Wettervorhersagedienstes beachten Sie bitte die Hinweise des letzteren als verbindliche Information. Die Wettervorhersage wird aus der Auswertung von Luftdruckschwankungen berechnet und kann von den tatsächlichen Wetterbedingungen abweichen. Die Wettersymbole zeigen die Wetterschwankungen der nächsten 8 Stunden an und nicht das aktuelle Wetter. Die Wetterstation zeigt die folgenden Wettersymbole an:

Mondphasen Die Wetterstation zeigt automatisch die aktuelle Mondphase an: Schwerer Regen Regen Bewölkt Leicht Bewölkt Sonnig

Trendanzeige Sie können die folgenden Anzeigen sehen: —— Der Luftdruck steigt. NO display trend—— Der Luftdruck bleibt konstant. —— Der Luftdruck sinkt. Hintergrundbeleuchtung und Zeiten von Sonnenauf- und -untergang Drücken Sie die Taste B5 und die Hintergrundbeleuchtung leuchtet für 10 Sekunden auf. Gleichzeitig schaltet sich die Anzeige der Sonnenaufgangszeit/ Sonnenuntergangszeit und der Sonnenstunden einmal um. Die Temperatur und Luftfeuchtigkeit sind trocken, wenn die Luftfeuchtigkeit unter 40% liegt. Die Temperatur und Luftfeuchtigkeit sind angenehm, wenn die Temperatur zwischen 20°C - 28°C und die Luftfeuchtigkeit zwischen 40% - 70% liegt. Die Temperatur und Luftfeuchtigkeit sind nass, wenn die Luftfeuchtigkeit über 70% liegt. Die Temperatur liegt nicht zwischen 20°C und 28°C, die Luftfeuchtigkeit liegt zwischen 40% und 70%. Vollmond / Abnehmender Mond / Letztes Viertel / Abnehmende Sichel Neumond / Zunehmende Sichel / Erstes Viertel / Zunehmender MondDE13

Hiermit erklärt Technotrade, dass sich das Produkt WS9612 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665096124 Umwelteinflüsse auf Funkempfang Die Station empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein: lange Übertragungswege naheliegende Berge und Täler nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc. nahe Baustellen inmitten hoher Gebäude in Betonbauten nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände in bewegten Fahrzeugen Platzieren Sie die Station an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen Vorsichtsmaßnahmen Die Basisstation ist ausschließlich für den Gebrauch in Innenräumen und der Außensender für den Gebrauch im Freien gedacht. Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien. Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren. Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts. Batterie-Sicherheitshinweise Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien. Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein. Entfernen Sie erschöpfte Batterien sofort. Entfernen Sie die Batterien bei Nichtnutzung. Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren. Sonnenaufgang Sonnenuntergang SonnenstundenDE14 Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann. Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet! Hinweispflicht nach dem Elektronikgerätegesetz Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.EN1 WS9612 weather station – instruction manual Features: DCF77 radio controlled time function DCF77 time reception ON/OFF Time zone option ±12 hours Calendar up to year 2099 Day of week in 7 languages Time in optional 12/24 hour format Daily alarm with snooze function Snooze setting (1~30Minute or OFF) Moon phase display Comfort level display Low battery indicator Weather forecasting with 24 easy-to-read weather forecast signs featured by weather boy Temperature display in optional °C /°F Daily indoor and outdoor maximum / minimum temperature witch record and query Indoor humidity reading displayed as RH% with MIN/MAX recordings Display of sunrise time, sunset time and sun duration in 165 world cities Can use up to three outdoor transmitters LED backlight Indoor humidity range: 20%RH ~ 95%RH Temperature measurement ranges: Indoor: -9.9°C (14.2°F) ~ 50°C (122°F) Outdoor: -25°C (-13°F) ~ 60°C (140°F) Wireless parameter: 3 Channels selectable 433.92MHz RF transmitting frequency 8 dBm maximum transmission power 60 meter transmission range in an open area Power supply: Weather station: 2 x LR06 AA Remote sensor: 2 x LR06 AAEN2 Appearance description:
