MANUALE UTENTE EA 3050 Techno Line

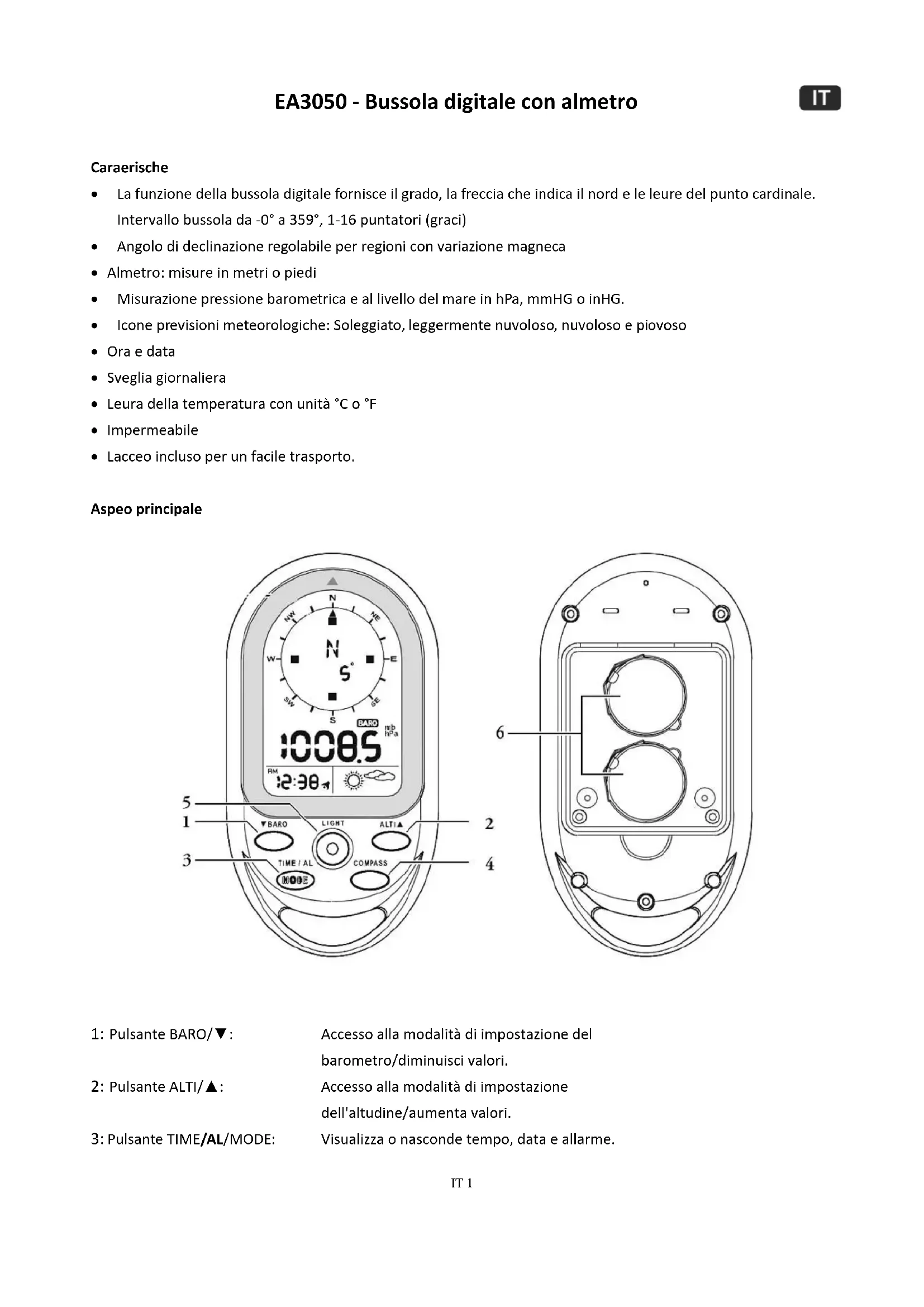

1: Pulsante BARO/▼: Accesso alla modalità di impostazione del barometro/diminuisci valori. 2: Pulsante ALTI/▲: Accesso alla modalità di impostazione dell'altitudine/aumenta valori. 3: Pulsante TIME/AL/MODE: Visualizza o nasconde tempo, data e allarme.IT 2 Accesso all'impostazione della modalità Tempo/Allarme. 4: Pulsante COMPASS: Accesso alla modalità di impostazione della bussola; Esci da qualsiasi modalità di impostazione. 5: Pulsante LIGHT/LOCK: Accendi la retroilluminazione; Tasti blocco/sblocco. 6: VANO BATTERIE

DISPLAY LCD 1: Punto cardinale quando la bussola si trova in direzione nord 2: Freccia direzione 3: Temperatura: appare quando non è attiva la modalità bussola 4: Indicatore di batteria quasi scarica 5: Appare quando è attiva la modalità Altimetro 6: Indica l’altitudine massima 7: Indica il formato di visualizzazione giorno e mese 8: AM/PM 9: Anno 10: Tastiera bloccata 11: Appare quando viene visualizzata la pressione al livello del mare 12: Appare quando è attiva la modalità Barometro 13: Unità della pressione dell’aria. 14: Le unità di altitudine appaiono quando è attiva la modalità altitudine 15: Previsioni meteorologicheIT 3 16: Appare quando è attiva la modalità Allarme 17: Appare quando l’allarme è attivo Montaggio: Utilizzare un cacciavite piccolo per svitare la vite della copertura del vano batterie, rimuovere le batterie con un coltello sottile, inserire le 2 batterie al litio CR2032 e posizionare il lato positivo delle batterie verso l’alto. Stringere la vite sul vano batterie. Quando la batteria è in esaurimento, l’icona della batteria in esaurimento ( ) è attiva. Le batterie devono essere sostituite. Principali funzioni e operazioni Premere il tasto MODE per cambiare modalità fra orologio, data, anno e orologio allarme.

Premere i pulsanti ALTI/▲, BARO/▼, COMPASS per commutare tra MODALITÀ ALTIMETRO

MODALITÀ ORA (1) Impostazione manuale dell’ora Tenere premuto il tasto “MODE” per 3 secondi per inserire le impostazioni. Premere “▼”or “▲” per cambiare impostazione e premere il pulsante “MODE” per confermare e passare all’impostazione successiva. Sequenza impostazioni come segue: Formato ora 12/24, ore, minuti, secondi, anno, sequenza mese/giorno, mese, giorno, unità temperatura, unità pressione aria e unità altitudine. Se non viene premuto alcun pulsante per 15 secondi, il display torna alla modalità precedente. Premere il pulsante “COMPASS” per uscire dalla Modalità imposazione ora. (2) Impostazione Sveglia giornaliera Premere il pulsante “TIME/AL” per navigare a Visualizzazione dell’ora allarme. (“Quando l'icona AL” appare sull'LCD ), tenere premuto il pulsante “TIME/AL” per 3 secondi per accedere alla modalità di impostazione dell'ora dell'allarme. Premere “▼”o “▲” per cambiare impostazione e premere il pulsanteIT 4 “TIME/AL” per confermare e passare all’impostazione successiva. Sequenza impostazioni come segue: Ore, minuti e allarme ON （ ）/OFF ( ). Quando l’allarme è attivo, appare il simbolo “ ” e quando è disattivo il simbolo “ ” scompare. Quando la sveglia suona, “ ” lampeggia, premere qualsiasi pulsante per spegnare la sveglia. Se non è premuto alcun pulsante per 15 secondi, la sveglia si spegnerà automaticamente dopo 2 minuti.

ALTIMETRO E BAROMETRO

Quando si inseriscono le batterie, il dispositivo misura automaticamente la lettura del barometro e della pressione massima al livello del mare. (1) Impostare e reimpostare l’altimetro Altimetro: misura in metri o piedi, intervallo: -400 ~ 9000 metri. Il dispositivo fornisce sia l’altitudine corrente sia l’altitudine massima. (i) Visualizzazione dell’altitudine corrente . (ii) Visualizzazione dell’altitudine massima (“MAX” appare sul display LCD). Premere il pulsante “ALT” per passare in modalità altimetro. Premere di nuovo il pulsante “ALT” per visualizzare l’altitudine massima. Quando il display LCD visualizza l’altitudine corrente, tenere premuto il pulsante “ALT” per 3 secondi per inserire l’impostazione. Premere “▼” o “▲” per cambiare impostazione e premere il pulsante “MODE” per confermare e uscire dall'impostazione. Premere “▼” e “▲” contemporaneamente, il valore dell’altitudine corrente sarà reimpostato a 0. Quando il display LCD visualizza l’altitudine massima, premere “▼” e “▲” contemporaneamente per cancellare il valore dell'altitudine massima e reimpostarlo a 0. (2) Impostare le icone della pressione al livello del mare e delle previsioni meteorologiche (i) Pressione barometrica attuale: . (ii) Pressione al livello del mare corrente (“SEA” appare sul display LCD). Premere il pulsante “BARO” per accedere alla modalità Barometro, il display LCD visualizza la pressione barometrica corrente. Premere ancora il pulsante “BARO” per visualizzare la pressione al livello del mare. Nel display pressione al livello del mare, tenere premuto il pulsante “BARO” per 3 secondi per inserire l'impostazione. Premere “▼”or “▲” per cambiare impostazione e premere il pulsante “MODE” per confermare e passare all’impostazione successiva. Sequenze impostazioni come segue: pressione al livello del mare, attiva/disattiva icone previsioni meteorologiche. (Previsioni meteo ha le quattro animazioni seguenti).IT 5

Le previsioni meteorologiche iniziano 6 ore dopo aver inserito la condizione meteorologica corrente. Nota: (1) Misurazione pressione barometrica e al livello del mare in hpa, mmHG o inHG. Quando cambia la pressione al livello del mare, l’altitudine si autoregola. (2) L'intervallo della pressione al livello del mare è 900 mbar ~1100 mbar. (3) indica leggermente nuvoloso indica nuvoloso indica piovoso indica soleggiato BUSSOLA La bussola indica la posizione in gradi rispetto al nord e i 16 punti cardinali. Premere il pulsante COMPASS, l'unità sarà in modalità Compass, tenere l'unità in orizzontale. Puntare la posizione ore 12 dell’unità nella direzione che si desidera misurare. Come mostra il grafico riportato di seguito, la direzione misurata è WSW 223°. La freccia “▲” indica sempre il Nord. Quando la direzione della bussola indica il nord (gradi da-12,5 a +12,5), appare esternamente l’icona della direzione. Se non è premuto alcun tasto per 30 secondi, l’unità spegne automaticamente la bussola e ritorna a temperatura.IT 6 Nota:

1. Quando si utilizza la bussola, tenerla in posizione orizzontale. Se si prende una misura mentre l’unità non si

trova in posizione orizzontale (in relazione all’orizzonte), si può verificare un grave errore di misurazione.

2. Eseguire sempre la rilevazione della posizione all’aperto, perché la bussola è facilmente influenzata da sorgenti

magnetiche. Direzione Significato Direzione Significato Direzione Significato Direzione Significato

Sud SSW Sud- Sud-ovest

Sud-ovest WSW Ovest- Sud-ovest

Ovest WNW Ovest- Nord-ovest

Nord-ovest NNW Nord- Nord-ovest (1) Calibrazione del sensore della bussola La bussola va calibrata prima dell’utilizzo O quando si sostituiscono le batterie. Nella modalità COMPASS, tenere premuto il pulsante “COMPASS” per 3 secondi per inserire la modalità di calibrazione del sensore della bussola e premere il pulsante COMPASS per avviare la calibrazione. Mantenere l’unità in posizione orizzontale o disporla su un tavolo non metallico. Prendere come riferimento la freccia visualizzata sul display LCD, ruotare lentamente la bussola in senso orario per una rotazione completa.

Una volta completata l’operazione, il display LCD visualizza “OK” se la calibrazione è avvenuta con successo o “Fail” in caso contrario, come visualizzato di seguito. (2) Impostare l’angolo di declinazione La declinazione magnetica è l’angolo fra il nord magnetico e il nord reale. I poli magnetici della terra fluttuano nel tempo e variano anche da luogo a luogo. Trovare la declinazione magnetica su una cartina o sito web, quindi impostare la declinazione su questa unità per compensare la differenza fra nord magnetico e nord reale. Tenere in considerazione che, se non si svolge correttamente questa operazione, la lettura ottenuta dalla bussola potrebbe essere errata.IT 7 Nella modalità COMPASS, tenere premuto il pulsante “COMPASS” per 3 secondi per inserire la modalità di calibrazione del sensore della bussola e premere il pulsante “MODE” per immettere l'impostazione dell'angolo di declinazione. L’angolo lampeggerà sul display LCD. (ad esempio, come riportato di seguito, lo “ 0° ” lampeggerà sul display LCD) Premere “▼” o “▲” per cambiare il valore dell'angolo, intervallo da -90° a 90°, e premere il pulsante “MODE” per confermare e uscire dall'impostazione. TEMPERATURA Quando la modalità bussola è disattiva, il display LCD a 2 righe fornisce la lettura della temperatura con unità di °C o °F, l'intervallo da -20°C a 60°C. Quando la temperatura scende sotto - 20 °C, il display LCD visualizza LL.L °C. Quando la temperatura è superiore a 60 °C, il display LCD visualizza HH.H °C.

RETROILLUMINAZIONE/BLOCCO TASTIERA

Premere il pulsante LIGHT per attivare la retroilluminazione per 5 secondi. Tenere premuto il pulsante LIGHT per 3 secondi per bloccare la tastiera e l’icona appare sul display LCD. Tenere premuto il pulsante LIGHT per 3 secondi per sbloccare la tastiera.

Tenere premuto contemporaneamente i pulsanti "▼" e "▲" e premere una volta il pulsante "reset" con un ago. Non appena lo strumento visualizza "VER", è possibile rilasciare i tasti "▼" e "▲". L'unità si prepara a spegnersi. Quando il display LCD visualizza "t tESt", scuotere brevemente l'unità entro 30 secondi e il display LCD visualizzerà "tPass" e "Pass". L'unità visualizza "SLEEP" e si spegne, compresi il display LCD e tutte le funzioni, quando il conto alla rovescia di 60 secondi arriva a 0. Dopo lo spegnimento, tutte le registrazioni e le impostazioni vengono ripristinate.IT 8

Tenere premuti i pulsanti "LIGHT" e "COMPASS" per avviare lo strumento.

Quando l'unità rileva che ci si sta muovendo o si preme il pulsante "ALTI", si entra in modalità movimento. Le variazioni di pressione dell'aria vengono utilizzate per calcolare l'altimetro.

Se l'unità rimane ferma per 5 minuti e il pulsante "ALTI" non è stato premuto, si avvia la modalità di sospensione. Le variazioni della pressione atmosferica sono utilizzate per le previsioni del tempo. Specifiche: Intervallo di misurazione termometro: -20°C ~ +60°C (da -4°F a +140°F) Intervallo di misurazione dell'altimetro: -400 ~ 9000 metri Intervallo di misurazione del barometro: 300 mbar ~ 1100 mbar Alimentazione: Batteria: a litio di tipo CR2032 x 2 pezzi Dimensioni: 54 x 103 x 17 mm

Precauzioni Non sottoporre il dispositivo a forza eccessiva e urti. Non esporre il dispositivo a temperature estreme, luce solare diretta, polvere o umidità. Non immergere il dispositivo in acqua. Evitare il contatto con materiali corrosivi. Non gettare il dispositivo nel fuoco perché potrebbe esplodere. Non aprire la cassa interna o manomettere i componenti di questa dispositivo. Avvertenze per l'uso sicuro delle batterie Uilizzare solo batterie alcaline. Non utilizzare batterie ricaricabili. Installare le batterie correttamente rispettando le polarità (+/-). Sostituire sempre il set completo di batterie. Non mescolare mai batterie usate e nuove. Rimuovere immediatamente le batterie scariche. Rimuovere le batterie quando non sono utilizzate. Non conservare le batterie in prossimità di oggetti metallici. Un contatto potrebbe causare un corto circuito. Non ricaricare le batterie e non gettarle nel fuoco perché potrebbero esplodere. Non esporre le batterie a temperature elevate, all'umidità o alla luce solare diretta. Tenere tutte le batterie lontano dalla portata dei bambini per evitare rischi di soffocamento. Utilizzare il prodotto solo per lo scopo previsto! Obbligo di avviso secondo la legge sulle batterie Le batterie esaurite non devono essere considerate rifiuti domestici. Le batterie smaltite nell’ambiente possono causare danni all’ambiente e alla salute. È possibile restituire gratuitamente le batterie usate al proprio rivenditore e consegnarle ai centri di raccolta. Il consumatore è tenuto per legge alla restituzione delle batterie scariche!IT 9 Obbligo di avviso secondo la legge sulle dispositivi elettrici Questo simbolo indica che i dispositivi elettrici alla fine del loro ciclo di vita devono essere smaltiti separatamente dai rifiuti domestici generali. Portare il dispositivo al proprio punto di raccolta rifiuti locale o a un centro di riciclaggio. Ciò si applica in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistemi di raccolta differenziata dei rifiuti.CZ 1 EA 3050 – Digitální kompas s výškoměrem Funkce Funkce digitálního kompasu poskytuje stupně, střelku ukazující sever a odečty světových stran. Rozsah kompasu je -0° až 359°, směrovka 1–16 (grafické). Úhel deklinace nastavitelný pro oblasti s magnetickou odchylkou. Výškoměr: měření v metrech nebo stopách. Měření atmosférický tlaku a tlaku u hladiny moře v hpa, mmHG nebo inHG. Ikony předpovědi počasí: Slunečno, mírně zataženo, zataženo a déšť. Datum a čas. Každodenní buzení. Měření teploty v °C nebo F. Voděodolný. Součástí je popruh pro snadné nošení. Hlavní vzhled
