NÁVOD K OBSLUZE WS6620 Techno Line

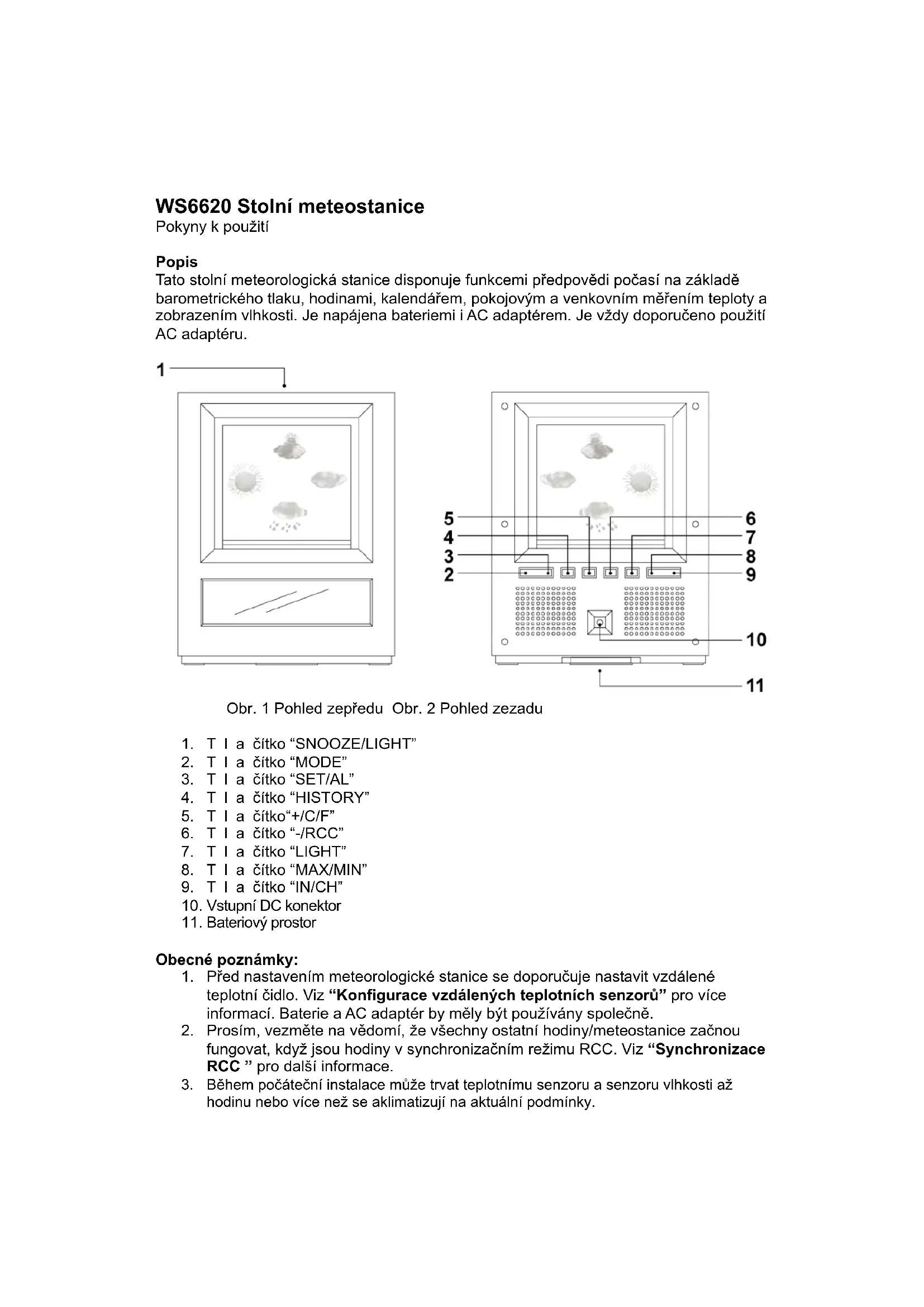

Obr. 1 Pohled zepředu Obr. 2 Pohled zezadu

10. Vstupní DC konektor

11. Bateriový prostor

1. Před nastavením meteorologické stanice se doporučuje nastavit vzdálené

teplotní čidlo. Viz “Konfigurace vzdálených teplotních senzorů” pro více informací. Baterie a AC adaptér by měly být používány společně.

2. Prosím, vezměte na vědomí, že všechny ostatní hodiny/meteostanice začnou

fungovat, když jsou hodiny v synchronizačním režimu RCC. Viz “Synchronizace RCC ” pro další informace.

3. Během počáteční instalace může trvat teplotnímu senzoru a senzoru vlhkosti až

hodinu nebo více než se aklimatizují na aktuální podmínky.Začínáme: Instalace A/C adaptéru

1. Zapojte A/C D/C do vstupní zdířky D/C (10) (viz obrázek č. 2). Používejte pouze

doporučené adaptéry. Vložení baterií

1. Na zadní straně jednotky otevřete bateriový prostor (11).

2. Do bateriového prostoru vložte 4 ks baterií velikosti “AAA”. Je doporučeno

používat pouze alkalické baterie.

3. Vložte zpět prostor pro baterie (11) v zadní části jednotky.

4. Správnou instalaci baterií potvrdí krátké pípnutí.

5. Obrazovka se rozsvítí asi po 3 sekundách.

Bezpečnostní opatření u baterií:

1. Před použitím si prosím pozorně přečtěte všechny pokyny k užívání.

2. Vložte baterie se správnou polaritou (+/-).

3. Vždy vyměňte kompletní sadu baterií.

4. Nikdy nevkládejte zároveň použité a nové baterie.

5. Slabé baterie okamžitě vyměňte.

6. Jestliže meteorologickou stanici nepoužíváte, vyjměte z ní baterie.

7. Baterie nenabíjejte a nevhazujte je do ohně - mohou explodovat.

8. Dbejte na to, aby byly baterie skladovány z dosahu kovových předmětů, kontakt

s nimi může přivodit zkrat.

9. Vyhněte se vystavování baterií vysokým teplotám nebo vlhkosti či přímému

10. Držte všechny baterie z dosahu dětí. Hrozí riziko udušení.

11. Uschovejte si prosím obalový materiál k budoucímu využití.

Nastavení meteorologické stanice: Při vložení baterií nebo připojení AC adaptéru meteorologická stanice pípne.

1. Pro změnu stávající meteorologické situace ve vaší oblasti stiskněte tlačítko

“-/RCC” (6) nebo tlačítko “+/C/F” (5). Viz níže uvedený obrázek č. 3 pro charakter počasí, které se podobá vaší bezprostřední oblasti. Slunečno Mírná oblačnost Oblačno Deštivo Obrázek č. 3

2. Stiskněte tlačítko “HISTORY” (4) a potvrďte charakter počasí.

Vysvětlení symbolů předpovědi počasí Meteorologická stanice vyžaduje nejméně 24 hodin k aklimatizaci na místní meteorologické podmínky. Meteorologická stanice zpracovává a analyzuje charakter počasí za minulých 24 hodin k předpovědi budoucího počasí. Dokud tento čas neuběhne, předpověď počasí nemusí být přesná a nemusí odrážet aktuální počasí ve vašem místě.Meteostanice zobrazí symboly (viz obrázek č. 3), aby označila předpověď počasí na příštích 12 – 24 hodin pro oblast s dosahem cca. 30-50 km. Poznámka:

1. Míra přesnosti může být nižší při extrémních meteorologických podmínkách.

Předpověď počasí má pouze referenční charakter a je určena pouze pro domácí používání. NESPOLÉHEJTE na meteorologickou stanici jestliže má předpověď počasí důležité důsledky např.: Pokud se týká osobního zdraví, situací života a smrti, obchodních nebo finančních rozhodnutí, a/nebo plánování v zemědělství.

2. Předpověď počasí nezobrazuje aktuální počasí. Zobrazuje počasí pro budoucnost.

Osvětlené ikony počasí Osvětlené ikony počasí je možné zapnout nebo vypnout stisknutím tlačítka “LIGHT“ (7). Nastavení meteorologické stanice:

1. Stiskněte tlačítko “HISTORY” (4) na 3 sekundy dokud neuslyšíte pípnutí.

2. Pro přepínání mezi jednotkami atmosférického tlaku Pascal (hPamb) a inch of

mercury (inHg) stiskněte tlačítko “-/RCC” (6) nebo tlačítko“+/C/F” (5).

3. Pro potvrzení stlačte tlačítko “HISTORY” (4).

4. Pro změnu nadmořské výšky stlačte tlačítko “-/RCC” (6) nebo tlačítko “+/C/F” (5).

Jednotky úrovně hladiny moře jsou v metrech (1 metr je přibližně 3,28 stopy). Kontaktujte místní meteorologickou stanici nebo jiné odborníky k získání podrobnějších informací.

5. Pro potvrzení nadmořské výšky stlačte tlačítko “HISTORY” (4).

6. Pro změnu stávající meteorologické situace ve vaší oblasti stiskněte tlačítko

“-/RCC” (6) nebo tlačítko “+/C/F” (5). Viz výše uvedený obrázek č. 3 pro charakter počasí, který se podobá počasí ve vaší bezprostřední blízkosti.

7. Pro potvrzení stlačte tlačítko “HISTORY” (4).

Údaje tlakové tendence:

1. Paměť změn barometrického tlaku je zobrazena 3 šipkami k znázornění tlakové

tendence. Zvyšující Trvalý Snižující Poznámka: Spolehlivé měření barometrického tlaku je možné pouze v případě, že jednotka zůstává ve stejné výšce. Při jejím pohybu v odlišných výškách za krátký časový interval se tlak vzduchu a barometrický tlak změní. Tlaková tendence bude pouze správná a regulovaná. Jednotka zůstala v konstantní nadmořské výšce 24 hodin nebo více. Vyvolání zaznamenané historie údajů Údaje barometrického tlaku jsou zaznamenávány v hodinových intervalech a mohou být vyvolány a zobrazeny za předešlých 12 hodin.Pro zobrazení údajů tlaku v posledních hodinách opakovaně stiskněte tlačítko “HISTORY” (4). “-1 HR” označuje tlak v předchozí hodině. Historie tlakových údajů se objeví na 20 sekund a poté bude zobrazen aktuální tlak. RCC synchronizace: Jestliže je dostupná, hodiny automaticky synchronizují svůj čas s rádiovými vysílači v následující čas: 2:05, 3:05, 4:05, 5:05. Máte také možnost synchronizovat hodiny ručně podle níže uvedených pokynů. Stlačte a držte tlačítko “-/RCC” (6) po dobu cca. 3 sekund, než se rozbliká. Jestliže tento signál bliká, hodiny se pokouší synchronizovat čas s rádiovým vysílačem. bude blikat, je-li přijímaný signál intenzivní a hodiny provedou synchronizaci s rádiovým vysílačem. Tento proces může trvat až 7 minut. přestane blikat a bude zobrazen, jakmile je signál přijat a synchronizován s hodinami. nebude zobrazen, jestliže hodiny nejsou schopny provést synchronizaci času během této doby. Uživatel může provést synchronizaci ručně později, nebo se budou hodiny automaticky snažit synchronizovat ve výše uvedený čas. Když se budou hodiny snažit synchronizovat, stlačte tlačítko “-/RCC” button (6) pro zrušení synchronizace RCC. Prosím, vezměte na vědomí, že všechny ostatní hodiny/meteostanice začnou fungovat, když jsou hodiny v synchronizačním režimu RCC. Vyčkejte, až se hodiny již nepokusí synchronizovat čas nebo je synchronizováno nastavení jiných hodin a funkce meteorologické stanice. Jestliže se během synchronizačního režimu ozve alarm, RCC synchronizace se okamžitě ukončí. K opětovnému nastavení synchronizace času proveďte výše uvedené pokyny. RCC vyvážení časové zóny Tyto hodiny jsou vybaveny korekcí času za pomocí rádiového vysílače. Budete muset zjistit signál z časové zóny, který přijímáte na svém místě a přizpůsobit ho. Tato funkce také umožňuje nastavení letního času. Kontaktujte místní meteorologickou stanici nebo jiné odborníky k získání podrobnějších informací. Pro časovou zónu +1 stiskněte jednou tlačítko “-/RCC” (6). Pro časovou zónu +2 stiskněte ještě jednou tlačítko “-/RCC” (6). Pro časovou zónu -1 stiskněte ještě jednou tlačítko “-/RCC” (6). Stiskněte ještě jednou tlačítko “-/RCC” (6) pro stejnou časovou zónu. Ruční nastavení času: Pro změnu mezi současným časem a časem alarmu stiskněte tlačítko “MODE” (2). Když se ukáže současný čas, tak stiskněte a držte tlačítko “SET/AL” (3) po cca 3 sekundy až se rozbliká displej.Znovu stlačte tlačítko “SET/AL” (3). Pro změnu nastavení hodiny stiskněte tlačítko “-/RCC” (6) nebo tlačítko “+/C/F” (5). Znovu stlačte tlačítko “SET/AL” (3). Pro změnu natavení minut stiskněte tlačítko “+/°C/°F” (5) nebo tlačítko “-/RCC” (6). Znovu stlačte tlačítko “SET/AL” (3). Pro změnu nastavení roku stiskněte tlačítko “+/°C/°F” (5) nebo tlačítko “-/RCC” (6). Znovu stlačte tlačítko “SET/AL” (3). Pro změnu nastavení měsíce/data a data/měsíce stiskněte tlačítko “+/°C/°F” (5) nebo tlačítko “-/RCC“ (6). Znovu stlačte tlačítko “SET/AL” (3). Pro změnu natavení měsíce stiskněte tlačítko “+/°C/°F” (5) nebo “-/RCC” tlačítko (6). Znovu stlačte tlačítko “SET/AL” (3). Pro změnu nastavení data stiskněte tlačítko “+/°C/°F” (5) nebo tlačítko “-/RCC” (6). Znovu stlačte tlačítko “SET/AL” (3). Pro přepínání mezi AM/PM a 24 hodinovým formátem stiskněte tlačítko “-/RCC” button (6) nebo tlačítko “+/C/F” (5). Znovu stlačte tlačítko “SET/AL” (3). Pro změnu nastavení jazyka pro dny v týdnu stiskněte tlačítko “+/°C/°F” (5) nebo tlačítko “-/RCC” (6). ENG pro angličtinu; GE pro němčinu; IT pro italštinu; FR pro francouzštinu; NE pro holandštinu; ES pro španělštinu; DA pro dánštinu; Pro potvrzení nastavení stiskněte opět tlačítko “SET/AL” (3). Displej již nebude blikat. Zobrazení času alarmu: Pro změnu mezi současným časem a časem alarmu stiskněte tlačítko “MODE” (2). Čas buzení se ukáže nápisem “AL”. Nastavení času alarmu: Stiskněte jednou tlačítko “SET/AL” (3) a čas alarmu se ukáže nápisem “AL”. Stiskněte a podržte tlačítko “MODE” (2) po dobu cca. 3 sekund až se číslice rozbliká. Pro změnu nastavení hodiny stiskněte tlačítko “-/RCC” (6) nebo tlačítko “+/C/F” (5). Opět stiskněte tlačítko “MODE” (1). Pro změnu nastavení minut stiskněte tlačítko “-/RCC” (6) nebo tlačítko “+/C/F” (5). Opět stiskněte tlačítko “MODE” (1). Když se ukáže čas alarmu, tak stiskněte tlačítko “-/RCC” (6) nebo tlačítko “+/C/F” (5) pro zapnutí a vypnutí alarmu. bude zobrazeno při zapnutém alarmu. Alarm bude znít 120 sekund po dosažení nastaveného času alarmu. K deaktivaci alarmu stiskněte kterékoliv tlačítko v zadní části hodin. Hodiny přejdou automaticky do režimu opakovaného alarmu, jestliže nebyl alarm deaktivován. Když je alarm zapnutý a přechází do režimu opakovaného alarmu, stiskněte tlačítko “SNOOZE/LIGHT” (1). bude blikat, jestliže jsou hodiny v režimu opakovaného alarmu. Alarm zazní znovu za 5 minut. K deaktivaci alarmu stiskněte kterékoliv tlačítko v zadní části hodin. Uvědomte si prosím, že nastavení času alarmu přestane fungovat, jestliže jsou hodiny v synchronizovaném režimu. Před nastavením času alarmu vyčkejte, než se synchronizace času ukončí.Konfigurace teploměru Tato meteorologická stanice může synchronizovat až 3 dálkové teplotní senzory. Jeden dálkový teplotní senzor je součástí balení. Další dálkové teplotní senzory si můžete zakoupit samostatně. K zakoupení prosím kontaktujte vašeho místního prodejce. Dálkové teplotní senzory (RTS)

Obr. 4 Pohled zezadu Obr. 5 Pohled zezadu s otevřeným krytem RTS1. Závěsný otvor RTS2. Šroubky prostoru pro baterie RTS3. Tlačítko “TX” RTS4. Tlačítko “RESET” RTS5. Přepínač “Channel 1 2 3”

1. Otevřete prostor pro baterie v zadní části jednotky vyšroubováním

dvou malých šroubků (RTS 2) křížovým šroubovákem. (viz obrázek č. 4)

2. Instalujte/znovu vložte 2 ks baterií velikosti “AAA” do bateriového

prostoru. Je doporučeno používat pouze alkalické baterie. Nepoužívejte dobíjecí baterie.

3. Meteorologická stanice může přijímat signál až ze 3 různých kanálů.

Zvolte si číslo kanálu (1, 2, or 3) naladěním“Channel 1 2 3” pomocí přepínače (RTS 5). Jestliže máte pouze 1 dálkový teplotní senzor vyberte 1.

4. Stiskněte jednou tlačítko “reset” (RTS 4) a zabliká jednou červené

5. Vložte zpět prostor pro baterie do zadní části jednotky a zabezpečte

ho dvěma šrouby (RTS 2).

1. Umístěte dálkový teplotní senzor na požadované místo a závěsný

otvor (RTS 1) uchyťte na šroub (není součástí balení). Eventuálně může být jednotka umístěna na plochý horizontální povrch. 2. Jednotka může být umístěna uvnitř nebo venku. Jednotka je odolnávůči počasí. Neponořujte ji do vody. Nevystavujte ji po dlouhou dobu vodě. Vyhněte se nahromadění vody nebo sněhu na jednotce. Nevystavujte jednotku přímému slunečnímu světlu. Přeneste jednotku dovnitř v případě extrémního nebo drsného počasí například při hurikánu, tajfunu nebo v cyklonových sezonách. Neumisťujte jednotku na místě, kde bude vystavena velkému větru.

3. Neumísťujte dálkový teplotní senzor dále než 30 metrů (98 stop) od

přijímací meteorologické stanice. Dálkový teplotní senzor pracuje nejlépe, jestliže mezi ním a meteorologickou stanici nejsou žádné překážky nebo rušivé vlivy. Dálkový teplotní senzor by měl být blíže než 30 metrů od meteorologické stanice, jestliže ta není schopna z něj přijímat signály. To je způsobeno překážkami nebo rušivými vlivy. Měli byste vyzkoušet různá místa k dosažení nejlepšího příjmu.

Konfigurace meteostanice pro příjem vzdálených teplotních signálů

1. K nastavení teplotního senzoru se řiďte výše uvedenými pokyny.

2. Stiskněte a podržte tlačítko “IN/CH” (9) meteostanice po dobu cca.

3 sekund. Rozbliká se “CH”. Tím dojde k resetování všech teplotních pamětí.

3. Meteorologická stanice bude vyhledávat signály na kanálu 1. Jakmile

budou přijaty signály na kanálu 1, bude zobrazena teplota. Meteorologická stanice bude automaticky vyhledávat další kanály. Každý kanál bude vyhledávat asi 3 sekundy a poté bude vyhledávat další kanál.

4. Až dojde k příjmu všech kanálů, stiskněte pro potvrzení kanálu jednou

tlačítko “IN/CH” (9). již nebude zobrazeno.

5. Meteorologická stanice bude přijímat nový signál automaticky

každých 30 sekund k aktualizaci dálkového měření teploty.

6. Opakovaně stiskněte tlačítko “IN/CH” (9) meteostanice pro přepínání

mezi kanálem 1 “CH1”, kanálem 2 “CH2”, a kanálem 3 “CH3”.

7. bude zobrazeno v případě, že jakýkoliv dálkový teplotní

senzor potřebuje vyměnit baterie.

1. Pro zobrazení maximální zaznamenané teploty, minimální

zaznamenané teploty a současné teploty stiskněte tlačítko“Max/Min” (8). “MAX” označuje maximální teplotu. “MIN” označuje minimální teplotu.

2. Pro resetování maximální a minimální teploty a záznamů vlhkosti

stiskněte a podržte tlačítko “Max/Min” (8) po dobu cca. 3 sekund.

1. Teplota označená “IN” ukazuje vnitřní teplotu. Je to teplota v místě

meteorologické stanice.

2. Teplota označená “OUT” zobrazuje teplotu dálkových teplotních čidel.

3. Pro zobrazení teploty kanálu 1, kanálu 2 a kanálu 3 opakovaněstiskněte tlačítko “IN/CH” (9) meteostanice.

budou automaticky zobrazeny všechny kanály dálkových senzorů. Pro zrušení stiskněte tlačítko “IN/CH” (9).

5. “LL“ se zobrazí v případě, že je teplota a/nebo vlhkost pod

1. Pro přepínání mezi Celsiovou stupnicí a Fahrenheitovou stupnicí

stiskněte tlačítko “+/C/F” (5).

indikuje, že teplota má stoupající tendenci.

indikuje, že teplota se nemění.

indikuje, že teplota má klesající tendenci.

• Nevystavujte jednotku nadměrné síle, nárazům, prašnosti, velké teplotě nebo vlhkosti.

• Neponořujte jednotku do vody.

• Celou jednotku vyhoďte, když se baterie už nenabíjí nebo když už jednotka nezobrazuje teplotu a/nebo vlhkost.

• Nevyjímejte jakékoliv šrouby.

• Nevhazujte tuto jednotku do ohně. MŮŽE EXPLODOVAT.

• Držte jednotku z dosahu malých dětí. Jednotka a její části mohou přivodit udušení.

• Nikdy se nesnažte nabíjet baterie jakoukoliv metodou.

• Jednotku likvidujte v souladu s předpisy.

• Proveďte recyklaci jestli je to možné. Technické specifikace Pokojové teplotní rozpětí: 0°C do 50°C (32°F do 122°F) Venkovní teplotní rozpětí: -20°C do 50°C (-4°F do 122°F) Rozpětí relativní vlhkosti: 20%-95% Rozpětí barometrického tlaku: 930mb až 1050mb Napájení (Meteorologická stanice): 4 ks baterií velikosti AAA 1.5V Napájení (Externí vysílač): 2 ks baterií velikosti AAA 1.5V
