Tipo de producto	Secadora
Marca	Edesa
Modelo	4SE6E
Capacidad de carga máxima	6 kg para algodón/lino, 3 kg para delicados/sintéticos
Programas de secado	8 programas con control electrónico de humedad, 4 programas temporizados (15 a 60 min), 1 programa diario, 1 programa ventilación en frío (10 min)
Sistema de control	Electrónico de humedad con sensores en el tambor
Inicio diferido	3, 6, 9 o 12 horas
Antiarrugas	Sí, duración de 60 minutos con rotaciones intermitentes
Ventilación en frío	Sí, programa dedicado de 10 minutos
Dispositivo de seguridad eléctrica	Parada inmediata del tambor en caso de apertura de la puerta
Dispositivo de seguridad térmica	Protección contra sobrecalentamiento
Filtro de pelusas	Extraíble, limpiar después de cada ciclo - no lavar con agua
Sonda de humedad	Limpiar con un paño empapado en vinagre en caso de depósito de cal
Inversión de puerta	Posible, procedimiento descrito en el manual
Instalación	En el suelo (pies ajustables) o en columna sobre una lavadora frontal (accesorio opcional)
Conexión al exterior	Posible con manguera flexible suministrada para evacuar el aire húmedo
Temperatura ambiente mínima	+10 °C para un funcionamiento óptimo
Centrifugado recomendado	Mínimo 700 rpm para un secado eficaz
Alimentación eléctrica	230 V ~ 50 Hz (verificar en la placa de características)

Preguntas frecuentes - 4SE6E EDESA

¿Cómo invertir la puerta de la secadora Edesa 4SE6E?

Para invertir el sentido de apertura de la puerta, desatornille los 4 tornillos que fijan las bisagras en el panel frontal. Mueva el prensa-microinterruptor de la posición (a) a (b). Invierta los tapones de los orificios de fijación, luego fije la puerta en los orificios que quedaron libres. Consulte el manual para el diagrama detallado.

¿Cuál es la capacidad de carga máxima de la Edesa 4SE6E?

El tambor puede contener hasta 6 kg de ropa resistente (algodón, lino) o 3 kg de ropa delicada (tejidos sintéticos, acrílicos). Para un secado homogéneo, reduzca la carga si la ropa es de grandes dimensiones.

¿Cómo limpiar el filtro de pelusas?

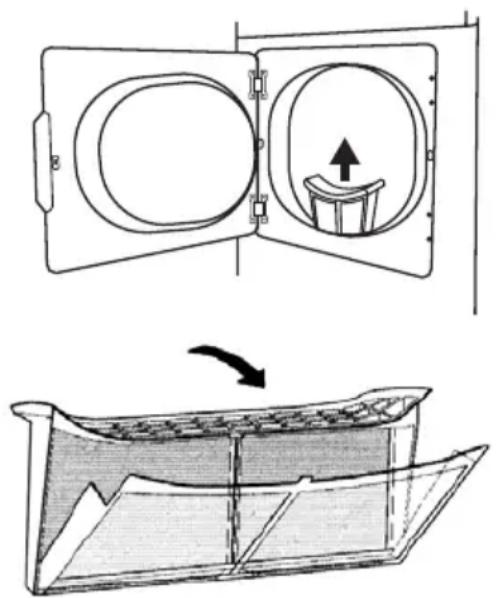

El filtro se encuentra en la parte inferior de la abertura de carga. Tire hacia arriba para extraerlo. Límpielo con un cepillo o un paño seco. No lo limpie nunca con agua. Vuelva a colocarlo después de cada ciclo.

¿Qué hacer si el secado no es satisfactorio?

Verifique que no haya sobrecargado la máquina, que la ropa esté bien clasificada y que el programa sea adecuado. Asegúrese de que el filtro esté limpio y bien colocado. Compruebe que la temperatura ambiente sea superior a +10 °C y que las rejillas de aire no estén obstruidas.

¿Puedo instalar la secadora sobre una lavadora?

Sí, esta secadora se puede instalar en columna sobre una lavadora de carga frontal. Para ello, debe adquirir un marco o accesorio de fijación disponible bajo pedido al fabricante o al servicio postventa.

¿Cómo usar el inicio diferido?

Después de encender el aparato, gire el mando de programas a una de las posiciones de inicio diferido (3, 6, 9 o 12 h). Presione Start para confirmar, luego seleccione el programa de secado deseado y presione Start nuevamente. El indicador de Retardo permanece encendido fijo durante la cuenta atrás.

¿Qué tipos de ropa no se deben meter en la secadora?

No introduzca nunca ropa de lana pura (se afieltra), de seda, de cortinas muy delicadas, prendas engomadas o plastificadas, ni ropa que haya sido tratada con productos inflamables (quitamanchas, etc.). Evite también animales domésticos o cuerpos extraños.

La secadora se detiene cuando abro la puerta durante el ciclo, ¿es normal?

Sí, es un dispositivo de seguridad. El tambor se detiene inmediatamente para prevenir cualquier accidente. Para reiniciar, cierre la puerta y presione el botón Start.

¿Cómo limpiar la sonda de humedad?

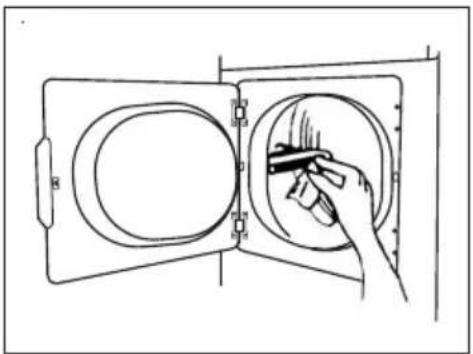

La sonda de humedad de acero inoxidable se encuentra dentro del tambor. Si está cubierta de cal, límpiela con un paño empapado en vinagre para restablecer una medición precisa de la humedad.

¿Qué hacer si la secadora no arranca?

Verifique que el enchufe esté bien conectado, que el botón On/Off esté presionado, que la puerta esté cerrada correctamente, que el filtro esté en su lugar y que el disyuntor de su vivienda no haya saltado. Asegúrese también de que la temperatura ambiente sea superior a +10 °C.

MANUAL DE USUARIO 4SE6E EDESA

MANUAL DE INSTALACION

E INSTRUCCIONES DE USO

P

• INFORMACIONES RELATIVAS AL MEDIO AMBIENTE 4
- INSTALACIÓN 4
• CONEXION ELÉCTRICA 5
- ROPA 6
• AHORRO DE ENERGIA 7
- PROGRAMAS 7
• PANEL DE MANDOS 8
• FUNCIONAMIENTO 10
• MANTENIMIENTO 11
- QUE HACER SI... 12

CARACTERISTICAS TECNICAS

CAPACIDAD		6
DIMENSIONES	LARGO	59,5
	PROFUNDO	58,5 cm
	ALTO	85 cm
TENSION	220...240 V / 50 Hz
CORRIENTE		16 A
POTENCIA MAXIMA		2900 W
MOTOR		250 W
RESISTENCIA	2100 W - 2650 W

ESTE APARATO ESTÁ DE ACUERDO CON LAS DIRECTRICES EUROPEAS

• EMC 89/336/CE
• BAJA TENSIÓN 73/23/CE
• MARCA CE 93/68/CE

cm

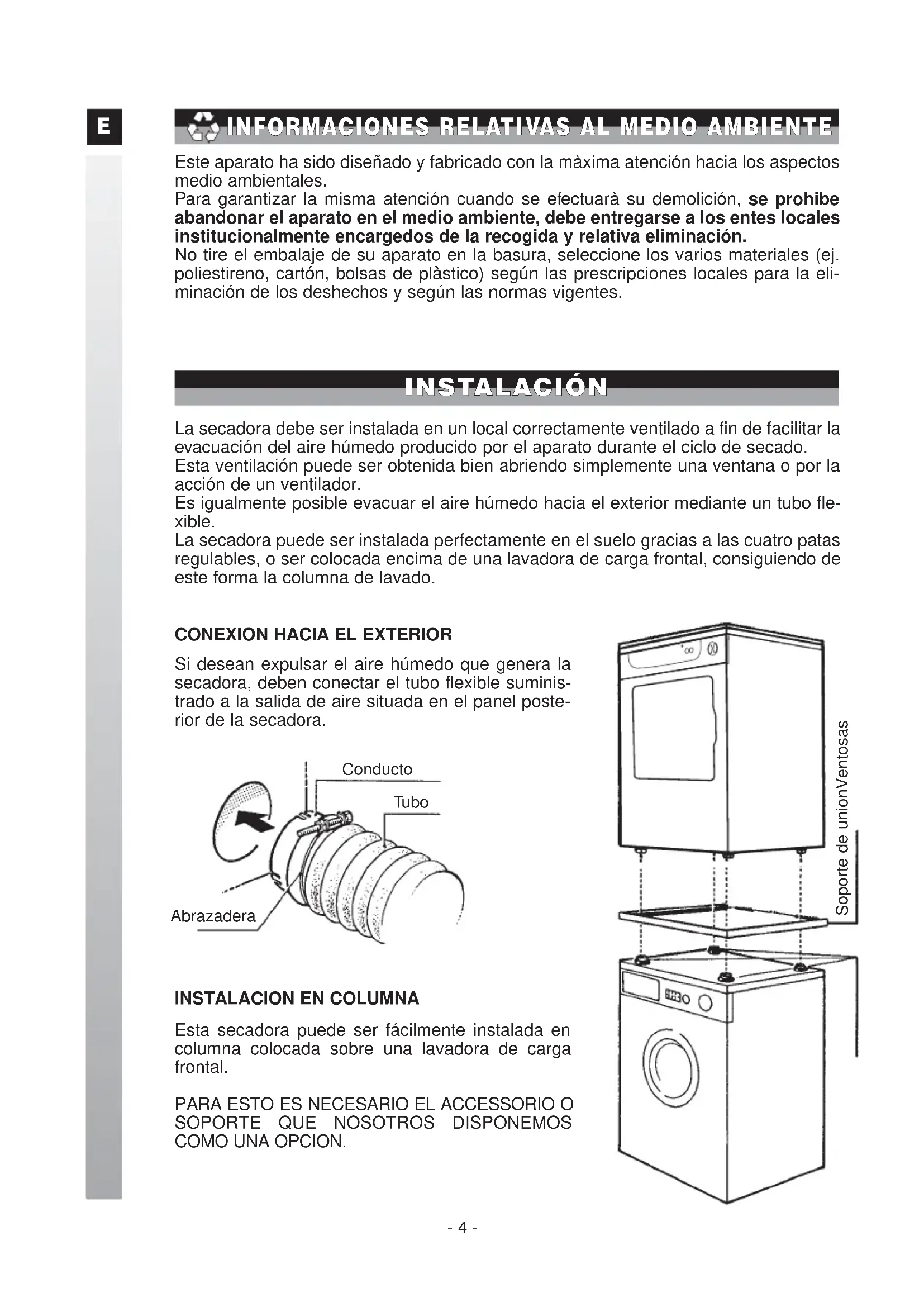

INFORMACIONES RELATIVAS AL MEDIO AMBIENTE

Este aparato ha sido diseñado y fabricado con la máxima atención hacia los aspectos medio ambientales.

Para garantizar la misma atención cuando se efectuarà su demolición, se prohibe abandonar el aparato en el medio ambiente, debe entregarse a los entes locales institucionalmente encargedos de la recogida y relativa eliminación.

No tire el embalaje de su aparato en la basura, seleccione los varios materiales (ej. poliestireno, cartón, bolsas de plástico) según las prescripciones locales para la eliminación de los deshechos y según las normas vigentes.

INSTALACIÓN

La secadora debe ser instalada en un local correctamente ventilado a fin de facilitar la evacuación del aire húmedo producido por el aparato durante el ciclo de secado.

Esta ventilación puede ser obtenida bien abriendo simplemente una ventana o por la acción de un ventilador.

Es igualmente posible evacuar el aire húmedo hacia el exterior mediante un tubo flexible.

La secadora puede ser instalada perfectamente en el suelo gracias a las cuatro patas regulables, o ser colocada encima de una lavadora de carga frontal, consiguiendo de este forma la columna de lavado.

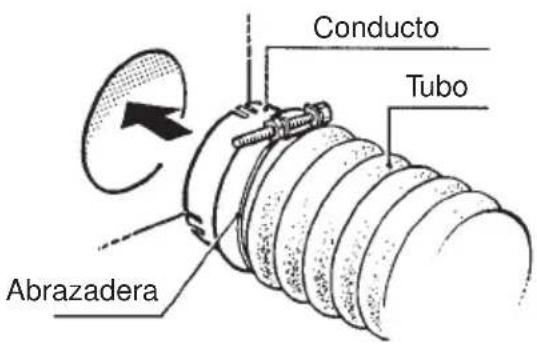

CONEXION HACIA EL EXTERIOR

Si desean expulsar el aire húmedo que genera la secadora, deben conectar el tubo flexible suministrado a la salida de aire situada en el panel posterior de la secadora.

Conducto Tubo Abrazadera

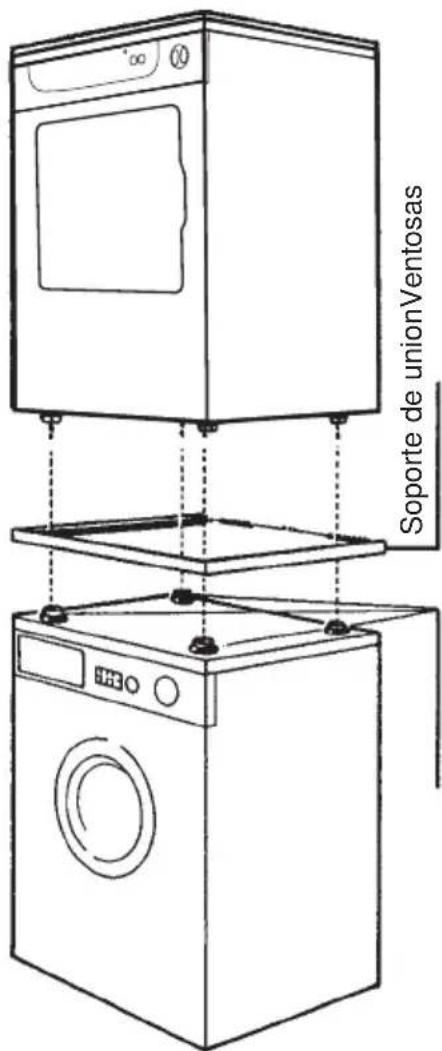

INSTALACION EN COLUMNNA

Esta secadora puede ser fácilmente instalada en columna colocada sobre una lavadora de carga frontal.

PARA ESTO ES NECESARIO EL ACCESSORIO O SOPORTE QUE NOSOTROS DISPONEMOS COMO UNA OPCION.

Soporte de unionVentosas

CONSEJOS

• Para un mejor rendimiento de la secadora evite instalarla en un lugar donde la temperatura ambiente sea inferior a +10° C.
• Antes de efectuar la primera utilización, limpie el interior del tambor con la ayuda de un paño húmedo a fin de eliminar el polvo que podría haberse depositad durante el transporte.

ATENCION

• La secadora no puede en ningún caso ser conectada a una chimenea.
• Alrededor de la secadora no debe haber pelusas que puedan ser aspiradas.

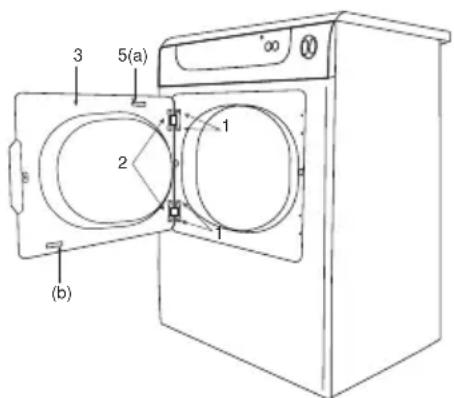

INVERSIÓN DE LA PUERTA

Si es necesario puede modificar el sentido de abertura de la puerta efectuando las siguientes operaciones:

1. Quite del panel delantero los 4 tornillos (1) que fijan las bisagras (2) de la puerta (3).

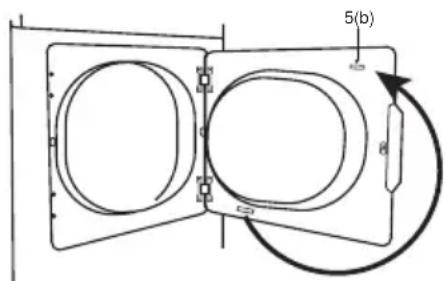

2. Invierta la posición del prensamicrointerruptor (5) de la posición (a) a la posición (b).
3. Invierta la posición de los tapones que cubren los orificios para la fijación de la puerta.
4. Fije la puerta en los orificios aún libres.

3 5(a) 2 1 (b)

5(b)

CONEXION ELÉCTRICA

Antes de conectar la secadora a una toma eléctrica asegurese que:

1. El valor de la tensión de alimentación y el indicado sobre la placa de características (situada sobre la parte frontal del aparato) deben ser los mismos.
2. El contador, el limitador, la línea de alimentación y la clavija de corriente deben soportar la máxima carga: los valores de la potencia y de la corriente absorbida están indicadas sobre la placa de características.
3. La toma de corriente y la clavija deben adaptarse entre ellas sin interposición de tomas múltiples y adaptadores o alargadores.

La conexión de la secadora a una toma de tierra es obligatoria según las normas.

Si el cable de alimentación ha sufrído algún daño, hay que cambiarlo por un cable o un conjunto especial, que puede conseguirse a través del fabricante o el servicio de asistencia técnica.

EL FABRICANTE EN NINGUN CASO SE RESPONSABILIZA DE LOS DAÑOS SUFRIDOS POR LAS PERSONAS O POR LOS OBJETOS, SI ESTAS NORMAS ELEMENTALES DE SEGURIDAD NO SON RESPETADAS.

ROPA

Antes de realizar el primer ciclo de secado, le recomendamos que limpie el interior del tambor con un paño húmedo. Usted encontrar sobre sus prendas los diferentes simbolos que significan:

Secado Autorizado

Usted no debe introducir en el aparato mas que ropa centrifugada.

Cuanta más elevada sea la velocidad de centrifugado de su lavadora el tiempo de secado será más breve y el consumo de energía se reducirá.

El tambor de esta secadora puede contener hasta 6 Kg de ropa resistente (algodón, lino) o 3 Kg de ropa delicada (textiles sintéticos). El peso de una carga compuesta de grandes piezas debe ser inferior a la de una carga compuesta de pequeñas piezas.

Coloque los artículos de pequeño tamaño en una red de secado.

Cierre las cremalleras, anude cintas y lazos, cierre las fundas de las almohadas.

Usted obtendrá un secado homogeneo si tiene la precaución de desenredar la ropa que saca de su lavadora, sobre todo las piezas de gran tamaño y si selecciona los artículos según tamaño, tipo de tejido y el grado de secado.

Evite añadir artículos húmedos cuando el programa de secado ha empezado, porque de esta forma correrá el riesgo de obtener resultados poco satisfactorios.

ATENCION

No introduzca en la secadora:

• artículos de pura lana virgen (se apelmazan).
• artículos demasiado delicados como cortinas.
• artículos de seda.
• artículos de material de caucho o plástico.
• artículos que previamente se hayan limpiado con productos inflamables (qui-tamanchas, etc).
• Controle que no hayan entrado en ella erróneamente animales domésticos o cuerpos extraños.

No introduzca ropa muy moiada.

Se utilizan un centrifugado inferior a 700 r.p.m. aconsejamos de secar la ropa media a la vez.

LE RECORDAMOS QUE LA SECADORA DEBE SER EXCLUSIVAMENTE UTILIZADA PARA SECAR ROPA LAVADA EN AGUA.

AHORRO DE ENERGIA

• No introduzca en la secadora ropa no centrifugada. Cuando más elevada sea la velocidad de centrifugado de su lavadora, más breve será el tiempo de secado. No es suficiente retorcer la ropa. La ropa demasiado mojada puede dañar el aparato. Usted obtendrá resultados de secado mejores con ropa centrifugada a la velocidad de centrifugado lo más alta posible (800 r.p.m. o más). Un centrifugado de 500 r.p.m. prolonga sensiblemente el tiempo de secado.
• Centrifugue también la ropa delicada. Evite introducir artículos húmedos después de que haya comenzado el programa de secado. Utilice desde el principio la capacidad de carga máxima: Usted ahorrará así tiempo y energía.
• Limpie el filtro después de cada ciclo de secado.
• Evite en la medida de lo posible, emplear suavizante en el lavado, porque la misma secadora lo suaviza. Seque las prendas totalmente sintéticas mejor al aire libre. Se secan más rápido y economiza energía. En la secadora estas prendas se cargan nada más que de electricidad estatica.

PROGRAMAS

La máquina para secar la ropa está dotada de 8 programas diferentes de secado con control electrónico de húmedad (por lo tanto sólo tiene que seleccionar el grado de humedad que desea), de 4 programas de secado suplementario a tiempo programado sin el control electrónico de la humedad, de 1 programa diario y de 1 programa de ventilación.

Por lo tanto dispone de los siguientes programas de secado:

5 programas para ropa normal (Tejidos resistentes: algodón y lino).

3 programas para ropa delicada (Tejidos mixto sintéticos, acrílico).

4 programas de secado a tiempo (duración 15 minutos a 60 minutos para tejidos por ejemplo muy gruesos que necesitan un tiempo de secado ulterior).

1 programa diario

1 programa de ventilación (10 min) aire frío

Para seleccionar el programa de secado deseado, utilice el mando de programas (1).

PANEL DE MANDOS

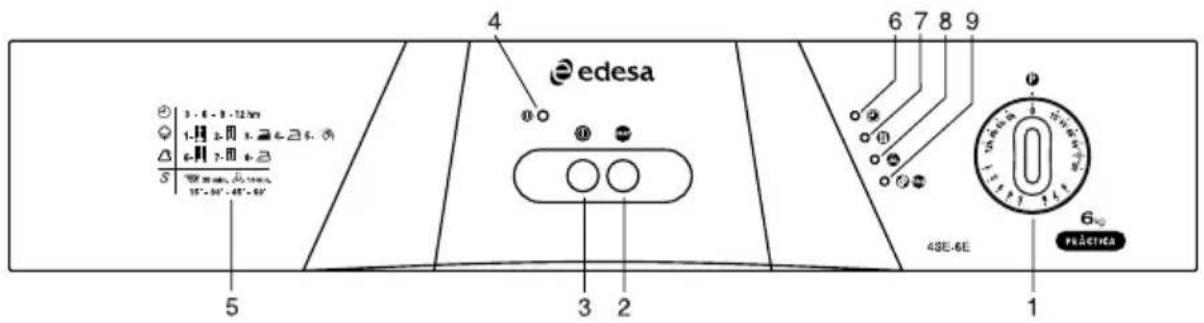

4 edesa 6 7 8 9 1 5 3 2 1 6 PRACTICA 4SE-6E

1. MANDO PROGRAMAS
2. TECLA START (MARCHA)
3. TECLA ON-OFF
4. PILOTO ALIMENTACIÓN

5. TABLA DE PROGRAMAS

6. PILOTO RETARDO

7. PILOTO SECADO
8. PILOTO VENTILACIÓN
9. PILOTO ANTIARRUGAS / FINAL CICLO

MANDO PROGRAMAS (1)

Permite seleccionar el mejor programa correspondiente al tipo de ropa a secar y el grado de secado que usted desea.

Calquiera que sea el programa que Usted haya elegido, la duración de secado está automáticamente determinada por control electrónico. El grado de húmedad de la ropa es medida permanentemente por los sensores situados en el interior del tambor.

Por consiguiente es normal que para un mismo programa la duración de secado puede variar, dependiendo del tipo de ropa, de la velocidad de centrifugado de la lavadora y de la temperatura ambiente.

TECLA START (2)

Sirve para poner en marcha la máquina después de haber programado el ciclo deseado.

TECLA ON-OFF (3)

Permite encender la secadora.

PILOTO ALIMENTACIÓN (4)

Su encendido indica que la secadora está enchufada a la corriente.

PILOTOS AVANCE CICLO (6 - 7 - 8 - 9)

DISPOSITIVOS DE SEGURIDAD

Esta secadora cuenta con dos dispositivos de seguridad:

• un dispositivo de seguridad eléctrico que interrumpe instantáneamente la rotación del tambor en caso de abertura de la puerta durante el ciclo de secado;
• un dispositivo de seguridad térmico que evita riesgos de recalentamiento.

La tabla che sigue resume los programas de secado indicando el tipo de tejido, la carga máxima de ropa, el grado de secado el número y el simbolo.

PROGRAMAS CON CONTROL DE HUMEDAD
TIPO DE ROPA CARGA MAX GRADO DE SECADO			PROGRAMA
ROPA NORMAL AL ON
Tejidos en algodón espeso (por ejemplo toalla de baño en esponja) no camisas en algodón.	6 Kg. Extra seco 1
Tejidos en algodón, tejidos en esponja, camisas en algodón, ropa para niños.	6 Kg. Seco para guardar 2
Ropa tipo manteles o sabanas	6 Kg.	Poco húmedo para planchar ligero	3
Ropa tipo manteles o sabanas	6 Kg.	Húmedo para planchar a mano	4
Ropa tipo manteles o sabanas	6 Kg.	Húmedo para planchar a maquina	5
ROPA DELICADA
Camisas, polos	3 Kg. Extra seco 6
Ropa delicada	3 Kg. Seco para guardar 7
Ropa delicada	3 Kg.	Húmedo para planchar a mano	8
ROPAS COMPLETAMENTE SINTÉTICAS
Tejidos sintéticos, fibras	3 Kg. Extra seco 6
Acrílicos, tejidos demasiado delicados	3 Kg. Seco para guardar 7
PROGRAMAS ESPECIALES
Diario, ideal para secar cargas mixtas algodón / delicados en poco tiempo	3 Kg.	Húmedo para planchar a mano
Ventilación fría, ideal para ventilar cualquier tipo de ropa	6 Kg.
Tejidos muy espesos que necesitan de ser secados después	6 Kg.	Tiempo máximo de secado	Máx. 60 min.
INICIO RETARDADO3 - 6 - 9 - 12 HORAS
Inicio del programa con 3 horas de retardo			3 h
Inicio del programa con 6 horas de retardo			6 h
Inicio del programa con 9 horas de retardo			9 h
Inicio del programa con 12 horas de retardo			12 h

INICIO RETARDADO

IMPORTANTE

• La ropa a secar debe estar debidamente centrifugada con anterioridad.
• La duración de secado y por consiguiente el consumo de energía depende de:
• tipo de ropa
• cantidad de ropa
• velocidad de centrifugado de su lavadora
• temperatura del ambiente
• Para la elección de los programas respete escrupolosamente las indicaciones dadas por los fabricantes de los artículos, sobre todo para las fibras sintéticas u otras que no soportan temperaturas demasiado elevadas.

FUNCIONAMIENTO

Antes de efectuar el ciclo de secado:

• Compruebe que la clavija esté enchufada a la toma de corriente eléctrica.
• Controle que el filtro esté colocado en su alojamiento.
• Introduzca la ropa centrifugada en el cesto sin amontonarla.
• Controlar que por error no hayan entrado dentro animales o cuerpos extraños.
• Cierre la puerta.

Entonces, puede seleccionar el programa de secado que desea de esta forma:

Operaciones necesarias para empezar un ciclo normal

Apretar la tecla "on-off" (3); la luz del piloto de alimentación (4) empieza a destellar y se oye una señal acústica.

Poner el mando programas (1) en el programa de secado deseado girándolo hacia la derecha, se oye una señal acústica.

Apretar la tecla "start" (2); se oye una señal acústica y la luz del piloto de alimentación (4) deja de destellar quedando encendida de modo fijo y empieza el ciclo de secado.

Operaciones necesarias para empezar un ciclo con puesta en marcha retardada

Apretar la tecla “on-off” (3); la luz del piloto de alimentación (4) empieza a destellar y se oye una señal acústica.

Antes de programar el ciclo deseado, colocar el mando programas en una de las cuatro posiciones de inicio retardado girándolo hacia la derecha y apretar la tecla "start" (2). Para confirmar el tiempo de retardo, la luz del piloto de alimentación (4) y el piloto "retardo" (6) empezarán a destellar rápidamente para indicar que ha empezado el tiempo de retardo y se oye una señal acústica.

Posicionar luego el mando programas (1) en el programa de secado deseado girándolo hacia la derecha, se oye una señal acústica, apretar la tecla "start" (2), el piloto "retardo" (6) y el piloto de alimentación (4) quedan encendidas de modo fijo para indicar que el tiempo de retraso ha empezado. Se oye una señal acústica más larga, terminado dicho tiempo la máquina empieza el ciclo programado, el piloto "retardo" (6) se apaga y se enciende el de secado (7).

Terminado el tiempo de secado elegido, la máquina efectúa automáticamente una fase de ventilación (10 minutos). En esta fase se enciende el piloto de ventilacion (8), que permite que la ropa se vaya enfriando gradualmente.

Terminada dicha fase, 4 señales acústicas avisan de que el ciclo ha terminado.

A partir de este momento empieza la fase de antiarrugas (60 minutos) que se evidencia mediante el encendido del piloto antiarrugas (9) durante el cual la máquina efectúa rotaciones en la cesta intermitentemente en los dos sentidos de marcha, manteniendo la ropa constantemente en movimiento para evitar que se formen pliegues. Durante esta fase una señal acústica intermitente recuerda que hay que sacar la ropa. Durante la fase antiarrugas es posible sacar la ropa del tambor en cualquier momento. Terminada la fase de antiarrugas la luz de final de ciclo (9) queda encendida para recordar que el ciclo ha terminado.

Si algunas prendas no tienen el nivel de secado deseado, meterlas de nuevo en la secadora y completar el secado eligiendo un programa a tiempo (de 15 a 60 min.).

NOTA: Despues de que termine el ciclo de programa seleccionado, recuerde que debe apagar la secadora pulsando la tecla de alimentacion "ON-OFF".

Si se desea modificar el ciclo programado o el tiempo de retraso, una vez que se haya puesto en marcha la máquina colocar el mando de los programas en la posición “0” de reajuste, esperar la señal acústica y repetir la secuencia de programación precedentemente descrita.

ATENCIÓN

Si durante el ciclo de secado o de cuenta atrás del tiempo de retraso falta la alimentación de red, cuando ésta vuelve la máquina prosigue en ciclo a partir de donde paró.

Si se abre la puerta durante el tiempo de retraso, la cuenta se interrumpe y se reanuda sólo tras haber cerrado la puerta y después de apretar la tecla "start".

Si se abre la puerta durante el secado, es necesario apretar la tecla "start" para volver a poner en marcha la máquina.

IMPORTANTE

Si se secan artículos delicados o completamente sintéticos no utilice nunca los programas a tiempo.

Tras cada ciclo de secado, no se olvide de limpiar el filtro.

MANTENIMIENTO

LIMPIEZA CARROCERÍA MÁQUINA

Para limpiar la carrocería y el panel de mandos no utilice nunca productos agresivos o abrasivos es suficiente un paño húmedo y eventualmente jabón.

El filtro de esta secadora está constituido por un elemento extraíble, situado en la parte inferior de la abertura de la carga, que puede extraerse fácilmente hacia arriba.

Las fibras depositadas en el interior del filtro son un elemento de desgaste totalmente normal de la ropa, no se producen a causa de un funcionamiento incorrecto de la secadora. Limpie el filtro con un cepillo o con paño seco.

NOTA: NO SE LIMPIA CON AGUA.

LIMPIEZA DE LA SONDA DE CONTROL DE LA HUMEDAD

Tras haber efectuado numerosos ciclos de secado puede ocurrir que en la sonda para el control de la humedad, situada en el interior del tambor se haya depositado una película fina de cal.

Esta película puede perjudicar los resultados del secado. Con un paño humedecido con vinagre limpie el calcáreo depositado en la sonda de acero inox.

NOTA. No respetar los consejos de seguridad y mantenimiento puede ser causa de accidentes graves e irremediables para el buen funcionamiento de la secadora (corrosión e incendios).

QUÉ HACER SI...

Si la secadora no funciona correctamente controlar que:

• Esté enchufada correctamente;
• Esté pulsada la tecla START;
• La puerta esté cerrada correctamente;
• El filtro esté colocado correctamente en su sede;
• El automático de la vivienda no haya saltado;

- El aparato no esté instalado en una habitación demasiado fría (temperatura inferior a +10° C);

- Las bocas de operación de descarga del aire, y eventualmente el tubo flexible, no estén obstruidos.

El resultado de secado no es satisfactorio

Comprueba si:

• Has puesto demasiada ropa en la secadora;
• Has separado correctamente la ropa y seleccionado el programa para la ropa que necessita ser secada;
• Has limpiado correctamente el filtro y lo has posicionado correctamente;
• Has puesto la máquina en un lugar demasiado frío (menos de 10° C);
• Las entradas de descarga, de aspiración y el tubo flexible sean atascados.

P

ÍNDICE

PÁG.

Consente por a funcionar a máquina de secar roupa.

Quando está aceso indica que a máquina está ligada à tomada de corrente.

DISPOSITIVOS DE SEGURANÇA

Esta máquina de secar roupa é dotada de dois dispositivos de segurança:
