MANUAL DE USUARIO BTD 500 USB SENNHEISER

Instrucciones de uso

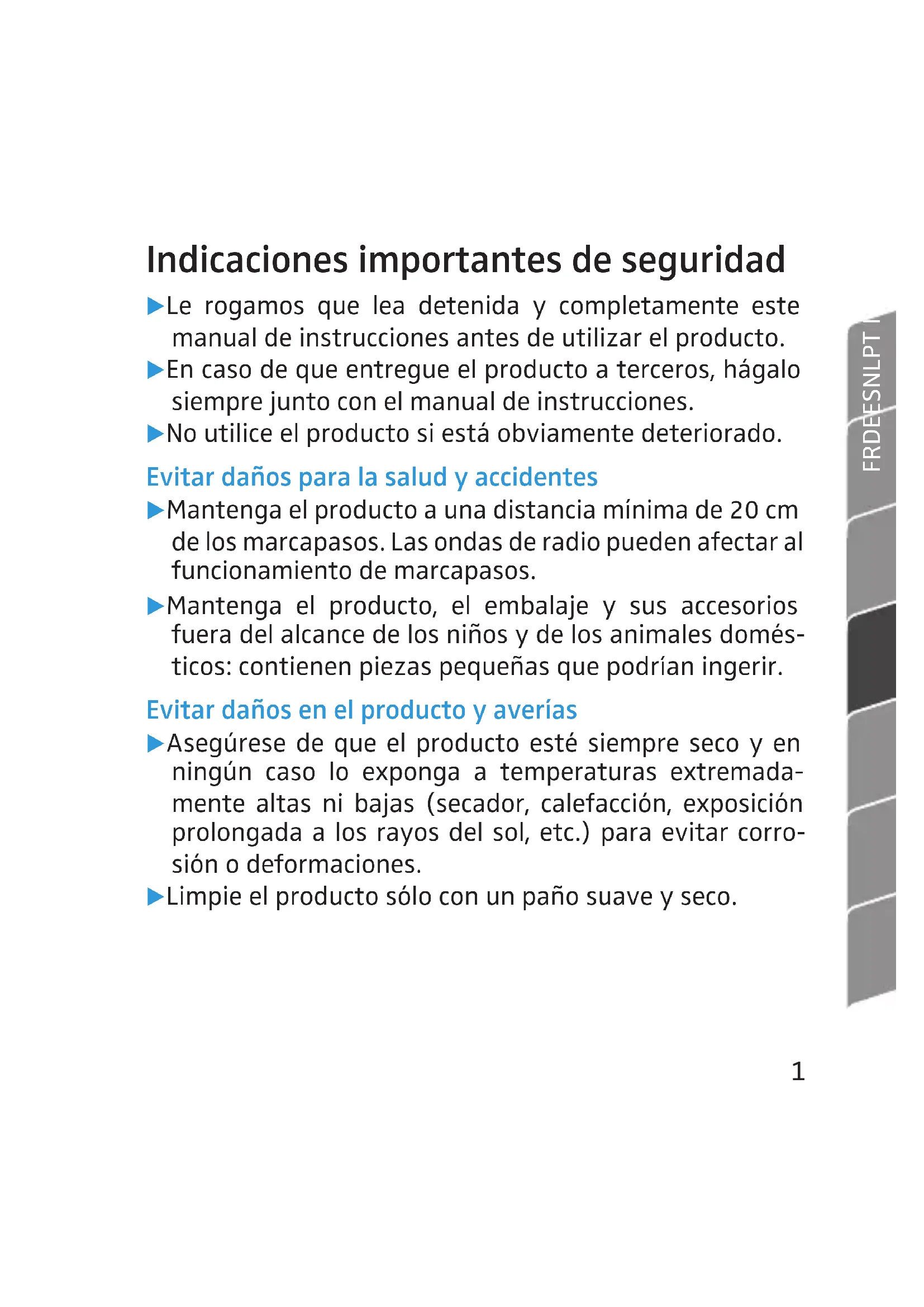

Indicaciones importantes de seguridad

▶ Le rogamos que lea detenida y completamente este manual de instrucciones antes de utilizar el producto.
En caso de que entregue el producto a terceros, hágalo siempre junto con el manual de instrucciones.
No utilice el producto si está obviamente deteriorado.

Evitar daños para la salud y accidentes

Mantenga el producto a una distancia mínima de 20 cm de los marcapasos. Las ondas de radio pueden afectar al funcionamiento de marcapasos.
Mantenga el producto, el embalaje y sus accesorios fuera del alcance de los niños y de los animales domésticos: contienen piezas pequeñas que podrían ingerir.

Evitar daños en el producto y averías

Asegúrese de que el producto esté siempre seco y en ningún caso lo exponga a temperaturas extremadamente altas ni bajas (secador, calefacción, exposición prolongada a los rayos del sol, etc.) para evitar corrosión o deformaciones.

Limpie el producto sólo con un paño suave y seco.

Utilice el producto únicamente en aquellos entornos en los que esté permitido el uso de la tecnología inalámbrica Bluetooth®. Las ondas de radio de un dispositivo Bluetooth pueden influenciar en el funcionamiento de aparatos eléctricos y médicos. No utilice el producto en dependencias médicas, en el tren, en el avión o en las proximidades de puertas automáticas, dispositivos de aviso de incendios u otros aparatos de funcionamiento automático.

Uso adecuado/Responsabilidad

El BTD 500 USB es un transmisor y receptor estéreo inalámbrico para PC ordenador (USB) que permite escuchar música y telefonear con softphones (p. ej., con Skype) sin cables.

Se considerará uso no adecuado el uso de este producto de forma distinta a como se describe en estas instrucciones de uso.

Sennheiser no asumirá ningún tipo de responsabilidad si se hace un uso no adecuado del producto o de los aparatos adicionales/accesorios.

Sennheiser no se responsabilizará por daños en aparatos USB que no coincidan con las especificaciones USB.

Sennheiser no se responsabiliza de los daños por fallos de conexión provocados por baterías gastadas o viejas o por haber excedido el área de transmisión Bluetooth.

BTD 500 USB

Si su fuente de audio, su PC o su ordenador portátil no soportan la tecnología inalámbrica Bluetooth o apt-X™, puede utilizar el adaptador BTD 500 USB. Con él podrá ampliar la funcionalidad de sus aparatos con la función Bluetooth.

Bluetooth

La tecnología inalámbrica Bluetooth constituye la interfaz mediante la cual su fuente de audio, PC o ordenador portátil pueden comunicar de forma inalámbrica con otros aparatos, como p. ej. headsets.

apt-X

El sistema de codificación de audio apt-X garantiza un sonido estéreo vivo, puro y lleno y permite no sólo escuchar el sonido, sino también experimentarlo y sentirlo en su forma más pura. Gracias al uso de apt-X, la tecnología Bluetooth puede ofrecer una calidad de audio inalámbrica que no presenta diferencias con respecto a la mejor calidad de audio transmitida por cable.

Volumen de suministro

Adaptador BTD 500 USB

BTD 500 USB LTD-2000 PANETROPE LTD-2001 PANETROPE LTD-2002 PANETROPE LTD-2003 PANETROPE LTD-2004 PANETROPE LTD-2005 PANETROPE LTD-2006 PANETROPE LTD-2007 PANETROPE LTD-2008 PANETROPE LTD-2009 PANETROPE LTD-2010 PANETROPE LTD-2011 PANETROPE LTD-2012 PANETROPE LTD-2013 PANETROPE LTD-2014 PANETROPE LTD-2015 PANETROPE LTD-2016 PANETROPE LTD-2017 PANETROPE LTD-2018 PANETROPE LTD-2019 PANETROPE LTD-2020 PANETROPE LTD-2021 PANETROPE LTD-2022 PANETROPE LTD-2023 PANETROPE LTD-2024 PANETROPE LTD-2025 PANETROPE LTD-2026 PANETROPE LTD-2027 PANETROPE LTD-2028 PANETROPE LTD-2029 PANETROPE LTD-2030 PANETROPE LTD-2031 PANETROPE LTD-2032 PANETROPE LTD-2033 PANETROPE LTD-2034 PANETROPE LTD-2035 PANETROPE LTD-2036 PANETROPE LTD-2037 PANETROPE LTD-2038 PANETROPE LTD-2039 PANETROPE LTD-2040 PANETROPE LTD-2041 PANETROPE LTD-2042 PANETROPE LTD-2043 PANETROPE LTD-2044 PANETROPE LTD-2045 PANETROPE LTD-2046 PANETROPE LTD-2047 PANETROPE LTD-2048 PANETROPE LTD-2049 PANETROPE LTD-2050

Instrucciones de uso

HeadSetup

HeadSetup™

El software HeadSetup está disponible gratuitamente en www.senncom.com/headsetup.

El software establece una conexión entre su headset, el BTD 500 USB y el softphone instalado en su PC y posibilita la actualización del firmware.

Conectar el BTD 500 USB

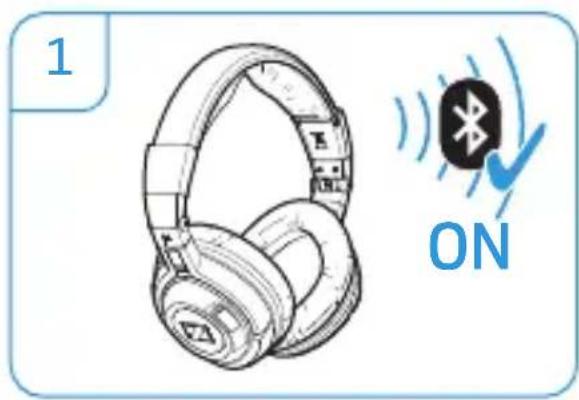

1 Active el modo de sincronización en su headset Bluetooth.

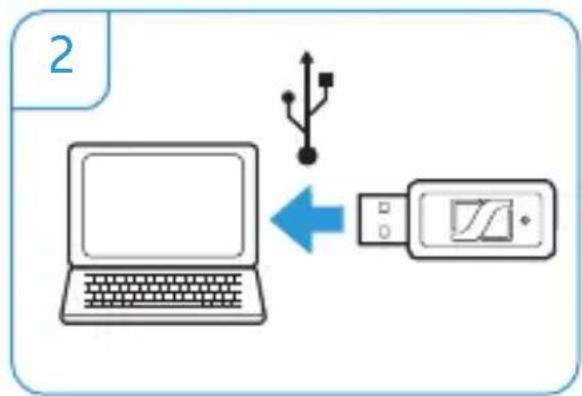

2 Enchufe el adaptador en el puerto USB.

1 ON


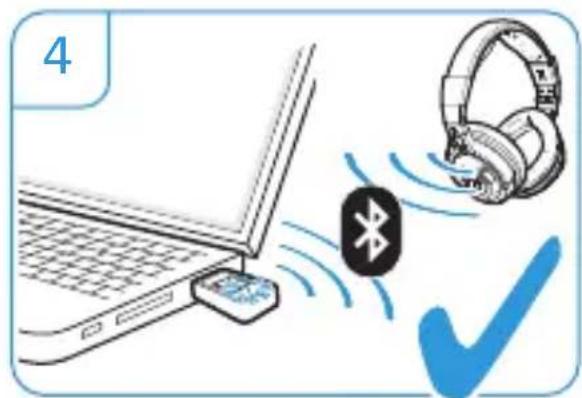

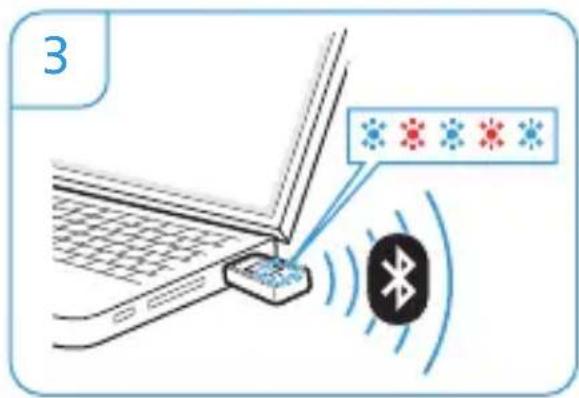

Cuando conecta el adaptador por primera vez, éste cambia al modo de sincronización (3) y se conecta automáticamente con su headset Bluetooth (4).

3

4

Si el adaptador no encuentra ningún headset Bluetooth en un espacio de 5 minutos, el LED se apaga.

▶ Repita entonces el proceso.

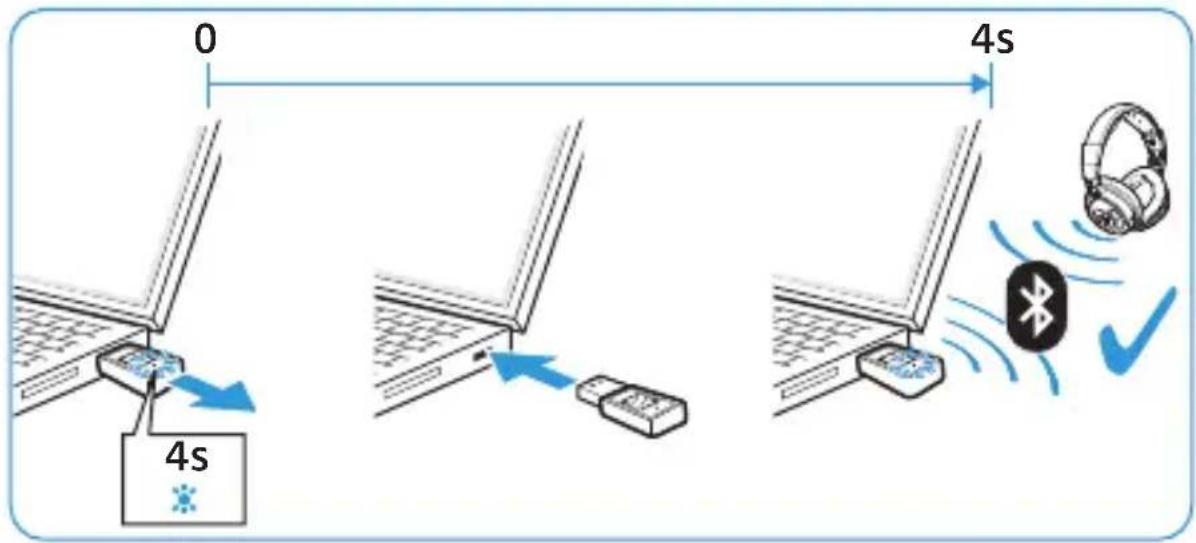

Conectar otro headset

Active el modo de sincronización Bluetooth.
Enchufe el adaptador en el puerto USB. El LED luce en azul durante 4 segundos.
Antes de que transcurran esos 4 segundos, saque el adaptador del puerto USB y enchúfelo de nuevo. El adaptador cambia al modo de sincronización y se conecta con su headset Bluetooth.

Vista general de indicadores

Durante la conexión

Pairing(sincroni-zación)	⊥ ⊥...	Modo de sincronización
	⊥	Conexión establecida
	⊥	Conexión fallida
	⊥____	Periodo de sincronización
Conexión	⊥	Fase de conexión
	⊥	conectado

Durante la utilización

Telefonear		Llamada entrante
		Llamada saliente/activa
		(SBC)
		Alta calidad (apt-X)

Ajustes en el sistema operativo

La mayoría de los ordenadores reconocen automáticamente el adaptador conectado como dispositivo de audio standard, de modo que la señal de audio se transmite a su headset Bluetooth.

Para establecer manualmente el adaptador como dispositivo de audio standard:

Microsoft® Windows® 7

En el panel de control, seleccione la opción de menú «Sonido».
▶ Seleccione «BTD 500 USB» como standard en las opciones «Reproducción», «Grabación» y «Comunicación».

Apple Mac OS ^® X

En los ajustes del sistema, seleccione la opción de menú «Sonido».
Vaya a «Salida».
▶ Seleccione «BTD 500 USB».

Especificaciones técnicas

Peso 6 g

Dimensiones 47 x 18 x 9 mm

(An x Al x Pro)

Temperatura de funcionamiento +10 °C a +40 °C

Humedad relativa del aire (funcionamiento)

20 a 85 %, sin condensar

Rango de temperatura de almacenamiento -20 °C a +60 °C

Humedad relativa del aire (almacenamiento)

10 a 95 %, sin condensar

Potencia de salida BTD 500 USB 2,5 mW

Bluetooth

Bluetooth Versión 3.0

Alcance hasta 10 m

Frecuencia de transmisión 2,4 GHz

Perfiles A2DP, AVRCP, HSP

Codec SBC, apt-X

Declaraciones del fabricante

Sennheiser electronic GmbH & Co. KG concede una garantía de 24 meses sobre este producto. Puede consultar las condiciones de garantía actuales en la página de Internet www.sennheiser.com u obtenerlas de su distribuidor Sennheiser.

Conformidad con las siguientes directivas

Le rogamos que, al término de su vida útil, deseche el producto a través del centro de recogida y/o reciclaje de su municipio.

Conformidad CE

• Directiva R&TTE (1999/5/CE)
• Directiva CEM (2004/108/CE)
• Directiva de baja tensión (2006/95/CE)

La declaración se puede consultar en Internet:

www.sennheiser.com. Antes de la puesta en servicio, se deben observar las disposiciones específicas del país de uso.

Se cumplen los requisitos para

EE.UU. FCC ID: DMOBTD300U
Canadá IC: 2099A-BTD300U
Europa
Australia/Nueva Zelanda
Singapur
Bluetooth	QD ID : B018607

La denominación Bluetooth® así como las marcas Bluetooth son propiedad de Bluetooth SIG, Inc. Sennheiser electronic GmbH & Co. KG dispone de licencia para u marca.

Otros nombres de productos y empresas citados en las presentes instrucciones pueden ser nombres comerciales o de marca de sus titulares correspondientes.
