MANUAL DE USUARIO Stealth Wireless ALTO

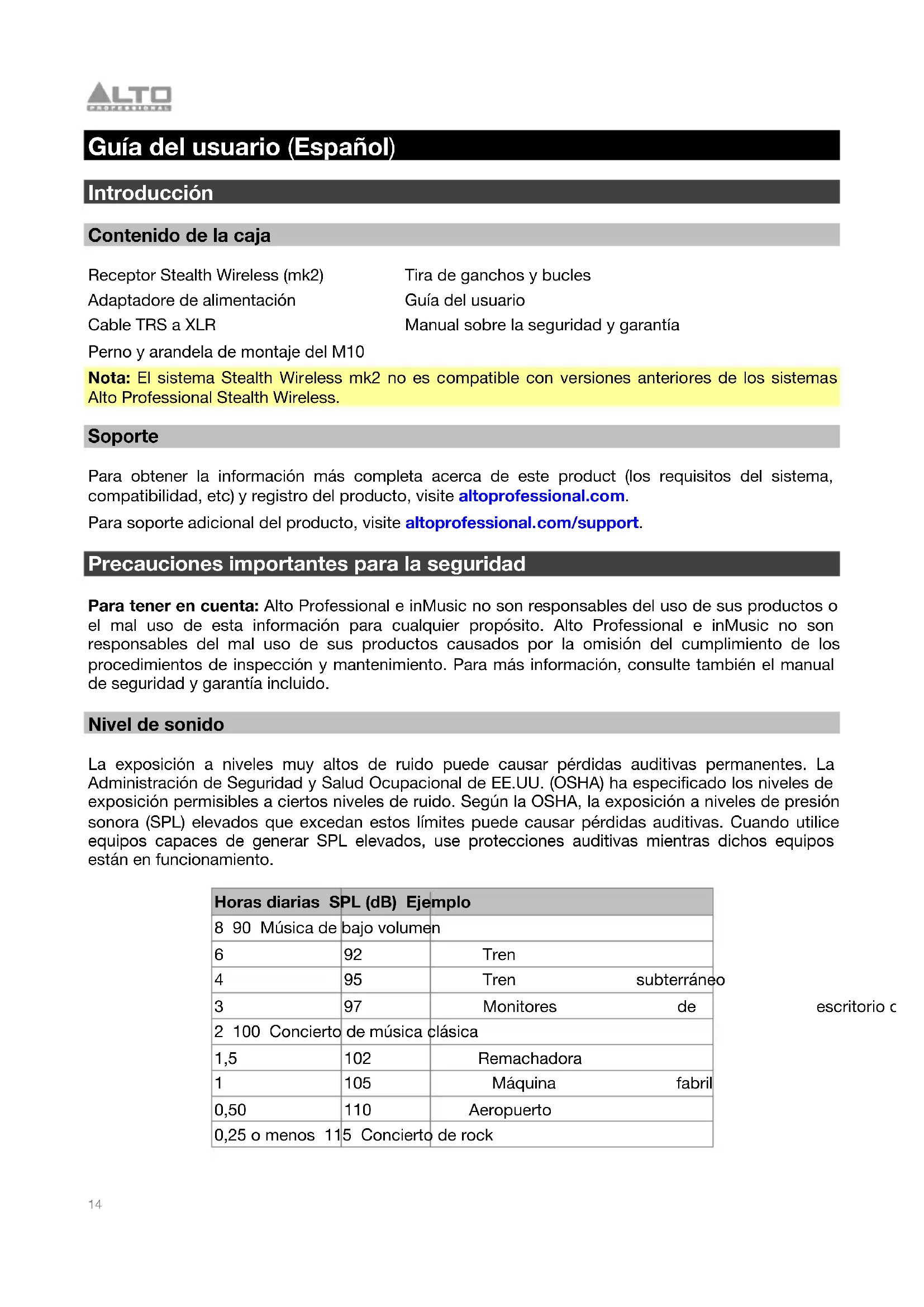

Guía del usuario (Español) Introducción Contenido de la caja Receptor Stealth Wireless (mk2) Adaptadore de alimentación Cable TRS a XLR Perno y arandela de montaje del M10 Tira de ganchos y bucles Guía del usuario Manual sobre la seguridad y garantía Nota: El sistema Stealth Wireless mk2 no es compatible con versiones anteriores de los sistemas Alto Professional Stealth Wireless. Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite altoprofessional.com. Para soporte adicional del producto, visite altoprofessional.com/support. Precauciones importantes para la seguridad Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido. Nivel de sonido La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento. Horas diarias SPL (dB) Ejemplo 8 90 Música de bajo volumen 6 92 Tren 4 95 Tren subterráneo 3 97 Monitores de escritorio de alto nivel 2 100 Concierto de música clásica 1,5 102 Remachadora 1 105 Máquina fabril 0,50 110 Aeropuerto 0,25 o menos 115 Concierto de rock15

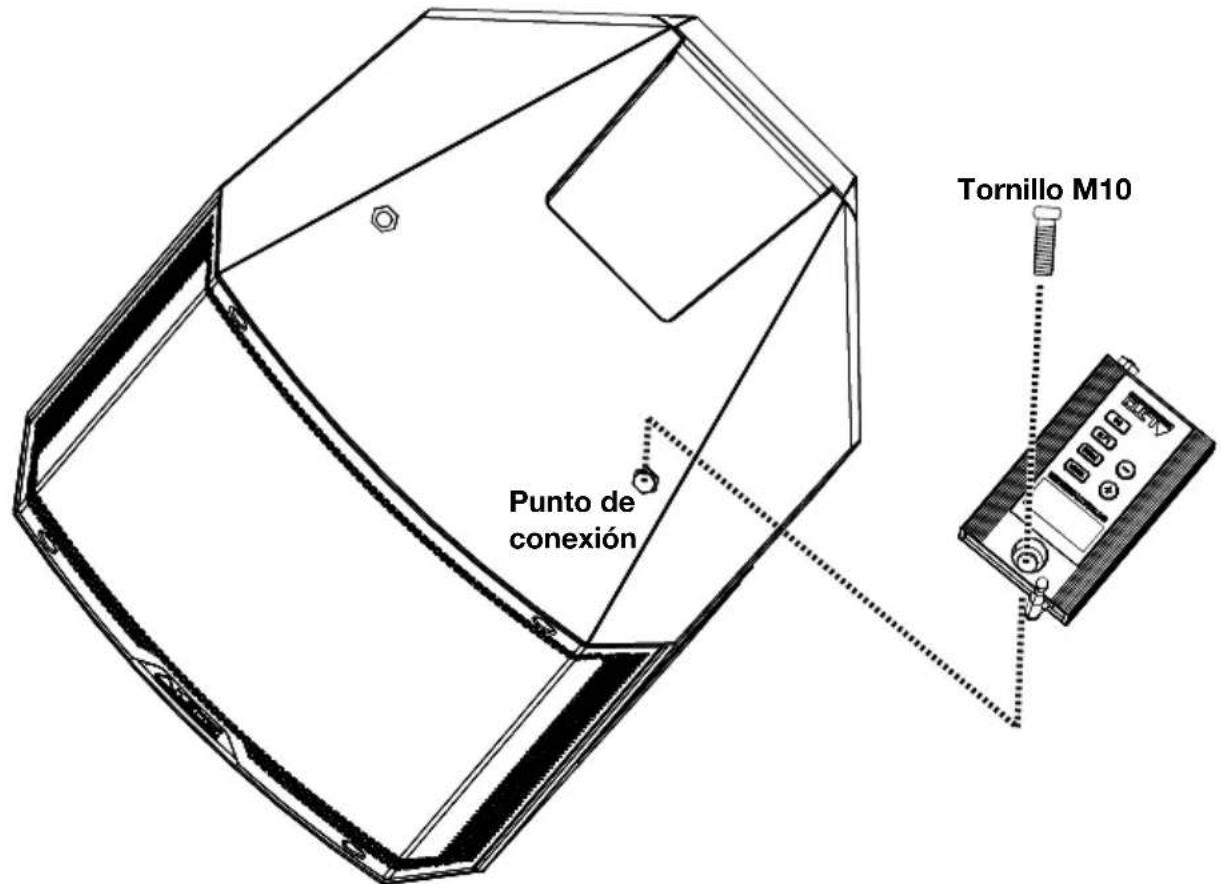

Inicio rapido Montaje Nota: Si requiere asistencia, póngase en contacto con el servicio al cliente de Alto Professional ingresando a altoprofessional.com/support. Montaje del receptor en el altavoz Use el tornillo M10 suministrado para conectar el receptor Stealth Wireless al punto de conexión del altavoz alimentado.

Tornillo M10 Punto de conexión16

Diagramas de conexión Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado. Ejemplo 1 – Configuración monocanal Para enviar señales mono del transmisor Stealth Wireless a un solo receptor:

1. Conecte la salida principal de su mezclador a una entrada del transmisor Stealth Wireless y

conecte la salida del receptor a la entrada de su altavoz. Mantenga todos los controles de volumen del mezclador y ajuste del transmisor en sus valores mínimos.

2. Encienda el transmisor y el receptor del Stealth Wireless. Ajuste sus canales a números

coincidentes. Consulte las instrucciones para configurar el transmisor y los receptores en la sección Funcionamiento para más información.

3. Ajuste las antenas del transmisor y el receptor a una posición vertical para lograr los mejores

resultados en la transmisión de la señal inalámbrica. Si la calidad de la señal inalámbrica es pobre, cambie la posición de las antenas.

4. Configure el transmisor a mono y adjuste el control de ajuste para obtener una señal intensa sin

5. Encienda el altavoz, ajuste el nivel de salida de su mezclador y ajuste los controles de ajuste del

transmisor para oír la señal de audio. Si oye ruido en la señal, cambie a un canal diferente hasta que oiga una señal limpia. Consulte las instrucciones para el cambio de la frecuencia de RF en la sección Funcionamiento para más información.

ltavoz alimentado Receptor Transmisor Mezclador

Ejemplo 2 – Configuración de doble canal Para enviar señales estéreo del transmisor Stealth Wireless a cuatro receptores:

1. Conecte la salida principal de su mezclador a una entrada del transmisor Stealth Wireless y

conecte la salida del receptor a la entrada de su altavoz. Mantenga todos los controles de volumen del mezclador y ajuste del transmisor en sus valores mínimos.

2. Encienda el transmisor y los receptores del Stealth Wireless. Ajuste sus canales a números

coincidentes. Consulte las instrucciones para configurar el transmisor y los receptores en la sección Funcionamiento para más información.

3. Ajuste las antenas del transmisor y el receptor a una posición vertical para lograr los mejores

resultados en la transmisión de la señal inalámbrica. Si la calidad de la señal inalámbrica es pobre, cambie la posición de las antenas.

4. Configure el transmisor a stereo y adjuste los controles de ajuste para obtener una señal

intensa sin recorte.

5. Encienda el altavoz, ajuste el nivel de salida de su mezclador y ajuste los controles de ajuste del

transmisor para oír la señal de audio. Si oye ruido en la señal, cambie a un canal diferente hasta que oiga una señal limpia. Consulte las instrucciones para el cambio de la frecuencia de RF en la sección Funcionamiento para más información. Receptores Transmisor Altavoz alimentado Mezclador Altavoz alimentado Receptores

Funcionamiento Para instalar y utilizar su Stealth Wireless, siga los pasos en este capítulo en orden. Si está instalando un sistema con múltiples receptores, instale cada receptor de a uno a la vez y mantenga cada receptor encendido a medida que instala los otros. Nota: La recepción, alcance y rendimiento inalámbrico en general podría variar respecto de las especificaciones indicadas en función de su equipo y el entorno en donde está instalado su sistema. Consulte en la sección Solución de problemas consejos sobre cómo mejorar el rendimiento inalámbrico. Preparación del receptor

1. Utilice el cable TRS a XLR incluido para conectar la salida de audio del receptor a su altavoz.

2. Utilice el adaptador de corriente incluido para conectar el conector de corriente del receptor a

su fuente de corriente. El receptor se encenderá automáticamente.

3. Ajuste el canal del receptor mediante uno de los siguientes métodos:

• Cómo seleccionar un canal RF automáticamente:

i. Pulse el botón Scan para entrar al modo de escaneo. El escaneo comenzará

automáticamente un segundo después. Como alternativa, pulse los botones +/- para escanear hacia arriba o hacia abajo en busca del próximo canal en RF disponible. El número de canal parpadeará en la pantalla y el medidor de RF mostrará el nivel actual de recepción para cada canal escaneado en tiempo real.

ii. Una vez que el receptor encuentre el siguiente canal disponible con un nivel de RF

aceptable, permanecerá en ese canal y hará parpadear continuamente el número del canal en la pantalla.

iii. Si necesita seguir explorando hasta encontrar una frecuencia diferente disponible,

pulse los botones +/- mientras el número de canal esté parpadeando para seguir buscando el siguiente canal disponible en esa dirección.

iv. Pulse el botón Scan para seleccionar la frecuencia escaneada automáticamente. El

número de canal en la pantalla dejará de parpadear, indicando que la frecuencia seleccionada está lista para recibirse desde el transmisor una vez configurada. Si luego de un minuto no se selecciona ningún canal, el receptor saldrá del modo de selección de canal.

• Cómo seleccionar un canal RF manualmente:

i. Pulse el botón CH una vez para entrar al modo de selección manual de frecuencia. El

número del kit parpadeará en la pantalla.

ii. Cuando el número de canal esté parpadeando, pulse los botones +/- para aumentar o

disminuir la frecuencia y el canal correspondiente. El medidor de RF mostrará el nivel actual de recepción para cada canal.

iii. Una vez que se encuentre una frecuencia aceptable, pulse el botón CH para

seleccionar el canal. Si luego de diez segundos no se selecciona ningún canal, el receptor saldrá del modo de selección de canal.19

Preparación del transmisor Nota: No se incluyen los transmisores en el Stealth Wireless (mk2) Expander Pack, sólo con el modelo base de Stealth Wireless (mk2). Se puede usar un transmisor para enviar audio a numerosas unidades receptoras.

1. Utilice un cable XLR estándar o un cable de 6,35 mm (1/4 pulg.) estándar para conectar su

mezclador u otra fuente de audio a las entradas combinadas.

2. Utilice el adaptador de corriente para conectar el conector de corriente del transmisor a su

fuente de corriente. Pulse el interruptor de encendido para encender el transmisor.

3. Asegúrese de que el receptor esté encendido y a menos de 200 pies (61 metros) del transmisor

con una línea de visión directa despejada.

4. Pulse el botón CH para entrar al modo de selección de canal. Pulse una vez para ajustar el canal

estéreo izquierdo y una segunda vez para ajustar el canal estéreo derecho.

5. Pulse los botones +/- para recorrer los canales disponibles hasta seleccionar el mismo canal RF

que está seleccionado en el receptor. Espere diez segundos o pulsar otro botón para salir del modo de selección de canal. Importante: Si está instalando un sistema con múltiples pares de receptor-transmisor, instale cada par de a uno a la vez y mantenga cada receptor encendido a medida que instala los otros. Esto evitará que cada par seleccione automáticamente el mismo canal.

6. Una vez que el receptor y transmisor estén sinterizados al mismo canal, observe el indicador de

AF y el indicador de RF para asegurarse de que la señal se esté recibiendo. Si recibe interferencia, cambie el receptor y el transmisor a otro canal hasta que reciba una señal limpia.

7. Pulse el botón Mono/Stereo para cambiar a estéreo o mono la señal inalámbrica que se envía al

8. Pulse el botón Vol para entrar al modo de ajuste de volumen y utilice los botones +/- para ajustar

el nivel de volumen. Cuando haya terminado, espere cinco segundos para salir del modo de ajuste de volumen.20

Características Transmisor Nota: No se incluyen los transmisores en el Stealth Wireless (mk2) Expander Pack, sólo con el modelo base de Stealth Wireless (mk2). Se puede usar un transmisor para enviar audio a numerosas unidades receptoras. Panel frontal

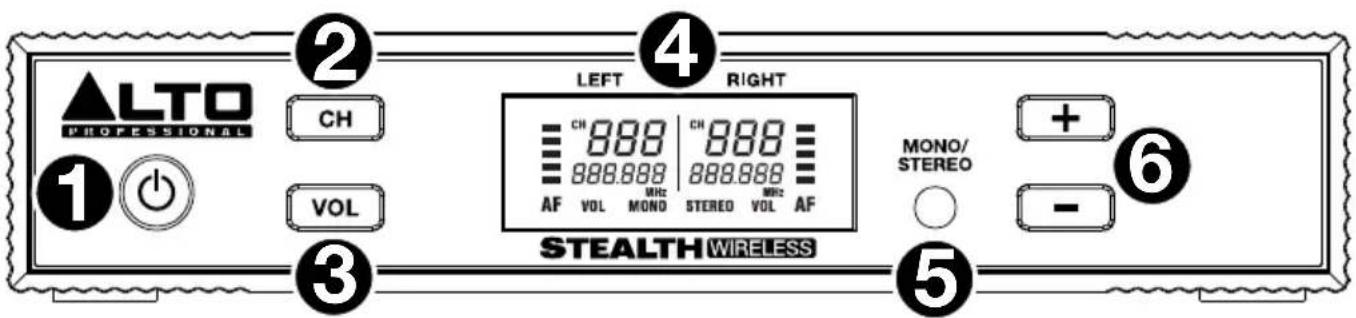

1. Encendido: Pulse este botón para encender o apagar el transmisor.

2. CH: Pulse este botón para seleccionar la frecuencia de RF y el canal de forma manual para cada

• Selecciona el mismo canal en el transmisor y el receptor para recibir la señal.

• Observe el indicador de AF y el indicador de RF del receptor para asegurarse de que se reciba una señal.

• Si recibe interferencia, cambie a otro canal hasta que reciba una señal limpia.

• Para cambiar de canal: a. Pulse el botón CH para entrar al modo de selección de canal. Pulse una vez para ajustar el canal estéreo izquierdo y una segunda vez para ajustar el canal estéreo derecho. b. Pulse los botones +/- para recorrer los canales disponibles. Ajuste el transmisor y los receptores al mismo canal. c. Cuando se muestre el número de canal deseado, espere diez segundos o pulse el botón CH de nuevo. Cuando el número de canal deja de parpadear, el canal queda seleccionado.

3. VOL: Pulse este botón para ajustar el nivel de la señal entrante utilizando los botones +/-. Pulse

una vez para ajustar el volumen del canal estéreo izquierdo y una segunda vez para ajustar el del canal estéreo derecho. Cuando haya terminado de ajustar el volumen, espere 5 segundos para salir del modo de ajuste de volumen.

4. Pantalla: Esta pantalla muestra el canal, la frecuencia y nivel de volumen de AF actuales.

Consulte Pantalla para más información.

5. Mono/Stereo: Pulse este botón para cambiar la señal inalámbrica que se envía al receptor al

modo mono o estéreo. Cuando se selecciona mono, ambos canales izquierdo y derecho se envían a uno o más receptores. Cuando se selecciona estéreo, solo un canal estéreo se envía desde cada transmisor a cada receptor. Utilice el botón L/R del receptor para seleccionar qué canal exterior recibe.

6. Subir/Bajar (+/–): Utilice estos botones para ajustar el valor seleccionado en la pantalla.21

1. AF: Este medidor muestra el nivel de la señal de

audio actual que se recibe por las entradas combinadas.

2. Channel (específico para cada región): El número

del canal actual. La cantidad de canales disponibles depende de su región.

3. Frequency (Frecuencia): La frecuencia actual en

4. Vol: Indica que el ajuste de volumen está actualmente

5. Mono/estéreo: Estos íconos indican si el transmisor

está enviando una señal mono o estéreo al receptor.

1. Conector de corriente: Conecte aquí el adaptador de corriente de 12 V incluido.

2. Entradas combinadas: Conecte aquí las fuentes de nivel de línea balanceadas o no

balanceadas de 6.35 mm (1/4 pulg.) o XLR.

3. Antenas: Conecte las antenas BNC en estos conectores. Coloque las antenas en posición

vertical para lograr los mejores resultados en la transmisión de la señal inalámbrica. Si la calidad de la señal inalámbrica es pobre, cambie la posición de las antenas.

4. Presilla del adaptador de corriente: Asegure el cable del adaptador de corriente a esta presilla

para evitar que se desconecte accidentalmente.

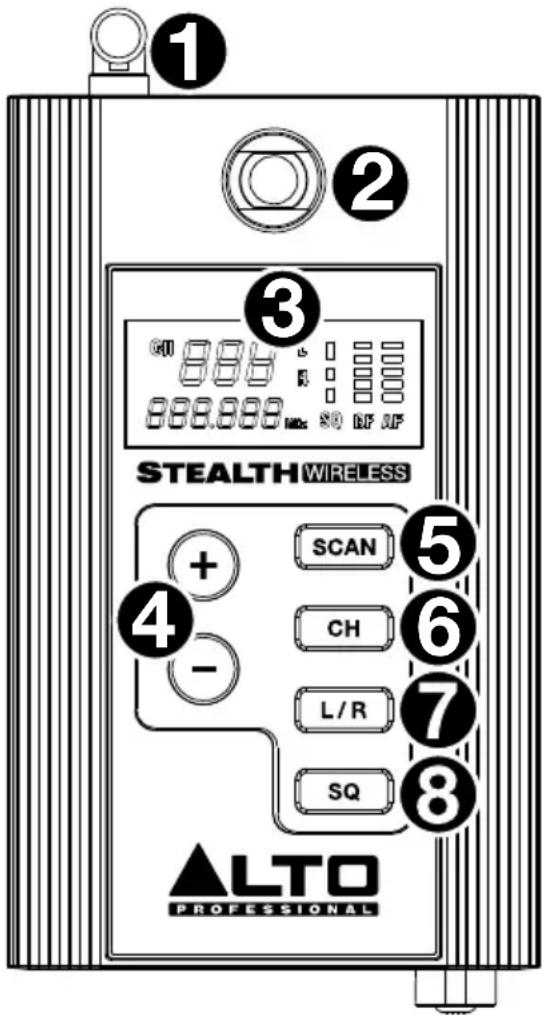

1. Antena: La antena del receptor inalámbrico recibe la

señal que se envía desde el transmisor. Coloque la antena en posición vertical para lograr los mejores resultados en la transmisión de la señal inalámbrica. Si la calidad de la señal inalámbrica es pobre, cambie la posición de la antena.

2. Montaje: Utilice este punto de montaje M10 para

montar el receptor a un altavoz.

3. Pantalla: Esta pantalla muestra el canal, la frecuencia

y demás ajustes actuales. Consulte Pantalla para más información.

4. +/-: Utilice estos botones para ajustar el valor

seleccionado en la pantalla.

5. Scan (Explorar): Pulse este botón para explorar de

forma automática el mejor canal y frecuencia de RF disponibles. Consulte Funcionamiento para más información.

6. CH: Pulse este botón para seleccionar de forma

manual la frecuencia y el canal de RF. Consulte Funcionamiento para más información.

7. L/R (izquierdo/derecho): Pulse este botón para

seleccionar el canal estéreo que el receptor recibe del transmisor. Esto vale sólo si ambos receptores se están usando en una aplicación estéreo. En ambos receptores, coloque el interruptor en las posiciones apropiadas que coincidan con la configuración de altavoces izquierdo/derecho.

8. SQ (Silenciador de ruido): Pulse este botón para ajustar un límite al nivel de la señal de RF. Las

señales deben superar ese nivel de ruido para pasar por el filtro silenciador. Los ajustes más altos permiten una mayor reducción del ruido y rango dinámico, pero un ajuste demasiado alto puede causar que los sonidos intencionalmente más leves sean silenciados junto con el ruido. Utilice los botones +/- para seleccionar un nivel bajo, medio o alto. Asegúrese de experimentar con diferentes ajustes para encontrar un balance óptimo. Una vez seleccionado el nivel deseado, espere tres segundos para salir del modo de configuración del silenciador de ruido.

1. Canal (específico para cada región): El número del

canal actual. La cantidad de canales disponibles depende de su región.

2. Frequency (Frecuencia): La frecuencia actual en

3. L/R (izquierdo/derecho): Indica el canal estéreo que el

receptor recibe desde el transmisor.

4. SQ: Indica el nivel actual del silenciador de ruido:

bajo, medio, o alto.

5. RF: Este medidor muestra el nivel de recepción actual entre el transmisor y el receptor. Un valor

alto del medidor indica que el canal de RF está despejado, mientras que un valor bajo del medidor de RF indica que existe una cantidad significativa de interferencia de RF en el canal actualmente explorado.

6. AF: Este medidor muestra el nivel de la señal de audio actual que se recibe desde el transmisor.

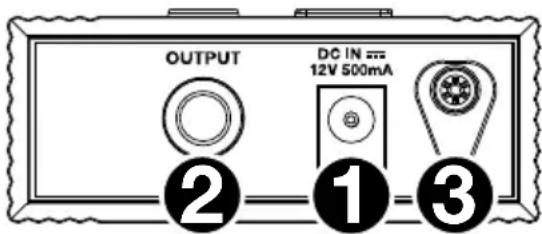

1. Conector de corriente: Conecte aquí el adaptador

de corriente de 12 V incluido.

2. Salida de audio (TRS): Utilice el cable TRS a XLR

incluido para conectar esta salida balanceada a su altavoz.

3. Presilla del adaptador de corriente: Asegure el

cable del adaptador de corriente a esta presilla para evitar que se desconecte accidentalmente.

Solución de problemas Problema Solución El receptor no produce ningún sonido. Asegúrese de que el adaptador de corriente del receptor esté conectado correctamente a la entrada de corriente y a la fuente de corriente. Asegúrese de que la salida de audio del receptor esté conectada correctamente a su mezclador, sistema de amplificación, etc. Además asegúrese de que los controles de volumen del mezclador y los altavoces estén subidos. Asegúrese de que tanto el transmisor como el receptor estén sintonizados al mismo canal y frecuencia RF. Asegúrese de que el receptor y el transmisor estén encendidos y a menos de 200 pies (60 metros) de distancia entre sí y en línea de visión directa. Además, asegúrese de que el receptor no esté inmediatamente cerca de ningún objeto o dispositivo metálico que pudiera causar interferencia de RF (otros sistemas inalámbricos, TV, radio, etc.). Ajuste el control del silenciador de ruido. Un valor de ajuste mayor del silenciador de ruido proporciona mejor protección contra la interferencia pero puede también reducir el rango de señal. Elija el ajuste que silencie la interferencia más eficazmente y permita a la vez que pase la señal verdadera. Si la calidad pobre de la señal requiere un ajuste mayor del silenciador de ruido, trate de eliminar la interferencia o cambie el canal del transmisor/receptor para evitar la pérdida de rango de señal. Se escucha inte

ferencia en la transmisión. Asegúrese de que el receptor y el transmisor estén encendidos y a menos de 200 pies (60 metros) de distancia entre sí y en línea de visión directa. Además, asegúrese de que el receptor no esté inmediatamente cerca de ningún objeto o dispositivo metálico que pudiera causar interferencia de RF (otros sistemas inalámbricos, TV, radio, etc.). Cambie la frecuencia RF y canal en el transmisor y el receptor (al mismo canal). Si está utilizando múltiplos pares de transmisores-receptores, asegúrese de que los pares no estén en la misma frecuencia o en frecuencias adyacentes. Ajuste el control del silenciador de ruido. Un valor de ajuste mayor del silenciador de ruido proporciona mejor protección contra la interferencia pero puede también reducir el rango de señal. Elija el ajuste que silencie la interferencia más eficazmente y permita a la vez que pase la señal verdadera. Si la calidad pobre de la señal requiere un ajuste mayor del silenciador de ruido, trate de eliminar la interferencia o cambie el canal del transmisor/receptor para evitar la pérdida de rango de señal. La señal está distorsionada. Asegúrese de que el receptor no esté inmediatamente cerca de ningún objeto o dispositivo metálico que pudiera causar interferencia de RF (otros sistemas inalámbricos, TV, radio, etc.). Asegúrese de que las antenas del receptor no se toquen. Mantenga los cables de audio conectados alejados de las antenas. Asegúrese de que no haya otros dispositivos transmitiendo señales en el mismo canal y frecuencia RF que está usando. Cambie la frecuencia RF y canal en el transmisor y el receptor (al mismo canal).25
