MANUAL DE USUARIO BS 1296 CLATRONIC

• Solamente utilice el aparato para el uso privado y para el n previsto. Este aparato no está destinado para el uso profesional.

• No use el aparato al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén daña- dos. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

• Solamente utilice accesorios originales.

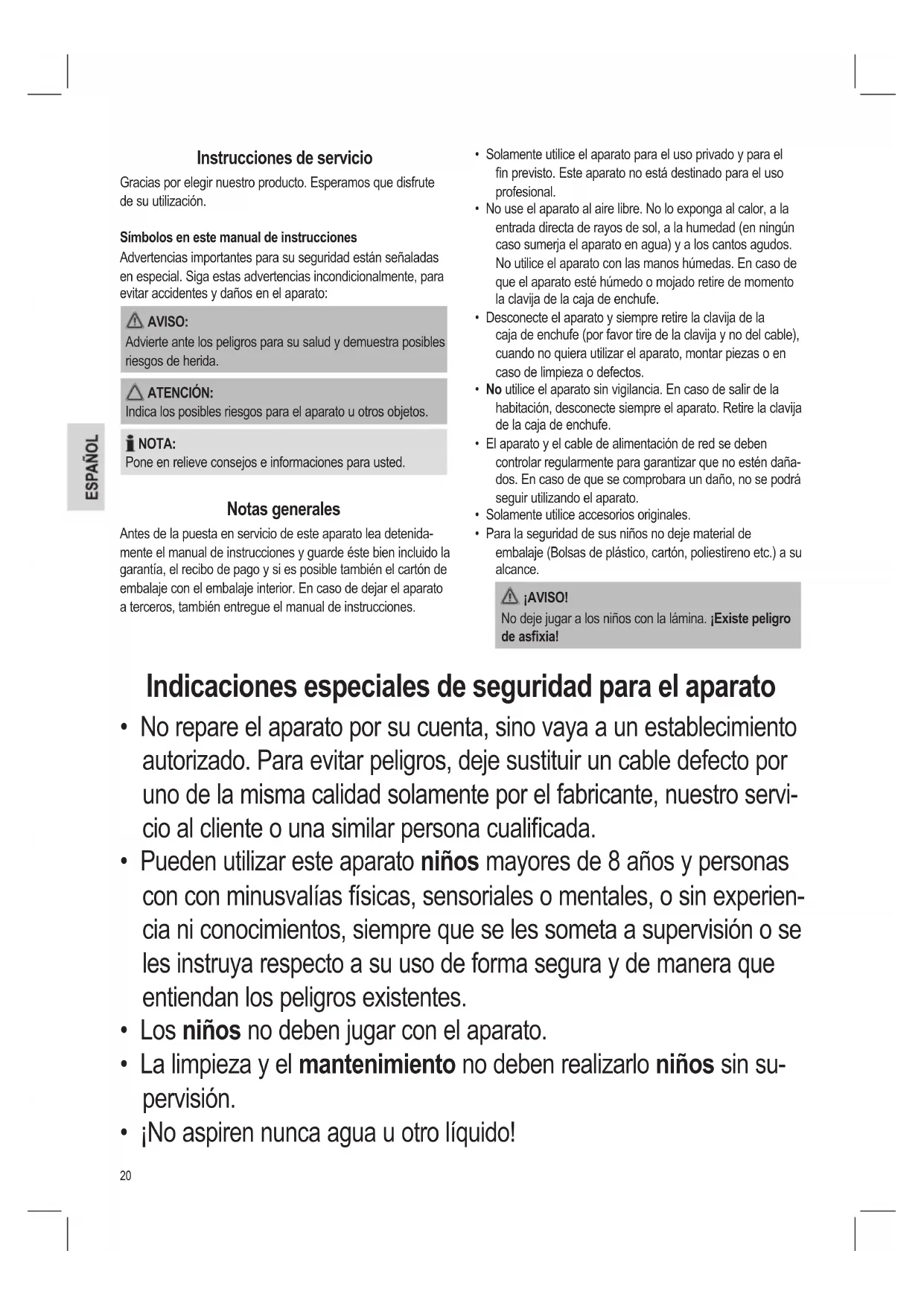

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. ¡AVISO! No deje jugar a los niños con la lámina. ¡Existe peligro de asxia! Instrucciones de servicio Gracias por elegir nuestro producto. Esperamos que disfrute de su utilización. Símbolos en este manual de instrucciones Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato: AVISO: Advierte ante los peligros para su salud y demuestra posibles riesgos de herida. ATENCIÓN: Indica los posibles riesgos para el aparato u otros objetos. NOTA: Pone en relieve consejos e informaciones para usted. Notas generales Antes de la puesta en servicio de este aparato lea detenida- mente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones. Indicaciones especiales de seguridad para el aparato

• No repare el aparato por su cuenta, sino vaya a un establecimiento autorizado. Para evitar peligros, deje sustituir un cable defecto por uno de la misma calidad solamente por el fabricante, nuestro servi- cio al cliente o una similar persona cualicada.

• Pueden utilizar este aparato niños mayores de 8 años y personas con con minusvalías físicas, sensoriales o mentales, o sin experien- cia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento no deben realizarlo niños sin su- pervisión.

• ¡No aspiren nunca agua u otro líquido!21

• ¡No aspiren nunca cenizas calientes, objetos agudos o cortantes!

• ¡No utilice el aparato en espacios húmedos!

• Nunca aspire sin ltro. ¡Siempre compruebe el correcto ajuste de la bolsa que acaba de colocar!

• ¡Durante el funcionamiento mantenga apartado de la boquilla del aspirador, el pelo, piezas de ropa o extremidades del cuerpo!

• ¡Mantenga la aspiradora apartada de fuentes de calor como radio- dores, estufas etc.! Indicación de los elementos de manejo 1 Pasaje de aire 2 Tubo de aspiración telescópico 3 Soporte para accesorios 4 Regulador del tubo de succión telescópico 5 Boquilla para el suelo (con gancho (sin imagen)) 6 Palanca para extender y retraer los cepillos 7 Botón encendido/apagado 8 Mando succión 9 Sujeción para almacenaje 10 Tecla para el enrollamiento de cable 11 Cable de alimentación con enchufe 12 Cubierta para extracción del ltro 13 Indicador del llenado de la bolsa de aspirador 14 Cabezal de conexión para la manguera de la aspiradora 15 Conexión de manguera 16 Apertura del compartimento de la bolsa de polvo 17 Manguera de aspiración No se muestra: Accesorio dual (boquilla de cepillo y accesorios para grietas combinado) Puesta en marcha

• Introduzca el botón de unión del tubo de aspiración en la conexión del tubo, hasta que éste encaje mecánicamente. Para ello, se ruega presionar las teclas al mismo tiempo. Para soltar de nuevo el tubo, presione otra vez las teclas en el botón de unión.

• Mantenga las teclas presionadas y extraiga el tubo.

• En caso de que sea necesario, encaje el tubo aspirador en la empuñadura.

• Coloque la tobera de suelo, es decir el accesorio. Pieza sobrepuesta de tobera Boquilla para el suelo (5) La boquilla para suelos cuenta con ruedas para facilitar el movimiento. Con la boquilla para el suelo podrá limpiar supercies planas y alfombras.

• Ajuste los cepillos hacia fuera o hacia dentro utilizando la palanca (6). El mejor uso del aparato depende de la textura del revestimien- to del suelo. Recomendamos el uso siguiente:

Uso sin cepillos: Para aspirar revestimientos del suelo con pelo largo

Uso con cepillos: Para aspirar suelos planos y moquetas de pelo corto Tobera para juntas, tobera articulada Para la aspiración de tapicería, cortinas y en esquinas y en ranuras etc. El compartimento de almacenaje con la tobera y el cepillo se encuentran en la parte posterior del aparato, junto al cable de alimentación de red. NOTA: Tobera “2 en 1”: Plegada la puede utilizar como tobera para juntas. Si quiere utilizar la tobera de cepillo, tire del cepillo en dirección de la echa, hasta que encaje mecánicamente. Para separar los accesorios de la boquilla del tubo de aspira- ción, tire de ellos girándolos ligeramente. Tubo de aspiración telescópico La longitud del tubo de aspiración telescópico se puede ajustar individualmente:

1. Aoje el mecanismo de bloqueo deslizan-

do y sujetando el botón (4) en la dirección de la echa.

2. Extraer un tubo desde el otro hasta alcan-

zar la longitud deseada.

3. Suelte el botón para bloquear la conexión.

Cable de alimentación Tire del cable de red desde el compartimiento de cables.22 ATENCIÓN:

• Por favor tire del cable solamente hasta la marcación amarilla.

• Nunca tire hasta la marcación roja, ya que el enrolla- miento de cable se podría estropear. NOTA: En caso de que la marcación roja esté visible, recoja el cable hasta la marcación amarilla con ayuda de la tecla para el enrollamiento de cable. Conexión eléctrica

• Antes de conectar el enchufe a una toma de corriente, verique que la tensión de la red sea correcta. Consulte las especicaciones en la etiqueta del dispositivo.

• Conecte el dispositivo a una toma certicada solamente. Cambiar el aparato de encendido/apagado Pulse el botón (7) para cambiar el aparato de encendido o apa- gado. Mando succión (8) Gire el control de potencia de aspiración en sentido horario si desea aumentar la potencia de aspiración.

• Potencia de aspiración baja: para cortinas y material sensible.

• Potencia de aspiración moderada: para moquetas de pelo largo y revestimientos textiles de suelos.

• Potencia de aspiración alta: para alfombras y suelos consistentes. Uso del aparato

1. Introduzca la clavija en una caja de enchufe con tomatie-

rra, e instalada por la norma.

2. Encienda/Apague el equipo con el botón de encendido/

apagado, apretándo el botón hacia abajo.

3. Dependiendo de las características del suelo ajuste el

conmutador “Moqueta/Suelo duro”.

4. Ajuste la potencia de aspiración por medio del control de

potencia de aspiración.

5. Aspire ahora en una velocidad constante. No es necesario

apretar. NOTA: Tenga atención con el alcanze del cable, ya que es limitado! Regulador de admisión (1) Abra el regulador de admisión que se encue- ntra en la empuñadura del tubo exible, para su regulación de aire o para soltar piezas que se hayan pegado en la tobera. Desconexión y enrollameinto del cable de alimentación

1. Desconecte el aspirador en el conectador/desconectador y

retire la clavija de la caja de enchufe.

2. Mantenga la clavija en la mano.

3. Presione la tecla para el enrollamiento de cable y guie el

cable. Mantenga el cable para evitar que se enrolle. Mantenimiento Indicación para el recambio de la bolsa de llenado de polvo (13) Mantenga la manguera de aspiración sin peso en el aire. Si el indicador de cambio de la bolsa de la aspiradora se muestra “rojo”, la bolsa para polvo está llena. Por favor cambie la bolsa llena por una vacía. Cambiar la bolsa de aspirador

1. Retire la clavija de la caja de enchufe.

2. Utilice el dispositivo de apertura (16) para abrir la tapa del

compartimento de la bolsa del polvo. NOTA: La tapa se puede bloquear en posición vertical. ¡No empuje la tapa más allá del mecanismo de bloqueo! De lo contrario el montaje podría romper.

3. Tire del soporte de la bolsa del polvo.

4. Luego extraiga la bolsa del polvo del soporte.

5. Coloque una nueva bolsa, tenga atención que la bolsa esté

bien colocado en la guía.

6. Coloque de nuevo el soporte que incluye la bolsa del polvo

en el compartimento de la bolsa de polvo. Utilice los rieles guía para hacerlo.

7. Apriete el soporte con la antera hacia abajo. La antera

tiene que encontrarse completamente en el soporte de la bolsa. Cierre la tapadera de manera que encaje. Filtro Su aparato dispone de dos ltros. Filtro protector del motor (ltro de entrada): El ltro de entrada se encuentra en el compartimiento de la bolsa de aspirador. El ltro está ubicado de forma vertical en la parte posterior de la caja de polvo. Extraiga el ltro hacia arriba. Limpieza del elemento ltrante Limpie el ltro protector del motor al cabo de cada décimo cam- bio de la bolsa de aspirador. En caso de que sea necesario, puede lavar el ltro en agua caliente, sin aditivos. ¡Solamente coloque de nuevo el ltro, cuando está seco por completo! Filtro de salida (12) Su aparato también dispone de un ltro de salida. Se coloca en la parte superior del aparato debajo de la tapa.

1. Pulse el botón de la cubierta hacia el lateral para abrir la

3. Saque el ltro y límpielo como se ha descrito anteriormen-

4. Una vez completamente seco, vuelva a instalar el cartucho

5. Cerrar la tapa: Coloque la cubierta con las tres pestañas

herméticas primero. Luego pulse el botón hacia el lateral para bloquear la cubierta en su sitio. Limpieza AVISO:

• Desconecte siempre el aparato antes de limpiarlo.

• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio. ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos. Limpie la carcasa con un paño suave y seco, sin emplear ningún agente adicional. Almacenamiento

• Debe dejar enfriar por completo el aparato.

• Enrolle el cable por completo.

• Cuelgue por favor el gancho en la tobera de suelo en la ayuda de estacionamiento que se encuentra en la parte posterior del aparato.

• Si quiere guardar el aparato en posición vertical: Acople el gancho de la boquilla para suelo en el soporte para guardarla en la parte inferior del aparato. Reparación de fallos

• El aparato no tiene función. Remedio: Supervise la conexión de red.

• El aparato no aspira. Causa probable: La potencia de aspiración se ha ajustado en un nivel demasiado bajo. Remedio: Comprobar la posición del control. Causa probable: La bolsa de llenado de polvo está llena. Remedio: Renueve la bolsa de llenado de polvo.

Causa probable: Los ltros están ensuciados. Remedio: Limpie las piezas. Causa probable: En la manguera aspirante o en la tobera se encuentra un cuerpo extraño. Remedio: Controle, si hay un cuerpo extraño en los accesorios. Datos técnicos Modelo: ............................................................................BS 1296 Suministro de tensión: ..............................220-240 V ~, 50/60 Hz Clase de protección:.................................................................... II Peso neto: ............................................................................5,2 kg Bolsa para el llenado de polvo: .............SSB 101 / Swirl® Y 50® Swirl®, Y 50® es una marca registrada de una empresa del Grupo Melitta que no está asociada con la empresa Clatronic International GmbH. El derecho de realizar modicaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado. Datos Técnicos para aspiradoras REGLAMENTO DELEGADO DE LA COMISIÓN (EU) Nº 665/2013 Marca comercial Clatronic Modelo BS 1296 Clase de eciencia energética

Consumo de energía consumo de energía anual

kWh / año 26,1 Clase de ecacia de limpieza Clase de ecacia de limpieza de alfombras

Clase de ecacia de la limpie- za del suelos

Clase de reemisión de polvo B Nivel de potencia de sonido dB(A) re1pW 82,0 Potencia nominal de entrada W 70024

1) A (de mayor eciencia) a G (menor eciencia).

2) Consumo indicativo anual de energía (kWh al año), en

base a 50 tareas de limpieza. El consumo anual de energía real depende de cómo se utilice el aparato. El dispositivo cumple con las normas y directivas euro- peas en la versión actual en el momento de la entrega:

• Directiva de Voltaje Bajo (LVD) 2006/95/CE

• Compatibilidad Electromagnética (EMC) Legislación 2004/108 / CE

• Conformidad con la Directiva RoHS 2011/65 / UE

• Directiva Diseño ecológico :2009/125/CE

• REGULACIÓN DE LA COMISIÓN (EU) nº 666/2013 sobre los requisitos de diseño ecológico para aspiradoras Eliminación Signicado del símbolo “Cubo de basura” Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica. Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más. Ayudará en evitar las potenciales consecuencias, a causa de una erronéa eliminación de desechos, para el medio ambiente y la salud humana. Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos. La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.25
