INSTRUKCJA OBSŁUGI BS 1296 CLATRONIC

Bedienungsanleitung/Garantie Gebruiksaanwijzing • Mode d’emploi Instrucciones de servicio • Istruzioni per l’uso Instruction Manual • Instrukcja obsługi/Gwarancja Használati utasítás • Інструкція з експлуатації Руководство по эксплуатации •

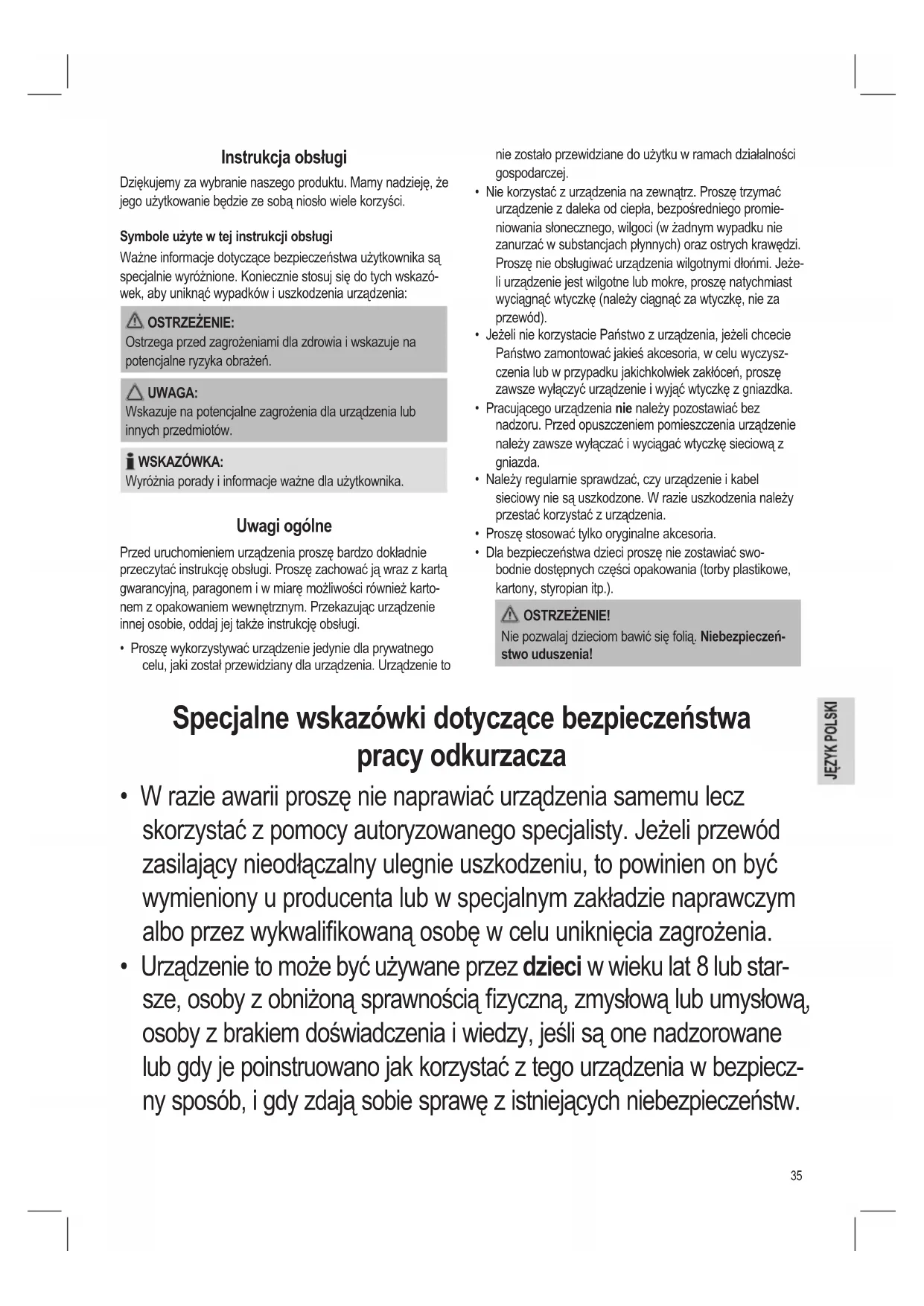

• Nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promie- niowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeże- li urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę (należy ciągnąć za wtyczkę, nie za przewód).

• Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczysz- czenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka.

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia! Instrukcja obsługi Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że jego użytkowanie będzie ze sobą niosło wiele korzyści. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazó- wek, aby uniknąć wypadków i uszkodzenia urządzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Uwagi ogólne Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również karto- nem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

• Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie to Specjalne wskazówki dotyczące bezpieczeństwa pracy odkurzacza

• W razie awarii proszę nie naprawiać urządzenia samemu lecz skorzystać z pomocy autoryzowanego specjalisty. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub w specjalnym zakładzie naprawczym albo przez wykwalikowaną osobę w celu uniknięcia zagrożenia.

• Urządzenie to może być używane przez dzieci w wieku lat 8 lub star- sze, osoby z obniżoną sprawnością zyczną, zmysłową lub umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstruowano jak korzystać z tego urządzenia w bezpiecz- ny sposób, i gdy zdają sobie sprawę z istniejących niebezpieczeństw.36

• Dzieci nie powinny bawić się tym urządzeniem.

• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

• Proszę nie wciągać odkurzaczem cieczy lub wilgoci!

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie używaj urządzenia w pomieszczeniach wilgotnych.

• Proszę nigdy nie odkurzać bez ltra. Po włożeniu ltra proszę sprawdzić, czy został założony prawidłowo!

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i części ciała z daleka od końcówki!

• Proszę trzymać odkurzacz z daleka od źródeł ciepła takich jak pro- mienniki, piece itd.! Przegląd elementów obłsugi 1 Osłona wlotu powietrza 2 Teleskopowa rura ssawna 3 Uchwyt na akcesoria 4 Suwak teleskopowej rury ssawnej 5 Rura zasysająca (z haczykiem (bez rys.)) 6 Dźwignia do wysuwania i zwijania szczotek 7 Włącznik/wyłącznik 8 Regulacja mocy ssania 9 Zatrzask przedziału wyposażenia 10 Przycisk zwijania kabla 11 Przewód zasilania z wtyczką 12 Pokrywa ltra wylotowego 13 Wskaźnik stopnia napełnienia worka do kurzu 14 Głowica łączeniowa w przewodzie próżniowym 15 Połączenie przewodu 16 Zatrzask otwierania komory worka na pył 17 Wąż ssania Brak rysunku: Podwójna końcówka (ssawka szczelinowa połączona ze szczotką) Uruchomienie

• Proszę umieścić głowicę łączącą giętkiej rury zasysającej w podłączeniu dla rury giętkiej i połączyć mechanicznie naciskając równocześnie przyciski. Aby ponownie zwolnić rurę giętką proszę nacisnąć przyciski przy głowicy łączącej.

• Proszę nacisnąć i przytrzymać przyciski a następnie wycią- gnąć rurę giętką.

• Proszę wsunąć rurę zasysającą w uchwyt.

• Proszę zamontować dyszę do podłogi ewent. akcesoria. Nasadka z dyszą Dysza do podłóg (5) Ssawka podłogowa zawiera kółka ułatwiające przesuwanie. Za pomocą dyszy do podłóg można czyścić gładkie powierzch- nie oraz dywany.

• Wyregulować szczotki na zewnątrz lub do wewnątrz za pomocą dźwigni (6). Najlepsze wyniki użytkowania zależne są struktury wykładziny podłogowej. Zalecamy następujące użytkowanie:

Użycie bez szczotek: Celem odkurzania wykładzin z gęstym włosiem

Użycie ze szczotkami: Celem odkurzania gładkich podłóg i wykładzin z krótkim włosiem Dysza do fug, dysza przegubowa: Do odkurzania tapicerki, zasłon oraz w rogach i szczelinach, itp. Przedział wyposażenia z końcówką szczelinową i końcówką szczotkową jest umiejscowiony w tylnej części korpusu urzą- dzenia, obok kabla zasilania.37 WSKAZÓWKA: „2 w 1“ Dysza: Złożona nadaje się do stosowania jako dysza do fug. Jeżeli chcą Państwo użyć dyszy szczotkowej, proszę pociągnąć za szczotkę w kierunku wskazywanym przez strzałkę, aż mechanicznego zazębienia się elementu. Aby zdjąć końcówki dyszy z rury ssącej, należy wyjąć je i jednocześnie delikatnie obracać. Teleskopowa rura ssąca Długość teleskopowej rury ssącej można dostosowywać:

1. Zwolnij mechanizm blokujący, przesuwa-

jąc i przytrzymując przycisk (4) zgodnie ze strzałką.

2. Wysuń jedną rurę z drugiej do momentu

uzyskania żądanej długości.

3. Zwolnij przycisk w celu zablokowania

połączenia. Kabel zasilający Kabel zasilający należy wyciągnąć ze schowka na kabel. UWAGA:

• Kabel sieciowy można wyciągać maksymalnie do żółtego znacznika.

• W żadnym wypadku proszę nie wyciągać kabla do czer- wonego znacznika, gdyż można w ten sposób uszkodzić funkcję zwijania kabla. Tego typu uszkodzenia nie są objęte gwarancją. WSKAZÓWKA: Jeżeli widoczna jest czerwona kreska, dociągnij kabel do żółtej kreski przy użyciu przycisku zwijania. Połączenie elektryczne

• Przed podłączeniem wtyczki do gniazda elektrycznego należy sprawdzić, czy napięcie sieciowe jest właściwe. Odpowiednie informacje można znaleźć na płytce znamio- nowej urządzenia.

• Urządzenie należy podłączać wyłącznie do gniazda elek- trycznego z certykatem. Włączanie/wyłączanie urządzenia Naciśnij przycisk (7) w celu włączenia lub wyłączenia urządze- nia. Regulacja mocy ssania (8) Obrócić regulator mocy ssania w prawo, jeśli chcemy zwięk- szyć moc.

• Niska moc ssania: do zasłon, delikatnych materiałów.

• Średnia moc ssania: do welurowych dywanów o gęstym włosie i tekstylnych wykładzin podłogowych.

• Wysoka moc ssania: do solidnych dywanów i podłóg. Używanie urządzenia

1. Proszę włożyć wtyczkę do przepisowo zainstalowanego

gniazdka z uziemieniem.

2. Proszę włączyć urządzenie włącznikiem/wyłącznikiem,

wciskając przycisk do dołu.

3. W zależności od rodzaju wykładziny podłogowej użyj jednej

z pozycji przełącznika „Dywany/twarde nawierzchnie”.

4. Wyregulować moc ssania za pomocą odpowiedniego regu-

5. Teraz można rozpocząć odkurzanie w równomiernym

tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni. WSKAZÓWKA: Proszę pamiętać, że zasięg odkurzacza ograniczony jest długością kabla! Zasuwa powietrzna (1) W celu regulacji przepływu powietrza lub odczepienia elementów przylegających do dyszy proszę otworzyć zasuwę powietrzną. Wyłączanie i zwijanie kabla zasilającego

1. Wyłącz odkurzacz podłogowy przy użyciu wyłącznika głów-

nego i wyciągnij wtyczkę z gniazda sieciowego.

2. Trzymaj wtyczkę w ręce.

3. Proszę wcisnąć przycisk zwijania kabla i wprowadzać prze-

wód do odkurzacza. Proszę mocno trzymać przewód, żeby zapobiec jego niekontrolowanym ruchom. Konserwacja Wskaźnik wymiany worka kurzowego (13) Wąż ssący proszę trzymać w powietrzu nie odkurzając nim. Jeśli na ekranie dla worka pojawia się zmiana na „czerwony”, oznacza to, że worek kurzowy jest pełny. Proszę go wymienić na nowy. Wymienianie worka do kurzu

1. Proszę wyciągnąć wtyczkę z gniazdka.

2. Przy pomocy zatrzasku (16) otworzyć pokrywę komory

worka na pył. WSKAZÓWKA: W pozycji pionowej pokrywa może być zablokowana. Nie wolno dociskać pokrywy dalej niż wymaga tego mechanizm blokujący! W przeciwnym razie może dojść do uszkodzenia mocowania.

3. Wyjmij uchwyt worka.

4. Następnie wyjmij worek z uchwytu.

5. Proszę wsunąć nowy worek i uważać przy tym, by leżał on

poprawnie w prowadnicy.38

6. Umieść ponownie uchwyt z workiem we wnęce. Wsuń go

7. Proszę wcisnąć w dół zamocowanie z workiem. Worek

na kurz musi całkowicie znajdować się w przewidzianym na niego pojemniku. Proszę zamknąć pokrywę, tak, że słyszalne będzie „kliknięcie”. Filtr Urządzenie wyposażone jest w dwa ltry. Filtr ochronny silnika (ltr wlotowy) Filtr wlotowy znajduje się w kasetce na worek do kurzu. Filtr osadzony jest pionowo w tylnej części obudowy kurzowej. Proszę wyjąć ltr ciągnąc go do góry. Czyszczenie wkładu ltra Filtr ochronny silnika należy czyścić mniej więcej po 10 wymia- nach worka. W razie konieczności można umyć ltr w ciepłej wodzie bez dodawania środków czyszczących. Tylko całkowi- cie suchy ltr można wsadzić do odkurzacza! Filtr wylotowy (12) Dodatkowo urządzenie wyposażone jest w ltr wylotowy. Znajduje się on na górze urządzenia pod pokrywą.

1. Przesuń na bok przełącznik w pokrywie w celu jej otwarcia.

3. Wyjąć wkładkę ltra i wyczyścić zgodnie z powyższym

4. Po całkowitym wysuszeniu ponownie umieść ltr na miej-

5. Zamykanie osłony: Najpierw umieść na miejscu 3 zaczepy

pokrywy. Następnie przesuń na bok przełącznik w celu zablokowania pokrywy. Czyszczenie OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia należy zawsze wyjąć wtyczkę z gniazdka.

• Urządzenia parze nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.

• Nie używaj ostrych lub ściernych środków czyszczących. Obudowę należy czyścić miękką i suchą ściereczką bez dodat- ku żadnych środków czyszczących! Przechowywanie

• Proszę poczekać, aż żelazko zupełnie ostygnie.

• Proszę w całości schować przewód.

• Zaczep haczyk dyszy podłogowej w uchwycie na tylnej ściance urządzenia.

• Jeśli użytkownik chce urządzenie postawić w pozycji piono- wej: zaczep hak ssawki podłogowej na uchwycie w dolnej części urządzenia. Eliminowanie usterek i zakłóceń

• Urządzenie nie działa. Co robić: Sprawdź podłączenie do sieci.

• Urządzenie nie odkurza (brak ssania). Możliwa przyczyna: Ustawiono zbyt niską moc ssania. Co robić: Sprawdzić pozycję regulatora. Możliwa przyczyna: Worek na kurz jest pełny. Co robić: Wymień worek na kurz. lub Możliwa przyczyna: Filtry są zabrudzone. Co robić: Oczyść części. Możliwa przyczyna: Ciała obce w wężu ssącym lub dyszy. Co robić: Sprawdź osprzęt, czy nie ma w nim ciał obcych.39 Dane techniczne Model: ..............................................................................BS 1296 Napięcie zasilające: ..................................220-240 V ~, 50/60 Hz Stopień ochrony:..........................................................................II Masa netto: .......................................................................... 5,2 kg Worek ltra pyłu: .................................... SSB 101 / Swirl® Y 50® Swirl®, Y 50® to zarejestrowany znak towarowy rmy z grupy Melitta Group, która nie jest stowarzyszona z rmą Clatronic International GmbH. Zastrzegamy sobie prawo wprowadzania zmian technicznych i projektowych w trakcie ciągłego rozwoju produktu. Dane Techniczne odkurzaczy ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) nr 665/2013 Znak towarowy Clatronic Model BS 1296 Klasa efektywności energetycznej

Zużycie energii Roczne zużycie energii

kWh/rok 26,1 Klasa skuteczności odkurzania Klasa skuteczności odkurzania dywanu

Klasa skuteczności odkurzania podłogi twardej

Klasa reemisji kurzu B Poziom głośności dB(A) re1pW 82,0 Znamionowa moc wejściowa W 700

1) Od A (najwyższa efektywność) do G (najniższa efektyw-

2) Średnie roczne zużycie energii (kWh na rok) zmierzone na

podstawie 50 cykli odkurzania. Faktyczne roczne zużycie energii zależy od sposobu użytkowania urządzenia. Aktualna wersja zakupionego urządzenia jest zgodna z poniższymi europejskimi standardami i dyrektywami:

• Dyrektywa niskonapięciowa (LVD) 2006/95/WE

• Dyrektywa dotycząca zgodności elektromagnetycznej (EMC) 2004/108/WE

• Dyrektywa RoHS 2011/65/UE

• Dyrektywa w sprawie ekoprojektu (ErP) 2009/125/WE

• ROZPORZĄDZENIE KOMISJI w sprawie wymogów dotyczących ekoprojektu dla odkurzaczy (UE) nr 666/2013 Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wyko- nania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektryczne- go, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprze- daży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.40 Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikają- cych z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o ul. Opolska 1 a karczów

Usuwanie Znaczenie symbolu „Pojemnik na śmieci“ Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.41
