BS 1296 - Пылесос CLATRONIC - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BS 1296 CLATRONIC

Обзор деталей прибора ...... стр. 3
Руководство по эксплуатации....стр. 51
Технические данные....стр. 54

المحتويات

Установка приладдя на сопло

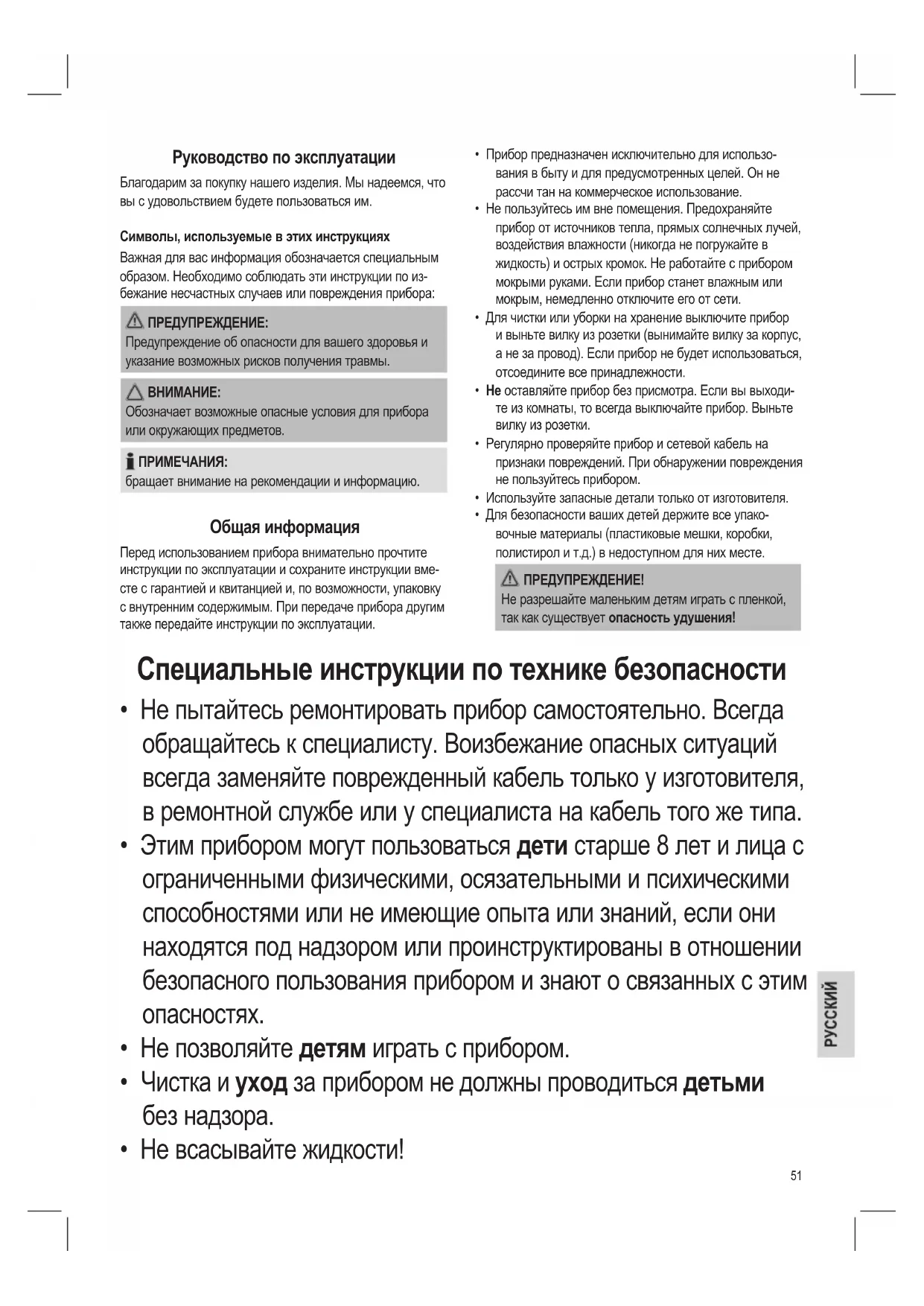

Руководство по эксплуатации

Благодарим за покупку нашего изделия. Мы надеемся, что вы с удовольствием будете пользоваться им.

Символы, используемые в этих инструкциях

Важная для вас информация обозначается специальным образом. Необходимо соблюдать эти инструкции по избежание несчастных случаев или повреждения прибора:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждение об опасности для вашего здоровья и указание возможных рисков получения травмы.

ВНИМАНИЕ:

Обозначает возможные опасные условия для прибора или окружающих предметов.

ПРИМЕЧАНИЯ:

бращает внимание на рекомендации и информацию.

Общая информация

Перед использованием прибора внимательно прочтите инструкции по эксплуатации и сохраните инструкции вместе с гарантией и квитанцией и, по возможности, упаковку с внутренним содержимым. При передаче прибора другим также передайте инструкции по эксплуатации.

• Прибор предназначен исключительно для использования в быту и для предусмотренных целей. Он не рассчи тан на коммерческое использование.
• Не пользуйтесь им вне помещения. Предохраняйте прибор от источников тепла, прямых солнечных лучей, воздействия влажности (никогда не погружайте в жидкость) и острых кромок. Не работайте с прибором мокрыми руками. Если прибор станет влажным или мокрым, немедленно отключите его от сети.
• Для чистки или уборки на хранение выключите прибор и выньте вилку из розетки (вынимайте вилку за корпус, а не за провод). Если прибор не будет использоваться, отсоедините все принадлежности.
• Не оставляйте прибор без присмотра. Если вы выходите из комнаты, то всегда выключайте прибор. Выньте вилку из розетки.
• Регулярно проверяйте прибор и сетевой кабель на признаки повреждений. При обнаружении повреждения не пользуйтесь прибором.
• Используйте запасные детали только от изготовителя.
• Для безопасности ваших детей держите все упаковочные материалы (пластиковые мешки, коробки, полистирол и т.д.) в недоступном для них месте.

ПРЕДУПРЕЖДЕНИЕ!

Не разрешайте маленьким детям играть с пленкой, так как существует опасность удушения!

Специальные инструкции по технике безопасности

• Не пытайтесь ремонтировать прибор самостоятельно. Всегда обращайтесь к специалисту. Воизбежание опасных ситуаций всегда заменяйте поврежденный кабель только у изготовителя, в ремонтной службе или у специалиста на кабель того же типа.

• Этим прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, осязательными и психическими способностями или не имеющие опыта или знаний, если они находятся под надзором или проинструктированы в отношении безопасного пользования прибором и знают о связанных с этим опасностях.

• Не позволяйте детям играть с прибором.

• Чистка и уход за прибором не должны проводиться детьми без надзора.

• Не всасывайте жидкости!

• Не всасывайте горячий пепел или остроконечные или острые предметы!

• Не используйте устройство в сырых помещениях!
• Никогда не используйте устройство без фильтра. Проверяйте, правильно ли вставлен фильтр!
• Во время использования держите волосы, одежду и части тела подальше от всасывающего сопла!
• Не приближайте пылесос к источникам тепла, таким как батареи отопления, печи ит.д.!

Обзор деталей прибора

1 Изогнутый патрубок
2 Телескопическая всасывающая труба
3 Держатель насадок
4 Ползунок для телескопической всасывающей трубы
5 Насадка для пола (с крюком, который не показан)
6 Рычажок для выдвижения щеток и отведения их назад
7 Кнопка Вкл./Выкл.
8 Регулятор всасывания
9 Зажим укладки
10 Кнопка сматывания шнура
11 Шнур электропитания с вилкой
12 Крышка выпускного фильтра
13 Окно заполнения пакета для пыли
14 Соединительная головка вакуумного шланга
15 Подключение шланга
16 Ручка для открытия отсека с пакетом для пыли
17 Всасывающий шланг

Не показана :

Насадка «2-в-1» (щелевая насадка со щеткой)

Начало работы

• Вставьте соединительную головку всасывающего шланга в соединитель шланга до фиксации на месте. Для этого, пожалуйста, нажмите две кнопки одновременно. Для последующего освобождения шланга еще раз, пожалуйста, нажмите кнопки на соединительной головке.
- Удерживая кнопки нажатыми, вытащите шланг.
• Вставьте вакуумную трубу в ручку, если необходимо.
- Затем установите насадку для пола и/или другие аксессуары.

Насадки

Насадка для пола (5)

Колесики на насадке для пола упрощают ее перемещение.

С помощью насадки для пола можно чистить гладкие поверхности и ковры.

- Рычажком (6) можно поворачивать щетки наружу или внутрь.

Максимальная эффективность аппарата зависит от текстуры полового покрытия. Наши рекомендации заключаются в следующем:

- Использование без щеток: Для чистки пылесосом половых покрытий с высоким ворсом.

- Использование со щетками: Для чистки пылесосом гладких полов и ковров с корот- ким ворсом.

Насадка со щеткой

Для чистки драпировки, штор, в углах и углублениях и т.д. Отсек для укладки со щелевой насадкой и насадкой со щеткой находится в задней части устройства рядом со шнуром электропитания.

i ПРИМЕЧАНИЯ: Насадка "2-в-1":

Когда обе части насадки не соединены, обеспечен режим чистки в углах. Когда потребуется щетка, насадите часть со щеткой в направлении стрелки до фиксации на месте.

Для отсоединения концевых насадок от всасывающего патрубка необходимо их слегка повертывать.

Телескопическая всасывающая труба

Имеется возможность регулировки длины телескопической всасывающей трубы:

1. Сдвиньте в направлении стрелки и удерживайте ползунок (4), чтобы отключить механизм блокировки.
2. Выдвиньте трубу на требуемое расстояние.
3. Отпустите ползунок, чтобы зафиксировать трубу.

Шнур электропитания

Вытяните шнур электропитания из отсека для шнура.

ВНИМАНИЕ:

• Вытаскивайте шнур только до максимальной длины, указанной желтой меткой.
• Не вытягивайте кабель дальше красной метки, иначае можно повредить устройство сворачивания шнура.

ПРИМЕЧАНИЯ:

Если видна красная метка, вдвиньте шнур внутрь с помощью кнопки сворачивания шнура вплоть до желтой метки.

Электрическое подключение

• Перед подключением вилки сетевого шнура в розетку сети электропитания убедитесь, что напряжение в сети соответствует характеристикам устройства. См. данные на паспортной табличке устройства.
- Подключайте устройство только к сертифицированной настенной розетке.

Включение/выключение прибора

Нажмите кнопку (7) для включения или выключения прибора.

Регулятор всасывания (8)

Поверните регулятор мощности всасывания по часовой стрелке, если вы хотите повысить мощность всасывания.

• Малая мощность всасывания: для штор, чувствительных материалов.
• Средняя мощность всасывания: для велюровых ковров с высоким ворсом и половых дорожек на текстильной основе.
• Высокая мощность всасывания: для грубых ковров и полов.

Использование прибора

1. Вставьте вилку электропитания в правильно установленную электрическую розетку.
2. Включите устройство переключателем вкл/выкл, нажав его кнопку.
3. Установите переключатель "ковер/пол" в зависимости от места очистки.

4. Регулируйте мощность всасывания с помощью регулятора мощности всасывания.

5. Проводите чистку с постоянной скоростью. Не требуется прилагать значительного усилия.

ПРИМЕЧАНИЯ:

Обратите внимание на расстояние, которое обеспечивается длиной шнура!

Бегунок воздуха (1)

Откройте бегунок воздуха на ручке шланга, чтобы регулировать поток воздуха или удалить предметы, прилипшие к насадке.

Выключение и сворачивание шнура электропитания

1. Выключите пылесос переключателем вкл/выкл и извлеките вилку из электрической розетки.
2. Держите вилку в руках.
3. Нажмите кнопку сворачивания шнура и направляйте шнур в пылесос. Держите шнур руками и не допускайте образование петель.

Обслуживание

Окно замены мешка для пыли (13)

Держите шланг, не прижимая к полу. Если в окне замены мешка пылесоса видна красная метка, значит мешок полон. Пожалуйста, замените его.

Замена мешка для пыли

1. Извлеките вилку из розетки.
2. Используйте ручку (16), чтобы открыть крышку отсека мешка для пыли.

ПРИМЕЧАНИЯ:

Крышку можно зафиксировать в открытом положении. Не прижимайте крышку в закрытом положении! Иначе можно сломать ее крепление.

1. Выньте держатель мешка для пыли.
2. Затем выньте мешок для пыли из держателя.
3. Вставьте новый мешок. Пожалуйста, обеспечьте правильное положение мешка в направляющих.
4. Установите держатель вместе с мешком для пыли в отсек мешка для пыли. Для этого используйте направляющие.
5. Нажмите вниз крепление мешка. Мешок должен быть полностью в своем отсеке. Закройте крышку до защелкивания на месте.

Фильтр

Прибор имеет два фильтра.

Фильтр защиты мотора (впускной фильтр)

Впускной фильтр находится в отсеке мешка для пыли. Этот фильтр расположен вертикально в задней части корпуса для мешка для пыли. Извлеките фильтр, вытащив его вверх.

Очистка компонентов фильтра

Очищайте фильтр защиты мотора после каждых 10 замен мешка для пыли. При необходимости, фильтр можно промыть в теплой воде без применения чистящих средств. Установите фильтр обратно только после полного высыхания!

Выпускной фильтр (12)

Прибор также имеет выпускной фильтр. Он расположен вверху устройства под крышкой.

1. Для того, чтобы открыть крышку, нажмите расположенную на ней кнопку.
2. Снимите крышку.
3. Снимите фильтрующую вставку и очистите ее, как рассмотрено выше.
4. Полностью высушите фильтрующую вставку и снова установите ее в устройство.
5. Закрытие крышки: Установите крышку, совместив сначала 3 паза с защелками. Затем нажмите кнопку, чтобы зафиксировать закрытие крышки.

Чистка

ПРЕДУПРЕЖДЕНИЕ:

• Перед очисткой извлеките вилку из розетки.
- Ни при каких обстоятельствах не допускайте погружения устройства в воду с целью очистки. Иначе возможен удар электрическим током или возгорание.

ВНИМАНИЕ:

• Не применяйте проволочную щетку или абразивные материалы.
• Не используйте кислоты или абразивные чистящие средства.

Очистите корпус мягкой сухой тканью без чистящих средств.

Хранение

• Обеспечьте полное остывание устройства.
• Полностью сверните шнур.
• Пожалуйста, вставьте крюк насадки для пола на выступ при хранении на задней стороне устройства.
• Если нужно поставить пылесос вертикально: Вставьте крюк насадки для пола в зажим для хранения, расположенный в нижней части прибора.

Диагностика

• Устройство не работает.
  Устранение: Проверьте подключение к сети электропитания.
• Устройство не всасывает.
  Возможная причина: Установлена слишком малая мощность всасывания. Устранение: Проверьте положение регулятора.

Возможная причина:

Заполнен мешок для пыли.

Устранение:

Замените мешок для пыли.

ИЛИ

Возможная причина:

Грязные фильтра.

Устранение:

Очистите эти компоненты.

Возможная причина:

Посторонний предмет находится во всасывающей трубе или в насадке.

Устранение:

Проверьте эти принадлежности на посторонние предметы.

Технические данные

Модель:......BS 1296

Электропитание:......220-240 В \~, 50/60 Гц

Класс защиты:......II

Вес без упаковки: 5,2 кг

Мешок для пыли:....SSB 101 / Swirl® Y 50®

Swirk®, Y 50® является зарегистрированным товарным знаком компании Melitta Group, которая не связана с компанией Clatronic International GmbH.

Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки продукта.

Технические Характеристики пылесоса

ДЕЛЕГИРОВАННЫЙ РЕГЛАМЕНТ КОМИССИИ (ЕС) № 665/2013

Торговая марка Clatronic
Модель BS 1296
Класс энергопотребления ^1)		A
энергопотребление
ежегодная потребляемая мощность ^2)	кВт-ч/год	26,1
Класс очистки
Класс очистки ковровых покрытий		E
Класс очистки жестких поверхностей		B
Класс вторичного выброса пыли		B
Уровень звуковой мощности	дБ(А) исх. 1 пВт	82,0
Номинальная входная мощность	Вт	700

1) A (максимальная эффективность) — G (минимальная эффективность).
2) Предполагаемая ежегодная потребляемая мощность (кВт-ч в год) на основе 50 операций чистки.

Фактическая ежегодная потребляемая мощность зависит от способа использования прибора.

Устройство соответствует европейским стандартам и директивам в редакции, действительной на момент доставки устройства:

• Низковольтное оборудование 2006/95/EC
- Директива по электромагнитной совместимости (ЭМС) 2004/108/EC
• Директива RoHS 2011/65/EU
• Директива по экодизайну 2009/125/EC
- Требования по экодизайну для пылесосов ПОСТАНОВЛЕНИЕ СОВЕТА (ЕС) № 666/2013
