ПОСІБНИК КОРИСТУВАЧА BS 1296 CLATRONIC

Használati utasítás • Інструкція з експлуатації

Руководство по эксплуатации • دليل التعليمات

Пылесос для пола • مكنسة كهربائية للأرضيات

BS 1296

DEUTSCH

Inhalt

Огляд елементів управління....сторінка 3
Інструкція з експлуатації ...... сторінка 46
Технічні параметри....сторінка 50

ITALIANO

Indice

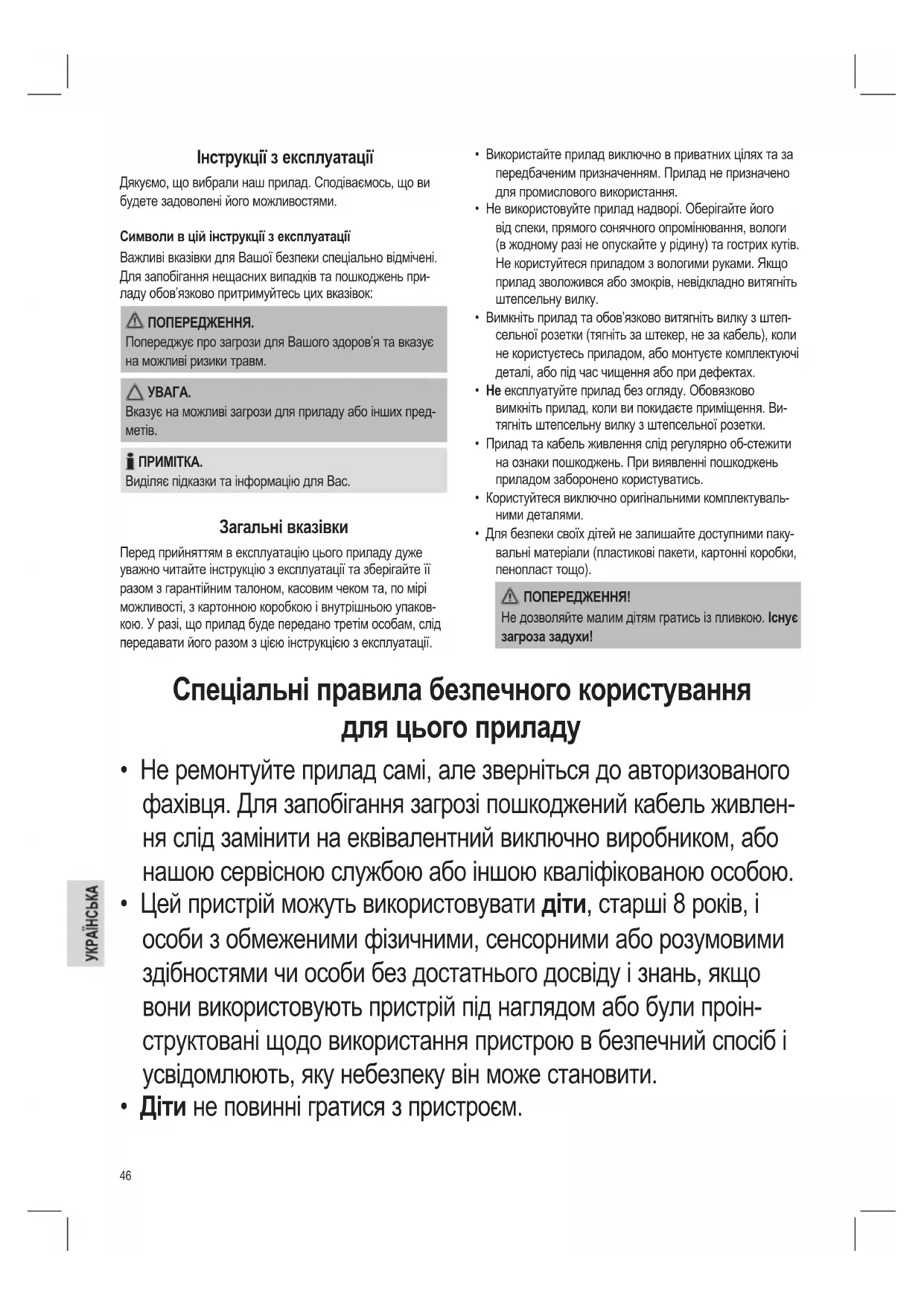

Інструкції з експлуатації

Дякуємо, що вибрали наш прилад. Сподіваємось, що ви будете задоволені його можливостями.

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок:

ПОПЕРЕДЖЕННЯ.

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

УВАГА.

Вказує на можливі загрози для приладу або інших предметів.

i ПРИМІТКА.

Виділяє підказки та інформацію для Вас.

Загальні вказівки

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
• Не використовуйте прилад надворі. Оберігайте його від спеки, прямого сонячного опромінювання, вологи (в жодному разі не опускайте у рідину) та гострих кутів. Не користуйтеся приладом з вологими руками. Якщо прилад зволожився або змокрів, невідкладно витягніть штепсельну вилку.
• Вимкніть прилад та обов'язково витягніть вилку з штепсельної розетки (тягніть за штекер, не за кабель), коли не користуєтесь приладом, або монтуєте комплектуючі деталі, або під час чищення або при дефектах.
• Не експлуатуйте прилад без огляду. Обовязково вимкніть прилад, коли ви покидаєте приміщення. Витягніть штепсельну вилку з штепсельної розетки.
• Прилад та кабель живлення слід регулярно об-стежити на ознаки пошкоджень. При виявленні пошкоджень приладом заборонено користуватись.
• Користуйтеся виключно оригінальними комплектувальними деталями.
• Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо).

ПОПЕРЕДЖЕННЯ!

Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!

Спеціальні правила безпечного користування для цього приладу

• Не ремонтуйте прилад самі, але зверніться до авторизованого фахівця. Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, або нашою сервісною службою або іншою кваліфікованою особою.

• Цей пристрій можуть використовувати діти, старші 8 років, і особи з обмеженими фізичними, сенсорними або розумовими здібностями чи особи без достатнього досвіду і знань, якщо вони використовують пристрій під наглядом або були проін-структовані щодо використання пристрою в безпечний спосіб і усвідомлюють, яку небезпеку він може становити.
  • Діти не повинні гратися з пристроєм.

• Чищення і обслуговування пристрою не повинні виконуватись дітьми без нагляду дорослих.

• Забороняється всмоктувати пилососом вологі матеріали і рідину!
• Забороняється всмоктувати пилососом гарячий попіл і предмети з гострими краями!
• Забороняється використовувати пилосос в приміщеннях с високою вологістю!
• Ніколи не користуйтеся пилососом без фільтру! Після заміни фільтру переконайтеся в тому, що фільтр встановлено правильно!
• Під час користування пилососом будьте обережні і три-майте на безпечній відстані від сопла пилососу волосся, одяг і частини тіла!
• Не залишайте пилосос поблизу від джерел тепла, таких як радіатори опалювання, печі та тому подібне!

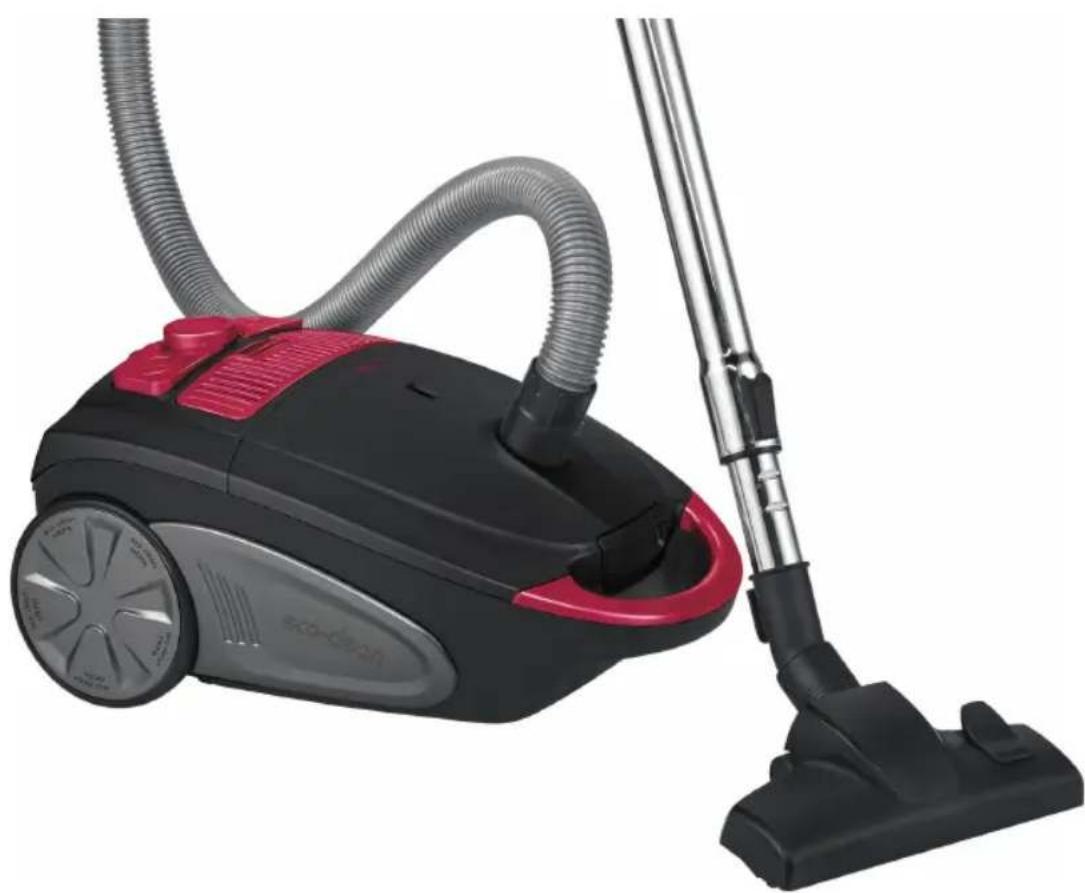

Огляд елементів управління

1 Регулятор сили всмоктування
2 Телескопічна трубка для всмоктування
3 Тримач насадок
4 Повзунок телескопічної трубки для всмоктування
5 Сопло на днищі (з гачком (без малюнка))
6 Важіль для витягнення та втягнення щіток
7 Кнопка Вмикання і Вимикання
8 Регулятор сили всмоктування
9 Система зберігання
10 Клавіш для змотування кабелю
11 Шнур живлення з вилкою
12 Кришка знімного фільтра
13 Сигнал для зміни фільтру
14 З'єднувальна голівка на шлагу пилососу
15 3'єднання шланга
16 Система відкривання відсіку для мішка для пилу
17 Шланг

Не показано:

Подвійна насадка (щілинна насадка зі щіткою)

Ввід в експлуатацію

• Вставте голівку шлангу в отвір на корпусі до упору, при цьому слід одночасно натискувати клавіші. Щоб знов витягти кабель із отвору, слід натиснути клавіші на голівці.
- Утримуйте клавіші натиснутими і витягніть шланг із отвору.
- Насуньте трубу на ручку, якщо вони були відокремлені.
- Змонтуйте сопло на днищі або додаткове приладдя.

Насадка для підлоги (5)

Насадка для підлоги має коліщатка, які полегшують її пересування.

Використовуйте насадку для підлоги, щоб прибирати рівні поверхні та килими.

• Втягуйте та витягуйте щітки за допомогою важеля (6).

Спосіб використання приладу залежить від текстури на- пільного покриття. Ми рекомендуємо такі способи використання:

• Без застосування щітки:

Для прибирання напільних покрить із довгим ворсом

• Із фасосуванням щітки:

Для прибирання рівних підлог та килимів із коротким ворсом

Сопло для щілин і сопло з щіткою

Призначається для м'яких меблів, штор, кутів, щілин та іншого.

Відсік для розміщення щілинної насадки і насадки зі щіткою розташований в задній частині пристрою за кабелем живлення.

i ПРИМІТКА. Сопло "2 в 1":

В складеному вигляді це сопло можна використати для чистки щілин. Якщо Вам потрібна функція щітки, потягніть за цю деталь в напрямку стрілки до упору (поки не почуєте клацання).

Щоб від'єднати приладдя насадки від труби, стягніть його, злегка провертаючи.

Телескопічна всмоктувальна труба

Довжину телескопічної всмоктувальної труби можна від- регулювати за власними потребами:

1. Відпустіть фіксатор, зсунувши та утримуючи кнопку (4) за стрілкою.
2. Висуньте внутрішню трубу з зовнішньої на потрібну довжину.
3. Відпустіть кнопку, щоб зафіксувати з'єднання.

Кабель живлення

Витягніть кабель живлення з відсіку для кабелю.

УВАГА.

• Дозволяється витягувати кабель електричної мережі максимально до жовтої позначки.
• Забороняється витягувати кабель до червоної по-значи - це може пошкодити систему змотування кабелю!

i ПРИМІТКА.

Якщо Ви побачили червону позначку, натисніть кла-віш для змотування кабелю і втягніть його до жовтої позначки.

Підключення до електромережі

• Перш ніж вставляти вилку в мережеву розетку, переконайтеся, що мережева напруга відповідає робочій напрузі пристрою. Див. паспортну табличку на задній стінці пристрою.
• Підключайте пристрій лише до перевірених електричних розеток.

Увімкнення та вимкнення приладу

Для ввімкнення та вимкнення приладу слід натискати кнопку (7).

Регулятор сили всмоктування (8)

Щоб збільшити потужність пилососа, повертайте регулятор за годинниковою стрілкою.

• Мала потужність:
  для штор, тонкого матеріалу.
• Середня потужність:
  для килимів із високим ворсом та для текстильних напільних покрить.
  • Висока потужність:
  для дуже забруднених килимів і підлог.

Користування приладом

1. Вставте вилку в розетку, що відповідає вимогам за- хисту електричних приладів і має напругу.
2. Вимкніть прилад перемикачем включено/виключено, для цього слід натиснути клавіш униз.
3. Залежно від типу підлоги перемикніть перемикач "Килим/Тверда підлога".
4. Встановіть потужність пилососа за допомогою регулятора.
5. Ведіть сопло по підлозі рівномірно, без натискування.

i ПРИМІТКА.

Під час праці звертайте увагу на довжину кабелю і не перевищуйте безпечну для приладу відстань!

Заслінка для повітря (1)

Відкрийте заслінку для повітря на ручці шлангу, щоб відрегулювати повітря або видалити предмети з сопла.

Вимикання і змотування кабелю

1. Вимкніть пилосос натискуванням перемикача для вмикання/вимикання, витягніть вилку з розетки.
2. Тримайте вилку в руці.
3. Натисніть клавіш для змотування кабелю і притримуйте кабель, щоб забезпечити надійне і безпечне змотування.

Технічний догляд

Сигнал для зміни мішку для сміття (13)

Тримайте шланг без напруги у повітрі. Якщо позначка заміни мішка стає червоною, мішок для пилу повний. Його слід негайно замінити.

Заміна мішку для сміття

1. Витягніть вилку із розетки.
2. За допомогою системи відкривання (16) відкрийте відсік для мішка для пилу.

i ПРИМІТКА.

Кришку можна зафіксувати в вертикальному положенні. Не штовхайте кришку далі від положення фіксатора! Інакше може зламатися кріплення.

1. Вийміть тримач мішка для пилу.
2. Після цього вийміть мішок із тримача.
3. Замініть мішок на новий, причому слід ретельно вставляти його в кріплення.
4. Встановіть на місце в відсік мішка для пилу тримач із мішком. Користуйтеся для цього напрямними.
5. Натисніть кріплення з пакетом вниз. Пакет має знаходитися повністю у відділку пилососа. Закрийте кришку ящика і переконайтеся в тому, що він закритий до упору (клацання).

Фільтр

Ваш пилосос має два фільтри.

Фільтр захисту мотору (вхідний фільтр)

Фільтр для вхідного повітря Ви знайдете в ящику, де знаходиться мішок для сміття. Його закріплено в задній стінці корпусу вертикально. Витягніть фільтр уверх.

Очищення вкладишу фільтру

Фільтр для захисту мотору слід очищати після приблизно десяти змін мішку для сміття. Якщо він забруднений, його слід прополіскувати в теплій воді без добавлення миючих засобів. Вставляйте фільтр тільки після того, як він повністю висохне!

Фільтр для вихідного повітря (12)

Пилосос має фільтр для вихідного повітря.

Він розташований під верхньою кришкою приладу.

1. Відхиліть убік кнопку на кришці, щоб відкрити кришку.
2. Вийміть кришку.
3. Вийміть фільтр і почистіть його у спосіб, наведений вище.
4. Повністю висушивши фільтрувальний елемент, вставте її на місце.
5. Закриття кришки: Спочатку встановіть кришку з 3 язичками. Після цього відхиліть кнопку вбік, щоб зафіксувати кришку на місці.

Чищення

ПОПЕРЕДЖЕННЯ.

• Перед очищенням завжди витаскуйте вилку з розетки електро- мережі.
• Забороняється опускати прилад для очищення в воду. Це може стати причиною електричного струму або пожежі.

ΥΒΑΓΑ.

• Не використовуйте дротяні щітки або інші предмети, що дряпають.
• Не використовуйте сильнодіючі або абразивні засоби очищення.

Корпус слід очищувати м'якою, сухою тканиною без додаткових засобів.

Зберігання

• Дайте пилососу можливість остити до нормальної температури.
• Повністю втягніть кабель в корпус за допомогою намотувачу.

• Гачок сопла на днищі слід повісити на приладді на задній стороні приладу.

• Якщо потрібно встановити пристрій вертикально: Вставте гак насадки для чищення підлог у паркуваль- ний пристрій на нижній поверхні прладу.

Усунення неполадок

- Прилад не функціонує.

Допомога:

Перевірте, чи є пилосос включеним в мережу.

- Пилосос не всмоктує сміття.

Можливі причини:

Занадто мала потужність пилососа.

Допомога:

Перевірте положення регулятора.

Можливі причини:

Мішок для сміття дуже повний.

Допомога:

Замініть мішок для сміття на новий.

або

Можливі причини:

Фільтр забруднений.

Допомога:

Очистіть фільтр і деталі пилососу.

Можливі причини:

В шлангу або в соплі знаходиться чужорідний предмет.

Допомога:

Перевірте пилосос на наявність чужорідних предметів.

Технічні параметри

Модель:......BS 1296

Подання живлення: 220-240 В\~, 50/60 Гц

Група електробезпечності:......II

Вага нетто: 5,2 кг

Мішок для сміття:.....SSB 101 / Swirl® Y 50®

Swirl®, Y 50® є зареєстрованим торговою маркою компанії Melitta Group, яка не відноситься до компанії Clatronic International GmbH.

Право на технічні зміни та зміни у дизайні зберігається про- довж процесу розробки продукту.

Технічні Характеристики пилососів

ДЕЛЕГОВАНИЙ РЕГЛАМЕНТ КОМИСІЇ (EU) № 665/2013

Торгова марка Clatronic
Модель BS 1296
Клас енергоефективності ^1)		A
споживання електроенергії
щорічне споживання електроенергії ^2)	кВт-год/рік	26,1
Клас якості чищення
Клас якості чищення килимів E
Клас якості чищення твердої підлоги		B
Клас випускання пилу В
Рівень звукової потужності	дБ(А) на осн1пВт	82,0
Номінальна споживана потужність	Вт	700

1) Від А (найвища ефективність) до G (найнижча ефективність).

2) Орієнтовне значення річного споживання електроенергії (кВт-год/рік) при виконанні 50 чищень на рік.

Реальне споживання електроенергії залежить від того, як використовується пристрій.

На момент доставки прилад сучасної конструкції відповідає європейським стандартам і директивам:

• Директива безпеки низьковольтного обладнання (LVD) 2006/95/EC
• Директива відповідності законодавству з електромагнітної сумісності (EMC) 2004/108/EC
• Директива з обмеження використання небезпечних речовин 2011/65/EU
  • Директива з екодизайну (ErP) 2009/125/EC
  • Вимоги до екодизайну пилососів ПОСТАНОВА РАДИ (EU) № 666/2013
