MANUALE UTENTE BS 1296 CLATRONIC

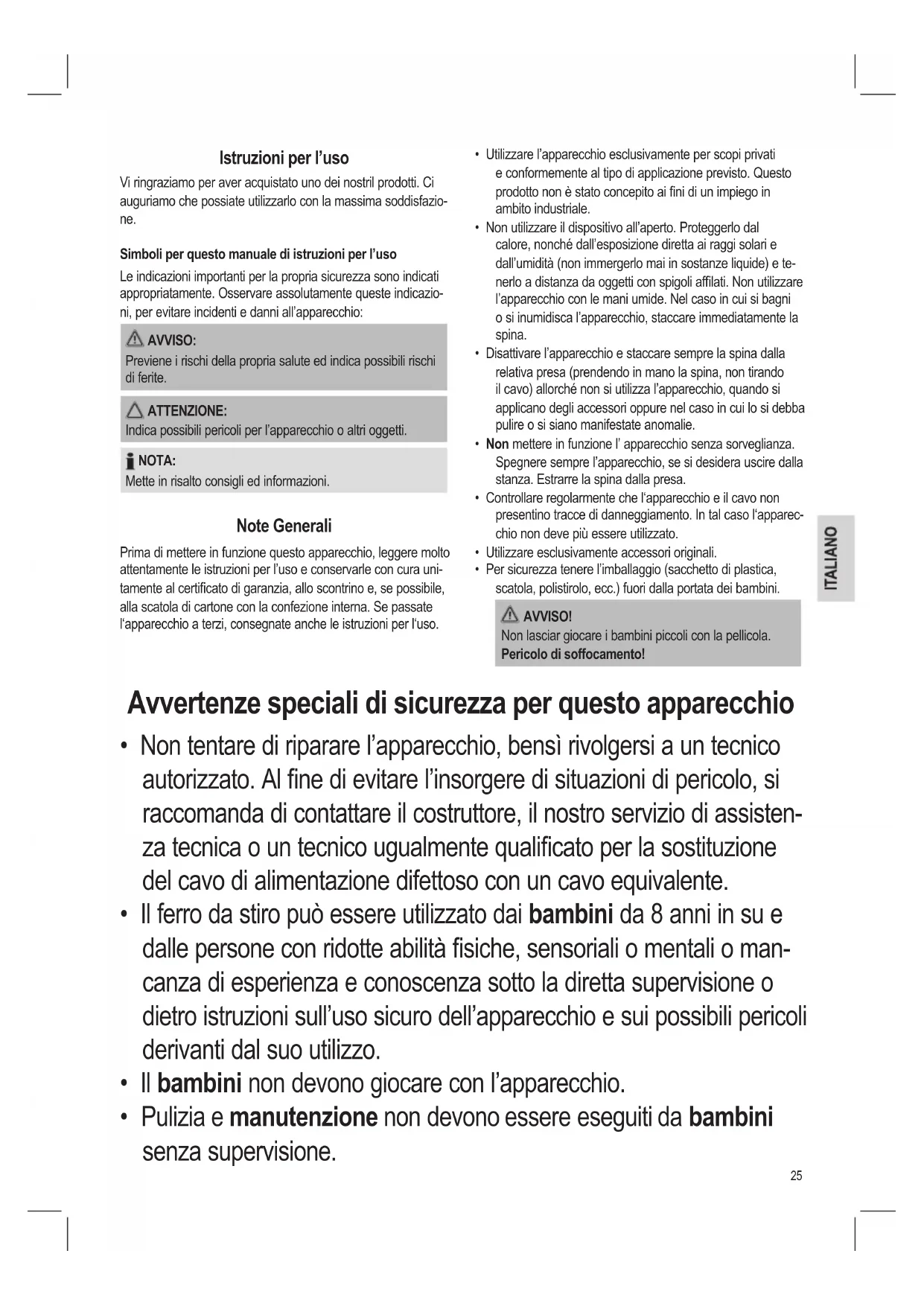

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai ni di un impiego in ambito industriale.

• Non utilizzare il dispositivo all’aperto. Proteggerlo dal calore, nonché dall’esposizione diretta ai raggi solari e dall’umidità (non immergerlo mai in sostanze liquide) e te- nerlo a distanza da oggetti con spigoli aflati. Non utilizzare l’apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l’apparecchio, staccare immediatamente la spina.

• Disattivare l’apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l’apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l’ apparecchio senza sorveglianza. Spegnere sempre l’apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.

• Controllare regolarmente che l‘apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l‘apparec- chio non deve più essere utilizzato.

• Utilizzare esclusivamente accessori originali.

• Per sicurezza tenere l’imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini. AVVISO! Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento! Istruzioni per l’uso Vi ringraziamo per aver acquistato uno dei nostril prodotti. Ci auguriamo che possiate utilizzarlo con la massima soddisfazio- ne. Simboli per questo manuale di istruzioni per l’uso Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazio- ni, per evitare incidenti e danni all’apparecchio: AVVISO: Previene i rischi della propria salute ed indica possibili rischi di ferite. ATTENZIONE: Indica possibili pericoli per l’apparecchio o altri oggetti. NOTA: Mette in risalto consigli ed informazioni. Note Generali Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l’uso e conservarle con cura uni- tamente al certicato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l‘apparecchio a terzi, consegnate anche le istruzioni per l‘uso. Avvertenze speciali di sicurezza per questo apparecchio

• Non tentare di riparare l’apparecchio, bensì rivolgersi a un tecnico autorizzato. Al ne di evitare l’insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assisten- za tecnica o un tecnico ugualmente qualicato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.

• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità siche, sensoriali o mentali o man- canza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull’uso sicuro dell’apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

• Il bambini non devono giocare con l’apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.26

• Non utilizzare l’apparecchio per aspirare sostanze liquide o umide.

• Non utilizzare l’apparecchio per aspirare ceneri ancora calde oppure oggetti aflati o acuminati.

• Non usare l’apparecchio in locali umidi.

• Non utilizzare mai l’apparecchio senza ltro. Dopo aver usato l’aspi- rapolvere, accertarsi sempre che il ltro sia installato corretamente nella posizione corrispondente.

• Durante l’utilizzo dell’apparecchio, tenere la bocchetta dell’aspirato- re lontana da capelli, abiti e da altre parti del corpo.

• Tenere l’aspiratore lontano dalle fonti di calore quali i radiatori, il forno, ecc.! Elementi di comando 1 Fessura aria 2 Tubo di aspirazione telescopico 3 Supporto per accessori 4 Cursore per tubo di aspirazione telescopico 5 Bocchetta per pavimenti (con gancio (senza g.)) 6 Leva estensione/ritrazione spazzole 7 Tasto di accensione/spegnimento 8 Controllo aspirazione 9 Clip di sistemazione 10 Tasto del sistema avvolgicavo 11 Cavo di alimentazione con spina 12 Comando potenza aspirazione 13 Display del livello di riempimento del sacchetto di spolvero 14 Testina di collegamento essibile vuoto 15 Collegamento essibile 16 Apertura vano sacchetto della polvere 17 Flessibile aspirazione Non mostrato: Accessorio doppio (ugello per fessure e spazzola combinato) Messa in funzione

• Inserire la testina di collegamento del essibile di aspira- zione nel corrispettivo collegamento no al punto di arresto meccanico, premendo a questo scopo contemporanea- mente i tasti. Per sganciare il essibile, premere di nuovo i tasti sulla testina di collegamento.

• Tenere premuti i tasti e poi estrarre il essibile

• Eventualmente inlare il tubo di aspirazione nell’impugna- tura.

• Montare la bocchetta pavimenti o un altro accessorio. Supporto bocchette Ugello pavimento (5) L’ugello per pavimenti presenza rotelle per facile movimento. È possibile pulire superci lisce e tappeti con l’ugello pavimen- to.

• Regolare le spazzole verso l’esterno o l’interno con la leva (6). L’utilizzo migliore dell’apparecchio dipende dalla struttura dela moquette. Si raccomanda quanto segue:

Utilizzare senza spazzole: Per moquette a pelo lungo

Utilizzo con spazzole: Per pavimenti lisci e tappeti a pelo tto Bocchello per fughe, spazzola e giunto Per la pulizia di imbottiti, tende, angoli, fessure eccetera. Il vano di sistemazione con l’ugello a fessura e l’ugello spazzola può essere trovato sul retro del dispositivo accanto al cavo di corrente. NOTA: Bocchetta “2 in 1”: Utilizzandola nella sua forma chiusa, questa bocchetta può essere impiegata come bocchetta per giunti. Nel caso in cui si desideri invece utilizzare la bocchetta a spazzola, è neces- sario tirare la spazzola nella direzione indicata dalla freccia, nché essa non si innesti meccanicamente in posizione. Per staccare gli attacchi ugello dal tubo di aspirazione, staccarli girandoli leggermente. Tubo di aspirazione telescopica La lunghezza del tubo di aspirazione telescopica può essere regolata:27

1. Svitare il meccanismo di blocco facendo

scorrere e tenendo premuto il tasto (4) in direzione del simbolo della freccia.

2. Estrarre un tubo dall’altro alla lunghezza

3. Rilasciare il tasto per bloccare la connes-

sione. Cavo della corrente Tirare il cavo della corrente dal vano cavo. ATTENZIONE:

• Si raccomanda di estrarre il cavo soltanto no al contras- segno in colore giallo.

• Non tirare mai, in nessun caso, il cavo sino al contrasse- gno rosso, in quanto il dispositivo avvolgicavo potrebbe danneggiarsi. NOTA: Se la tacca rossa è visibile, tirare nuovamente il cavo no alla tacca gialla servendosi del tasto avvolgicavo. Connessione elettrica

• Prima di collegare la spina alla presa a parete, controllare se la tensione elettrica è corretta. Far riferimento alle informazioni sulla targhetta del modello del dispositivo.

• Collegare il dispositivo solo ad una presa a parete. Accensione/spegnimento del dispositivo Premere il tasto (7) per accendere o spegnere il dispositivo. Controllo aspirazione (8) Girare il comando potenza aspirazione in senso orario per aumentare la potenza di aspirazione.

• Bassa potenza aspirazione: per tende e materiale delicato.

• Moderata potenza aspirazione: per tappeti pelosi e moquette.

• Alta potenza aspirazione: per tappeti robusti e pavimenti. Utilizzo dell’apparecchio

1. Inserire la spina in una presa con contatto di terra regolar-

gnere, tenendo il tasto premuto all’ingiù.

3. A seconda del pavimento regolare il tasto “Moquette/Pavi-

4. Regolare la potenza di aspirazione con il comando potenza

5. Utilizzare quindi l’apparecchio operando in modo da usare

una velocità sempre costante. Non è necessario esercitare pressione sull’apparecchio. NOTA: Prestare attenzione al raggio d’azione consentito, il quale dipende dalla lunghezza del cavo! Grata di ventilazione (1) Aprire la grata di aerazione sull’impugnatura del essibile per la regolazione dell’aria o per staccare pezzi che aderiscono alla bocchetta. Spegnere e avvolgere il cavo

1. Spegnere l’aspirapolvere premendo il tasto accendere/

spegnere ed estrarre la spina dalla presa.

2. Tenere la spina in mano.

3. Premere il tasto relativo al dispositivo avvolgicavo e

accompagnare il cavo con la mano. Si consiglia di tenere il cavo, in modo da impedire movimenti violenti e disordinati del medesimo. Manutenzione Visore sostituzione sacchetto polvere (13) Tenere all’aria il tubo essibile di aspirazione senza sottoporlo a carico. Se il display cambio contenitore sotto vuoto mostra “rosso”, il contenitore polvere è pieno. Provvedere pertanto immediatamente alla sua sostituzione. Sostituzione del sacchetto di spolvero

1. Staccare la spina dalla presa di rete.

2. Usare l’apritore (16) per aprire il coperchio del vano del

sacchetto della polvere. NOTA: Il coperchio può essere bloccato in posizione verticale. Non premere il coperchio oltre il meccanismo di blocco! In caso contrario il montaggio potrebbe rompersi.

3. Estrarre il sacchetto per la polvere.

4. Poi tirare il sacchetto della polvere dal relative supporto.

5. Inserire un nuovo sacchetto facendo attenzione che poggi

correttamente nella guida.

6. Montare il supporto compreso il sacchetto per la polvere

nell’appostio vano. Usare le guide a tale scopo.

7. Premere il manico con il sacchetto all’ ingiù. Il sacchetto

deve essere completamente inserito nel vano per il sacchetto da polvere. Chiudere il coperchio in modo che si innesti in posizione. Filtri l’apparecchio dispone di due ltri. Filtro di protezione del motore (ltro di aspirazione): Il ltro di aspirazione si trova nello scomparto del sacchetto di spolvero. Il ltro è situato in posizione verticale nella parte po- steriore dell’alloggiamento destinato alla raccolta della polvere. Estrarre il ltro tirandolo verso l’alto.28 Pulizia del supporto ltro Pulire il ltro di protezione del motore dopo ca. 10 sostituzioni del sacchetto di spolvero. In caso di necessità, è possibile pulire il ltro utilizzando dell’acqua calda senza additivi. Si raccomanda di inserire il ltro esclusivamente dopo averlo asciugato perfettamente. Filtro di scarico (12) L’apparecchio dispone inoltre di un ltro di scarico. Sono situate sopra il dispositivo sotto al coperchio.

1. Premere il tasto del coperchio al lato al ne di aprire il

2. Togliere il coperchio.

3. Rimuovere l’inserto ltro e pulirlo come descritto sopra.

4. Dopo l’asciugatura completa, reinstallare l’inserto del ltro.

5. Chiudere il coperchio: Posizionare il coperchio con le 3

linguette. Poi premere il tasto verso il lato per bloccare il coperchio in posizione. Pulizia AVVISO:

• Togliere la spina dalla presa prima di pulire.

• In nessun caso immergere l‘apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi. Pulire l’esterno con una pezza morbida e asciutta senza l’aggiunta d’alcuna sostanza. Conservazione

• Lasciate raffreddare completamente l’apparecchio.

• Riavvolgere completamente il cavo.

• Appendere il gancio che si trova sulla spazzola per pavimenti nel dispositivo di stazionamento nella parte posteriore dell‘ apparecchio.

• Se si desdiera mettere il dispositivo in posizione verticale: Montare il gancio dell’ugello per pavimenti alla stazione di base alla base del dispositivo. Rimozione guasti

• L’apparecchio è senza funzione. Rimedio: Esaminare il collegamento rete.

• L’apparecchio non aspira. Possibile causa: Potenza di aspirazione troppo bassa. Rimedio: Controllare la posizione del comando. Possibile causa: Il sacchetto raccoglipolvere è pieno. Rimedio: Togliete il sacchetto raccoglipolvere.

Possibile causa: I ltri sono sporchi. Rimedio: Pulire gli elementi. Possibile causa: Nel essibile o nell’ugello si trova un oggetto. Rimedio: Controllare gli accesori in caso di otturazioni dovute ad oggetti. Dati tecnici Modello: ...........................................................................BS 1296 Alimentazione rete: ...................................220-240 V ~, 50/60 Hz Classe di protezione: ................................................................... II Peso netto: ...........................................................................5,2 kg Sacchetto raccoglipolvere: ....................SSB 101 / Swirl® Y 50® Swirl®, Y 50® è un marchio registrato di un’azienda del Gruppo Melitta che non è associato con l’azienda Clatronic International GmbH. Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto.29 Dati Tecnici per pulitori ad aspirazione REGOLAMENTO DELEGATA DALLA COMMISSIONE (UE) Nr. 665/2013 Marchio commerciale Clatronic Modello BS 1296 Classe di efcienza energetica

Consume di energia Consumo annuo di energia

kWh/anno 26,1 Classe di prestazione di energia Classe di prestazione di pulizia tappeti

Classe I prestazione di puliziat pavimenti duri

Classe di re-emissione polvere

Livello di potenza sonora dB(A) re1pW 82,0 Potenza in ingresso W 700

1) Da A (efcienza massima) a G (efcienza minima).

2) Consumo energetico annuo indicativo (kWh per anno), in

base a 50 attività di pulizia. IL consumo di energia annuo reale dipenderà da come è utilizzato il dispositivo. Il dispositivo soddisfa gli standard e le direttive europei nella versione corrente alla consegna:

• Direttiva sulla bassa tensione (LVD) 2006/95/CE

• Direttiva sulla compatibilità elettromagnetica (EMC) 2004/108/CE

• Direttiva RoHS 2011/65/UE

• Direttiva Ecodesign (ErP) 2009/125/CE

• Requisiti di Ecodesign per pulitori ad aspirazione REGO- LAMENTO DELLA COMMISSIONE (UE) Nr. 666/2013 Smaltimento Signicato del simbolo “Eliminazione” Salvaguardare l’ambiente, gli elettrodomestici non vanno eliminati come riuti domestici. Per l’eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’ambien- te e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.30
