MANUAL DE USUARIO 3005 The Connector TIVOLI AUDIO

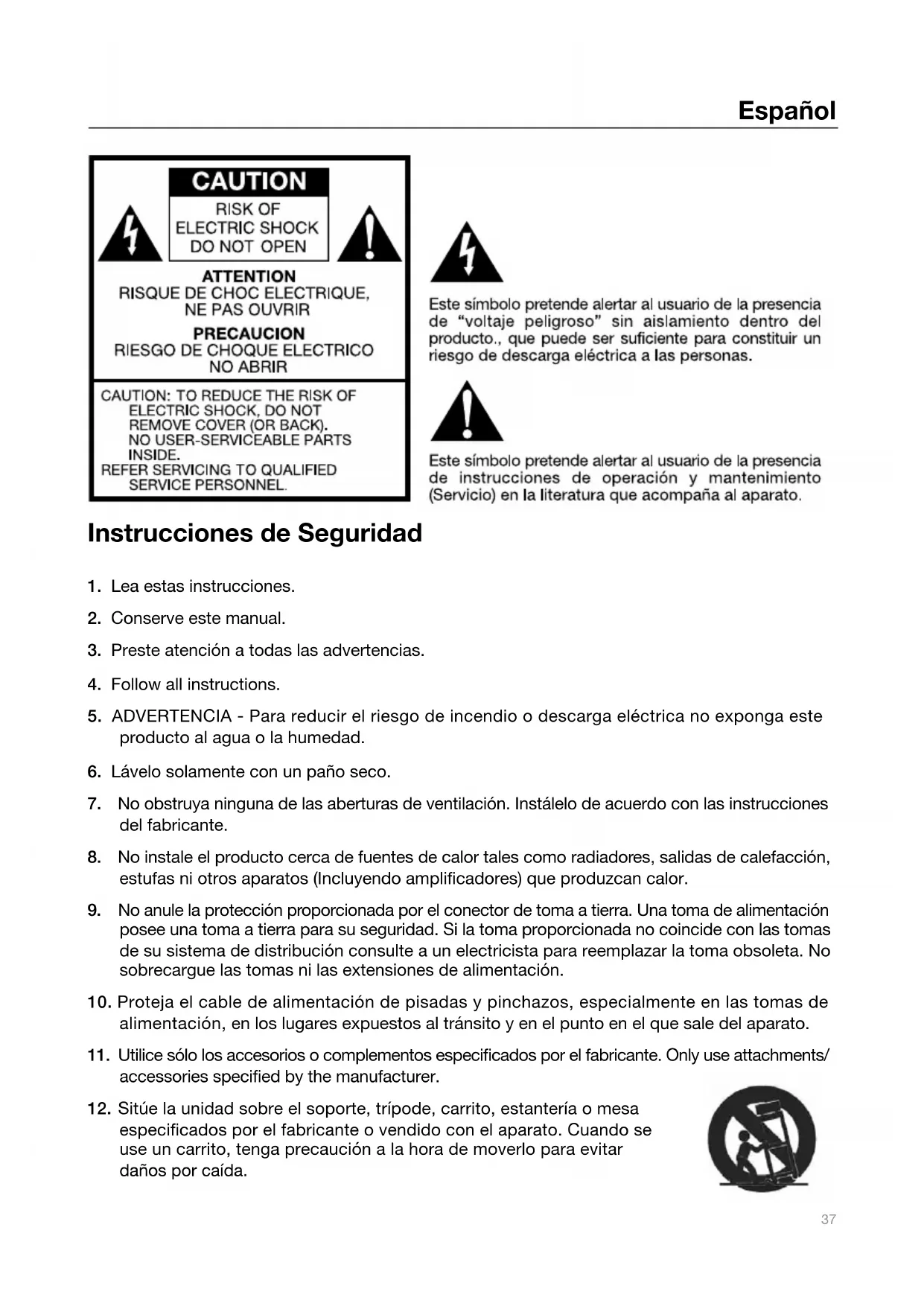

3. Preste atención a todas las advertencias.

4. Follow all instructions.

5. ADVERTENCIA - Para reducir el riesgo de incendio o descarga eléctrica no exponga este

producto al agua o la humedad.

6. Lávelo solamente con un paño seco.

7. No obstruya ninguna de las aberturas de ventilación. Instálelo de acuerdo con las instrucciones

8. No instale el producto cerca de fuentes de calor tales como radiadores, salidas de calefacción,

estufas ni otros aparatos (Incluyendo amplificadores) que produzcan calor.

9. No anule la protección proporcionada por el conector de toma a tierra. Una toma de alimentación

posee una toma a tierra para su seguridad. Si la toma proporcionada no coincide con las tomas de su sistema de distribución consulte a un electricista para reemplazar la toma obsoleta. No sobrecargue las tomas ni las extensiones de alimentación.

10. Proteja el cable de alimentación de pisadas y pinchazos, especialmente en las tomas de

alimentación, en los lugares expuestos al tránsito y en el punto en el que sale del aparato.

11. Utilice sólo los accesorios o complementos especificados por el fabricante. Only use attachments/

accessories specified by the manufacturer.

12. Sitúe la unidad sobre el soporte, trípode, carrito, estantería o mesa

especificados por el fabricante o vendido con el aparato. Cuando se use un carrito, tenga precaución a la hora de moverlo para evitar daños por caída.38 Español

13. Desenchufe este aparato durante tormentas eléctricas o cuando no se utilice por largos períodos

14. Refiera todo servicio a personal de servicio cualificado. El servicio es requerido cuando la unidad

haya sido dañada en algún modo, cuando el cable o la toma de alimentación haya sido dañada, líquidos han sido derramados o hayan caído objetos dentro de la unidad, la unidad haya sido expuesta a la humedad o lluvia, no funcione normalmente o haya sufrido una caída.

15. Para una protección adicional durante una tormenta eléctrica o no vaya a usarse durante un

largo período de tiempo, desenchúfela de la toma de corriente.

16. Opere este producto sólo desde el tipo de fuente de alimentación indicada en el panel trasero.

Para productos que utilicen una fuente de alimentación externa, utilice un recambio exacto si ésta es extraviada o dañada. Para productos que operen alimentados con baterías, refiérase al manual del usuario.

17. Desconecte este producto y refiéralo a personal de servicio cualificado bajo las siguientes

circunstancias: a. Cuando el cable o conector de alimentación esté dañado. b. Si se ha derramado líquido u objetos han caído dentro del producto. c. Si el producto se ha expuesto a agua o lluvia. d. Si el producto no funciona normalmente aun siguiendo las instrucciones. e. Si el producto ha sufrido una caída o se ha dañado en algún modo. f. Cuando el producto exhibe un marcado cambio en su funcionamiento.

18. Mantenga este producto a una distancia segura de una llama, como por ejemplo de una vela.

19. No exponga este producto a goteos o pérdidas. Objetos que contengan líquidos, como recipientes

o vasos para beber no deben ser colocados encima de este producto.

20. La temperatura recomendada de operación es entre 5˚ C y 40˚ C.

Este producto puede ser reciclado. Los productos identificados con este símbolo NO deben ser arrojados con desperdicios domésticos normales. Cuando la vida de este producto llegue a su fin, llévelo hasta un punto de recogida específica de reciclado de dispositivos eléctricos y electrónicos. Infórmese sobre la localización de puntos de recolección a través de sus autoridades locales. La Directiva Europea de Desperdicios Eléctricos y Electrónicos (WEEE) fue implementada para reducir drásticamente la cantidad de desperdicios en los basureros, y por ende reducir el impacto negativo sobre la salud del planeta y humana. Por favor actúe responsablemente reciclando productos usados. Si este producto se encuentra aún en condiciones de funcionamiento, considere cederlo o venderlo.39 Español The Connector. Instrucciones Enhorabuena por la compra de The Connector. La facilidad de uso de The Connector, sus características únicas y su diseño le convierten en el complemento perfecto para cualquier radio de Tivoli Audio. Para conocer todas las posibilidades que le ofrece The Connector, por favor invierta un rato en leer este manual y las Instrucciones de seguridad. Si tiene alguna consulta, no dude en ponerse en contacto con su distribuidor autorizado. En nombre de todos nosotros, gracias por escoger Tivoli Audio. Disfrute The Connector. Sobre Tivoli Audio Tivoli Audio fue creada por Tom DeVesto con el propósito de introducir productos de audio de alta calidad, fáciles de utilizar para el consumidor a precios razonables. Como presidente y director de investigación y desarrollo de su antigua compañía, Cambridge SoundWorks*, Tom fue el responsable de muchos de los productos de entretenimiento doméstico y multi-media de mayor venta en el mercado hoy en día. También ha mantenido cargos de gestión en el desarrollo de productos para Advent y Kloss Video. *Cambridge SoundWorks es una marca registrada de Creative Technology, Singapur. Junto a The Connector debería encontrar:

• Uncabledeaudioestéreode1.1m/3'8"conconectorde3.5mm40 Español Adapter # iPod Model 9 5G iPod con vídeo 30GB 9 U2 iPod con vídeo 30GB 9 iPod classic 80GB 10 5G iPod con vídeo 60GB, 80GB 10 iPod classic 160GB 11 iPod nano (2ª generación) 2GB, 4GB, 8GB 12 iPhone 4GB, 8GB,16GB 13 iPod nano (3ª generación) 4GB, 8GB 14 iPod touch 8GB, 16GB, 32GB 15 iPhone 3G/3GS 8GB, 16GB, 32GB 16 iPod touch (2ª generación) 8GB, 16GB, 32GB 17 iPod nano (4ª generación) 8GB, 16GB Tabla de adaptadores de inserción de iPod Comenzando: Antes de empezar, asegúrese que tanto su radio Tivoli Audio como The Connector están apagados.

1. Conecte un extremo del cable suministrado a la entrada “Auxiliar” de su radio Tivoli Audio radio

y el otro a la salida “Audio Out” de The Connector.

2. Para ver los vídeos de su iPod en un televisor conecte un cable de vídeo compuesto o S-Video

(no incluído) desde la salida “Video Out” o “S-Video” de The Connector a la entrada de vídeo compuesto o S-Video de su TV. Seleccione la entrada de su televisor de manera que pueda ver el vídeo. Asegúrese que los ajustes de vídeo de su iPod están activados para obtener la señal de vídeo.

3. Inserte el adaptador en la fuente de alimentación externa suministrada. Conecte el cable de la

fuente de alimentación a la entrada DC de The Connector y conecte el otro extremo a la toma de pared.

4. Dependiendo del modelo de su iPod (vea la tabla más adelante); inserte el adaptador adecuado

en el zócalo de The Connector. Cada adaptador lleva su propio número en la parte inferior. Utilizar el adaptador equivocado o no usar ninguno podría provocar un contacto intermitente y estropear The Connector y/o su iPod. Una vez el adaptador se haya fijado firmemente en su lugar, usted podrá acoplar su iPod. El logo de Tivoli Audio parpadeará mientras The Connector se comunica con su iPod.

5. Haga girar el la rueda de soporte de The Connector en sentido anti-horario hasta que la goma

se apoye en la parte posterior de su iPod.

6. Suba el volúmen de su radio Tivoli Audio hasta el nivel deseado y use el control remoto de The

Connector para reproducir música desde su iPod.41 Español Instalando el Adaptador de Toma de Corriente:

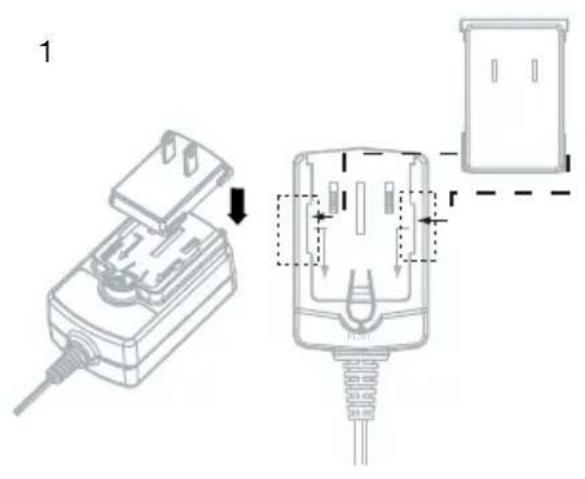

1. Sitúe el saliente del adaptador en las ranuras de la fuente de alimentación según se muestra

en el esquema. Nota: La longitud del saliente debe coincidir con las ranuras de la fuente de alimentación para que encajen correctamente.

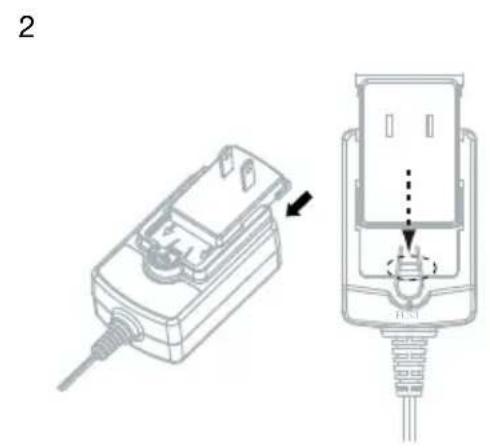

2. Deslice el adaptador hacia la base de la fuente de alimentación hasta que quede fijado.

Nota: Asegúrese que el adaptador está firmemente fijado y no puede moverse. Cambiando el Adaptador de Toma de Corriente:

1. Mantenga presionado el botón de la parte superior marcado como “PUSH”.

2. Deslice el adaptador por las ranuras y sáquelo.

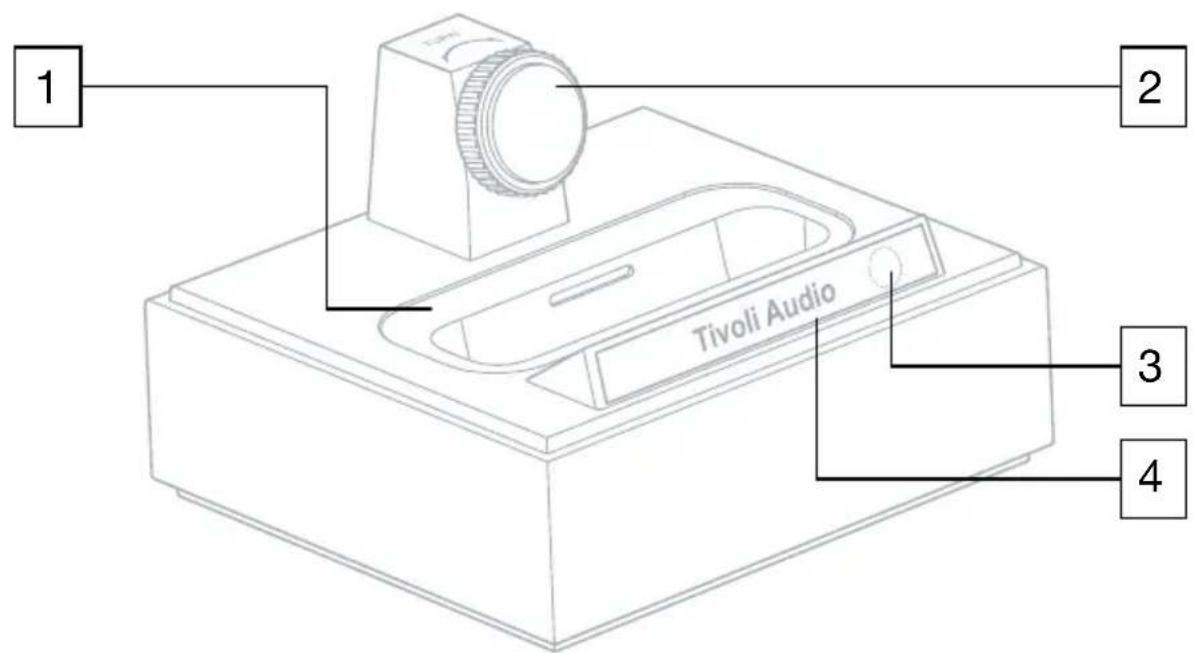

1. PUERTO UNIVERSAL: Inserte el adaptador diseñado para su iPod (de entre los 9 incluídos,

o use el suministrado con su iPod si es el caso). Utilizar el adaptador equivocado o no usar ninguno podría provocar un contacto intermitente y estropear The Connector y/o su iPod. Su garantía no cubre los daños causados por uso inapropiado.

2. RUEDA DE SOPORTE: Haga girar la rueda en sentido anti-horario para acercarla a su iPod

o en sentido horario para alejarla de él. Asegúrese de ajustar la rueda según cada modelo de iPod ya que un ajuste incorrecto podría dañar el conector. A pesar de que puede usar The Connector sin utilizar el apoyo posterior, la rueda proporciona un apoyo adicional a su iPod.

3. SENSOR IR: Recive comandos del control remoto suministrado.

4. PANEL LUMINOSO TIVOLI AUDIO: Se ilumina cada vez que su iPod se acopla y The Connector

está conectado a la corriente y encendido. El logo parpadea para confirmar la recepción de la señal del control remoto. El logo parpadeará unos segundos cuando su iPod se acople y mientras The Connector establezca comunicación con el IPod.

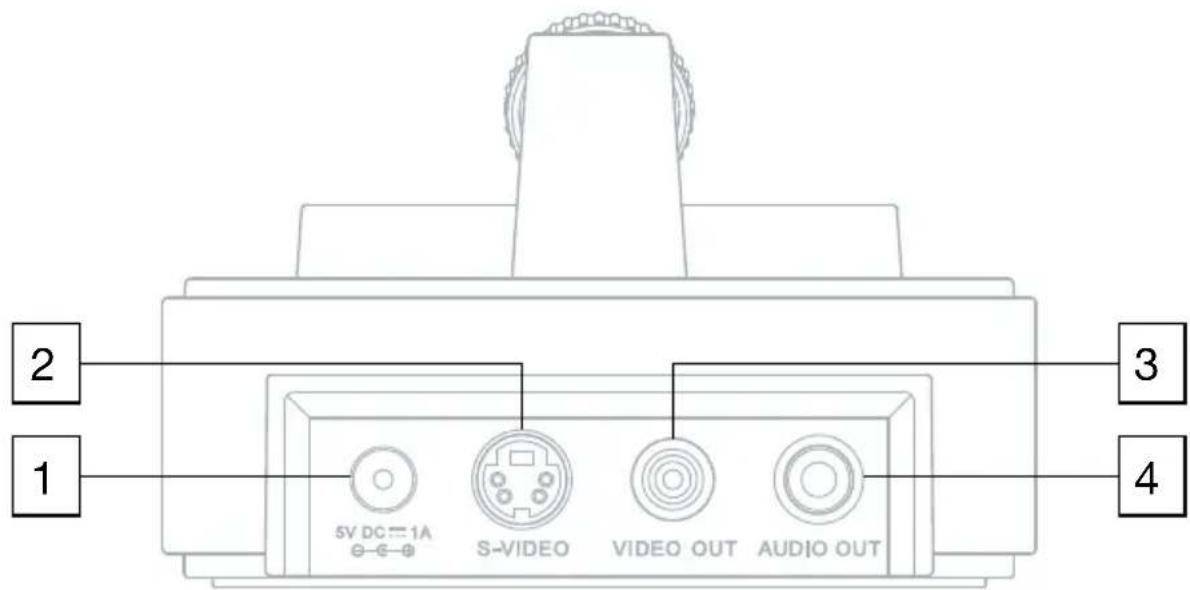

Español Guía de Características (Panel Posterior): Nota: Las conexiones de audio y vídeo deben realizarse siempre mientras The Connector está apagado.

1. 5VDC 1A: Conecte el cable la fuente de alimentación externa a esta entrada. En caso de pérdida

o mal funcionamiento de la fuente de alimentación, utilice solo un recambio equivalente. El conector de la fuente de alimentación es 5.5mm/2.1mm centro positivo. El uso de una fuente de alimentación diferente podría causar daños a The Connector o a su iPod.

2. S-VIDEO: Conecte un cable de S-Video (no incluído) a esta salida y el otro extremo del cable a

la entrada de S-Video de su televisor para ver los vídeos almacenados en su iPod. Esta salida le proporcionará una imagen de mayor calidad que la de vídeo compuesto. Para obtener una señal de vídeo, asegúrese que los ajustes de vídeo de su iPod están activados.

3. VIDEO OUT: Conecte un cable de vídeo compuesto (no Incluído) a esta salida y el otro extremo

del cable a la entrada de vídeo compuesto de su televisor para ver los vídeos almacenados en su iPod. Para obtener una señal de vídeo, asegúrese que los ajustes de vídeo de su iPod están activados.

4. AUDIO OUT: Conecte un extremo del cable de audio suministrado a esta salida y el otro extremo

a la entrada Auxiliar de su radio Tivoli Audio (u otro equipo de audio).

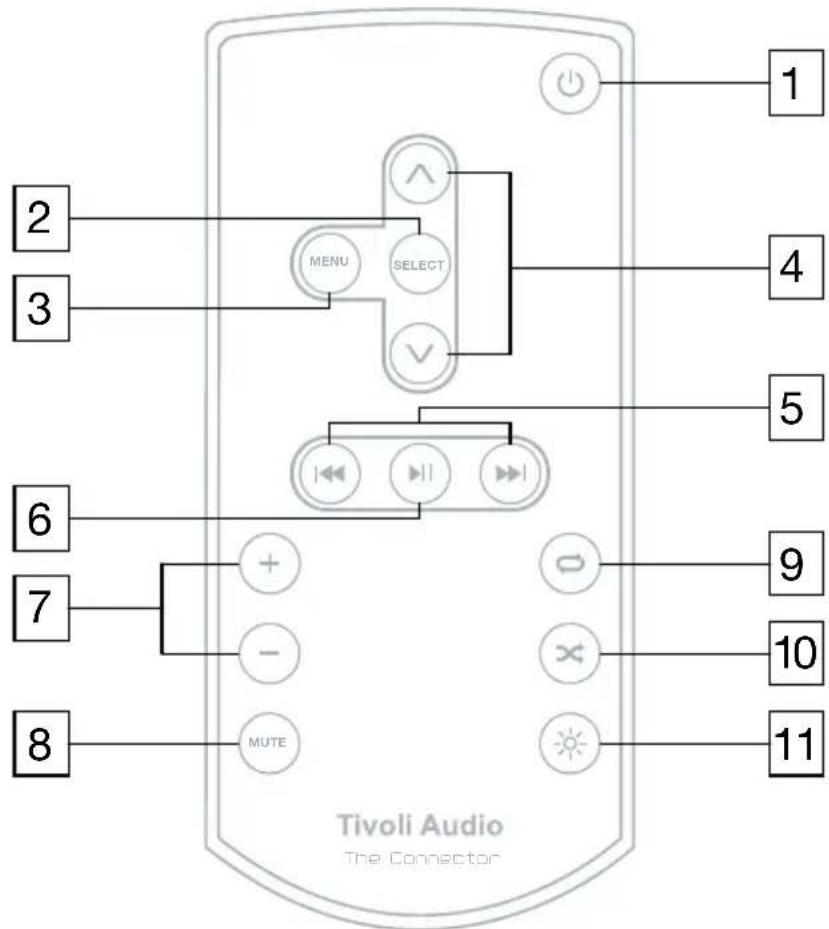

Español Guía de Características (Control Remoto): Nota: El logo Tivoli Audio parpadeará cada vez que se reciba un comando del control remoto.

1. ENCENDIDO: The Connector se encenderá automáticamente cuando acople su iPod. Si ello

no sucede, presione este botón con el iPod acoplado para encender o apagar The Connector. El logo Tivoli Audio se Iluminará cuando The Conector esté encendido y se apagará en caso contrario. Un iPod debidamente acoplado recibirá carga de corriente independientemente de si The Connector está encendido o apagado.

2. SELECT: Presione para seleccionar el archivo o directorio iluminado.

3. MENU: Presione para acceder al menú principal del IPod o para retroceder en los menús.

4. ARRIBA/ABAJO: Presione para navegar arriba o abajo en un menú del iPod.

5. ADELANTE/ATRAS: Presione para seleccionar la pista previa o la siguiente. Mantenga presionado

para avanzar o retroceder dentro de una misma pista.

6. REPRODUCIR/PAUSA: Presione para reproducir una canción o un vídeo. Presione de nuevo

para pausar la reproducción y una tercera vez para reanudarla.

7. VOLUMEN +/-: Presione para aumentar o disminuir el volumen. Ello no controlara el volumen

de su radio Tivoli Audio ni del iPod que haya en el puerto, sino el de The Connector solamente. The Connector SELECT MENU MUTE

8. MUTE: Presione para enmudecer la salida de audio. Presione de nuevo para restablecer el audio.

9. REPETIR: Presione una vez para repetir la pista actual. Presione de nuevo para repetir todas

las pistas y una tercera vez para cancelar la repetición.

10. ALEATORIO: Presione para reproducir las pistas de modo aleatorio. Presione de nuevo para

cancelar esta operación.

11. ILUMINACION: Presione para activar la retroiluminación del iPod durante un período previamente

ajustado en el propio iPod. Nota: Los diferentes modelos de iPod tienen diferente software. Los comandos arriba indicados podrían no funcionar con algunos modelos de iPod o hacerlo de manera diferente a la aquí descrita. Ello está en función del software de su iPod y no de The Connector. Notas Utiles: Ubicación: Sitúe The Connector sobre una superficie plana y estable. No deje el cable de alimentación en ningún lugar donde pueda ser pisado. Si advierte alguna interferencia con su radio Tivoli Audio u otro aparato cuando use The Connector, aléjelos el uno del otro. Acoplamiento: Cuando inserte su iPod, asegúrese que está firmemente fijado en el zócalo. Asegúrese también que está utilizando el adaptador adecuado para su iPod. Sisu iPod lleva alguna funda o protector, podría ser necesario retirarlos para asegurar una buena conexión. Limpieza: No utilice limpiadores abrasivos o disolventes para limpiar The Connector ya que podrían dañar los acabados. Color de la madera: La base de The Connector incorpora madera auténtica. Debido a la gran variabilidad de la madera no es posible conseguir que el color de The Connector y el de su radio Tivoli Audio sean idénticos. Puede suceder también que la madera se oscurezca con el tiempo debido a la exposición a la luz solar. Esto también es normal para la madera auténtica. iPod: Si tiene preguntas sobre el uso de su iPod, por favor póngase en contacto directamente Apple Inc o con el establecimiento donde lo compró.46 Español Garantía Limitada: Tivoli Audio fabrica sus productos bajo normas de alta calidad y confiamos en que funcionarán satisfactoriamente. Por ello garantizamos los materiales y la mano de obra contra defectos de fabricación de este producto. Esta garantía no es transferible. Los productos comprados en la UE y Noruega tienen una garantía mínima de dos años. En aquellos países donde la garantía mínima viene determinada por leyes locales, el período de la misma estará determinado por esa ley. En los demás países el período de garantía es de un año. Esta Garantía Limitada cubre el funcionamiento del producto en las condiciones y para el uso despecificados en este manual. Esta garantía no se extiende en caso de daños causados por uso o instalación no apropiados, por usar el cargador para cargar baterías alcalinas, equipos auxiliares defectuosos, modificaciones, reparaciones no autorizadas, daños o pérdidas durante el transporte, abuso, accidentes, suministro de voltajes o amperajes inapropiados, subidas de tensión, rayos, exceso de humedad, uso público o comercial o compra a distribuidores no autorizados. El comprobante de compra como evidencia de que la unidad fue comprada en un distribuidor autorizado será requerido para cualquier servicio bajo garantía. Por favor contacte al distribuidor donde compró la unidad para una reparación o servicio bajo garantía. Por favor absténgase de abrir este producto y manipularlo ya que ello invalidará su garantía. No hay piezas que usted pueda reparar. Ni Tivoli Audio ni Gaedum se harán cargo de los costes incurridos debidos a problemas de recepción, eliminación de ruidos externos, pérdida de tiempo, molestias, pérdida del producto, o daños causados por su uso indebido. En el caso que el producto sea devuelto durante el período de garantía y reúna los requisitos para el servicio bajo esta Garantía Limitada, lo repararemos o sustituiremos cualquier componente defectuoso en un periodo de tiempo razonable y sin cargo alguno. ESTA GARANTÍA LIMITADA LE OTORGA UNOS DERECHOS LEGALES ESPECÍFICOS SUJETOS A CONDICIONES ESPECÍFICAS. USTED TAMBIÉN PUEDE TENER OTROS DERECHOS LEGALES APLICABLES AL PRODUCTO QUE HA ADQUIRIDO. ESTOS DERECHOS LEGALES VARÍAN SEGÚN EL PAÍS. ALGUNOS LUGARES NO PERMITEN LA EXCLUSIÓN, RESTRICCIÓN O MODIFICACIÓN DE DETERMINADOS DERECHOS IMPLÍCITOS O SU EFECTO. EN ESAS SITUACIONES ESTA GARANTÍA LIMITADA SE APLICARÁ SÓLO EN LA MEDIDA QUE PERMITA LA LEY APLICABLE. Las leyes de su país pueden proveerle de reclamaciones legales ante el vendedor o fabricante de este producto. Esta Garantía Limitada no afecta a esos derechos. Las disposiciones de esta Garantía Limitada son a cambio de cualquier otra garantía o condiciones, excepto las establecidas por la ley. Esta Garantía Limitada no afecta a ningún derecho legal que le sea conferido por ley y no excluye ningún recurso que usted pueda tener por ley. En países donde los límites de responsabilidad no están excluidos por ley, la responsabilidad máxima de Tivoli Audio no excederá el importe de compra desembolsado por usted para el producto. En países donde los límites de responsabilidad están excluidos por ley, Tivoli Audio no será responsable más que de los daños y perjuicios directos, por daños físicos, y/o de propiedad real o personal ocasionados por negligencia de Tivoli Audio.47 Español Donde no esté prohibido por ley, Tivoli Audio no será responsable de daños especiales, adicionales, resultantes o indirectos. Algunos lugares no permiten limitaciones en la exclusión o restricción de desagravio, o la limitación de responsabilidad en valores establecidos, de manera que las limitaciones o exclusiones anteriores pueden no ser aplicables en su caso. Esta Garantía Limitada queda anulada si la etiqueta que muestra el número de serie ha sido extraída o es ilegible. Si usted adquirió un contrato de servicio prorrogado de su representante y necesita de servicio una vez expirado el período de esta Garantía Limitada, contacte por favor con el proveedor de su contrato de servicio prorrogado para obtener dicho servicio. Para su comodidad, usted puede registrar su producto para el servicio de garantía online en nuestro sitio web, www.tivoliaudio.com. No tiene ninguna obligación legal de facilitar información personal. Sin embargo, esta información nos permite mantener un registro de los productos Tivoli Audio adquiridos por usted y entender mejor a los compradores de nuestros productos. La información recogida será utilizada con fines de marketing por Tivoli Audio y, cuando se permita, para contactarle en relación con los productos adquiridos por usted, otros productos de Tivoli Audio, u otras compañías, que puedan ser de su interés. La información que usted nos facilite puede ser procesada en otro país. Por favor visite la sección de preguntas frecuentes “FAQ” en la web de Tivoli Audio http://www.tivoliaudio.com antes de solicitar un servicio ya que allí podría encontrar la respuesta a sus preguntas o dudas. Para servicio, por favor contacte con su distribuidor o con el importador.48 Español Especificaciones: Modelo: The Connector

Dimensiones: 89.5mm W x 57mm H x 79mm D(3.52"Wx2.24"Hx3.11"D) Peso: 0.128 kg (4.5 oz.) Todas las especificaciones están sujetas a cambio sin previo aviso. Tivoli Audio se reserva el derecho a realizar cambios en el producto sin previo aviso. Tivoli Audio, el logo de Tivoli Audio, y The Connector son marcas registradas de Tivoli Audio, LLC. Patente Pendiente. iPod, iPod classic, iPod nano, y iPod touch son marcas comerciales de Apple Inc., registradas en EE UU y en otros paísesnados pueden ser marcas comerciales de sus respectivos titulares. Este manual fue escrito por Peter Skiera y traducido por Gaedum SL, y no puede ser reproducido ni total ni parcialmente sin el permiso de Tivoli Audio. La información incluída en este manual era precisa en el momento de su impresión. Tivoli Audio no se responsabiliza por errores operativos, técnicos u editoriales en el momento de su impresión. Visite nuestra web para obtener la última versión de este manual. http://www.tivoliaudio.com Para más información sobre otros productos de Tivoli Audio, por favor visite nuestra web o llámenos: GAEDUM S.L. Eduard Maristany, 392 08918 Badalona (Barcelona) España Tel: 933 395 054 Fax: 933 398 197 www.gaedum.es gaedum@gaedum.es Made for: iPod nano (1st, 2nd, 3rd, 4th, and 5th generation) iPod touch (2nd and 3rd generation) iPod classic iPod with video iPod with color display iPod with Click Wheel49 Français Recommandations concernant la sécurité.
