RET1000 M - Termostato DANFOSS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato ambiente
Marca	Danfoss
Modelo	RET1000 M
Alimentación	230 Vca ±15 %, 50/60 Hz o 2 pilas AA (2,5-3 Vcc)
Rango de ajuste de temperatura	5 a 30 °C
Rango de temperatura de funcionamiento	0 a 45 °C
Carga de contacto	3 A (1) a 230 Vca
Tipo de interruptor	1 x SPDT Tipo 1B
Grado de protección	IP20
Dimensiones (Al x An x Pr)	84 x 84 x 37 mm
Peso	Aproximadamente 150 g (con pilas)
Montaje	Montaje mural, a aproximadamente 1,5 m del suelo, alejado de corrientes de aire y fuentes de calor
Regulación	Todo-nada (ON/OFF) o cronoproporcional (CHRONO) con 3/6/12 ciclos
Control de encendido/apagado	Sí
Función de limitación	Limitación del rango de ajuste (ej. 18-22 °C) mediante microcontacto
Pantalla	Sin pantalla integrada (ajustes manuales)
Compatibilidad	Sistemas de calefacción por radiadores (6 ciclos) o suelo radiante (3 ciclos)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No utilizar productos abrasivos ni disolventes.
Seguridad	Instalación por un electricista cualificado o un técnico de calefacción competente; cumplimiento de las normas IEEE y EN 60730-2-9
Duración de las pilas	Aproximadamente 2 años (con pilas alcalinas)
Reparabilidad	No hay piezas de repuesto disponibles; reemplazar el aparato en caso de fallo

Preguntas frecuentes - RET1000 M DANFOSS

¿Cómo instalar el termostato RET1000 M?

El termostato debe montarse a aproximadamente 1,5 m del suelo, alejado de corrientes de aire, radiadores, fuegos abiertos o luz solar directa. La instalación debe ser realizada exclusivamente por un electricista cualificado o un técnico de calefacción competente de acuerdo con las regulaciones de cableado IEEE vigentes.

¿Qué tipos de alimentación acepta este termostato?

El RET1000 M puede alimentarse ya sea con 230 Vca ±15 %, 50/60 Hz (para modelos con alimentación de red), o con 2 pilas AA (2,5-3 Vcc) para las versiones inalámbricas. Consulte el manual para el modelo exacto.

¿Cómo ajustar los ciclos de calefacción (CHRONO)?

Utilice los microcontactos situados en la parte trasera del termostato. Seleccione 6 ciclos para radiadores, 3 ciclos para suelo radiante. El ajuste de 12 ciclos también está disponible pero no se utiliza por defecto.

¿Cuál es la diferencia entre ON/OFF y CHRONO?

El modo ON/OFF activa la caldera según un diferencial de temperatura fijo alrededor del punto de consigna. El modo CHRONO (cronoproporcional) activa la caldera a intervalos regulares para alcanzar la temperatura sin sobrecalentamiento, ahorrando energía.

¿Cómo limitar el rango de ajuste de temperatura?

Utilice el microcontacto de limitación para restringir el rango de ajuste, por ejemplo entre 18 y 22 °C. Esto impide que el usuario supere ciertas temperaturas.

¿Cuál es la carga de contacto máxima?

La carga de contacto es de 3 A (1) a 230 Vca. El interruptor es de tipo SPDT 1B. No supere este valor para evitar dañar el termostato.

¿El RET1000 M es compatible con suelo radiante?

Sí, ajustando el microcontacto a 3 ciclos en modo CHRONO. Para radiadores, use 6 ciclos. La elección del número de ciclos adapta la regulación al tipo de calefacción.

¿Cómo limpiar el termostato?

Limpie la carcasa con un paño seco y suave. No use agua, disolventes ni productos abrasivos que puedan dañar el aparato o provocar un cortocircuito.

¿Cuáles son las dimensiones del RET1000 M?

Las dimensiones son de 84 mm de alto, 84 mm de ancho y 37 mm de fondo. Está diseñado para montaje mural estándar.

¿Qué hacer si el termostato no funciona?

Compruebe primero la alimentación (red o pilas). Si las pilas están agotadas (duración aproximada de 2 años), reemplácelas. Si el problema persiste, contacte a un profesional. El producto no es reparable por el usuario; no hay piezas de repuesto disponibles, el aparato debe ser reemplazado.

MANUAL DE USUARIO RET1000 M DANFOSS

Instrucciones de instalación

Específ caciones RET1000M	S RET1000M	RET1000B
Tensión de funciona 230 V CA ±15 %, 50/60 Hz			2,5 - 3 V CC (2 pilas AA)
Salida 230 V CA Libre de tensión
Intervalo de ajuste de temp. 5-30 °C
Intervalo de temp. de funciona磨损	0-45 °C
Capacidad del interruptor 3 A	(1) a 230 V CA
Tipo de interruptor 1 SPDT Tipo 1B
Duración de las pilas	N/A Mín. 2 años
Clasifi cacción IP	IP20
Control de encendido /apagado	Sí
Control cronoproporcional	Sí
Construcción	EN 60730-2-9
Control de la contaminación	Grado 2
Tensión nominal de impulsos	2,5 kV
Prueba de presión de bola	75 °C
Tamaño (mm)	84 (al) × 84 (an) × 37 (pr)
Clasifi cacción del software	A

Danfoss Heating

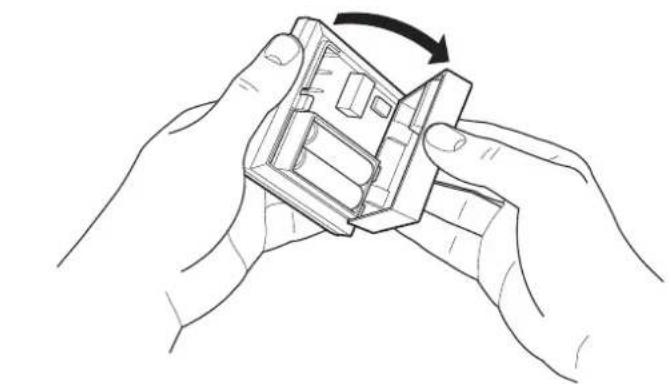

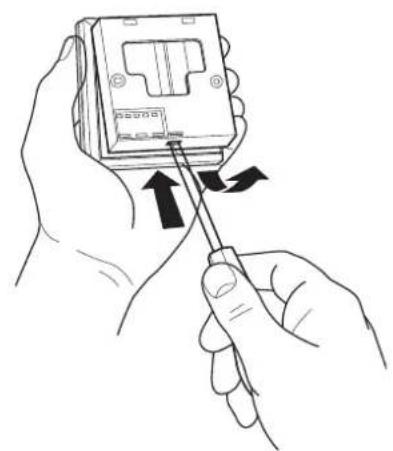

Montaje

GB

DE

DK

ES

FR

NL

RU

TR

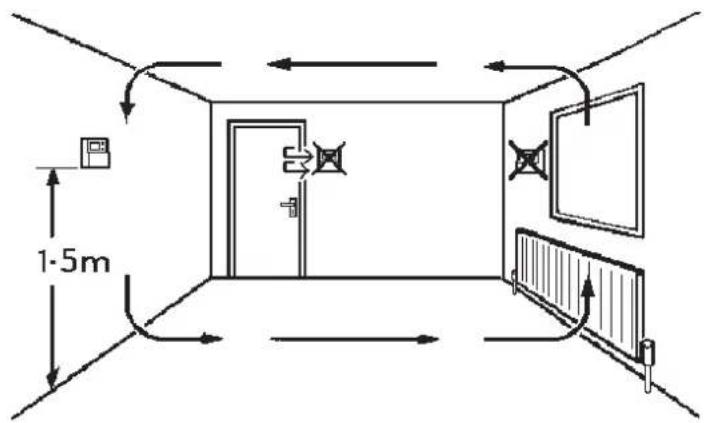

Instálese a una altaapproximada de 1,5 m delsuelo, alejado de corrientedes aire o fuentes de calorcomo radiadores, chimeñas o la luz directa del sol.

Nota:

La instalación de este producto solo puede serheetsada a cabo por electricistas cuales cados o instaladores de calefaction formados, de conformidad con la norma IEEE de cableado vigente.

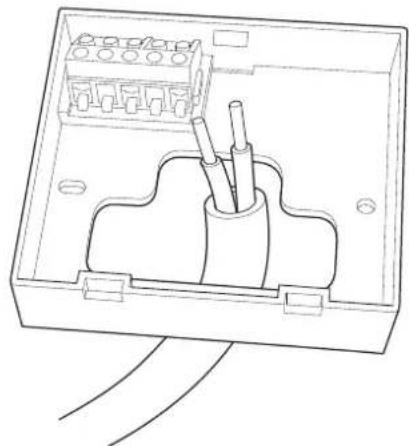

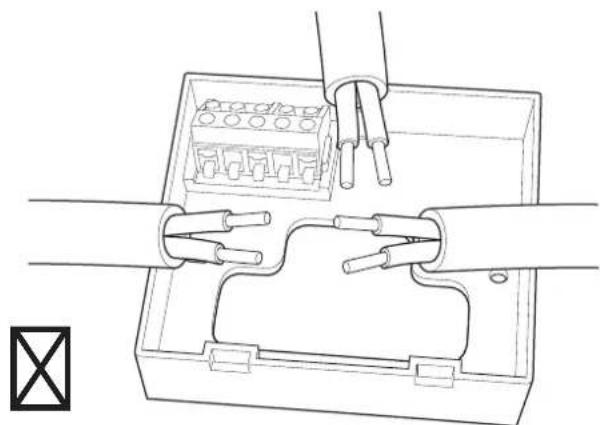

Cableado

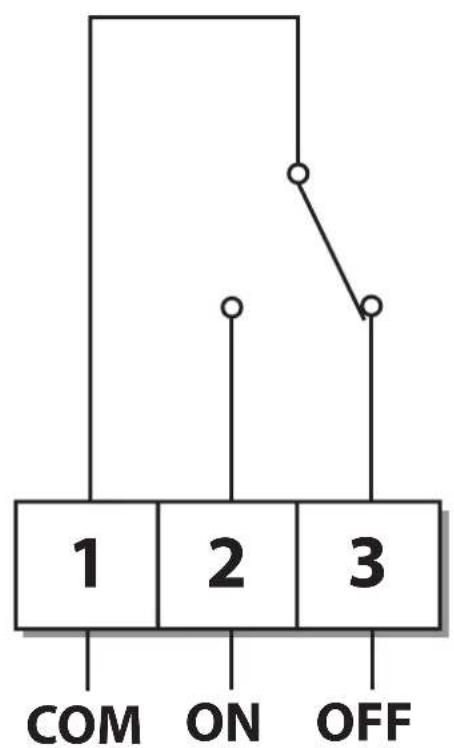

RET1000B

4

GB

DE

DK

ES

FR

NL

RU

TR

Danfoss Heating

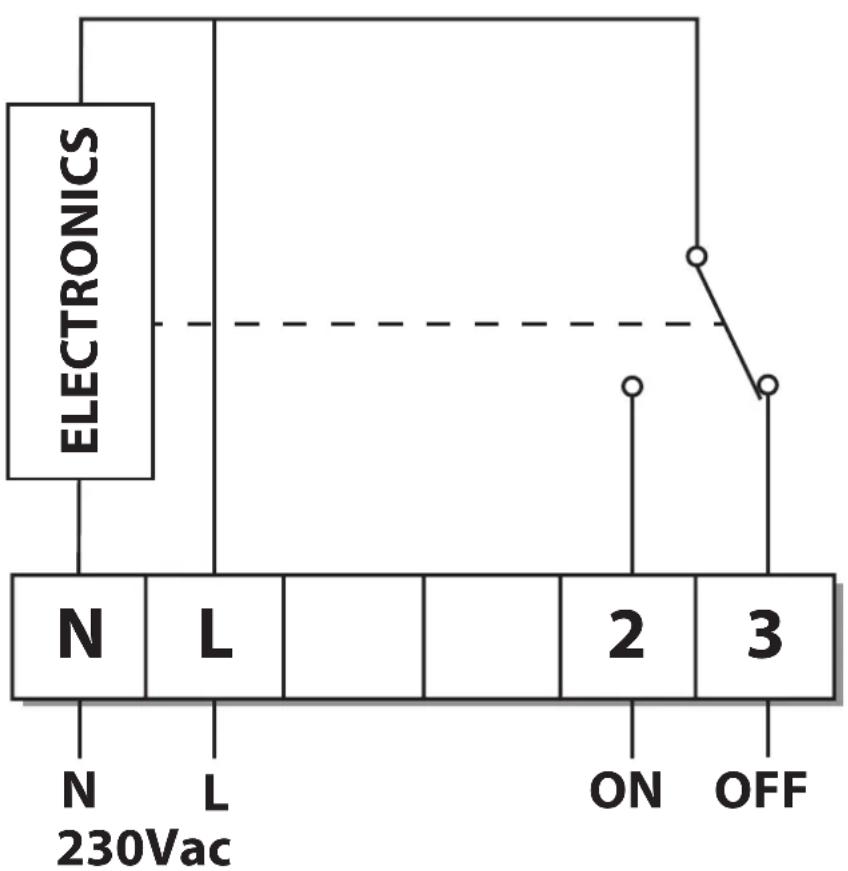

Cableado

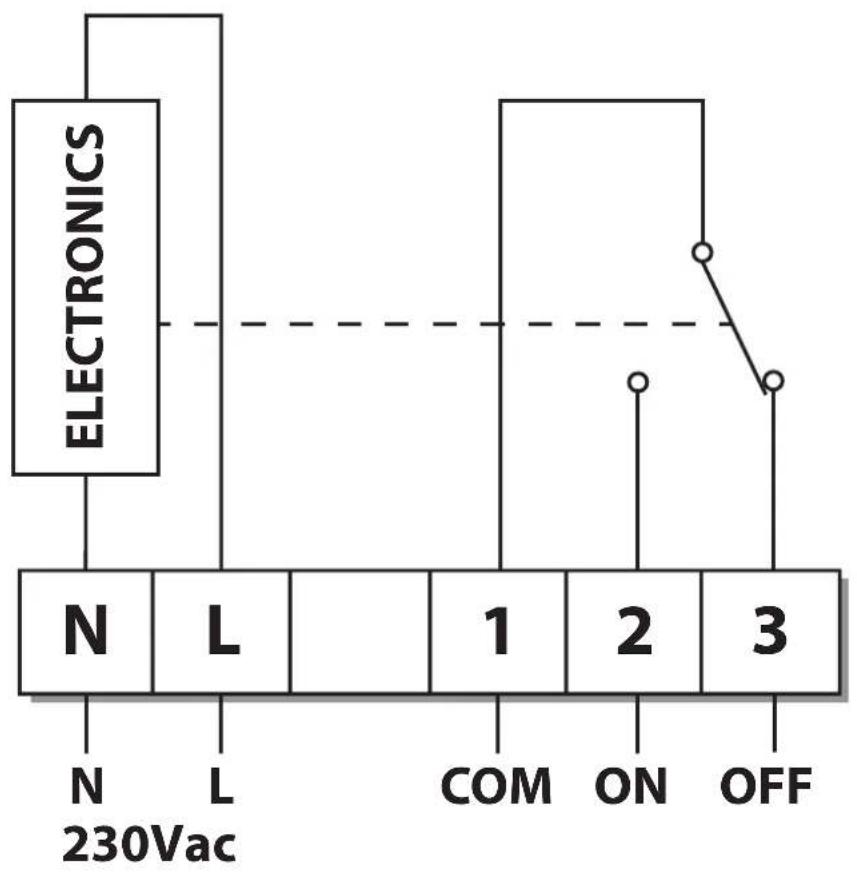

RET1000M

Cableado

RET1000MS

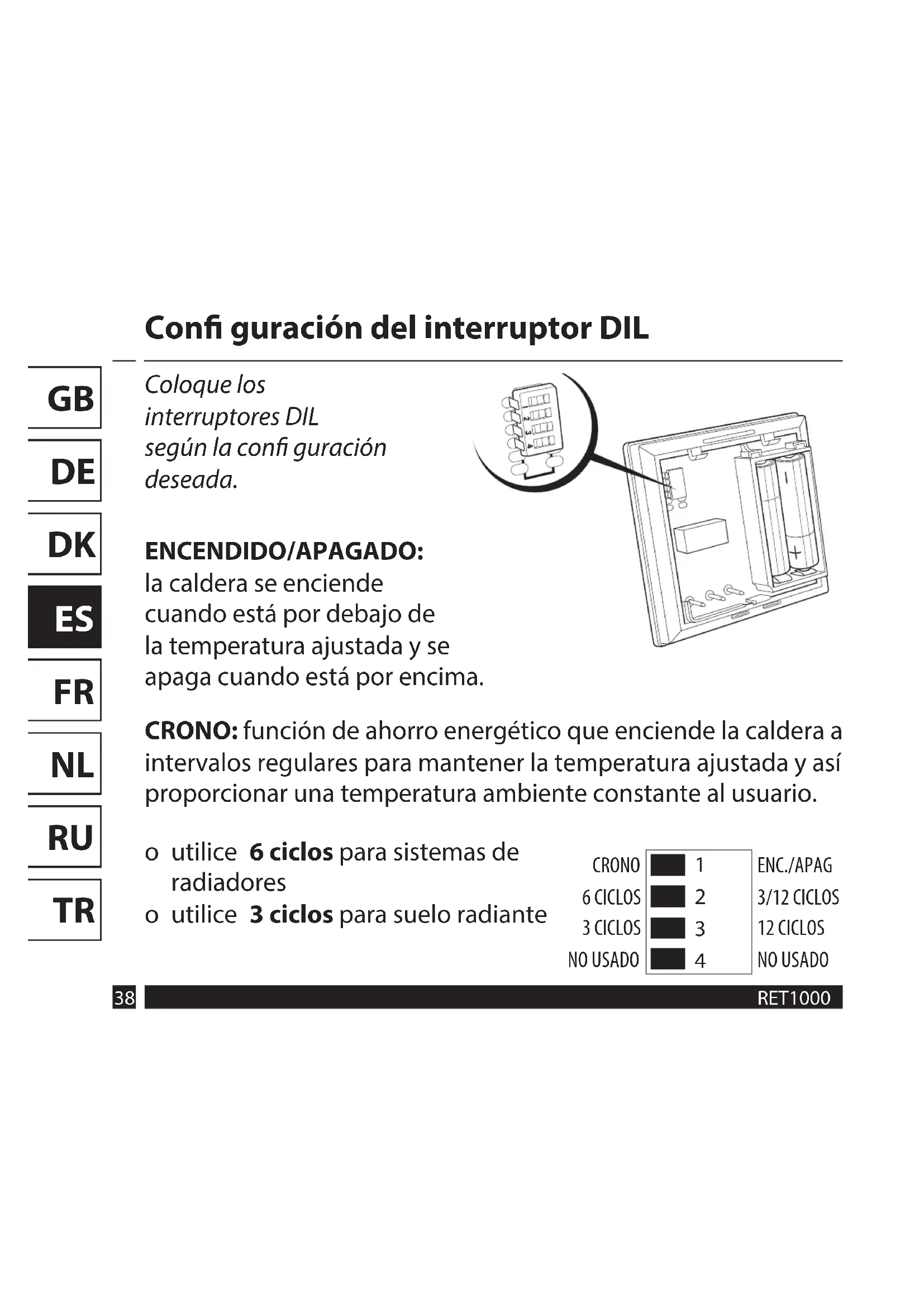

Configuración del interruptor DIL

GB

DE

DK

ES

FR

NL

RU

TR

Coloque los interruptores DIL según la configuración deseada.

ENCENDIDO/APAGADO:

la caldera se enciende
cuando está por debajo de
la temperatura ajustada y se
apaga cuando está por encima.

CRONO: funciona de ahora energetico que enciende la caldera a intervalos regulares para mantener la energia ajustada y作為 proportionsar una energia ambiente constante al usuario.

o utilise 6 ciclos para sistemas de radiadores
o utilise 3 ciclos para suelo radiante

CRONO	1	ENC./APAG
6 CICLOS	2	3/12 CICLOS
3 CICLOS	3	12 CICLOS
NO USADO	4	NO USADO

Montaje (continuación)

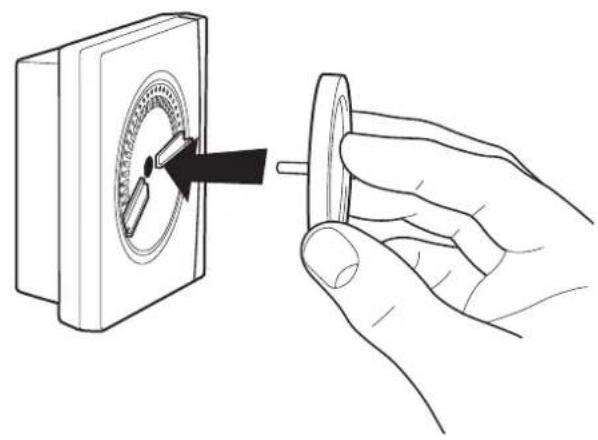

Limitador

GB

DE

DK

ES

FR

NL

RU

TR

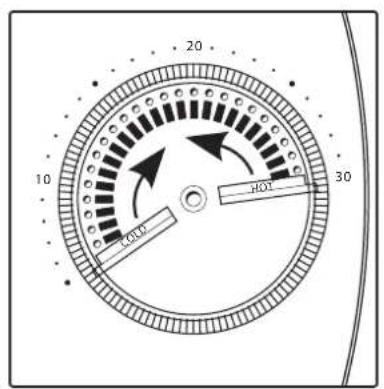

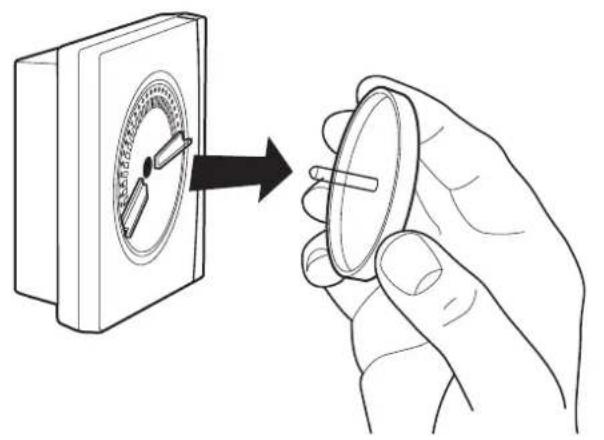

Limitador: el usuario puede modifier la temperatura bajo de un intervalo predefi nido, que es inferior al intervalocomplete del producto (por exemple, entre 18^ y 22^ )
