RET1000 M - Thermostat DANFOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance
Marque	Danfoss
Modèle	RET1000 M
Alimentation	230 Vca ±15 %, 50/60 Hz ou 2 piles AA (2,5-3 Vcc)
Plage de réglage de température	5 à 30 °C
Plage de température de fonctionnement	0 à 45 °C
Charge de contact	3 A (1) à 230 Vca
Type de commutateur	1 x SPDT Type 1B
Indice de protection	IP20
Dimensions (H x L x P)	84 x 84 x 37 mm
Poids	Environ 150 g (avec piles)
Montage	Mural, à environ 1,5 m du sol, à l'écart des courants d'air et des sources de chaleur
Régulation	Tout-ou-rien (ON/OFF) ou chronoproportionnelle (CHRONO) avec 3/6/12 cycles
Commande marche/arrêt	Oui
Fonction de limitation	Limitation de la plage de réglage (ex. 18-22 °C) via microcontact
Affichage	Aucun affichage intégré (réglages manuels)
Compatibilité	Systèmes de chauffage par radiateurs (6 cycles) ou plancher chauffant (3 cycles)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par un électricien qualifié ou un chauffagiste compétent ; respect des normes IEEE et EN 60730-2-9
Durée de vie des piles	Environ 2 ans (avec piles alcalines)
Réparabilité	Aucune pièce détachée disponible ; remplacer l'appareil en cas de défaut

FOIRE AUX QUESTIONS - RET1000 M DANFOSS

Comment installer le thermostat RET1000 M ?

Le thermostat doit être monté à environ 1,5 m du sol, à l'écart des courants d'air, des radiateurs, des feux ouverts ou de la lumière directe du soleil. L'installation doit être réalisée exclusivement par un électricien qualifié ou un chauffagiste compétent conformément aux réglementations de câblage IEEE en vigueur.

Quels types d'alimentation ce thermostat accepte-t-il ?

Le RET1000 M peut être alimenté soit en 230 Vca ±15 %, 50/60 Hz (pour les modèles avec alimentation secteur), soit par 2 piles AA (2,5-3 Vcc) pour les versions sans fil. Consultez la notice pour le modèle exact.

Comment régler les cycles de chauffage (CHRONO) ?

Utilisez les microcontacts situés à l'arrière du thermostat. Sélectionnez 6 cycles pour les radiateurs, 3 cycles pour le plancher chauffant. Le réglage 12 cycles est également disponible mais non utilisé par défaut.

Quelle est la différence entre ON/OFF et CHRONO ?

Le mode ON/OFF enclenche la chaudière selon un différentiel de température fixe autour de la consigne. Le mode CHRONO (chronoproportionnel) déclenche la chaudière à intervalles réguliers pour atteindre la température sans surchauffe, économisant de l'énergie.

Comment limiter la plage de réglage de température ?

Utilisez le microcontact de limitation pour restreindre la plage de réglage, par exemple entre 18 et 22 °C. Cela empêche l'utilisateur de dépasser certaines températures.

Quelle est la charge de contact maximale ?

La charge de contact est de 3 A (1) à 230 Vca. Le commutateur est de type SPDT 1B. Ne dépassez pas cette valeur pour éviter d'endommager le thermostat.

Le RET1000 M est-il compatible avec le plancher chauffant ?

Oui, en réglant le microcontact sur 3 cycles en mode CHRONO. Pour les radiateurs, utilisez 6 cycles. Le choix du nombre de cycles adapte la régulation au type de chauffage.

Comment nettoyer le thermostat ?

Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas d'eau, de solvants ou de produits abrasifs qui pourraient endommager l'appareil ou provoquer un court-circuit.

Quelles sont les dimensions du RET1000 M ?

Les dimensions sont de 84 mm de hauteur, 84 mm de largeur et 37 mm de profondeur. Il est conçu pour un montage mural standard.

Que faire si le thermostat ne fonctionne pas ?

Vérifiez d'abord l'alimentation (secteur ou piles). Si les piles sont usées (durée de vie environ 2 ans), remplacez-les. Si le problème persiste, contactez un professionnel. Le produit n'est pas réparable par l'utilisateur ; aucun pièce détachée n'est disponible, l'appareil doit être remplacé.

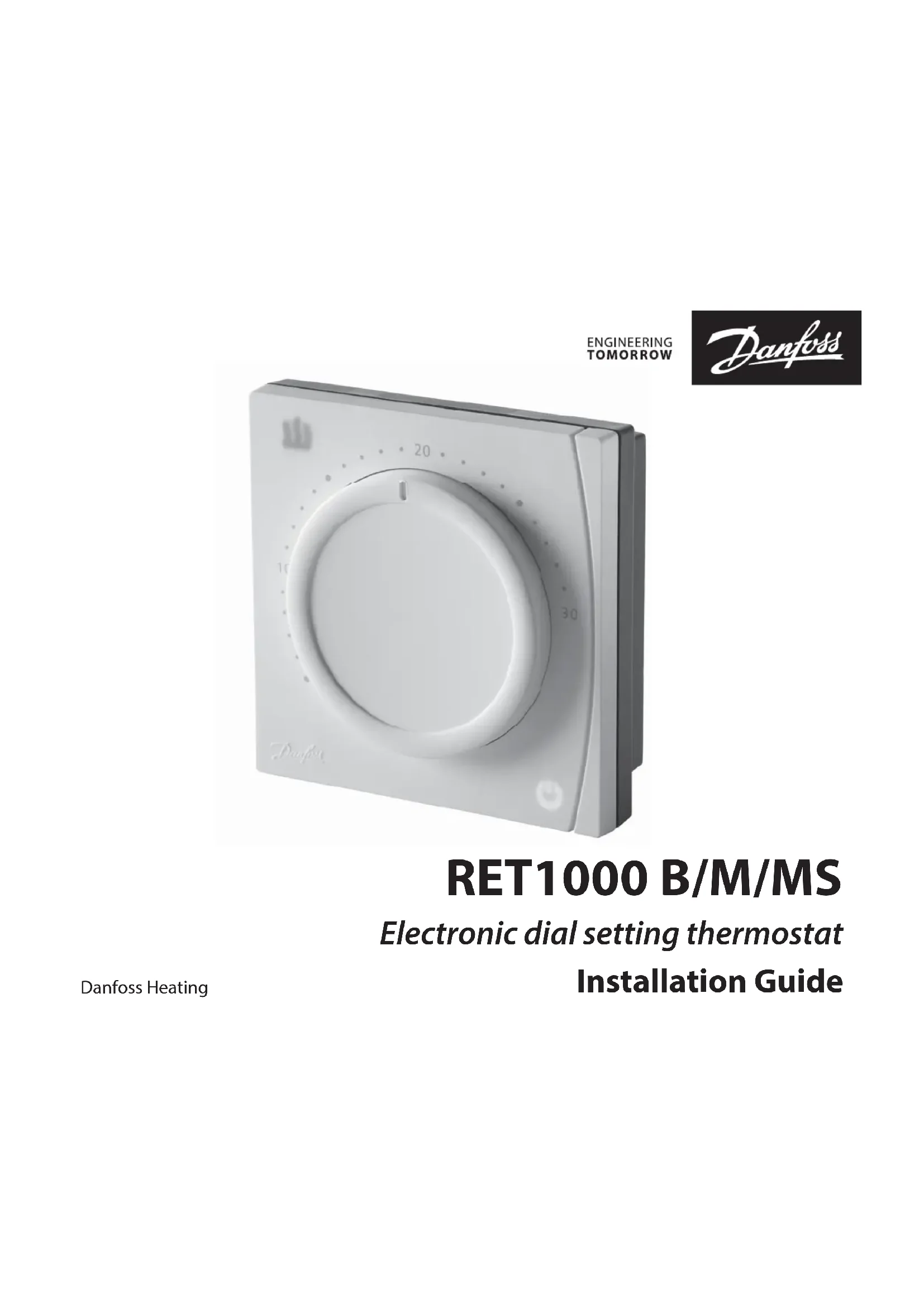

MODE D'EMPLOI RET1000 M DANFOSS

Instructions d'installation

Spécifi cations RET1000MS RET1000M RET1000B
Alimentation 230 Vca ±15 %, 50/60	Hz		2,5-3 Vcc(2 piles AA)
Puisance 230 Vca Libre de potentiel
Plage de réglage de la temp. 5-30 °C
Plage de temp. de fonctionnement	0-45 °C
Charge de contact 3 A (1) à 230 Vca
Type de commutateur	1 x SPDT Type 1B
Durée de vie des piles N/A 2 ans min.
Code IP	IP20
Commande marche/arrêt Oui
Régulation chronoproportionnelle Oui
Constitution	EN 60730-2-9
Degré de pollution	Degré 2
Tension d'impulsions nominale	2,5 kV
Essai à la bille	75 °C
Dimensions (mm)	H84 x I84 x P37
Classe du logiciel	A

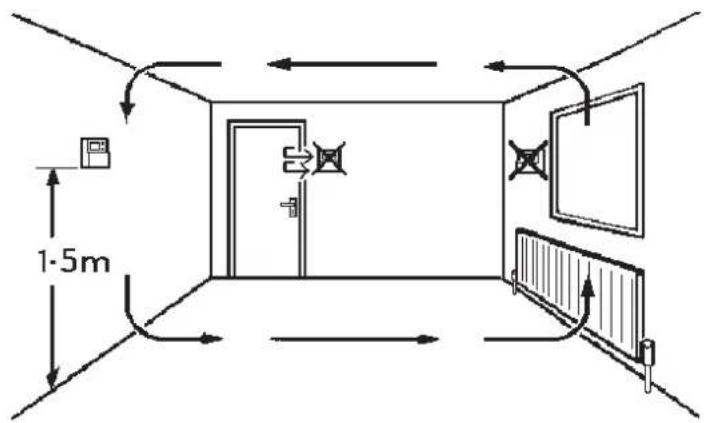

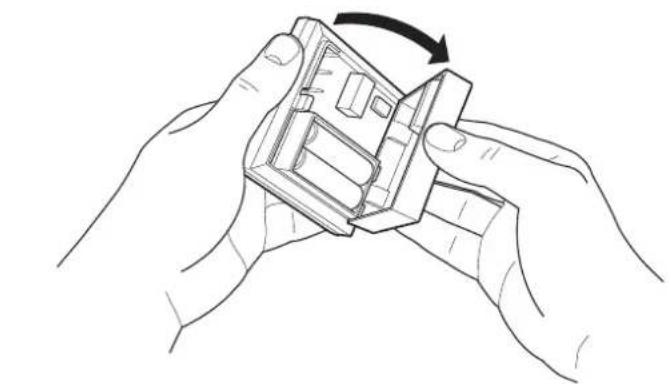

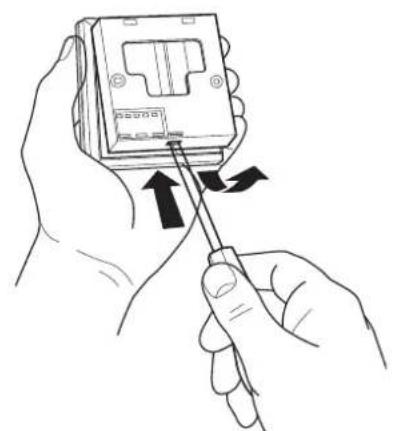

Montage

Installer à environ 1,5 m du sol, à l'écart de courants d'air ou de sources de chaleur telles que des radiateurs, des feux ouverts ou la lumière directe du soleil.

Remarque :

Ce produit doit être installé exclusivement par un electricien qualifié ou un chauffagiste compétent et doit être conforme à la version en vigueur des réglementations de câblage IEEE.

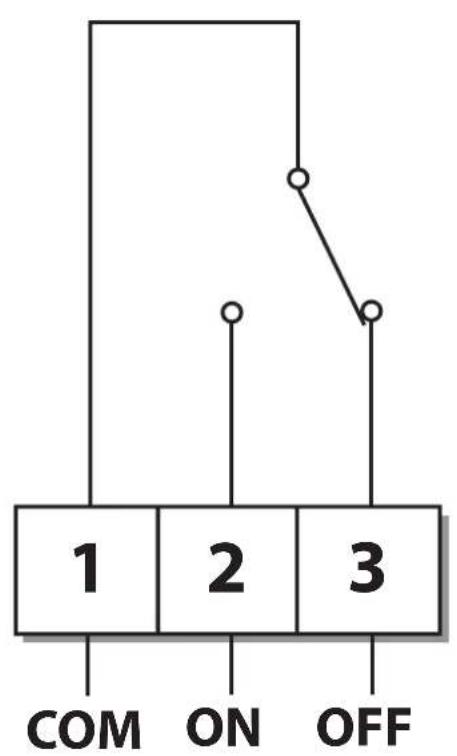

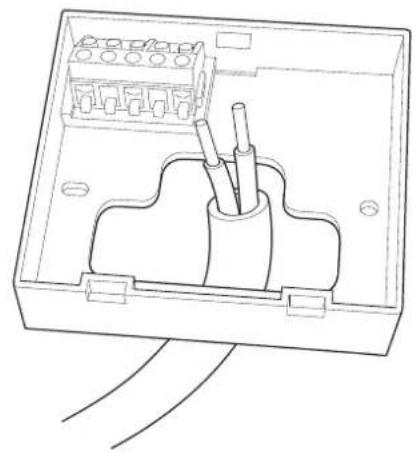

Câblage

RET1000B

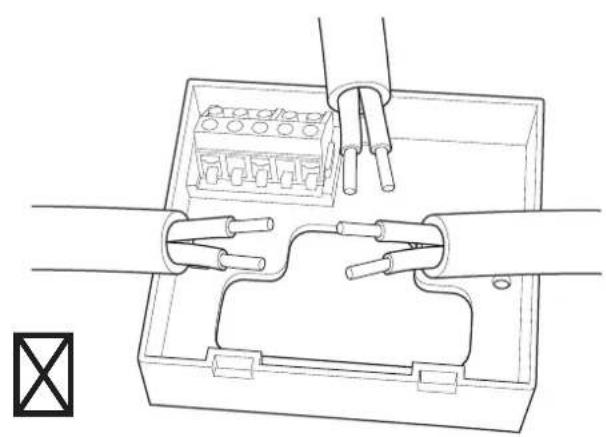

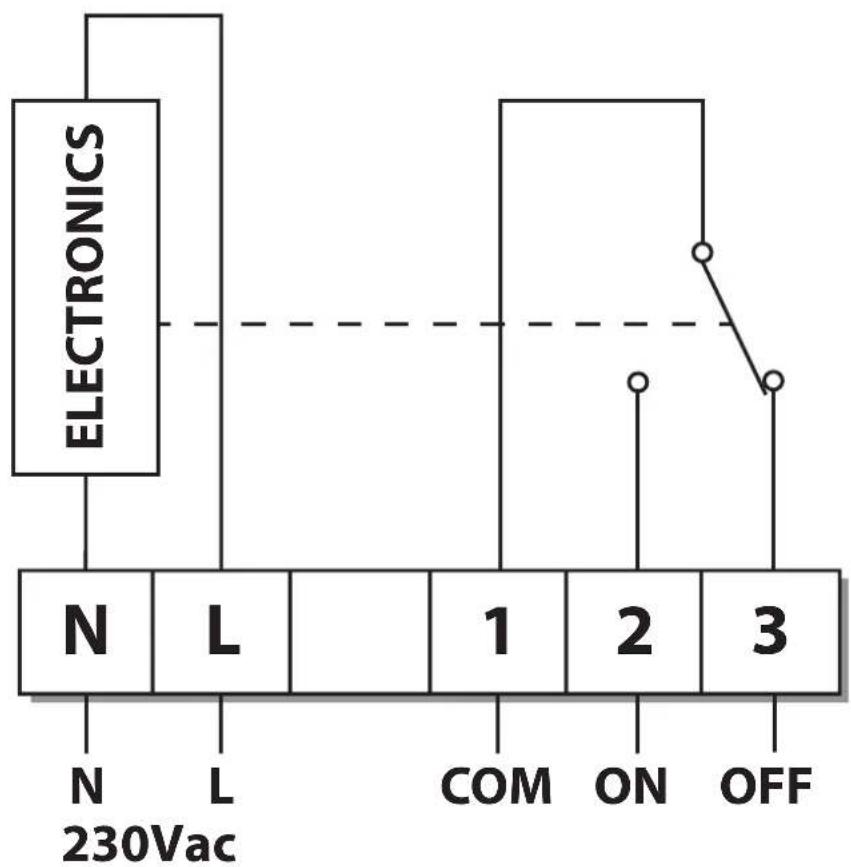

Câblage

RET1000M

Câblage

RET1000MS

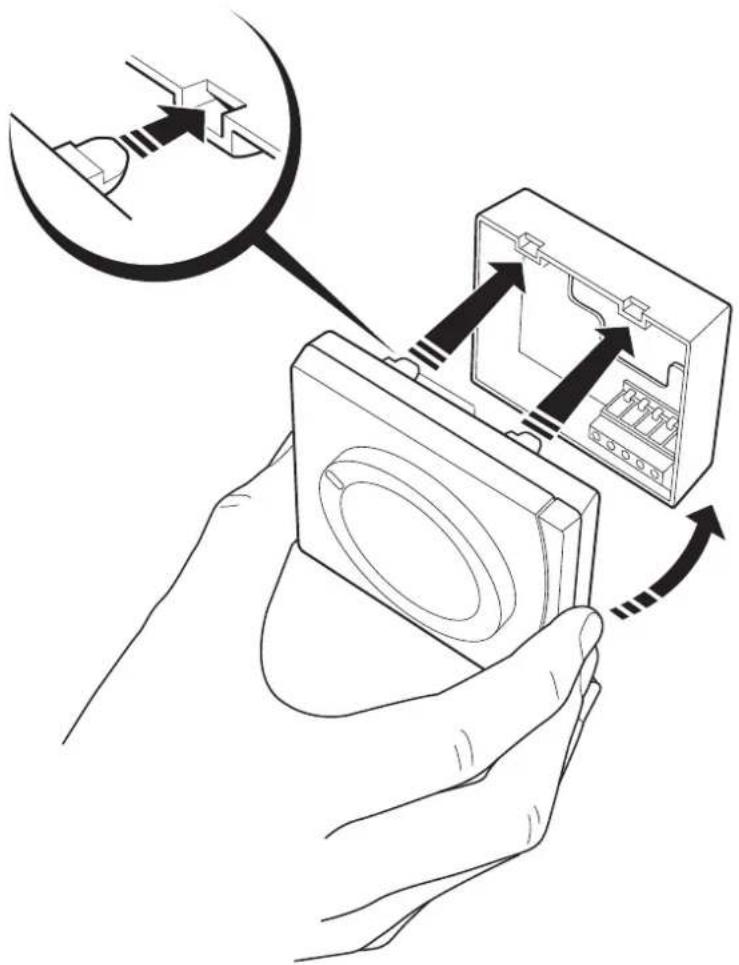

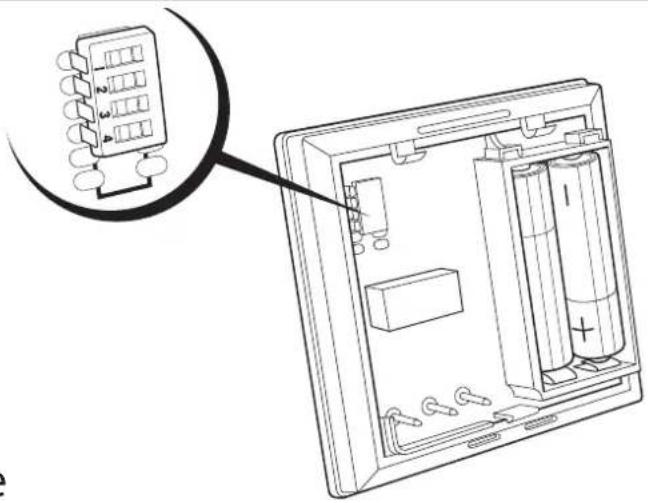

Réglages des microcontacts

Ajuster les microcontacts sur les réglages voulu.s

ON/OFF - régulation tout-ou-rien, la chaudière s'enclenche et se déclenche selon un différentiel de température fixe autour de la température de consigne.

CHRONO - fonction d'économie d'énergie qui enclenche la chaudière à des intervalles réguliers pour atteindre la température de consigne sans surchauffe.

o Utiliser 6 Cycles pour les systèmes de chauffage par radiateurs. o Utiliser 3 Cycles pour les systèmes de chauffage par le sol.

CHRONO	1	ON/OFF
6 CYCLES	2	3/12 CYCLES
3 CYCLES	3	12 CYCLES
NON UTILISÉ	4	NON UTILISÉ

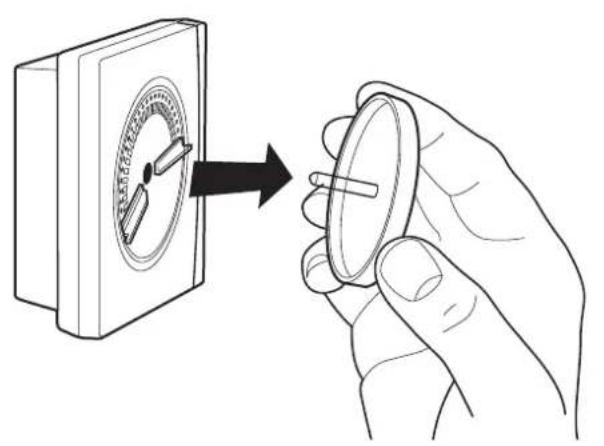

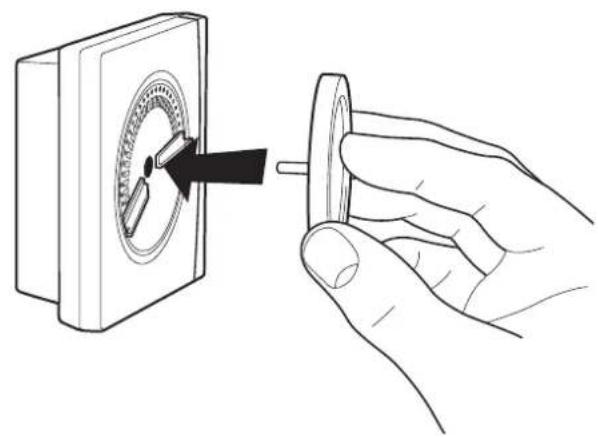

Limitation

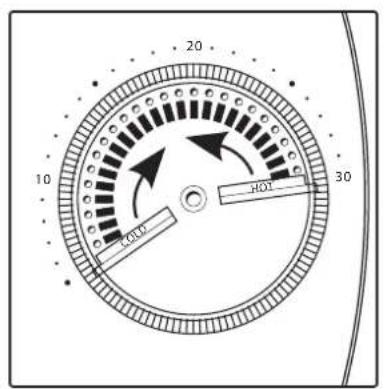

Limitation - permet à l'utilisateur de limiter la plage de réglage du thermostat (p. ex. entre 18 et 22°C).
