MANUAL DE USUARIO UM1 Micro SAMSON

Introducción / Características del sistema 33

Recorrido guiado - UM1 35

Tabla de conversión de frecuencias 36

Recorrido guiado - UT1L / UT1G 37

Recorrido guiado - UH1 39

Ajuste y utilización de su sistema UM1 40

Apéndice A: Tabla y guía de cableado de conector multipuntas UT1L 43

Especificaciones 44

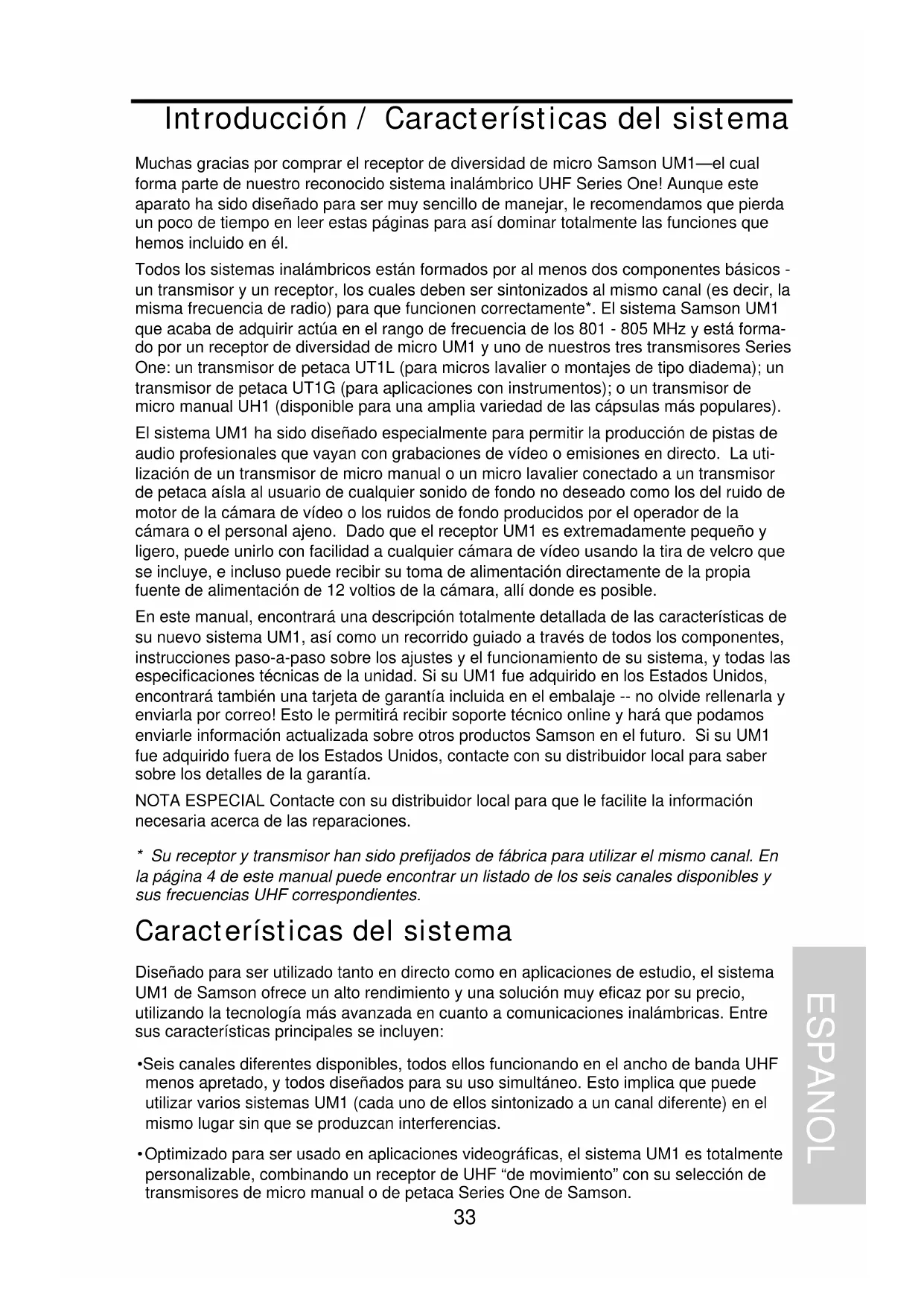

Introducción / Características del sistema

Muchas gracias por comprar el receptor de diversidad de micro Samson UM1—el cual forma parte de nuestro reconocido sistema inalámbrico UHF Series One! Aunque este aparato ha sido diseñado para ser muy sencillo de manejar, le recomendamos que pierda un poco de tiempo en leer estas páginas para así dominar totalmente las funciones que hemos incluido en él.

Todos los sistemas inalámbricos están formados por al menos dos componentes básicos - un transmisor y un receptor, los cuales deben ser sintonizados al mismo canal (es decir, la misma frecuencia de radio) para que funcionen correctamente*. El sistema Samson UM1 que acaba de adquirir actúa en el rango de frecuencia de los 801 - 805 MHz y está formado por un receptor de diversidad de micro UM1 y uno de nuestros tres transmisores Series One: un transmisor de petaca UT1L (para micros lavalier o montajes de tipo diadema); un transmisor de petaca UT1G (para aplicaciones con instrumentos); o un transmisor de micro manual UH1 (disponible para una amplia variedad de las cápsulas más populares).

El sistema UM1 ha sido diseñado especialmente para permitir la producción de pistas de audio profesionales que vayan con grabaciones de vídeo o emisiones en directo. La utilización de un transmisor de micro manual o un micro lavalier conectado a un transmisor de petaca aísla al usuario de cualquier sonido de fondo no deseado como los del ruido de motor de la cámara de vídeo o los ruidos de fondo producidos por el operador de la cámara o el personal ajeno. Dado que el receptor UM1 es extremadamente pequeño y ligero, puede unirlo con facilidad a cualquier cámara de vídeo usando la tira de velcro que se incluye, e incluso puede recibir su toma de alimentación directamente de la propia fuente de alimentación de 12 voltios de la cámara, allí donde es posible.

En este manual, encontrará una descripción totalmente detallada de las características de su nuevo sistema UM1, así como un recorrido guiado a través de todos los componentes, instrucciones paso-a-paso sobre los ajustes y el funcionamiento de su sistema, y todas las especificaciones técnicas de la unidad. Si su UM1 fue adquirido en los Estados Unidos, encontrará también una tarjeta de garantía incluida en el embalaje -- no olvide rellenarla y enviarla por correo! Esto le permitirá recibir soporte técnico online y hará que podamos enviarle información actualizada sobre otros productos Samson en el futuro. Si su UM1 fue adquirido fuera de los Estados Unidos, contacte con su distribuidor local para saber sobre los detalles de la garantía.

NOTA ESPECIAL Contacte con su distribuidor local para que le facilite la información necesaria acerca de las reparaciones.

* Su receptor y transmisor han sido prefijados de fábrica para utilizar el mismo canal. En la página 4 de este manual puede encontrar un listado de los seis canales disponibles y sus frecuencias UHF correspondientes.

Características del sistema

Diseñado para ser utilizado tanto en directo como en aplicaciones de estudio, el sistema UM1 de Samson ofrece un alto rendimiento y una solución muy eficaz por su precio, utilizando la tecnología más avanzada en cuanto a comunicaciones inalámbricas. Entre sus características principales se incluyen:

• Seis canales diferentes disponibles, todos ellos funcionando en el ancho de banda UHF menos apretado, y todos diseñados para su uso simultáneo. Esto implica que puede utilizar varios sistemas UM1 (cada uno de ellos sintonizado a un canal diferente) en el mismo lugar sin que se produzcan interferencias.
• Optimizado para ser usado en aplicaciones videográficas, el sistema UM1 es totalmente personalizable, combinando un receptor de UHF “de movimiento” con su selección de transmisores de micro manual o de petaca Series One de Samson.

Características del sistema

• Utilizando la tira de velcro que se incluye, el compacto y ligero receptor UM1 puede ser sujeto con suma facilidad a cualquier cámara de vídeo e incluso puede derivar una toma de red de 12 voltios desde la cámara (cuando es disponible), haciéndole muy sencillo el integrarla en cualquier instalación de sistema de vídeo tanto fija como móvil.
• El receptor UM1 de diversidad de micro incluye un par de antenas sintonizadas y ofrece salidas tanto balanceadas como no balanceadas (con un interruptor de nivel de salida de tres posiciones) y una salida de monitorización de auriculares con un control de nivel ajustable continuamente. El receptor incluye también un piloto LED de pico de audio, indicadores de receptor duales y un medidor de fuerza RF.
• Todos los componentes utilizan pilas de 9 voltios standard, con una duración de más de 12 horas, * y disponen de un medidor LED multicolor de tres segmentos de carga de la pila (que en el UM1 también puede ser utilizado como un medidor de nivel RF), que le permiten saber cuanta carga queda en la pila que está instalada.
• La tecnología de diversidad real lleva al máximo el rango activo (hasta 300 pies) y reduce los problemas potenciales de interferencias por medio de un cambio automático entre dos receptores independientes.
• Un sistema interno de compresión-expansión para reducción de ruidos para conseguir un sonido totalmente claro con un ruido de fondo y siseo mínimo.
• Los transmisores permiten una anulación o mute sin “petardeo”, que desactivan la señal audio a la vez que dejan activa la señal portadora.
• Los transmisores de petaca de sujeción a cinturón UT1L y UT1G tienen un tamaño increíblemente compacto, tipo “busca” y son extremadamente ligeros (menos de 115 gramos con la pila de 9 voltios instalada). El UT1G viene cableado con una conexión permanente para un conector jack standard de 1/4” (para su uso con instrumentos del tipo de guitarras y bajos eléctricos), mientras que el UT1L dispone de un conector Switchcraft TB3M mini-XLR para su conexión a la mayor parte de los micros lavalier o de auriculares más habituales, entre los que se incluyen:

Samson QE de auricular

Samson QV de auricular

AKG C-410 de auricular

Audio-Technica ATM-75 de auricular

Audio-Technica MT-350 lavalier

Audio-Technica Pro-35X micrófono de instrumentos de viento

Audio-Technica AT-831 lavalier

Countryman IsoMax de auricular

Crown CM-311(E) de auricular

Samson ECM-40 lavalier

Sennheiser MKE-2 lavalier

Sony ECM-44 lavalier

Sony ECM-55 lavalier

Sony ECM-77 lavalier

- El transmisor de micro manual UH1 está disponible para una gran selección de las cápsulas de micro más populares, entre las que se incluyen:

Samson QMIC dinámico

Electro Voice ND 757A N/DYM dinámico

Electro Voice ND 857A N/DYM dinámico

* Uso típico. La duración de la pila actual en el UM1 puede variar dependiendo del uso del medidor y de los auriculares, así como del nivel de salida de los auriculares.

Recorrido guiado: UM1

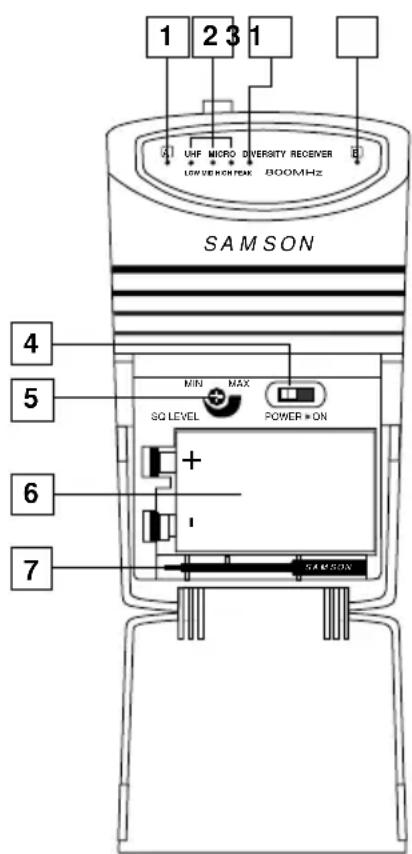

1 2 3 1 UHF MICRO DIVERSITY RECEIVER LOW/VERON/TEK BOOMHZ SAM SON 4 5 MIN MAX SQ LEVEL POWER ON + - 6 7 SAM SON

1: Pilotos de antena A/B - Cuando se está recibiendo señal, uno de estos pilotos se ilumina en naranja, indicando que se está utilizando en ese momento bien la antena “A” (izquierda) o la “B” (derecha). El UM1 realiza un barrido constantemente entre las dos y elige automáticamente la que esté recibiendo la señal más potente y clara. Esta activación de diversidad real es completamente inaudible y permite aumentar de forma eficaz el rango global a la vez que elimina virtualmente las interferencias potenciales y los problemas de cancelación de fase.

2: Medidor - Este grupo de tres LEDs multicolores actúa como un medidor, indicando tanto la carga de la pila como la fuerza de la señal RF entrante. Este medidor también puede ser desactivado al completo para ahorrar carga de pila. Vea el punto #15 de la página siguiente para más información.

3: LED de picos - Este piloto luminoso LED se ilumina en rojo cuando la señal de salida del UM1 está en el límite de la saturación (es decir, cuando está al borde de la distorsión). Si ve que se ilumina este piloto durante la operación, aléjese un poco con el micrófono o disminuya el nivel de salida de su instrumento o transmisor. Para más información, vea la sección titulada "Ajuste y

utilización del sistema UM1" en la página 48 de este manual.

4: Interruptor de encendido - Utilice este interruptor para encender o apagar el UM1.
5: Control de nivel SQL (Squelch) - Este control determina el rango máximo del UM1 antes de la desaparición de la señal audio. Aunque se puede ajustar utilizando el destornillador de plástico que se incluye, debería dejarlo normalmente en su ajuste de fábrica. Para más información al respecto vea “Ajuste y utilización del sistema UM1” en la página 48 de este manual.
6: Receptáculo de la pila - Coloque aquí una pila alcalina de 9 voltios standard, asegurándose de seguir las indicaciones de colocación de los polos positivo y negativo. Aunque se pueden usar también pilas recargables de niquel-cadmio, estas no dan una corriente adecuada durante más de cuatro horas. ATENCION: No coloque la pila al revés; el hacerlo puede producir daños graves en el UM1 y anularía la garantía.
7: Destornillador de plástico - Diseñado especialmente para su uso en el ajuste del control Squelch del UM1 (vea #4 anterior). Vea la sección de “Ajuste y utilización del sistema UM1” en la página 48 de este manual para más información.

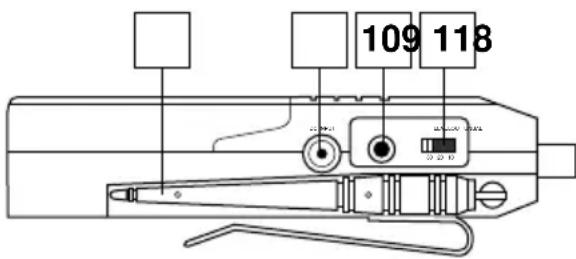

8: Antenas (A y B) - Los puntos de montaje de antena permiten una rotación total para conseguir una colocación óptima de las mismas. En su funcionamiento normal ambas antenas deberían estar colocadas en la posición vertical. Las dos antenas son telescópicas y pueden ser recogidas dentro de si mismas para un mejor transporte del UM1. Vea la sección “Ajuste y utilización del sistema UM1” en la página 48 de este manual para una mayor información acerca de la instalación y colocación de las antenas.
9: Entrada DC - Este conector acepta un voltaje DC de entrada de 6 - 13 voltios (conexión interior [punta( positivo, conexión exterior [lateral( masa) desde su cámara de vídeo, cuando esto es disponible. Conecte el adaptador de corriente opcional Samson AC300R aquí para cargar una pila de 9 voltios de Niquel-cadmio recargable.

Recorrido guiado: UM1

109 118

10: Salida no balanceada* - Utilice este conector mini-jack de auriculares de 1/8" (3.5 mm) no balanceado (1K Ohm máximo) cuando conecte el UM1 a unidades de sonido no profesionales (-10). El cableado es el siguiente: punta-activo, lateral-masa. Si su cámara de vídeo tiene entradas audio stereo, deberá usar un adaptador en Y que tenga en

un extremo un conector stereo mini de auriculares de 1/8" (3.5 mm) y dos tomas macho de tipo RCA en el otro.

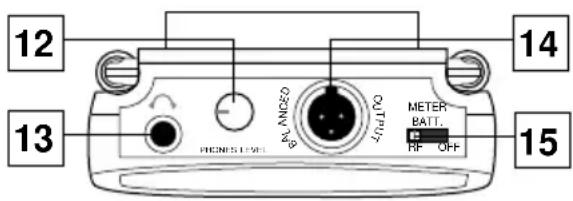

12 13 14 15 RICHNESS LEVEL R/N ANDED OUTLET METER BATT. RF OFF

11: Interruptor de nivel de salida de audio

- Ajusta la atenuación del nivel de salida audio de tanto la salida balanceada como la no balanceada (vea los puntos 10 anterior y 14 siguiente) a -30 dBm (nivel de micro), -20 dBm o -10 dBm (nivel de línea). Vea la sección de “Ajuste y utilización del sistema

UM1" en la página 48 de este manual para más información.

12: Control de nivel - Este mando ajusta el nivel de la señal audio que esté siendo enviada a la salida de auriculares (vea el punto 13 siguiente).
13: Salida de auriculares - Conecte unos auriculares stereo a esta toma de entrada mini-jack de 1/8" (3.5 mm) de auriculares stereo para monitorizar la señal que esté siendo emitida por el UM1. Le recomendamos que utilice auriculares de 30 ohmnios. El nivel de la señal de auriculares puede ser fijado ajustando el control de nivel (vea el punto 21 anterior). La salida máxima es de 240 mW @ 30 ohmnios.
14: Salida balanceada* - Utilice este conector mini-XLR balanceado electrónicamente y de baja impedancia (600 Ohm) cuando conecte el UM1 a unidades de audio profesional (+4). El cableado de las puntas es el siguiente: punta 1 masa, punta 2 alto (activo) y punta tres bajo (pasivo).
15: Interruptor de medidor - Este interruptor de tres posiciones determina la función del medidor que hay en el panel frontal del UM1 (vea el punto 2 de la página anterior). En la posición "RF" de la izquierda, el medidor indica la fuerza de la señal RF entrante. En la posición central, "BATTERY", el medidor indica la carga relativa de la pila, mostrando si la pila que tiene colocada está baja (rojo), a media carga (amarillo) o bien cargada (verde). (Nota: Cuando se enciende el indicador rojo de "poca carga", el rendimiento empeora; entonces deberá cambiar la pila lo antes posible). En la posición "OFF" de la derecha, el medidor queda desactivado del todo, con lo que se ahorra parte del voltaje de la pila.

* Si es necesario, se pueden usar simultáneamente tanto las salidas balanceadas como las no balanceadas.

Tabla de conversión de frecuencias

Channel Frequency

U1 801.375 MHz

U2 801.875 MHz

U3 803.125 MHz

U4 803.750 MHz

U5 804.500 MHz

U6 804.750 MHz

Recorrido guiado - UT1L / UT1G

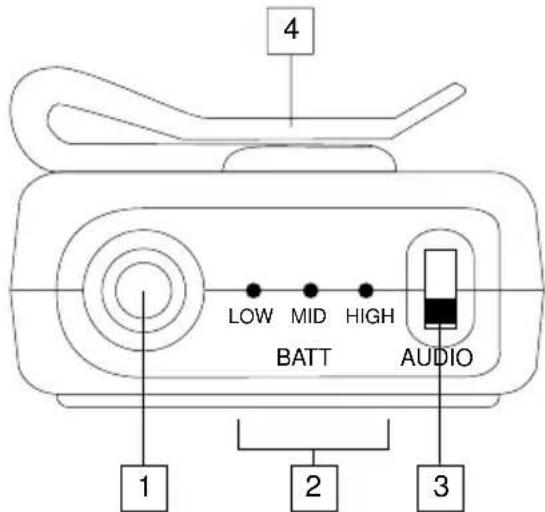

4 LOW MID HIGH BATT AUDIO 1 2 3

1: Conector de entrada - Aquí se conecta la unidad de entrada. El UT1L viene con un micrófono lavalier o de diademaes (conectado a través de una toma Switchcraft mini-XLR), mientras que el UT1G viene con un conector de 1/4" permanente.

2: Medidor de nivel de pila - Este grupo de tres pilotos LED multicolor indican la carga relativa de la pila, marcando si la pila instalada está con una carga baja (en rojo), media (amarillo) o alta (verde). Siempre que el UT1L o UT1G esté encendido estará iluminado uno de estos pilotos (vea #8 en la página siguiente). Cuando se ilumina el indicador rojo de “carga baja”, el rendimiento RF se va reduciendo y conviene que cambie la pila lo antes posible.

3: Interruptor on-off de audio - Cuando se coloca en la posición "on" se transmite la señal audio. Cuando se coloca en la posición "off", la señal audio queda anulada. Dado que la señal portadora sigue activa durante la anulación del audio, no se produce ningún "petardeo" ni "chasquido". Tenga en cuenta que el colocar en off este interruptor no hace que se apague el transmisor—simplemente es una forma de anular temporalmente la transmisión de la señal audio. Si piensa no utilizar el transmisor durante un periodo de tiempo largo, apague el transmisor entero utilizando el interruptor on-off de encendido (vea #8 en la página siguiente).

4: Clip o enganche de petaca - Utilice este enganche para sujetar el UT1L o UT1G a un petaca. La posición del enganche puede ser girada hasta el punto deseado tras aflojar el tornillo central o puede quitarlo totalmente soltando el citado tornillo.

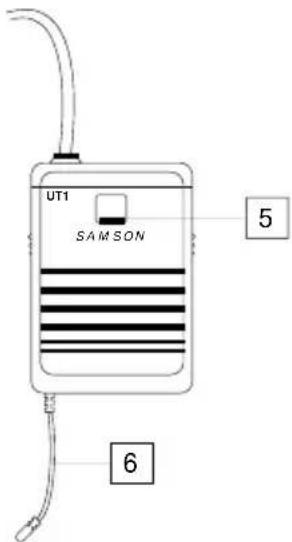

5: Tope de la tapa de la pila - Deslice hacia abajo esta palanca para abrir la tapa de la pila del UT1.

6: Antena - Esta antena de transmisor tipo "rabo de cerdo" que está fijada de forma permanente debe ser extendida totalmente para su funcionamiento normal. Vea la sección de "Ajuste y utilización del sistema UM1" en la página 48 de este manual para más información acerca de la colocación de las antenas.

7: Receptáculo de la pila - Coloque aquí una pila alcalina de 9 voltios standard, asegurándose de seguir las indicaciones de colocación de los polos positivo y negativo. Aunque se pueden usar también pilas recargables de niquel-cadmio, estas no dan una corriente adecuada durante más de cuatro horas.

ATENCION: No coloque la pila al revés; el hacerlo puede producir daños graves en el UT1L / UT1G y anularía la garantía.

UT1 SAMSON 5 6

Recorrido guiado - UT1L / UT1G

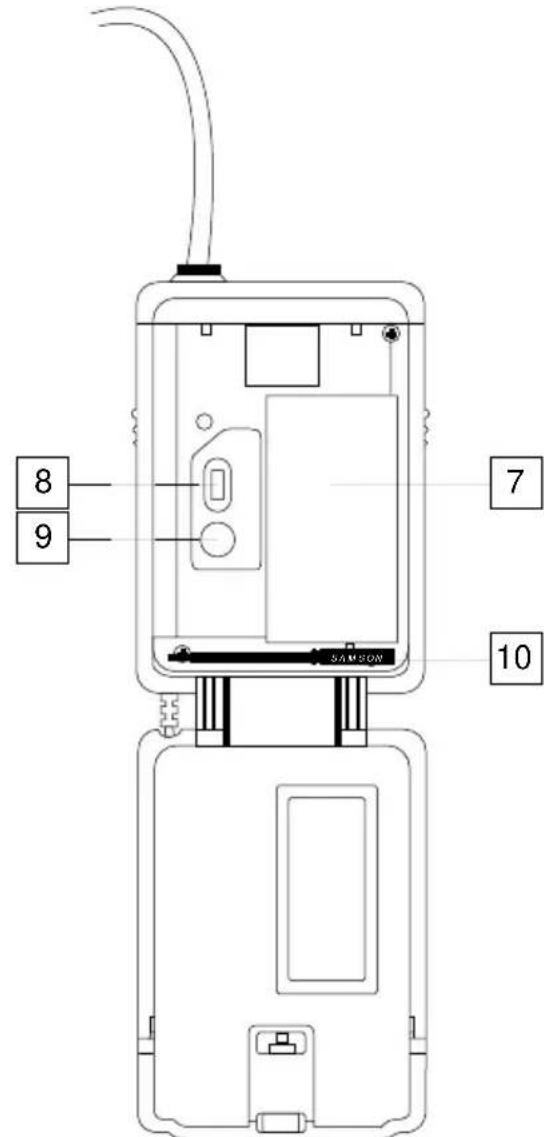

8 9 7 SAMSOW 10

8: Interruptor on-off de encendido* - Utilice este interruptor para encender o apagar el UT1L / UT1G (para mantener la pila durante más tiempo, asegúrese de dejar la unidad apagada cuando no la utilice).

9: Control de nivel de entrada audio (ajuste giratorio) - Este control de sensibilidad de entrada ha sido prefijado en fábrica para ofrecerle el nivel óptimo con el modelo de micro lavalier o de diademaes concreto que utilice (en el caso del UT1G, viene prefijado para el mejor nivel de instrumento) y por tanto le recomendamos que no lo ajuste manualmente. Si, no obstante, fuese necesario puede utilizar el destornillador de plástico incluido (vea #10 más abajo) para disminuir o aumentar el nivel de entrada del UT1L / UT1G. Vea la sección de “Ajuste y utilización del sistema UM1” en la página 48 de este manual para más información.

10: Destornillador de plástico - Diseñado especialmente para su uso en el ajuste del control de nivel de entrada audio del UT1L / UT1G (vea #9 anterior) y/o el control Mute del UM1 (vea #7 en la página 33). Vea la sección de "Ajuste y utilización del sistema UM1" en la página 48 de este manual para más información.

Recorrido guiado - UH1

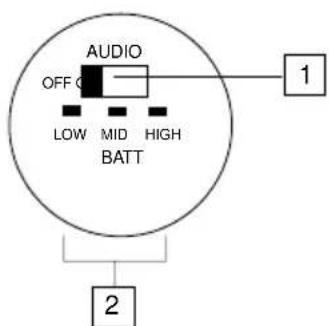

AUDIO OFF LOW MID HIGH BATT 1 2

1: Interruptor on-off de audio - Cuando se ajusta a la posición "on", la señal audio es transmitida. Cuando se coloca en la posición "off", la señal audio queda anulada. Dado que la señal portadora sigue activa durante la anulación de la otra, no se escuchará ningún "petardeo" o "chasquido". Tenga en cuenta que al colocar este interruptor en "off" no apagará la unidad—sencillamente es una forma de anular o dejar en mute temporalmente la transmisión de la señal audio. Si piensa no usar el transmisor durante un periodo de tiempo largo, apague el transmisor por medio del interruptor on-off de encendido (vea #3 siguiente).

2: Medidor de nivel de pila - Este grupo de tres pilotos LED multicolor indican la carga relativa de la pila, marcando si la pila instalada está con una carga baja (en rojo), media (amarillo) o alta (verde). Siempre que el UH1 esté encendido estará iluminado uno de estos pilotos (vea #3 siguiente). Cuando se ilumina el indicador rojo de “carga baja”, el rendimiento RF se va reduciendo y conviene que cambie la pila lo antes posible.

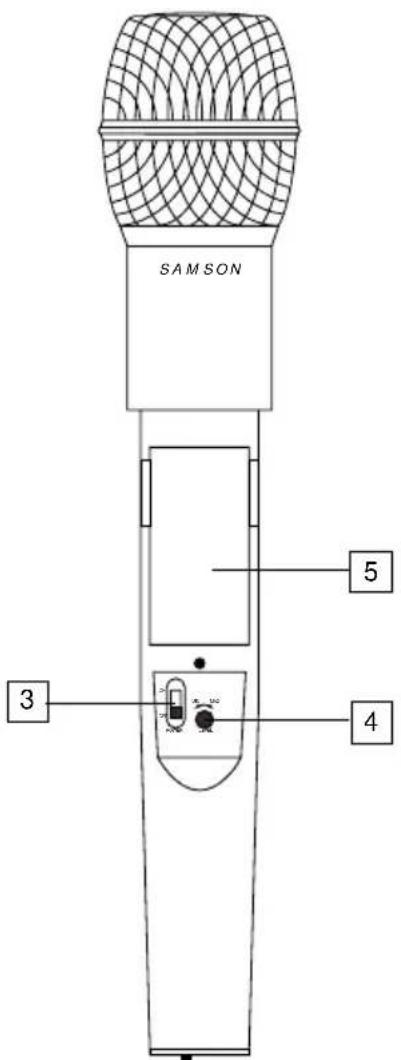

3: Interruptor on-off de encendido* - Utilice este interruptor para encender o apagar el UH1 (para mantener más tiempo la carga de la pila, asegúrese de dejar este interruptor en "off" cuando no utilice la unidad).

4: Control de nivel de entrada de micrófono (ajuste

giratorio) - Este control de sensibilidad de entrada ha sido prefijado de fábrica para ofrecerle el mejor nivel posible para la cápsula de micro concreta que venga con su sistema UM1 por lo que no le recomendamos que lo ajuste manualmente a otra posición. No obstante, si fuese necesario, puede utilizar el destornillador de plástico que se incluye para aumentar o disminuir el nivel de entrada. Vea la página 48 de este manual para más información.

5: Receptáculo de la pila - Introduzca aquí una pila alcalina de 9 voltios standard, asegurándose de colocar correctamente los polos positivo y negativo según las marcas. Si bien es posible utilizar también pilas de niquel-cadmio recargables, tenga en cuenta que no ofrecen una corriente a buen nivel durante más de cuatro horas.

ATENCION. Nunca introduzca la pila al revés; esto puede dañar el UH1 e invalidará la garantía.

SAM SON 5 3 4

Ajuste y utilización de su sistema UM1

El procedimiento básico para el ajuste y utilización de su sistema inalámbrico UM1 solo le ocupará unos pocos minutos:

1. Para que el sistema UM1 funcione correctamente, tanto el receptor como el emisor deberán estar ajustados al mismo canal. Separe todas las partes del embalaje (y guárdelas por si fuese necesaria cualquier reparación en el futuro) y asegúrese que el receptor UM1 y el transmisor UT1L, UT1G o UH1 que vienen dentro estén ajustados al mismo canal. Si los canales no coincidesen, contacte con su distribuidor.
   2a. Si está usando una pila de 9 voltios como toma de alimentación del UM1, empuje ligeramente hacia abajo sobre la muesca de la tapa de la pila (en la parte frontal del UM1, sobre la indicación "Open") y gire dicha tapa para poder acceder al compartimento de la pila. Tenga en cuenta que esta tapa está fija con una especie de bisagra y que por tanto no se debe separar de la carcasa del receptor. Introduzca una pila de 9 voltios, teniendo un especial cuidado con las marcas de polaridad. Precaución: El invertir la polaridad de la pila puede producir daños permanentes en su receptor. Coloque el interruptor de encendido en "On" y ajuste la posición del interruptor del medidor a "BATTERY." El piloto verde "HIGH" se iluminará si la pila está totalmente cargada. Una vez que haya verificado la carga de la pila, vuelva a colocar el interruptor de encendido de nuevo en "Off".
   2b. SI está usando el adaptador opcional Samson AC300R o la fuente de alimentación de 12 voltios de su cámara de vídeo para darle corriente al UM1, conéctelos a la toma de entrada DC del UM1. En la parte frontal de este receptor, empuje ligeramente hacia abajo sobre la muesca de la tapa de la pila (en la parte frontal del UM1, sobre la indicación "Open") y gire dicha tapa para poder acceder al compartimento de la pila. Tenga en cuenta que esta tapa está fija con una especie de bisagra y que por tanto no se debe separar de la carcasa del receptor. Asegúrese de que el interruptor de encendido esté colocado en "Off".
   3a. Si su sistema consta de UT1L o UT1G, localice el tope de la tapa de la pila y tire de la palanca hacia abajo para abrir esta tapa, la cual está enganchada con unos goznes para que no pueda ser separada del chasis del transmisor. Tenga cuidado cuando abra esta tapa dado que puede dañar los goznes si utiliza demasiada fuerza.
   3b. Si su sistema consta de un transmisor de micro manual UH1, desenrosque la sección inferior del micro girándola hacia la izquierda y luego sepárela tirando hacia abajo.
2. Coloque en ambos casos una pila alcalina de 9 voltios nueva en el receptáculo de la pila del transmisor, siguiendo las indicaciones de polaridad marcadas. Si está utilizando el transmisor de petaca UT1L o UT1G, vuelva a colocar la tapa de la pila empujando hasta que oiga un "click". Si utiliza el transmisor de micro UH1, vuelva a colocar la sección inferior del micro en su sitio deslizándola hacia arriba y volviéndola a enroscar. Sea cual sea el transmisor que utilice, déjelo aparte un momento.
3. Después, haga las conexiones físicas de cables entre la salida de su receptor UM1 y la entrada audio de su cámara de vídeo o etapa de potencia o mezclador, poniendo un poco de cuidado en ajustar el interruptor de nivel de salida audio de tal forma que la señal sea lo más fuerte posible pero sin distorsión. Normalmente, debería ser ajustado a la posición “-30” cuando lo tuviese conectado a una entrada con nivel de micro y a la posición “-20” o “-10” cuando lo tenga conectado a una entrada con nivel de línea. Si fuese necesario, puede usar simultáneamente tanto las salidas balanceadas como las no balanceadas. Deje su amplificador (y/o mezclador) apagado en este momento.
4. Encienda el UM1 "On" el interruptor de encendido y cierre la tapa de la pila.
5. Extienda tanto la antena "A" como la "B" del UM1 y colóquelas en posición vertical.
6. Encienda el transmisor UT1L, UT1G o UH1; el piloto verde "HIGH" de carga de pila se iluminará si la pila está suficientemente cargada. En este punto, se iluminará el piloto naranja "A" o "B" del panel frontal del UM1 (dependiendo de cual sea la antena que esté recibiendo la señal más fuerte).

Ajuste y utilización de su sistema UM1

1. Coloque el interruptor de medidor del UM1 a "RF." Se iluminarán un segmento o más en el medidor del UM1; Si se ilumina el segmento "HIGH", es que el UM1 estará recibiendo una señal RF con una fuerza óptima y estará colocado correctamente. Si se ilumina el segmento "LOW" (indicando una señal relativamente débil), pruebe a colocar el UM1 en otro sitio o cambiar la posición de una antena o ambas.
2. Si quiere usar los auriculares para monitorizar la transmisión, conecte unos auriculares standard de 30 ohmnios de tipo "Walkman" a la salida de auriculares del UM1 y ajuste el control de nivel hasta que consiga el nivel de escucha que quiera.
3. Encienda el amplificador y/o mezclador que tenga conectado pero mantenga su volumen al mínimo. Luego, asegúrese de que su transmisor no esté anulado o en mute ajustando el interruptor Audio correspondiente a "On". Si está utilizando el transmisor UH1 o si está utilizando el transmisor UT1L con un micro de diadema o lavalier conectado, hable o cante en el micro a un nivel de ejecución normal a la vez que va aumentando lentamente el volumen del amplificador/mezclador hasta llegar al nivel que quiera. Si está utilizando el transmisor UT1G con un instrumento conectado a él, toque en el instrumento a un nivel de ejecución normal a la vez que aumenta el volumen en su amplificador/mezclador hasta llegar al nivel que quiera. Si está utilizando un transmisor de petaca UT1L con un micro lavalier, tenga en cuenta que la correcta colocación del micro lavalier resulta crítica para la calidad de sonido a conseguir. Recomendamos que lo sitúe tal y como le mostramos en la ilustración de la derecha—tan cerca de sus labios como pueda no centrado sino hacia un

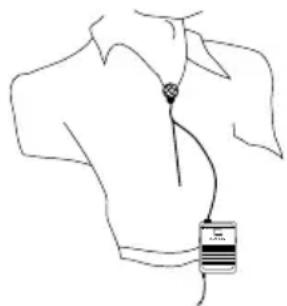

lado (para reducir al mínimo el efecto nasal) y evitando que ninguna ropa interfiera. Tenga en cuenta también que los micrófonos omnidirecciones (micros que captan la señal de todas las direcciones) son más propensos a dar problemas de feedback o realimentación que los unidirecciones (cardiodes o hipercardiodes); por lo general, podrá evitar la realimentación teniendo cuidado de no colocar ningún micrófono directamente delante de un altavoz PA (en caso de que esto sea imposible, pruebe a utilizar un ecualizador para atenuar esas frecuencias de rangos medio y alto que son las causantes del “pitido” de realimentación).

1. Si escucha alguna distorsión al nivel de volumen elegido, primero compruebe si el piloto "Peak" rojo del UM1 está encendido o no. Si no lo estuviese, asegúrese de que la estructura de ganancia de su sistema de audio haya sido ajustada correctamente (consulte el manual de instrucciones de su mezclador y/o amplificador para ver los detalles). Si el piloto "Peak" rojo estuviese encendido, haga lo siguiente:

2. Si está usando un transmisor UH1, utilice el destornillador de plástico que se incluye para girar el control de nivel de entrada de micrófono (ajuste) lentamente hacia la izquierda (hacia la posición “Min”) hasta que desaparezca la distorsión.

3. Si está utilizando un transmisor UT1L con un micro lavalier o de diadema conectado, su control de nivel de entrada audio ha sido ya prefijado en fábrica para ofrecerle el mejor nivel de audio para ese modelo de micro concreto que esté utilizando y por tanto debería realizar ningún ajuste manual. Por esta razón, cualquier distorsión que se produzca simplemente será cuestión de un micro colocado demasiado cerca de la boca; pruebe a alejarlo un poco. Si esto no arregla el problema, utilice el destornillador que se incluye para disminuir el control de nivel de entrada audio (ajuste) del UT1L lentamente hacia la izquierda hasta que desaparezca la distorsión.
4. Si está utilizando el transmisor UT1G con un instrumento como una guitarra o un bajo eléctrico, disminuya el nivel de salida del instrumento hasta que desaparezca la distorsión. De forma alternativa, puede utilizar el destornillador de plástico para disminuir el valor de control de nivel (ajuste) del UT1G girando lentamente el mismo hacia la izquierda hasta que desaparezca la distorsión.

Ajuste y utilización de su sistema UM1

1. De forma opuesta, si escucha en la salida una señal ruidosa y débil al nivel de volumen que haya elegido, asegúrese nuevamente que la estructura de ganancia de su sistema de sonido haya sido fijado correctamente (consulte el manual de instrucciones de su mesa y/o amplificador para más detalles). Si todo esto estuviese bien y la señal que viene del UM1 siguiese siendo débil y/o con ruidos, haga lo siguiente:

2. Si está utilizando un transmisor UH1, utilice el pequeño destornillador de plástico para girar el control de nivel (ajuste) del transmisor lentamente hacia la derecha (hacia la posición "Max") hasta que la señal quede a un nivel aceptable.

3. Si está usando un transmisor UT1L con un micro lavalier o de diadema conectado, hay que tener en cuenta que su control de nivel ha sido ya fijado previamente en fábrica para ofrecer el mejor nivel posible para el micro concreto que se utilice, por lo que no debería ser necesario hacer más ajustes. Cualquier debilidad en la señal debería ser motivada por tanto por una colocación demasiado lejana de los labios del micro; pruebe a colocarlo más cerca. Si esto no le soluciona nada, utilice el destornillador que se incluye para girar el control de nivel del UT1L lentamente hacia la derecha hasta que la señal quede a un nivel que considere aceptable.
4. Si está utilizando un transmisor UT1G con un instrumento del tipo de guitarra o bajo eléctrico conectado, aumente el nivel de salida del instrumento hasta conseguir una señal razonable. De forma alternativa, puede utilizar también el destornillador para girar el control de nivel (ajuste) del UT1G lentamente hacia la derecha hasta hacer que la señal llegue a un nivel aceptable.
5. Disminuya al mínimo temporalmente el nivel de su sistema mezclador/amplificador y apague su transmisor, dejando el UM1 encendido. Después vuelva a colocar el nivel ajustado previamente en su amplificador/mezclador. Con el transmisor apagado, el receptor debería estar totalmente en silencio—si es así, pase al punto siguiente. Si no ocurriese esto (es decir, si escucha algún tipo de ruido), deberá ajustar el control SQ (Squelch) del UM1, que está situado en el compartimento de la pila. Cuando este control está en su ajuste mínimo, el sistema UM1 siempre permite un rango máximo sin cortes ni caídas; no obstante, dependiendo del entorno concreto en el que utilice su sistema, puede que tenga que reducir este rango algo para eliminar el ruido de banda que aparece cuando el transmisor está apagado. Para hacerlo, utilice el destornillador que se incluye para girar el control SQ completamente a la izquierda (hasta la posición “Min”), y luego vaya subiendo lentamente la posición a la derecha hasta que el ruido desaparezca. En caso de que no se produjese ningún ruido en ninguna posición, deje este control en su posición “Min” de más a la izquierda (para tener el mayor rango posible).
6. Cuando ajuste su sistema UM1 por primera vez en un entorno nuevo, siempre resulta una buena idea dar una vuelta por el lugar para asegurarse de la cobertura que tiene en toda la zona de ejecución. De acuerdo a ello, encienda tanto el transmisor como el receptor UM1. Si está utilizando una cámara de vídeo, utilice la tira de velcro que se incluye para sujetar el UM1 a un lateral de la cámara. Si no, sitúe físicamente el UM1 en la posición en la que lo vaya a usar. Luego, con el transmisor activo (es decir sin anulación o mute), vaya andando por toda la zona que deba cubrir mientras habla, canta o toca su instrumento. Mientras lo hace, irá viendo que los pilotos “A” y “B” del receptor UM1 se irán encendiendo y apagando en diversas ocasiones, mostrándole siempre cual de las antenas recibe la señal más fuerte de las dos. La regla de oro para cualquier sistema de sonido inalámbrico es la de intentar reducir al mínimo la distancia entre el transmisor y el receptor mientras sea posible y también tratar de conseguir una “línea de visión recta” entre los dos. Trate siempre de reducir al mínimo la distancia entre el transmisor y el receptor para conseguir recibir la señal más potente posible desde cualquier punto de transmisión.

Si ha seguido todas las instrucciones y pasos anteriores y experimenta cualquier tipo de dificultades con la unidad, contacte con su distribuidor local.

Appendix A: UT1L Multipin Wiring Guide and Chart

1

3 4

SWITCHCRAFT TA3F

MANUFACTURER MODEL PIN 1		PIN 2 PIN 3
AKG C410		SHIELDRED	WHITE JUMP TO PIN 2
AUDIO TECHNICA AT831		YELLOW x 2SHIELD	RED x 2 JUMP TO PIN 2
AUDIO TECHNICA ATM75		YELLOW x 2SHIELD	RED x 2 JUMP TO PIN 2
AUDIO TECHNICA ATPRO8HE		YELLOW x 2SHIELD	N/C RED x 2
AUDIO TECHNICA ATPRO35X		YELLOW x 2SHIELD	RED x 2 JUMP TO PIN 2
AUDIO TECHNICA MT350		SHIELD WHITE	JUMP TO PIN 2
CROWN CM311(E)		SHIELDWHITE	RED JUMP TO PIN 2
SONY ECM44		SHIELDWHITE	RED JUMP TO PIN 2
SONY ECM55		SHIELDWHITE	RED JUMP TO PIN 2
SONY ECM77		SHIELDWHITE	RED JUMP TO PIN 2
SONY ECM144		SHIELD WHITE	JUMP TO PIN 2
SENNHEISER MKE2		SHIELDBLUE	RED	JUMP TO PIN 2
SENNHEISER MKE40		SHIELDBLUE	RED	JUMP TO PIN 2
SENNHEISER MKE48		SHIELDBLUE	RED	JUMP TO PIN 2
SAMSON	ECM40	SHIELD WHITE	JUMP TO PIN 2
COUNTRYMAN	ISOMAX	SHIELD WHITE	JUMP TO PIN 2
GUITAR		SHIELD	N/C	AUDIO
PIN INFORMATION	SWITCHCRAFT TA3F	GROUND +Vdc		AUDIO
