MANUAL DE USUARIO AC136KS AKAI

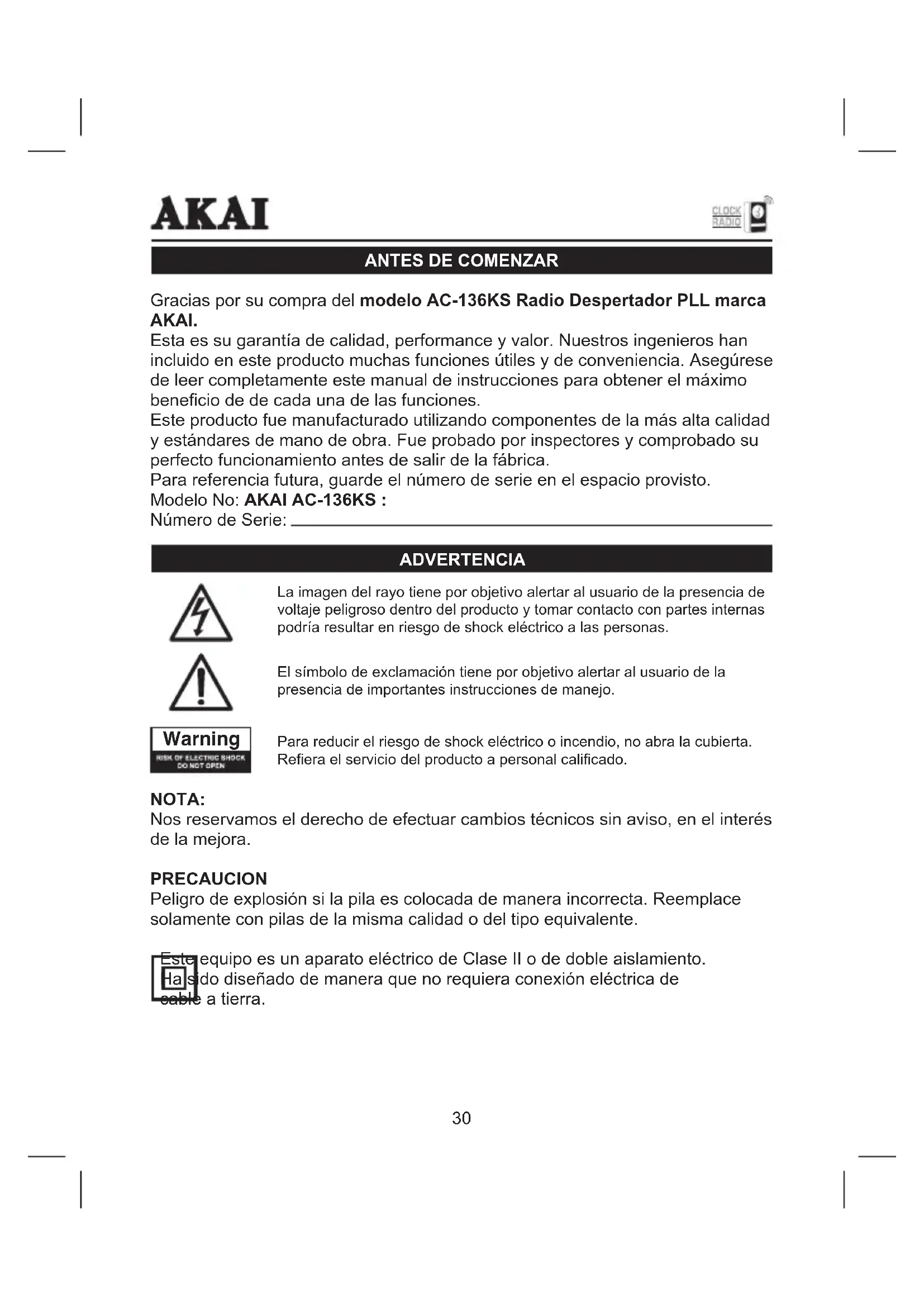

Gracias por su compra del modelo AC-136KS Radio Despertador PLL marca AKAI. Esta es su garantía de calidad, performance y valor. Nuestros ingenieros han incluido en este producto muchas funciones útiles y de conveniencia. Asegúrese de leer completamente este manual de instrucciones para obtener el máximo benecio de de cada una de las funciones. Este producto fue manufacturado utilizando componentes de la más alta calidad y estándares de mano de obra. Fue probado por inspectores y comprobado su perfecto funcionamiento antes de salir de la fábrica. Para referencia futura, guarde el número de serie en el espacio provisto. Modelo No: AKAI AC-136KS : Número de Serie: ADVERTENCIA NOTA: Nos reservamos el derecho de efectuar cambios técnicos sin aviso, en el interés de la mejora. PRECAUCION Peligro de explosión si la pila es colocada de manera incorrecta. Reemplace solamente con pilas de la misma calidad o del tipo equivalente. Este equipo es un aparato eléctrico de Clase II o de doble aislamiento. Ha sido diseñado de manera que no requiera conexión eléctrica de cable a tierra. La imagen del rayo tiene por objetivo alertar al usuario de la presencia de voltaje peligroso dentro del producto y tomar contacto con partes internas podría resultar en riesgo de shock eléctrico a las personas. El símbolo de exclamación tiene por objetivo alertar al usuario de la presencia de importantes instrucciones de manejo. Para reducir el riesgo de shock eléctrico o incendio, no abra la cubierta. Reera el servicio del producto a personal calicado. WarningPRECAUCIONES PARA EL USO

1. No debe colocarse sobre el aparato ninguna fuente inamable o encendida,

2. No coloque el producto en una biblioteca cerrada o estanterías sin

ventilación apropiada.

3. A pesar de desconectar el aparato de la corriente, el mismo quedará

activado para su funcionamiento.

4. La ventilación no debe ser impedida bloqueando las aberturas especícas

de ventilación, con elementos tales como periódicos, manteles, cortinas, etc.

5. No deberá ser expuesto a goteos o salpicaduras y no deberán colocarse

sobre el aparato elementos llenos de líquidos, tales como oreros.

6. No conecte la antena FM a una antena de exterior.

7. La unidad no debe ser expuesta a luz solar directa, muy altas o bajas

temperaturas, humedad, vibraciones o colocada en ambientes con polvo.

8. No utilizar solventes abrasivos, benzina, thinner u otros para limpiar la

supercie de la unidad. Para limpiarla, pase un paño con detergente suave no abrasivo y seque con otro paño suave.

9. Jamás intente insertar cables, alleres u objetos similares en las

ventilaciones u otras aberturas de la unidad.

10. Advertencia sobre la desconexión de la unidad: El enchufe principal es

usado para la conexión, de manera que debe permanecer siempre listo para funcionar.

11. Las pilas no deberán se expuestas a calor excesivo tales como luz solar,

fuego o similares. ALIMENTACION Y SISTEMA DE RESGUARDO A PILA

CONEXION A LA CORRIENTE

• Enchufe el cable de la corriente a un tomacorrientes de la casa.

• Esta unidad está equipada con un sistema de respaldo a pila, que requiere una pila plana CR2032 de 3V de litio (no incluida).

• Abra el compartimiento de las pilas desatornillando la tapa con un destornillador pequeño.

• Inserte la pila en su compartimiento, asegurándose que las terminales positiva y negativa (+ y -) se encuentren ubicadas correctamente en la base del compartimiento de pilas.

• Vuelva a atornillar la tapa del compartimiento para cerrarlo. 31Nota : Si ocurriera una falla eléctrica, el reloj automáticamente cambiará a la alimentación a pilas, tanto el reloj como la memoria del temporizador continuarán funcionando. Cuando regrese la energía eléctrica, el reloj retornará nuevamente a la corriente.

CUIDADO DE LAS PILAS

1. Use solamente el tamaño y tipo de pilas especicadas.

2. Si la unidad no será usada por un prolongado período de tiempo, remueva

las pilas. Pilas viejas o con pérdida pueden causar daño a la unidad.

3. No trate de recargar pilas que no son recargables; pueden sobrecalentarse

o romperse (siga las instrucciones del fabricante).

4. No arroje las pilas al fuego ya que éstas podrían perder o explotar.

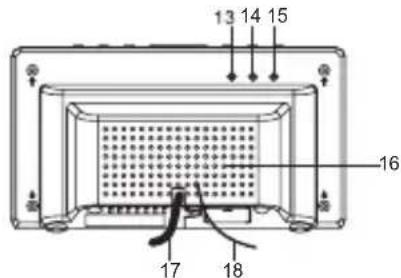

32Descripción del producto y ubicación de los controles

17. CABLE DE CORRIENTE

PM34 AJUSTE MANUAL DE LA HORA Y DEL CALENDARIO Ajuste de la Hora y el Calendario Presione el botón Aj. Reloj (13) en el modo standby y mantenga presionado por más de 2 segundos para entrar al modo de ajuste de la hora; tras haberlo hecho, presione el botón Aj. Reloj (13) para cambiar el modo de ciclo, de la manera siguiente: Normal → Año → Mes → Día → Formato 12/24 H → Hora Real → Minutos Reales → Normal Acción (durante el ajuste de datos): - Presione el botón / Sintonizar - (3) para ajustar los datos hacia atrás. - Presione el botón / Sintonizar + (5) para ajustar los datos hacia adelante. - Mantenga presionado el botón o por 2 segundos para activar el auto avance. - Use el botón Aj. Reloj (13) para conrmar cada ajuste. MODO DE HORARIO DE VERANO (DST) Para países con horario de verano (DST) (una hora de diferencia entre los horarios de verano e invierno), este reloj le ofrece la opción DST para ajustar el horario de verano. En el modo standby presione y sostenga por 2 segundos el botón / SINTONIZAR+/DST (5). El reloj avanzará de a una hora. Para salir del modo DST, repita la operación anterior.

Ajuste de Alarma 1 y Alarma 2 En el modo standby, presione una vez el botón AL1 (15) o AL2 (14) para previsualizar la hora de alarm. La hora de alarma aparecerá en pantalla, presione y sostenga el botón AL1 / AL2 por 3 segundos y las horas comenzarán a titilar. Presione el botón AL1 / AL2 (15/14) y mantenga presionado por más de 2 segundos para entrar al modo de ajuste de alarma. Una vez en el modo de ajuste, presione el botón de alarma (15/14) para cambiar el modo de ciclo de la siguiente manera: Normal → Hora AL 1 → Min AL 1 → Alarma semanal AL 1 → Pitido despertador AL 1 → Radio despertador AL 1 → Volumen de radio despertador AL 1 →Normal. Normal → Hora AL 2 → Min AL 2 → Alarma semanal AL 2 → Pitido despertador AL 2 → Radio despertador AL 2 → Volumen de radio despertador AL 2 → Normal. Seleccionar modo de alarma semanal de la siguiente manera: 1-5: Lunes a viernes 1-7: Toda la semana 6-7: Sábado y domingo 1-1: Un día de la semana Acción (durante el ajuste de datos): - Presione el botón / Sintonizar - (3) para ajustar los datos hacia atrás. - Presione el botón / Sintonizar + (5) para ajustar los datos hacia adelante. - Mantenga presionado el botón o el botón por 2 segundos para activar auto avance. - Use el botón de ajuste de AL1 / AL2 para conrmar cada ajuste.

DURACION DE LA ALARMA

La alarma de pitido o la radio alarma sonará por 30 minutos si no se presiona tecla alguna; luego se detendrá automáticamente y esperará a la misma hora de alarma al día siguiente.

- Cuando suene la a alarma, presione el botón SNOOZE (4) para suspender la alarma y para activar la función de snooze, Pitido o Radio alarma se detendrán. 9 minutos después, la alarma sonará nuevamente. Presione nuevamente la tecla SNOOZE y la alarma será nuevamente suspendida; tras otros 9 minutos, la alarma sonará nuevamente y así sucesivamente hasta que vuelva a sonar la alarma. Nota: El tiempo de intervalo de la función de Snooze es de 9 minutos. - Si desea desactivar la función de SNOOZE y detener completamente la alarma, presione el botón Radio ENCENDIDA/APAGADA (7). Si no presiona ningún botón, la alarma sonará durante 30 minutos y se detendrá automáticamente. - El icono de AL1 y AL2 titilará mientras la función de Snooze se encuentre activa. Una vez que Snooze sea desactivado, el icono de AL1/AL2 dejará de titilar y la pantalla se iluminará. 35FUNCION DE SIESTA <<NAP>> (temporizador de cuenta regresiva) En el modo de radio apagada, presione el botón AJ. MEM. /M+/SIESTA (6) para entrar al modo de SIESTA; el tiempo de 90 minutos de SIESTA aparecerá durante 5 segundos. Entretanto, presione repetidamente el botón AJ. MEM. / M+/SIESTA (6) para ajustar el tiempo de duración de 90 min a 10 min. Una vez cumplido el tiempo, la campana de alarma sonará por 30 min. y luego se apagará automáticamente. Para detener la campana de alarma, presione el botón Radio ENCENDIDA/APAGADA (7). Presionando el botón AJ. MEM. /M+/SIESTA (6) no tiene efecto durante el funcionamiento de la alarma. Presione el botón Radio ENCENDIDA/APAGADA (7) para cancelar la función de SIESTA.

Nota: Asegúrese que la antena FM se encuentre completamente desenrollada y extendida a efectos de obtener la mejor recepción de FM. Presione el botón Radio ENCENDIDA/APAGADA (7) para encender la unidad. Use el botón Sintonizar - (3) el botón Sintonizar + (5) para seleccionar la estación de radio deseada. Si presiona y sostiene el botón Sintonizar – (3) o Sintonizar + (5) por un segundo y luego lo suelta, la unidad escaneará automáticamente la siguiente emisora de radio. Presione el botón Radio ENCENDIDA/APAGADA (7) para apagar la radio. Para preajustar una estación de radio Presione el botón Radio ENCENDIDA/APAGADA (7) para encender la unidad. Use el botón Sintonizar - (3) o Sintonizar + (5) para seleccionar la emisora de radio deseada. Presione el botón AJ. MEM. /M+ (6); “P02” titilará en la pantalla. Presione el botón AJ. MEM. / M+ (6) nuevamente para preajustar una emisora. Repita los pasos 2 al 4 para preajustar más emisoras. La unidad permite preajustar 10 estaciones en total para FM. Cuando “P01-P10” titile, presione el botón Sintonizar – (3) o Sintonizar + (5) para seleccionar el número prejado. Para llamar una emisora de radio prejada Para llamar una estación de radio prejada, presione el botón AJ. MEM. /M+/ SIESTA (6) para seleccionar el número de estación deseada.

36FUNCION DORMIR <<SLEEP>>

Cuando escuche la radio, presione el botón SNOOZE/DORMIR (4) para entrar al modo dormir. Puede ajustar el temporizador para dormir desde los 90 minutos hasta los 15 minutos presionando repetidamente el botón SNOOZE/DORMIR (4). Cuando el temporizado para dormir ha sido seleccionado, la unidad se apagará automáticamente una vez transcurrido el tiempo.

FUNCIONES DE LA PANTALLA

FUNCION DE ILUMINACION ENCENDIDA/APAGADA DE LA PANTALLA - Presione el botón AJ. MEM./ M+/ luz de pantalla auto activación- desconexión / SIESTA (6) por 3 segundos, el indicador de standby de la pantalla se encenderá, la pantalla LED se apagará tras 15 segundos automáticamente. Presione cualquier botón para mantener la pantalla LED por 15 segundos. - Presione el botón AJ. MEM./ M+ / luz de pantalla auto activación- desconexión / SIESTA (6) por 3 segundos, el indicador de standby de la pantalla se apagará para cancelar esta función.

CAMBIO AUTOMATICO DEL CONTENIDO DE PANTALLA

En el modo radio apagada, presione el botón SUBIR VOLUMEN +/AUTO CAMBIO DE PANTALLA ACTIVADO/DESACTIVADO (2) y manténgalo presionado por 2 segundos para entrar al modo de AUTO CAMBIO DE PANTALLA (“ON” aparecerá en la pantalla). Aparecerá el año y al presionar nuevamente, aparecerán Mes/Día; la pantalla retornará a la pantalla de hora tras 5 segundos y mostrará nuevamente la misma info en ciclo. Presione y mantenga presionado por más de 2 segundos para desactivar el modo de AUTO CAMBIO DE PANTALLA (“OFF” aparecerá en la pantalla).

La llave de REOSTATO (4) le permite ajustar el brillo de la pantalla LED a 3 niveles, alto, medio y bajo. REAJUSTE Si el sistema no responde o exhibe funcionamiento errático o intermitente, puede haber experimentado una descarga electrostática (DES) o una subida de tensión que activó el microcontrolador interno para el apagado automático. Si ésto ocurriera, simplemente desconecte el cable de la corriente y remueva la pila del sistema de resguardo, espere al menos 3 minutos y vuelva a efectuar los ajustes de la unidad siguiendo el manual. 37ESPECIFICACIONES TECNICAS Alimentación AC230V~50Hz Consumo de Energía 5 W Consumo de Energía en Standby <1 W Radio Frecuencia FM 87.5 – 108 MHz Potencia de Salida de Audio 150MW Pila de Resguardo 3V (Pila CR2032 plana de litio x 1) no incluida Peso Neto 410 gr. Dimensiones 60 x 180 x 100 mm IMPORTANTE: Debido a la continua revisión y mejoras en el diseño de nuestros productos, las especicaciones quedan sujetas a cambio sin aviso previo.

Desecho del producto Atencion ! Este juego de logo sobre el producto quiere decir que el reciclaje de este aparato viene dentro del marco de la Directiva 2002/96/CE del 27 de enero de 2003 concernir la Basura(el Gasto) de Equipo Eléctrico y Electrónico (WEEE). Su producto esta marcado con este simbolo. Signica que los productos electricos y electronicos usados no deberian mezclarse con los residuos domesticos generales. Existe un sistema de recogida independiente para estos productos. Si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual ! - Los equipos electricos y electronicos usados deberian tratarse por separado de acuerdo con la legislacion que requiere un tratamiento, una recuperacion y un reciclaje adecuados de los equipos electricos y electronicos usados. Tras la puesta en practica por parte de los estados equipos electricos y electronicos usados. Tras la puesta en practica por parte de los estados miembros, los hogares de pariculares dentro de los estados de la Union Europea pueden devolver sus equipos electricos y electronicos a los centros de recogida designados sin coste alguno. (Por favor, pongase en contacto con su autoridad local para obtener mas detalles). - Si sus equipos electricos o electronicos usados tienen pilas o acumuladores, por favor desechelos por separado con antelacion segun los requisitos locales. - Al desechar este producto correctamente, ayudara a asegurar que los residuos reciban el tratamiento, la recuperacion y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrian producirse debido a una manipulacion de residuos inapropiada. Esta unidad cumple con el Consejo europeo la Directiva 2006 / 95 CE (la Compatibilidad Electromagnética y Directivas de Voltaje Bajas)40
