BEDIENUNGSANLEITUNG AC136KS AKAI

40 BEDIENUNGSANLEITUNG AC-136KS1

18. FIL D’ANTENNE FM

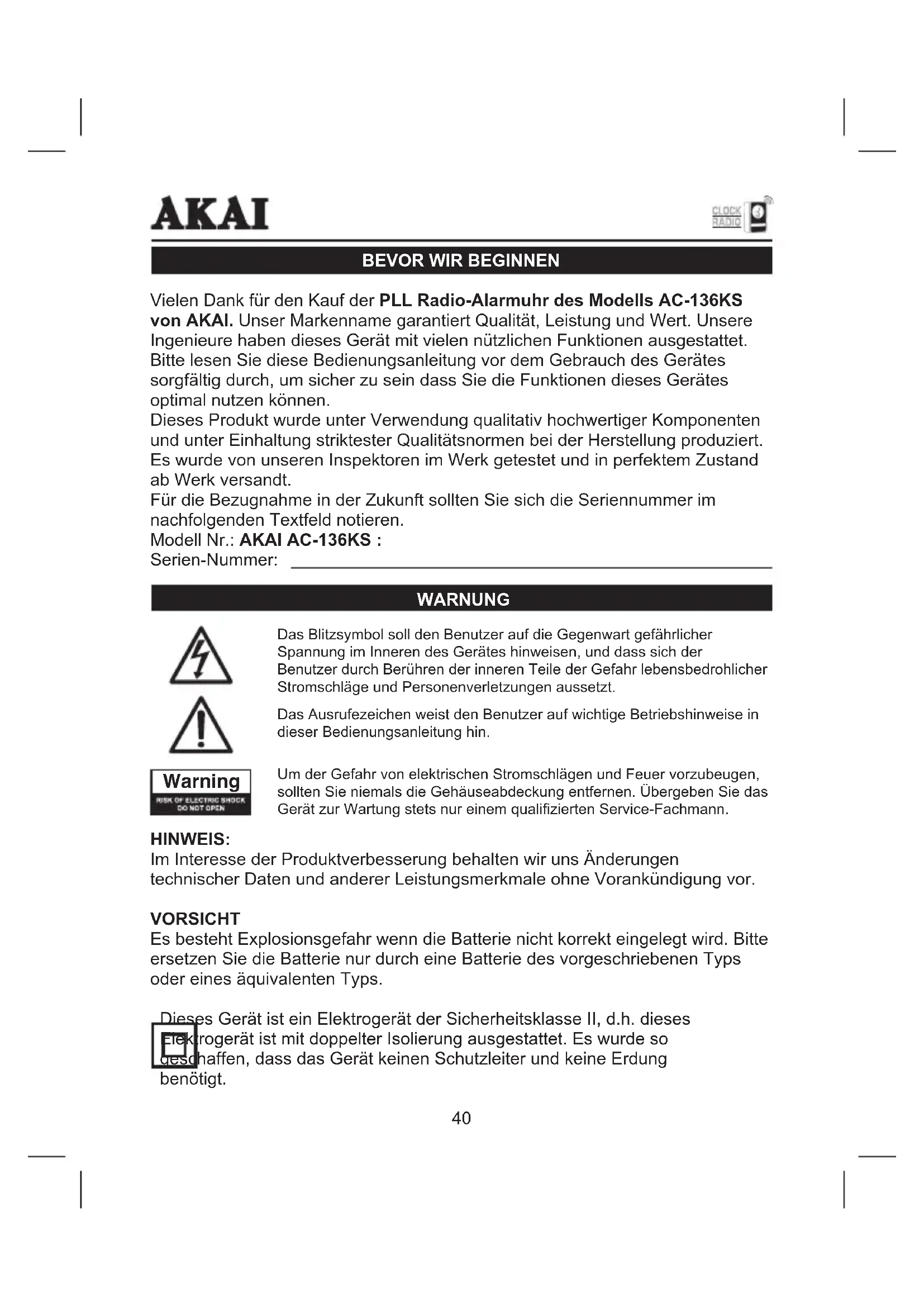

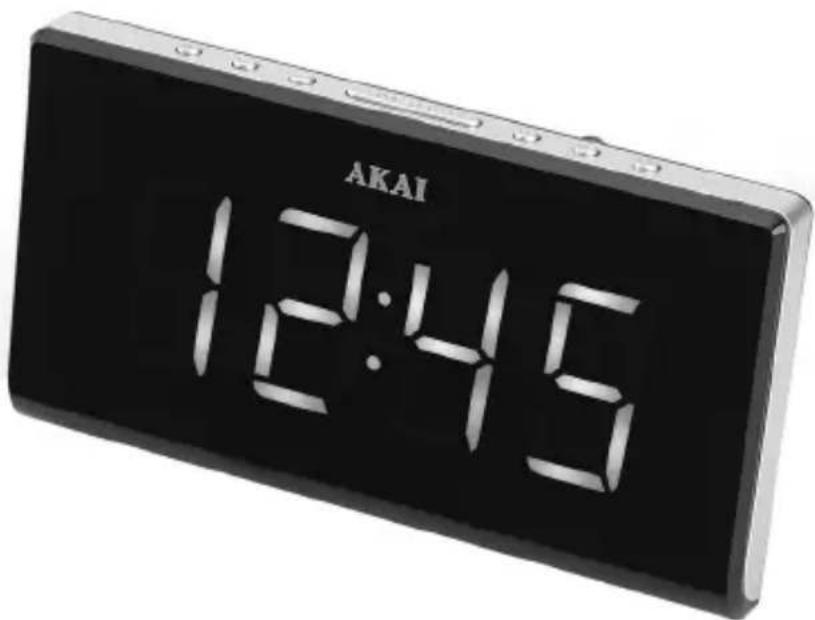

Vielen Dank für den Kauf der PLL Radio-Alarmuhr des Modells AC-136KS von AKAI. Unser Markenname garantiert Qualität, Leistung und Wert. Unsere Ingenieure haben dieses Gerät mit vielen nützlichen Funktionen ausgestattet. Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Gerätes sorgfältig durch, um sicher zu sein dass Sie die Funktionen dieses Gerätes optimal nutzen können. Dieses Produkt wurde unter Verwendung qualitativ hochwertiger Komponenten und unter Einhaltung striktester Qualitätsnormen bei der Herstellung produziert. Es wurde von unseren Inspektoren im Werk getestet und in perfektem Zustand ab Werk versandt. Für die Bezugnahme in der Zukunft sollten Sie sich die Seriennummer im nachfolgenden Textfeld notieren. Modell Nr.: AKAI AC-136KS : Serien-Nummer: WARNUNG HINWEIS: Im Interesse der Produktverbesserung behalten wir uns Änderungen technischer Daten und anderer Leistungsmerkmale ohne Vorankündigung vor. VORSICHT Es besteht Explosionsgefahr wenn die Batterie nicht korrekt eingelegt wird. Bitte ersetzen Sie die Batterie nur durch eine Batterie des vorgeschriebenen Typs oder eines äquivalenten Typs. Dieses Gerät ist ein Elektrogerät der Sicherheitsklasse II, d.h. dieses Elektrogerät ist mit doppelter Isolierung ausgestattet. Es wurde so geschaffen, dass das Gerät keinen Schutzleiter und keine Erdung benötigt. Das Blitzsymbol soll den Benutzer auf die Gegenwart gefährlicher Spannung im Inneren des Gerätes hinweisen, und dass sich der Benutzer durch Berühren der inneren Teile der Gefahr lebensbedrohlicher Stromschläge und Personenverletzungen aussetzt. Das Ausrufezeichen weist den Benutzer auf wichtige Betriebshinweise in dieser Bedienungsanleitung hin. Um der Gefahr von elektrischen Stromschlägen und Feuer vorzubeugen, sollten Sie niemals die Gehäuseabdeckung entfernen. Übergeben Sie das Gerät zur Wartung stets nur einem qualizierten Service-Fachmann. WarningVORSICHTSHINWEISE ZUM EINSATZ

1. Halten Sie offenes Feuer, wie z.B. Kerzen von dem Gerät fern, und stellen

Sie diese niemals auf das Gerät.

2. Platzieren Sie das Gerät niemals in geschlossenen Bücherregalen oder

anderen Regalen wo keine ausreichende Belüftung des Gerätes gewährleistet ist.

3. Das Netzkabel dient zum Abtrennen des Gerätes von der

Netzstromversorgung, und das von der Stromversorgung abgetrennte Gerät kann auch in abgetrenntem Zustand betrieben werden.

4. Die Belüftungsöffnungen im Gehäuse des Geräte sollten nicht durch

Gegenstände, wie z.B. Zeitungen, Tischdecken, Vorhänge, etc. abgedeckt oder verschlossen werden.

5. Setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus, und achten Sie

darauf, dass niemals mit Wasser gefüllte Gegenstände, wie z.B. Blumenvasen auf dem Gerät abgestellt werden.

6. Schließen Sie niemals eine externe UKW-Antenne an der Antenne des

7. Das Gerät sollte möglichst nicht direkter Sonneneinstrahlung, extrem hohen

oder niedrigen Temperaturen, Feuchtigkeit, Vibrationen oder Staub ausgesetzt werden. Vermeiden Sie die Aufstellung an solchen Orten.

8. Verwenden Sie niemals scharfe Reiniger wie z.B. Benzin, Verdünner oder

andere Lösungsmittel zur Reinigung der Oberächen des Gerätes. Reinigen Sie die Oberächen des Gerätes nur mit einem milden, nicht scheuernden Reinigungsmittel und einem sauberen, leicht feuchten Tuch.

9. Versuchen Sie niemals Kabel, Stifte oder andere Gegenstände in die

Belüftungsschlitze des Gerätes einzuführen.

10. Warnhinweis zum Abtrennen von der Stromversorgung: Der Netzstecker

trennt das Gerät von der Netzstromversorgung, und Sie sollten stets darauf achten, dass der Netzstecker leicht erreichbar ist.

11. Batterien sollten niemals heiß werden, und vermeiden Sie es diese direkter

Sonneneinstrahlung, Feuer oder der Wärme von anderen Wärmequellen auszusetzen.

STROMVERSORUGUNG & STÜTZBATTERIE-SYSTEM

ANSCHLUSS AN DIE AC-NETZSTROMVERSORGUNG

• Verbinden Sie den AC-Netzstecker mit einer AC-Haushaltssteckdose. 41STÜTZBATTERIE

• Dieses Gerät ist mit einer Stützbatterie ausgerüstet, und benötigt eine 3V Lithium-Knopfzelle des Typs CR2032 (nicht mitgeliefert).

• Öffnen Sie das Batteriefach, indem Sie die Schraube mittels eines kleinen Schraubenziehers lösen.

• Setzen Sie die Batterie in das Batteriefach ein, und stellen Sie sicher, dass die Plus- und Minus-Kontakte (+ and -) der Batterie korrekt im Batteriefach ausgerichtet sind.

• Ziehen Sie die Schraube wieder fest, um das Batteriefach wieder zu schließen. Hinweis: Wenn ein Ausfall der AC-Netzstromversorgung auftritt, dann schaltet die Uhr automatisch auf die Stromversorgung über die Stützbatterie um, und die Uhr und der Timer laufen regulär weiter. Sobald die AC-Netzstromversorgung wieder hergestellt ist, schaltet die Uhr automatisch zur AC-Netzstromversorgung zurück. BATTERIE VORSICHTSHINWEISE

1. Bitte verwenden Sie nur Batterien der angegebenen Größe und des

vorgeschriebenen Typs.

2. Wenn das Gerät voraussichtlich längere Zeit nicht in Gebrauch sein wird,

dann sollten Sie stets die Batterien heraus nehmen. Alte, oder auslaufende Batterien können das Gerät schwer beschädigen.

3. Versuchen Sie niemals nicht auadbare Batterien wieder aufzuladen;

diese könnten dadurch überhitzen und aufbrechen (Bitte befolgen Sie stets die Hinweise des Herstellers der Batterien).

4. Werfen Sie Batterien niemals in Feuer; diese könnten auslaufen oder

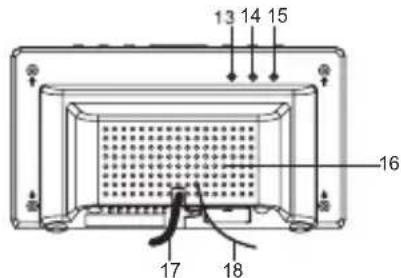

explodieren. 42Beschreibung des Gerätes & Lage der Bedienelemente

2. AUTSTÄRKE AUF + / ANZEIGE AUTO UMSCHALTEN EIN/AUS

3. / SENDERSUCHE - / JAHR/MONAT/TAG

4. SCHLUMMERN / EINSCHLAFEN / DIMMER

20. TYPSCHILD (AN DER UNTERSEITE DES GERÄTES)

ZEIT UND KALENDAR - MANUELLE EINSTELLUNG

Zeit und Kalender - Einstellung Betätigen Sie die UHR EINST. (13) im Bereitschaft-Modus und halten Sie diese ca. 2 Sekunden lang gedrückt, um den Einstellmodus für die Zeitanzeige aufzurufen; nachdem Sie den Einstellmodus aufgerufen haben, können Sie durch die Einstellungen der Funktionen mittels der UHR EINST. (13) wie folgt weiter schalten: Normalzeit → Jahr → Monat → Tag → 12/24 H Stundenformat → Normalzeit Stunde → Normalzeit Min → Normalzeitanzeige Vorgehensweise (während der Einstellung): - Betätigen Sie die Taste / SENDERSUCHE - (3), um die Anzeige abwärts einzustellen. - Press die Taste / SENDERSUCHE + (5) um die Anzeige aufwärts einzustellen. - Betätigen Sie die Tasten oder ca. 2 Sekunden lang, um die Einstellung automatisch aufwärts oder abwärts vorzunehmen. - Verwenden Sie die UHR EINST. für die Uhr (13), um eine Einstellung zu bestätigen. SOMMERZEIT-MODUS (DST) In Ländern mit Sommerzeit (DST) (eine Stunden Zeitdifferenz zwischen Sommer- und Winterzeit), verfügt diese Radiouhr über eine optionale DST- Einstellung. Betätigen Sie die Taste /SENDERSUCHE+/DST (5) ca. 2 Sekunden im Bereitschaft-Modus. Die Anzeige Der Uhr wird nun um eine Stunde aufwärts eingestellt. Wiederholen Sie den Vorgang, um die Einstellung für die Sommerzeit (DST) wieder rückgängig zu machen. ALARM EINSTELLUNG Einstellung Alarm 1 und Alarm 2 Betätigen Sie die Taste AL1 (15) oder AL2 (14) im Brereitschaft-Modus einmal, um die eingestellte Alarmzeit anzuzeigen. Halten Sie die Tasten AL1 / AL2 ca. 3 Sekunden lang gedrückt, während die Alarmzeit angezeigt wird, und die Stundenanzeige blinkt nun. Betätigen Sie die Tasten AL1 / AL2 (15/14) und halten Sie diese über 2 Sekunden gedrückt, um den Alarm-Einstellmodus aufzurufen. Sobald Sie den Alarm-Modus aufgerufen haben, können Sie mittels der Alarm-Einstelltasten AL1 / AL2 (15/14) zwischen den Einstellfunktionen für den Alarm wie folgt weiterschalten: Normalzeitanzeige → AL 1 Std. → AL 1 Min → AL 1 Wochentag Alarm → AL 1Aufwachen Piepton → AL 1 Aufwachen Radio → AL 1 Radio Wecklautstärke → Normalzeitanzeige. Normalzeitanzeige → AL 2 Std. → AL 2 Min → AL 2 Wochentag Alarm → AL 2 Aufwachen Piepton → AL 2 Aufwachen Radio → AL 2 Radio Wecklautstärke → Normalzeitanzeige. Wählen Sie den Wochentag für den Alarm wie folgt: 1-5: Montag bis Freitag 1-7: Ganze Woche 6-7: Samstag & Sonntag 1-1: Ein Wochentag Vorgehen (während der Einstellung der Anzeige): - Betätigen Sie die Taste / Sendersuche - (3), um die Anzeige abwärts einzustellen. - Betätigen Sie die Taste / Sendersuche + (5), um die Anzeige aufwärts einzustellen. - Halten Sie die Tasten oder ca. 2 Sekunden lang gedrückt, um die Einstellung schnell aufwärts oder abwärts laufen zu lassen. - Betätigen Sie die Tasten AL1 / AL2 SET, um die Einstellungen jeweils zu bestätigen. ALARM-DAUER Der Summeralarm oder der Radio-Alarm ertönen 30 Sekunden lang, wenn nicht zuvor eine beliebige Taste betätigt wird; anschließend wird der Alarm wird automatisch abgeschaltet und ertönt am nächsten Tag erneut zur eingestellten Alarmzeit. SCHLUMMERN-FUNKTION (SNOOZE) - Betätigen Sie die SNOOZE-Taste (4) sobald der Alarm ertönt & aktivieren Sie die Schlummernfunktion. Der Summer- oder Radio-Alarm werden nun abgeschaltet. Nach 9 Minuten ertönt der Alarm nochmals. Betätigen Sie die SNOOZE-Taste nochmals, um die Schlummernfunktion erneut zu aktivieren, und nach 9 Minuten ertönt der Alarm erneut; Sie können diesen Vorgang beliebig oft wiederholen. Hinweis: Das Zeitintervall für die Schlummerntaste (Snooze) beträgt 9 Minuten. - Betätigen Sie die Radio EIN/AUS-Taste (7), falls Sie die SNOOZE Schlummernfunktion vollständig deaktivieren möchten. Falls Sie keine Taste betätigen, dann ertönt der Alarm 30 Minuten lang & und anschließend wird dieser automatisch abgeschaltet.

45- Der Indikator für AL1 und AL2 blinkt solange die Schlummernfunktion im

Hintergrund aktiviert ist. Sobald die Schlummernfunktion vollständig deaktiviert ist blinkt der Indikator für AL1/AL2 nicht mehr und erscheint fortlaufen in der Anzeige. NICKERCHEN-FUNKTION (NAP) (Countdown-Timer) Betätigen Sie die Taste MEM.SET/M+/NAP (6), während das Radio ausgeschaltet ist, um den NICKERCHEN-Modus (NAP) aufzurufen; es wird nun 5 Sekunden lang ein NICKERCHEN-Zeitintervall (NAP) von 90 Minuten angezeigt. Betätigen Sie in dieser Zeit wiederholt die Taste MEM.SET/M+/NAP (6), um die eine Zeit für Ihr Nickerchen zwischen 90 Minuten und 10 Minuten abwärts einzustellen. Der Summeralarm ertönt 30 Minuten lang, sobald das eingestellte Zeitintervall für Ihr Nickerchen abgelaufen ist, und anschließend wird der Alarm automatisch abgeschaltet. Betätigen Sie die Radio EIN/AUS-Taste (7), um den Alarm jederzeit abzuschalten. Die Taste MEM.SET/M+/NAP (6) hat keine Funktion während der Alarm ertönt. Betätigen Sie die Radio EIN/AUS-Taste (7), um die NICKERCHEN-Funktion (NAP) vorzeitig abzuschalten. RADIO-BETRIEB RADIO-MODUS Hinweis: Stellen Sie sicher, dass die UKW-Antenne vollständig abgerollt und in voller Länge ausgelegt ist, um einen optimalen UKW-Empfang zu gewährleisten. Betätigen Sie die Radio EIN/AUS-Taste (7), um das Gerät einzuschalten. Verwenden Sie die Tasten Sendersuche - (3) oder Sendersuche + (5), um eine gewünschte Sendestation aufzusuchen. Wenn Sie die Tasten Sendersuche – (3) oder Sendersuche + (5) eine Sekunde lang drücken und dann freigeben, dann sucht das Gerät automatisch die nächste Sendestation aufwärts oder abwärts in der Senderskala. Betätigen Sie die EIN/AUS-Taste (7), um das Radio AUS zu schalten. Sendestationen vorprogrammieren Betätigen Sie die Radio EIN/AUS-Taste (7), um das Gerät EIN zu schalten. Verwenden Sie die Tasten Sendersuche - (3) oder Sendersuche + (5), um eine gewünschte Sendestation einzustellen. Betätigen Sie die Taste MEM.SET/M+ (6); “P02” blinkt nun in der Anzeige. Betätigen Sie die Taste MEM.SET/M+ (6) nochmals, um die Sendestation zu programmieren. Wiederholen Sie die Schritte 2 bis 4, um weitere Sendestationen zu programmieren. 46Das Gerät kann bis zu 10 UKW-Sender speichern. Betätigen Sie die Tasten Sendersuche – (3) oder Sendersuche + (5) während “P01-P10” in der Anzeige blinkt, um eine Nummer für die Sendestation auszuwählen. Abrufen gespeicherter Radiosender Betätigen Sie die Taste MEM.SET/M+/NAP (6), um eine gewünschte Nummer unter der ein UKW Sender gespeichert ist auszuwählen.

EINSCHLAF-TIMER FUNKTION <<SLEEP>>

Betätigen Sie SCHLUMMERN/EINSCHLAFEN-Taste (4) während Sie Radio hören, um den Einstellmodus für den Einschlaftimer aufzurufen. Sie können ein Zeitintervall von 90 Minuten bis 15 Minuten abwärts einstellen, indem Sie wiederholt die Taste SCHLUMMERN/EINSCHLAFEN-Taste (4) betätigen. Wenn ein Einschlaftimer-Intervall eingestellt ist, dann schaltet sich das Gerät automatisch ab, sobald das eingestellte Zeitintervall abgelaufen ist. ANZEIGE-FUNKTION

ANZEIGEBELEUCHTUNG EIN/AUS

- Betätigen Sie die Taste MEM. Set/ M+/Anzeigebeleuchtung auto ein-aus/ NAP (6) ca. 3 Sekunden lang, und der standby-Indikator ist nun EIN; die Beleuchtung der LED-Anzeige schaltet sich nach 15 Sekunden automatisch wieder AUS. Betätigen Sie eine beliebige Taste, um die LED-Anzeigebeleuchtung erneut 15 Sekunden lang einzuschalten. - Betätigen Sie die Taste MEM. Set/M+ /Anzeigebeleuchtung auto ein-aus/ NAP (6) ca. 3 Sekunden lang, und der standby-Indikator ist nun AUS; die Funktion der Anzeigebeleuchtung ist nun deaktiviert.

AUTOMATISCHE UMSCHALTUNG DES ANZEIGE-INHALTS

Betätigen Sie die Taste LAUTSTÄRKE AUF +/ANZEIGE AUTO UMSCHALTEN EIN/AUS (2) ca. 2 Sekunden gedrückt, um den AUTO UMSCHALTEN ANZEIGE-Modus ( “ON” erscheint nun in der Anzeige) zu aktivieren. Das Jahr wird nun angezeigt und wenn Sie die Taste erneut betätigen, erscheint die Anzeige für Monat/Datum; die Anzeige schaltet nach 5 Sekunden wieder in zur Zeitanzeige zurück, und die vorherigen Informationen werden erneut durchlaufend angezeigt. Halten Sie die Taste nochmals ca. 2 Sekunden lang gedrückt, um die Funktion für die AUTOMATISCHE UMSCHALTUNG des Inhalts der Anzeige wieder AUS zu schalten. («OFF» erscheint in der Anzeige). 47DIMMER-REGLER Der DIMMER-Schalter (4) ermöglicht Ihnen die Einstellung der Helligkeit der LED-Anzeige in 3 Stufen: hoch, mittel und niedrig. RÜCKSETZUNG Wenn das Gerät nicht auf Tastenbetätigung reagiert oder zwischenzeitlich eine fehlerhafte Anzeige erscheint, dann ist die Störung wahrscheinlich auf elektrostatische Entladung (ESD) oder Stromspitzen zurückzuführen, wodurch der interne Mikroprozessor automatisch abgeschaltet wird. Wenn dieser Fall eintritt, sollten Sie einfach das Netzkabel von der Wandsteckdose abtrennen, die Stützbatterie herausnehmen, und ca. 3 Minuten warten, bevor Sie die Einstellungen für das Gerät erneut gemäß dieser Anleitung ausführen. TECHNISCHE DATEN Stromversorgung AC230V~50Hz Leistungsaufnahme 5 W Standby Leistungsaufnahme <1 W Radio Frequenzbereich FM 87.5 – 108 MHz Audio Ausgangsleistung 150MW Stützbatterie 3V (CR2032 Lithium Knopfzelle x 1) nicht mitgeliefert Netto-Gewicht 410 g Abmessungen 60 x 180 x 100 mm WICHTIG: Im Interesse der fortlaufenden Produktverbesserung behalten wir uns Änderungen technischer Daten und anderer Leistungsmerkmale ohne Vorankündigung vor. 48Entsorgung am Ende der Lebensdauer Achtung ! Ihr Produkt trägt dieses Symbol. Es besagt, dass Elektro- und Elektronikgeräte nicht mit dem Haushaltsmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführt werden sollten. Dieses Symbol auf dem Produkt bedeutet, dass die Wiederverwendung dieses Apparates innerhalb des Gerüstes der Direktive 2002/96/CE vom 27. Januar 2003 bezüglich der Vergeudung der Elektrischen und Elektronischen Ausrüstung (WEEE) kommt. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! - Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektro-und Elektronikgeräten vorschreibt, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden. - Nach der Einführung der Richtlinie in den Eu-Mitgliedstaaten können Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen Rücknahmestellen abgeben. (Weitere Einzelheiten erhalten Sie von Ihrer Gemeindeverwaltung.). - Wenn Ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollten diese vorher entnommen und gemäß örtlich geltenden Regelungen getrennt entsorgt werden. - Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt, behandelt und verwendet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße Entsorgung. Dieses Gerät erfüllt Europäische Rat-Direktive 2006 / 95 CE (Elektromagnetische Vereinbarkeit und Niedrige Spannungsdirektiven) 49www.akai-france.com AC-136KS
