MANUAL DE USUARIO ACP64 AKAI

Gracias por su compra del AKAI ACP-64: Radio Reloj de Alarma Dual con Proyección. Esta es su garantía de calidad, rendimiento y valor. Nuestros ingenieros han incluido varias funciones útiles y convenientes en este producto. Por favor, asegúrese de leer este Manual de Instrucciones de manera completa a n de asegurarse de obtener el mayor benecio de cada función. Este producto fue fabricado usando componentes de la más alta calidad y estándares de mano de obra. Fue probado por inspectores y encontrado en perfecto estado de funcionamiento antes de salir de nuestra fábrica. Para referencia futura, registre el número de serie en el espacio provisto. Modelo No: AKAI ACP-64 Número de Serie:

IMPORTANTES INSTRUCCIONES SOBRE SEGURIDAD

NO ABRIR El símbolo de relámpago con una echa dentro de un triángulo equilátero indica al usuario la presencia de una tensión sin aislar dentro del producto de suciente magnitud que podría constituir un riesgo de golpe eléctrico para las personas El signo de exclamación dentro de un triángulo equilátero avisa al usuario de que existen importantes instrucciones de funcionamiento y mantenimiento (servicio) en la literatura que acompaña a este aparato.

1. No debe colocarse sobre el aparato ninguna fuente inamable o encendida,

3. A pesar de desconectar el aparato de la corriente, el mismo quedará

activado para su funcionamiento.

4. La ventilación no debe ser impedida bloqueando las aberturas especícas

de ventilación, con elementos tales como periódicos, manteles, cortinas, etc.

5. No deberá ser expuesto a goteos o salpicaduras y no deberán colocarse

sobre el aparato elementos llenos de líquidos, tales como oreros.

6. No conecte la antena FM a una antena de exterior.

7. La unidad no debe ser expuesta a luz solar directa, muy altas o bajas

temperaturas, humedad, vibraciones o colocada en ambientes con polvo.

8. No utilizar solventes abrasivos, benzina, thinner u otros para limpiar la

supercie de la unidad. Para limpiarla, pase un paño con detergente suave no abrasivo y seque con otro paño suave.

9. Jamás intente insertar cables, alleres u objetos similares en las

ventilaciones u otras aberturas de la unidad.

10. Advertencia sobre la desconexión de la unidad: El enchufe principal es

usado para la conexión, de manera que debe permanecer siempre listo para funcionar.

11. Las pilas no deberán se expuestas a calor excesivo tales como luz solar,

12. producto de LED Clase 1

PRECAUCION Peligro de explosión si la pila es reemplazada de manera incorrecta. Reemplace solamente con pila igual o equivalente. ALIMENTACION Y SISTEMA DE RESGUARDO A PILA Enchufe el cable de alimentación al tomacorrientes. Esta unidad está equipada con un sistema de resguardo a pila, el cual requiere una pila plana de litio de 3V CR2032 (no incluida). Inserte la pila en su compartimiento, asegurándose que los bornes de la pila, positivo y negativo (+ y -) sean conectados a las terminales correspondientes de la placa en el compartimiento. En caso de falla de la corriente eléctrica, el reloj automáticamente cambiará a la alimentación a pila, y así el reloj y memoria del temporizador seguirán funcionando. Cuando se restaure la corriente eléctrica, el reloj cambiará nuevamente a alimentación por corriente eléctrica.

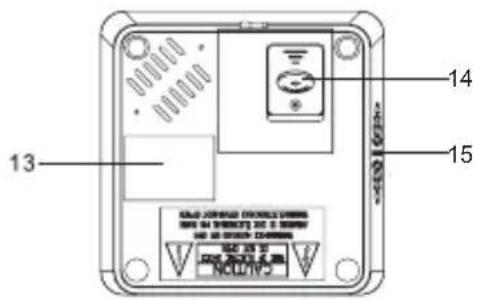

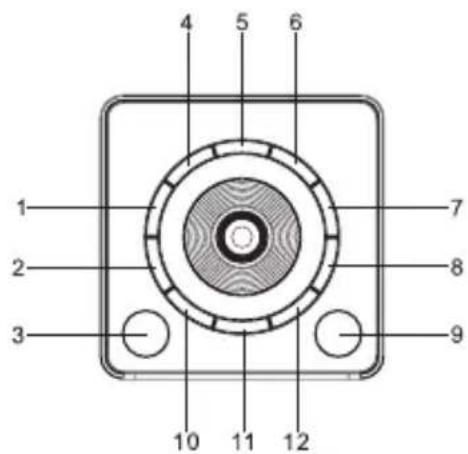

15DESCRIPCION DE LA UNIDAD Y CONTROLES (Conjunto)

AJUSTES MANUALES DE LA HORA Y CALENDARIO Presione el botón (11) AJUSTE DEL RELOJ / TEMPERATURA, en el modo standby y mantenga presionado por más de 2 segundos para entrar al modo de ajuste de hora; tras haber ingresado al modo de ajuste, presione el botón (11) AJUSTE DEL RELOJ / TEMPERATURA para cambiar el modo ciclado de la manera siguiente: Normal → Año → Mes → Día → 12/24 Hs → Hora Real → Minutos de la hora Real → Normal Acción (durante el ajuste de datos): - Presione el botón (2) << / Sintonía – para ajustar los datos hacia atrás. - Presione el botón (10) >> / Sintonía + para ajustar los datos hacia adelante. - Mantenga presionado << o el botón >> por 2 segundos para activar el auto avance.

Presione el botón de ajuste de la alarma (1/7) durante el modo normal y manténgalo presionado por más de 2 segundos para entrar al modo de ajuste de la alarma; tras haber ingresado al modo de ajuste, presione el botón de ajuste de alarma (1/7) para cambiar el modo ciclado de la manera siguiente: Normal → Hora AL → Min AL → AL Alarma de día de la semana → AL pitido para levantarse → AL despertar con la radio → AL volumen de despertar con la radio → Normal. Seleccione el modo de alarma de día de la semana de la siguiente manera: 1-5: Lunes a Viernes 1-7: Toda la semana 6-7: Sábado y Domingo 1-1: Un día de la semana - Acción (durante el ajuste de datos): - Presione el botón (2) << / Sintonía – para ajustar los datos hacia atrás. - Presione el botón (10) >> / Sintonía + para ajustar los datos hacia adelante. - Mantenga presionado << o el botón >> por 2 segundos para activar el auto avance. Duración de la Alarma Duración de la Alarma – Alarma de pitido o radio alarma continuará activa por 30 minutos si no se presiona tecla alguna, luego se detendrá automáticamente y esperará a la misma hora de alarma al día siguiente.

2. FUNCION DE SNOOZE

- Durante la alarma, presione el botón (3) SNOOZE y habilitará la función snooze, el pitido o radio alarma se detendrán. - El intervalo de snooze es de 9 minutos (no incluye segunda compensación) - Snooze continuará a menos que presione el botón (9) ACTIVADO / DESACTIVADO para apagar la alarma de Campana o la Radio Alarma y se detendrá automáticamente tras 30 minutos.

3. FUNCION DE TEMPORIZADOR DE SIESTA (TEMPORIZADOR DE

CUENTA REGRESIVA) Durante el modo de radio apagada, presione el botón (4) MEMORIA/ MEMORA+/SIESTA para activar el modo de SIESTA, el modo SIESTA se mantendrá de 5 segundos; dentro de los 5 segundos presione el botón (4) 21MEMORIA/MEMORA+/ SIESTA para cambiar la duración de 90 min. – 10 min. La campana de la alarma sonará por 30 min. y luego se apagará automáticamente. Para detener la campana de la alarma, presione el botón (9) ACTIVADO/DESACTIVADO. Presionando el botón (4) MEMORIA/MEMORA+/SIESTA no tendrá efecto durante el funcionamiento de la alarma. Presione el botón (9) ACTIVADO/DESACTIVADO para cancelar la función de SIESTA. Nota: La SIESTA no incluye función de luz para despertarse.

- Presione el botón (9) ACTIVADO/DESACTIVADO para encender la unidad. - Use el botón SINTONIA + o SINTONIA – para seleccionar la estación de radio deseada. Si presiona y mantiene el botón SINTONIA + o SINTONIA – y lo suelta, la unidad escaneará automáticamente la siguiente estación emisora. - Presione el botón (9) ACTIVADO/DESACTIVADO para apagar la radio.

2. AJUSTE / LLAMADO DE EMISORAS DE RADIO PREFIJADAS

- Presione el botón (9) ACTIVADO/DESACTIVADO para encender la unidad. - Use el botón SINTONIA + o SINTONIA – para seleccionar la estación de radio deseada. - Presione el botón MEMORIA / MEMORIA +; “P02” titilará en la pantalla. - Presione nuevamente el botón MEMORIA / MEMORIA + para preajustar estaciones. Repita los pasos 2 al 4 para preajustar más estaciones. La unidad puede preajustar un total de 10 estaciones de FM. Cuando titilen “P01-P10”, presione el botón SINTONIA + o SINTONIA – para seleccionar el número prejado. Cuando llame estaciones prejadas, presione el botón MEMORIA/MEMORIA+/ SIESTA para seleccionar el número prejado. Nota: - Asegúrese que la antena FM esté completamente desenrollada y extendida para la mejor recepción FM.

Cuando escuche la radio, presione el botón (3) SNOOZE/DORMIR/DIMER para entrar al modo dormir. Puede ajustar el temporizador para dormir desde 90 minutos a 15 minutos presionando el botón (3) SNOOZE/DORMIR/DIMER. La unidad se apagará automáticamente tras el tiempo seleccionado. 22OTRAS FUNCIONES

1. FUNCION DE PANTALLA ENCENDIDA / APAGADA

- Presione el botón (4) MEMORIA/MEMORA+/SIESTA/PANTALLA DE AUTO DESCONEXION por 3 segundos, el indicador de la pantalla LED se iluminará, la pantalla LED apagará tras 15 segundos de manera automática. Presione cualquier botón para mantener la pantalla LED encendida por 15 segundos. - Presione el botón (4) MEMORIA/MEMORA+/SIESTA/PANTALLA DE AUTO DESCONEXION por 3 segundos, el indicador de la pantalla LED se apagará indicando que esta función se ha cancelado.

La llave (3) DIMER le permite ajustar el brillo de la pantalla LED OTRAS FUNCIONES

3. CAMBIO AUTOMATICO DE CONTENIDO DE PANTALLA

En el modo de radio apagada, presione el botón (8) SUBIR VOLUMEN / PANTALLA DE AUTO CAMBIO ACTIVADA / DESACTIVADA y manténgalo presionado por más de 2 segundos para entrar al modo de cambio automático de pantalla de hora, para mostrar el Año. Presione nuevamente para mostrar el Mes/Día/Temperatura, la pantalla retornará a la pantalla de hora tras 5 segundos.

- El sensor de la temperatura interior se encuentra en la parte trasera de la unidad. La unidad detecta la actual temperatura del ambiente. - A n de mostrar la temperatura interior en °C o °F, primero active el “CAMBIO AUTOMATICO DE CONTENIDO DE PANTALLA” (referirse al párrafo anterior). - Durante el modo de Cambio Automático de Contenido de Pantalla, cuando se muestre la temperatura, presione la tecla (10) >> para intercambiar entre temperatura en Celsius o Fahrenheit. - El rango de detección de la temperatura interior es entre 0°C y 50°C o 32°F y 122°F.

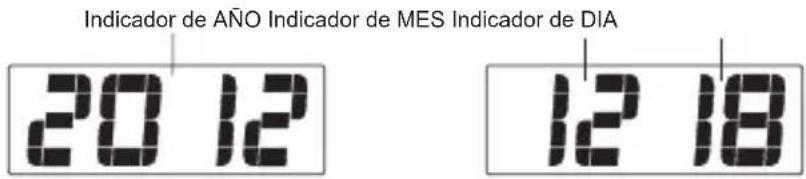

Indicador de AÑO Indicador de MES Indicador de DIA5. SELECCIONAR MODO DST (HORARIO DE VERANO) Para países con horario de verano (DST), el radio reloj les ofrece la opción DST para ajustar a la hora de verano. En el modo standby presione y sostenga el botón (10) >>/SINTONIA +/ DST/°C-F por 2 segundos. El reloj avanzará de a una hora. Para salir del modo DST, repita la operación anterior.

6. UNIDAD DE PROYECCION

- Ajuste del enfoque: Ajuste el enfoque/brillo de la proyección del reloj girando la rueda de ajuste de brillo/enfoque hasta que la hora proyectada se muestre claramente sobre el techo o la pared. - Ajuste la dirección proyectada. - Para voltear la imagen proyectada en 180°, presione el botón (6) TIEMPO DE PROYECCION GIRO DE 180°/HORA-TEMPERATURA. - Una vez convertida la proyección de la hora o temperatura, mantenga presionado por 2 segundos para entrar al botón (6) TIEMPO DE PROYECCION GIRO DE 180°/HORA- TEMPERATURA. Nota: La hora debe ser proyectada sobre la pared o sobre el techo de una habitación oscura. El rango de distancia para la proyección del reloj es de entre 0.90m ~ 2.70m.

Si el sistema no responde o exhibe funcionamiento errático o intermitente, podría haber experimentado una descarga electroestática (ESD) o un pico de tensión que activó el micro controlador interno para apagar la unidad automáticamente. Si ésto ocurre, simplemente desconecte el cable de la corriente y remueva la pila de resguardo del sistema, espere al menos 3 minutos y vuelva a activar la unidad siguiendo el manual. ESPECIFICACIONES Referencia del modelo • ACP-64 Alimentación • AC 230 V ~ 50 Hz Consumo eléctrico • 5 W Consumo en modo Standby • <1 W Pila de resguardo • 3V (1 pila CR2032 Plana de Litio) Cobertura de Radio Frecuencia • FM: 87.5MHz - 108 MHz Potencia de salida del Audio • 150 MW Peso del producto • 0.423 gr. Dimensiones del producto • 121×121×68 mm Rango de temperatura interior • 0 a +50°C o 32 a 122°F 24IMPORTANTE: Debido a la continua revisión y mejoras al diseño de nuestros productos, las especicaciones pueden cambiar sin aviso previo.
