Amplificador para Megafonía

Estas instrucciones van dirigidas a instaladores con un conocimiento suficiente sobre la tecnología de 100 V en aplicaciones para megafonía. Lea atentamente estas instrucciones antes de la instalación y guárdelas para usos posteriores.

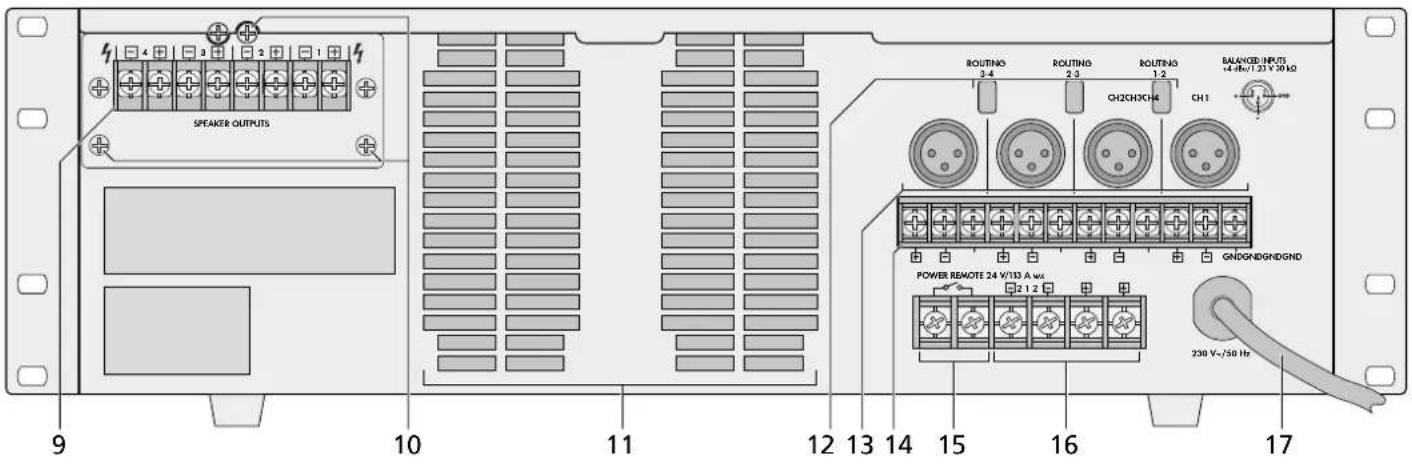

1 Vista General

1 Indicador LED de sobrecalentamiento TEMP, uno para cada uno de los canales 1–4; se iluminará cuando la temperatura del sistema de refrigeración del canal correspondiente alcance 100 °C. En este caso, el canal se silenciará. Adicionalmente, el indicador LED rojo PROT (2) se iluminará.

2 Indicador LED PROT, uno para cada uno de los canales 1–4; se iluminará cuando el circuito de protección esté activado:

1. durante 1 segundo aprox. después de la conexión del amplificador (retraso de conexión)

2. durante 1 segundo aprox. después de la desconexión

3. en caso de sobrecarga del amplificador

4. en caso de sobrecalentamiento del amplificador

3 Indicador LED de nivel, uno para cada uno de los canales 1–4; el indicador rojo CLIP se iluminará en caso de sobrecarga

4 Control de nivel, uno para cada uno de los canales 1–4

5 Indicadores de funcionamiento:

DC se iluminará cuando una alimentación de emergencia de 24V esté disponible en las conexiones 24V== (16)

AC se iluminará cuando el amplificador esté conectado a la corriente y encendido mediante el interruptor POWER (6)

6 Interruptor POWER

Nota: Cuando un voltaje de 24V de un alimentador de emergencia esté disponible en la conexión 24V—(16), no será posible desconectar el amplificador.

7 Indicador LED STAND BY; se iluminará cuando el amplificador esté conectado a la corriente y la alimentación de emergencia de 24V no esté disponible

8 Entradas de aire para el ventilador

9 Conexiones de altavoz (vienen con un ajuste de fábrica de 100 V; para modificarlo, ver punto 10)

10 Tornillos de cierre para la barrita de conexiones de altavoz; para modificar el ajuste de fábrica (100V), afloje los tornillos y seleccione 70V, 50V o 4Ω mediante los jumpers internos. ¡Sólo un técnico especializado debe hacer esta modificación!

11 Rejillas de aire
12 Interruptores ROUTING para dirigir la señal de entrada a múltiples canales; cuando todos los interruptores estén pulsados, todos los canales recibirán la misma señal de entrada
13 Entradas de señal mediante tomas XLR simétricas; sensibilidad para ajuste óptimo de nivel: +4 dBu (1,2 V)
14 Entradas de señal simétricas mediante conexiones de tornillo; sensibilidad para ajuste óptimo de nivel: +4 dBu (1,2 V)
15 Conexiones de tornillo para un interruptor externo para la conexión/desconexión del complicador mediante un control remoto
16 Conexiones de tornillo para un alimentador de emergencia (= 24V)
17 Cable de corriente para conectar a 230V/50Hz

2 Notas de Seguridad

El aparato cumple con todas las directivas relevantes de la UE y por lo tanto está marcado con el símbolo C€.

ADVERTENCIA

El aparato utiliza un voltaje peligroso. Deje el mantenimiento para el personal cualificado y no inserte nunca nada

en las rejillas de ventilación (8, 11). El manejo inexperto puede provocar una descarga

Durante el funcionamiento, existe el peligro de contacto con un voltaje de hasta 100V en las conexiones de altavoz (9). Haga o cambie todas las conexiones sólo con el aparato apagado.

• Incluso cuando el amplificador está apagado, no está completamente desconectado de la corriente y tiene un consumo débil.
• El aparato está adecuado para utilizarse sólo en interiores. Protéjalo de goteos y salpicaduras, elevada humedad del aire y calor (temperatura ambiente admisible: 0–40°C).
• No coloque ningún recipiente con líquido encima del aparato, p. ej. un vaso.
• El calor generado en el interior del aparato tiene que disiparse con la circulacion del aire; por lo tanto, no cubra nunca las rejillas de ventilacion (8, 11).

• No utilice el aparato y desconecte inmediatamente de la corriente si

• El aparato o el cable de corriente están visiblemente dañados

• El aparato ha sufrido daños después de una caída o accidente similar.

• No funciona correctamente.

Sólo el personal técnico puede reparar el aparato bajo cualquier circunstancia.

• Un cable de corriente dañado sólo puede reemplazarse por el personal cualificado.
• No tire nunca del cable de corriente para desconectarlo de la corriente, tire siempre del conector.
• Utilice sólo un paño suave y seco para la limpieza; no utilice nunca ni agua ni productos químicos.
• No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente concebidos, si no se conecta o utiliza adecuadamente, o si no se repara por expertos.

Si va a poner el aparato definitivamente fuera del servicio, llévelo a la planta de reciclaje mas cercana para que su eliminación no sea perjudicial para el medioambiente.

3 Colocación del Amplificador

El amplificador está diseñado para la instalación en un rack (482 mm/19"), pero también se puede colocar sobre una mesa. Para que el amplificador se refrigere lo suficiente, el aire ha de poder circular libremente a través de las rejillas de ventilación.

3.1 Instalación en un rack

Para la instalación en un rack, se necesitan 3 unidades de rack (3 unidades de rack U = 133 mm). Para prevenir el sobrepeso en la parte superior del rack, inserte el amplificador en la parte inferior del rack. La placa frontal no es suficiente para fijar el amplificador con seguridad; utilice adicionalmente las sujeciones en la parte posterior para atornillar el amplificador al rack.

El aire caliente expulsado por el amplificador debe disiparse del rack hacia atrás o hacia arriba; de lo contrario, se podría acumular el calor en el rack y dañar no sólo el amplificador sino también los demás aparatos del rack. Si la disipación del calor no es suficiente, instale un aparato de ventilación (p. ej. DPVEN-04) en el rack.

4 Conexión del Amplificador

¡Todas las conexiones deberían ser realizadas sólo por personal especializado y siempre con el amplificador apagado!

4.1 Altavoces

Se puede conectar altavoces de megafonía (fig. 1, página 3) o altavoces de 4Ω o grupos de altavoces con una impedancia total minima de 4Ω (fig. 2).

SPEAKER OUTPUTS 9 10 11 12 13 14 15 16 17 ROUTINO 3-4 ROUTINO 2-3 ROUTINO 1-2 CH2CH3CH4 CH1 BALANCED INPUTS +4 dBm/1.20 V 30 kΩ POWER REMOTE 24 W/13 A wA 230 V-/50 Hz

¡Importante! Las salidas de altavoz están ajustadas desde la fábrica para altavoces de 100V. Mediante los jumpers, cada canal puede modificarse por separado a altavoces de 70V, 50V o 4Ω. ¡En caso de una modificación incorrecta, el amplificador y los altavoces se dañarán! En caso de duda, compruebe el ajuste actual.

Para modificar los ajustes de fábrica, afloje los tres tornillos (10) de la placa de instalación con las conexiones de altavoz (9). Cuidosamente tire de la placa de instalación hasta que los jumpers sean visibles. ¡No rompa ningún cable! Utilice los jumpers para seleccionar 70V, 50V o 4Ω. ¡Sólo un técnico especializado debe hacer esta modificación!

4.1.1 Altavoces de megafonía

Si no se utiliza altavoces de 100V, cambie las salidas de altavoz antes de la conexión (ver apartado 4.1). Las conexiones posibles para los altavoces de megafonía con transformador de audio se muestran en fig. 1 (página 3).

¡Precaución! Si se utiliza altavoces de megafonia (fig. 1), la carga total de los altavoces no puede exceder 120W RMS (PA-4120) o 240W RMS (PA-4240) por canal; de lo contrario, el amplificador se sobrecargará y podría dañarse.

Para cada zona, conecte los altavoces en grupos a los terminales de altavoz (9). Observe la polaridad correcta (conexiones positiva y negativa como se muestran en fig. 1). La conexión positiva de los cables de altavoz está siempre marcada especialmente.

4.1.2 Altavoces de 4Ω o grupos de altavoces con una impedencia total de 4Ω

Antes de hacer cualquier conexión, cambie las salidas al modo de 4Ω (ver apartado 4.1). Para cada salida de amplificador, fig. 2 (página 3) muestra una posibilidad diferente para obtener una impedancia de 4Ω con los altavoces correspondientes.

Para cada zona, conecte los altavoces o los grupos de altavoces a los terminales de altavoz (9). Observe la polaridad correcta (conexiones positiva y negativa como se muestran en fig. 2). La conexión positiva de los cables de altavoz está siempre marcada especialmente.

4.2 Entradas

Cada canal puede recibir una señal de entrada separada mediante las tomas XLR (13) o mediante los terminales de tornillo (14). Una señal de entrada también puede dirigirse hacia múltiples canales. Para ello, pulse los botones correspondientes ROUTING (12). Con los botones ROUTING1-2, por ejemplo, la señal de entrada se dirige hacia los canales 1 y 2. Si se pulsan todos los botones ROUTING, la misma señal de entrada estará disponible en todos los canales. En este caso, dirija la señal sólo a una única entrada.

Para el control óptimo de nivel, una señal de +4dBu = 1,2V es necesaria. La conexión de la fuente de señal a la entrada correspondiente debe ser asimétrica para obtener una supresión de interferencias óptima. Si la salida de la fuente de señal está asimétrica (tomas RCA), utilice un adaptador apropiado (p.ej. NA-2MPMF de MONACOR) para la conexión mediante una toma XLR, o, para la conexión mediante terminales de tornillo, conecte el terminal al terminal GND. Conecte la señal a y conecte la masa a GND.

4.3 Conexión y desconexión con un control remoto

Se puede conectar y desconectar el amplificador con un control remoto: Utilice un cable de dos polos para conectar las conexiones de tornillo POWER REMOTE (15) a un interruptor POWER de un polo. Para la conexión y desconexión con un control remoto, el interruptor POWER (6) no debe estar pulsado.

4.4 Alimentación y alimentación de emergencia

1) Finalmente, conecte el conector del cable de corriente (17) a la corriente 230V/50Hz.

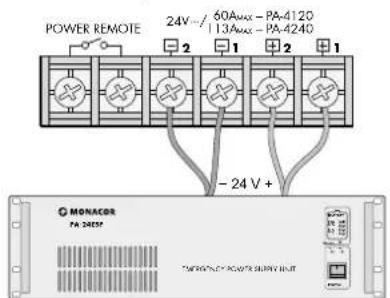

2) Para asegurarse de que el amplificador sigue funcionando en caso de fallo en la corriente, conecte un alimentador de emergencia de 24V (p. ej. PA-24ESP de MONACOR) a los terminales 24V= (16). Utilice cuatro cables para conectar el amplificador al alimentador de emergencia. Para cada cable con una longitud de hasta 4m, un corte de sección mínimo de 10mm² (PA-4240) o de 5mm² (PA-4120) es necesaria (p. ej. series CPC-... de MONACOR).

POWER REMOTE 24V-/60Amax - PA-4120 113Amax - PA-4240 - 24 V + MONACOR PA-24ESP

Notas: Cuando un voltaje de 24V de un alimentador de emergencia esté disponible en las conexiones 24V=, no será posible desconectar el amplificador con el interruptor POWER (6). En caso de fallo en la corriente o cuando esté desconectado, el amplificador automaticamente cambiará a la alimentación de emergencia. Incluso cuando el amplificador está apagado, el amplificador tiene un consumo débil. Desconecte el conector de corriente y, si es necesario, desconecte el alimentador de emergencia si no se va a utilizar el amplificador durante un largo periodo de tiempo.

5 Funcionamiento

Cuando el amplificador esté desconectado y el voltaje de red esté disponible, el indicador LED STAND BY (7) se iluminará.

1) Primero coloque los cuatro controles LEVEL (4) en la posición "0".
2) Utilice el interruptor POWER para conectar el amplificador. El indicador LED STAND BY se apagará; el indicador LED AC (5) se iluminará. En caso de fallo en la corriente con la alimentación de emergencia disponible, el indicador LED DC se iluminará en vez del indicador LED AC.

Para la conexión y desconexión con un control remoto (ver apartado 4.3), el botón POWER (6) no debe estar pulsado.

3) Ajuste los controles de nivel (4) para todos los canales (zonas) en los valores de volumen deseados. Cada canal ofrece un indicador de nivel separado (3). Si hay sobrecarga, el indicador LED CLIP correspondiente se iluminará; en este caso, reduzca el volumen mediante el control correspondiente.

6 Circuits de protección

El amplificador está protegido en las entradas por un filtro pasa-alto de 50Hz contra los ronquidos y por un filtro pasa-bajo de 30kHz contra las interferencias de altas frecuencias. Además, el amplificador está equipado con circuitos de protección contra las sobrecargas y los sobrecalentamientos. Cuando se active un circuito de protección, el indicador LED PROT (2) se iluminará y el canal correspondiente se silenciará:

1. durante 1 segundo aprox. después de la conexión (retraso de conexión)
2. durante 1 segundo aprox. después de la des- conexión
3. en caso de sobrecarga del amplificador
4. en caso de sobrecalentamiento del amplificador; adicionalmente, el indicador LED TEMP (1) se iluminará

Si uno de los indicadores LED PROT se ilumina durante el funcionamiento o si no se apaga después de la conexión del amplificador, desconecte el amplificador y elimine el problema.

Especificaciones 📋 página 19

Sujeto a modificaciones técnicas.
