MODE D'EMPLOI PA4240 Monacor

Amplificateur de puissance

Cette notice s'adresse aux installateurs possédant des connaissances en technique de sonorisation ligne 100V. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

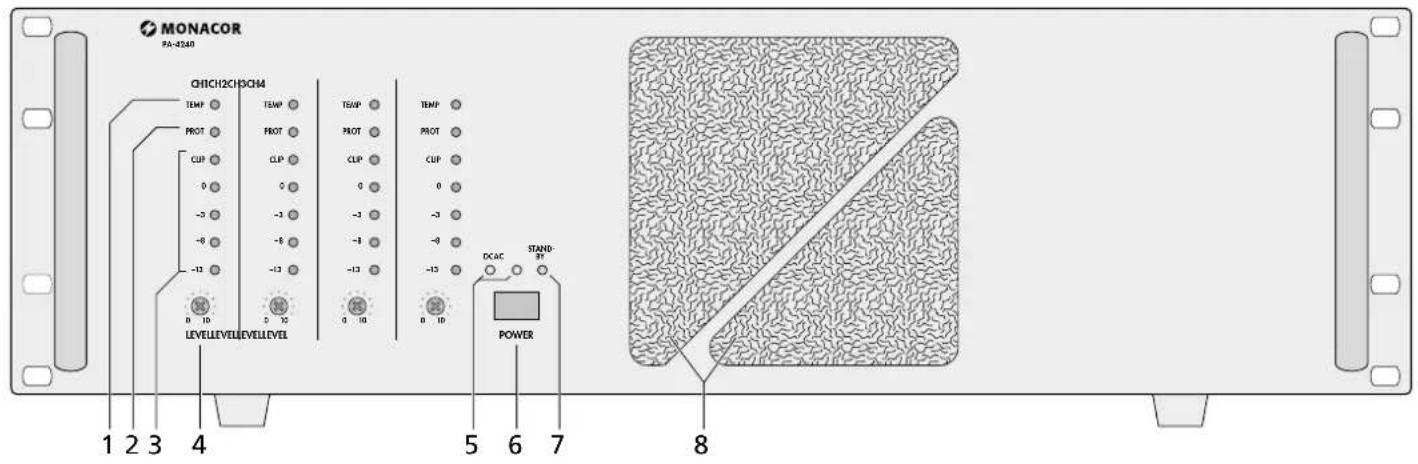

1 Présentation

1 LED TEMP pour chacun des canaux 1-4 ; brille lorsque la température du système de refroidissement du canal correspondant atteint 100°C. En ce cas le canal est muet. La LED rouge PROT (2) s'allume.
2 Affichage PROT pour chacun des canaux 1-4: s'allume lorsque le circuit de protection est activé :

1. pendant 1 seconde environ après la mise sous tension (temporisation d'allumage)
2. pendant 1 seconde environ après l'arrêt
3. en cas de surcharge
4. en cas de surchauffe

3 Affichage de niveau pour chacun des canaux 1-4 :

en cas de surcharge, la LED rouge CLIP s'allume

4 Réglage de niveau pour chacun des canaux 1–4
5 Témoins de fonctionnement :

DC brille lorsqu'une alimentation de secours 24V est présente aux bornes 24V= (16)

AC brille lorsque l'amplificateur est relié à une tension secteur et est allumé via la touche POWER (6)

6 Interrupteur POWER Marche/Arrêt

Remarque : Si une tension 24V d'une unité d'alimentation de secours est présente à la borne 24V—(16), l'amplificateur ne peut pas être éteint.

7 Affichage STAND BY : brille lorsque l'amplificateur est relié à une tension secteur et est éteint et lorsqu'il n'y a pas de tension de secours 24V
8 Orifices d'aspiration d'air pour le ventilateur
9 Bornes haut-parleurs (ajustées à l'usine pour des haut-parleurs 100V, voir point 10 pour toute modification)
10 Vis de fixation pour la barrette de branche-ment haut-parleurs : si le réglage d'usine (système ligne 100V) doit être modifié, desserrez ces vis, sélectionnez, via les cavaliers internes, 70V, 50V ou 4Ω. Seul un technicien spécialisé peut effectuer ces modifications !

11 Orifices de sortie d'air pour le ventilateur
12 Interrupteur ROUTING : pour partager un signal d'entrée sur plusieurs canaux : si tous les interrupteurs sont pressés, tous les canaux reçoivent le même signal d'entrée
13 Entrées par prises XLR symétriques : sensibilité pour réglage optimal +4 dBu (1,2 V)
14 Entrées symétriques par bornes à vis : sensibilité pour réglage optimal +4 dBu (1,2 V)
15 Bornes à vis : démarrage/arrêt à distance via un interrupteur externe
16 Bornes à vis pour l'alimentation de secours (== 24V)
17 Cordon secteur 230V/50Hz

2 Conseils de sécurité et d'utilisation

L'appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole CE.

AVERTISSEMENT

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien

tomber dans les ouïes de ventilation car (8, 11), en cas de mauvaise manipulation, vous pouvez su bir une décharge électrique.

Pendant le fonctionnement, une tension dangereuse jusqu'à 100V est présente aux bornes haut-parleurs (9). Tout branchment ne peut être effectué ou modifié que si l'appareil est énteint.

• Même éteint, cet appareil a une faible consommation de courant.
• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité d'air élevée et de la chaleur (température ambiante admissible 0–40°C).
• En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée par l'appareil doit être correctement dissipée par le ventilateur. En aucun cas les orifices d'aération (8 et 11) du boîtier ne doivent être obturées par quelque objet que se soit.

• Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :

• l'appareil ou le cordon secteur présentent des dommages visibles.

• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

• des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Tout cordon secteur endommagé ne doit être remplacé que par un technicien habilité.

• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

L'amplificateur est prévu pour une installation en rack (482 mm/19") mais peut également être posé directement sur une table. Dans tous les cas, veillez à assurer une circulation d'air pour assurer un refroidissement suffisant de l'amplificateur via les orifices de ventilation.

3.1 Installation en rack

Pour un montage en rack 3 unités sont nécessaires. Pour éviter toute chute, l'amplificateur doit être placé dans la partie inférieure du rack; pour une fixation sûre le panneau avant ne suffit pas ; l'amplificateur doit être vissé au rack à l'aide de fixations également à l'arrière.

L'air chaud dégagé par l'amplificateur doit être évacué vers l'arrière ou le haut, sinon, il y a accumulation de chaleur dans le rack : l'amplificateur et les autres appareils seraient endommagés : si la dissipation de chaleur n'est pas suffisante, insérez un ventilateur dans le rack au-dessus de l'amplificateur (p. ex. DPVEN-04).

4 Connexions

Seul un technicien habilité peut effectuer les branchements, l'amplificateur doit être impérativement débranché en ce cas !

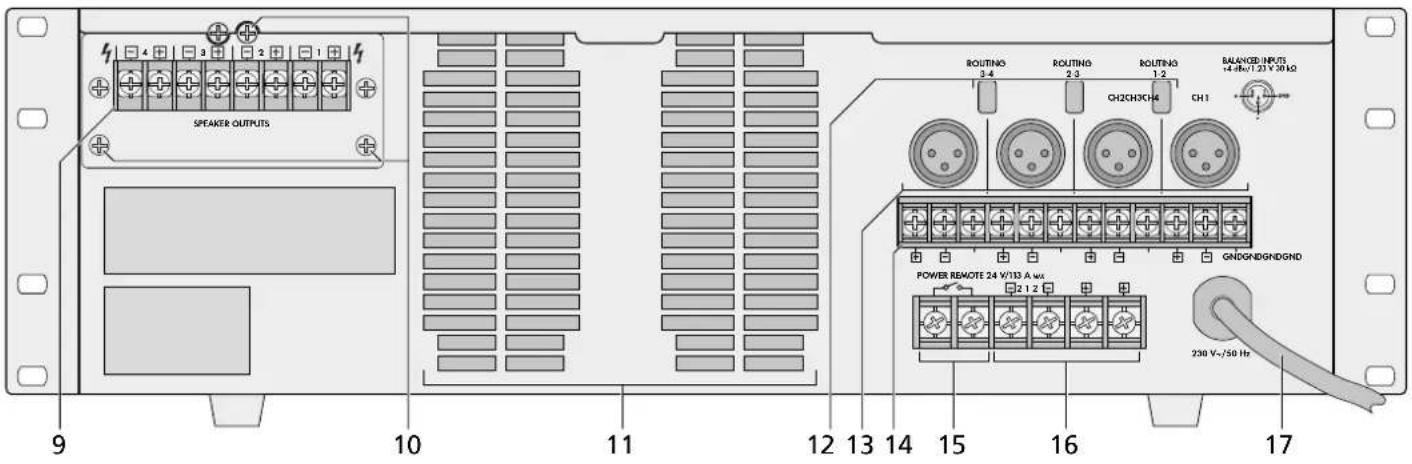

SPEAKER OUTPUTS 9 10 11 12 13 14 15 16 17 ROUTINO 3-4 ROUTINO 2-3 ROUTINO 1-2 CH2CH3CH4 CH1 BALANCED INPUTS +4 dBm/1.20 V 30 kΩ POWER REMOTE 24 W/13 A wA 230 V-/50 Hz

4.1 Haut-parleurs

Il est possible de brancher des haut-parleurs Public Address (schéma 1, page 3) ou des haut-parleurs 4Ω ou des groupes de haut-parleurs avec une impédance totale de 4Ω au moins (schéma 2).

Important! Les sorties haut-parleurs en sortie d'usine sont réglées pour des haut-parleurs 100V. A l'aide de cavaliers, chaque canal peut être changé séparément pour des haut-parleurs 70V, 50V ou 4Ω. En cas de mauvais réglage, l'amplificateur et les haut-parleurs pourraient être endommagés. En cas de doute, faites contrôler le réglage actuel.

Pour modifier les réglages d'usine, dévissez les trois vis (10) de la plaque de montage avec les bornes haut-parleurs (9). Retirez avec précaution la plaque jusqu'à ce que vous voyez les cavaliers. Attention à ne pas déchirer les câbles. Sélectionnez 70V, 50V, ou 4Ω via les cavaliers. Seul un technicien spécialisé peut effectuer les modifications.

4.1.1 Haut-parleurs Public Address

Si aucun haut-parleur 100V n'est utilisé, commutez avant le branchement les sorties haut-parleurs (voir chapitre 4.1). Le schéma 1 (page 3) montre les possibilités de branchement pour des haut-parleurs PA avec transformateur audio.

Attention ! Pour des haut-parleurs PA (schéma 1), la charge totale ne doit pas être supérieure à 120W RMS (PA-4120) ou 240W RMS (PA-4240) par canal, sinon l'amplificateur serait en surcharge et pourrait être endommagé.

Reliez les haut-parleurs en groupe pour chaque zone aux bornes haut-parleurs (9). Veillez à respecter la polarité (bornes + et – ; voir schéma 1). Le branchement Plus du câble haut-parleur est toujours repéré.

4.1.2 Haut-parleurs 4Ω ou groupes de haut-parleurs avec une impédance totale de 4Ω

Avant d'effectuer tout branchement, commutez les sorties sur mode 4Ω (voir chapitre 4.1). Le schéma 2 (page 3) montre pour chaque sortie ampli une autre possibilité d'atteindre une impédance de 4Ω avec les haut-parleurs correspondants.

Reliez les haut-parleurs ou groupes pour chaque zone aux bornes haut-parleurs (9). Veillez à respecter la polarité (bornes + et - ; voir schéma 2). Le branchement Plus du câble haut-parleur est toujours repéré.

4.2 Entrées

Chaque canal peut recevoir via les prises XLR (13) ou les bornes à vis (14) un signal d'entrée distinct. Un signal d'entrée peut être réparti sur plusieurs canaux : enfoncez les touches ROUTING (12) : avec les touches ROUTING 1-2 par exemple, le signal d'entrée est branché en parallèle sur les canaux 1 et 2. Si toutes les touches ROUTING sont enfoncées, le même signal d'entrée est appliqué à tous les canaux. Dans ce cas, n'appliquez le signal qu'à une entrée.

Pour un réglage optimal, un signal de +4 dBu = 1,2 V est nécessaire. La source doit être branchée en symétrique à l'entrée correspondante. On limite ainsi les distorsions. Si la sortie de la source est asymétrique (p. ex. par prises RCA), utilisez en cas de branchement via la prise XLR un adaptateur (p. ex. NA-2MPMF de MONACOR) ou reliez la borne à la borne GND en cas de connexion via les bornes à vis. Reliez le signal au et la masse à GND.

4.3 Marche/Arrêt à distance

Il est possible de faire démarrer ou éteindre l'amplificateur à distance via un interrupteur séparé. Reliez les bornes POWER REMOTE (15) via un cordon 2 pôles à un interrupteur 1 pôle. L'interrupteur principal POWER (6) ne doit pas être enfoncé.

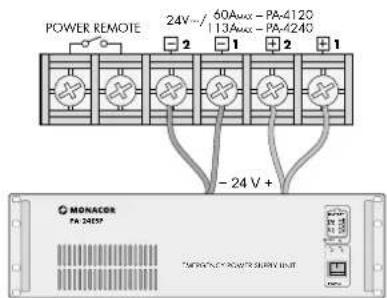

4.4 Alimentation et alimentation de secours

1) Reliez maintenant le cordon secteur (17) au secteur 230 V/50 Hz.
2) Si l'amplificateur doit continuer à travailler en cas de coupure de courant, reliez aux bornes 24V= (16) une alimentation de secours 24V (p. ex. PA-24ESP de MONACOR). L'amplificateur doit être relié à l'unité de courant de secours via quatre câbles. Pour chaque cordon d'une longueur de câble jusqu'à 4m, la section doit être de 10mm ^7 (PA-4240) ou 5mm ^2 (PA-4120) au minimum (par exemple série CPC-... de MONACOR).

POWER REMOTE 24V ~ 60Amax - PA-4120 113Amax - PA-4240 - 24 V + MONACOR PA 24157 *MONACOR * POWER REMOTE INPUT

Remarques : si une tension 24 V de l'unité d'alimentation de secours est présente aux bornes 24V=, l'amplificateur ne peut pas être éteint avec l'interrupteur POWER (6). Il commute en cas de

coupure de courant ou s'il est éteint, automatiquement sur l'alimentation de secours.

Même lorsque l'amplificateur est éteint, il a une faible consommation de courant. Débranchez le cordon secteur de la prise ou dévissez l'unité d'alimentation de secours en cas de non fonctionnement prolongé de l'amplificateur.

5 Fonctionnement

Si l'amplificateur est éteint et si la tension secteur est présente, la LED STAND BY (7) brille.

1) Mettez les 4 réglages LEVEL (4) sur la position «0».
2) Avec l'interrupteur POWER (6), allumez l'amplificateur. La LED STAND BY s'éteint et la LED AC (5) brille. En cas de coupure de courant, et si une tension d'alimentation de secours est présente, la LED DC brille à la place de la LED AC.
Si l'amplificateur doit être allumé à distance via un interrupteur séparé (voir chapitre 4.3), la touche POWER ne doit pas être enfoncée.
3) Réglez les potentiomètres LEVEL (4) pour tous les canaux (zones) sur le volume souhaité. Chaque canal est doté d'un affichage de niveau (3). En cas de surcharge, la LED rouge CLIP correspondante brille. Réduisez le volume avec le potentiomètre correspondant.

6 Circuits de protection

L'amplificateur est protégé aux entrées par un filtre passe-haut 50Hz contre les ronflements et par un filtre passe-bas 30kHz contre les interférences hautes fréquences. D'autres circuits de protection sont prévus contre les surcharges et surchauffes. Lorsqu'un circuit de protection est activé, la LED PROT (2) du canal correspondant brille, le canal est muet :

1. pendant 1 seconde environ après la mise sous tension (temporisation d'allumage)
2. pendant 1 seconde environ après l'arrêt
3. en cas de surcharge
4. en cas de surchauffe ; la LED TEMP (1) s'allume.

Si une des LEDs PROT s'allume pendant le fonctionnement ou ne s'éteint pas après l'allumage, éteignez l'amplificateur et résolvez le problème.

Caractéristiques techniques page 18

Tout droit de modification réservé.
