Tipo de producto	Lavadora
Marca	Teka
Modelo	TKD 1270 T
Capacidad máxima de carga	7 kg
Dimensiones (Al x An x Pr)	84,5 x 59,6 x 52,7 cm
Tensión de alimentación	220-240 V / 50 Hz
Corriente nominal	10 A (fusible recomendado)
Presión de agua requerida	0,1 - 1 MPa (1-10 bar)
Programas de lavado	Algodón 90°C, Ecológico 80°C, Algodón 60°C, Sintético 60°C, Sintético 40°C, Lana 40°C, Seda/Delicado 30°C, Mixto 30°C, Rápido 60 min, Súper rápido 12 min, Aclarado, Centrifugado, Vaciamiento
Funciones adicionales	Prelavado, Planchado fácil, Parada con agua en cuba, Lavado rápido, Inicio diferido, Seguridad infantil
Sistema de distribución de detergente	Twinjet con inyección directa
Detección de carga	Automática (ajusta el programa)
Velocidad de centrifugado	Ajustable de 0 a máx (según programa)
Pantalla	Indicador electrónico (temperatura, tiempo restante, códigos de error)
Tipo de carga	Frontal (puerta)
Nivel sonoro	No especificado
Clase energética	No especificada
Consumo de agua	Variable según programa
Mantenimiento	Limpieza de los filtros de entrada de agua, filtro de bomba, cajetín de productos, sifón, tambor y carrocería
Seguridad	Bloqueo infantil, parada automática en caso de error, protección contra sobrecalentamiento (general)
Accesorios incluidos	Tornillos de cierre de plástico para el transporte, manguera de entrada de agua, manguera de desagüe
Piezas de repuesto disponibles	Filtros, mangueras, juntas (a través de servicio autorizado)
Reparabilidad	Debe ser realizada por un técnico autorizado
Uso previsto	Doméstico únicamente (garantía no válida para uso profesional)
Normas	Conforme a la norma EN60456

Preguntas frecuentes - TKD 1270 T TEKA

¿Cómo instalar la lavadora Teka TKD 1270 T?

Retire los tornillos de sujeción traseros, ajuste las patas para nivelar la máquina, conecte la manguera de entrada de agua (presión 0,1-1 MPa), conecte la manguera de desagüe a 60-100 cm del suelo, y enchufe el cable de alimentación a una toma con tierra (10 A).

¿Qué hacer si la máquina no arranca?

Verifique que la máquina esté enchufada, los fusibles estén en buen estado, haya corriente, la puerta esté bien cerrada (clic), y que el selector de programas no esté en la posición Apagado (O). Presione el botón Encendido/Apagado.

¿Cómo limpiar el filtro de la bomba de desagüe?

Desenchufe la máquina y cierre el grifo. Deje enfriar el agua, abra la tapa del filtro, desenrosque el filtro, límpielo con agua, y vuelva a colocarlo. Realice esta operación cada 2 a 3 meses.

¿Cómo activar la seguridad infantil?

Presione simultáneamente los dos primeros botones del panel de control durante más de 3 segundos. La pantalla muestra 0:-n para confirmar. Para desactivar, repita la misma operación.

¿Cuál es la capacidad máxima de ropa de la máquina?

La capacidad máxima es de 7 kg de ropa seca. No supere esta carga para evitar vibraciones y un lavado ineficaz.

¿Cómo limpiar el cajetín de productos?

Tire del cajón de detergente hasta el tope, luego presione la tapa del sifón mientras retira el cajón. Límpielo con un cepillo de dientes viejo y agua. Limpie también el sifón del suavizante.

¿Qué hacer en caso de formación excesiva de espuma?

Presione Encendido/Apagado para detener el programa. Disuelva una cucharada de suavizante en 1/2 litro de agua y viértalo en el cajetín de productos. Espere de 5 a 10 minutos, luego reinicie. Use menos detergente en el futuro.

¿Cómo usar la función de inicio diferido?

Seleccione el programa y las funciones deseadas. Presione dos veces la tecla Menú para acceder al ajuste de la hora de inicio. Use la tecla Seleccionar para definir el retardo (hasta 23 h). Espere 5 segundos para confirmar.

¿Qué significa el código de error E01?

El código E01 indica que la puerta no está correctamente cerrada. Cierre la puerta presionando hasta oír un clic. Si el problema persiste, desconecte la máquina y contacte al servicio autorizado.

¿Cómo descalcificar la lavadora?

El manual no menciona una descalcificación específica. Sin embargo, puede usar un producto anticalcáreo adecuado para lavadoras, siguiendo las instrucciones del fabricante. Limpie regularmente los filtros para evitar la acumulación de cal.

MANUAL DE USUARIO TKD 1270 T TEKA

MANUAL DE INSTRUCCIONES DE LAVADORA TKD 1270 T

SECCION 1: ANTES DE USAR LA LAVADORA

• Normas de seguridad

- Recomendaciones

SECCION 2: INSTALACION

• Quitar los tomillos de transporte
• Ajuste de las patas
- Conexión eléctrica
- Conexión a la toma de agua
- Conexión a la toma de desagüe

SECCION 3: ESPECIFICACIONES TECNICAS

SECCION 4: PANEL DE CONTROL

• Botón de encendido y apagado (on/off)
- Señal luminosa
• Batones de funciones
• Rueda de ajuste de la temperatura

SECCION 5: LAVANDO SU COLADA

• Antes de lavar
• Operando con la máquina

SECCION 6: MANTENIMIENTO Y LAVADO

• Filtros de la toma de agua
- Filtro de la bomba
• Dispensador de detergente
- Tapón del sifón
- La caja
• El tambor
- Cómo quitar la cal de su máquina lavadora

SECCION 7: INFORMACION DRACTICA

SECCION 1: ANTES DE USAR SU LAVADORA

NORMAS DE SEGURIDAD

• No use enchufes múltiples o alargadores.
• No introduzca un enchufe con el cable dañado o roto en el enchufe de la pared
• Si el cable estuviera dañado, deberá ser substituido por el fabricante o por el Servicio Técnico autorizado más cercano, a fin de evitar una avería.
• Nunca quite el enchufe de la pared tirando del cable del mismo.
  Desenchufe sujetando desde el mismo enchufe.
• No enchufe a la toma de corriente con las manos húmedas o
  moiadas
• Nunca toque la lavadora con las manos o los pies húmedos o mojados.
• Nunca abra el cajón del dispensador del detergente mientras este esté en funcionamiento.
• Nunca fuerce la puerta de la lavadora para abrirla, mientras la máquina esté funcionando.
• La máquina puede alcanzar temperaturas muy elevadas mientras está funcionando. Nunca toque el tubo de desagüe de la máquina o del agua mientras esté funcionando la misma.
• En caso de que detecte cualquier fallo, lo primero que debe hacer es desenchular la máquina y cerrar la toma del agua. No intente nunca reparar una avería por su cuenta. Por favor, en este caso, contacte con su Servicio Técnico autorizado más cercano.

• No se olvide de que el material de embalaje de su máquina puede

• Si no va a usar su lavadora durante un tiempo prolongado, desenchufe la máquina, cierre la toma de agua de la pared, y deje el ojo de buey (la puerta) abierta, a fin de mantener el interior seco. De esta manera evitará usted posteriores olores desagradables.

• Como resultado de los procesos de control de calidad, podría quedar una determinada cantidad de agua en su máquina. Esto no es dañino ni peligroso para su máquina.

SECCION 2: INSTALACION

Debe prestar mucha atención a los siguientes asuntos, antes de usar su máquina lavadora.

QUITAR LOS TORNILLOS DE TRANSPORTE

• Los tomillos de transporte, que están localizados en la parte trasera de la máquina, tienen que ser quitados antes de hacer funcionar la máquina.
• Allojar los tomillos en el sentido de las agujas del reloj, con una llave inglesa apropiada (DIBUJO 1)
• Quite los tornillos de la máquina tirando de ellos (DIBUJO 2)
• Inserte los tapones que encontrará en la bolsa de accesorios, en lo agujeros que quedan tras quitar los tornillos de transporte. (DIBUJO 3)
• Los tornillos de transporte que acaba de quitar, deberían ser guardados a mano, por si tuviera que volver a transportar la máquina en cualquier otro momento.

DIBUJO 1

DIBUJO 2

DIBUJO 3

• Usted puede ajustar el balance de las patas de su máquina.
• En primer lugar, afloje la tuerca de ajuste plástica.
• Ajuste a su gusto, girando las patas de modo que estas suban hacia arriba y hacia abajo.
• Una vez que haya conseguido el balance equilibrado, apriete la tuerca plástica de ajuste de nuevo, de modo que gire hacia arriba.
• Nunca ponga cartones, tacos de Madera o materiales similares debajo de la máquina para equilibrar las irregularidades que pudiera haber en el suelo donde está instalada.

CONEXION ELECTRICA

- Su máquina lavadora trabaja con 220-240V y 50Hz.

• Su máquina se entrega con un enchufe especial, que ha sido colocado junto al cable de red de su máquina lavadora. Este enchufe deberá ser conectado siempre, a una toma de tierra con 10 amperios. El valor del fusible de corriente de la línea eléctrica a la que se conecta la máquina, debe ser también de 10 amperios. Si usted no tiene suficiente enchufes y fusibles en su casa, encargue a un electricista cualificado que se los haga en la pared.

• Nuestra compañía no se hará responsable de cualquier daño que pudiera ocurrir como consecuencia de usar la máquina sin

• Una vez que todas las conexiones están realizadas, verifique que no hay ninguna fuga en las juntas de conexión, abriendo el grifo de la pared hasta el máximo.

• Asegúrese de que las tuberías de la toma de agua, no están excesivamente dobladas, rotas o picadas.
• Sitúe la toma de agua a 3/4 de la capacidad del grifo.

• Asegúrese de que los tubos de la toma de agua no están excesivamente doblados, "estrangulados", picados o estirados de más.
• El tubo del desagüe debería ser montado a una altura mínima de 60 cm y una altura máxima de un metro del suelo.
• El final del tubo de desagüe, debería ser conectado de manera directa a un aparato especial montado en la tuerca de salida.
• Nunca intente extender la tubería de desagüe de su máquina, añadiendo partes extras por su cuenta.

SECCION 3:ESPECIFICACIONES TECNICAS

Máxima capacidad de lavar ropa seca (kg) 7
Carga máxima recomendada (kg) 6,5
Altura (cm) 84,5
Anchura (cm) 59,6
Profundidad (cm) 52,7

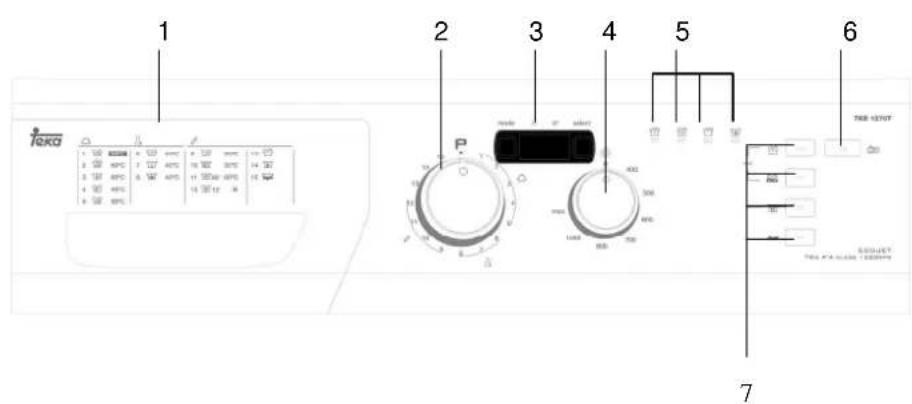

SECCION 4: PANEL DE CONTROL

1- Dispensador del detergente 6- Start/pausa y botón de cancelación
2- Selector de programas 7- Botones de las funciones
3- Indicador electrónico
4- Selector velocidad centrifugado
5- Luz indicadora de operación de lavado

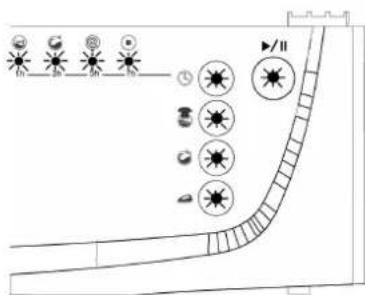

BOTON DE START/PAUSA

Este botón se usa para iniciar un programa seleccionado, o dejar un programa en proceso en modo de pausa.

- Presionando el botón de Start o cualquier otro botón de una función, se conectan las luces que podrá encontrar encima de los botones en el panel de control. Estas luces indican las fases de lavado de los programas. Cuando una de estas luces está encendida, esto significa que el programa en cuestión está en funcionamiento en ese momento. La luz se apagará cuando un botón de una función o el botón de Start sea presionado, o cuando la función seleccionada haya terminado su operación.

Usando el botón de menu, usted puede acceder a las funciones para ajustar la temperatura y el momento de inicio del programa de su máquina.

select

BOTON DE SELECCION

Con el botón de selección, usted puede cambiar las funciones para ajustar la temperatura y el momento de inicio del programa, en cualquier momento que usted desee.

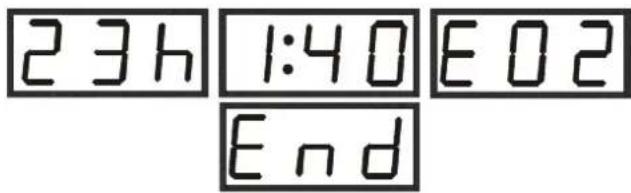

INDICADOR ELECTRONICO

Con la ayuda del indicador electrónico, usted puede ajustar la temperatura y el momento de inicio del programa, así como el tiempo en el que la máquina habrá completado el proceso de lavado. El indicador electrónico le avisará mostrando un icono de error en su indicador, en el caso de que hubiera algún error durante el proceso de lavado de su máquina, y al mismo tiempo le informa una vez que el programa ha finalizado, mostrando la palabra "END" en su indicador.

BOTONES DE FUNCION

Antiarrugas (mantenimiento de aclarado)

Se recomienda usar esta función cuando las prendas que vaya a lavar no puedan ser sacadas inmediatamente después de finalizado el programa.

De esta manera podrá evitar la aparición de arrugas. Cuando este botón es presionado, la última agua utilizada para el aclarado, no se desagua. Para que el programa continúe desde el punto en el que se quedó, vuelva a presionar el mismo botón.

Si usted no quiere que sus prendas delicadas sean centrifugadas, o quiere que lo sean delicadamente, gire el selector de programas hasta la posición O (off). Lleve el selector de programa hasta uno de los programas de desagüe o centrifugado que usted desee, y pulse el botón de start/pausa. Si el programa que ha seleccionado, es un programa de desagüe, su máquina desaguará el agua que esté en la máquina. Si usted ha seleccionado un programa de centrifugado, su máquina realizará la operación de centrifugado, y posteriormente, finalizará el programa.

Fácil planchado

Por medio de esta función, puede asegurarse de que sus prendas salgan de la máquina menos arrugadas.

BOTON DE PRELAVADO

Con esta función, usted puede activar una operación adicional de lavado para la ropa muy sucia. Cuando use esta función, usted debe poner detergente en el dispensador de prelavado del compartimento para detergentes. Si las prestaciones de las funciones adicionales de su máquina contienen esta opción, y usted va a proceder a lavar su colada con un programa de prelavado, la bombilla situada encima del botón de la función, se encenderá de manera automática. Incluso si usted vuelve a presionar el botón de esta función para cancelar la misma, esta no será cancelada. Aunque usted presione el botón de función para cancelar esta prestación, dicho proceso no se llevará a cabo si se está realizando una función de lavado con operación de pre lavado.

Lavado económico

El propósito de esta función es el de ahorrar energía a través del descenso de la temperatura y el incremento en un cierto valor del tiempo de lavado del programa de lavado seleccionado. Su máquina dispone también de un sistema de detección automática de carga. Si realiza una carga a media capacidad o menos, su máquina lo detectará y modificará el flujo del programa. En tal caso, el piloto de “lavado rápido” se encenderá para mostrarle que se ha detectado la situación de media carga. Si no desea que el flujo del programa se modifique, pulse el botón “lavado rápido” de nuevo para cancelar la detección. La máquina aplicará entonces el flujo normal del programa y no será posible activar de nuevo el “lavado rápido” para este ciclo.

ATENCION!

Si usted ha olvidado usar una función adicional y la máquina ya ha comenzado el proceso de lavado, presione el botón de la función adicional que usted quiere seleccionar; Si la luz indicadora situada sobre el botón se mantiene encendida, la función adicional que usted ha seleccionado pasará a activarse. Si por el contrario se enciende durante unos segundos y de pronto se apaga, la función adicional que ha escogido no se activará.

NOTA: Nuestro productos contienen tarjetas electrónicas, y botones táctiles. Una ligera presión sobre estos botones, será suficiente para activar las funciones deseadas.

SELECTOR DE CENTRIFUGADO

Por medio del selector de centrifugado, usted puede ajustar la velocidad del proceso de centrifugado de sus prendas. El intervalo de ajuste comprende desde 0 (no centrifugado), hasta el máximo nivel de revoluciones que pueda alcanzar su máquina.

NOTA: Realice el proceso de centrifugado de sus prendas delicadas y sensibles en el modo más apropiado.

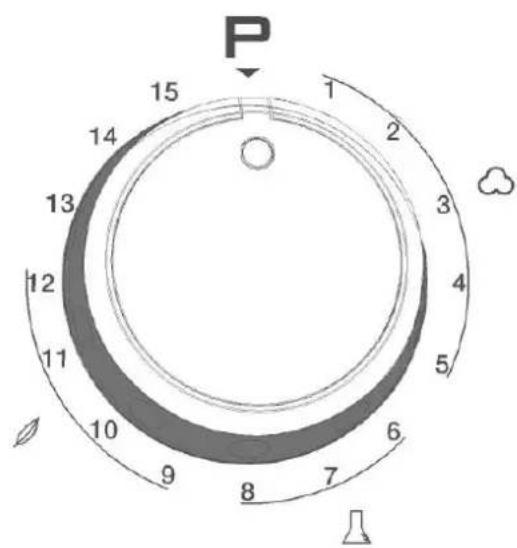

SELECTOR DE PROGRAMAS

El selector de programas le permite seleccionar el programa que desee emplear para lavar sus prendas. Puede seleccionar el programa deseado girando el selector de programas en ambas direcciones. Asegúrese de que la marca de ajuste del selector de programas esté situada exactamente sobre el programa que desee seleccionar. Al poner el selector de programas en la posición P (parada), la máquina llevará a cabo la operación de drenaje con el fin de finalizar (cancelar) el ciclo del programa. Una vez completado el drenaje, la máquina pasará al modo en espera. A continuación podrá seleccionar otro programa que desee poner en marcha.

- Abra la entrada de agua.

Primer ciclo de lavado

Podrá haber restos de agua en su máquina después de ser efectuados los respectivos tests de fábrica, por lo que el primer lavado deberá ser efectuado sin ropa dentro de la máquina.

Coloque la mitad de la cantidad normal de detergente (mitad de un vaso), en el compartimento 2 y seleccione el programa para algodón a 95 ^o

ANTES DE PROCEDER A LAVAR

Separación de su ropa sucia

• Separe su ropa de acuerdo con su tipo (algodón, sintético, delicado, lana, etc.), temperaturas de lavado y nivel de suciedad.
• Nunca lave su ropa blanca y su ropa de color juntas. Su ropa podrá quedar desteñida e inservíble.
• Como su ropa nueva tiene que desprender colorante durante el primer lavado, lávela siempre de manera separada, pues podría dañar el resto de sus prendas.

• Tenga cuidado de no dejar piezas metálicas en los bolsillos de sus prendas. Quite cualquier pieza metálica de los bolsillos antes de meter la ropa en la lavadora.

• Cierre las cremalleras y abroche los botones de las prendas que vaya a lavar.

• Quite los ganchos metálicos o de plástico de su cortinas, o colóquelas para lavarias, dentro de una bolsa preparada para este tipo de lavado.
• Coloque las prendas tales como pantalones, tejidos, camisetas y prendas delicadas, al revés.
• Lave su pequeña colada como por ejemplo calcetines o pañuelos dentro de una bolsa de lavado.

Lavado hasta 90 °C

Lavado hasta 60 °C

Lavado hasta 30 °C

No lavable en máquina

Colocación de las prendas dentro de la lavadora

- Abra el ojo de buey (puerta) de su máquina lavadora

• Coloque sus prendas en la lavadora de la manera más extendida posible.
  • Coloque sus prendas una a una, separadamente.
• Cuando dierre la puerta de su máquina lavadora, asegúrese de que ninguna prenda ha quedado pillada entre el tambor y la puerta.
• Cierre la puerta de su máquina lavadora ajustándola correctamente. De otro modo, la máquina lavadora no comenzará con el proceso de lavado.

Llenado de detergente dentro de la máquina lavadora

La cantidad de detergente que usted debería poner dentro del dispensador de su máquina lavadora, depende de los siguientes criterios:

• El consume de detergente cambiará de acuerdo con el nivel de suciedad que tengan sus prendas. Para prendas que no estén excesivamente sucias, no es necesario el ciclo de prelavado; ponga una pequeña cantidad de detergente en el compartimento dispensador (número 2).

• Para el caso de ropa excesivamente sucia, seleccione un programa que incluya ciclo de prelavado, llene ¼ de la capacidad del compartimento 1 del dispensador de detergente, y coloque el resto de detergente en el compartimento 2.

• Así como la cantidad de ropa introducida en la máquina vaya incrementando, la cantidad de detergente también incrementará. Coloque el suavizante en el compartimento destinado a tal fin del dispensador de detergente. No exceda el límite marcado como MAX. Si esto ocuriera, el suavizante se mezclaria con el agua de lavar a través del sífón.

• Los suavizantes de alta densidad deberían ser diluidos con algo de agua, antes de rellenar el dispensador. Esto es así porque los suavizantes de alta densidad podrían obstruir el silón y dificultan el flujo del suavizante.
• Usted puede usar detergentes líquidos en todos los programas sin prelavado. Para ello, coloque el detergente líquido en el Segundo compartimento del dispensador de detergentes, y coloque la cantidad de detergente de acuerdo con los niveles del compartimento.

ACTIVACION DE LA MAQUINA

Selección de programa y funciones

Seleccione los programas y las funciones adicionales más apropiadas para su colada, con la ayuda de las tablas que se muestran en las páginas 23

Botón de Start/Pausa

Presionando este botón, usted puede iniciar el programa que haya

seleccionado, o poner un programa en proceso en el estado de pausa.

Cuando el programa que previamente ha seleccionado comienza a funcionar,

la luz situada sobre el botón de start/pausa comenzará a ludir.

Cuando desee usted poner un programa seleccionado en pausa, bastará con presionar el botón start/pausa una vez. La luz situada encima de dicho botón, comenzará a lucir de manera intermitente. Para volver a utilizar el programa desde el punto en el cual lo dejó al seleccionar la pausa, bastará con presionar el botón de start/pausa una vez más.

INICIAR EL PROGRAMA

- Ajuste el botón del programa hasta el programa que usted desea seleccionar.

- Si el programa que usted ha seleccionado es un programa de lavado, la luz de operación de lavado, emitirá un flash

- Si el programa que usted ha seleccionado es un programa de aclarado, centrífugado o desague, las luces correspondientes a dichas funciones, emitirán un flash

Selección de una función adicional

- Ajuste el botón de programa hasta la posición del programa que usted desea seleccionar

- Si el programa que usted ha seleccionado se trata de un programa de lavado, en este caso se iluminará la luz correspondiente a la operación de lavado.

- Si el programa que usted ha seleccionado se trata de un programa de aclarado, centrifugado o desagüe, las luces indicando el correspondiente programa, se iluminarán.

Para seleccionar una función adicional:

- Presione una vez sobre el botón de la fucnión adicional que usted desea seleccionar.

Si la luz situada sobre el botón de la función se mantiene encendida, esto significa que usted ha

Cancelación de un programa

Si usted desea que un determinado programa en funcionamiento finalice tempranamente:

• Selector de programas en la posición P (parada).
• Su máquina llevará a cabo el drenaje necesario para la finalización del programa, y a continuación finalizará el programa.
• El indicador electrónico mostrará "END".

Finalización del programa

• Su máquina se parará automáticamente cuando el programa que usted haya seleccionado, termine.
• El indicador electrónico mostrará la palabra "END".
• Vaya, pormedio del botón de programas, hasta la posición STOP (off).
• El cierre de seguridad de su máquina quedará liberado aproximadamente dos minutos después de que el programa haya finalizado. A partir de ese momento, usted podrá abrir la puerta y sacar la colada simplemente tirando del asidero de la puerta, en dirección hacia usted.
• Una vez que usted haya sacado toda su colada del interior de la máquina, deje la puerta abierta con el objeto de que el interior de la lavadora pueda secarse más fácilmente.
  • Desenchufe la máquina.
  • Cierre la toma de agua.

AJUSTE DE LA TEMPERATURA DE LAVADO DEL AGUA

Para poder ajustar la temperatura:

• Presione en el botón una sola vez, después de haber seleccionado el programa que quiere ejecutar, y la o las funciones adicionales que quiere usar.
• El indicador electrónico le mostrará la temperatura standard para el programa que usted ha seleccionado.
• Usted podrá reducir el valor de esta temperatura, hasta alcanzar aquel nivel que usted prefiera, por medio del uso del botón.

• En el caso de que usted deseara lavar la ropa con agua fría, presione el botón de selección repetidamente hasta que el indicador electrónico muestre la clave "CLD".
• En el caso de que usted se hubiera pasado del valor de temperatura deseado, no se preocupe y continúe presionando el botón hasta volver a alcanzar el valor deseado.

Si usted deja de presionar el botón durante un periodo de tiempo superior a cinco segundos, el menú del indicador electrónico volverá a la fase de inicio (Start).

Los niveles de temperatura de lavado, son mostrados en la Tabla 2. Si no se hace ningún ajuste de temperatura, la operación de lavado se realizará a la máxima temperatura, en dependencia de las características del programa seleccionado.

AJUSTE DEL MOMENTO DE INICIO DEL PROGRAMA

Para ajustar el momento de inicio del programa de su máquina:

• Presione en el botón del menú dos veces, después de haber seleccionado el programa que quiera ejecutar, y la o las funciones adicionales que requiera para el mismo.
• Podrá observar en el indicador electrónico, el mensaje "0 h".
• Especifique en cuántas horas usted desea que el programa que ha seleccionado se inicie. Para ello deberá usar el botón de selección.
• El retardo del comienzo del proceso de lavado puede ajustarse entre 1 y 23 horas.
• Para ajustar el retardo de tiempo:
• Ajuste el plazo de retardo que usted prefiera por medio del uso del botón de selección.
• El indicador electrónico parpadeará la letra "h" a continuación del tiempo que usted haya

Si usted se ha pasado al presionar el botón, y deseaba un retardo inferior, no se preocupe y continúe presionando el botón de selección hasta volver a alcanzar el valor que deseaba en un principio.

Si durante más de cinco segundos usted no presiona cualquier botón de este menú, el indicador electrónico volverá a la posición de inicio.

Bloqueo de seguridad para niños

Su máquina dispone de un bloqueo para niños, destinado a evitar que el funcionamiento de un programa se vea afectado por la pulsación de un botón durante la operación de lavado. El bloqueo para niños se activará manteniendo pulsados a la vez los botones de función primero y segundo del panel de control durante por lo menos tres segundos. Al activarse, el indicador electrónico parpadeará con la indicación "0:-n" y posteriormente volverá a su posición anterior. En caso de que se pulse algún botón, el indicador electrónico le avisará mostrando "0:-n". Para desactivar el bloqueo para niños, deberá pulsar los mismos botones durante por lo menos tres segundos. Cuando el bloqueo deje de estar activo, el indicador electrónico mostrará "0:-n" durante un momento. Una vez el programa haya finalizado, el bloqueo para niños se desactivará automáticamente.

Gracias al sistema Twinjet, la mezcla de agua y detergente se inyecta directamente en la ropa mediante un mecanismo rociador doble, con lo que se mejora la eficacia del lavado.

PROGRAMA	Compart de Detergente	Capacidad Máxima de Carga en Seco (kg)	Tipo de Prendas Explicación
1-ALGODÓN A 95°(ANTIBACTERÍAS)	2	7	Puede hacer funcionar la máquina en este programa, sin cargar, desactivando el impacto de los miocorganismos. Tejidos de algodón e hilo resistentes a altas temperaturas y sucios.	Ropa interior, sábanas, mantelería, camisas, camisetas y toallas
2-ROPA SUCIA A 60°(PRELAVADO)	1+2 7 Tejidos de algodón o hilo muy sucios.
"3-ECOLAVADO A 60°	2 7 Tejidos sucios de color o hilo.
4-ALGODON A 40° A+ A 2 7			Alto rendimiento en el lavado con un consumo energético mínimo. Tejidos sucios de color o hilo.
5-HIGIENE A 30° 2 5			Este programa mata las bacterias a 30°C, y puede utilizarse para tejidos de color poco sucios o prencias de bebé.
6-SINTETICOS A 60°	2	3,5	Tejidos delicados sintéticos (o mezcla de sintéticos) muy sucios	Calcestines de nylon o blusas
7-SINTÉTICOS A 40°	2	3,5	Tejidos delicados sintéticos (o mezcla de sintéticos) sucios
8-LANA'LAVADO A MANO A 40°	2 2,5		Ropa sintética o mezcla de sintéticos, lana, algodón lavable a mano, poco sucios.	Levado a mano de toda la colada
9-SEDA'DELICADOS A 30°	2 2,5		Ropa con mezcla de seda, lana a mano o a máquina, lavado en frio y poco sucia.	Mezcla de seda, camisas, blusas, políster, poliamidas, tejidos mixtos
10-LAVADO MIXTO A 30° 2 3,5			En este programa se puede mezcolar ropa sucia de hilo y color, sintéticos y/o algodón teriido.	Ropa interior, sábanas, mantelería, camisas, camisetas y toallas
11-LAVADO RÁPIDO A 60° 60 MIN.	2	3	En este programa de 60 minutos se puede mezclar ropa sucia de hilo, color y algodón e 60°C.
12-SUPER RAPIDO 12 MIN.	2	2	En este programa súper corto de 12 minutos se puede lavar ropa ligeramente sucia de algodón, color e hilo. Nota: Tenga en cuenta que al ser un lavado muy corto, debe poner menor cantidad de detergente de lo habitual en otros programas. Si la máquina detecta una carga irregular, el programa de lavado durará más tiempo. Podra abrir la puerta de la lavadora cuando hayan pasado 2 minutos después de acabar el programa. (Estos 2 minutos de espera no están incluidos dentro del tiempo de lavado.)
13-ACLARADO	Si necesita un aclarado extra en la colada tras el lavado, podrá utilizar este programa para todo tipo de tejidos.
14-CENTRIFUGADO	Si necesita un centrifugado extra en la colada tras el lavado, podrá utilizar este programa. Le recomendamos no utilizar este programa para ropa delicada o tejidos de lana.
15-ESCURRIDO	Este programa sirve para escurrir el agua sucia del interior, tras el programa de lavado de la máquina. También, si desea escurrir el agua de la lavadora antes de acabar el programa, podrá utilizar este programa.

• Desenchufe su máquina.

• Cierre la toma de agua.

FILTROS DE LA TOMA DE AGUA

En la parte de la toma de agua de su máquina, en la rosca de dicha toma y al final de las válvulas de la toma de agua, hay unos filtros para prevenir la entrada de suciedad y materiales extraños junto con el agua que entra en la máquina. Si la máquina no puede recibir suficiente cantidad de agua incluso si su toma de agua está abierta, dichos filtros deberían ser limpiados.

• Quite la rosca de la toma de agua.
• Quite los filtros que se encuentran en las válvulas de las tomas de agua, usando unas pinzas, y limpielo con un cepillo.
• Limpie los filtros de las roscas de toma de agua localizados en la parte de la toma, quitándolos manualmente junto con el sello.
• Después de limpiar los filtros, usted podrá volverlos a poner de la misma manera que los quitó.

El sistema del filtro de la bomba prolonga la vida útil de la bomba, la cual se utiliza para evacuar el agua sucia. Evita que la peíusa penetre en la bomba. Se recomienda efectuar la limpieza del filtro cada 2-3 meses. Para realizar la limpieza del filtro de la bomba:

¡PRECAUCION!

Peligro de resultar quemado

Desde el momento que el agua entra, la bomba puede estar caliente; espere a que se enfrié antes de manipular.

DISPENSADOR DEL DETERGENTE

Los detergents pueden dejar sedimentos en su compartimento destinado a ellos. Para limpiar los sedimentos, saque el dispensador de detergentes de cuando en cuando, y limpielo con la ayuda de un cepillo de dientes viejo, y mucha agua. Para retirar el cajón dispensador de detergente:

• Tire del cajón dispensador de detergente hasta el final (IMAGEN-1)
• Levante la parte frontal del cajón dispensador de detergente y continue tirando hasta que el mismo salga (IMAGEN-2)
• Lávelo con un cepillo de dientes Viejo, y con una cantidad suficiente de agua.
• Retire el detergente que estuviera ahí pegado, a fin de evitar que el mismo vaya para dentro de la máquina.

Después de secar el cajón dispensador de detergente, vuelva a colocarlo para dentro.

ENTRADA DEL SIFÓN

Saque el dispensador de detergentes. Mueva la conexión del sitón y limpie los residuos del suavizante con decisión. Coloque de nuevo el sitón, una vez limpio, en su lugar. Verifique que ha quedado colocado adecuadamente.

LA CABINA DE LA LAVADORA

Limpie la superficie exterior de la cabina de su máquina con agua templada, y con productos de limpieza que no dañen la cabina. Después de aclarar con agua limpia, pase un paño suave y seco.

¡ATENCION!

Si la máquina lavadora está instalada en una localidad donde la temperature ambiente puede bajar de 0°C, realice las siguientes operaciones cuando la máquina no esté en uso:

• Desconecte la máquina.
• Cierre la toma de agua y tire de la o las tomas de agua.
- Coloque el final de las tuberías de desagüe y la stomas de agua en un recipiente en el suelo.
- Ajuste la rueda de selección de programas hasta la posición del programa de Desagüe (draining).
- El indicador luminoso de "programa preparado" se encenderá.
- Inicie el programa presionando el botón de Inicio / Pausa.
- Desenchufe su máquina cuando el program finalice (el indicador de programa finalizado está encendido).

Cuando usted haya completado estos procesos, el agua que queda dentro e la máquina lavadora habrá sido desaguada, y de este modo, la formación de hielo dentro de su máquina lavadora podrá evitarse. Cuando usted vuelva a operar con su máquina lavadora de nuevo, asegúrese de que la temperatura ambiente es superior a 0 °C.

EL TAMBOR

No deje elementos metálicos tales como agujas, grapas o monedas dentro de la máxima. Fato abiertos adidas delas meses, mantos y frido en el

ATENCION!

Los productos de eliminación de la cal, contienen sustancias ácidas que podrían alterar el color de su ropa, además de tener un efecto negativo en su máquina lavadora.

SECCION 7:INFORMACION PRACTICA

Bebidas alcohólicas: Las manchas de esta substancia, deberían ser primero lavadas con agua fría, después deberían ser frotadas con glicerina y agua, y aclaradas con agua mezclada con vinagre.

Betún para los zapatos: Las manchas deberían ser ligeramente arañadas sin dañar la prenda, frotadas con detergente, y aclaradas. En el caso de que no quedara eliminada, debería ser frotada con una unidad de alcohol puro (96 grados) mezclado con dos unidades de agua, para después ser limpiado de nuevo con agua templada.

Café y Té: Estire el área manchada de su prenda, en la parte superior de un recipiente, y eche agua tan caliente como su prenda pueda soportar. Si el tipo de prenda que está lavando así lo permite, límpielo con lejía.

Chocolate y Cacao: Deje sus prendas en agua fría y frote con jabón o detergente. Lávelo a la máxima temperatura que su prenda pueda soportar. Si una mancha de aceite permanece después de esa operación, deje la prenda limpiarse en agua oxigenada (en una proporción del 3%).

Pasta de tomate: Después de raspar las piezas secas sin romper el tejido, déjelo en agua fría durante aproximadamente 30 minutos, y límpielo frotando con un poco de detergente.

Salsa de carne o huevo: Elimine los residuos y manchas secas y pase una esponja o paño suave, humedecido con agua fría. Frote con detergente y lave con lejía diluída.

Manchas de grasa y aceite: En primer lugar, pase un trapo por los residuos. Frote la mancha con detergente y lávelo con agua templada mezclada con jabón.

Mostaza: En primer lugar, aplique glicerina en el área manchada. Frote con detergente y entonces lave la prenda. Si la mancha aún permanece, pase un trapo con alcohol (En prendas sintéticas y teñidas, una mezcla de una unidad de alcohol y dos unidades de agua suelen ser usadas).

Restos de sangre: Deje su ropa en agua fría durante aproximadamente 30 minutos. Si la mancha persiste y no desaparece, déjela en una mezcla de agua y amoniaco (tres cucharadas de amoniaco en cuatro litros de agua), durante aproximadamente 30 minutos.

Crema, helados y leche: Deje sus prendas en agua fría y frote el área manchada con detergente. Si la mancha todavía no desaparece, aplique lejía en el tejido de su ropa en una proporción adecuada. (Atención: No use lejía en prendas teñidas).

Moho: Las manchas o restos de moho deben ser limpiadas lo antes posible. La mancha debería ser lavada con detergente, y si aún así no desaparece, debería pasarse un paño con agua oxigenada (en una porción del 3%)

Tinta: Sujete el área manchada bajo agua fria, y espere hasta que el agua tintada termine de salir. Una vez que el agua salga sin color, frote con agua diluida con zumo de limón y detergente. Lave la prenda después de haber esperado unos 5 minutos.

Fruta: Raspe el área manchada de sus prendas, en el borde de un recipiente, y vierta agua fría en el mismo. No vierta agua caliente encima de la mancha. Pase un paño con agua fría y aplique glicerina. Espere por aproximadamente una o dos horas y aclare después de haber pasado un paño con unas pocas gotas de vinagre.

Manchas de hierba: Frote el área manchada con detergente. Si el tipo de tejido admite el uso de lejía, lávelo en lejía. Frote sus prendas de lana con alcohol (Para prendas teriidas, una mezcla de una unidad de alcohol puro y dos unidades de agua).

Mancha de Óleo: La mancha tiene que ser eliminada antes de que la pintura se seque, aplicando disolvente sobre la misma. Una vez hecho esto, debería frotarse con detergente y lavarse la prenda.

Manchas de quemaduras: Si su prenda admite el uso de lejía, usted puede añadir lejía dentro del agua de lavar. Para tejidos de lana, un paño empapado con agua oxigenada debería cubrir la mancha, y debería ser planchado con una prenda seca sobre la mancha. Por último, la prenda debería ser lavada después de ser bien aclarada.

SECCION 8: EVITANDO PROBLEMAS MENORES

Todas las reparaciones que se vayan a llevar a cabo en la máquina, deberían ser realizadas por un Servicio Técnico autorizado. Cuando una reparación es requerida para su máquina de lavar, o usted no es capaz de eliminar el fallo con la ayuda de la información que podrá encontrar a continuación:

FALLO PROBABLE CAUSA		METODOS DE ELIMINACION
Su máquina no funciona.	Está desenchufada. Enchúfela.
	Los fusibles están defectuosos.	Cambie los fusibles.
	No hay electricidad.	Verifique la electricidad en su casa.
	El botón Start/pause no ha sido presionado.	Pressione el botón start/pause.
	La rueda de selección de programas está en la posición O(off)	Gire la rueda de selección de programas al estatus deseado.
	La puerta no está adecuadamente cerrada.	Cierre la puerta adecuadamente. Debería oir un click.
Su máquina no recibe agua.	La toma de agua está cerrada.	Abra la toma de agua.
	La tubería de la toma de agua podría estar doblada.	Verifique la tubería, que no esté doblada.
	El tubo de la toma de agua está obstruído.	Liempe los filtros del tubo de la toma de agua. (*)
	El filtro de la válvula de entrada está obstruído.	Limpie los filtros dela válvula de entrada. (*)
	La puerta no cierra adecuadamente.	Cierre la puerta adecuadamente. Usted debería oir un click.
Su máquina no desagua el agua.	El tubo de desagüe está obstruído o excesivamente doblado.	Verifique el tubo de desagüe.
	El filtro de la bomba está obstruído.	Limpie el filtro de la bomba. (*)
	La ropa no está colocada dentro de la máquina de lavar equilibradamente.	Coloque la ropa dentro de la lavadora ordenadamente y de modo equilibrado.
Su máquina está vibrando..	Las patas de su máquina lavadora no están ajustadas.	Ajuste las patas. (**)
	Los tornillos de transporte no han sido quitados.	Quite los tornillos de transporte. (**)

(*) Vea la sección concerniente al mantenimiento y limpieza de su máquina.

(**) Vea la sección concerniente a la instalación de su máquina lavadora.

FALLO PROBABLE CAUSA		METODOS DE ELIMINACION
Su máquina está vibrando.	Hay poca cantidad de ropa en el interior.	Esto no impide el funcionamiento de su máquina.
	Una cantidad excesiva de ropa ha sido colocada en el interior de la máquina, o est no está colocada de modo equilibrado.	No exceda la cantidad recomendada de ropa, y coloque la misma de manera equilibrada.
	Su máquina toca un objeto raspante.	Proteja su máquina colocándola en una superficie dura.
Excesiva espuma en el dispensador de detergente.	Ha usado demasiado detergente.	Presione el botón de start/pause para parar la espuma. Eche una cucharada de suavizante en medio litro de agua y viertalo en el dispensador de detergente.Presione el botón de start/pause después de 5 ó 10 minutos.Coloque la adecuada proporción de detergente en el siguiente proceso de lavado.
	Ha usado un detergente erróneo.	Use sólo detergentes producidos para máquinas lavadoras automáticas.
El resultado del lavado es malo.	Su ropa está muy sucia para el programa de lavado que seleccionó.	Seleccione un programa adecuado (Ver la Tabla 1)
	La cantidad de detergente no era suficiente.	Use más detergente de acuerdo con las instrucciones del fabricante.
El resultado del lavado no es bueno.	Clothes exceeding the maximum capacity has been filled in your machine.	Put the clothes in your machine in a manner not to exceed its maximum capacity.
	Su agua podría ser dura.	Use la cantidad de detergente de acuerdo con la delcaración del productor del detergente.
	La distribución de las prendas dentro de su máquina lavadora no está bien equilibrada.	Extienda las prendas dentro de su máquina de manera ordenada y equilibrada.
El agua es desaguada de la máquina, tan pronto como queda llena de agua.	El final de la tubería de desagüe, está en una posición muy baja con respecto a la máquina lavadora.	Coloque el tubo de desagüea una altura apropiada.(**)
No se ve nada de agua dentro de la máquina durante el proceso de lavado.	No hay fallo. El agua está en la parte más baja del tambor.	-
Hay restos de detergente en las prendas lavadas.	Partes de algunos detergentes que no se disuelven en agua, podrían pegarse a sus prendas como manchas blancas.	Calibrando su máquina en la posición de Aclarado, se hace un aclarado adicional o eliminación de manchas después de secar la prendca con la ayuda de un cepillo.
Hay manchas grises en las prendas.	Estas manchas podrían estar provocadas por aceite, crema o ungüentos.	En el próximo proceso de lavado, use la cantidad máxima de detergente declarada por el productor del detergente.

(**) Vea la sección concerniente a los procesos de instalación de su máquina lavadora.

FALLO CAUSA	PROBABLE	METODOS DE ELIMINACION
El proceso de centrífugado no llega a realizarse o comienza con retraso.	No hay fallo. El control de balance de la carga puede estar funcionando.	El sistema de control de balance de la carga intentará distribuir sus prendas de una manera homogénea. Una vez que sus prendas estén distribuidas, el paso al procesode centrífugado será realizado. En el siguiente proceso de lavado, coloque sus prendas dentro de su máquina lavadora de una manera bien equilibrada.

SECCION 9: SISTEMA AUTOMÁTICO DE DETECCIÓN DE FALLOS

Su máquina está equipada con un sistema que conjuntamente tomará las necesarias precauciones, y le avisará en el caso de que exista cualquier fallo, por medio de un auto chequeo contínuo durante los procesos de lavado.

CODIGO DE FALLO	PROBABLE FALLO	PROCESO QUE SE REALIZARA
	La puerta no está cerrada adecuadamente.	Cierre lal puerta adecuadamente, hasta que oiga un click. Si el problema persiste, apague la máquina, desenchufe la m áquina, y llame a su Servicio Técnico autorizado más cercano lo más rápidamente posible.

CODIGO DE FALLO	PROBABLE FALLO	PROCESO A LEVAR A CABO
	El nivel de agua de su máquina está por debajo del calentador. La presión de su toma de agua podría estar baja o bloqueada.	Abra el grifo de la toma de agua al máximo. El agua podría estar cortada: verifíquelo. Si el problema persiste, su máquina se parará automáticamente e después de un tiempo. Desenchúfela, cierre la toma de agua, y llame a su servicio técnico autorizado más cercano.
	La bomba ha fallado, el filtro de la bomba está obstruido o la bomba de drenaje está en circuito abierto.	Limpie el filtro de la bomba. Si el problema persiste, llame a su servicio técnico autorizado más cercano.(*)
	Hay una cantidad de agua excesiva en su máquina.	Su máquina realizará un desagüe automáticamente. Una vez que este proceso finalice, apaque su máquina y desenchúfela; cierre la toma de agua y llame a su servicio técnico autorizado más cercano.

(*) Vea la sección referente a la limpieza y mantenimiento de su máquina.

CODIGO DE FALLO	PROBABLE FALLO	PROCESO A LLEVA A CABO
	El motor ha fallado.	Apague la máquina y desenchúfela.Cierre la toma de agua y llame a su servicio técnico autorizado más cercano.

SECCION 10: SIMBOLOS INTERNACIONALES DE LAVADO

Lavado a máquinaa temperatura máxima de 40°C.	No lavar con agua.	Planchado a temperatura baja: máxima 110°C.Seda natural,rayón, acetato o acrílico.	Planchado a temperatura media: máxima 150°C.Lana y mezclas de poliéster.

Planchado a temperatura alta: máxima 200°C. Algodón, lino o viscosa.	No planchar.	No puede secarse en secadora.	Secar colgado de una percha.

Tender sin escurrir.	Secar extendido en plano horizontal.	No utilizar lejia.	Lejia a mano.

INHALT

- Depósito de detergente

• Tampa do sifão

- A caixa

- Otambor

INDICADOR ELECTRÓNICO

SELECCIONADOR DE VELOCIDADE DE CENTRIFUGAÇÃO

- O indicador electrónico exibirá "END".

Fim de programa

- O indicador electrónico mostrará a palavra "END".
