MANUAL DE USUARIO TKE 1400 T TEKA

MANUAL DE INSTRUCCIONES DE LAVADORA TKE 1400 T

SECCION 1: ANTES DE USAR LA LAVADORA

• Normas de seguridad
• Recomendaciones

SECCION 2: INSTALACION

• Quitar los tornillos de transporte
• Ajuste de las patas
• Conexión eléctrica
• Conexión a la toma de agua
• Conexión a la toma de desagüe

SECCION 3: ESPECIFICACIONES TECNICAS

SECCION 4: PANEL DE CONTROL

• Botón de encendido y apagado (on/off)
• Señal luminosa
• Botones de funciones
• Rueda de ajuste de la temperatura
  • Rueda de programas

SECCION 5: LAVANDO SU COLADA

• Antes de lavar
• Operando con la máquina

SECCION 6: MANTENIMIENTO Y LAVADO

• Filtros de la toma de agua
• Filtro de la bomba
• Dispensador de detergente
• Tapón del sifón
• La caja
• El tambor
• Cómo quitar la cal de su máquina lavadora

SECCION 7: INFORMACION PRACTICA

SECCION 8: EVITANDO PEQUEÑOS PROBLEMAS

SECTION 9:SISTEMA DE DETECCION AUTOMATICA DE FALLOS

SECTION 10:SEÑALES INTERNACIONALES DE LAVADO

SECCION 1: ANTES DE USAR SU LAVADORA

NORMAS DE SEGURIDAD

• No use enchufes múltiples o alargadores.
• No introduzca un enchufe con el cable dañado o roto en el enchufe de la pared
• Si el cable estuviera dañado, deberá ser substituido por el fabricante o por el Servicio Técnico autorizado más cercano, a fin de evitar una avería.

- Nunca quite el enchufe de la pared tirando del cable del mismo. Desenchufe sujetando desde el mismo enchufe.

- No enchufe a la toma de corriente con las manos húmedas o mojadas

- Nunca toque la lavadora con las manos o los pies húmedos o mojados.

- Nunca abra el cajón del dispensador del detergente mientras este esté en funcionamiento.

- Nunca fuerce la puerta de la lavadora para abrirla, mientras la máquina esté funcionando.

- La máquina puede alcanzar temperaturas muy elevadas mientras está funcionando. Nunca toque el tubo de desagüe de la máquina o del agua mientras esté funcionando la misma.

- En caso de que detecte cualquier fallo, lo primero que debe hacer es desenchufar la máquina y cerrar la toma del agua. No intente nunca reparar una avería por su cuenta. Por favor, en este caso, contacte con su Servicio Técnico autorizado más cercano.

- No se olvide de que el material de embalaje de su máquina puede resultar peligroso para los niños.

- No permita a los niños jugar con la máquina lavadora.

- Mantenga en todo momento a sus mascotas alejadas de la lavadora.

- Su máquina debe ser utilizada solo por adultos conforme a la información que aparece dentro de este manual.

- Su lavadora está diseñada para un uso doméstico. La garantía quedará invalidada si se usa con fines comerciales.

- No ponga el aparato encima de alfombras que puedan obstaculizar la entrada de ventilación situada en la parte inferior del mismo.

RECOMENDACIONES

- El detergente o suavizante en contacto con el aire durante un tiempo prolongado, los secará y quedarán pegados al dispensador, resultando muy difícil su limpieza. Para evitar esta situación, ponga su detergente y su suavizante en el dispensador, justo antes de proceder a lavar la ropa.

- Es muy recomendable usar solo el programa de prelavado cuando la ropa que vaya a lavar esté muy sucia.

- Por favor, no exceda la capacidad máxima de carga.

• Si no va a usar su lavadora durante un tiempo prolongado, desenchufe la máquina, cierre la toma de agua de la pared, y deje el ojo de buey (la puerta) abierta, a fin de mantener el interior seco. De esta manera evitará usted posteriores olores desagradables.
• Como resultado de los procesos de control de calidad, podría quedar una determinada cantidad de agua en su máquina. Esto no es dañino ni peligroso para su máquina.

SECCION 2: INSTALACION

Debe prestar mucha atención a los siguientes asuntos, antes de usar su máquina lavadora.

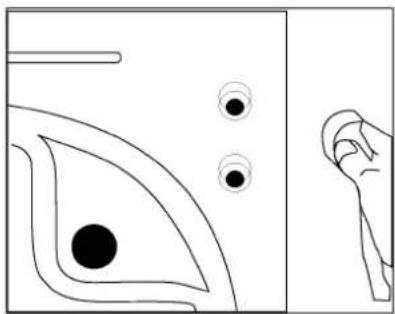

QUITAR LOS TORNILLOS DE TRANSPORTE

• Los tornillos de transporte, que están localizados en la parte trasera de la máquina, tienen que ser quitados antes de hacer funcionar la máquina.
• Aflojar los tornillos en el sentido de las agujas del reloj, con una llave inglesa apropiada (DIBUJO 1)
• Quite los tornillos de la máquina tirando de ellos (DIBUJO 2)
• Inserte los tapones que encontrará en la bolsa de accesorios, en lo agujeros que quedan tras quitar los tornillos de transporte. (DIBUJO 3)
• Los tornillos de transporte que acaba de quitar, deberían ser guardados a mano, por si tuviera que volver a transportar la máquina en cualquier otro momento.

• No coloque nunca su máquina en alfombras o superficies similares.

• Para que su máquina trabaje silenciosamente y sin ningún tipo de vibración, debería ser instalada en una superficie lisa, no resbaladiza y lo suficientemente dura y resistente.

• Usted puede ajustar el balance de las patas de su máquina.

• En primer lugar, afloje la tuerca de ajuste plástica.
• Ajuste a su gusto, girando las patas de modo que estas suban hacia arriba y hacia abajo.
• Una vez que haya conseguido el balance equilibrado, apriete la tuerca plástica de ajuste de nuevo, de modo que gire hacia arriba.
• Nunca ponga cartones, tacos de Madera o materiales similares debajo de la máquina para equilibrar las irregularidades que pudiera haber en el suelo donde está instalada.

• Su máquina lavadora trabaja con 220-240V y 50Hz.
• Su máquina se entrega con un enchufe especial, que ha sido colocado junto al cable de red de su máquina lavadora. Este enchufe deberá ser conectado siempre, a una toma de tierra con 10 amperios. El valor del fusible de corriente de la línea eléctrica a la que se conecta la máquina, debe ser también de 10 amperios. Si usted no tiene suficiente enchufes y fusibles en su casa, encargue a un electricista cualificado que se los haga en la pared.
• Nuestra compañía no se hará responsable de cualquier daño que pudiera ocurrir como consecuencia de usar la máquina sin toma de tierra.
• Inserte el enchufe del aparato en una toma de corriente dotada de toma de tierra a la que pueda acceder con facilidad.

CONEXION A LA TOMA DE AGUA

• Su máquina tiene una toma simple de agua (fría).
• Para prevenir fugas de agua en la juntas de conexión, se ha incluido un sello en el paquete de la tubería de goma. (fije el sello al final de la tubería de la toma de agua, en el lado de dicha toma de agua). (grifo)
• Conecte el final con la rosca de la tubería de la toma de agua, de la máquina lavadora, situada en la parte de atrás de la misma, y el otro extremo, a la toma de agua de su casa. En aquellos casos en los que usted no esté totalmente seguro, deje a un fontanero cualificado hacer todos los trabajos de conexión.

• La presión del agua, de uno a diez bares, permitirá a su máquina lavadora trabajar de la manera más eficiente.(1 bar de presión significa queel agua fluye a un ritmo de más de 8 litros en un minuto, cuando el grifo está abierto al máximo).

• Una vez que todas las conexiones están realizadas, verifique que no hay ninguna fuga en las juntas de conexión, abriendo el grifo de la pared hasta el máximo.

• Asegúrese de que las tuberías de la toma de agua, no están excesivamente dobladas, rotas o picadas.
• Sitúe la toma de agua a 34 de la capacidad del grifo.

• Asegúrese de que los tubos de la toma de agua no están excesivamente doblados, “estrangulados”, picados o estirados de más.

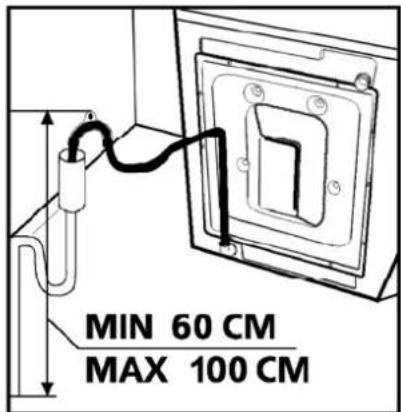

• El tubo del desagüe debería ser montado a una altura mínima de 60 cm y una altura máxima de un metro del suelo.
• El final del tubo de desagüe, debería ser conectado de manera directa a un aparato especial montado en la tuerca de salida.
• Nunca intente extender la tubería de desagüe de su máquina, añadiendo partes extras por su cuenta.

MIN 60 CM MAX 100 CM

SECCION 3:ESPECIFICACIONES TECNICAS

	TKE 1400 T
Máxima capacidad de lavar ropa seca (kg) 7,5
Carga máxima recomendada (kg) 7
Altura (cm) 85
Anchura (cm) 59,6
Profundidad (cm) 60
Máximo ciclo de giro ( rpm ) 1400

(*) El máximo ciclo de giro depende del modelo de máquina lavadora que usted haya elegido.

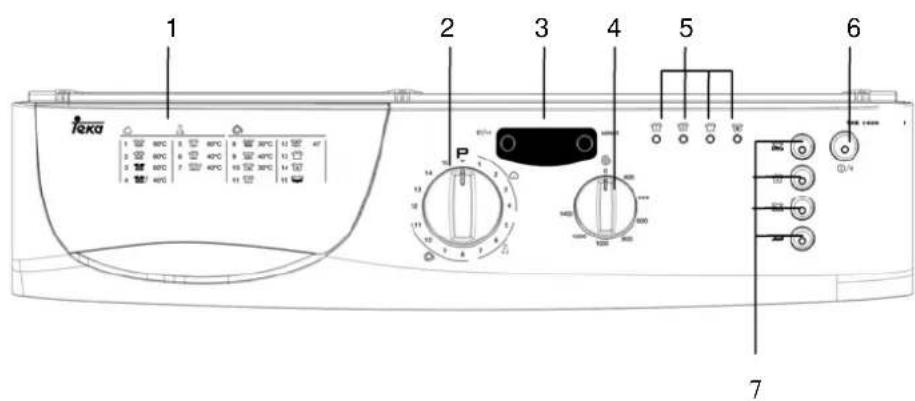

SECCION 4: PANEL DE CONTROL

1 2 3 4 5 6 7 Icka P 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 100 1 2 3 4 5 6

1- Dispensador del detergente

6- Start/pausa y botón de cancelación

2- Selector de programas 7- Botones de las funciones

3- Indicador electrónico

4- Selector velocidad centrifugado

5- Luz indicadora de operación de lavado

BOTON DE START/PAUSA

Este botón se usa para iniciar un programa seleccionado, o dejar un programa en proceso en modo de pausa.

- Presionando el botón de Start o cualquier otro botón de una función, se conectan las luces que podrá encontrar encima de los botones en el panel de control. Estas luces indican las fases de lavado de los programas. Cuando una de estas luces está encendida, esto significa que el programa en cuestión está en funcionamiento en ese momento. La luz se apagará cuando un botón de una función o el botón de Start sea presionado, o cuando la función seleccionada haya terminado su operación.

Usando el botón de menu, usted puede acceder a las funciones para ajustar la temperatura y el momento de inicio del programa de su máquina.

select

BOTON DE SELECCION

Con el botón de selección, usted puede cambiar las funciones para ajustar la temperatura y el momento de inicio del programa, en cualquier momento que usted desee.

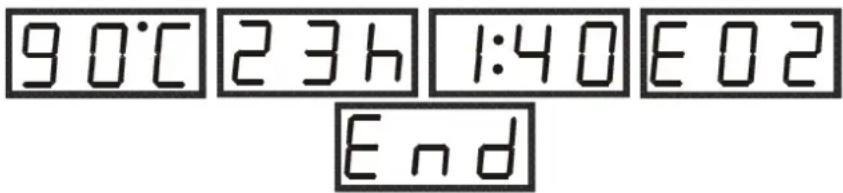

INDICADOR ELECTRONICO

Con la ayuda del indicador electrónico, usted puede ajustar la temperatura y el momento de inicio del programa, así como el tiempo en el que la máquina habrá completado el proceso de lavado. El indicador electrónico le avisará mostrando un icono de error en su indicador, en el caso de que hubiera algún error durante el proceso de lavado de su máquina, y al mismo tiempo le informa una vez que el programa ha finalizado, mostrando la palabra "END" en su indicador.

90°C 23h 1:40 E02 End

BOTONES DE FUNCION

Antiarrugas (mantenimiento de aclarado)

Se recomienda usar esta función cuando las prendas que vaya a lavar no puedan ser sacadas inmediatamente después de finalizado el programa.

De esta manera podrá evitar la aparición de arrugas. Cuando este botón es presionado, la última agua utilizada para el aclarado, no se desagua. Para que el programa continúe desde el punto en el que se quedó, vuelva a presionar el mismo botón.

Si usted no quiere que sus prendas delicadas sean centrifugadas, o quiere que lo sean delicadamente, gire el selector de programas hasta la posición O (off). Lleve el selector de programa hasta uno de los programas de desagüe o centrifugado que usted desee, y pulse el botón de start/pausa. Si el programa que ha seleccionado, es un programa de desagüe, su máquina desaguará el agua que esté en la máquina. Si usted ha seleccionado un programa de centrifugado, su máquina realizará la operación de centrifugado, y posteriormente, finalizará el programa.

Extra aclarado

Usted puede tener un aclarado más, además de los que su máquina realice durante el programa de lavado seleccionado, por medio de esta función.

Fácil planchado

Por medio de esta función, puede asegurarse de que sus prendas salgan de la máquina menos arrugadas.

Lavado económico

Esta función sirve para ahorrar energía, por medio del descenso de la temperatura de lavado, y el aumento del tiempo de lavado del programa seleccionado.

ATENCION!

Si usted ha olvidado usar una función adicional y la máquina ya ha comenzado el proceso de lavado, presione el botón de la función adicional que usted quiere seleccionar; Si la luz indicadora situada sobre el botón se mantiene encendida, la función adicional que usted ha seleccionado pasará a activarse. Si por el contrario se enciende durante unos segundos y de pronto se apaga, la función adicional que ha escogido no se activará.

NOTA: Nuestro productos contienen tarjetas electrónicas, y botones táctiles. Una ligera presión sobre estos botones, será suficiente para activar las funciones deseadas.

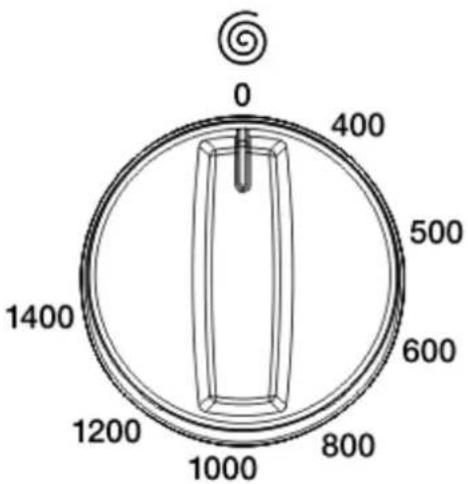

SELECTOR DE CENTRIFUGADO

Por medio del selector de centrifugado, usted puede ajustar la velocidad del proceso de centrifugado de sus prendas. El intervalo de ajuste comprende desde 0 (no centrifugado), hasta el máximo nivel de revoluciones que pueda alcanzar su máquina.

NOTA: Realice el proceso de centrifugado de sus prendas delicadas y sensibles en el modo más apropiado.

0 400 500 600 800 1000 1200 1400

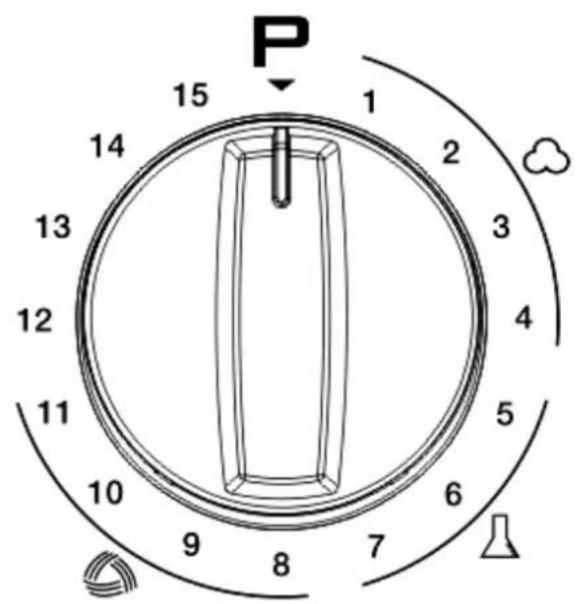

SELECTOR DE PROGRAMAS

Con el selector de programas usted puede seleccionar el programa con el cual desea lavar sus prendas. Usted puede ajustar el proceso de selección de programa girando el selector de programas en ambos sentidos. Usted debe tener cuidado de que el símbolo de ajuste del selector de programas coincida exactamente con el programa que desea seleccionar. Cuando usted coloque el selector en la posición STOP(off), mientras su máquina está funcionando, el programa quedará incompleto.

P 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1

SECCION 5: COMO LAVAR SU ROPA

• Enchufe su máquina lavadora.
• Abra la entrada de agua.

Primer ciclo de lavado

Podrá haber restos de agua en su máquina después de ser efectuados los respectivos tests de fábrica, por lo que el primer lavado deberá ser efectuado sin ropa dentro de la máquina.

Coloque la mitad de la cantidad normal de detergente (mitad de un vaso), en el compartimento 2 y seleccione el programa para algodón a 90º

ANTES DE PROCEDER A LAVAR

Separación de su ropa sucia

• Separe su ropa de acuerdo con su tipo (algodón, sintético, delicado, lana, etc.), temperaturas de lavado y nivel de suciedad.
• Nunca lave su ropa blanca y su ropa de color juntas. Su ropa podrá quedar desteñida e inservible.
• Como su ropa nueva tiene que desprender colorante durante el primer lavado, lávela siempre de manera separada, pues podría dañar el resto de sus prendas.

• Tenga cuidado de no dejar piezas metálicas en los bolsillos de sus prendas. Quite cualquier pieza metálica de los bolsillos antes de meter la ropa en la lavadora.

• Cierre las cremalleras y abroche los botones de las prendas que vaya a lavar.

• Quite los ganchos metálicos o de plástico de su cortinas, o colóquelas para lavarlas, dentro de una bolsa preparada para este tipo de lavado.
• Coloque las prendas tales como pantalones, tejidos, camisetas y prendas delicadas, al revés.
• Lave su pequeña colada como por ejemplo calcetines o pañuelos dentro de una bolsa de lavado.

Lavado hasta 90 °C

Lavado hasta 60 °C lavadora

Lavado hasta 30 °C

No lavable en máquina

Colocación de las prendas dentro de la lavadora

• Abra el ojo de buey (puerta) de su máquina lavadora
• Coloque sus prendas en la lavadora de la manera más extendida posible.
• Coloque sus prendas una a una, separadamente.
• Cuando cierre la puerta de su máquina lavadora, asegúrese de que ninguna prenda ha quedado pillada entre el tambor y la puerta.
• Cierre la puerta de su máquina lavadora ajustándola correctamente. De otro modo, la máquina lavadora no comenzará con el proceso de lavado.

Llenado de detergente dentro de la máquina lavadora

La cantidad de detergente que usted debería poner dentro del dispensador de su máquina lavadora, depende de los siguientes criterios:

• El consume de detergente cambiará de acuerdo con el nivel de suciedad que tengan sus prendas. Para prendas que no estén excesivamente sucias, no es necesario el ciclo de prelavado; ponga una pequeña cantidad de detergente en el compartimento dispensador (número 2).
• Para el caso de ropa excesivamente sucia, seleccione un programa que incluya ciclo de prelavado, llene 14 de la capacidad del compartimento 1 del dispensador de detergente, y coloque el resto de detergente en el compartimento 2.
• En su máquina lavadora, use los detergentes desarrollados específicamente para máquinas lavadoras automáticas. Las cantidades que deberá usar para sus diferentes prendas, aparecen en los paquetes de los detergentes.

• Así como la dureza del agua incremente, la cantidad de detergente que tendrá que ser consumida, también incrementará.

• Así como la cantidad de ropa introducida en la máquina vaya incrementando, la cantidad de detergente también incrementará. Coloque el suavizante en el compartimento destinado a tal fin del dispensador de detergente. No exceda el límite marcado como MAX. Si esto ocurriera, el suavizante se mezclaría con el agua de lavar a través del sifón.

• Los suavizantes de alta densidad deberían ser diluidos con algo de agua, antes de rellenar el dispensador. Esto es así porque los suavizantes de alta densidad podrían obstruir el sifón y dificultan el flujo del suavizante.
• Usted puede usar detergentes líquidos en todos los programas sin prelavado. Para ello, coloque el detergente líquido en el Segundo compartimento del dispensador de detergentes, y coloque la cantidad de detergente de acuerdo con los niveles del compartimento.

ACTIVACION DE LA MAQUINA

Selección de programa y funciones

Seleccione los programas y las funciones adicionales más apropiadas para su colada, con la ayuda de las tablas que se muestran en las páginas 23.

Botón de Start/Pausa

Presionando este botón, usted puede iniciar el programa que haya seleccionado, o poner un programa en proceso en el estado de pausa.

Cuando el programa que previamente ha seleccionado comienza a funcionar, la luz situada sobre el botón de start/pausa comenzará a lucir.

INICIAR EL PROGRAMA

- Ajuste el botón del programa hasta el programa que usted desea seleccionar.

- Si el programa que usted ha seleccionado es un programa de lavado, la luz de operación de lavado, emitirá un flash

- Si el programa que usted ha seleccionado es un programa de aclarado, centrifugado o desague, las luces correspondientes a dichas funciones, emitirán un flash

• Inicie el programa seleccionado presionando el botón start/pausa.
• Cuando usted inicia el programa por medio de la presión en el botón de start/pausa las correspondientes luces se iluminarán indicando que el botón de start/pausa se ha activado, y que una operación de lavado está en progreso.

Selección de una función adicional

- Ajuste el botón de programa hasta la posición del programa que usted desea seleccionar

- Si el programa que usted ha seleccionado se trata de un programa de lavado, en este caso se iluminará la luz correspondiente a la operación de lavado.

- Si el programa que usted ha seleccionado se trata de un programa de aclarado, centrifugado o desagüe, las luces indicando el correspondiente programa, se iluminarán.

Para seleccionar una función adicional:

- Presione una vez sobre el botón de la fucnión adicional que usted desea seleccionar.

- Si la luz situada sobre el botón de la función se mantiene encendida, esto significa que usted ha seleccionado la función que deseaba ejecutar.

- Si la luz situada sobre el botón de la función luce de manera intermitente, esto significa que usted no ha podido ejecutar la función que deseaba en el programa seleccionado.

- Inicie el programa seleccionado, por medio de la presión en el botón start/pausa.

- Cuando inicie el programa por medio de la presión en el botón start/pausa, las luces se encenderán indicando que el botón start/pausa está activo, y que portanto, la operación de lavado está en progreso.

Cancelación de un programa

Si usted desea que un determinado programa en funcionamiento finalice tempranamente:

tempranolamento II III G A

- Presione el botón de START durante cuatro segundos seguidos.

- Las luces indicadoras de las operaciones de centrifugado/descarga, se encenderán, y el indicador electrónico parpadeará la palabra "END".

- Su máquina llevará a cabo la necesaria operación de descarga para que su programa finalice, y en ese momento finalizará el programa. - El indicador electrónico se mantendrá parpadeando la palabra “END”.

Finalización del programa

- Su máquina se parará automáticamente cuando el programa que usted haya seleccionado, termine.

- El indicador electrónico mostrará la palabra "END".

• Vaya, pormedio del botón de programas, hasta la posición STOP (off).
• El cierre de seguridad de su máquina quedará liberado aproximadamente dos minutos después de que el programa haya finalizado. A partir de ese momento, usted podrá abrir la puerta y sacar la colada simplemente tirando del asidero de la puerta, en dirección hacia usted.
• Una vez que usted haya sacado toda su colada del interior de la máquina, deje la puerta abierta con el objeto de que el interior de la lavadora pueda secarse más fácilmente.
• Desenchufe la máquina.
  • Cierre la toma de agua.

AJUSTE DE LA TEMPERATURA DE LAVADO DEL AGUA

Para poder ajustar la temperatura:

• Presione en el botón una sola vez, después de haber seleccionado el programa que quiere ejecutar, y la o las funciones adicionales que quiere usar.
• El indicador electrónico le mostrará la temperatura standard para el programa que usted ha seleccionado.
• Usted podrá reducir el valor de esta temperatura, hasta alcanzar aquel nivel que usted prefiera, por medio del uso del botón.

• En el caso de que usted deseara lavar la ropa con agua fría, presione el botón de selección repetidamente hasta que el indicador electrónico muestre la clave "CLD".
• En el caso de que usted se hubiera pasado del valor de temperatura deseado, no se preocupe y continúe presionando el botón hasta volver a alcanzar el valor deseado.

Si usted deja de presionar el botón durante un periodo de tiempo superior a cinco segundos, el menú del indicador electrónico volverá a la fase de inicio (Start).

AJUSTE DEL MOMENTO DE INICIO DEL PROGRAMA

Para ajustar el momento de inicio del programa de su máquina:

• Presione en el botón del menú dos veces, después de haber seleccionado el programa que quiera ejecutar, y la o las funciones adicionales que requiera para el mismo.
• Podrá observar en el indicador electrónico, el mensaje "0 h".
• Especifique en cuántas horas usted desea que el programa que ha seleccionado se inicie. Para ello deberá usar el botón de selección.
• El retardo del comienzo del proceso de lavado puede ajustarse entre 1 y 23 horas.
• Para ajustar el retardo de tiempo:
• Ajuste el plazo de retardo que usted prefiera por medio del uso del botón de selección.
• El indicador electrónico parpadeará la letra "h" a continuación del tiempo que usted haya seleccionado.
• A partir de este momento usted puede activar la función de retardo por medio del botón Start, presionado una sola vez.

Si usted se ha pasado al presionar el botón, y deseaba un retardo inferior, no se preocupe y continúe presionando el botón de selección hasta volver a alcanzar el valor que deseaba en un principio.

Si durante más de cinco segundos usted no presiona cualquier botón de este menú, el indicador electrónico volverá a la posición de inicio.

Bloqueo de seguridad para niños

Su máquina está equipada con un bloqueo de seguridad para niños, con el objeto de conseguir evitar que una operación de lavado que se esté ejecutando, pueda ser afectada cuando se presione algún botón durante su proceso. El bloqueo de niños será activado cuando el tercer botón de función del panel de control, se mantenga presionado durante más de tres segundos.

Una vez que el bloqueo de seguridad para niños está activado, el indicador parpadeará la clave “0:-n” y el indicador volverá a la posición en la que estaba previamente. En el caso de que, a partir de ese momento presione en cualquier botón, el indicador le avisará de que este función está activada, mostrandole de nuevo la clave “0:-n”. Para lograr desactivar esta prestación, usted tendrá que presionar el mismo botón con el que la activó, nuevamente durante más de tres segundos. Cuando el bloqueo deje de estar activado, se mostrará la clave “0:-n” durante un breve espacio de tiempo.

PROGRAMA	Compart. Detergent.	Max. Capacidad de carga seca (kg)	Tipo de colada Explicaciones
		TKE 1400 T
1-ALGODON BLANCA 2		7,5	Sucia, algodón y lino	Ropa interior: sabanza, marcelas, cantabetas, canticas, locias
2-ALGODON BLANCA (PRE-LAVAIXO)	1-2	7,5	Muy sucia, algodón, latida y lino
3 RESISTENTE COLORES	2	7,5	Sucia, algodón, latida y lino
4 DELICADA COLORES	2	7,5	Ligaramento sucia, pinhira para limper, algodón, latida, lino
5 RESISTENTE SINTETICOS	2	4	Sucia, sintética o sintética moda	Celcellines de Nylon, busas
6 SINTETICOS (PRE-LAVADO)	1-2	4	Muy sucia, sintética o sintética moda
7- DELICADA SINTETICOS	2	4	Sucia, sintética o sintética moda
8-LAVADO MIXTA 2		4	Ligaramento sucia, algodón, latida y lino	Carnasetes, cabortinas de nylon, cantasas
9-LANA	2	2,5	Sucia, rosa de lana levable a mano y en la masquina	Todo tipo de rapa de lana
10-LAVADO A MANO 2		2,5	Muy ligaramente sucia, agua lina, rapa de lana favorable a mano y en lo maquina
11-SEDA	2	2,5	Muy ligaramento sucia, agua lina, rapa de lana favorable a mano y en lo maquina	Mixta seda
12-LAVAIDO RAPIDO 2		3,5	Ligaramento sucia, algodón, latida y lino	Ropa interior: sabanzas, mantalas, cantabetas, canticas, locias
13 ACI LARAIDO	Cuando necesite realizar un acionrado extra de su rapa, después de finalizado el proceso de lavado, usted podrá usar esta programa para todo tipo de prendas.
14-CENTRIFUGADO	Cuando necesite realizar un cenrifugado extra para sus prendas, después del proceso de lavado, usted podrá usar este programa para todo tipo de prendas.
15-OESAGUE	Este programa se usa para desapuar el agua sucia que pueda dentro de la máquina, después de finalizado el proceso de lavado. Si usted quiere que el agua que contiene su máquina sea desapuada antes de que el programa termine, puede usar este programa.

• Desenchufe su máquina.
  • Cierre la toma de agua.

FILTROS DE LA TOMA DE AGUA

En la parte de la toma de agua de su máquina, en la rosca de dicha toma y al final de las válvulas de la toma de agua, hay unos filtros para prevenir la entrada de suciedad y materiales extraños junto con el agua que entra en la máquina. Si la máquina no puede recibir suficiente cantidad de agua incluso si su toma de agua está abierta, dichos filtros deberían ser limpiados.

• Quite la rosca de la toma de agua.
• Quite los filtros que se encuentran en las válvulas de las tomas de agua, usando unas pinzas, y límpielo con un cepillo.
• Limpie los filtros de las roscas de toma de agua localizados en la parte de la toma, quitándolos manualmente junto con el sello.
• Después de limpiar los filtros, usted podrá volverlos a poner de la misma manera que los quitó.

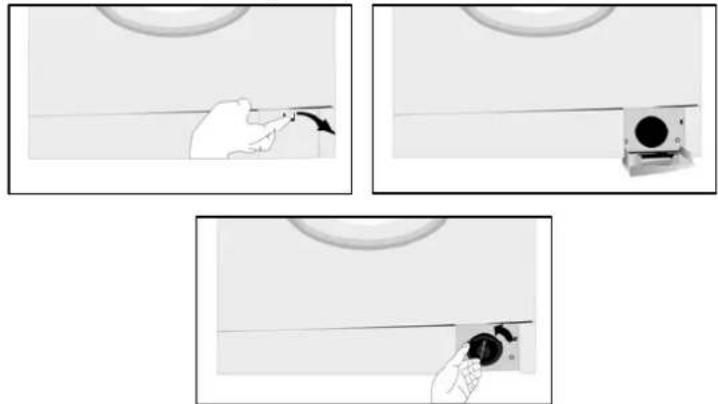

El sistema de filtros de la bomba, prolonga la vida de la misma, la cual es usada para eliminar el agua sucia. Esto previene la entrada de pelusas en la bomba. La limpieza del filtro de su bomba cada dos o tres meses es altamente recomendada. Para limpiar el filtro de la bomba:

• Quite la tapa protectora tirando con sus manos hacia arriba, desde la parte más baja hacia usted.
• Antes de abrir la tapa del filtro, coloque un recipiente en frente de dicha entrada, para prevenir la salida de flujo de agua que queda siempre en la lavadora.
• Gire el filtro rotando en el sentido de las agujas del reloj y deje salir el agua
• Quite todos los materiales externos que haya en el filtro en ese momento, de modo que el filtro quede limpio.
• Verifique la rotación de la bomba de manera manual.

• Después de que usted haya limpiado la bomba, coloque de Nuevo el filtro, y la tapa del filtro girándolos de la manera inversa a como los abrió.

• Coloque la bandeja protectora, sujetando por las pinzas y empuje.

• No se olvide de que si no encaja correctamente en la tapa del filtro, posteriormente podrá haber fugas de agua por ahí.

PRECAUCION!

Peligro de resultar quemado

Desde el momento que el agua entra, la bomba puede estar caliente; espere a que se enfríe antes de manipular.

DISPENSADOR DEL DETERGENTE

Los detergents pueden dejar sedimentos en su compartimento destinado a ellos. Para limpiar los sedimentos, saque el dispensador de detergentes de cuando en cuando, y límpielo con la ayuda de un cepillo de dientes viejo, y mucha agua. Para retirar el cajón dispensador de detergente:

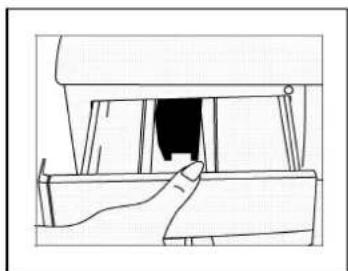

• Tire del cajón dispensador de detergente hasta el final (IMAGEN-1)
• Levante la parte frontal del cajón dispensador de detergente y continue tirando hasta que el mismo salga (IMAGEN-2)
• Lávelo con un cepillo de dientes Viejo, y con una cantidad suficiente de agua.
• Retire el detergente que estuviera ahí pegado, a fin de evitar que el mismo vaya para dentro de la máquina. Después de secar el cajón dispensador de detergente, vuelva a colocarlo para dentro.

Saque el dispensador de detergentes. Mueva la conexión del sifón y limpie los residuos del suavizante con decisión. Coloque de nuevo el sifón, una vez limpio, en su lugar. Verifique que ha quedado colocado adecuadamente.

LA CABINA DE LA LAVADORA

Limpie la superficie exterior de la cabina de su máquina con agua templada, y con productos de limpieza que no dañen la cabina. Después de aclarar con agua limpia, pase un paño suave y seco.

ATENCION!

Si la máquina lavadora está instalada en una localidad donde la temperature ambiente puede bajar de 0°C, realice las siguientes operaciones cuando la máquina no esté en uso:

• Desconecte la máquina.
• Cierre la toma de agua y tire de la o las tomas de agua.
• Coloque el final de las tuberías de desagüe y la stomas de agua en un recipiente en el suelo.
• Ajuste la rueda de selección de programas hasta la posición del programa de Desagüe (draining).
• El indicador luminoso de “programa preparado” se encenderá.
• Inicie el programa presionando el botón de Inicio / Pausa.
• Desenchufe su máquina cuando el program finalice (el indicador de programa finalizado está encendido).

Cuando usted haya completado estos procesos, el agua que queda dentro de la máquina lavadora habrá sido desaguada, y de este modo, la formación de hielo dentro de su máquina lavadora podrá evitarse. Cuando usted vuelva a operar con su máquina lavadora de nuevo, asegúrese de que la temperatura ambiente es superior a 0 °C.

EL TAMBOR

No deje elementos metálicos tales como agujas, grapas o monedas dentro de la máquina. Estos objetos podrían dejar marcas, manchas u óxido en el tambor. Para eliminar estas marcas, manchas u óxido, use una sustancia de limpieza sin cloro, y siga las instrucciones que encontrará en el producto de limpieza. Para eliminar las manchas de óxido, nunca use estropajos para limpiar la vajilla u otros objetos rugosos. Esto podría dañar el tambor de su lavadora.

ELIMINAR LA CAL DE SU MÁQUINA LAVADORA

Si usted usa la cantidad adecuada de detergente en su máquina, no tendrá necesidad de eliminar la cal. De cualquier manera, si usted deseara quitar la cal en cualquier momento, utilice los protectores contra la cal que encontrará en el Mercado, y preste atención a las advertencias que encontrará en el producto.

¡ATENCION!

Los productos de eliminación de la cal, contienen sustancias ácidas que podrían alterar el color de su ropa, además de tener un efecto negativo en su máquina lavadora.

SECCION 7:INFORMACION PRACTICA

Bebidas alcohólicas: Las manchas de esta substancia, deberían ser primero lavadas con agua fría, después deberían ser frotadas con glicerina y agua, y aclaradas con agua mezclada con vinagre.

Betún para los zapatos: Las manchas deberían ser ligeramente arañadas sin dañar la prenda, frotadas con detergente, y aclaradas. En el caso de que no quedara eliminada, debería ser frotada con una unidad de alcohol puro (96 grados) mezclado con dos unidades de agua, para después ser limpiado de nuevo con agua templada.

Té: Estire el área manchada de su prenda, en la parte superior de un recipiente, y eche agua tan caliente como su prenda pueda soportar. Si el tipo de prenda que está lavando así lo permite, límpielo con lejía.

Chocolate y Cacao: Deje sus prendas en agua fría y frote con jabón o detergente. Lávelo a la máxima temperatura que su prenda pueda soportar. Si una mancha de aceite permanece después de esa operación, deje la prenda limpiarse en agua oxigenada (en una proporción del 3%).

Pasta de tomate: Después de raspar las piezas secas sin romper el tejido, déjelo en agua fría durante aproximadamente 30 minutos, y límpielo frotando con un poco de detergente.

Salsa de carne o huevo: Elimine los residuos y manchas secas y pase una esponja o paño suave, humedecido con agua fría. Frote con detergente y lave con lejía diluída.

Manchas de grasa y aceite: En primer lugar, pase un trapo por los residuos. Frote la mancha con detergente y lávelo con agua templada mezclada con jabón.

Mostaza: En primer lugar, aplique glicerina en el área manchada. Frote con detergente y entonces lave la prenda. Si la mancha aún permanece, pase un trapo con alcohol (En prendas sintéticas y teñidas, una mezcla de una unidad de alcohol y dos unidades de agua suelen ser usadas).

Restos de sangre: Deje su ropa en agua fría durante

aproximadamente 30 minutos. Si la mancha persiste y no desaparece, déjela en una mezcla de agua y amoniaco (tres cucharadas de amoniaco en cuatro litros de agua), durante aproximadamente 30 minutos.

Crema, helados y leche: Deje sus prendas en agua fría y frote el

área manchada con detergente. Si la mancha todavía no desaparece, aplique lejía en el tejido de su ropa en una proporción adecuada. (Atención: No use lejía en prendas teñidas).

Moho: Las manchas o restos de moho deben ser limpiadas lo antes posible. La mancha debería ser lavada con detergente, y si aún así no desaparece, debería pasarse un paño con agua oxigenada (en una porción del 3%)

Tinta: Sujete el área manchada bajo agua fría, y espere hasta que el agua tintada termine de salir. Una vez que el agua salga sin color, frote con agua diluida con zumo de limón y detergente. Lave la prenda después de haber esperado unos 5 minutos.

Fruta: Raspe el área manchada de sus prendas, en el borde de un recipiente, y vierta agua fría en el mismo. No vierta agua caliente encima de la mancha. Pase un paño con agua fría y aplique glicerina. Espere por aproximadamente una o dos horas y aclare después de haber pasado un paño con unas pocas gotas de vinagre.

Manchas de hierba: Frote el área manchada con detergente. Si el tipo de tejido admite el uso de lejía, lávelo en lejía. Frote sus prendas de lana con alcohol (Para prendas teñidas, una mezcla de una unidad de alcohol puro y dos unidades de agua).

Mancha de Óleo: La mancha tiene que ser eliminada antes de que la pintura se seque, aplicando disolvente sobre la misma. Una vez hecho esto, debería frotarse con detergente y lavarse la prenda.

Manchas de quemaduras: Si su prenda admite el uso de lejía,

I puede añadir lejía dentro del agua de lavar. Para tejidos de un paño empapado con agua oxigenada debería cubrir la secha, y debería ser planchado con una prenda seca sobre la secha. Por último, la prenda debería ser lavada después de ser aclarada.

SECCION 8: EVITANDO PROBLEMAS MENORES

Todas las reparaciones que se vayan a llevar a cabo en la máquina, deberían ser realizadas por un Servicio Técnico autorizado. Cuando una reparación es requerida para su máquina de lavar, o usted no es capaz de eliminar el fallo con la ayuda de la información que podrá encontrar a continuación:

• Desenchufe su máquina lavadora.
  • Cierre la toma de agua.
• Llame al Servicio Técnico Autorizado más cercano a su casa.

FALLO	PROBABLE	CAUSA METODOS DE ELIMINACION
Su máquina no funciona.	Está desenchufada. Enchúfela.
	Los fusibles están defectuosos.	Cambie los fusibles.
	No hay electricidad.	Verifique la electricidad en su casa.
	El botón Start/pause no ha sido presionado.	Pressione el botón start/pause.
	La rueda de selección de programas está en la posición O(off)	Gire la rueda de selección de programas al estatus deseado.
	La puerta no está adecuadamente cerrada.	Cierre la puerta adecuadamente. Debería oir un click.
Su máquina no recibe agua.	La toma de agua está cerrada.	Abra la toma de agua.
	La tubería de la toma de agua podría estar doblada.	Verifique la tubería, que no esté doblada.
	El tubo de la toma de agua está obstruído.	Liempe los filtros del tubo de la toma de agua. (*)
	El filtro de la válvula de entrada está obstruído.	Limpie los filtros dela válvula de entrada. (*)
	La puerta no cierra adecuadamente.	Cierre la puerta adecuadamente. Usted debería oir un click.
Su máquina no desagua el agua.	El tubo de desagüe está obstruído o excesivamente doblado.	Verifique el tubo de desagüe.
	El filtro de la bomba está obstruído.	Limpie el filtro de la bomba. (*)
	La ropa no está colocada dentro de la máquina de lavar equilibradamente.	Coloque la ropa dentro de la lavadora ordenadamente y de modo equilibrado.
Su máquina está vibrando..	Las patas de su máquina lavadora no están ajustadas.	Ajuste las patas. (**)
	Los tornillos de transporte no han sido quitados.	Quite los tornillos de transporte. (**)

(*) Vea la sección concerniente al mantenimiento y limpieza de su máquina.

(**) Vea la sección concerniente a la instalación de su máquina lavadora.

FALLO	PROBABLE	CAUSA METODOS DE ELIMINACION
Su máquina está vibrando.	Hay poca cantidad de ropa en el interior.	Esto no impide el funcionamiento de su máquina.
	Una cantidad excesiva de ropa ha sido colocada en el interior de la máquina, o est no está colocada de modo equilibrado.	No exceda la cantidad recomendada de ropa, y coloque la misma de manera equilibrada.
	Su máquina toca un objeto raspante.	Proteja su máquina colocándola en una superficie dura.
Excesiva espuma en el dispensador de detergente.	Ha usado demasiado detergente.	Presione el botón de start/pause para parar la espuma. Eche una cucharada de suavizante en medio litro de agua y viertalo en el dispensador de detergente.Presione el botón de start/pause después de 5 ó 10 minutos.Coloque la adecuada proporción de detergente en el siguiente proceso de lavado.
	Ha usado un detergente erróneo.	Use sólo detergentes producidos para máquinas lavadoras automáticas.
El resultado del lavado es malo.	Su ropa está muy sucia para el programa de lavado que seleccionó.	Seleccione un programa adecuado (Ver la Tabla 1)
	La cantidad de detergente no era suficiente.	Use más detergente de acuerdo con las instrucciones del fabricante.
El resultado del lavado no es bueno.	Clothes exceeding the maximum capacity has been filled in your machine.	Put the clothes in your machine in a manner not to exceed its maximum capacity.
	Su agua podría ser dura.	Use la cantidad de detergente de acuerdo con la delcaración del productor del detergente.
	La distribución de las prendas dentro de su máquina lavadora no está bien equilibrada.	Extienda las prendas dentro de su máquina de manera ordenada y equilibrada.
El agua es desaguada de la máquina, tan pronto como queda llena de agua.	El final de la tubería de desagüe, está en una posición muy baja con respecto a la máquina lavadora.	Coloque el tubo de desagüea una altura apropiada.(**)
No se ve nada de agua dentro de la máquina durante el proceso de lavado.	No hay fallo. El agua está en la parte más baja del tambor.	-
Hay restos de detergente en las prendas lavadas.	Partes de algunos detergentes que no se disuelven en agua, podrían pegarse a sus prendas como manchas blancas.	Calibrando su máquina en la posición de Aclarado, se hace un aclarado adicional o eliminación de manchas después de secar la prendca con la ayuda de un cepillo.
Hay manchas grises en las prendas.	Estas manchas podrían estar provocadas por aceite, crema o ungüentos.	En el próximo proceso de lavado, use la cantidad máxima de detergente declarada por el productor del detergente.

(**) Vea la sección concerniente a los procesos de instalación de su máquina lavadora.

FALLO	CAUSA	PROBABLE	METODOS DE ELIMINACION
El proceso de centrífugado no llega a realizarse o comienza con retraso.	No hay fallo. El control de balance de la carga puede estar funcionando.		El sistema de control de balance de la carga intentará distribuir sus prendas de una manera homogénea. Una vez que sus prendas estén distribuidas, el paso al procesode centrífugado será realizado. En el siguiente proceso de lavado, coloque sus prendas dentro de su máquina lavadora de una manera bien equilibrada.

SECCION 9: SISTEMA AUTOMÁTICO DE DETECCIÓN DE FALLOS

Su máquina está equipada con un sistema que conjuntamente tomará las necesarias precauciones, y le avisará en el caso de que exista cualquier fallo, por medio de un auto chequeo contínuo durante los procesos de lavado.

CODIGO DE FALLO	PROBABLE FALLO	PROCESO QUE SE REALIZARA
	La puerta no está cerrada adecuadamente.	Cierre lal puerta adecuadamente, hasta que oiga un click. Si el problema persiste, apague la máquina, desenchufe la m áquina, y llame a su Servicio Técnico autorizado más cercano lo más rápidamente posible.

CODIGO DE FALLO	PROBABLE FALLO	PROCESO A LEVAR A CABO
	El nivel de agua de su máquina está por debajo del calentador. La presión de su toma de agua podría estar baja o bloqueada.	Abra el grifo de la toma de agua al máximo. El agua podría estar cortada: verifíquelo. Si el problema persiste, su máquina se parará automáticamente e después de un tiempo. Desenchúfela, cierre la toma de agua, y llame a su servicio técnico autorizado más cercano.
	La bomba ha fallado, el filtro de la bomba está obstruido o la bomba de drenaje está en circuito abierto.	Limpie el filtro de la bomba. Si el problema persiste, llame a su servicio técnico autorizado más cercano.(*)
	Hay una cantidad de agua excesiva en su máquina.	Su máquina realizará un desagüe automáticamente. Una vez que este proceso finalice, apaque su máquina y desenchúfela; cierre la toma de agua y llame a su servicio técnico autorizado más cercano.

(*) Vea la sección referente a la limpieza y mantenimiento de su máquina.

CODIGO DE FALLO	PROBABLE FALLO	PROCESO A LLEVA A CABO
	El calentador de su máquina o el sensor de temperatura han fallado.	Apague su máquina y desenchúfela.Cierre la toma de agua y llame a su servicio técnico autorizado más cercano.
	El motor ha fallado.	Apague la máquina y desenchúfela.Cierre la toma de agua y llame a su servicio técnico autorizado más cercano.
	La tarjeta electrónica ha fallado.	Apague la máquina y desenchúfela.Cierre la toma de agua y llame a su servicio técnico autorizado más cercano.
	El motor ha fallado.	Apague la máquina y desenchúfela.Cierre la toma de agua y llame a su servicio técnico autorizado más cercano.
CODIGO DE FALLO	PROBABLE FALLO	PROCESO A LLEVAR A CABO
	El voltaje de la red es demasiado alto o demasiado bajo.	Si el voltaje de la red es inferior a 150V o superior a 260V, su máquina se detendrá automáticamente. Cuando los valores normales de voltaje de la red se recuperen de nuevo, su máquina continuará con su operación.
	Error de comunicación.	Apague la máquina y desenchúfela. Cierre la toma de agua y llame a su servicio técnico autorizado más cercano.

SECCION 10: SIMBOLOS INTERNACIONALES DE LAVADO

Lavado a máquina a temperatura máxima de 30°C.	No lavar con agua.	Planchado a temperatura baja: máxima 110°C. Seda natural, rayón, acetato o acrílico.	Planchado a temperatura media: máxima 150°C. Lana y mezclas de poliéster.

Planchado a temperatura alta: máxima 200°C. Algodón, lino o viscosa.	No planchar.	No puede secarse en secadora.	Secar colgado de una percha.

Tender sin escurrir.	Secar extendido en plano horizontal.	No utilizar lejía. Lejía a mano.

F	P	A
Todos estos símbolos son símbolos de limpieza. Las letras son para instruir a quien limpie la prenda acerca del tipo de disolvente que debe ser usado. Las prendas que orientan con estos símbolos, no deberían ser lavadas en su máquina lavadora, a no ser que la etiqueta diga lo contrario.

THE CONTENTS

SECTION 1: BEFORE USING

1- Depósito detergente

3- Indicador electrónico

INDICADOR ELECTRÓNICO

SELECCIONADOR DE VELOCIDADE DE CENTRIFUGAÇÃO

- O indicador electrónico mostrará a palavra "END".

- O indicador electrónico indicará a temperatura da água para o programa que seleccionou.

- O indicador electrónico deverá indicar "0 h".
