Tipo de producto	Lavadora secadora frontal
Marca	Teka
Modelo	LSI4 1470 E
Capacidad de lavado	7 kg
Capacidad de secado	4 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Programas	Lavado, secado, lavado+secado, Clean
Opciones	Prelavado, intensivo, antiarrugas, Water plus, Enjuague plus, Flexi Time, Rápido, Sonido, Salida diferida
Seguridad	Protección infantil, antivibraciones, bloqueo de puerta, seguridad de apertura
Mantenimiento del tambor	Limpieza periódica con producto especial para inoxidable, descalcificación si es necesario
Limpieza bomba de desagüe	Acceso por la base, limpieza manual de cuerpos extraños
Limpieza filtro de entrada de agua	Filtro a nivel del grifo, limpiar si el caudal es insuficiente

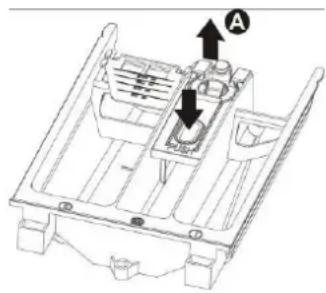

Limpieza cajón de detergente	Retirar el cajón, limpiar el sifón y los compartimentos con agua caliente
Piezas de repuesto	Piezas originales disponibles en el servicio postventa
Reparabilidad	Reparaciones exclusivamente por un técnico cualificado
Información general	Aparato doméstico, conforme a las directivas europeas

Preguntas frecuentes - LSI4 1470 E TEKA

¿Cómo instalar la lavadora?

La instalación debe ser realizada por un técnico cualificado. Desembale el aparato retirando los tornillos de transporte (A) y las cuñas de plástico (B). Coloque la máquina en el lugar elegido, nivélela ajustando las patas. Conecte la manguera de entrada de agua fría (anillo azul) al grifo (presión 0,05-0,9 MPa). La manguera de desagüe debe fijarse a una altura de 50 a 90 cm del suelo. Enchufe el cable en una toma con toma de tierra.

¿Qué hacer si la máquina no toma agua?

Verifique que: el enchufe esté bien conectado, la puerta de la escotilla esté cerrada, el grifo de agua esté abierto, los filtros de la manguera de alimentación no estén obstruidos y la manguera no esté doblada o atascada.

¿Cómo limpiar la bomba de desagüe?

Desconecte la máquina. Acceda a la bomba por la base (según el modelo, retire la base con un destornillador). Coloque un recipiente bajo bajo la manguera de desagüe, retire el tapón para evacuar el agua. Desenrosque la tapa de la bomba (girar hacia la izquierda), limpie los cuerpos extraños. Asegúrese de que la rueda gire libremente. Vuelva a enroscar la tapa y coloque la manguera en su lugar. Vuelva a montar la base.

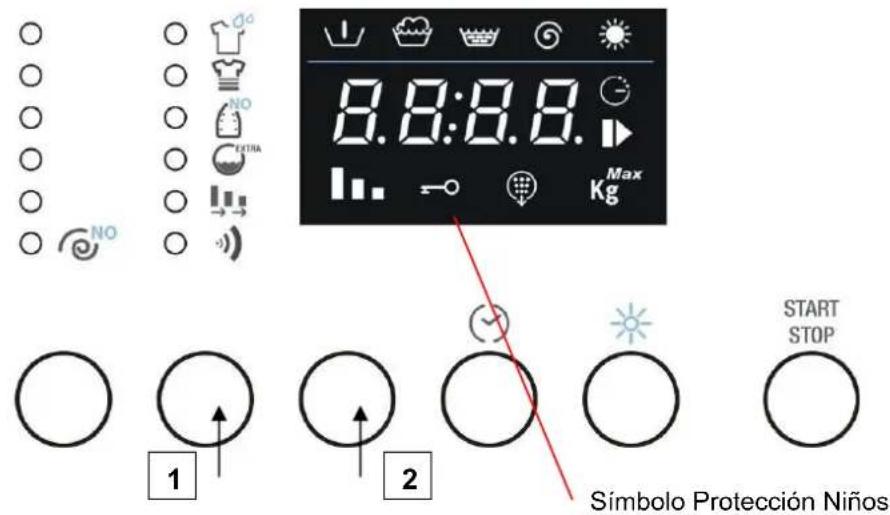

¿Cómo activar la protección infantil?

Para activar la función Protección Infantil, mantenga presionada la tecla Selección de opciones (1) y dentro de los 3 segundos presione la tecla Confirmación de opciones (2). El símbolo se enciende. Para desactivar, repita el procedimiento.

¿Cuál es la capacidad máxima de lavado y secado?

La capacidad de lavado es de 7 kg para la ropa seca. Para el secado, la carga máxima es de 4 kg para algodón y 2 kg para sintéticos.

¿Cómo realizar un programa de solo secado?

Apague la máquina girando el mando a OFF. Coloque el mando en el programa de secado deseado (intensivo o delicado). Presione varias veces la tecla Secado para seleccionar la duración. Presione Inicio/Pausa para iniciar.

¿Qué significa el código de error E1?

El código E1 indica una intervención del Aqua stop. Desconecte la máquina y cierre el grifo de agua. Contacte al servicio postventa.

¿Cómo abrir la puerta en caso de corte de corriente?

Gire el mando a OFF y desconecte la máquina. Evacúe el agua de lavado (ver manual). Tire del gancho mecánico ubicado en la parte inferior del aparato hacia abajo para abrir la puerta. Atención: asegúrese de que no haya agua hirviendo.

¿Cómo usar el programa CLEAN?

El programa CLEAN limpia el circuito de secado. Cuando el símbolo CLEAN se enciende, asegúrese de que la cuba esté vacía y cierre la puerta. Gire el mando al programa CLEAN (ver tabla de programas). Presione Inicio/Pausa. El programa puede iniciarse incluso si el símbolo no está encendido.

¿Cómo dosificar el detergente?

Use detergentes poco espumosos para lavadora. Respete las dosis indicadas en el envase según la dureza del agua y el grado de suciedad. Para el prelavado, ponga 1/4 del detergente en el compartimento de prelavado y 3/4 en el compartimento de lavado. Para líquidos, use el dosificador proporcionado o el inserto rojo en el cajón.

MANUAL DE USUARIO LSI4 1470 E TEKA

1. Advertencias sobre seguridad y uso 2
2. Instrucciones para efectuar la instalación 5
3. Descripción de los mandos 8
4. Utilización de la máquina para lavar 9
5. Utilización de la máquina para secar 16
6. Limpieza y mantenimiento 18
7. Advertencias para caso de anomalía y mal funcionamiento

21

Este aparato dispone de marca conforme con lo dispuesto por la Directiva europea 2002/96/CE en materia de aparatos eléctricos y electrónicos (Waste Electrical and Electronic Equipment - WEEE).

Esta directiva establece las normas para la recogida y el reciclaje de los aparatos desechados, válidas en todo el territorio de la Unión Europea.

El símbolo del cubo con barras que aparece en el aparato o en el envase indica que, una vez concluida su vida útil, el producto debe ser desechado separadamente respecto de otros residuos. Por lo tanto, el usuario deberá entregar el aparato que ha concluido su vida útil en centros específicos de recogida diferenciada de los residuos eléctricos y electrónicos, o bien, entregarlo al distribuidor en el momento de adquirir un aparato equivalente, en relación uno por uno.

La adecuada recogida diferenciada del aparato en desuso para su envío sucesivo al reciclaje, al tratamiento o a su eliminación ecológicamente compatible, contribuye a evitar posibles efectos negativos para el ambiente y para la salud y favorece la reutilización o reciclaje de los materiales con los cuales son fabricados los aparatos.

La eliminación abusiva del producto por parte del usuario conlleva la aplicación de las sanciones administrativas establecidas por la normativa vigente.

LEANSE ATENTAMENTE LAS INSTRUCCIONES.

¡Advertencia!

Aconsejamos leer atentamente todas las instrucciones expuestas en este manual con el objeto de informarse sobre las condiciones más adecuadas para un uso correcto y seguro del aparato.

Es muy importante que este manual de instrucciones sea conservado con el aparato para poder consultarlo en el futuro.

En caso de venta o transferencia, controlar que el manual sea entregado junto con la máquina al nuevo poseedor o propietario.

1. ADVERTENCIAS PARA LA SEGURIDAD Y EL USO

¡Advertencia!

Estas advertencias se proporcionan por razones de seguridad.

Deben ser leídas atentamente antes de proceder a la instalación y uso del aparato.

Eliminación del embalaje

• No dejar los residuos del embalaje abandonados en el ambiente doméstico. Separar los materiales de descarte provenientes del embalaje y entregarlos al centro de recogida selectiva más próximo.
• Los materiales que componen el embalaje (bolsas de plástico, poliestireno, etc.) no deben estar al alcance de los niños.

Eliminación del aparato a desguazar

• El aparato destinado al desguace debe ser dejado inservible: se debe intervenir a fin de partir inutilizable el viejo cierre de la portezuela de cristal (se evitará así que, jugando, los niños puedan encerrarse en el aparato, con consiguiente grave riesgo de muerte) y cortar el cable de la alimentación eléctrica después de desconectar el enchufe respecto de la toma de corriente.

Una vez concluida la vida útil del aparato, deberá ser entregado a un centro de recogida selectiva.

Protección del ambiente

• Aprovechar la capacidad máxima aconsejada. No superar la energía máxima indicada.
• No usar la función de prelavado para ropa poco o normalmente sucia.
• Dosificar el detergente según las recomendaciones del fabricante.
• Seleccionar la velocidad máxima de centrifugado compatible con el tipo de lavado. Las centrifugadoras de alta velocidad reducen el tiempo de secado y el consumo de energía.

Instrucciones sobre seguridad.

• Este aparato está previsto para uso de tipo doméstico y cumple con lo establecido por las Directivas 72/23/CEE y 89/336/CEE (incluidas las Directivas 92/31/CEE y 93/68/CEE) actualmente vigentes.
• Antes de la instalación y el uso, léanse atentamente todas las sugerencias e instrucciones de este manual.
• Antes del uso, controlar que el grupo cuba haya sido desbloqueado (véanse las instrucciones). Si el grupo cuba no ha sido desbloqueado, durante la centrifugación puede provocar daños a la lavadora-secadora y a los muebles o aparatos más próximos.
• Este Manual de Instrucciones es parte integrante del aparato: debe ser conservado cuidadosamente junto al aparato. La instalación deberá ser efectuada por personal cualificado y en conformidad con lo establecido por las normas vigentes. El aparato ha sido fabricado para desempeñar las siguientes funciones: lavado y secado de ropa y tejidos declarados idóneos por el fabricante para ser tratados en máquina lavadora, según lo indicado en la respectiva etiqueta.

Todo otro uso debe considerarse como impropio. El fabricante declinará toda responsabilidad por las consecuencias que deriven de usos diferentes de aquéllos indicados.

• La placa de identificación con los datos técnicos, el número de matrícula y el marcado está visiblemente colocada en la parte que queda a la vista al abrir la portezuela de cristal. Esta placa no debe ser retirada por ningún motivo.
• Los problemas eléctricos e hidráulicos necesarios para efectuar la instalación de los aparatos deben ser ejecutados solo por personal cualificado.
• Es obligatorio realizar el enlace de tierra según las modalidades previstas por las normas de seguridad de los sistemas eléctricos. El fabricante declinará toda responsabilidad por posibles lesiones a las personas o daños a las cosas que deriven de la falta de conexión o de una errónea conexión a tierra.
• En caso de que el aparato no sea conectado mediante un enchufe, se deben instalar un dispositivo de separación omnipolar con apertura para contacto de al menos 3mm.
• El enchufe a instalar en el extremo del cable de alimentación y la respectiva toma de corriente deberán ser del mismo tipo y reunir los requisitos establecidos por la normativa vigente. Controlar que los valores de tensión y frecuencia de red correspondan a aquellos indicados en la placa de identificación. Evítese el uso de adaptadores o derivadores. No desconectar nunca el enchufe tirando del cable de alimentación.
• La máquina está efectivamente desconectada de la red de alimentación solo si el enchufe ha sido extraído de la toma o si ha sido desconectada mediante el interruptor general del sistema eléctrico. El enchufe debe quedar accesible después de la instalación.
• El aparato debe ser instalado utilizando nuevos conjuntos de tubos flexibles (que se suministran adjuntos). Los viejos conjuntos de tubos flexibles no deben ser reutilizados.
• Prestar atención a fin de que el aparato no quede sobre el cable de la alimentación eléctrica aplastándolo.
• La lavadora-secadora no puede ser utilizada sobre vehículos, a bordo de naves o de aviones, ni en ambientes que presenten condiciones particulares tales como, por ejemplo, atmósferas corrosivas o potencialmente explosivas (polvos, vapores y gases) o líquidos explosivos y/o corrosivos.
• No emplazar la lavadora-secadora en ambientes expuestos al hielo. Al congelarse, los tubos podrían explotar a causa de las mayores presiones que se crean.
• Controlar que el tubo de evacuación, enganchado al fregadero, quede firmemente fijado e inmovilizado.
• De no quedar bloqueado, la fuerza del agua podrá desplazarlo desde el fregadero, con peligro de inundación.
• Al enganchar el tubo a un fregadero, controlar además que el agua circule rápidamente por el mismo, a fin de evitar peligros de rebosamiento del fregadero.
• No sobrecargar la máquina.
• En ningún caso emplear en la lavadora-secadora detergentes que contengan solventes o productos químicos. Podrían dañar la máquina y formar vapores venenosos. Además, podrían incendiarse y explotar.
• Indumentos empapados en productos petrolíferos no deben ser lavados en la máquina. Antes del lavado, verificar que en las prendas no queden objetos inflamables (por ejemplo: encendedores, cerillas, etc.)
• En caso de usar fluidos volátiles para la limpieza, controlar que tales sustancias hayan sido quitadas de la prenda antes de introducirla en la máquina.
• Antes de introducir los indumentos para el lavado, controlar que los bolsillos estén vacíos, los botones correctamente fijados y las cremalleras cerradas.
• No lavar indumentos deshilachados o desgarrados. Lavando con temperaturas elevadas el cristal de la portezuela se recalentará mucho (atención).
• Antes de abrir la puerta, controlar que el agua haya sido completamente descargada.
• En caso de presencia de agua, descargarla por completo antes de abrir la puerta. Ante cualquier duda, ver el manual de instrucciones.
• ¡El agua presente en la máquina no es potable!
• Ingerir detergentes para lavadoras puede provocar lesiones en la boca y en la garganta.
• Antes de sacar la ropa de la lavadora-secadora, controlar que el cesto esté detenido.
• Al concluir el uso de la máquina, apagarla para evitar la dispersión de energía eléctrica.
• Dejar la puerta entreabierta después de cada lavado a fin de garantizar la mayor duración de la guarnición.
• En caso de funcionamiento anómalo, no intentar nunca reparar personalmente la máquina. Desconectar la máquina respecto de la red eléctrica y cerrar el grifo del agua. Contactarse con un técnico especializado. Las reparaciones deben ser ejecutadas solo por personal especializado.
• El aparato está destinado a ser utilizado por personas adultas. No permitir que los niños alteren los mandos de la lavadora-secadora o que jueguen con ella, ni permitir que permanezcan en sus proximidades durante la ejecución del programa.
• Los cachorros de animales o los niños muy pequeños podrían introducirse en la lavadora-secadora.
• Controlar siempre el interior del cesto antes del uso y evitar que los niños jueguen en la lavadora.
• Mantener alejados a los niños cuando la puerta de la máquina está abierta o el compartimento del detergente está abierto, ya que posibles residuos de detergente pueden provocar lesiones graves en los ojos, en la boca y en la garganta, incluso con peligro de muerte por sofocamiento.
• El aparato no está destinado a uso de parte de personas (niños incluidos) con reducidas capacidades mentales, sensoriales o físicas, o desprovistas de la necesaria experiencia y conocimiento, a menos que reciban instrucciones específicas de uso del aparato o adecuada supervisión de parte de personal responsable de la seguridad.
• La lavadora-secadora no debe ser utilizada en caso de haberse empleado productos químicos industriales para efectuar el lavado.
• Evítese la acumulación de pelusas en torno a la lavadora-secadora.
• No secar prendas que no hayan sido lavadas en la lavadora-secadora.
• Las prendas que se hayan ensuciado por contacto con sustancias tales como aceites de cocina, acetona, petróleo, queroseno, desmanchadores, trementina, cera y quitacera deben ser lavadas en agua caliente y con una dosis adicional de detergente antes de ser secadas en la lavadora-secadora.
• Artículos tales como esponjas (espuma de látex), gorros de ducha, prendas impermeables, con fondo de esponja y vestidos o cojines con componentes adicionales o rellenos de esponja no pueden ser secados en la lavadora-secadora.
• Los suavizantes o productos similares deben ser utilizados de acuerdo con lo especificado en las respectivas instrucciones.
• La parte final del ciclo de secado se efectúa sin calor (ciclo de enfriamiento) a fin de que las prendas permanezcan a una temperatura que garantice su integridad.
• No detener nunca la lavadora-secadora antes de concluirse el ciclo de secado, a menos que todas las prendas sean extraídas y extendidas rápidamente a fin de obtener la disipación del calor.
• No conservar líquidos inflamables en proximidad del aparato.

Periodo de inactividad prolongada

• En caso de preverse un prolongado periodo de inactividad de la máquina, se aconseja desconectar las conexiones eléctricas e hidráulicas y dejar su portezuela de cristal entreabierta para evitar la producción de malos olores.

¡Importante!

El uso de este aparato no presenta particulares dificultades ni complicaciones.

No obstante, para obtener los mejores resultados es importante leer atentamente este manual y aplicar todas sus instrucciones antes de poner en funcionamiento la máquina.

Este manual proporciona las instrucciones adecuadas para la instalación, uso y mantenimiento, además de presentar varios consejos de energía para el usuario.

El fabricante declinará toda responsabilidad en cuanto a lesiones que puedan sufrir las personas o daños a cosas que deriven de la inobservancia de las precedentes instrucciones o de la alteración, incluso solo parcial, del aparato, o bien del uso de recambios no originales.

2. INSTRUCCIONES PARA EL INSTALADOR

¡Importante!

El aparato debe ser instalado por un técnico especializado, con observancia de las normas vigentes.

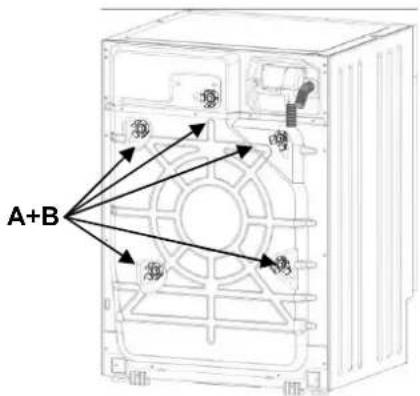

Para los efectos del transporte, el grupo oscilante está inmovilizado mediante los tornillos (A) situados en la parte trasera de la lavadora-secadora, con los respectivos separadores de plástico (B). El desmontaje de los tornillos permite usar el cable de la alimentación eléctrica.

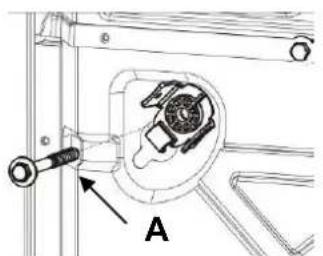

1. Desenroscar todos los tornillos utilizando la llave de 10 mm.
2. Extraer por la parte trasera todos los tornillos (A).

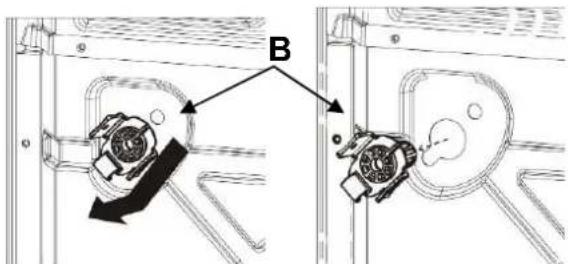

3. Retirar todos los separadores de plástico (B).

1. Montar todos los tapones de plástico suministrados adjuntos (C) para evitar que chorros de agua penetren en el interior de la máquina, o bien, para evitar el contacto con piezas en tensión eléctrica.

¡Atención!

• No volcar la máquina ni inclinarla sobre sus costados.
• Es conveniente conservar todos los materiales empleados para la seguridad del transporte, ya que deberán ser reutilizados en caso de un sucesivo traslado del aparato.

1. Emplazar la máquina en la posición prevista.

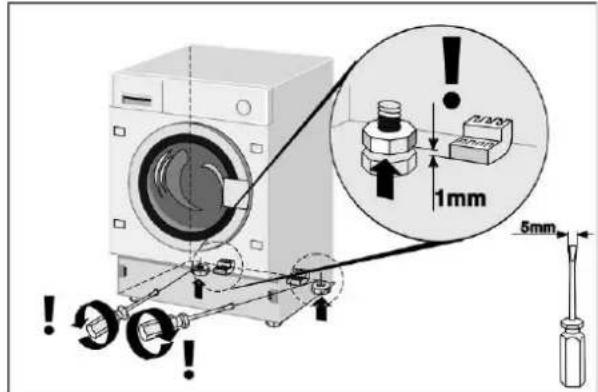

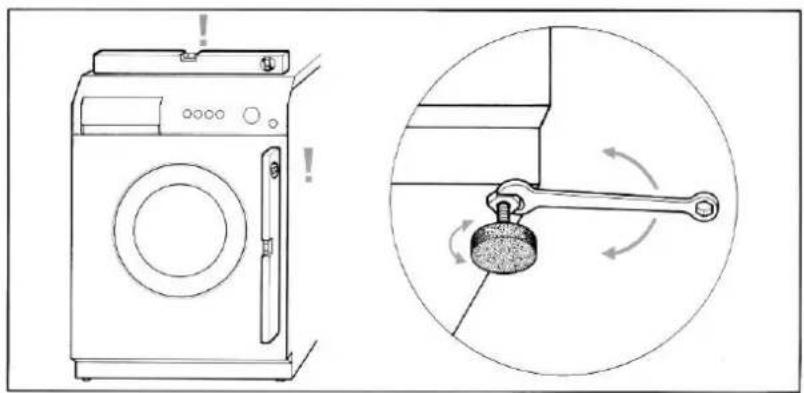

2. Nivelar cuidadosamente la máquina en todas las direcciones mediante un nivel de burbuja, operando, de ser necesario, con sus pies regulables. Una vez efectuada la regulación, inmovilizar los pies mediante las respectivas contratuercas.

1. En presencia de pies regulables traseros, prestar atención a que en la parte trasera la máquina no está apoyada sobre los pies sino sobre patines específicos. Antes de instalar la máquina en el lugar previsto, controlar que sus pies traseros hayan sido completamente enroscados, para evitar que se dañen durante el emplazamiento.

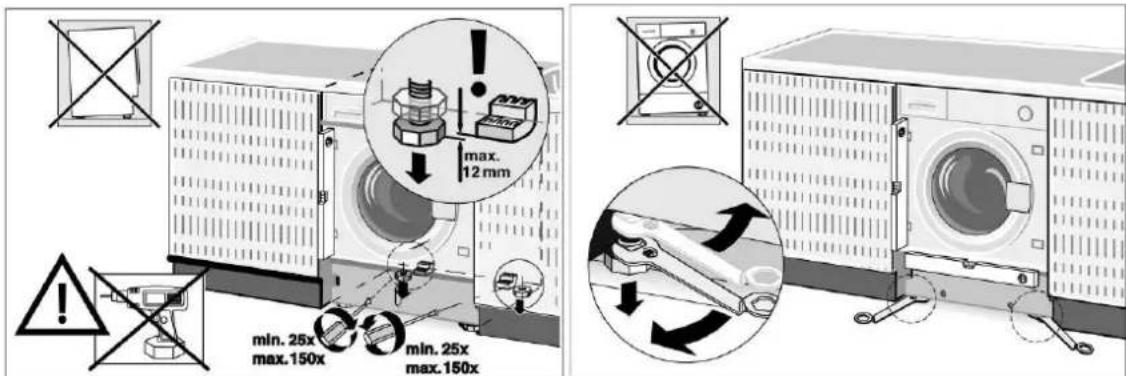

Después de haber instalado la máquina, es necesario alzar sus pies traseros para evitar que quede depositada sobre los patines. Después de alzar los pies traseros, nivelar la máquina e inmovilizar sus pies delanteros.

Los tubos de alimentación y evacuación del agua pueden ser orientados hacia la derecha o hacia la izquierda a fin de efectuar adecuadamente la instalación.

¡Atención!

• Se recomienda ejecutar esta operación con gran atención para evitar vibraciones, ruidosidad o desplazamiento durante el uso de la lavadora-secadora.
• En caso de instalar la máquina sobre pavimento cubierto con moqueta, se debe prestar atención para que las aberturas presentes en la parte inferior de la lavadora-secadora no queden obstruidas.
• Controlar que durante su funcionamiento, la lavadora-secadora no quede en contacto con paredes, muebles, etc. La máquina no debe ser instalada detrás de una puerta bloqueable, de corredera o detrás de una puerta con bisagra en la parte opuesta.

2.3 CONEXIÓN A LA TOMA DE AGUA

1. Verificar que la presión de alimentación está comprendida entre los siguientes valores: 0,05-0,9 MPa. En caso de existir presiones superiores se debe instalar un reductor de presión.
2. Conectar el tubo de alimentación de agua fría (virola de color azul claro) al grifo del agua fría con boca roscada de 3/4 gas, enroscándolo firmemente para evitar pérdidas. El tubo de descarga del agua no debe quedar doblado o aplastado ni debe ser candido ni cortado. Las roscas deben ser apretadas solo manualmente.

1. En caso de estar presente la alimentación con agua caliente, la temperatura del agua suministrada no debe ser superior a 60 °C y el tubo con virola de color rojo debe ser conectado al grifo que suministra agua caliente.

¡Atención!

Si la conexión se efectúa con tuberías nuevas o que han permanecido inactivas por largo periodo, se deben esperar la calidad de una cierta calidad de agua antes de conectar el tubo de carga. De esta forma se evita que posibles depósitos de arena u otras impurezas puedan obstruir los filtros de la máquina protectores de las válvulas de carga. - Deberá excluirse el tubo viejo de alimentación, utilizando el tubo nuevo suministrado con la máquina.

2.4 CONEXIÓN DEL TUBO DE EVACUACIÓN

1. Introducir el extremo del tubo de evacuación en un conductor de descarga con diámetro interno mínimo de 4 cm a una altura comprendida entre 50 y 90 cm, o bien engancharlo (utilizando el soporte de plástico en la curva del tubo) en un fregadero o bañera.

1. Controlar siempre que el extremo del tubo de evacuación quede firmemente fijado para impedir que la fuerza del agua pueda desplazarlo.

¡Atención!

Evítense dobladuras o estrangulamientos del tubo para favorecer la eficaz salida del agua. - Un posible alargador que se conecte al tubo de evacuación no debe medir más de un metro, debe tener el mismo diámetro interno y no puede presentar ningún tipo de estrangulamiento. - En ningún caso el extremo del tubo de evacuación puede quedar sumergido en agua.

2.5 CONEXIÓN ELÉCTRICA

Antes de conectar el enchufe en la toma de corriente controlar que:

1. El valor de la tensión de alimentación del sistema eléctrico coincida con el valor indicado en la placa de datos técnicos presente en la parte delantera (visible con portezuela abierta). El valor de la potencia conectada y los fusibles requeridos aparecen indicados en la placa.
2. El contador, las válvulas limitadoras, la línea de alimentación y la toma de corriente sean de dimensiones adecuadas para soportar la energía máxima indicada en la placa de datos técnicos.
3. La toma de corriente y el enchufe suministrado con la máquina sean compatibles entre sí, sin interposición de reducciones, tomas múltiples, adaptadores ni alargadores que podrían provocar recalentamientos o quemaduras.

Si la toma de corriente no corresponde a las características del enchufe suministrado, sustituir la toma de corriente de la red con otra de tipo adecuado.

Atención

El enchufe debe quedar accesible después de la instalación. - Es absolutamente necesario efectuar la conexión a tierra del aparato. Conectar el enchufe a una toma de corriente provista de eficaz conexión de tierra.

El fabricante declinará toda responsabilidad por posibles lesiones a las personas o daños a las cosas que deriven de la falta de conexión o de una errónea conexión a tierra. La operación de una correcta conexión eléctrica garantiza máxima seguridad.

• Este aparato cumple con lo dispuesto por la Directiva 89/336/CEE del 3.5.89 (incluida la Directiva modificadora 92/31/CEE) relativa a la eliminación de radiointerferencias.
• En caso de dañarse el cable de alimentación, podrá ser sustituido solo con un recambio original, a disposición por nuestro Servicio de Asistencia. No introducir/extraer el enchufe de alimentación desde la toma de corriente teniendo las manos mojadas.
• Extraer el enchufe de alimentación respecto de la toma sujetando el enchufe, sin tirar nunca del cable.

3. DESCRIPCIÓN DE LOS MANDOS

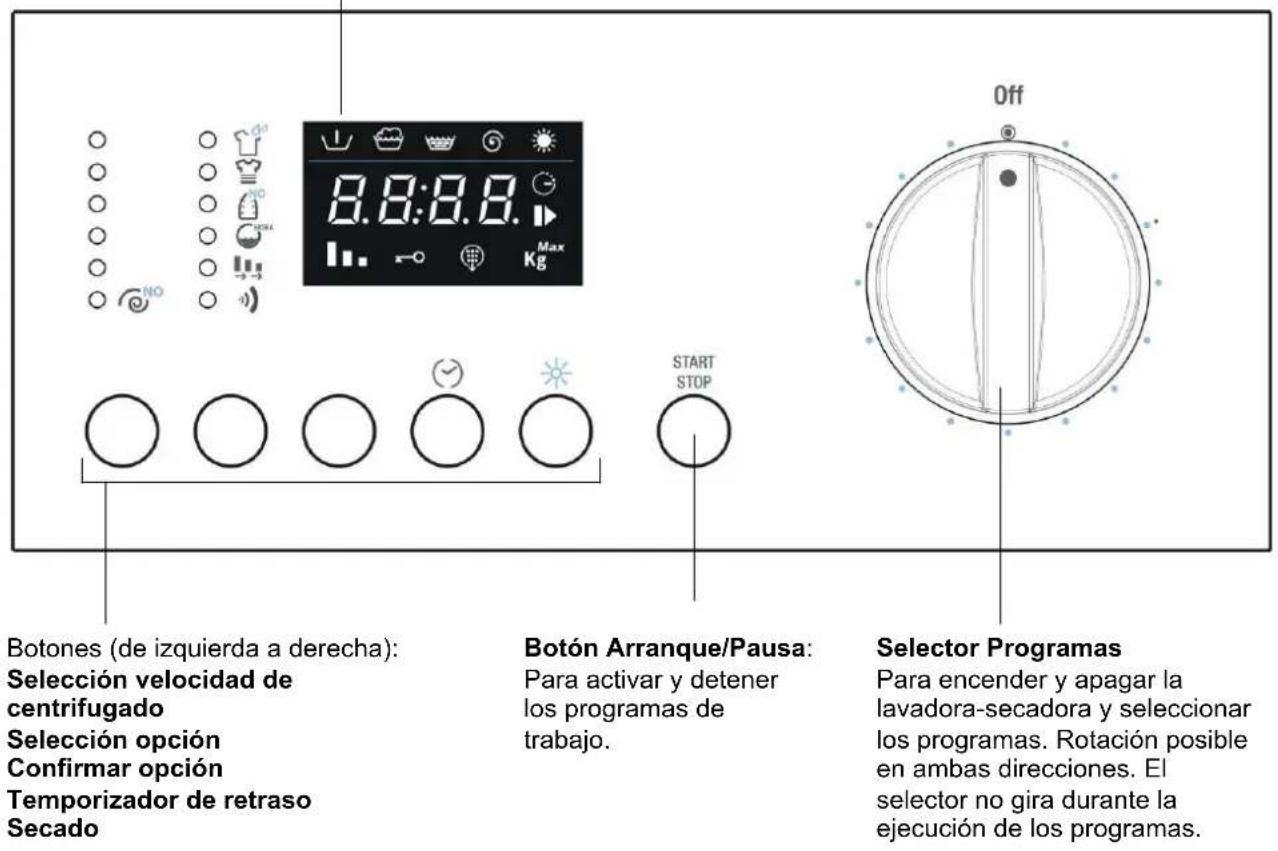

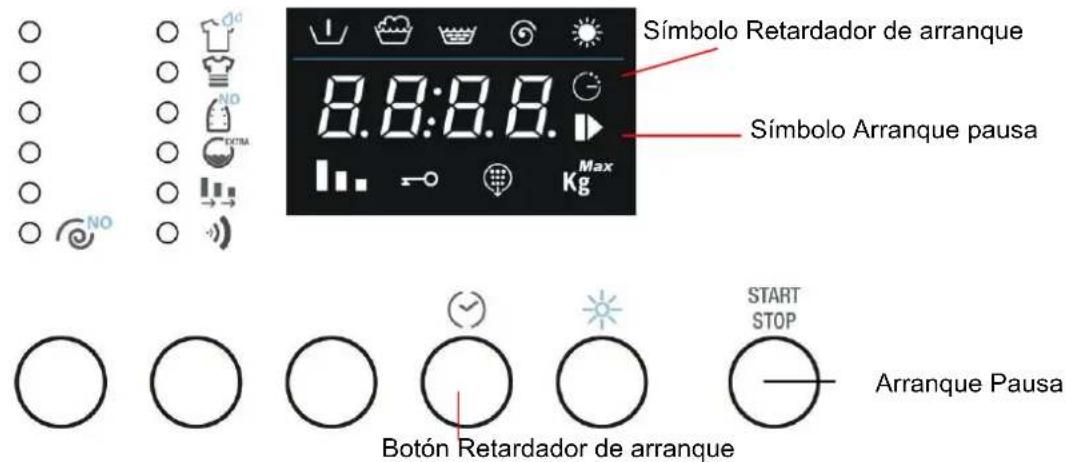

3.1 PANEL DE MANDOS

Todos los mandos y controles del aparato se presentan como conjunto en el panel frontal.

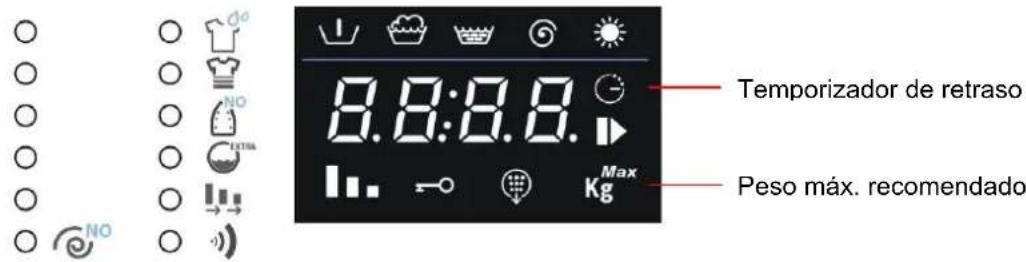

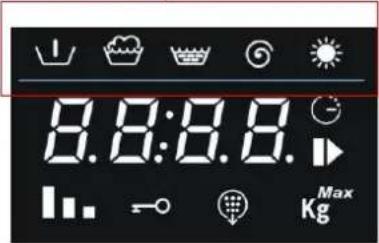

Monitor: presenta las programaciones (velocidad de centrifugado, estatus de los programas, flexi time, nivel de secado, activación de protección niños, peso máximo aconsejado y programa clean). Las programaciones pueden ser modificadas mediante los botones que a continuación se indican.

4. USO DE LA MÁQUINA PARA EFECTUAR EL LAVADO

4.1 PREPARACIÓN DE LA ROPA

1. Dividir la ropa a lavar en función del tipo de tejido y la solidez de los colores.
2. Lavar por separado las prendas de color blanco y aquellas de color. La primera vez es aconsejable lavar por separado las prendas de color nuevas. Normalmente, las prendas a lavar contienen una etiqueta que proporciona indicaciones útiles acerca de las modalidades específicas que deben respetarse al efectuar el lavado. Exponemos a continuación una breve descripción de los símbolos de estas etiquetas.

LAVADO LEJA
90	Lavado max 90°	Cl Usar lejía		No usar lejía
60	Lavado max 60°
		PLANCHADO
40	Lavado max 40°	Temperatura alta	Temperatura mediana	Temperatura baja	No planchar
30	Lavado max 30°
		LIMPIEZA EN SECO
60	Lavado delicado max 60°	A Todos los disolventes	P Todos excepto Tricloro-etileno	F Gasolina Avio y R113	No limpiar en seco
40	Lavado delicado max 40°
30	Lavado delicado max 30°
		SECADE DESPUÉS DEL LAVADO
	Lavar a mano	· · Temperatura alta	· · Temperatura inferior a los 60°		No secar
	No Lavar

¡Atención!

• Evítese el lavado de ropa sin dobladillo o desgarrada ya que podría deshilacharse.
• Los cuerpos extraños pueden dañar los indumentos o los componentes de la lavadora-secadora. Por lo tanto: vaciar y dar vueltas los bolsillos, quitar las argollas de las cortinas o envolverlas en una bolsa de red.
• Lavar las prendas muy pequeñas (cinturones, pañuelos, calcetines, sujetadores con refuerzo, etc.) introduciéndolas en una bolsa de tela blanca, cerrar los botones a presión y las cremalleras y coser adecuadamente los botones que estén sueltos.
• El uso de los modernos detergentes y de la temperatura adecuada de lavado generalmente es suficiente para eliminar las manchas presentes en los tejidos. No obstante, algunas manchas difíciles como aquellas de hierba, fruta, huevo, sangre, óxido, pasta de bolígrafo, etc. deben ser pretratadas antes del lavado. En función del tipo de tejido, en el comercio están disponibles numerosos productos desmanchadores. En todo caso, es aconsejable limpiar o diluir de inmediato las manchas ya que, cuanto más envejecen, más fácil será su eliminación.
• No respetando las indicaciones de los símbolos sobre tratamiento de los tejidos puede dañarse las prendas a lavar.

Lana - Sólo la lana con marca de pura lana virgen identificada mediante o bien con la etiqueta < > puede ser lavada en la máquina utilizando el respectivo programa. Otros tipos de lana es preferible lavarlas a mano o en seco.

4.2 APERTURA DE LA PORTEZUELA DE CRISTAL

La máquina está equipada con un dispositivo de seguridad que impide la apertura de la portezuela durante la operación del programa.

1. Controlar que el agua haya sido completamente extraída de la cuba y que el cesto esté detenido.

¡Atención!

• En caso de interrupción del programa de lavado será necesario esperar entre 3 y 15 minutos, en función de la temperatura interna alcanzada por la máquina.

¡Atención!

El agua podrá estar aún hirviendo si el lavado ha sido efectuado a temperatura elevada.

¡No abrir la portezuela si en el interior del cesto aún hay agua!

4.3 CARGA DE LA ROPA

En todo lo posible, para ahorrar energía eléctrica es conveniente completar la carga con los diferentes tipos de tejido. Introducir la ropa de forma que esté suelta, alternando prendas de grandes y pequeñas dimensiones. Las primeras veces es conveniente pesar las cargas de ropa; sucesivamente bastará proceder según la experiencia adquirida.

4.4 INTRODUCCIÓN DE LA ROPA

1. Abrir la portezuela e introducir la ropa distribuyéndola de manera uniforme, abierta y sin comprimirla en el cesto; en lo posible mezclar prendas grandes con prendas pequeñas.
2. La lavadora, a la que se adjunta este manual, puede ser cargada hasta con un máximo de 7 kg de ropa por cada lavado. Introduciendo una cantidad mayor, se obtendrán resultados de lavado insatisfactorios, además de posibles malfuncionamientos de la máquina.
3. Para ahorrar energía es conveniente completar la entrega de los diferentes tipos de tejido, respetando las cantidades que se indican en la "Tabla de programas" suministrada adjunta a este manual.
4. Cerrar la portezuela presionándola contra el bastidor hasta escuchar el disparo de cierre. Prestar atención a fin de que ninguna prenda quede atascada entre la puerta y la guarnición de goma.

¡Atención!

• En caso de quedar la portezuela mal cerrada, un dispositivo de seguridad impedirá el funcionamiento de la lavadora-secadora.
• No superar la cantidad máxima de carga: una carga excesiva empeorará el resultado del lavado.

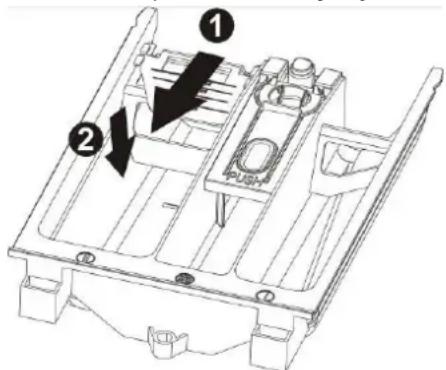

4.5 INTRODUCCIÓN DE DETERGENTE Y ADITIVO

La cubeta interna está dividida en tres compartimientos que presentan los siguientes vínculos:

suavizante, apresto, aditivos, etc. (por ej. productos para el tratamiento). Los aditivos son dosificados automáticamente en la cuba de lavado durante el último enjuague.

En el compartimiento de lavado se encuentra la lengüeta que permite utilizar detergente líquido. Para insertarla, tirar hacia la parte delantera y bajarla.

Siguiendo las indicaciones de la "Tabla de programas" suministrada adjunta a este manual, introducir antes del inicio del programa el detergente y los posibles aditivos en el respectivo compartimiento.

El nivel de los líquidos no debe superar el límite máximo indicado ya que, en caso contrario, las cubetas se vaciarían demasiado rápidamente.

Antes de verter los aditivos en la respectiva cubeta, conviene diluirlos en un poco de agua para impedir la posibilidad de obstrucción del sifón.

Utilizar solo detergentes de espuma controlada, adecuados para uso en lavadora-secadora.

Determinar la cantidad de detergente en referencia a la dureza del agua y el nivel de suciedad de la misma.

agua, el tipo y cantidad de ropa a lavar y el nivel de suciedad de la misma.

De esta forma se obtendrá el efecto deseado además de un consumo óptimo de detergente.

En los envases de los detergentes la dosificación se indica considerando cuatro niveles de dureza y para cargas de ropa de 4-5 kg, normalmente sucia.

Solicitar las informaciones sobre el grado de dureza del agua a la empresa proveedora.

Dureza del agua

Nivel de dureza	Grados frances	h fH Grados alemanes dH
Moderada	Hasta 15°	Hasta 8°
Mediana	15° - 25°	8° - 14°
Dura	25° - 40°	14° - 22°
Muy dura	Más de 40°	Más de 22°

4.6 DOSIFICACIÓN DE DETERGENTES EN POLVO

Ropa normalmente sucia

1. Elegir un programa sin prelavado
2. Introducir en el compartimento de lavado del cajón detergente la cantidad total de detergente indicada en el envase.

Ropa muy sucia

1. Elegir un programa con prelavado
2. Introducir 1/4 de la cantidad de detergente aconsejada en el compartimento de prelavado del cajón detergente y 3/4 en el compartimento de lavado.

¡Atención!

Faltando indicaciones sobre dosificación para la ropa delicada de fibra sintética, utilizar 1/2 y hasta 2/3 de la cantidad indicada para lavar tejidos resistentes de algodón. - Para el programa de lana se recomienda usar solo detergentes neutros para lana. - Dosificar en base a los datos proporcionados por el productor del detergente.

4.7 DOSIFICACIÓN DE DETERGENTES LÍQUIDOS

1. Verter en el dosificador suministrado junto con el envase del detergente líquido la dosis requerida e introducirlo en el cesto, o bien utilizar el compartimento de lavado de la cubeta del detergente, instalando la correspondiente aplicación adicional.
2. La escala en la aplicación roja está prevista como auxiliar para dosificar el detergente líquido.

¡Atención!

• Los detergentes líquidos pueden ser empleados en la dosis prevista por el productor solo para el lavado principal, es decir, en todos los programas sin prelavado.

4.8 DESCALCIFICADORES

Los descalcificadores pueden agregarse según las indicaciones de los productores en los compartimentos de prelavado y lavado.

Introducir en los compartimentos en primer lugar el detergente y a continuación el descalcificador.

4.9 PROGRAMAS Y FUNCIONES

Para seleccionar los programas en función del tipo de tejido, consúltese la "Tabla de programas" suministrada adjunta a este manual (dentro de la bolsa de accesorios).

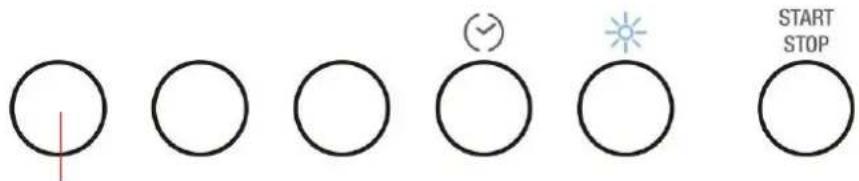

4.10 ENCENDIDO DE LA MÁQUINA Y SELECCIÓN DEL PROGRAMA DE TRABAJO

Para encender la máquina y seleccionar un programa, proceder de la siguiente forma:

1. Girar el mando de los programas en uno de los sentidos. De este modo se enciende la lavadora-secadora.
2. Seleccionar el programa deseado. En el monitor se alternan el tiempo restante para la conclusión y el peso máximo aconsejado para el programa seleccionado. En función de lo visualizado, en el monitor se encienden los respectivos símbolos.
3. Aparecen indicados los valores predeterminados para la velocidad de centrifugado. Es posible modificar las programaciones iniciales mediante el botón situado bajo la secuencia de las velocidades de centrifugado.
4. La velocidad de centrifugado igual a 0 significa exclusión de centrifugado y parada con cuba llena. Programando este valor, la máquina no efectúa el centrifugado final y conduce el programa de lavado con el agua en la cuba.

Selecc. Velocidad centrifugado

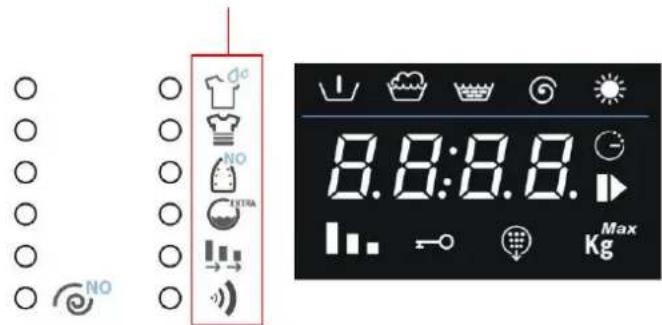

4.11 SELECCIÓN Y CONFIRMACIÓN DE LAS OPCIONES

Opciones

Selección OPCIONES

Confirmar opciones

Arranque/Pausa

1. Mediante el botón Selección Opciones es posible seleccionar en sucesión las siguientes opciones (de arriba hacia abajo):

Prelavado: Activación de una fase previa al lavado de unos 20 minutos de duración y con temperatura de 35°C. Adecuada para el lavado de prendas particularmente sucias.

Intensivo: la temperatura máxima puede ser de 60°C y la fase de lavado es prolongada para aumentar la eficacia de las enzimas presentes en los detergentes. Adecuada para prendas delicadas muy sucias.

Planchar menos: Permite que las prendas lavadas queden poco arrugadas y que, por lo tanto, requieran menor planchado.

Water plus: Aumenta la cantidad de agua utilizada para el lavado y los enjuagues.

Enjuague adicional: mediante esta opción se agrega un enjuague al programa de lavado seleccionado.

Flexi Time: permite reducir la duración del programa. El símbolo se presenta completamente iluminado, indicando la duración inicial del programa seleccionado. Seleccionando esta opción es posible reducir ulteriormente la duración hasta un mínimo y retornar a la duración inicial presionando repetidamente el botón Set.

Rápido: permite reducir la duración del ciclo de lavado. Es adecuado para poca ropa no muy sucia.

Buzzer: Es posible activar/desactivar la señal acústica de fin de programa. La máquina se entrega con esta opción activada.

1. Para confirmar la opción seleccionada basta presionar el botón Confirmar opciones; el LED de la opción permanece encendido.
2. Para eliminar la selección de una opción determinada, basta volver sobre ella mediante el botón de Selección de opciones y presionar el botón Confirmar opciones. Para cancelar en una única operación la selección de todas las opciones previamente confirmadas, basta mantener presionado el botón Confirmar opciones durante cuatro segundos.
3. El Buzzer mantiene la selección efectuada también para los programas sucesivos. Se desactiva automáticamente solo con el programa Night Wash.

4.12 TIEMPO RESIDUAL

1. Presionando repetidamente el botón Retardador de arranque, es posible seleccionar el lapso después del cual el programa de lavado se concluirá. El tiempo requerido para concluir el programa incluye la duración inicial del programa de lavado/secado, de las programaciones efectuadas (temperatura, velocidad de centrifugado y opciones), que puede reducir o prolongar la duración inicial del programa, y del tiempo de espera que el usuario desea alcanzar antes de la partida.
2. Una vez programado el Retardador de arranque, el símbolo en el monitor permanece encendido.
3. Para deseleccionar la función del Retardador de arranque, será necesario presionar repetidamente el botón hasta obtener la aparición de 0 en el monitor.
4. Hasta la partida del programa, el símbolo Arranque Pausa permanecerá encendido de modo intermitente. Una vez iniciado el programa, el símbolo quedará encendido con luz fija.

4.13 ACTIVACIÓN DEL PROGRAMA DE LAVADO

1. Una vez que han sido personalizados los ciclos del programa de lavado, para activarlo presionar el botón Arranque Pausa.
2. Después de la activación, en el monitor aparece el tiempo residual del programa y el símbolo Arranque Pausa permanece encendido.
3. Durante la ejecución del programa de lavado/secado se encienden los símbolos que vez por vez indican las diferentes fases.

Símbolos de las fases de un programa: Prelavado, lavado, enjuagues, centrifugado final y secado.

4.14 INTERRUPCIÓN O CAMBIO DEL PROGRAMA DE LAVADO

Durante su ejecución, el programa de lavado puede ser interrumpido en cualquier momento y para ello:

1. presionar el botón "Arranque/Pausa" durante unos 3 segundos: en el monitor aparecerán alternativamente la palabra PAUS (por 1 segundo) y el tiempo residual (por 1 segundo). El testigo Arranque/Pausa se enciende de modo intermitente.

La interrupción también se obtiene girando el mando de selección de programas/temperaturas durante la ejecución del programa.

1. Para cambiar a un programa de lavado basta seleccionar el nuevo programa mediante el mando respectivo, sin necesidad de poner en pausa la máquina. El nuevo programa de lavado será ejecutado integralmente desde su inicio. Si en el programa precedente ya había sido cargada el agua en la cuba, el nuevo programa comenzará sin cargar agua.
2. Para reanudar el programa presionar nuevamente Arranque/Pausa.

4.15 FIN DEL PROGRAMA

Los programas de lavado/secado son realizados de manera automática y, al concluir, en el monitor aparece la palabra END, apagándose el testigo "Tiempo residual".

1. Apagar la máquina situando el mando de los programas en posición OFF.
2. Extraer la ropa desde el cesto.
3. Dejar la portezuela entreabierta para que la parte interna de la lavadora-secadora pueda secarse.
4. Cerrar el grifo de entrada del agua.

Si durante la fase inicial de programación de la velocidad de centrifugado ha sido seleccionada la exclusión del centrifugado con detención con cuba llena (velocidad de centrifugado igual a 0), al concluir el programa de lavado en el monitor aparecerá el mensaje STOP, alternado con el mensaje ---- (velocidad de centrifugado igual a 0) y se encenderá el testigo indicador de centrifugado.

Para proseguir con descarga y centrifugado, presionar dos veces el botón de selección de centrifugado. La máquina reanuda la ejecución del programa con la descarga y el centrifugado. Para seleccionar la velocidad deseada de centrifugado presionar el botón hasta obtener que aparezca indicada dicha velocidad. Si se desea descargar el agua presente en la cuba sin efectuar centrifugado, presionar el botón de selección de centrifugado hasta visualizar velocidad 00; ello indica que la descarga se efectuará sin centrifugado.

4.16 PROTECCIÓN CONTRA INTERVENCIÓN DE LOS NIÑOS

1. Activando esta función se impide la modificación de las opciones de temperatura, velocidad de centrifugado y ciclo de lavado/secado durante su ejecución.

1. Para activar la función Protección Niños se debe presionar y mantener presionado el botón Selección opciones (1). Dentro de los 3 segundos sucesivos presionar también el botón Confirmar opciones (2).
2. La iluminación del símbolo Protección Niños indica que la función está activada.
3. Para desactivar la función se debe repetir el mismo procedimiento.

4.17 APERTURA DE EMERGENCIA

En caso de interrupción de la energía eléctrica, la portezuela de cristal se abre mediante desenganche mecánico, representado por la lengüeta situada en la parte inferior del aparato:

• Disponer el mando en Off y extraer el enchufe de la alimentación eléctrica.
• Descargar el agua de lavado (véase el apartado 6.4).
• Tirar hacia abajo la lengüeta y abrir la portezuela.

Atención, peligro de sufrir quemaduras: Antes de abrir la portezuela de cristal controlar que en el interior de la máquina no haya agua hirviente, mezclada o no con detergente, que al abrir pueda salpicar provocando lesiones o daños.

Atención: no efectuar una apertura de emergencia de la portezuela de cristal cuando está girando el cesto.

5. UTILIZACIÓN DE LA MÁQUINA PARA EFECTUAR EL SECADO

5.1 GENERALIDADES

Durante los programas de secado es indispensable que el grifo del agua permanezca abierto y que el tubo de evacuación esté correctamente posicionado.

Esta máquina permite ejecutar programas de solo lavado, solo secado y lavado más secado. En este último programa se obtiene el paso automático del lavado al secado sin necesidad de intervenir en los mandos (al concluir el lavado) para obtener la ejecución completa del programa.

Advertencias

• Secar solo ropa o indumentos lavados con una solución acuosa y adecuados para el secado en secadora. No secar tejidos que han sido lavados en seco o desmanchados con solventes químicos; tejidos de lana o mezcla de lana que se encogen con el calor; tejidos muy delicados tales como seda y cortinillas sintéticas; tejidos que puedan fácilmente deshilacharse tales como lana suelta, acolchados y tapetes excesivamente deshilachados y artículos que contengan esponja de goma o materiales elastómeros análogos.
• La carga de ropa que se produce en el sector de la ropa seca.
• Con la operación de los programas de lavado energéticos, automáticamente se efectúa el secado a 90 °C (secado normal).
• En los programas de lavado para tejidos delicados el secado se efectúa automáticamente a 60 °C (secado delicado). Por lo tanto, para ejecutar un programa automático de lavado más secado, el programa de secado estará vinculado a la selección de programa de lavado.
• Para ejecutar un programa solo de secado, se requiere que la ropa haya sido previamente lavada y centrifugada.
• Después de la ejecución del secado de ropa particularmente suave, por ej. ropa nueva en tejido esponjoso, se aconseja utilizar el programa "Enjuagues" para obtener que los posibles depósitos de tejido sean descargados, evitando que se depositen sobre la ropa en el lavado sucesivo.

Importante: No secar tejidos delicados que no resistan a la temperatura de 60 °C o tejidos que en todo caso no resistan a la temperatura seleccionada.

Si al concluir el programa la ropa está aún demasiado húmeda, se deberá ejecutar un breve ciclo de secado temporizado.

¡Atención!: para evitar la formación de dobladuras o que las prendas se encojan, no secar excesivamente.

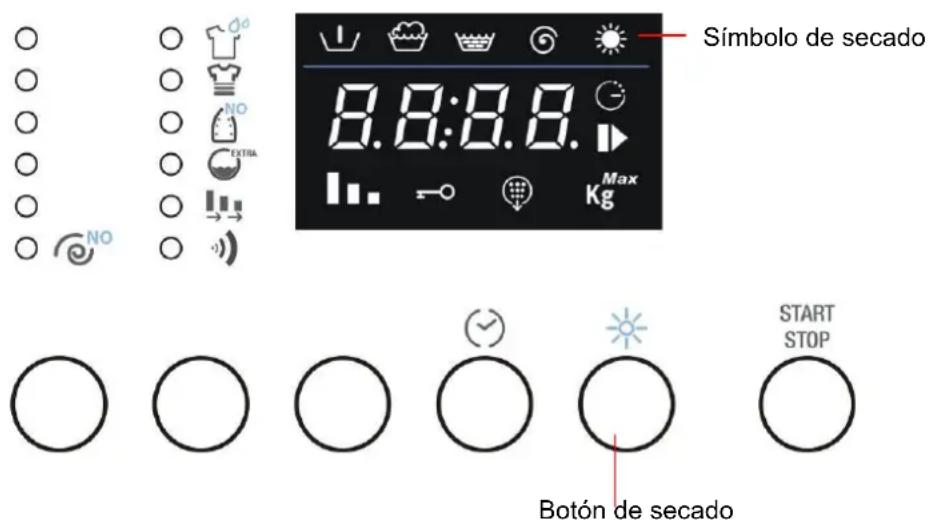

5.2 PROGRAMA DE LAVADO MÁS SECADO

Para lavar y secar de modo automático, la carga de ropa no debe ser superior a 4 kg de prendas de algodón o 2 kg de tejidos sintéticos.

Por lo tanto, si la carga a lavar y secar supera los límites señalados, no es conveniente ejecutar el programa de lavado + secado y, al concluir, se deben dividir la carga de ropa y efectuar el secado en dos tiempos.

Para activar un programa de lavado más secado se deben seguir los siguientes pasos:

1. seleccionar el programa de lavado e introducir las eventuales modificaciones en los parámetros de default;
2. Presionar el botón de secado para programar el tiempo de secado. En el monitor aparecerá inicialmente el tiempo máximo posible (2h:40'), para irse reduciendo hasta llegar a 0h:00'.

El programa de lavado precedente determina el hecho de que el secado sea normal (90 °C) o bien delicado (60 °C).

Después de seleccionar un tiempo de secado, el símbolo en el monitor se enciende de modo intermitente, pasando a encendido fijo al entrar el programa en la fase de secado.

5.3 PROGRAMA SOLO DE SECADO

1. Apagar la máquina situando el mando de selección de programas de lavado/secado en OFF.
2. Posicionar el mando sobre el programa de secado elegido; Secado intensivo: para un secado normal (90 °C) o Secado delicado: para obtener un secado delicado (60 °C). Para el significado de los símbolos relativos a los programas de secado, véase la tabla de programas suministrada adjunta a la máquina.
3. Presionar repetidamente el botón de secado, hasta programar el tiempo de secado que se va a ejecutar (véase el precedente apartado).
4. Presionar el botón "Arranque-Pausa" para comenzar el programa de secado. En el monitor aparece indicado el tiempo residual y se enciende el led del símbolo de secado.

Advertencias

• No habiendo sido seleccionado previamente el programa de lavado, la selección del programa (normal o delicado) de ejecución del secado queda libre. Recuerde que el secado normal es conveniente para prendas de algodón y coloreadas, mientras que el secado delicado es aconsejable para prendas sintéticas y delicadas.
• Para obtener un secado eficaz, la energía de 10 kg de algodón o los 2 kg de tejido sintético.

5.4 INTERRUPCIÓN O CAMBIO DEL PROGRAMA DE SECADO

1. Para interrumpir el programa de secado se debe proceder de la misma forma que para el programa de lavado.
2. En caso de que se desee terminar el programa y extraer la carga, conviene proceder enfriando la ropa. Operar con el botón de selección para programar el tiempo de secado en 20 minutos. Reactivar la máquina de la forma indicada en el próximo apartado; al término será posible extraer la ropa.

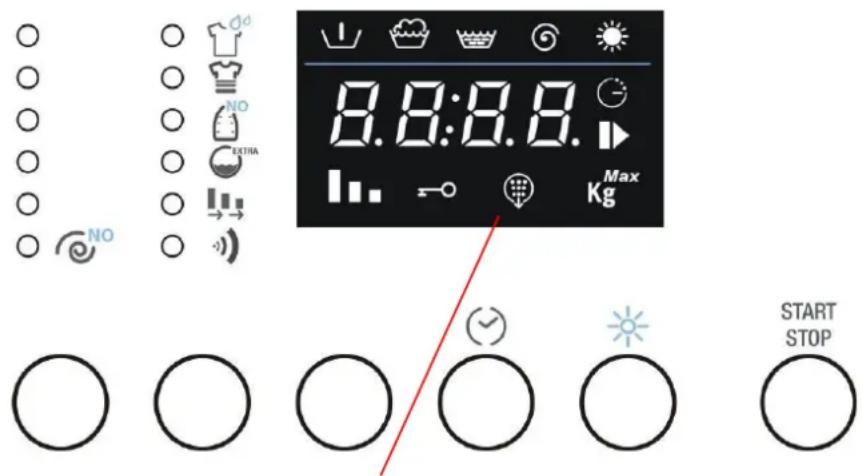

Para mantener duraderamente inalteradas las prestaciones de la máquina, esta cuenta con un programa CLEAN que permite limpiar periódicamente el circuito de secado y eliminar posibles depósitos de fibras residuales.

1. Después de un determinado número de secados, en el monitor se enciende el símbolo CLEAN para indicar que es necesario aplicar este programa. El led permanecerá encendido cuando no se ejecute el programa CLEAN. Una vez ejecutado el programa, el led se apaga.
2. Para ejecutar el programa CLEAN se debe proceder de la siguiente forma:

a. controlar que el cesto está completamente vacío y cerrar la puerta de cristal; b. disponer el mando sobre el programa CLEAN (véase tabla de programas para poder su exacta dirección en el mando); c. presionar el botón ARRANQUE/PAUSA.

El programa CLEAN podrá ser ejecutado incluso sin que el respectivo led esté encendido en el monitor.

Símbolo programa CLEAN

6. LIMPIEZA Y MANTENIMIENTO

Importante. Antes de ejecutar cualquier operación de limpieza o mantenimiento se debe desacoplar el enchufe respecto del toma de corriente.

6.1 LIMPIEZA EXTERNA

• Una limpieza regular y constante permite mantener inalterado el aspecto de su aparato.
• El mueble debe limpiarse solo con agua y jabón, secándolo cuidadosamente con un paño suave. Las piezas de plástico deben limpiarse solo con un paño húmedo. No raspar con objetos puntiagudos y evitar el uso de solventes o productos que contengan abrasivos ya que dañan las superficies.
• Por motivos de seguridad no lanzar nunca chorros de agua contra la lavadora-secadora.

6.2 LIMPIEZA DEL CESTO

• Eliminar posibles manchas de óxido en el cesto utilizando un producto limpiador para acero inoxidable y, en caso de mayor dificultad, usar papel abrasivo finísimo.
• Para descalcificar la lavadora-secadora emplear únicamente descalcificantes de marca, con anticorrosivo para lavadoras.
• Para el uso y la dosificación atenerse absolutamente a las indicaciones del productor.
• Después de los procedimientos de descalcificación y de eliminación del óxido del cesto, ejecutar algunos ciclos de enjuague para eliminar todo posible residuo de ácido que pueda dañar la máquina. Por ningún motivo utilizar detergentes que contengan solventes. Podrían formarse vapores que den lugar a peligro de incendio y/o explosión.

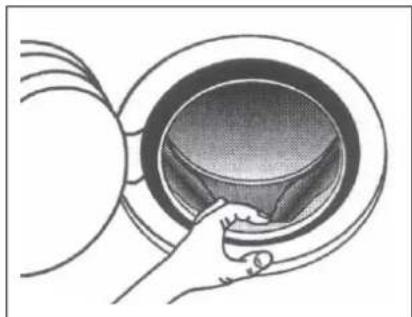

6.3 LIMPIEZA GUARNICIÓN DE LA PORTEZUELA DE CRISTAL

Controlar periódicamente la posible presencia de clips, botones, clavos, alfileres y otros objetos en los pliegues de la guarnición.

6.4 LIMPIEZA DE LA BOMBA DE EVACUACIÓN

La limpieza de la bomba de evacuación deberá efectuarse solo en caso de bloquearse a causa de botones, alfileres, u otros objetos que impidan la evacuación del agua. En tal caso operar de la manera que a continuación se indica.

1. Extraer el enchufe eléctrico a fin de desconectar la máquina respecto de la red.
2. Según el modelo, proceder de la siguiente forma: Modelo empotrado/totalmente integrable; con un destornillador pequeño hacer palanca y desenganchar los tapones indicados en la figura; girando el zócalo hacia abajo se obtiene acceso a la bomba.

Modelo Libre Instalación: introducir un destornillador de pequeñas dimensiones en las ranuras presentes en la parte delantera del zócalo y hacer palanca ligeramente hacia arriba a fin de liberar la parte superior del zócalo bajo el mueble. Inclinar ligeramente el zócalo hacia adelante y tirar hacia arriba para desmontarlo por completo.

1. Extraer el tubo flexible de vaciado "A".

Atención: el tubito caliente señala la presencia de agua caliente o hirviente. Colocar sobre el pavimento un recipiente bajo y quitar el tapón "B" para descargar el agua.

Según la cantidad de agua presente, vaciar varias veces el recipiente. Una vez que deje de salir agua, cerrar nuevamente el tubo flexible y reinstalar firmemente el tapón "B".

1. Desenroscar la tapa de la bomba "D" girando hacia la izquierda.

Limpiar y eliminar posibles objetos extraños presentes en el cuerpo de la bomba.

Controlar también el interior "E" verificando que el rotor gire libremente; controlar posible presencia de cuerpos extraños atascados, que deben ser extraídos.

1. Reenroscar la tapa de la bomba.

Fijar el tubo flexible de vaciado introduciendo su tapón de disparo en su alojamiento "C".

En función del modelo instalar el zócalo de la siguiente forma:

Modelo empotrado/totalmente integrable; montar el zócalo en primer lugar en la parte inferior, para después empujarlo hacia el mueble y fijar de nuevo los tapones.

Modelo de libre instalación; montar el zócalo ante todo en la parte inferior y a continuación empujarlo hacia el mueble hasta obtener su acoplamiento.

6.5 LIMPIEZA DEL CAJÓN DE LOS DETERGENTES

Es conveniente mantener el cajón de los detergentes limpio y exento de incrustaciones.

Para poder realizar esta operación se debe extraer el cajón por completo (mover el cajón hasta el fondo, presionar en la zona indicada con la palabra PUSH y extraerlo por completo).

Desmontar el sifón «A» y lavar enteramente con agua caliente.

Introducir nuevamente el sifón hasta el fondo y, antes de instalar el cajón en su alojamiento, eliminar posibles residuos de detergente.

6.6 LIMPIEZA DE FILTROS ENTRADA AGUA

La máquina está equipada con un filtro destinado a proteger las válvulas de entrada del agua.

Este filtro se encuentra en el racor del tubo de alimentación que debe conectarse al grifo.

El filtro debe ser limpiado en caso de que la lavadora-secadora no cargue agua o cargue solo parcialmente.

Para limpiarlo proceder de la siguiente forma:

• Extraer el enchufe eléctrico a fin de desconectar la máquina respecto de la red.
• Cerrar el grifo de entrada del agua.
• Desenroscar el racor del tubo de alimentación del grifo.
• Desmontar el filtro del racor del tubo de entrada.
• Limpiar el filtro con agua y con un cepillo.
• Al reenroscar el racor del tubo de alimentación, controlar que el bajo quede correctamente posicionado.

Este producto cumple con lo establecido por las normas vigentes sobre seguridad relativas a los equipos eléctricos. Por motivos de seguridad, eventuales controles técnicos y reparaciones deben ser ejecutadas solo por personal calificado a fin de evitar peligros para el usuario.

Al dejar de configurar la máquina, antes de llamar al Servicio de Asistencia y para evitar inútiles gastos, controlar personalmente que hayan sido ejecutadas las operaciones que se indican en esta Tabla de anomalías.

1 La máquina no parte

Controlar que:

• el enchufe haya sido correctamente introducido en la toma;
• la portezuela de cristal esté correctamente cerrada;
• haya sido presionado el botón "Arranque/Pausa".

2 No carga agua

Controlar que:

• el enchufe haya sido correctamente introducido en la toma;
• la portezuela de cristal esté correctamente cerrada;
• el grifo del agua esté abierto;
• los filtros del tubo de alimentación de agua no estén obstruidos;
• el tubo de alimentación hídrica no esté atascado o doblado.

3 En el cesto de lavado no se ve agua

No constituye avería.

El nivel del agua es inferior al cristal de la portezuela, ya que los modelos más recientes usan poca agua pero obteniendo los mismos resultados de lavado y enjuague.

4 No descarga el agua

Controlar que:

• el tubo de evacuación no esté doblado; la bomba de evacuación no esté atascada.

5 No descarga el agua después del último enjuague de los programas de lavado delicados y lana

No se trata de una anomalía: la pausa está prevista en el programa de lavado para evaporar la formación de arrugas en los tejidos.

Para efectuar la evacuación del agua proceder de la forma ilustrada en el apartado (Fin programa)

6 Laquina carga y descarga de modo continuo

Controlar que el extremo del tubo de evacuación no esté bloqueado abajo.

7 Fuertes vibraciones durante las vueltas de centrifugado

Controlar que:

• la máquina esté correctamente nivelada;
• la lavadora-secadora no esté situada demasiado próxima a muros o muebles;
• el grupo oscilante interno haya sido desbloqueado.

8 Se forma demasiada espuma en la cuba y sale a través del cajón

Controlar que:

• el detergente utilizado sea del tipo para máquinas automáticas y no para lavado manual;
• el detergente haya sido usado en la cantidad indicada y no en cantidad superior.

9 Presencia de agua en el pavimento

Controlar que:

• los racores del tubo de alimentación de agua no estén flojos;
• el extremo del tubo de evacuación no haya sido cambiado de posición.

10 El suavizante no es introducido por completo o permanece demasiada agua en el compartimento

Controlar que los sifones en el cajón del detergente estén correctamente colocados en sus alojamientos y no estén obstruidos.

11 La máquina no efectúa el centrifugado

Ha intervenido el dispositivo de seguridad antidesequilibrio porque la ropa no está uniformemente distribuida en el interior del cesto. Por lo tanto, en caso de que al concluir el programa la ropa quede mojada, aconsejo distribuirla manualmente en el interior del cesto y repetir la operación de centrifugado.

12 Vaciado del agua del cesto

En caso de interrumpirse la alimentación eléctrica o de verificarse un inconveniente en la lavadora-secadora, se podrá efectuar el vaciado de emergencia del agua presente en el interior del cesto.

13 La ropa no ha sido correctamente centrifugada

Las prendas de ropa más grandes están enrolladas y no se han distribuido de modo uniforme en el cesto. Es necesario lavar siempre prendas de ropa grandes en conjunto con prendas pequeñas.

14 Presencia de residuos de detergente en la ropa

Muchos detergentes sin fosfatos contienen sustancias difícilmente solubles en agua.

15 La ropa no se seca

Seleccionar el programa de Enjuague o bien capilar la ropa.

Controlar que:

• el grifo del agua está abierto;
• la energía de ropa no sea excesiva;
• el tiempo de secado sea adecuado;
• haya sido seleccionado el tiempo de secado adecuado.

En caso de que la máquina continúe sin efectuar el secado, sírvase contactar con el Servicio de Asistencia para limpiar el ventilador y los conductos de secado, eliminando posibles depósitos de fibras residuales.

16 La calidad del lavado no es satisfactoria

• Probablemente se ha utilizado poco detergente o un detergente inadecuado;
• Las manchas difíciles no han sido sometidas a un tratamiento previo;
• No ha sido elegida la temperatura adecuada;
• El cesto está sobrecargado.

VISUALIZACIÓN DE ERRORES

En caso de mal funcionamiento, la máquina señalará el error mediante un número de error en el monitor.

Código de error	Descripción del problema
OPEN	Portezuela de cristal no cerrada correctamente. Probar cerrándola;nuevamente.
E.I	Intervención de agua stop. Contactor el centro de asistencia más(PRóxico afteres de haber desconnectado la alimentación electrica y haber cerrado el grifo del agua.
E.S.	Noonga el agua para efectuar el lavado. Véase el punto 2 de la lista de anomalías.
E.G.	No descarga el agua. Véase el punto 4 de la lista de anomalías.

Respecto a todos los códigos de error que puedan presentarse, al aparecer uno de ellos, sírvase contactar con el más próximo Centro de Asistencia antes de haber desconectado la alimentación eléctrica y haber cerrado el grifo del agua.

Índices

Estas advertencias son proporcionadas por motivos de seguridad.

Botón Inicio/Pausa: Para iniciar e interrumpir los programas de trabajo.

1. Verifique si el agua fue totalmente descargada de la cuba y si el tambor está parado.

¡Atención!

6.3 LIMPIEZA DEL SELLO DEL OCULAR

12 Vaciado de agua bajo el viento.
