Marca	Teka
Modelo	ND ALADA 90
Tipo de producto	Campana extractora
Ancho	90 cm
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	250 W
Potencia de iluminación	2 x 20 W (G4)
Caudal de aspiración	800 m³/h
Número de velocidades	Varias (programables)
Función temporizador	Sí, ajustable (por defecto 10 min)
Tipo de filtros	Filtros metálicos lavables (lavavajillas) + opción carbón activo
Limpieza de filtros	Al menos una vez al mes
Distancia mínima de instalación (cocina eléctrica)	50 cm
Distancia mínima de instalación (cocina a gas)	65 cm
Tipo de evacuación	Exterior (conducto) o recirculación con filtro de carbón
Diámetro de conducto recomendado	Mín 120 mm, máx 150 mm (con reductor incluido)
Accesorios incluidos	Reducción 150/125 mm, válvula anti-retorno, soportes, tornillos
Uso	Doméstico

Preguntas frecuentes - ND ALADA 90 TEKA

¿Cómo limpiar los filtros metálicos de la campana Teka ND ALADA 90?

Retire los filtros con las asas. Lávelos en agua caliente con detergente neutro o en el lavavajillas (colóquelos verticalmente). Séquelos al aire antes de volver a colocarlos. Límpielos al menos una vez al mes.

¿Cómo cambiar las bombillas de la campana?

Desenrosque la bombilla fundida del casquillo. Sustitúyala por una bombilla nueva del mismo tipo: 20 W, G4. Enrosque.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

Para placa eléctrica: 50 cm. Para placa a gas o mixta: 65 cm.

¿Cómo programar el temporizador de aspiración?

Presione más de 2 segundos la velocidad deseada para 10 minutos por defecto. Para ajustar otra duración: presione el botón Temporizador, seleccione el tiempo, presione nuevamente Temporizador, luego presione más de 2 segundos sobre la velocidad.

¿Qué hacer si la campana no aspira suficiente o vibra?

Verifique los filtros metálicos: si están saturados de grasa, límpielos o reemplace los filtros de carbón. Asegúrese de que el conducto de evacuación no esté obstruido.

¿Los filtros de carbón activo son lavables?

No, los filtros de carbón activo no son lavables ni regenerables. Deben ser reemplazados cada 3 a 6 meses según el uso.

¿Cómo instalar la campana Teka ND ALADA 90?

Siga la guía de instalación proporcionada: fije los soportes a la pared, cuelgue la campana, conecte el conducto de evacuación (diámetro 120 o 150 mm) y monte los cubretubos. Respete las distancias de seguridad.

¿Qué bombillas usar para la iluminación de la campana?

Use bombillas halógenas o LED tipo G4, potencia máxima 20 W.

La campana hace ruido o vibra excesivamente, ¿qué hacer?

Verifique que los filtros estén limpios y bien colocados. Asegúrese de que el conducto de evacuación esté correctamente fijado y sin obstrucción. Contacte al servicio técnico si el problema persiste.

¿Dónde encontrar el servicio técnico para la campana Teka?

Diríjase al Servicio de Asistencia Técnica TEKA más cercano. Use siempre piezas de repuesto originales.

MANUAL DE USUARIO ND ALADA 90 TEKA

Manual de Instrucciones

Campanas Extractoras ND.3

Bedienungsanleitung

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas.

Guarde este manual, le proporcionará información útil sobre su campana en todo momento y facilitará el uso de la misma por parte de otras personas.

Instrucciones de Seguridad

• Respete las disposiciones locales vigentes en cuanto a instalaciones eléctricas domésticas y evacuación de gases.
• Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana.
• El aparato se debe conectar a la red utilizando un interruptor de corte omnipolar, con una separación mínima de contactos de 3 mm.
• Una vez instalada la campana asegúrese de que el cable de alimentación a la red no está en contacto con aristas metálicas vivas.
• Evite conectar el aparato a conductos que se utilicen para la evacuación de humos originados por una energía distinta a la eléctrica. p.ej: calderas, chimeneas, etc.

• La habitación debe estar provista de una ventilación adecuada si se va a utilizar la campana simultáneamente con aparatos alimentados por energía diferente a la eléctrica. p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.

• La parte inferior de la campana debe situarse como mínimo a 50 cm. de altura sobre encimeras eléctricas y a 65 cm. en encimeras a gas o mixtas.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.
• Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej. mientras se están limpiando en el lavavajillas.
• No está permitido flamear debajo de la campana.
• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej durante la limpieza o el mantenimiento.
• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso doméstico y únicamente para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se responsabiliza de los daños originados por un uso indebido del aparato.
• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica de TEKA más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal no cualificado pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.

Indice

Página

Descripción del aparato 3

Instrucciones de uso 3

Programación tiempo de aspiración 3

Limpieza y mantenimiento 4

Si algo no funciona 4

Dimensiones y Características 5

Accesorios suministrados 6

Instalación 6

Filtros de carbón activo 6

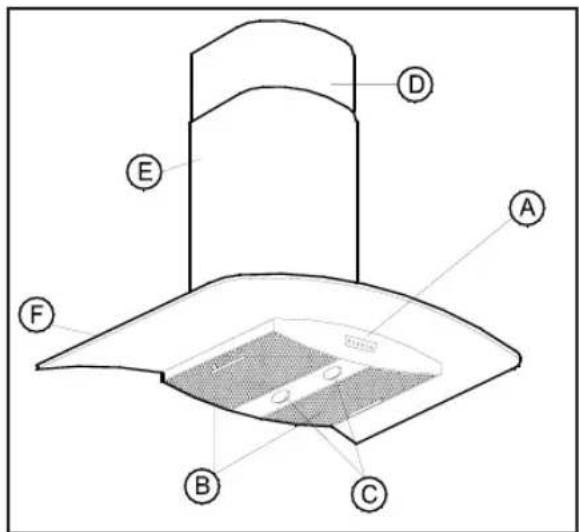

Descripción del aparato

A Mando electrónico programador con botones para luz y velocidades con pilotos indicativos de funcionamiento.
B Filtros metálicos.
C Lámpara con dos luces - 20 W (G-4).
D, E Cubretubos, regulables en altura.
F Elemento decorativo, (no inlcuido).

Instrucciones de uso

	30min.	20min.	10min.	5min.
	Luz
	Aspiración mínima
	Aspiración media
	Aspiración máxima
	Aspiración intensiva
	Temporizador

山

Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar para que el flujo de aire sea contínuo y estable al momento de aspirar los humos.

De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.

Programación tiempo de aspiración

1.- Pulsando durante más de 2 segundos en cualquier velocidad la campana permanecerá encendida 10 minutos en el nivel elegido.
Para programar un tiempo diferente al prees- tablecido (10 minutos):

a).- Con la campana apagada, pulse el botón "Temporizador".
b).- Seleccione el tiempo de aspiración pulsando el botón correspondiente. (Ver figura).
c).- Vuelva a pulsar el botón "Temporizador". d).- Pulse velocidad deseada durante más de 2 segundos, la luz comenzará a parpadear.

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2.

山

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no desprenda pilosidades.

Limpieza de Filtros Metálicos

Extraiga los filtros de sus alojamientos utilizando los tiradores específicos para ello.

Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa. También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos.

La limpieza en lavavajillas con detergentes agresivos o abrillantadores, puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas.

Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana.

Cambio de Luces

Proceda del modo siguiente:

• Desenrosque el embellecedor del portalámparas.
• Cambie la lámpara averiada/fundida. La potencia máxima de las lámparas es de 20 W (G-4).
• Enrosque el embellecedor del portalámparas.

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

Problema Posible	causa	Solución
La campana no funciona.	El cable de alimentación de la campana no está conectado a la red.No hay corriente en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la red tenga corriente.
La campana no aspira lo suficiente o vibra.	Filtros saturados de grasa.Obstrucción en el conducto de salida de aire.	Sustituya o limpie los filtros de carbón activo y/o metálicos según sea el caso.Elimine la obstrucción.
Las lámparas no iluminan.	Las lámparas están fundidas.Las lámparas están flojas.	Sustituya las lámparas.Apriete las lámparas.

Dimensiones y Características

Código Técnico	Tensión (V) de red	Frecuencia (Hz) de red	Potencia (W) de luces / motor	Caudal de aspiración
214321ND 2	20-240 50 2x20 /	250 800 m		^3 /h
216321ND 2	20-240 50 2x20 /	150 600 m		^3 /h
234321ND 1	10-127 60 2x20 /	280 730 m		^3 /h

TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales.

Accesorios suministrados

1 Reducción ∅150 / 120 mm.

2 Soportes para cubretubo.

2 Soportes pared

6 Tacos de sujeción (∅8 x 40).

6 Tirafondos (∅5 x 45).

4 Tacos de sujeción (∅6 x 30).

4 Tirafondos (∅4 x 30).

2 Arandelas (∅6.4 x ∅12).

2 Arandelas (∅6,4 x ∅18).

4 Tornillos (M4 x 12).

2 Tornillos (∅3.9 x 13).

2 Grapas tuerca.

Instalación

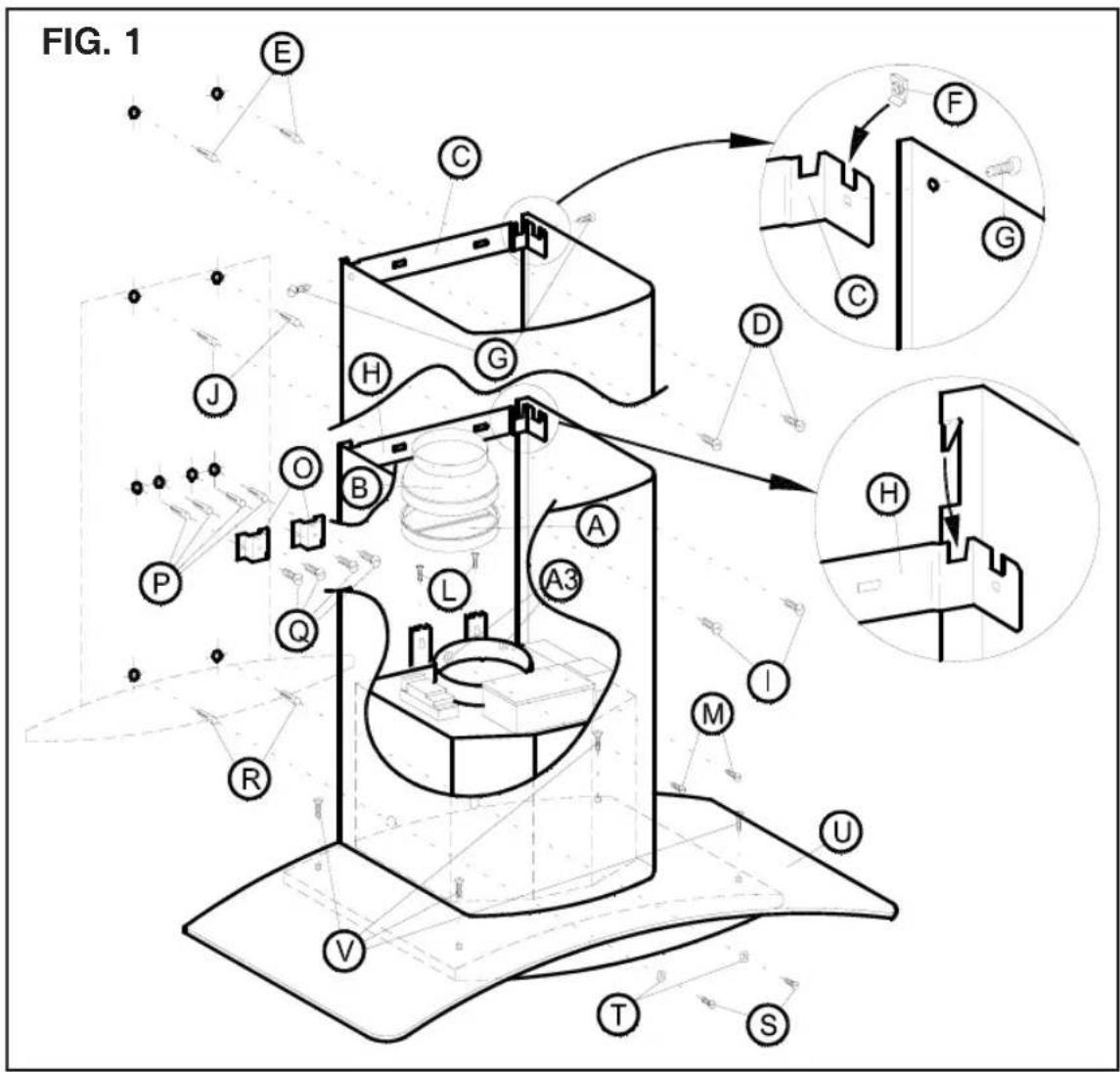

Fig. 1 (Pag. 7)

Al instalar la campana asegúrese de cumplir las Instrucciones de Seguridad indicadas en la página 2.

Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos ∅120.

1) Utilizando la plantilla adjunta, trace y taladre en la pared los puntos para fijar los tacos de sujeción (P) (∅8 x 40) y (J) (∅6 x 30).

2) Atornille los soportes (O) a la pared con los tirafondos (Q) (∅5 x 45) y el soporte (H) con los tirafondos (I) (∅4 x 30), según fig. 1.

3) Cuelgue la campana en los soportes montados (O). Nivele el aparato apretando los tornillos (L) (M4 x 12).

4) Trace la situación de los tacos de seguridad (R) (∅8 x 40) a través del interior de la campana.

5) Descuelgue la campana.

6) Taladre la pared y coloque los tacos de seguridad (R) (∅8 x 40).

7) Cuelgue la campana, apriete los tornillos (M) (M4 x 12) con las arandelas (A3) (∅6.4 x ∅12) y los tirafondos (S) (∅5 x 45) con las arandelas (T) (∅6.4 x ∅18).

8) Coloque el complemento decorativo (U) apretando los tornillos (V) (M4) (suministrados con el complemento decorativo) ligeramente.

9) Monte los cubretubos, fijando el inferior en el soporte (H), según detalle de la fig. 1. Eleve el cubretubo superior hasta el lugar deseado y marque su contorno en la pared. Retire los cubretubos.

10) Coloque las grapas (F) en el soporte (C).

11) Centre el soporte (C) sobre el contorno marcado; trace y taladre los puntos de fijación de los tacos (E) (∅6 x 30). Fije el soporte (C) con los tirafondos (D) (∅4x30).

12) Coloque la pieza (A) si el tubo interior (no suministrado) es ∅150 o (A)+(B) si es ∅120.

13) Fije el tubo interior con una abrazadera (no suministrada) a (A) o (B) según sea el caso.

14) Una vez colocado el tubo interior, coloque el cubretubo inferior sobre la campana y fije el cubretubo superior con los tornillos (G) (∅3.9 x 13).

15) Ajuste definitivamente el complemento decorativo (U), fijándolo al cuerpo de la campana mediante los tornillos (V) (M4) suministrados con el complemento decorativo.

Filtros de Carbón Activo (Opcional)

Cuando no sea posible la evacuación de gases al exterior, la campana puede configurarse para purificar el aire recirculándolo a través de filtros de carbón activo.

La duración de los filtros de carbón activo es de tres a seis meses, dependiendo de las condiciones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez agotada su vida útil deberán reemplazarse.

SET tipo 1 - Fig. 2 (Pag. 7)

1) Sitúe los filtros en la sección lateral de aspiración del motor haciendo coincidir los orificios de los filtros (A) con los pivotes (B) de la carcasa del motor. Gire en el sentido que se indica en la figura.

2) Retire los cubretubos (E). Coloque el difusor (C) sobre la reducción ∅150/ 120 ajustada sobre la sección de salida de aire del motor. Vuelva a colocar los cubretubos (E).
