ND ALADA 90 - Exaustor de cozinha TEKA - Manual de utilização gratuito

Marca	Teka
Modelo	ND ALADA 90
Tipo de produto	Coifa aspirante
Largura	90 cm
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	250 W
Potência de iluminação	2 x 20 W (G4)
Fluxo de aspiração	800 m³/h
Número de velocidades	Várias (programável)
Função temporizador	Sim, ajustável (padrão 10 min)
Tipo de filtros	Filtros metálicos laváveis (máquina de lavar louça) + opção carvão ativo
Limpeza dos filtros	Pelo menos uma vez por mês
Distância mínima de instalação (cozimento elétrico)	50 cm
Distância mínima de instalação (cozimento a gás)	65 cm
Tipo de evacuação	Exterior (duto) ou reciclagem com filtro de carvão
Diâmetro do duto recomendado	Mín 120 mm, máx 150 mm (com redutor fornecido)
Acessórios fornecidos	Redução 150/125 mm, válvula anti-retorno, suportes, parafusos
Uso	Doméstico

Perguntas frequentes - ND ALADA 90 TEKA

Como limpar os filtros metálicos da coifa Teka ND ALADA 90?

Remova os filtros pelas alças. Lave-os em água quente com detergente neutro ou na máquina de lavar louça (coloque-os verticalmente). Seque-os ao ar livre antes de recolocá-los. Limpe-os pelo menos uma vez por mês.

Como trocar as lâmpadas da coifa?

Desenrosque a lâmpada queimada do soquete. Substitua por uma lâmpada nova do mesmo tipo: 20 W, G4. Reenrosque.

Qual é a distância mínima entre a coifa e a placa de cozimento?

Para placa elétrica: 50 cm. Para placa a gás ou mista: 65 cm.

Como programar o temporizador de aspiração?

Pressione por mais de 2 segundos na velocidade desejada para 10 minutos por padrão. Para definir outra duração: pressione o botão Temporizador, selecione o tempo, pressione Temporizador novamente, depois pressione por mais de 2 segundos na velocidade.

O que fazer se a coifa não aspirar o suficiente ou vibrar?

Verifique os filtros metálicos: se estiverem saturados de gordura, limpe-os ou substitua os filtros de carvão. Certifique-se de que o duto de evacuação não está obstruído.

Os filtros de carvão ativo são laváveis?

Não, os filtros de carvão ativo não são laváveis nem regenerados. Devem ser substituídos a cada 3 a 6 meses dependendo do uso.

Como instalar a coifa Teka ND ALADA 90?

Siga o guia de instalação fornecido: fixe os suportes na parede, pendure a coifa, conecte o duto de evacuação (diâmetro 120 ou 150 mm) e monte os cobretubos. Respeite as distâncias de segurança.

Quais lâmpadas usar para a iluminação da coifa?

Use lâmpadas halógenas ou LED do tipo G4, potência máxima 20 W.

A coifa faz barulho ou vibra excessivamente, o que fazer?

Verifique se os filtros estão limpos e bem colocados. Certifique-se de que o duto de evacuação está corretamente fixado e sem obstruções. Contate o serviço técnico se o problema persistir.

Onde encontrar o serviço técnico para a coifa Teka?

Dirija-se ao Serviço de Assistência Técnica TEKA mais próximo. Use sempre peças de reposição originais.

MANUAL DE UTILIZADOR ND ALADA 90 TEKA

Manual de Instruções

Exaustores ND.3

1 Válvula anti-retorno.

30min. 20min. 10min. 5min.

Parabéns pela sua preferência. Estamos certos que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, irá satisfazer plenamente as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o exaustor de campânula pela primeira vez, a fim de obter o máximo rendimento do aparelho e evitar avarias provocadas por uma utilização incorrecta, permitindo-lhe ainda solucionar pequenos problemas.

Q

Guarde este manual, pois fornecer-lhe-á informações úteis sobre o seu exaustor em qualquer altura e facilitará a utilização do mesmo por outras pessoas.

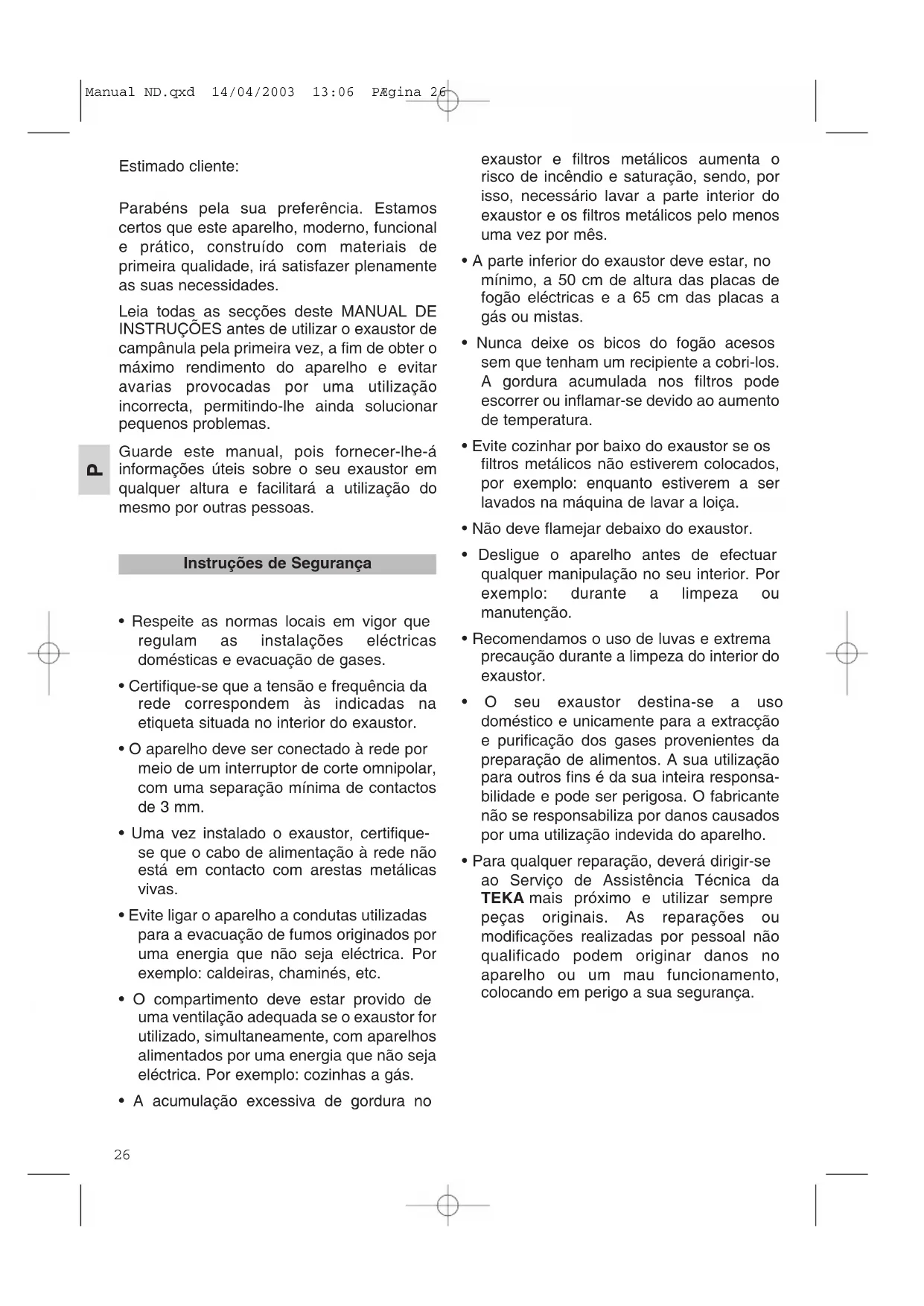

Instruções de Segurança

• Respeite as normas locais em vigor que regulam as instalações eléctricas domésticas e evacuação de gases.
• Certifique-se que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do exaustor.
• O aparelho deve ser conectado à rede por meio de um interruptor de corte omnipolar, com uma separação mínima de contactos de 3 mm.
• Uma vez instalado o exaustor, certifique-se que o cabo de alimentação à rede não está em contacto com arestas metálicas vivas.
• Evite ligar o aparelho a condutas utilizadas para a evacuação de fumos originados por uma energia que não seja eléctrica. Por exemplo: caldeiras, chaminés, etc.
• O compartimento deve estar provido de uma ventilação adequada se o exaustor for utilizado, simultaneamente, com aparelhos alimentados por uma energia que não seja eléctrica. Por exemplo: cozinhas a gás.
• A acumulação excessiva de gordura no

exaustor e filtros metálicos aumenta o risco de incêndio e saturação, sendo, por isso, necessário lavar a parte interior do exaustor e os filtros metálicos pelo menos uma vez por mês.

• A parte inferior do exaustor deve estar, no mínimo, a 50 cm de altura das placas de fogão eléctricas e a 65 cm das placas a gás ou mistas.
• Nunca deixe os bicos do fogão acesos sem que tenham um recipiente a cobri-los. A gordura acumulada nos filtros pode escorrer ou inflamar-se devido ao aumento de temperatura.
• Evite cozinhar por baixo do exaustor se os filtros metálicos não estiverem colocados, por exemplo: enquanto estiverem a ser lavados na máquina de lavar a loiça.

- Não deve flamejar debaixo do exaustor.

- Desligue o aparelho antes de efectuar qualquer manipulação no seu interior. Por exemplo: durante a limpeza ou manutenção.

- Recomendamos o uso de luvas e extrema precaução durante a limpeza do interior do exaustor.

- O seu exaustor destina-se a uso doméstico e unicamente para a extracção e purificação dos gases provenientes da preparação de alimentos. A sua utilização para outros fins é da sua inteira responsabilidade e pode ser perigosa. O fabricante não se responsabiliza por danos causados por uma utilização indevida do aparelho.

- Para qualquer reparação, deverá dirigir-se ao Serviço de Assistência Técnica da TEKA mais próximo e utilizar sempre peças originais. As reparações ou modificações realizadas por pessoal não qualificado podem originar danos no aparelho ou um mau funcionamento, colocando em perigo a sua segurança.

"ndice

Página

Descrição do aparelho 27

Instruções de utilização 27

Programação de tempo de aspiração 27

Limpeza e manutenção 28

Em caso de alguma avaria 28

Dimensões e características 29

Acessórios fornecidos 30

Instalação 30

Filtros de carbono activo 30

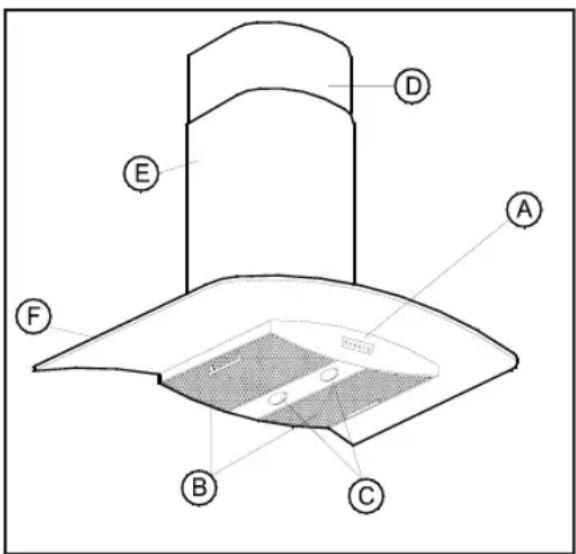

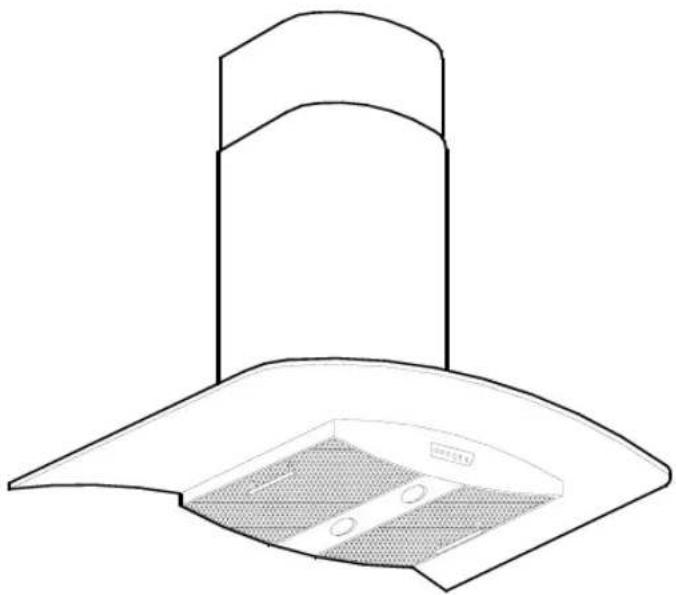

Descrição do Aparelho

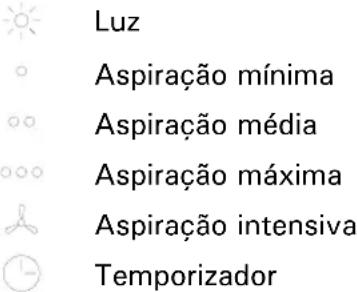

A Comando electrónico de programação com botãos para controlar a velocidade, luz e indicadores de potência em utilização.
B Filtros metálicos.
C Lâmpada com dois pontos de luz - 20 W (G-4).
D, E Condutas, reguláveis em altura.
F Elemento decorativo, (não fornecido).

Instruções de Utilização

○
●

Para conseguir uma melhor aspiração, recomendamos que ponha o exaustor em funcionamento uns minutos antes de cozinhar para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.

De igual modo, mantenha o exaustor em funcionamento uns minutos depois de cozinhar para que a totalidade dos fumos e odores sejam aspirados para o exterior.

Programação de tempo de aspiração

1.- Carregando durante mais de 2 segundos em qualquer velocidade, o exaustor permanecerá ligado 10 minutos no nível seleccionado.

Para programar um tempo diferente ao pre-estabelecido (10 minutos):

a).- Com o exaustor apagado, carregue no botão "Temporizador".
b).- Seleccione o tempo de aspiração carregando no botão correspondente. (ver figura).
c).- Volte a carregar no botão "Temporizador".
d).- Carregue na velocidade desejada durante mais de 2 segundos, a luz começará a piscar.

Limpeza e Manutenção

Ao efectuar os trabalhos de limpeza e manutenção, certifique-se que cumpre as instruções de Segurança indicadas na página 26.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pêlos.

Retire os filtros utilizando os puxadores próprios para esta operação.

Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e

enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura. Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos.

A lavagem dos filtros na máquina de lavar loiça com detergentes agressivos ou abril-hantadores pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras.

Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.

Substituição de Luzes

Proceda do seguinte modo:

• Desenrosque a lâmpada do casquilho.
• Troque a lâmpada avariada/fundida. A potência máxima das lâmpadas é de 20 W (G-4).
• Enrosque a lâmpada no casquilho.

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Problema	Possível causa	Solução
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede.Não há corrente na rede.	Ligue o cabo de alimentação à rede.Certifique-se que a rede tem corrente.
O exaustor não aspira o suficiente ou vibra.	Filtros saturados de gordura.Obstrução na conduta de saída de ar.	Substitua ou limpe os filtros de carbono activo e/ou metálicos consoante o caso.Elimine a obstrução.
As lâmpadas não acendem.	As lâmpadas estão fundidas.As lâmpadas estão frouxas.	Substitua as lâmpadas.Aperte as lâmpadas.

Dimensões e Características

Potência nom. lámpada:

Puissance lampes:

Lamps rate:

2x20W max.

ΜΕΓΤΣΤΗ ΟΝΟΜΑΣΤΗ ΙΣΧΓΣ:

Código Técnico	Tensão da rede (V)	Frequência da rede (Hz)	Potência das luzes/ motor (W)	Caudal de aspiração
214321ND 2	20-240 50 2x2	0 / 250 800 m		^3/h
216321ND 2	20-240 50 2x2	0 / 150 600 m		^3/h
234321ND 1	10-127 60 2x2	0 / 280 730 m		^3/h

A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as alterações que considerar necessárias sem prejuízo das suas características básicas.

Acessórios Fornecidos

1 Redutor de 150 / 125 mm.

1 Válvula anti-retorno.
2 Suporte para conduta.
2 Suportes parede.
6 Buchas (∅8 x 40).
6 Tira-fundos (parafuso de cabeça hexagonal) (∅5 x 45).
4 Buchas (∅6 x 30).
4 Tira-fundos (parafuso de cabeça hexagonal) (∅4 x 30).
2 Anilhas ∅6.4 x ∅12.
2 Anilhas ∅6.4 x ∅18.
4 Parafusos M4 x 12.
2 Parafusos (∅3.9 x 13).
2 Ganchos.

Instalação

Fig. 1 (Pag. 31)

Durante a instalação do exaustor certifique-se que cumpre as Instruções de Segurança indicadas na página 26.

Para obter o máximo rendimento, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser de pelo menos ∅120.

1) Utilizando molde em anexo, marque e fure na parede os pontos de fixação das buchas (P) (∅8 x 40) e (J) (∅6 x 30).
2) Fixe os suportes (O) à parede com os tira-fundos (Q) (∅5 x 45) e o suporte (H) com os tira-fundos (I) (∅4 x 30), conforme indicado na figura 1.
3) Fixe o suporte (O) no corpo do exaustor com os parafusos (L) (M4 x 12).
4) Marque a localização das buchas (R) (∅8 x 40), a partir do interior do exaustor.
5) Retire o exaustor.
6) Fure a parede e coloque as buchas (R) (∅8 x 40).
7) Coloque o exaustor, aperta os parafusos (M) (M4 x 12) com as anilhas (A3) (∅6.4 x ∅12) e os tira-fundos (S) (∅ 5x45) com as anilhas (T) (∅6.4 x ∅18).

8) Ajuste o suplemento decorativo (U), fixando-o delicadoa ao corpo do exaustor com os parafusos fornecidos com o suplemento decorativo.
9) Monte as condutas, fixando a conduta inferior no suporte (H), conforme indicado no detalhe da figura 1. Suba a conduta superior até ao local desejado e marque o seu contorne na parede. Retire as condutas.
10) Coloque os ganchos (F) no suporte (C).
11) Centre o suporte (C) no contorno marcado; marque e fure os pontos de fixação das buchas (E) (∅6 x 30). Fixe o suporte (C) com os tira-fundos (D) (∅4 x 30).
12) Coloque a peça (A) se o tubo interior (não fornecido) for ∅150 ou (A) + (B) se for ∅120.
13) Fixe o tubo interior com uma braçadeira (não fornecida) a (A) ou (B) consoante o caso.
14) Uma vez colocado o tubo interior, coloque a conduta inferior sobre o exaustor e fixe a conduta superior com os parafusos (G) (∅3.9 x 13).
15) Ajuste definitivoa o suplemento decorativo (U), fixando-o ao corpo do exaustor com os parafusos fornecidos com o suplemento decorativo.

Quando não for possível a evacuação de gases para o exterior, o exaustor pode ser configurado para purificar o ar fazendo-o circular de novo através de filtros de carbono activo.

A duração dos filtros de carbono activo varia entre três e seis meses, dependendo das condições particulares de utilização. Estes filtros não são laváveis nem reutilizáveis, pelo que devem ser substituídos sempre que termina a sua vida útil.

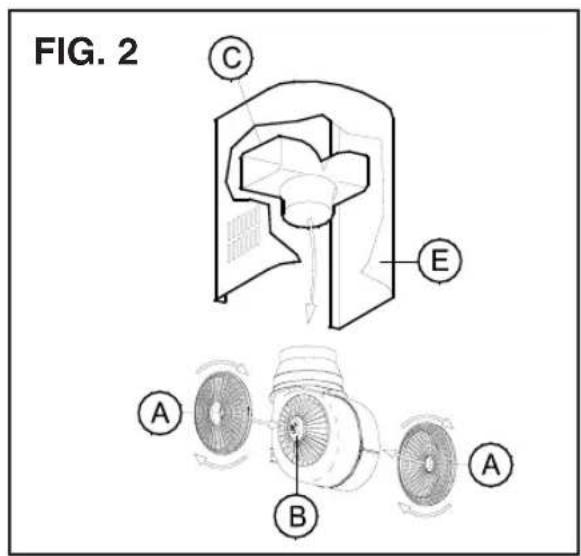

1) Coloque os filtros na secção lateral de aspiração do motor fazendo coincidir os orifícios dos filtros (A) com os pivots (B) da carcaça do motor. Gire no sentido indicado na figura.
2) Retire as condutas (E). Coloque o difusor (C) sobre a secção de saída de ar do motor. Volte a colocar as condutas (E).
