BEDIENUNGSANLEITUNG ND ALADA 90 TEKA

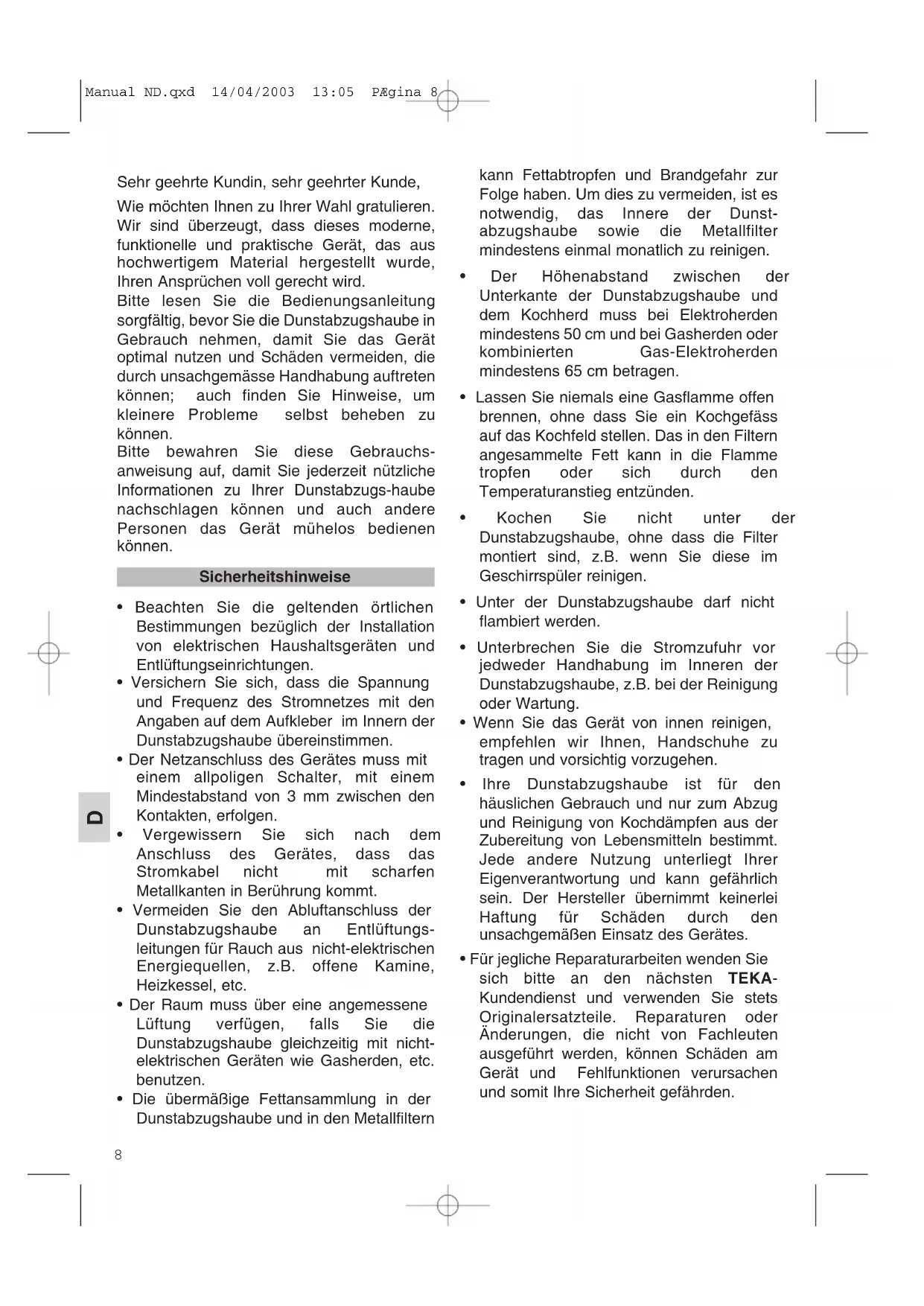

Sehr geehrte Kundin, sehr geehrter Kunde, Wie möchten Ihnen zu Ihrer Wahl gratulieren. Wir sind überzeugt, dass dieses moderne, funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, Ihren Ansprüchen voll gerecht wird. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauch nehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemässe Handhabung auftreten können; auch finden Sie Hinweise, um kleinere Probleme selbst beheben zu können. Bitte bewahren Sie diese Gebrauchs- anweisung auf, damit Sie jederzeit nützliche Informationen zu Ihrer Dunstabzugs-haube nachschlagen können und auch andere Personen das Gerät mühelos bedienen können.

• Beachten Sie die geltenden örtlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüftungseinrichtungen.

• Versichern Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.

• Der Netzanschluss des Gerätes muss mit einem allpoligen Schalter, mit einem Mindestabstand von 3 mm zwischen den Kontakten, erfolgen.

• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.

• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungs- leitungen für Rauch aus nicht-elektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.

• Der Raum muss über eine angemessene Lüftung verfügen, falls Sie die Dunstabzugshaube gleichzeitig mit nicht- elektrischen Geräten wie Gasherden, etc. benutzen.

• Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfiltern kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunst- abzugshaube sowie die Metallfilter mindestens einmal monatlich zu reinigen.

• Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm und bei Gasherden oder kombinierten Gas-Elektroherden mindestens 65 cm betragen.

• Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefäss auf das Kochfeld stellen. Das in den Filtern angesammelte Fett kann in die Flamme tropfen oder sich durch den Temperaturanstieg entzünden.

• Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z.B. wenn Sie diese im Geschirrspüler reinigen.

• Unter der Dunstabzugshaube darf nicht flambiert werden.

• Unterbrechen Sie die Stromzufuhr vor jedweder Handhabung im Inneren der Dunstabzugshaube, z.B. bei der Reinigung oder Wartung.

• Wenn Sie das Gerät von innen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.

• Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt Ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schäden durch den unsachgemäßen Einsatz des Gerätes.

• Für jegliche Reparaturarbeiten wenden Sie sich bitte an den nächsten TEKA- Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführt werden, können Schäden am Gerät und Fehlfunktionen verursachen und somit Ihre Sicherheit gefährden. Sicherheitshinweise Manual ND.qxd 14/04/2003 13:05 PÆgina 89

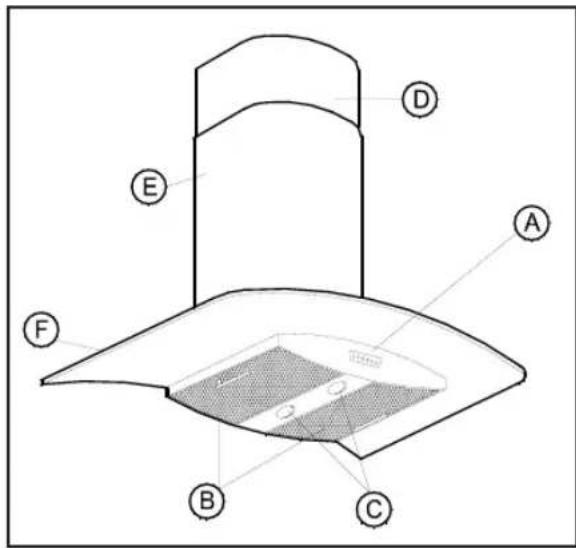

Inhaltsverzeichnis Seite Gerätebeschreibung 9 Bedienungsanleitung 9 Programmierung der Abzugszeit 9 Reinigung und Wartung 10 Falls etwas nicht funkioniert 10 Gerätemasse und technische Daten 11 Mitgeliefertes Zubehör 12 Einbau 12 Aktivkohlefilter 12 A Elektronische Programmschaltung mit Schaltknöfen zur Kontrolle von Geschwindigkeit, Licht und Betriebsanzeige. B Metallfilter. C Beleuchtung mit zwei Lampen - 20 W (G-4). D, E Abzugsrohrverkleidung, höhenverstell- bar. F Dekoratives Element, (nicht mitgeliefert). Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt. Ebenso sollten Sie das Gerät nach dem Kochen einige Minuten eingeschaltet lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach draußen sicherzustellen. 1.- Durch Drücken von mehr als 2 Sekunden läuft die Dunstabzugshaube in allen Geschwindigkeitsstufen für 10 Minuten in der gewählten Einstellung weiter. Um eine von der Voreinstellung (10 Minuten) abweichende Zeit zu programmieren, gehen Sie wie folgt vor: a).- Bei abgeschalteter Dunstabzugshaube drücken Sie den Knopf "Zeiteinstellung". b).- Wählen Sie die Abzugszeit, indem Sie den entsprechenden Knopf drücken (siehe Abbildung). c).- Drücken Sie erneut den Knopf "Zeiteinstellung". d).- Drücken Sie die gewünschte Geschwindigkeit für mehr als 2 Sekunden; das Licht beginnt jetzt zu blinken. Gerätebeschreibung Licht Absaugleistung-schwach Starker Abzug Zeiteinstellung Absaugleistung-mittel Absaugleistung-intensiv Gebrauchsanleitung Programmierung der Abzugszeit Manual ND.qxd 14/04/2003 13:05 PÆgina 910

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheits- hinweise auf Seite 8.

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungs- mittelherstellers.

• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.

• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch. Entfernen Sie die Filter mittels der dafür vorgesehenen Schieber aus ihrem Gehäuse. Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben. Der Einsatz von scharfen Reinigungsmitteln oder Glanzzusätzen in der Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt. Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen. Gehen Sie wie folgt vor:

• Schrauben Sie den Zierschirm aus der Lampenfassung.

• Wechseln Sie die defekte Lampe aus; Höchstleistung 20 W (G-4).

• Schrauben Sie den Zierschirm wieder in die Lampenfassung. Reinigung und Wartung

Falls etwas nicht funktioniert Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte: Problem Mögliche Ursache Lösung Die Dunstabzugshaube funktioniert nicht. Das Stromkabel ist nicht an das Netz angeschlossen. Kein Strom im Netz / Stromausfall. Schließen Sie das Kabel an. Vergewissern Sie sich, dass das Stromnetz funktioniert. Die Dunstabzugshaube saugt nicht genügend ab oder vibriert. Fettverstopfte Filter. Verstopfung im Luftabzugsrohr. Ersetzen bzw.reinigen Sie die Aktivkohle-oder Metallfilter. Entfernen Sie die Verstopfungsursache. Die Beleuchtung funktioniert nicht. Die Lampen sind defekt. Die Lampen sind lose. Ersetzen Sie die Lampen. Drehen Sie die Lampen fest. Reinigung des Gehäuses Reinigung der Metallfilter Lampenwechsel Manual ND.qxd 14/04/2003 13:05 PÆgina 1011

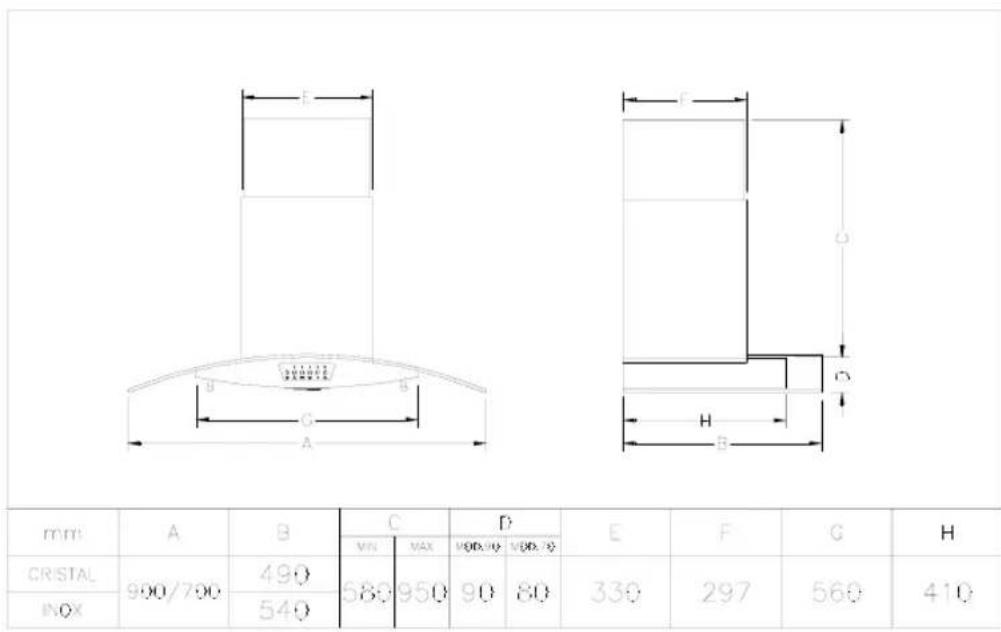

Gerätemaße und Technische Merkmale TEKA INDUSTRIAL S.A. behält sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne dabei deren Haupteigenschaften zu verändern. Technischer Code Netz-spannung (V) Netz Frequenz (Hz)Leistung Licht /Motor (W)Gesamt-leistung 214321ND 220-240 50 2x20 / 250 800 m

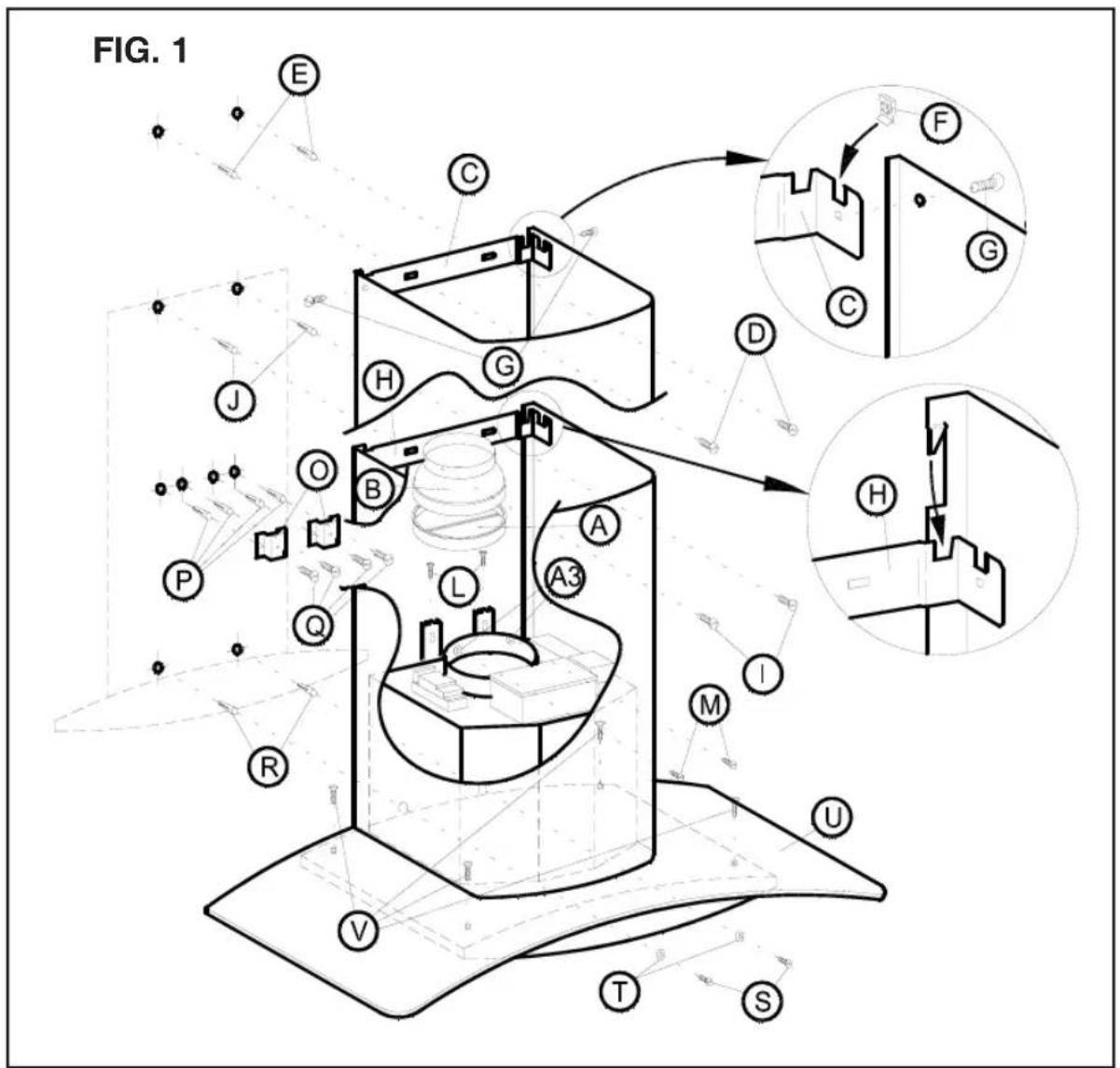

1 Reduzierstück 150 / 125 mm. 1 Rückstauklappe. 2 Befestigungswinkel für den Kamin. 2 Wandaufhängung. 6 Wandbesfestigungsdübel (Ø8 x 40). 6 Wandbefestigungsschrauben(Ø5x45) 4 Befestigungsdübel (Ø6 x 30). 4 Wandbefestigungsschrauben(Ø4x30) 2 U-Scheiben Ø6.4 x Ø12 für Wandbefestigungsschrauben. 2 U-Scheiben Ø6.4 x Ø18 für Wandbefestigungsschrauben. 4 M4x12, Flachkopfschrauben. 2 Flachkopfschrauben (Ø3.9 X 13). 2 Klammern. Zeichnung 1 (S. 13) Beim Einbau der Dunstabzugshaube beachten Sie bitte die Sicherheitshinweise auf Seite 8. Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90º Winkel haben und der Durchmesser sollte mindestens Ø120 betragen.

1) Zeichnen Sie mit Hilfe der beiliegenden

Schablone die Bohrlöcher an und bohren Sie die Löcher für die Befestigungsdübel (P) (Ø8 x

40) und (J) (Ø6 x 30).

2) Schrauben Sie die Aufhängung (O) in die

Wand und zwar mit den Schraubenbolzen (Q) (Ø 5x45) und die Aufhängung (H) mit den Schraubenbolzen (I) (Ø4x30), wie in Figur 1 dargestellt.

3) Befestigen Sie die Aufhängung (O) mit den

Schrauben (L) (M4 x 12) über dem Haubenkörper.

4) Zeichnen Sie die Löcher für die Dübel (R)

(Ø8 x 40) aus dem Haubeninnern an.

5) Nehmen Sie die Dunstabzugshaube ab.

6) Bohren Sie die Dübellöcher und bringen Sie

die Dübel (R) (Ø8 x 40) an.

7) Hängen Sie die Haube ein, ziehen Sie die

Schrauben (M) (M4 x 12) mit den Unterlegscheiben (A3) (Ø6.4 x Ø12) fest und die Schraubenbolzen (S) (Ø5 x 45) mit den Unterlegscheiben (T) (Ø6.4 x Ø18).

8) Passen Sie den Schirm (U) ein, indem Sie

ihn mit den dazu gelieferten Schrauben am Haubenkörper leicht befestigen.

9) Montieren Sie die Rohrummantelungen

durch Befestigung des Unterteils an der Aufhängung (H), wie in der Figur 1 genau beschrieben. Heben Sie die obere Rohrummantelung auf die gewünschte Höhe an und markieren Sie den Umriss an der Wand. Entfernen Sie die Rohrummantelungen.

10) Bringen Sie die Klammern (F) an der

11) Zentrieren Sie die Halterung (C) innerhalb

des markierten Umrisses; zeichnen Sie die Bohrlöcher an und bohren Sie die Löcher für die Dübel (E) (Ø6 x 30). Befestigen Sie die Halterung (C) mit den Dübelschrauben (D) (Ø4 X 30).

12) Bringen Sie das Teil (A) an, wenn das

Innenrohr (nicht mitgeliefert) einen Durchmesser von Ø150 hat oder (A) +(B) bei einem Durchmesser von Ø120.

13) Befestigen Sie das Innenrohr mit einer

Schelle (nicht mitgeliefert) entsprechend an (A) bzw. (B) an.

14) Nach Anbringung des Innenrohres setzen

Sie die untere Rohrverkleidung auf die Dunstabzugshaube und befestigen Sie die obere Rohrummantelung mit den Flachkopfschrauben (G) (Ø3.9 x 13).

15) Passen Sie den Schirm (U) ein, indem Sie

ihn mit den dazu gelieferten Schrauben am Haubenkörper festziehen. Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt. Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden. SET Typ 1 - Zeichnung 3 (S. 13)

1) Setzen Sie die Filter jeweils in das

Ansaugteil an beiden Seiten des Motors ein, indem Sie die Filteröffnungen (A) in die Raster (B) des Motorgehäuses einstecken. Anschliessend drehen Sie in die auf der Zeichnung angegebene Richtung.

2) Entfernen Sie die Rohrummantelung (E).

Bringen Sie den Diffuseur (C) über die Luftabzugsöffnung des Motors an. Bringen Sie die Rohrummantelung wieder an (E). Mitgeliefertes Zubehör Aktivkohlefilter (Optional) Einbau Manual ND.qxd 14/04/2003 13:05 PÆgina 1213
