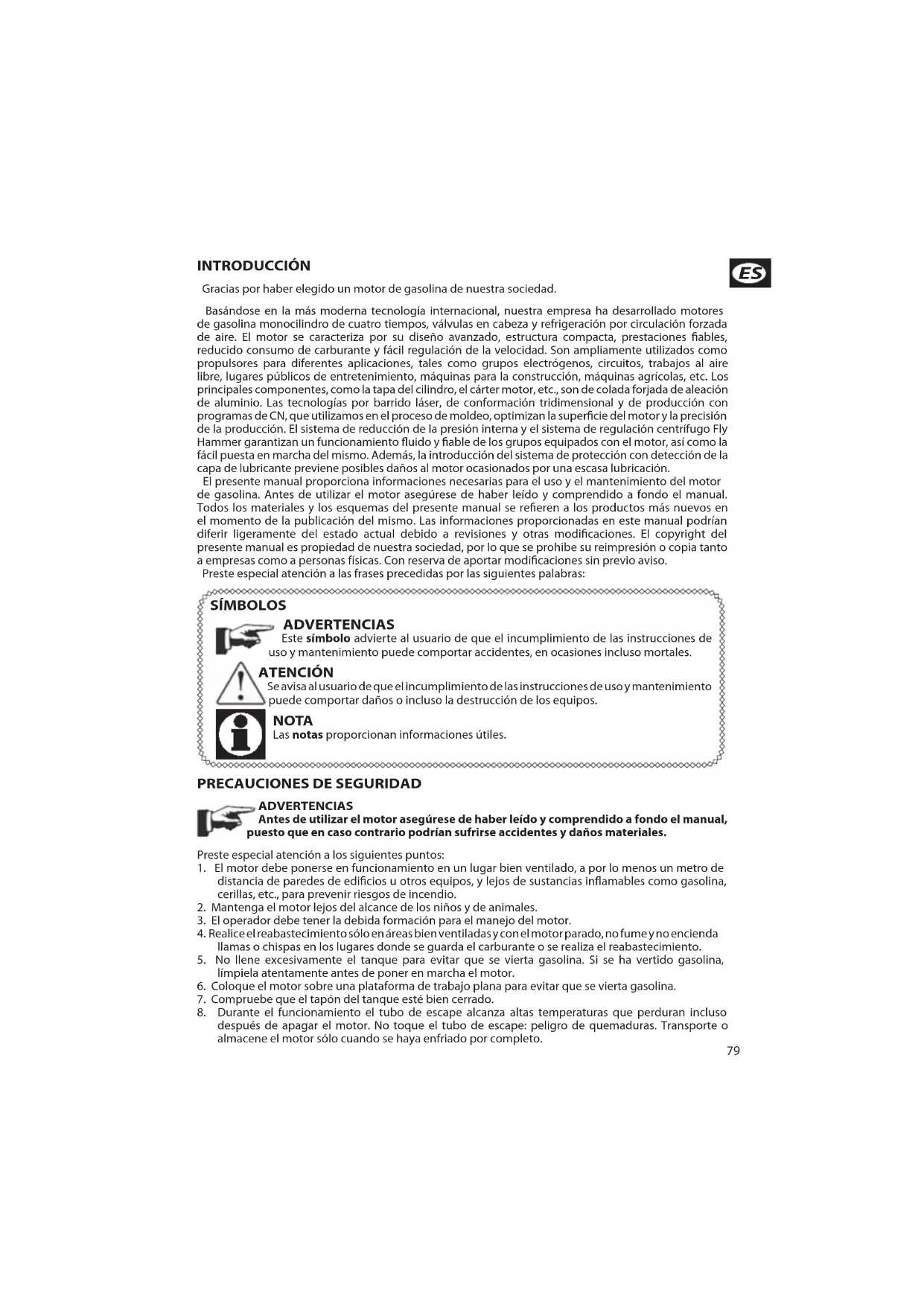

Gracias por haber elegido un motor de gasolina de nuestra sociedad.

Basándose en la más moderna tecnología internacional, nuestra empresa ha desarrollado motores de gasolina monocilindro de cuatro tiempos, válvulas en cabeza y refrigeración por circulación forzada de aire. El motor se caracteriza por su diseño avanzado, estructura compacta, prestaciones fiables, reducido consumo de carburante y fácil regulación de la velocidad. Son ampliamente utilizados como propulsores para diferentes aplicaciones, tales como grupos electrógenos, circuitos, trabajos al aire libre, lugares públicos de entretenimiento, máquinas para la construcción, máquinas agrícolas, etc. Los principales componentes, como la tapa del cilindro, el cáter motor, etc., son de colada forjada de aleación de aluminio. Las tecnologías por barrido láser, de conformación tridimensional y de producción con programas de CN, que utilizamos en el proceso de moldeo, optimizan la superficie del motor y la precisión de la producción. El sistema de reducción de la presión interna y el sistema de regulación centrífugo Fly Hammer garantizan un funcionamiento fluido y fiable de los grupos equipados con el motor, así como la fácil puesta en marcha del mismo. Además, la introducción del sistema de protección con detección de la capa de lubricante previene posibles daños al motor ocasionados por una escasa lubricación.
El presente manual proporciona informaciones necesarias para el uso y el mantenimiento del motor de gasolina. Antes de utilizar el motor asegúrese de haber leído y comprendido a fondo el manual. Todos los materiales y los esquemas del presente manual se refieren a los productos más nuevos en el momento de la publicación del mismo. Las informaciones proporcionadas en este manual podrían diferir ligeramente del estado actual debido a revisiones y otras modificaciones. El copyright del presente manual es propiedad de nuestra sociedad, por lo que se prohibe su reimpresión o copia tanto a empresas como a personas físicas. Con reserva de aportar modificaciones sin previo aviso.
Preste especial atención a las frases precedidas por las siguientes palabras:
SÍMBOLOS

ADVERTENCIAS
Este simbolo advierte al usuario de que el incumplimiento de las instrucciones de uso y mantenimiento puede comportar accidentes, en ocasiones incluso mortales.

ATENCIÓN
Se avisa al usuario de que el incumplimiento de las instrucciones de uso y mantenimiento puede comportar daños o incluso la destrucción de los equipos.

NOTA
Las notas proporcionan informaciones útiles.
PRECAUCIONES DE SEGURIDAD

ADVERTENCIAS
Antes de utilizar el motor asegúrese de haber leído y comprendido a fondo el manual, puesto que en caso contrario podrían sufrirse accidentes y daños materiales.
Preste especial atención a los siguientes puntos:
- El motor debe ponerse en funcionamiento en un lugar bien ventilado, a por lo menos un metro de distancia de paredes de edificios u otros equipos, y lejos de sustancias inflamables como gasolina, cerillas, etc., para prevenir riesgos de incendio.
- Mantenga el motor lejos del alcance de los niños y de animales.
- El operador debe tener la debida formación para el manejo del motor.
- Realice el reabastecimiento sólo en áreas bien ventiladas y con el motor parado, no fume y no encienda llamas o chispas en los lugares donde se guarda el carburante o se realiza el reabastecimiento.
- No llene excesivamente el tanque para evitar que se vierta gasolina. Si se ha vertido gasolina, límpiela atentamente antes de poner en marcha el motor.
- Coloque el motor sobre una plataforma de trabajo plana para evitar que se vierta gasolina.
- Compruebe que el tapón del tanque esté bien cerrado.
- Durante el funcionamiento el tubo de escape alcanza altas temperaturas que perduran incluso después de apagar el motor. No toque el tubo de escape: peligro de quemaduras. Transporte o almacene el motor sólo cuando se haya enfriado por completo.

DESCRIPCIÓN DE LOS COMPONENTES

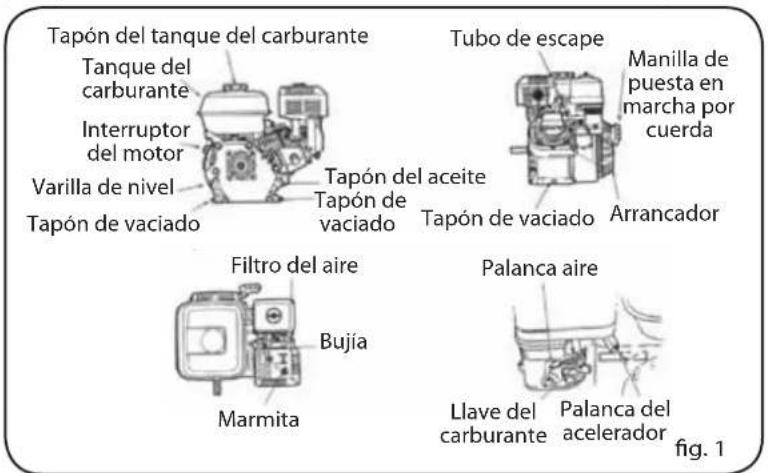

Las principales partes del motor están situadas como se indica a continuación (Fig.1)
Los orificios en las palancas de la válvula del aire y del acelerador se utilizan para montar hilos de acero opcionales. Las figuras 2, 3 y 4 muestran cómo se monta un hilo de acero macizo y un hilo de acero en red. Si se elige un hilo de acero en red, se añade un muelle de transmisión.
Si fuera necesario, se puede destornillar ligeramente la tuerca de amortiguación de la palanca del acelerador, de este modo se puede controlar la válvula de mariposa mediante un hilo de acero con mando remoto.
Opcionales:


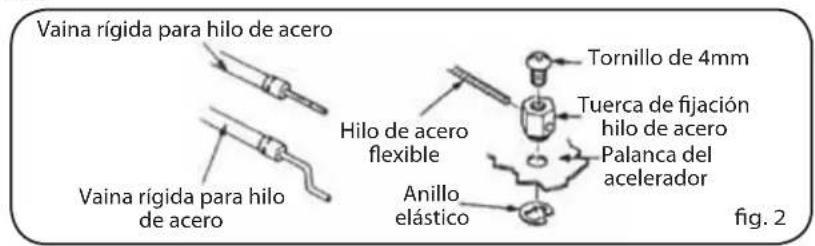

Vaina rígida para hilo de acero Vaina rígida para hilo de acero Hilo de acero flexible Anillo elástico Tornillo de 4mm Tuerca de fijación hilo de acero Palanca del acelerador fig. 2Mariposa con mando remoto:


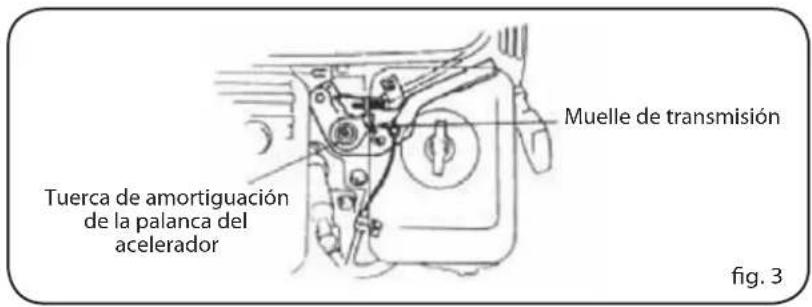

Tuerca de amortiguación de la palanca del acelerador Muelle de transmisión fig. 3Aire con control remoto:


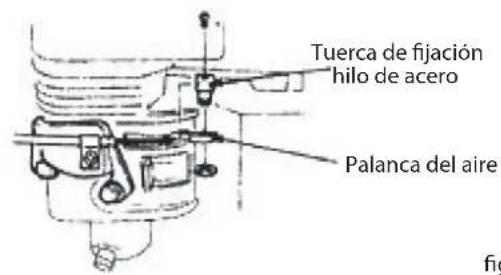

Tuerca de fijación hilo de acero Palanca del airefig. 4
INSPECCIÓN PREVIA A LA PUESTA EN MARCHA
I. ACEITE DEL MOTOR
ATENCIÓN

El aceite del motor es un elemento fundamental para las prestaciones del motor. No utilice aceite de motor con aditivos o para motores de 2 tiempos, puesto que no tienen una capacidad de lubricación suficiente y podría reducirse la vida útil del motor.
- Compruebe el motor cuando está parado y colocado sobre una superficie plana.
SAE15W-40 (Fig. 2) se aconseja para un uso general y para todas las temperaturas.
Dado que la viscosidad cambia en función de las regiones y de las temperaturas, le aconsejamos que elija el lubricante siguiendo nuestros consejos.

bar
SAE TEMP fig. 5Control (Fig. 6).
- Asegúrese de que el motor esté parado y colocado sobre una superficie plana.
- Retire la varilla de nivel y límpiela.
- Introduzca de nuevo la varilla de nivel en el tanque sin enroscarla y compruebe el nivel del aceite.
- Si fuera necesario, reponga el nivel con el aceite motor aconsejado.
- Introduzca de nuevo la varilla de nivel.
ATENCIÓN
El funcionamiento del motor con un nivel de aceite insuficiente puede ocasionar daños muy graves al motor.
Varilla de nivel
fig. 6
II. ACEITE DEL CAMBIO (sólo para los modelos que están equipados con el mismo)
1/2 cambio con embrague centrífugo automático. Utilice aceite de la misma marca que el aceite del motor.
Reabastecimiento de aceite: 0.50 litros
Compruebe el nivel del aceite procediendo del siguiente modo (Fig. 7):
- Retire la varilla de nivel y límpiela.
- Introduzca de nuevo la varilla de nivel sin enroscarla, retírela y compruebe el nivel del aceite. 3. Si el nivel del aceite es insuficiente, reponga el nivel con el aceite motor aconsejado hasta alcanzar la muesca del nivel superior.
- Introduzca de nuevo la varilla de nivel.
Reabastecimiento de aceite 0.50 l

Muesca
de nivel
superior
Tapón de vaciado
fig. 7


III. FILTRO DEL AIRE
- FILTRO DE DOBLE ELEMENTO (Fig. 8)
Desmonte la caja del filtro del aire e inspeccione el elemento del filtro. Compruebe que esté limpio y en perfectas condiciones, en caso contrario limpielo o sustitúyalo.

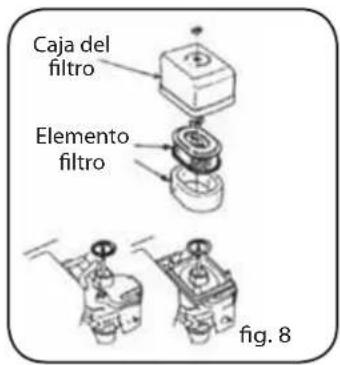

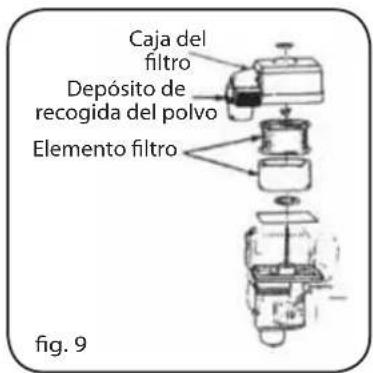

Caja del filtro Depósito de recogida del polvo Elemento filtro fig. 92. FILTRO DE RECOGIDA DE POLVO (Fig. 9)
Desmonte el depósito de recogida del polvo e inspeccione a) el elemento del filtro para comprobar que esté limpio e intacto, en caso contrario límpielo o sustitúyalo.
Compruebe si hay polvo en el interior del depósito de b) recogida del polvo y en tal caso límpielo.
3. FILTRO EN SECO (Fig. 10)
a) Retire la caja del filtro y compruebe si el elemento del filtro está sucio o presenta impurezas. Si fuera necesario, limpielo o sustitúyalo.
b) Inspeccione el filtro del aire y elimine la suciedad que pudiera contener.


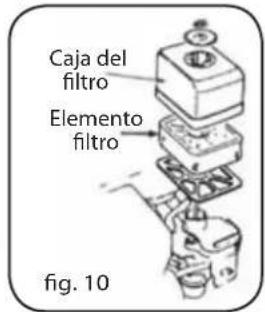

Caja del filtro Elemento filtro fig. 10
a) Desmonte la caja del filtro del aire e inspeccione el elemento del filtro. Compruebe que esté limpio y en perfectas condiciones, en caso contrario límpielo o sustitúyalo.
b) Compruebe el nivel y la calidad del aceite. Si fuera insuficiente, reponga el nivel con el aceite aconsejado hasta alcanzar la muesca de nivel.

ATENCIÓN
Nunca ponga en marcha el motor sin el filtro del aire, puesto que se aceleraría el desgaste del motor.
IV. CARBURANTE Y TANQUE DEL CARBURANTE
1. CARBURANTE
Para este motor debe utilizarse gasolina sin plomo de más de 86 octanos. La gasolina sin plomo reduce la posibilidad de que se produzcan depósitos de carbono y aumenta la duración útil del motor. Nunca utilice gasolina usada, impura o una mezcla de gasolina y aceite motor. Compruebe la gasolina no contenga suciedad o agua.
Si se escoge utilizar gasolina con alcohol (mezcla), compruebe que contenga, como mínimo, los octanos aconsejados por el fabricante. Existen dos tipos de mezcla gasolina-alcohol. Uno contiene etanol, el otro metanol. No se admiten mezclas de gasolina y alcohol que contengan más del 10% de etanol ni más del 5% de metanol. Si el contenido de metanol en la mezcla supera el 5%, podría reducir las prestaciones del motor y dañar los componentes de metal, goma y plástico.

ATENCIÓN
- Los carburantes deben manejarse con cuidado, dado que podrían dañar las superficies pintadas y las de plástico.

- Con el motor funcionando a plena carga, de vez en cuando es normal oír ruidos de
impacto o detonaciones.
- Si los citados ruidos también se oyen con el motor funcionando a régimen y carga normales, cambie la marca de gasolina. Si el fenómeno se vuelve a verificar consulte a su revendedor, ya que el motor podría estar dañado.
3. TANQUE DEL CARBURANTE
Capacidad del tanque: 3.6 litros (Fig. 12).
4. CONTROLES
Quite el tapón del tanque y compruebe el nivel del carburante.
Si fuera demasiado bajo, reponga el b nivel. Recuerde que el carburante no debe superar el apoyo del filtro de la gasolina (Fig. 12).

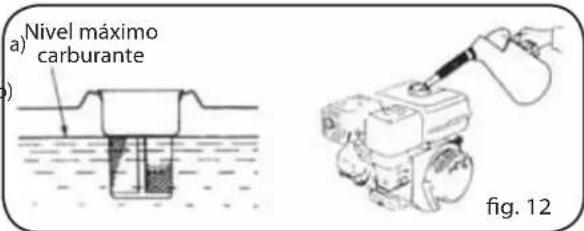

ADVERTENCIA
- La gasolina es extremadamente inflamable y explosiva en determinadas condiciones.
Realice el reabastecimiento sólo en áreas bien ventiladas y con el motor parado. No fume y compruebe que no haya llamas o chispas en el área en la que está almacenada la gasolina o donde se realiza el reabastecimiento del tanque.
- No llene excesivamente el tanque (en la boca de llenado no debe quedar gasolina). Después del abastecimiento compruebe que el tapón del tanque esté bien cerrado.
- Preste atención a no verter gasolina durante el reabastecimiento. La gasolina vertida o sus vapores pueden inflamarse. Si se ha vertido gasolina, asegúrese de que el área esté completamente seca antes de poner en marcha el motor.
- Evite el contacto repetido o prolongado de la gasolina con la piel y no inhale sus vapores.
- Mantenga lejos del alcance de los niños.
PUESTA EN MARCHA DEL MOTOR
- Coloque la llave del carburante en posición "ON" (Fig. 13).


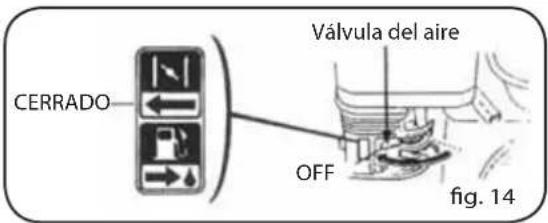

CERRADO OFF Válvula del aire fig. 14- Coloque la palanca de la válvula del aire en posición "CERRADO" (Fig. 14).

NOTA
Si el motor está caliente no es necesario cerrar el aire.

- Ponga en marcha el motor (Fig. 16).
a) Coloque el interruptor del motor en posición "ON".
b) Tire ligeramente hacia arriba el asa del cable de arranque hasta que note una resistencia, a continuación tire de golpe.


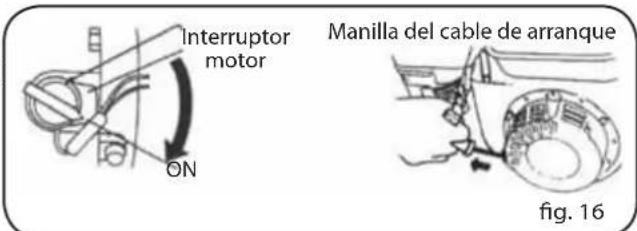

Interruptor motor ON Manilla del cable de arranque fig. 16
ATENCIÓN
Si se suelta de golpe la manilla, ésta podría golpear el motor. Suelte la manilla lentamente, acompañándola en su carrera de rebobinado.
FUNCIONAMIENTO
- Precaliente el motor y coloque la palanca del aire en posición de "ABIERTO" (Fig.17).

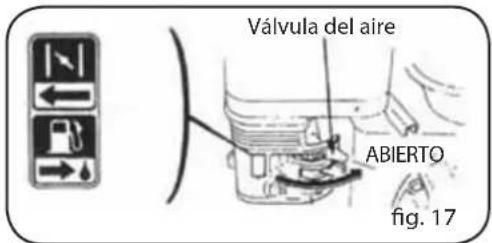

NOTA
Alarma aceite motor
La alarma del aceite motor sirve para avisar al operador que el aceite presente en el cárter del motor es insuficiente. El funcionamiento del motor con un nivel de aceite insuficiente puede ocasionar daños al motor. Cuando el nivel del aceite en el cárter es insuficiente, la alarma detiene automáticamente el motor para evitar que sufra daños, incluso con el interruptor motor en "ON".

ATENCIÓN
Si el motor todavía no funciona, en primer lugar hay que comprobar el nivel del aceite motor.

NOTA
Funcionamiento en alta cota
En alta cota, la mezcla de aire y gasolina estándar es demasiado elevada, hecho que reduce las prestaciones del motor y aumenta el consumo del carburante. Este problema puede solucionarse del siguiente modo: cambie el inyector principal del carburador por otro más pequeño, seguidamente regule el tornillo del mínimo. Si el motor se usa siempre a alta cota, a altitudes de 1830 metros por encima del nivel del mar, pida a su revendedor que realice las debidas regulaciones.
La potencia del motor disminuye aproximadamente un 3,5% por cada 305 metros de aumento de la altura, incluso si se usa el correcto caudal máximo en el carburador.

ATENCIÓN
El motor regulado con el caudal máximo permitido para su funcionamiento en alta cota puede sufrir graves daños si se utiliza a una menor altitud. Esto es debido a que la mezcla es demasiado pobre, por lo que se reduce la potencia y el motor se sobrecallenta. Diríjase vendedor para que configure su motor con los valores estándar.
PARADA
Coloque el interruptor del motor en posición "OFF" (Fig. 20).
-
Coloque el interruptor del carburante en posición "OFF" (Fig. 21).
El funcionamiento del motor produce monóxido de carbono, óxido de nitrógeno e hidrocarburos. En determinadas condiciones, el óxido de nitrógeno y los hidrocarburos desencadenan una reacción química que produce humos, mientras que el monóxido de carbono es sumamente tóxico. Por este motivo es muy importante comprobar la emisión de los gases de escape. Para solucionar este problema nuestra empresa reduce las emisiones de escape gracias al uso de carburadores especiales y otros dispositivos.
Para mantener las emisiones del motor en los niveles permitidos, preste atención a las siguientes indicaciones:
I. MANTENIMIENTO
Realice un mantenimiento periódico siguiendo el programa de mantenimiento del presente manual. El programa de mantenimiento se refiere a un uso normal y en condiciones normales del motor. Por lo tanto, si el motor se usa para aplicaciones pesadas, en ambientes polvorientos o húmedos, o a altas temperaturas, el mantenimiento deberá realizarse con mayor frecuencia.
II. SUSTITUCIÓN DE LOS COMPONENTES
Aconsejamos el uso de piezas fabricadas por nuestra sociedad o de calidad equivalente. El uso de piezas de recambio de calidad inferior puede reducir la eficacia del sistema de control de los humos de escape,
III. MODIFICACIONES
Las modificaciones del sistema de escape pueden aumentar las emisiones por encima del nivel máximo establecido por la ley. Las modificaciones ilegales son:
- Desmontaje o modificación de cualquier componente del sistema de aspiración o descarga de aire.
- Modificación o regulación de los dispositivos de control del régimen que comportan el funcionamiento del motor fuera de los parámetros programados
IV. PROBLEMAS QUE INFLUYEN EN LAS EMISIONES DE HUMOS DE ESCAPE
- Dificultades en la puesta en marcha o en el apagado.
- Mínimo inestable.
- Emisiones de humo negro o excesivo consumo de carburante.
- Bujías en mal estado o desgastadas.
- Anticipo excesivo del encendido.
Diríjase a su revendedor si observa alguno de los citados problemas.

MANTENIMIENTO
I. PROGRAMA DE MANTENIMIENTO
Para mantener el motor en perfecto estado, realice las operaciones de mantenimiento indicadas en la siguiente tabla:
| Componente\Frecuencia | Siempre | Primer meso 20 horas defuncionamiento | Cada estacióno 50 horas defuncionamiento | Cada 6 mese o100 horas defuncionamiento | Cada añoo 300 horas defuncionamiento | |
| Aceite delmotor | Control delnivel del aceite | √ | ||||
| Sustituir √√ | ||||||
| Aceitecambio | Control delnivel del aceite | √ | ||||
| Sustituir √√ | ||||||
| Filtro del aire | Comprobar √ | |||||
| Limpiar | 1 | 1 * | ||||
| Sustituir √** | ||||||
| Bandeja derecogida dela suciedad | Limpiar √ | |||||
| Bujía | Limpiar,regular | √ | ||||
| Sustituir √ | ||||||
| Antichispas L | mpiar √ | |||||
| Mínimo | Comprobar,regular | 2 | ||||
| Juegoválvula | Comprobar,regular | 2 | ||||
| Tanque y filtrodel carburante | Limpiar | 2 | ||||
| Alimentacióncarburante | Comprobar Cada dos años (sustituir si fuera necesario) | |||||

ATENCIÓN
Utilice exclusivamente piezas de recambio originales suministradas por el fabricante o de calidad equivalente; en caso contrario el motor podría sufrir daños.
NOTAS
* Sólo para carburadores de doble cámara de ventilación interna.
** Sólo para filtros de aire con elemento de papel.
① Con mayor frecuencia de la indicada si se utiliza en condiciones polvorientas.
② El mantenimiento debe ser realizado por el revendedor, a no ser que usted cuente con la debida formación y con el equipo adecuado.

ADVERTENCIA
Pare el motor antes de realizar el mantenimiento. Si fuera necesario realizar alguna operación de mantenimiento con el motor en funcionamiento, asegúrese de que en el ambiente circunstante haya una ventilación adecuada. Las emisiones de gases de escape del motor contienen monóxido de carbono, cuya inhalación puede ser perjudicial, o incluso letal, para la salud.
II. MÉTODO
1. SUSTITUCIÓN DEL ACEITE MOTOR
Para facilitar el vaciado del aceite del motor, el motor todavía debe estar caliente.
a) Desenrosque el tapón del aceite y el tapón de vaciado para vaciar por completo el depósito de aceite. Enrosque de nuevo el tapón de vaciado (Fig. 22).
b) Reponga el nivel con el aceite motor aconsejado hasta alcanzar la muesca de nivel máximo.
c) Enrosque de nuevo el tapón del depósito. El reabastecimiento de aceite motor de 1/2 cambio es de 0,5 litros, el reabastecimiento del aceite motor es de litros 0,60 l. (5,5 hp); 1,1 l. (7-9-11hp).


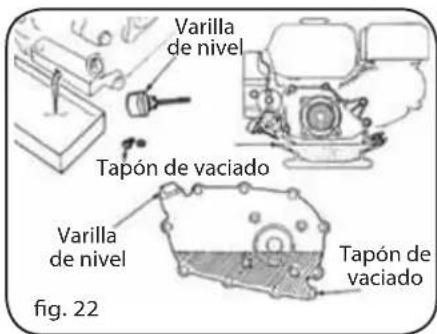

Varilla de nivel Tapón de vaciado Varilla de nivel Tapón de vaciado fig. 22ES

NOTA No abandone las latas de aceite gastado en la basura y no vierta el aceite en el terreno. Para proteger el ambiente, le aconsejamos guardar el aceite gastado en un contenedor cerrado y llevarlo a una empresa local especializada en eliminación de residuos.
2. MANTENIMIENTO FILTRO DEL AIRE
Un filtro del aire sucio puede bloquear el flujo del aire al carburador, haciendo que sea insuficiente. Para mantener el carburador en perfecto estado, realice el mantenimiento periódico del filtro del aire. Si el motor se utiliza en zonas muy polvorientas, el mantenimiento debe realizarse con mayor frecuencia. Tornillo de mariposa

ADVERTENCIA
Nunca limpie el elemento del filtro del aire con gasolina o detergentes con un punto de explosión
bajo, puesto que existe peligro de explosiones.

TENCIÓN
Nunca ponga en funcionamiento el motor sin el filtro del aire, puesto que en el motor, además del aire, podría penetrar suciedad y polvo, acelerando el desgaste del motor.

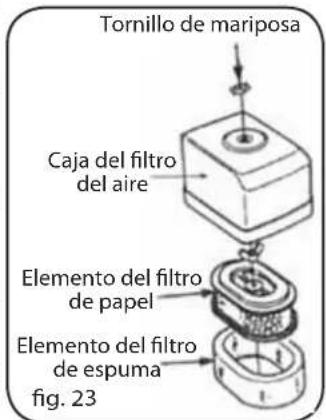

Filtro de doble elemento (Fig. 23)
Destornille el tornillo de mariposa, desmonte la caja del filtro e inspeccione los dos elementos para comprobar que no estén dañados. Cámbielos si fuera necesario.
a) Elemento del filtro de espuma: limpie con detergentes para uso doméstico y agua caliente (o bien con disolventes que no sean inflamables o con un alto punto de explosión), déjelo secar y seguidamente sumérjalo en aceite de motor limpio. Escurra el aceite sobrante, dado que un exceso de aceite produciría humo en fase de puesta en marcha.
b) Elemento del filtro de papel: sacuda el elemento del filtro contra una superficie sólida para eliminar el polvo acumulado o dirija desde el interior hacia el exterior un chorro de aire comprimido (no superior a 30 psi). No limpie nunca el filtro con un cepillo, porque la suciedad podría penetrar en las fibras del elemento. Si el elemento está muy sucio, cámbielo por otro nuevo.

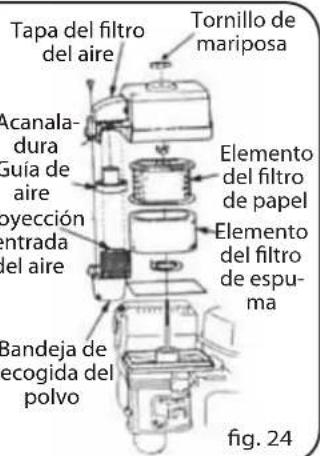

Filtro de recogida del polvo (Fig. 24)
Destornille el tornillo de mariposa, desmonte la caja del filtro e inspeccione los dos elementos para comprobar que no estén dañados. Cámbielos si fuera necesario.
a) Elemento del filtro de espuma: limpie con detergentes para uso doméstico y agua caliente (o bien con disolventes que no sean inflamables o con un alto punto de explosión), déjelo secar y seguidamente sumérjalo en aceite de motor limpio. Escurra el aceite sobrante, dado que un exceso de aceite produciría humo en fase de puesta en marc.
b) Elemento del filtro de papel: sacuda el elemento del filtro contra una superficie sólida para eliminar el polvo acumulado o dirija desde el interior hacia el exterior un chorro de aire comprimido (no superior a 30 psi). No limpie nunca el filtro con un cepillo, porque la suciedad podría penetrar en las fibras del elemento. Si el elemento está muy sucio, cámbielo por otro nuevo.
c) Limpie la bandeja de recogida del polvo: destornille los tres tornillos especiales semi-redondos y retire la bandeja, lave los componentes con agua y déjelos secar. Vuelva a montar la bandeja en la posición original.

ATENCIÓN
El elemento de recogida del polvo debe montarse de modo que el orificio del tubo de aspiración del aire coincida con la acanaladura de la tapa del filtro.
- Respete el orden correcto de montaje.
Filtro en seco (Fig. 25)
Destornille el tornillo de mariposa, retire la caja del filtro y saque el elemento.
a) Limpie el elemento del filtro con un detergente no inflamable o con un punto de explosión alto.
b) Sumerja el elemento en aceite de motor limpio. Escurra el aceite sobrante, dado que un exceso de aceite produciría humo en fase de puesta en marcha.
c) Vuelva a montar la bandeja en la posición original.
Filtro en baño del aceite (Fig. 26)
a) Destornille el tornillo de mariposa, retire la caja del filtro y saque el elemento. Compruebe que ambos elementos no presenten daños. Cámbielos si fuera necesario.
b)Limpie los orificios con detergentes para uso doméstico y agua caliente (o bien con detergentes con un alto punto de explosión), y déjelos secar.
c) Sumérjalos en aceite de motor limpio. Escurra el aceite sobrante, dado que un exceso de aceite produciría humo en fase de puesta en marcha.
d) Vacíe la caja del filtro y limpie el polvo que hubiera podido quedar con un detergente no inflamable o con un alto punto de explosión, y seguidamente seque la caja.
e) Llene la caja del filtro con el aceite motor aconsejado hasta alcanzar la muesca de nivel.
f) Vuelva a montar la bandeja en la posición original.
Coloque el interruptor del carburante en posición "OFF", retire la bandeja y el o-ring. Lávelos con un disolvente no inflamable o con un punto de explosión alto, y a continuación vuélvalos a colocar en su sede. Coloque el interruptor del carburante en posición "ON" y compruebe que no haya pérdidas.

ADVERTENCIA
• La gasolina es extremadamente inflamab plosiva en determinadas condiciones. Mantenga cigarrillos, chispas y llamas libres.
- Después de haber vuelto a colocar la bandeja de recogida de la suciedad, compruebe que no pierda y asegúrese de que el área alrededor del motor esté suficientemente seca.
4. BUJÍA (Fig. 28)
Bujías aconsejadas: BP6ES, BPR6ES (NGK) o NHSPLD F6RTCU.
Un espacio adecuado de la bujía y la falta de depósitos alrededor de la bujía permiten que el motor funcione correctamente.
a) Retire la bujía mediante la específica llave.

ADVERTENCIAS
Preste atención a no tocar la marmita cuando el motor está en funcionamiento o se acaba de apa.
c) Mida el espacio libre de la bujía con un medidor de espesor. El espacio debe ser de 0,7\~0,8 mm (Fig.29). Si fuera necesario realizar una regulación, doble con cuidado el electrodo lateral.
d) Compruebe que la junta de la bujía esté en buen estado, y en caso contrario sustitúyala. Enrosque la bujía, primero manualmente y luego con la correspondiente llave. Si se usa una bujía nueva, gire 1/2 vuelta más después del contacto con la junta, si se vuelve a montar la bujía original, gire 1/8\~1/4.

ATENCIÓN
- La bujía debe atornillarse fuertemente, en caso contrario se sobrecalienta y daña el motor.
- Utilice exclusivamente bujías aconsejadas o equivalentes.
Una temperatura incorrecta de la bujía puede ocasionar daños al motor.


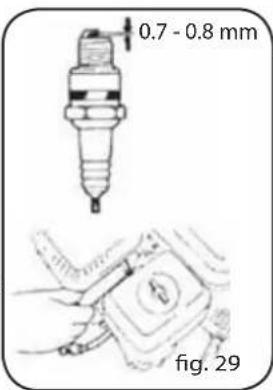

0.7 - 0.8 mm fig. 29
5. DISPOSITIVO ANTICHISPAS (opcional)
El dispositivo antichispas debe revisarse por lo menos cada 100 horas de funcionamiento, a fin de mantener su eficiencia.

ADVERTENCIA
La marmita alcanza altas temperaturas que perduran incluso después de apagar el motor. No
toque la marmita: peligro de quemaduras.
Realice las operaciones de mantenimiento sólo cuando el motor se haya enfriado.

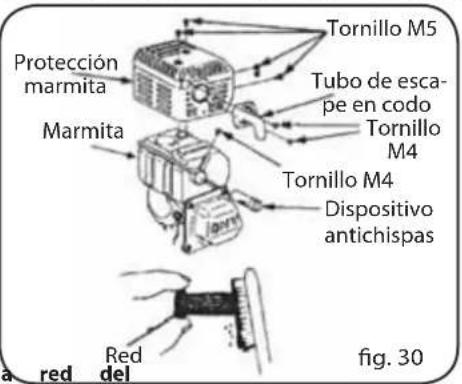

a) Destornille las dos tuercas M4 y quite el tubo de escape en codo del cuerpo del motor (Fig. 30).
b) Destornille los cinco tornillos M5 de la protección de la marmita y extraiga esta última.
c) Destornille los tornillos M4 del dispositivo antichispas y desmóntelo de la marmita.
d) Con un cepillo, quite los residuos de carbón de la red del dispositivo antichispas.
e) Vuelva a montar el dispositivo antichispas siguiendo el orden contrario al del desmontaje.
ATENCIÓN
- Preste atención a no dañar la red dispositivo antichispas.
- Nunca utilice un dispositivo antichispas dañado.
6. REGULACIÓN DEL MÍNIMO DEL CARBURADOR
a) Ponga en marcha el motor hasta que alcance la temperatura de funcionamiento normal (Fig. 31).
b) Con el motor funcionando a bajo régimen, regule el mínimo por medio del tornillo de fijación de la válvula de mariposa.
Mínimo estándar: 1700±150 r.p.m.

ATENCIÓN
Non incline el motor para evitar que se vierta el carburante. La gasolina vertida o sus vapores pueden ocasionar incendios.

II. ALMACENAMIENTO
Almacene adecuadamente el motor si no se va a usar durante un largo periodo. Guárdelo en un lugar seco y sin polvo.
Cambie el aceite motor (Fig. 32).1.
Desconecte la bujía. A través del orificio de montaje de la bujía introduzca una cucharada de aceite de motor limpio en el cilindro. Haga funcionar el motor para que el aceite se distribuya bien, seguidamente monte la bujía en su alojamiento.
Tire del cable de arranque hasta notar una cierta resistencia, continúe tirando del cable hasta alinear la flecha del manguito de arranque con el orificio del arrancador. En este momento las válvulas de aspiración y descarga están cerradas e impiden que se oxide el interior del motor (Fig. 33).
Cubra el motor para que no se ensucie de polvo.


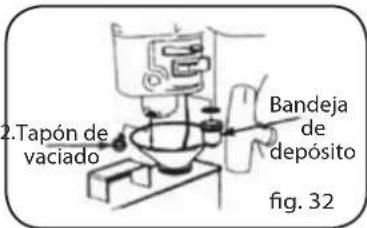

2.Tapón de vaciado Bandeja de depósito fig. 32


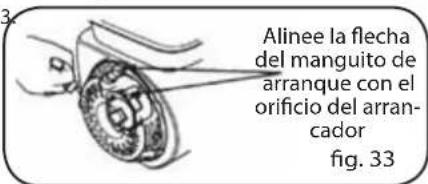

Alinee la flecha del manguito de arranque con el orificio del arrancador fig. 33III. NUEVA PUESTA EN FUNCIONAMIENTO
Antes de volver a utilizar el motor realice el mantenimiento según la siguiente tabla.
| Tiempo de almacenamiento | Componente |
| Un mes | |
| Uno o dos meses Vaciar el carburante que hubiera podido quedar y reponer el nivel. | |
| De dos meses a un año Vaciar el carburante que hubiera podido quedar y reponer el nivel;Vaciar el carburante del carburador 1;Vaciar la bandeja de recogida 2. | |
| Más de un año Vaciar el carburante que hubiera podido quedar y reponer el nivel;Vaciar la bandeja del carburante en el carburador 1;Vaciar la bandeja de recogida 2;Desplazar el motor del lugar de almacenamiento, reabastecerlo con carburante y ponerlo en marcha. | |
① Destornillar el tapón de vaciado y vaciar el carburante del carburador.
② Colocar en OFF el interruptor del motor, desmontar la bandeja de recogida y vaciarla.
Nota: Para proteger el ambiente, le aconsejamos guardar el carburante gastado en un contenedor cerrado y llevarlo a una empresa local especializada en eliminación de residuos.
No lo vierta en el suelo.

ADVERTENCIAS
La gasolina es extremadamente inflamable y explosiva en determinadas condiciones. Mantenga alejados cigarrillos, chispas y llamas libres.
GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
I. DIFICULTADES EN LA PUESTA EN MARCHA

| PROBLEMA CAUSA REMEDIO | ||
| 1. Mal funcionamiento del circuitodel carburante. | No hay suficiente carburanteen el tanque o la llave de l gasolina está cerrada. | Reponga el nivel de carburante, abra la llave de l gasolina. |
| 2. La alimentación de gasolina estábloqueada.▲ Compresión de los cilindros normal▲ Bujía normal | Apertura para la ventilaciónen el tapón del carburantebloqueada. | Limpiar la apertura para laventilación. |
| Llave del carburante obstruida. | Limpiar seguidamenteaclarar. | |
| Inyector principal obstruido oinadecuado . | Regular o limpiar, soplar conaire. | |
| Válvula de aguja mal cerradau orificio de puesta en marchaobstruido. | Desmontar la válvula de aguja y repararla, limpiarla y so-plarla. | |
| Flotador dañado u obstruido. | Reparar. | |
| 1. Mal funcionamiento en el sistemadel carburador.▲ Compresión de los cilindros normal▲ Bujía normal▲ El carburador fluye bien | Gasolina impura o deteriorada. | Sustituir. |
| La gasolina contiene agua. Sustituir. | ||
| Excesiva cantidad de gasolinaen el cilindro del motor. | Vaciar la gasolina en exceso,secar los electrodos de la bu-jía. | |
| Gasolina inadecuada. Utilizar gasolina adecuada se-gún lo indicado en las especificaciones técnicas. | ||
| 1. La bujía está en mal estado.▲ Compresión de los cilindros normal▲ Alimentación de gasolina normal▲ Chispa de la bobina de alta presión normal | Excesiva cantidad de polvo eincrustaciones de carbono al-rededor de los electrodos. | Limpiar. |
| Electrodos fundidos o aisladordañado. | Sustituir la bujía. | |
| Apertura de los electrodos incorrecta. | Regular al valor adecuado. | |
| 1. No hay chispa en la bobina de alta presión▲ Compresión de los cilindros normal▲ Alimentación de gasolina normal▲ Bujía normal | Bobina de alta presión dañada. | Sustituir. |
| Bobina de arranque dañada. Sustituir. | ||
| El imán ha perdido su capacidad magnética. | Sustituir. | |
| 1. Compresión del cilindro escasa▲ Alimentación de gasolina normal | Franja elástica del pistón excesivamente desgastada. | Sustituir las franjas elásticas. |
| Franja elástica bloqueada. Eliminar las incrustaciones. | ||
| Franja elástica rota. Sustituir. | ||
| Sistema de arranque normal Bujía aflojada o sin junta. Apretar y montar la jun. | ||

| PROBLEMA CAUSA REMEDIO | ||
| Sistema de arranque normal Pérdidas | de aire entre el bloque del cilindro y el cilindro. | Revisar las juntas del cilindro y la planitud de la superficie de contacto con la cabeza del cilindro; apretar los pernos al par indicado. |
| Pérdida de aire de la válvula. Comprobar el juego de la válvula y si está montada correctamente Reparar si fuera necesario. | ||

ADVERTENCIA
- Cuando revise la bujía, nunca toque el hilo de alta tensión de la bujía con las manos mojadas.
- Asegúrese de que no se haya vertido gasolina fuera del motor y que la bujía no esté mojada de gasolina.
- Para prevenir incendios, mantenga el orificio de montaje de la bujía lejos de chispas.
Si después de haber revisado todos los elementos arriba indicados el motor no funciona, póngase en contacto con el revendedor.
II. REDUCIDAS PRESTACIONES DEL MOTOR
| PROBLEMA CAUSA REMEDIO | |||
| Al abrir más la válvula de mariposa, la aceleración no es adecuada, se reduce o el motor se para. | Sistema de encendido. | Temporización de encendido incorrecta. | Regular el anticipo. |
| Alimentación del carburante. | Aire en el circuito del carburante o circuito obstruido. | Eliminar el aire o purgar las tuberías. | |
| El chorro principal no está regulado correctamente. | Regular. | ||
| En el carburador, el orífico de la válvula de aguja y el inyector principal están obs-truidos. | Limpiar y soplar con aire. | ||
| Llave de la gasolina obstruida. | Limpiar y sustituir las piezas dañadas. | ||
| Incrustaciones de carbono en la cámara de combustión | Limpiar. | ||
| Filtro del aire atascado. Limpia | el elemento del filtro. | ||
| Pérdidas en el tubo de alimentación. | Sustituir. | ||
| Compresión escasa | Pistón, cilindro o franja elástica desgastados. | Sustituir. | |
| Pérdida de aire de la superficie de contacto entre el bloque del cilindro y la cabeza del cilindro. | Sustituir la junta. | ||
| Juego de la válvula demasiado pequeño o demasiado grande. | Regular. | ||
| La válvula no es estanca. Repar | ar. | ||
III. EL MOTOR NO GIRA BIEN
| PROBLEMA CAUSA REMEDIO | ||
| El motor se aho-ga. | Pistón, cilindro o franja elástica excesiva-mente desgastados. | Sustituir los elementos desgastados. |
| Perno del émbolo y orificio excesivamente desgastados. | Sustituir el pistón o el perno del ém-bolo. | |
| Tirante de la cabeza desgastado. Sustituir el tirante. | ||
| Cojinete de bolas del cigüeñal desgastado. Sustituir el cojinete. | ||
| Combustión anómala. | Motor sobrecalentado. Identificar la avería. | |
| Excesivos residuos de carbono en la cáma-ra de combustión. | Limpiar. | |
| Gasolina no adecuada o de mala calidad. Sustituir con gasolina adecuada. | ||
| El motor no arranca por falta de chispa. | Presencia de agua en el vano. Secarlo | |
| Espacio libre de los electrodos de la bujía inadecuado. | Regular. | |
| Temporización incorrecta. Regular. | ||
| Avería en la bobina de inducción o problema similar. | Comprobar y sustituir los compo-nentes averiados. | |

IV. PARADA REPENTINA DURANTE EL FUNCIONAMIENTO
| PROBLEMA CAUSA REMEDIO | |||
| El motor se para repentinamente durante el funcionamiento. | Sistema de alimentación del carburante. | La gasolina se ha acabado. Reponer el nivel. | |
| Carburador obstruido. Comprobar y purgar las tuberías del carburante. | |||
| El flotador pierde. Reparar. | |||
| Válvula de aguja obstruida. | Desmontar la cámara del flotador y limpiar. | ||
| Sistema de encendido | Bujía desgastada o cortocircuitada debido a depósitos de carbono. | Sustituir la bujía. | |
| Electrodo lateral de la bujía desmontado. | Sustituir la bujía y retirar el electrodo. | ||
| Hilo de alta tensión desconectado. | Conectarlo. | ||
| Aceite motor en el cárter insuficiente. | Reponer el nivel hasta la muesca de nivel máximo. | ||
| Bobina de arranque fundida o cortocircuitada. | Sustituir. | ||
| Hilo de masa en el cárter. | Aislarlo. | ||
| Otros. | El cilindro es accionado pero la válvula funciona defectuosa-mente. | Reparar o sustituir las piezas dañadas. | |

V. SOBRECALENTAMIENTO DEL MOTOR
| PROBLEMA CA | USA REMEDIO | |
| Motor sobrecalen-tado. | Tiempo de encendido incorrecto. Regular | el anticipo adecuadamente. |
| Alimentación del aire motor insuficiente. | Reponer el nivel. | |
| Tubo de escape obstruido. Purgar el tubo | de escape. | |
| El control del flujo pierde. Reparar las pércidas. | ||
| Suciedad o detritos entre los ventiladores de refrigeración. | Limpiar. | |
| El ventilador de refrigeración está mal instalado o no funciona. | Volver a instalarlo. | |
| Cilindro, pistón o franja elástica desgas-tados y permiten un flujo de aire entre el cilindro y el cárter motor. | Sustituir los tirantes. | |
| La deformación del tirante ocasiona un desgaste lateral del pistón o del cilindro. | Sustituir las partes desgastadas. | |
| La regulación incorrecta de la velocidad del motor produce una velocidad de rotación excesiva. | Regular la velocidad del motor mediante el regulador de velocidad. | |
| Cojinete del cigüeñal quemado. Sustituir el cojinete de bancada. | ||

NOTA
El motor debe funcionar a determinadas temperaturas Generalmente, la temperatura en el escape está comprendida entre 80 y 100°C, mientras que la temperatura del cáter es de unos 60°C debajo de la bobina. Si las temperaturas superan dichos límites, significa que el motor
está excesivamente caliente.
VI. RUIDOS ANÓMALOS DURANTE EL FUNCIONAMIENTO DEL MOTOR
| PROBLEMA CAUSA REMEDIO | ||
| Ruido de golpes o de "martilleo" de los pistones. | Pistón, franja elástica o cilindro desgastados. | Sustituir los componentes des-gastados. |
| Tirante, perno del embolo u orificio des-gastados. | Sustituir los componentes des-gastados. | |
| Cojinete de bancada cigüeñal desgastado. | Sustituir. | |
| Franja elástica rota. Sustituir. | ||
| Ruidos metálicos y combustión anómala. | Excesivos residuos de carbono en la cáma-ra de combustión. | Eliminar los residuos de carbo-no. |
| Insuficiente espacio libre de los electrodos de la bujía. | Regular adecuadamente el es-pacio libre. | |
| Motor mojado de carburante. Revisar algunos componentes como el carburador. | ||
| Gasolina inadecuada. | Cambiar la gasolina. | |
| Motor sobrecalentado. | Encontrar la causa. | |
| Otros. | Juego de la válvula incorrecto. | Regular el juego de la válvula. |
| Volante no conectado fuertemente al cár-ter motor. | Conectarlo fuertemente. | |
ESPECIFICACIONES TÉCNICAS
I. ESPECIFICACIONES PRINCIPALES
- Datos constructivos
| Partes\Modelo | 160F 168F / | 168FD 168F-2 / 168F-2D | |
| L x P x H (mm) 317 x 341 x 318 305 x 365 x 335 | <305 x 385 x 334> | 313 x 376 x 335<313 x 396 x 335> | |
| Peso en seco (kg) 13 15 <17> 15 | <17> | ||
| Tipo de motor de 4 tiempos, con válvulas en cabeza, monocilindro inclinado 25° | |||
| Cilindrada (cm3) 118 163 196 | |||
| Calibre (mm) 60 x 42 68 x 45 68 x 54 | |||
| Potencia máxima teórica (kw/r.p.m.) | 2.9 (4CV)/3600 4.1 | (5.5CV)/3600 4.8 | 6.5CV)/3600 |
| Potencia aconsejada (kw/r.p.m.) | 2.2 (3CV)/3600 3.4 | (4.6CV)/3600 4 (5.5CV)/3600 | |
| Par máximo (N·m/r.p.m.) | 6.7/3000 | 9.0/3000 | 11.0/3000 |
| Consumo de carburante (g/kwh) | 394 | ||
| Sistema de refrigeración | Por circulación forzada de aire | ||
| Sistema de encendido | Sin transistor (TCI) | ||
| Bujías aconsejadas | BRR6ES (NGK), NHSP LD F6RTCU | ||
| Sentido de rotación del eje motor | Antihorario | ||
- Datos sobre la regulación
| Componente | Valores |
| Espacio libre bujía | 0.7~0.8 mm |
| Mínimo carburador | 1700 ± 150 r.p.m. |
| Juego válvula (motor frío) | Aspiración: 0.15 ± 0.02 mm;Descarga: 0.20 ± 0.02 mm |

NOTAS
- Los datos técnicos varían en función del modelo y pueden sufrir modificaciones sin previo aviso.
- Los datos entre < > se aplican a los motores con reductor.
II. TEMPORIZACIÓN DE LA DISTRIBUCIÓN
Apertura válvula de aspiración: BTDC10°;
Cierre válvula de aspiración: ABDC20°.
Apertura válvula de descarga: BBDC30°;
Cierre válvula de descarga: ATDC10°.


III. PAR DE APRIETE DE LOS PERNOS
| S/N | Componente Par de apriete (N·m) |
| 1 | Perno de la cabeza del cilindro 24 |
| 2 | Perno del volante 70~80 |
| 3 | Tapa cárter 24 |
| 4 | Tirante 12 |

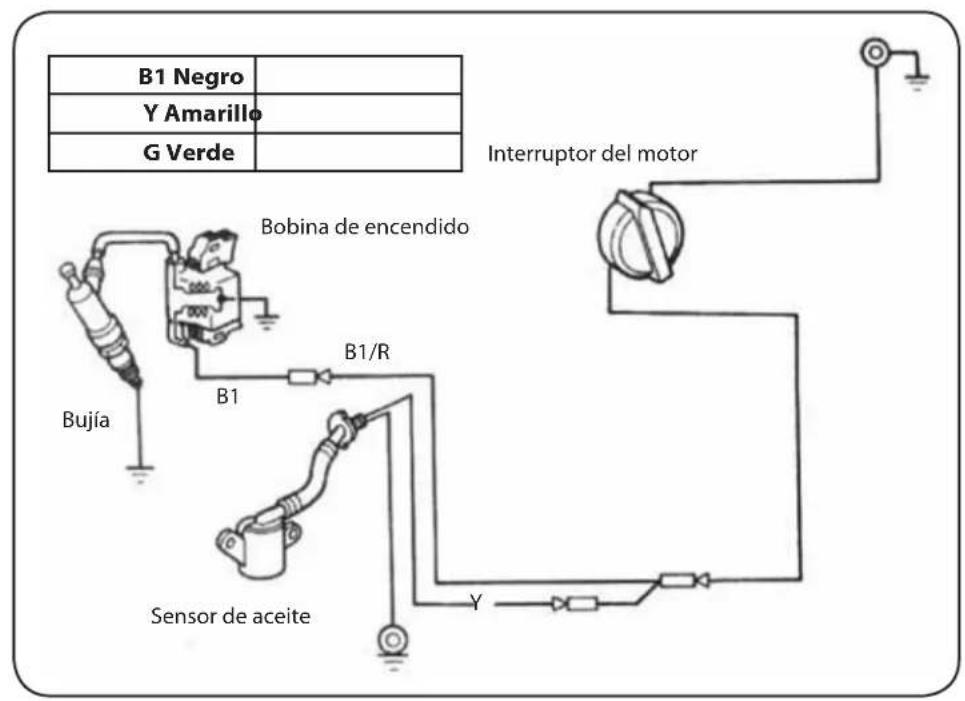

ESQUEMA ELÉCTRICO
IV. PROBLEMAS QUE INFLUENCIAM NAS EMISSÕES DE DESCARGA DE FUMOS
5. DISPOSITIVO ANTICENTELHAS (opcional)
Mínimo standar: 1700±150 r.p.m.
