MANUAL DE USUARIO KDQ36X SMEG

ES Montaje y modo de empleo

esterno con una vite).

prodotto è stato acquistato.35

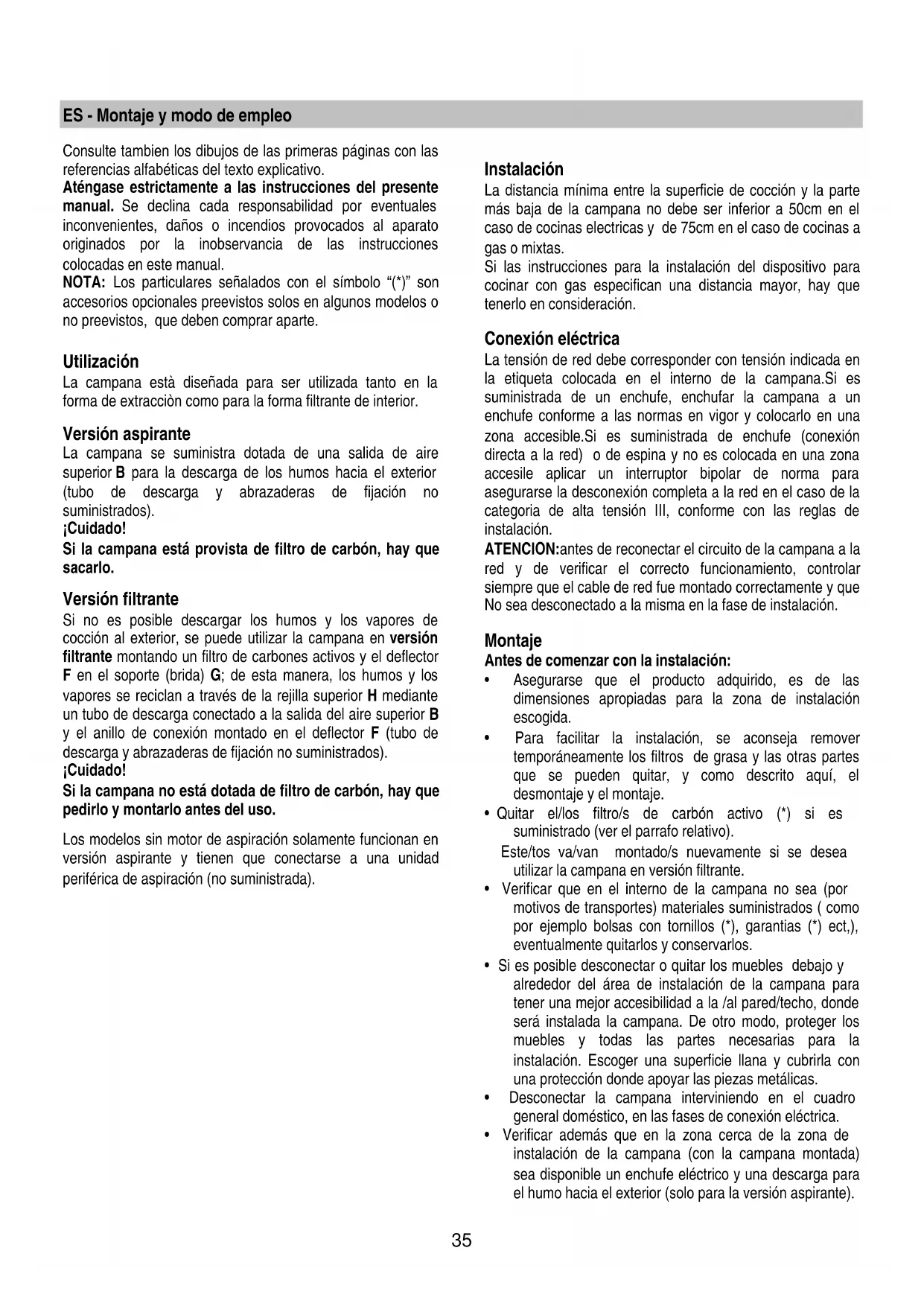

ES - Montaje y modo de empleo

Consulte tambien los dibujos de las primeras páginas con las

referencias alfabéticas del texto explicativo.

Aténgase estrictamente a las instrucciones del presente

manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato

originados por la inobservancia de las instrucciones

colocadas en este manual.

NOTA: Los particulares señalados con el símbolo “(*)” son

accesorios opcionales preevistos solos en algunos modelos o

no preevistos, que deben comprar aparte.

La campana està diseñada para ser utilizada tanto en la

forma de extracciòn como para la forma filtrante de interior.

La campana se suministra dotada de una salida de aire

superior B para la descarga de los humos hacia el exterior

(tubo de descarga y abrazaderas de fijación no

Si la campana está provista de filtro de carbón, hay que

Si no es posible descargar los humos y los vapores de

cocción al exterior, se puede utilizar la campana en versión

filtrante montando un filtro de carbones activos y el deflector

F en el soporte (brida) G; de esta manera, los humos y los

vapores se reciclan a través de la rejilla superior H mediante

un tubo de descarga conectado a la salida del aire superior B

y el anillo de conexión montado en el deflector F (tubo de

descarga y abrazaderas de fijación no suministrados).

Si la campana no está dotada de filtro de carbón, hay que

pedirlo y montarlo antes del uso.

Los modelos sin motor de aspiración solamente funcionan en

versión aspirante y tienen que conectarse a una unidad

periférica de aspiración (no suministrada).

La distancia mínima entre la superficie de cocción y la parte

más baja de la campana no debe ser inferior a 50cm en el

caso de cocinas electricas y de 75cm en el caso de cocinas a

Si las instrucciones para la instalación del dispositivo para

cocinar con gas especifican una distancia mayor, hay que

tenerlo en consideración.

La tensión de red debe corresponder con tensión indicada en

la etiqueta colocada en el interno de la campana.Si es

suministrada de un enchufe, enchufar la campana a un

enchufe conforme a las normas en vigor y colocarlo en una

zona accesible.Si es suministrada de enchufe (conexión

directa a la red) o de espina y no es colocada en una zona

accesile aplicar un interruptor bipolar de norma para

asegurarse la desconexión completa a la red en el caso de la

categoria de alta tensión III, conforme con las reglas de

ATENCION:antes de reconectar el circuito de la campana a la

red y de verificar el correcto funcionamiento, controlar

siempre que el cable de red fue montado correctamente y que

No sea desconectado a la misma en la fase de instalación.

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, es de las

dimensiones apropiadas para la zona de instalación

• Para facilitar la instalación, se aconseja remover

temporáneamente los filtros de grasa y las otras partes

que se pueden quitar, y como descrito aquí, el

desmontaje y el montaje.

• Quitar el/los filtro/s de carbón activo (*) si es

suministrado (ver el parrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interno de la campana no sea (por

motivos de transportes) materiales suministrados ( como

por ejemplo bolsas con tornillos (*), garantias (*) ect,),

eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y

alrededor del área de instalación de la campana para

tener una mejor accesibilidad a la /al pared/techo, donde

será instalada la campana. De otro modo, proteger los

muebles y todas las partes necesarias para la

instalación. Escoger una superficie llana y cubrirla con

una protección donde apoyar las piezas metálicas.

• Desconectar la campana interviniendo en el cuadro

general doméstico, en las fases de conexión eléctrica.

• Verificar además que en la zona cerca de la zona de

instalación de la campana (con la campana montada)

sea disponible un enchufe eléctrico y una descarga para

el humo hacia el exterior (solo para la versión aspirante).36

• Ejecutar todos los trabajos de mampostería necesarios (

ej.: instalación de una toma de corriente y/o agujero para

el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la

mayor parte de paredes/techos. De cualquier modo, conviene

consultar a un técnico calificado para tener la certeza de que

los materiales son adecuados a su parede/techo. La/El

pared/techo debe ser lo suficientemente fuerte para sostener

el peso de la campana.

Advertencias adicionales para la instalación:

• Controlar que no se dañen los cables eléctricos.

Quitar Y CONSERVAR los tornillos que fijan provisionalmente

(por motivos de transporte) la campana o el grupo chimeneas

(en base al modelo poseído) con el grupo aspirante. Para

facilitar la instalación las dos partes van desmontadas.

Verificar como las partes estan fijadas entre ellas para

repetir el ensamblaje al momento oportuno (vea tambien

Fig.6 y operación 17).

1. Con un lápiz, trazar una línea en la pared, hasta el techo,

que corresponda a la línea central para facilitar las

operaciones de instalación.

2. Aplicar el esquema de taladrado en la pared: la línea

central vertical impresa en el esquema tiene que coincidir

con la línea central trazada en la pared; además, el

borde inferior de la plantilla de taladrado tiene que

coincidir con el borde inferior de la campana: téngase en

cuenta que el lado inferior de la campana, terminada la

instalación, tiene que quedar a 50 cm de la placa de

cocción, si ésta es eléctrica, o a 75 cm si la placa es de

3. Apoyar la brida de soporte sobre el esquema de

taladrado de manera que coincida con el rectángulo con

trazo discontinuo, marcar los dos orificios externos y

taladrar, (marque y realice tambien los orificios

superiores 3a). Quitar el esquema de taladrado, poner

los 4 tacos de pared y fijar la brida de soporte de la

campana con 2 tornillos de 5x45 mm.

4. Colgar la campana en la brida.

5. Regular la distancia de la campana a la pared.

6. Regular la posición horizontal de la campana.

7. Quite el soporte del filtro al carbón (vea tambien Fig.3).

desde el interior del grupo aspirante, marcar el orificio

para la fijación definitiva de la campana con un lápiz.

8. Quitar la campana de la brida.

9. Taladrar el punto marcado (Ø 8 mm - véase operación

7). Poner un taco de pared.

10. Poner la brida de soporte de las chimeneas „G“ en la

pared adherente al techo, utilizar la brida de soporte

como esquema de taladrado (la pequeña ranura

realizada en el soporte tiene que coincidir con la línea

precedentemente marcada en la pared - operación 1) y

marcar, con el lápiz 2, orificios, efectuar los orificios (Ø 8

mm) y poner 2 tacos. Fijar la brida de soporte de las

chimeneas a la pared con 2 tornillos de 5x45mm.

11. Sujetar la campana a la brida inferior.

13. Conectar el tubo para la descarga de los humos (tubo y

abrazaderas no suministrados, se tienen que comprar) al

anillo de conexión ubicado encima de la unidad del motor

aspirante. El otro extremo del tubo tiene que conectarse

a un dispositivo de expulsión de los humos hacia el

exterior en caso de uso de la campana en versión

aspirante. Si se desea utilizar la campana en versión

filtrante, se tiene que fijar, a la brida de soporte de las

chimeneas „G“, el deflector „F“ con 1 tornillo y conectar

el otro extremo del tubo al anillo de conexión ubicado en

14. Efectuar la conexión eléctrica.

15. Introduzca el revestimiento externo al bloque motor hasta

la mitad del recorrido.

16. Efectuar las conexiones eléctricas entre las dos partes

(mientras realiza esta operación, para mayor seguridad,

puede sujetar el bloque motor al revestimiento externo

17. Introduzca el revestimiento externo al bloque motor

hasta el final del recorrido y sujete de forma definitiva

18. Sujete la escarpia

que ésta sujete a la pared la parte inferior de la

chimenea telescópica ( revestimiento externo).

19. Poner las chimeneas y, con 2 tornillos (19a), fijarlas

sobre el soporte de las chimeneas „G“ (19b).

Reensamblar el marco del filtro de carbón y el de/ de los

filtro/s anti grasas y controlar el perfecto funcionamiento de la

Descripción de la campana

5. Protección contra vapores

6. Chimenea telescópica

7. Salida del aire (sólo para uso en versión filtrante)

Usar la potencia de aspiraciòn mayor en caso de particular

concentraciòn de vapores de cocina. Aconcejamos de

encender la aspiraciòn 5 minutos antes de iniciar a cocinar y

dejarla en funciòn por otros 15 minutos aproximadamente.

Modelo con panel de mandos con 6 botones

1. Botón ON/OFF Luces: pulsar

para encender y apagar las luces.

2. Botón OFF aspiración / ON

velocidad (potencia) de

aspiración 1: pulsar 1 vez este

botón para apagar la velocidad

(potencia) de aspiración escogida

o (si no se selecciona ninguna

velocidad (potencia) de aspiración)

para escoger la velocidad

(potencia) de aspiración 1, pulsar

otra vez y tener pulsado para

activar el tiempo de

funcionamiento a 20 minutos

(botón intermitente) después la

3. Botón de selección velocidad

(potencia) de aspiración 2:

pulsar 1 vez para escoger la

velocidad (potencia) de aspiración,

pulsar todavía y tener pulsado

para activar el tiempo de

funcionamiento a 15 minutos

(botón intermitente) después la

4. Botón de selección velocidad

(potencia) de aspiración 3:

pulsar 1 vez para escoger la

velocidad (potencia) de aspiración,

pulsar de nuevo y tener pulsado

para activar el tiempo de

funcionamiento a 10 minutos

(botón intermitente) después la

5. Botón de selección velocidad

(potencia) de aspiración

Intensiva (temporizada): pulsar

para escoger la velocidad

(potencia) de aspiración, el tiempo

de funcionamiento es de 5 minutos

(botón intermitente) después la

aspiración se apaga o regresa a

la velocidad (potencia) de

aspiración anteriormente escogida

Nota: Es posible controlar esta

función así que la campana, se

apague en cualquier caso

después de 5 minutos de

funcionamiento (aunque

anteriormente había sido escogida

otra velocidad (potencia) de

aspiración), a este fin, después de

pulsar el botón, pulsar todavía y

tener pulsado, el botón comenzará

a relampaguear para señalar que

la función deseada ha sido

6. Botón reiniciación saturación

filtros: la campana a través la

señal luminosa de este botón

advierte el usuario cuando es

necesario llevar a cabo el

mantenimiento de los filtros.

Botón iluminado en rojo

intermitente: llevar a cabo el

mantenimiento del filtro de grasas,

después pulsar el botón por más

de 3 segundos, el botón se

Botón iluminado en rojo: llevar a

cabo el mantenimiento del filtro al

carbón, después pulsar el botón

por más de 3 segundos, el botón

Atención: la campana es

predispuesta sólo para la señal del

Para habilitar la señal del filtro

al carbón: ajustar la campana en

OFF, pulsar el botón 6 por más de

3 segundos (eI botón se enciende

y es de color rojo para señalar el

ajuste llevado a cabo).

Para inhabilitar la señal del filtro al

carbón repetir nuevamente esta

Antes de cualquier trabajo de mantenimiento desconectar la

campana de la corriente.

La campana debe ser limpiada con frecuencia tanto

externamente como internamente (con la misma frecuencia

con la que se realiza la mantención de los filtros de grasa).

Para la limpieza, utilice un paño impregnado de detergente

líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!

Debe limpiarse una vez al mes (o cuando el sistema de

indicación de saturación de los filtros - si está previsto en el

modelo que se posee - indica esta necesidad) con

detergentes no agresivos, manualmente o bien en lavavajillas

a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico

puede desteñirse pero sus características de filtrado no

cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de

Filtro al carbón activo (solamente para la versión

Retiene los olores desagradables producidos por el cocinado

El filtro al carbón puede lavarse cada dos meses (o cuando el

sistema de indicación de saturación de los filtros - si está

previsto en el modelo que se posee - indica esta necesidad)

con agua caliente y detergentes adecuados o en lavavajillas a

65°C (en caso de lavado con lavavajillas, realice el ciclo de

lavado completo sin platos en el interior). Quite el agua que

haya quedado en el filtro sin estropearlo, después quite el

almohadillado situado en el interior del armazón de plástico y

póngalo en el horno a 100°C durante diez minutos para

secarlo completamente. Cambie el almohadillado cada 3 años

y cada vez que el paño se estropee.

Saque la cubierta que sujeta el filtro girando 90 grados los

pomos (g) que la sujetan a la campana.

Ponga la placa (i) de carbón en el interior del chasis (h) y

móntelo todo en la correspondiente sede (j).

Es posible utilizar un filtro de carbón tradicional, que no sea

lavable , ni se pueda regenerar, y que se sustituye cada 3-4

Estructura colchón del filtro al carbóno están soldados juntos,

la eventual estructura suministrada con la campana por lo

tanto no debe utilizarse.

Para la utilizaciòn de dicho filtro insertar en su hueco y fijar

moviendo en sus mecanismos.

Sustitución de la lámpara

Desconecte el aparato de la red elèctrica.

Atención! Antes de tocar las lámparas asegúrese de que

1. Extraer la protección haciendo palanca con un pequeño

destornillador de boca plana o una herramienta similar.

2. Sustituir la lámpara dañada.

Utilizar sólo lámparas halógenas de 12V -20W max - G4

prestando atención en no tocarlas con las manos.

3. Cerrar el plafón (fijación a presión).

Si la iluminación no funciona, antes de llamar al servicio de

asistencia técnica, controlar que las lámparas estén bien

montadas en su sede.

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.

Antes de cualquier operación de limpieza o mantenimento,

desenchufar la campana o el interruptor general de la casa.

El aparato no es destinado para el uso por parte de los niños

o personas con problemas fisicos o mentales y sin

experiencia y conocientos a menos que no sea bajo control

de profesionales para el uso del aparato, una persona

responsabile para la vuestra seguridad.

Los niños deben ser controlados para evitar que jueguen con

Nunca utilizar la campana sin la parrilla correctamente

La campana no va Nunca utilizada como plano de apoyo solo

si es expresamente indicado.

El ambiente debe poseer suficiente ventilación, cuando la

campana de cocina es utilizada conjuntamente con otros

aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para

descarga de humo producidos por aparatos a gas u otros

Es prohibido cocinar alimentas con llama alta por debajo de la

El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.

Las frituras deben ser cocinadas bajo control para evitar que

el aceite recalentado prenda fuego.

En cuanto a las medidas técnicas y de seguridad

adoptar para la descarga de humo abtenerse

estrictamente a las reglas de las autoridades

La campana se debe limpiar siempre internamente y

externamente (COMO MINIMO UNA VEZ AL MES,

respetando las reglas indicadas en este manual)

No efectuar las reglas de limpieza de la campana y el

reemplazado de los filtros puede provocan incendios.

Se declina todo tipo de inconvenientes, daños o incendios

provocados por no leer atentamente las instrucciones

indicadas en este manual.

Este aparato lleva el marcado CE en conformidad con la

Directiva 2002/96/EC del Parlamento Europeo y del Consejo39

sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

en el producto o en los documentos que se

incluyen con el producto, indica que no se puede tratar como

residuo doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en

contacto con el ayuntamiento, con el servicio de eliminación

de residuos urbanos o la tienda donde adquirió el producto.40

PT - Instruções para montagem e utilização

etiqueta das características situada no interior da coifa. Se

4. Lâmpada de halogéneos

estiver seleccionada) para

pressionar 1 vez para seleccionar

pressionar 1 vez para seleccionar

anteriormente seleccionada.

eléctrico e electrónico (REEE).
