FR Prescriptions de montage et mode d’emploi

purchased the product.20

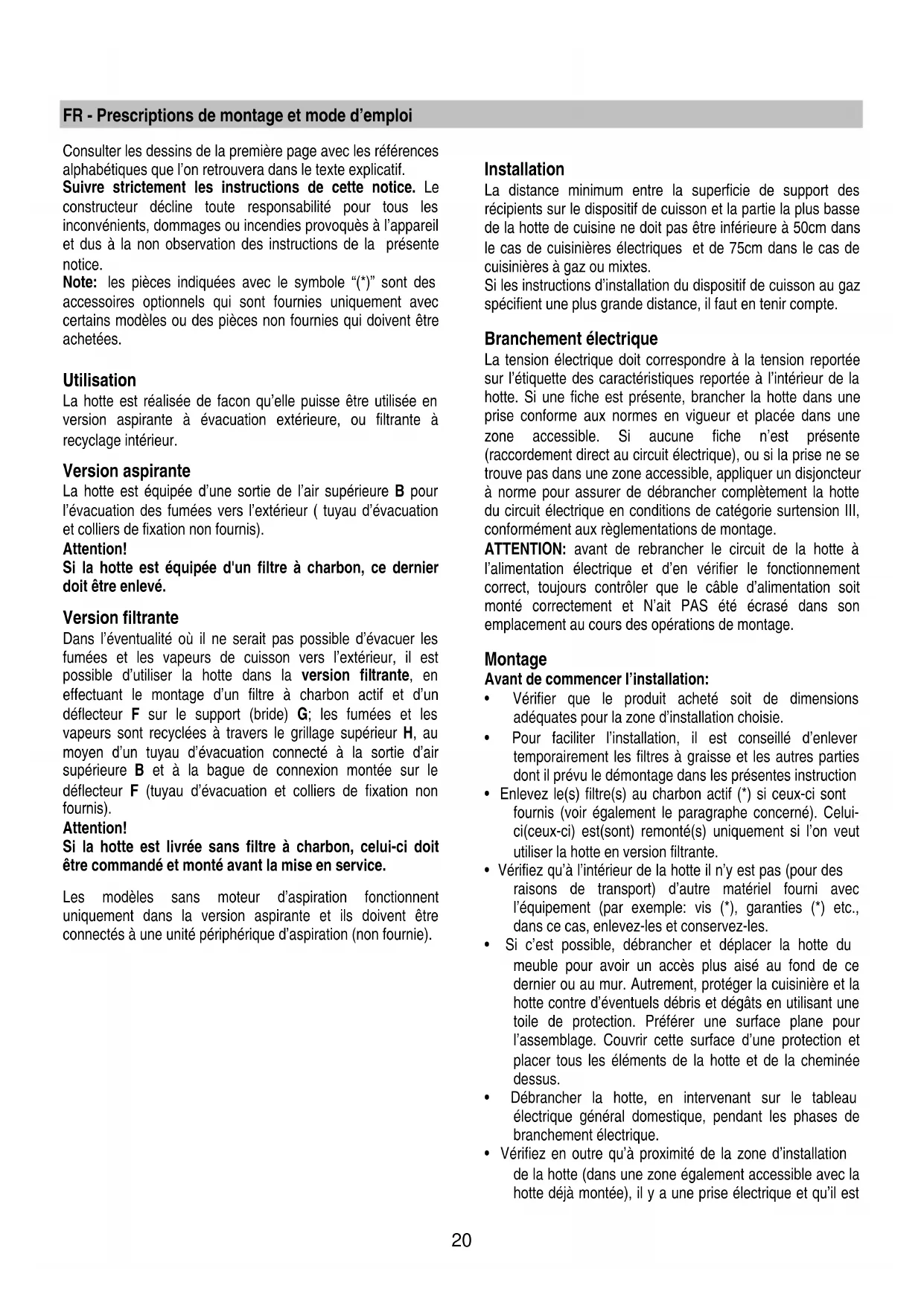

FR - Prescriptions de montage et mode d’emploi

Consulter les dessins de la première page avec les références

alphabétiques que l’on retrouvera dans le texte explicatif.

Suivre strictement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvénients, dommages ou incendies provoquès à l’appareil

et dus à la non observation des instructions de la présente

Note: les pièces indiquées avec le symbole “(*)” sont des

accessoires optionnels qui sont fournies uniquement avec

certains modèles ou des pièces non fournies qui doivent être

La hotte est réalisée de facon qu’elle puisse être utilisée en

version aspirante à évacuation extérieure, ou filtrante à

recyclage intérieur.

La hotte est équipée d’une sortie de l’air supérieure B pour

l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation

et colliers de fixation non fournis).

Si la hotte est équipée d'un filtre à charbon, ce dernier

Dans l’éventualité où il ne serait pas possible d’évacuer les

fumées et les vapeurs de cuisson vers l’extérieur, il est

possible d’utiliser la hotte dans la version filtrante, en

effectuant le montage d’un filtre à charbon actif et d’un

déflecteur F sur le support (bride) G; les fumées et les

vapeurs sont recyclées à travers le grillage supérieur H, au

moyen d’un tuyau d’évacuation connecté à la sortie d’air

supérieure B et à la bague de connexion montée sur le

déflecteur F (tuyau d’évacuation et colliers de fixation non

Si la hotte est livrée sans filtre à charbon, celui-ci doit

être commandé et monté avant la mise en service.

Les modèles sans moteur d’aspiration fonctionnent

uniquement dans la version aspirante et ils doivent être

connectés à une unité périphérique d’aspiration (non fournie).

La distance minimum entre la superficie de support des

récipients sur le dispositif de cuisson et la partie la plus basse

de la hotte de cuisine ne doit pas être inférieure à 50cm dans

le cas de cuisinières électriques et de 75cm dans le cas de

cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz

spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée

sur l’étiquette des caractéristiques reportée à l’intérieur de la

hotte. Si une fiche est présente, brancher la hotte dans une

prise conforme aux normes en vigueur et placée dans une

zone accessible. Si aucune fiche n’est présente

(raccordement direct au circuit électrique), ou si la prise ne se

trouve pas dans une zone accessible, appliquer un disjoncteur

à norme pour assurer de débrancher complètement la hotte

du circuit électrique en conditions de catégorie surtension III,

conformément aux règlementations de montage.

ATTENTION: avant de rebrancher le circuit de la hotte à

l’alimentation électrique et d’en vérifier le fonctionnement

correct, toujours contrôler que le câble d’alimentation soit

monté correctement et N’ait PAS été écrasé dans son

emplacement au cours des opérations de montage.

Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions

adéquates pour la zone d’installation choisie.

• Pour faciliter l’installation, il est conseillé d’enlever

temporairement les filtres à graisse et les autres parties

dont il prévu le démontage dans les présentes instruction

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont

fournis (voir également le paragraphe concerné). Celui-

ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut

utiliser la hotte en version filtrante.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des

raisons de transport) d’autre matériel fourni avec

l’équipement (par exemple: vis (*), garanties (*) etc.,

dans ce cas, enlevez-les et conservez-les.

• Si c’est possible, débrancher et déplacer la hotte du

meuble pour avoir un accès plus aisé au fond de ce

dernier ou au mur. Autrement, protéger la cuisinière et la

hotte contre d’éventuels débris et dégâts en utilisant une

toile de protection. Préférer une surface plane pour

l’assemblage. Couvrir cette surface d’une protection et

placer tous les éléments de la hotte et de la cheminée

• Débrancher la hotte, en intervenant sur le tableau

électrique général domestique, pendant les phases de

branchement électrique.

• Vérifiez en outre qu’à proximité de la zone d’installation

de la hotte (dans une zone également accessible avec la

hotte déjà montée), il y a une prise électrique et qu’il est21

possible de se raccorder à un dispositif d’évacuation de

fumées vers l’extérieur (uniquement Version aspirante).

• Effectuer tous les travaux de maçonnerie nécessaires

(par exemple: installation d’une prise électrique et/ou trou

pour le passage des tubes d’évacuation).

La hotte est équipée de chevilles de fixation convenant à la

plupart des parois/plafonds. Il est cependant nécessaire de

s’adresser à un technicien qualifié afin de s’assurer que le

matériel est approprié au type de paroi/plafond. Le

paroi/plafond doit être suffisamment solide pour supporter le

Avertissements complémentaires pour l’installation:

• Contrôler que les câbles électriques ne soient pas

Enlever ET CONSERVER les vis qui fixent temporairement

(pour motifs de transport) la hotte ou le groupe cheminées au

groupe aspirant. Pour faciliter l’installation, les deux parties

doivent être désassemblées.

Vérifier comment les différentes parties sont fixées entre

elle pour pouvoir répéter l’assemblage au moment

opportun (voir également Fig. 6 et opération 17).

1. Au moyen d’un crayon, tracer une ligne sur la paroi,

jusqu’au plafond, en correspondance de la ligne médiane

afin de faciliter les opérations d’installation.

2. Appliquer le schéma de perçage contre la paroi: la ligne

médiane verticale imprimée sur le schéma de perçage

devra correspondre à la ligne médiane dessinée sur le

mur. Le bord inférieur du schéma de perçage devra

également correspondre au bord inférieur de la hotte: il

faut tenir compte du fait que, après avoir terminé

l’installation, le côté inférieur de la hotte doit se trouver à

50 cm. au moins de distance par rapport au plan de

cuisson, en cas de fourneaux électriques, et à 75 cm. en

cas de fourneaux à gaz ou mixtes.

3. Poser la bride de support sur le schéma de perçage, en

le faisant coïncider avec le rectangle hachuré, marquer

les deux trous externes puis percer les trous (marquer et

effectuer les trous supérieurs 3a), retirer le schéma de

perçage, insérer 4 chevilles pour le mur et fixer la bride

de support de la hotte à l’aide de 2 vis de 5x45 mm.

4. Suspendre la hotte sur la bride.

5. Régler la distance de la hotte par rapport à la paroi.

6. Régler la position horizontale de la hotte.

7. Enlever le châssis du filtre à charbon (voir également

Fig. 3); depuis l’intérieur du groupe d’aspiration, marquer

à l’aide d’un crayon le trou pour la fixation définitive de la

8. Retirer la hotte de la bride.

9. Percer un trou en correspondance du point marqué (ø 8

mm. – voir opération 7). Insérer une cheville pour le mur.

10. Appliquer la bride de support des cheminées „G“ contre

la paroi qui touche le plafond; utiliser la bride de support

en tant que schéma de perçage (le petit oeillet obtenu

sur le support doit coïncider avec la ligne précédemment

tracée sur le mur – opération 1) puis marquer 2 trous à

l’aide d’un crayon, percer les trous (ø 8 mm.), insérer les

deux chevilles. Fixer la bride de support des cheminées

contre la paroi, à l’aide de deux vis de 5x45 mm.

11. Accrocher la hotte sur la bride inférieure.

12. Fixer définitivement la hotte contre la paroi à l’aide d’une

vis de 5x45 mm. (ABSOLUMENT NECESSAIRE),

remonter le châssis du filtre à charbon (voir également

13. Effectuer la connexion entre le tuyau (tuyau et colliers de

fixation non fournis, à acheter séparément) pour

l’évacuation des fumées et la bague de connexion qui se

trouve au-dessus de l’unité moteur d’aspiration. L’autre

extrémité du tuyau devra être connectée à un dispositif

d’évacuation des fumées vers l’extérieur, en cas d’emploi

de la hotte dans la version aspirante. Si l’on souhaite

utiliser la hotte dans la version filtrante, il faudra fixer à la

bride de support des cheminées „G“ le déflecteur „F“, à

l’aide de 1 vis et connecter l’autre extrémité du tuyau à la

bague de connexion qui se trouve sur le déflecteur „F“.

14. Effectuer le branchement électrique.

15. Insérer le revêtement externe au groupe moteur jusqu’à

16. Effectuer les branchements électriques entre les deux

parties (pendant cette opération, pour plus de sécurité,

on peut fixer le groupe moteur au revêtement externe

17. Insérer le revêtement externe au groupe moteur jusqu’à

mi-course et fixer définitivement avec 6 vis.

18. Fixer la bride „Z“ avec deux vis afin que celle-ci puisse

bloquer au mur la section inférieure de la cheminée

téléscopique (revêtement externe)

19. Appliquer les cheminées et fixer ces dernières en haut à

l’aide de 2 vis (19a) sur le support des cheminées „G“

Remonter le châssis du filtre à charbon et le/les filtre(s) à

graisse et contrôler le fonctionnement parfait de la hotte.22

Description de la hotte

1. Panneau de contrôle

2. Filtre anti-graisse

3. Poignée de décrochage du filtre anti-graisse

6. Cheminée télescopique

7. Sortie de l’air (uniquement pour emploi dans la version

Utiliser la puissance d’aspiration maximum en cas de

concentration très importante des vapeurs de cuisson. Nous

conseillons d’allumer le dispositif d’aspiration 5 minutes avant

de commencer la cuisson et de le faire fonctionner encore

pendant 15 minutes environ après avoir terminé la cuisson.

Modèle avec clavier à 6 touches

1. Touche ON/OFF Lumières :

appuyer sur cette touche pour

allumer et éteindre les lumières.

2. Touche OFF aspiration / ON

vitesse (puissance) d’aspiration

1: appuyer 1 fois sur cette touche

pour éteindre la vitesse (puissance)

d’aspiration sélectionnée ou si

aucune vitesse (puissance)

d’aspiration n’est sélectionnée, pour

sélectionner la vitesse (puissance)

d’aspiration 1, appuyer à nouveau

et maintenir appuyé pour activer le

temps de fonctionnement à 20

minutes (touche clignotante) après

quoi la hotte s’éteindra.

3. Touche de sélection de la vitesse

(puissance) d’aspiration 2:

appuyer 1 fois sur cette touche pour

sélectionner la vitesse (puissance)

d’aspiration et appuyer à nouveau

et maintenir appuyé pour activer le

temps de fonctionnement à 15

minutes (touche clignotante) après

quoi la hotte s’éteindra.

4. Touche de sélection de la vitesse

(puissance) d’aspiration 3:

appuyer 1 fois sur cette touche pour

sélectionner la vitesse (puissance)

d’aspiration et appuyer à nouveau

et maintenir appuyé pour activer le

temps de fonctionnement à 10

minutes (touche clignotante) après

quoi la hotte s’éteindra.

5. Touche de sélection de la vitesse

(puissance) d’aspiration

intensive (temporisée): appuyer

pour sélectionner la vitesse

(puissance) d’aspiration, le temps

de fonctionnement est de 5 minutes

(touche clignotante) après quoi la

hotte s’éteint ou retourne à la

vitesse (puissance) d’aspiration

précédemment sélectionnée.

Note: Il est possible de contrôler

cette fonction de façon à ce que la

hotte s’éteigne en tous les cas

après 5 minutes de fonctionnement

(même si une autre vitesse

(puissance) d’aspiration était

sélectionnée précédemment), pour

cela, après avoir appuyé sur la

touche, appuyer à nouveau et

maintenir appuyé, la touche

commencera à clignoter pour

indiquer que la fonction désirée a

6. Touche reset saturation des

filtres: la hotte, au travers de la

signalisation lumineuse de cette

touche, avertit l’utilisateur quand il

est nécessaire d’effectuer l’entretien

Touche illuminée en rouge

clignotant: faire l’entretien du filtre

anti-graisses, appuyer ensuite sur

la touche pendant 3 secondes au

moins jusqu’à ce qu’elle s’éteigne.

Touche illuminée en rouge: faire

l’entretien du filtre à charbon actif,

appuyer ensuite sur la touche

pendant 3 secondes au moins

jusqu’à ce qu’elle s’éteigne.

Attention: la hotte est

préprogrammée pour la seule

signalisation de l’entretien du filtre

Pour activer la signalisation de

l’entretien du filtre au charbon

actif: Mettre la hotte en position

OFF, appuyer sur la touche 6

pendant plus de 3 secondes (la

touche s’allume en rouge pour

signaler que la programmation est

Pour désactiver la signalisation de

l’entretien du filtre à charbon actif,

répéter à nouveau cette opération.23

Veillez a débrancher la hotte du réseau electrique avant toute

intervention sur celle- ci.

La hotte doit être régulièrement nettoyée à l’intérieur et à

l’extérieur (au moins à la même fréquence que pour l’entretien

des filtres à graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détersif liquide neutre. Ne pas utiliser de

produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

Le filtre doit être nettoyé une fois par mois (ou lorsque le

système d’indication de saturation des filtres – si prévu sur le

modèle possédé – indique cette nécessité) avec des

détergents non agressifs, à la main ou dans le lave-vaisselle à

faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de

décrochement à ressort. Fig. 2

Filtre à charbon actif (uniquement pour version

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou

lorsque le système d’indication de saturation des filtres – si

prévu sur le modèle possédé – indique cette nécessité) avec

de l’eau chaude et au moyen de détergents appropriés ou

dans le lave-vaisselle à 65°C (dans le cas de lavage dans le

lave-vaisselle suivre un cycle de lavage complet sans

vaisselle à l’intérieur).

Enlever l’eau qui excède en faisant attention de ne pas

abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur

du châssis en plastique et le mettre dans le four pendant 10

minutes à 100°C pour le sécher définitivement. Remplacer le

coussinet tous les 3 ans et chaque fois que le filtre sera

Enlever le châssis de support filtre en tournant de 90° les

boutons (g) qui le fixent à la hotte.

Introduire le coussinet (i) au charbon à l’intérieur du châssis

(h), puis remonter le tout dans le logement spécialement

prévu à cet effet (j).

On peut utiliser un filtre à charbon traditionel, ni lavable ni

régénerable, qui doit être changé tous les 3 ou 4 mois.

Châssis tapis du filtre à charbon sont soudés ensemble, le

châssis éventuellement fourni avec la hotte ne doit donc pas

Si on veut utiliser ce filtre, l'introduire dans son logement et

fermer-le on tournant les 2 boutons.

Remplacement des lampes

Débrancher l’appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame

plate ou tout autre outil similaire.

2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max

- G4, en ayant soin de ne pas les toucher avec les mains.

3. Refermer le plafonnier (fixation par encliquetage).

Dans l’éventualité où l’éclairage ne devait pas fonctionner,

vérifier si les lampes ont été introduites correctement dans

leur logement, avant de contacter le service après-vente.

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d’entretien, débrancher

la hotte du circuit électrique en retirant la prise ou en coupant

l’interrupteur général de l’habitation.

L’appareil n’est pas destiné à une utilisation par des enfants

ou des personnes à capacités physiques, sensorielles ou

mentales réduites et sans expérience et connaissance à

moins qu’ils ne soient sous la supervision ou formés sur

l’utilisation de l’appareil par une personne responsable de leur

Les enfants doivent être surveillés afin qu’ils ne jouent pas

Ne jamais utiliser la hotte sans que la grille ne soit montée

La hotte ne doit JAMAIS être utilisée comme plan pour

déposer quelque chose sauf si c’est expressément indiqué.

Quand la hotte est utilisée en même temps que d’autres

appareils à combustion de gaz ou d’autres combustibles, le

local doit disposer d’une ventilation suffisante.

L’air aspiré ne doit jamais être envoyé dans un conduit utilisé

pour l’évacuation des fumées produites par des appareils à

combustion de gaz ou d’autres combustibles.

Il est formellement interdit de faire flamber les aliments sous

L’utilisation de flammes libres peut entraîner des dégâts aux

filtres et peut donner lieu à des incendies, il faut donc les

La friture d’aliments doit être réalisée sous contrôle pour éviter

que l’huile surchauffée ne prenne feu.

En ce qui concerne les mesures techniques et de sécurité à

adopter pour l’évacuation des fumées, s’en tenir strictement à

ce qui est prévu dans les règlements des autorités locales

La hotte doit être régulièrement nettoyée, aussi bien à

l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS,

respecter néanmoins les instructions relatives à l’entretien

fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et

du changement et nettoyage des filtres comporte des risques

La société décline toute responsabilité pour d’éventuels

inconvénients, dégâts ou incendies provoqués par l’appareil et

dérivés de la non observation des instructions reprises dans

Cet appareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d’Équipements Électriques et Électroniques (DEEE ou

En procédant correctement à la mise au rebut de cet appareil,

vous contribuerez à empêcher toute conséquence nuisible

pour l’environnement et la santé de l’homme.

présent sur l’appareil ou sur la

documentation qui l’accompagne indique que ce produit ne

peut en aucun cas être traité comme déchet ménager. Il doit

par conséquent être remis à un centre de collecte des déchets

chargé du recyclage des équipements électriques et

Pour la mise au rebut, respectez les normes relatives à

l’élimination des déchets en vigueur dans le pays

Pour obtenir de plus amples détails au sujet du traitement, de

la récupération et du recyclage de cet appareil, veuillez vous

adresser au bureau compétent de votre commune, à la

société de collecte des déchets ou directement à votre

(g) que o fixam à coifa de 90°.
