BRUKSANVISNING KDQ36X SMEG

SE Monterings- och bruksanvisningar

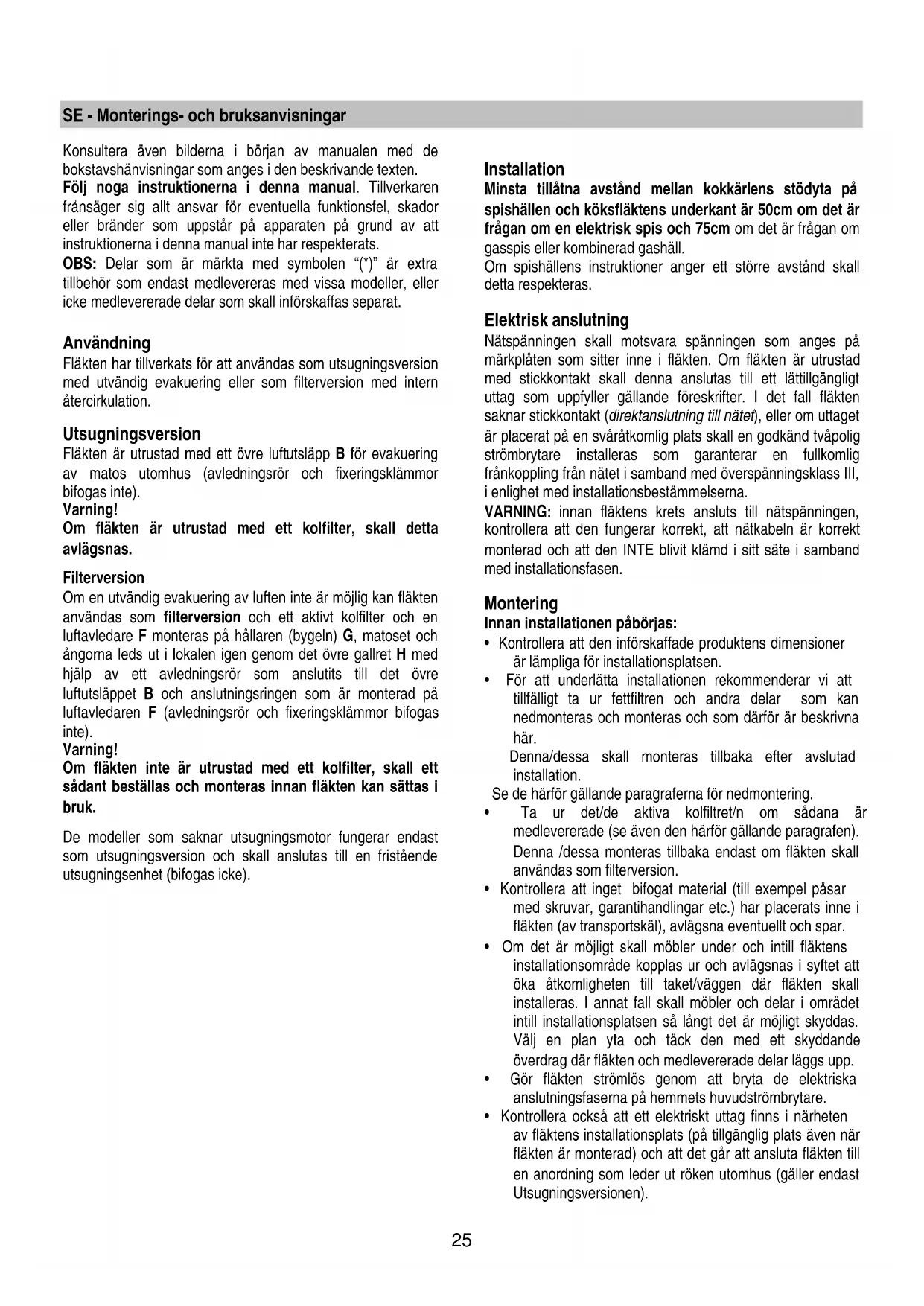

SE - Monterings- och bruksanvisningar

Konsultera även bilderna i början av manualen med de

bokstavshänvisningar som anges i den beskrivande texten.

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador

eller bränder som uppstår på apparaten på grund av att

instruktionerna i denna manual inte har respekterats.

OBS: Delar som är märkta med symbolen “(*)” är extra

tillbehör som endast medlevereras med vissa modeller, eller

icke medlevererade delar som skall införskaffas separat.

Fläkten har tillverkats för att användas som utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering

av matos utomhus (avledningsrör och fixeringsklämmor

Om fläkten är utrustad med ett kolfilter, skall detta

Om en utvändig evakuering av luften inte är möjlig kan fläkten

användas som filterversion och ett aktivt kolfilter och en

luftavledare F monteras på hållaren (bygeln) G, matoset och

ångorna leds ut i lokalen igen genom det övre gallret H med

hjälp av ett avledningsrör som anslutits till det övre

luftutsläppet B och anslutningsringen som är monterad på

luftavledaren F (avledningsrör och fixeringsklämmor bifogas

Om fläkten inte är utrustad med ett kolfilter, skall ett

sådant beställas och monteras innan fläkten kan sättas i

De modeller som saknar utsugningsmotor fungerar endast

som utsugningsversion och skall anslutas till en fristående

utsugningsenhet (bifogas icke).

Minsta tillåtna avstånd mellan kokkärlens stödyta på

spishällen och köksfläktens underkant är 50cm om det är

frågan om en elektrisk spis och 75cm om det är frågan om

gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på

märkplåten som sitter inne i fläkten. Om fläkten är utrustad

med stickkontakt skall denna anslutas till ett lättillgängligt

uttag som uppfyller gällande föreskrifter. I det fall fläkten

saknar stickkontakt (direktanslutning till nätet), eller om uttaget

är placerat på en svåråtkomlig plats skall en godkänd tvåpolig

strömbrytare installeras som garanterar en fullkomlig

frånkoppling från nätet i samband med överspänningsklass III,

i enlighet med installationsbestämmelserna.

VARNING: innan fläktens krets ansluts till nätspänningen,

kontrollera att den fungerar korrekt, att nätkabeln är korrekt

monterad och att den INTE blivit klämd i sitt säte i samband

med installationsfasen.

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner

är lämpliga för installationsplatsen.

• För att underlätta installationen rekommenderar vi att

tillfälligt ta ur fettfiltren och andra delar som kan

nedmonteras och monteras och som därför är beskrivna

Denna/dessa skall monteras tillbaka efter avslutad

Se de härför gällande paragraferna för nedmontering.

• Ta ur det/de aktiva kolfiltret/n om sådana är

medlevererade (se även den härför gällande paragrafen).

Denna /dessa monteras tillbaka endast om fläkten skall

användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar

med skruvar, garantihandlingar etc.) har placerats inne i

fläkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill fläktens

installationsområde kopplas ur och avlägsnas i syftet att

öka åtkomligheten till taket/väggen där fläkten skall

installeras. I annat fall skall möbler och delar i området

intill installationsplatsen så långt det är möjligt skyddas.

Välj en plan yta och täck den med ett skyddande

överdrag där fläkten och medlevererade delar läggs upp.

• Gör fläkten strömlös genom att bryta de elektriska

anslutningsfaserna på hemmets huvudströmbrytare.

• Kontrollera också att ett elektriskt uttag finns i närheten

av fläktens installationsplats (på tillgänglig plats även när

fläkten är monterad) och att det går att ansluta fläkten till

en anordning som leder ut röken utomhus (gäller endast

Utsugningsversionen).26

• Utför alla nödvändiga väggarbeten (t.ex.: installationen

av ett eluttag och/eller en öppning för avledningsrörets

Fläkten är utrustad med fixeringspluggar som passar de flesta

typer av väggar/tak. Det är under alla händelser nödvändigt

att rådfråga en kvalificerad fackman för att förvissa sig om att

materialen är lämpade för den aktuella typen av vägg/tak.

Väggen/taket skall vara tillräckligt hållfast för att bära upp

Tilläggsföreskrifter för installation:

• Kontrollera att de elektriska kablarna inte skadas.

Avlägsna och SPAR skruvarna med vilka fläkten eller

skorstensenheten var tillfälligt (av transportskäl) fäst vid

utsugningsenheten. I syftet att underlätta installationen skall

de båda delarna monteras isär.

Kontrollera hur delarna är fästa vid varandra för att kunna

montera ihop den på samma sätt vid ett senare tillfälle (se

även Fig. 6 och operation 17).

1. I syftet att underlätta monteringsarbetet, markera

mittlinjen på väggen upp till taket med hjälp av en

2. Applicera borrmallen på väggen så att den tryckta

mittlinjen på mallen sammanfaller med den markerade

linjen på väggen, samtidigt skall mallens undre kant

motsvara fläktens underkant; ta hänsyn till att fläktens

underkant vid avslutad montering skall sitta på minst 50

cm avstånd från spishällen om det är frågan om en

elektrisk spis och på 75 cm avstånd om det är frågan om

en gasspis eller kombinerad spis.

3. Placera vägghållaren ovanpå borrmallen tecknade

rektangel, markera och borra de yttre hålen (markera

även och borra de övre hålen) –3a) ta bort borrmallen,

sätt i 4 väggpluggar och fixera fläktens vägghållaren med

4. Häng upp fläkten på hållaren.

5. Justera avståndet mellan fläkten och väggen.

6. Rikta fläkten horisontellt.

7. Avlägsna kolfiltrets ram (se även Fig. 3) och markera

med en blyertspenna ut hålet för den definitiva fixeringen

8. Ta av fläkten från hållaren.

9. Borra ett hål vid den markerade punkten (Ø8mm – se

Sätt i en väggplugg.

10. Applicera skorstenens vägghållare „G“ på väggen intill

taket. Använd hållaren som borrmall (den lilla slitsen på

hållaren skall sammanfalla med linjen som ritats på

väggen – operation -1) och markera med en

blyertspenna ut de 2 hålen. Borra hålen (Ø8mm) och sätt

Fixera skorstenens hållare på väggen med 2 st. 5x45mm

11. Häng upp fläkten på den undre hållaren.

12. Fixera fläkten slutgiltigt på väggen med 1st. 5x45mm

skruv (ABSOLUT NÖDVÄNDIGT), montera tillbaka

kolfiltrets ram (se även Fig. 3).

13. Anslut ett rör (rör och fixeringsklämmor bifogas inte,

införskaffas separat) för evakuering av ångor till

anslutningsflänsen som sitter ovanpå utsugningsmotorns

Den andra änden av röret skall anslutas till en anordning

som evakuerar röken utomhus om fläkten används som

utsugningsversion. Vill man istället använda fläkten som

filterversion, skall skorstenens vägghållare „G“ och

luftriktaren „F“ fixeras med 1 skruv och rörets andra

ände anslutas till anslutningsflänsen som sitter på

14. Utför den elektriska anslutningen.

15. Sätt dit motorenhetens utvändiga hölje men skjut inte in

16. Utför anslutningen av belysningen (för att öka säkerheten

i samband med detta ingrepp kan motorenheten fixeras i

det utvändiga höljet med en skruv).

17. Skjut in motorenhetens utvändiga hölje helt och fixera det

definitivt med 6 skruvar.

18. Fixera hållaren „Z“ med två skruvar så att den

teleskopiska skorstenens nedre del (Utvändigt hölje)

blockeras på väggen.

19. Sätt upp skorstenarna och fixera dem upptill med 2

skruvar (19a) på skorstenens hållare „G“ (19b).

Montera tillbaka kolfiltrets ram och fettfiltret/n och kontrollera

att fläkten fungerar korrekt.27

Beskrivning av fläkten

3. Lossningshandtag för fettfilter

7. Luftutsläpp (används endast på filterversionen)

Använd en högre hastighet om matoset är mycket

koncentrerat. Vi rekommenderar att starta luftevakueringen 5

minuter innan matlagningen inleds och låta den fungera i

cirka 15 minuter efter avslutad matlagning.

Modell med tryckknappspanel med 6 tangenter

1. ON/OFF- Tangent Belysning:

tryck för att tända och släcka

2. OFF-tangent utsugning / ON

tryck 1 gång på tangenten för att

utsugningshastigheten (effekten)

(effekt) är valda) för att välja

utsugningshastighet (effekt) 1,

Tryck igen och håll tangenten

intryckt för att aktivera

funktionstiden 20 minuter

(blinkande tangent) varefter fläkten

3. Tangent för val av

utsugningshastighet (effekt) 2:

tryck 1 gång för att välja

utsugningshastighet (effekt). Tryck

igen och håll tangenten intryckt för

att aktivera funktionstiden 15

minuter (blinkande tangent)

varefter fläkten stängs av.

4. Tangent för val av

utsugningshastighet (effekt) 3:

ryck 1 gång för att välja

utsugningshastighet (effekt). Tryck

igen och håll tangenten intryckt för

att aktivera funktionstiden 10

minuter (blinkande tangent)

varefter fläkten stängs av.

5. Tangent för val av intensiv

utsugningshastighet (effekt)

(tidsbegränsad): tryck för att välja

utsugningshastighet (effekt),

funktionstiden är 5 minuter

(blinkande tangent) varefter fläkten

stängs av eller återgår till den

tidigare valda hastigheten.

OBS: Denna funktion kan ställas

in så att fläkten i alla lägen stängs

av efter 5 minuters funktion

(oavsett om en annan

utsugningshastighet (effekt) var

inställd tidigare), i detta syfte skall

tangenten efter att ha tryckts in,

tryckas in igen och hållas intryckt,

tangenten börjar blinka vilket

indikerar att den önskade

funktionen har aktiverats.

6. Tangent för reset efter filtrens

mättning: fläkten signalerar med

hjälp av lampan i denna knapp att

filtren kräver ett underhåll

Tangenten lyser med rött

blinkande sken: utför ett

underhåll av fettfiltret varefter

tangenten trycks in under mer än 3

utför ett underhåll av kolfiltret

varefter tangenten trycks in under

mer än 3 sekunder och tangenten

Varning: fläkten är förinställd för

att signalera endast fettfiltrets

ktivering av signalering för

kolfiltrets mättning: Ställ fläkten

på OFF, tryck på tangent 6 under

mer än 3 sekunder (tangenten

tänds med rött sken vilket

signalerar att inställningen ägt

För att avaktivera signaleringen av

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete inleds.

Fläkten skall rengöras ofta, såväl invändigt som utvändigt

(åtminstone med samma underhållsintervall som för

fettfiltren). Använd en trasa fuktad med neutrala

rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Filtret skall rengöras en gång i månaden (eller när indikatorn

för filtrets mättning – om sådan finns på er modell – anger att

detta är nödvändigt), med ett milt rengöringsmedel, för hand

eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att

detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas

med hjälp av en fjäder. Fig. 2

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i

samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för

filtrets mättning – om sådan finns på er modell - anger att

detta är nödvändigt) med varmt vatten och ett lämpligt

rengöringsmedel, eller i diskmaskin med 65°C (om filtret

diskas i diskmaskin skall ett fullständigt program köras utan

annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret, ta

därefter ur dynan som sitter i plastramen och torka den

avslutningsvis i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Byt ut dynan vart tredje år och varje gång filten skadats.

Avlägsna filterhållaren genom att vrida rattarna (g) som fixerar

filtret i fläkten i 90°. Sätt i kolfilterdynan (i) i ramen (h) och

montera tillbaka i det härför avsedda sätet (j).

Det är även möjligt att använda ett traditionellt kolfilter som

inte kan rengöras eller återanvändas och som därför skall

bytas ut var 3-4 månad.

Kolfiltrets ram och dyna är sammanfogade och den eventuella

ram som följer med fläkten skall därför inte användas.

Vid användning sätts filtret i det härför avsedda sätet och

fixeras med härför avsedda anordningar.

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör

1. Ta bort skyddet med hjälp av en liten platt skruvmejsel

eller liknande verktyg.

2. Ersätt den skadade lampan.

Använd endast halogenlampor 12V -20W max - G4, och

var noga med att inte vidröra lamporna.

3. Stäng plafonden igen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna är

korrekt iskruvade i sitt säte innan ni kontaktar det tekniska

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

Gör alltid fläkten strömlös innan någon typ av

underhållsarbete eller rengöring inleds genom att dra ur

kontakten eller slå av bostadens huvudströmbrytare.

Apparaten får inte användas av barn eller personer med

reducerad rörelseförmåga eller mental kapacitet, eller

personer som saknar erfarenhet och kännedom om

apparaten, såtillvida inte användandet övervakas eller

instruktioner ges av erfaren person som ansvarar för

Barn får inte lämnas utan uppsikt för att förhindra att de leker

Fläkten får alridg användas utan att gallret är korrekt

Fläkten får ALDRIG användas som avställningsyta om inte

detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten

används tillsammans med andra apparater vilka matas med

gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för

avledning av rökångor som kommer från apparater vilka

matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall

därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att

överhettad olja fattar eld.

Vad beträffar de tekniska och säkerhetsåtgärder som skall

vidtas för avledning av utblåsningsluften, skall de föreskrifter

som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser

samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet

byte av filtren medför brandfara.

Tillverkaren frånsäger sig allt ansvar för eventuella problem

eller bränder som orsakats av att instruktionerna i denna

manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC

beträffande elektriskt och elektroniskt avfall (Waste Electrical29

and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt

bidrar du till att förhindra potentiella, negativa konsekvenser

för vår miljö och vår hälsa, som annars kan bli följden om

produkten inte hanteras på rätt sätt.

på produkten, eller i medföljande

dokumentation, indikerar att denna produkt inte får behandlas

som vanligt hushållsavfall. Den skall i stället lämnas in på en

lämplig uppsamlingsplats för återvinning av elektrisk och

elektronisk utrustning. Produkten måste kasseras enligt lokala

miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och

återanvändning av denna produkt, var god kontakta de lokala

myndigheterna, ortens sophanteringstjänst eller butiken där

produkten inhandlades.30
