IT Istruzioni di montaggio e d'uso

produkten inhandlades.30

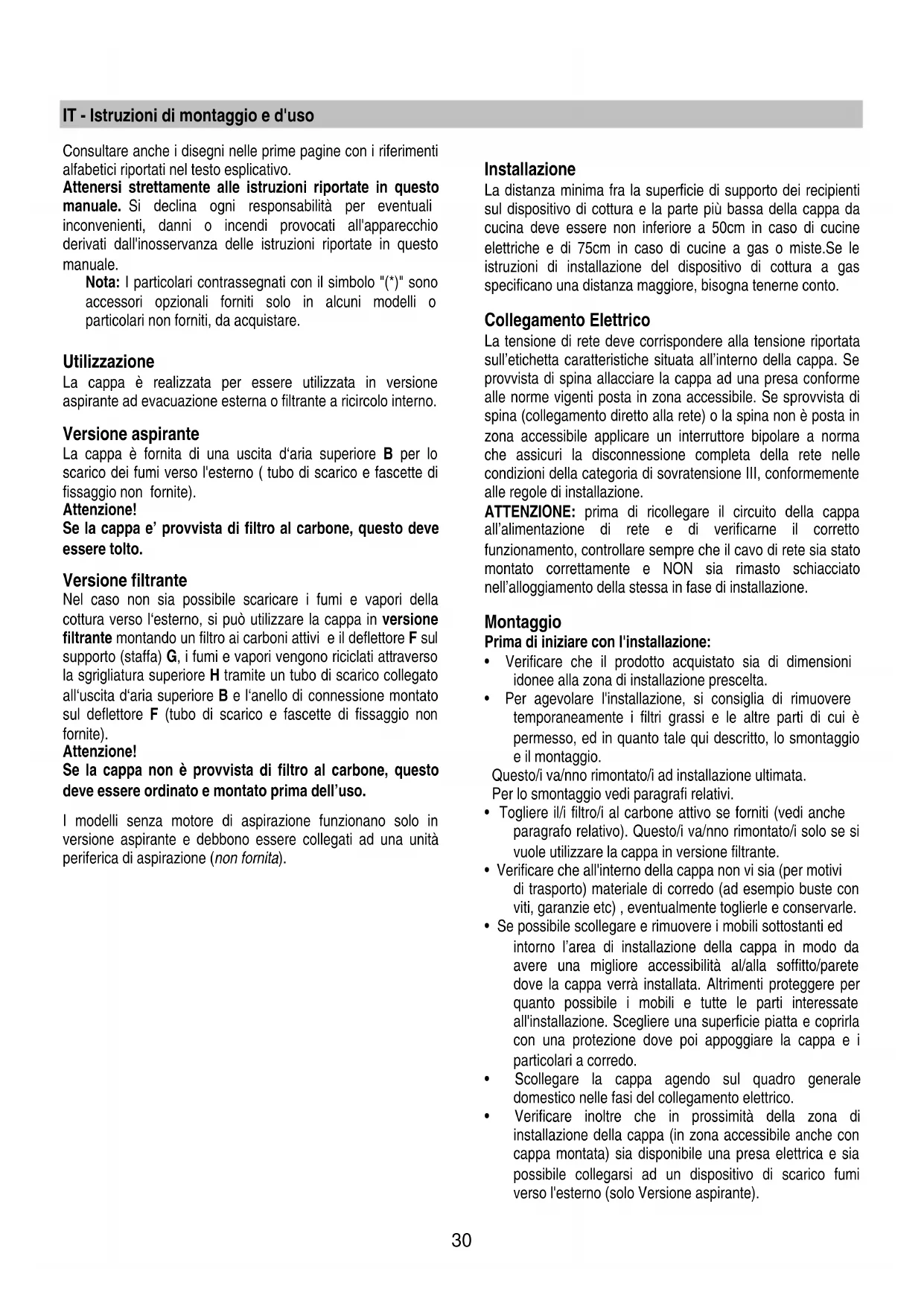

IT - Istruzioni di montaggio e d'uso

Consultare anche i disegni nelle prime pagine con i riferimenti

alfabetici riportati nel testo esplicativo.

Attenersi strettamente alle istruzioni riportate in questo

manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio

derivati dall'inosservanza delle istruzioni riportate in questo

Nota: I particolari contrassegnati con il simbolo "(*)" sono

accessori opzionali forniti solo in alcuni modelli o

particolari non forniti, da acquistare.

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo interno.

La cappa è fornita di una uscita d‘aria superiore B per lo

scarico dei fumi verso l'esterno ( tubo di scarico e fascette di

fissaggio non fornite).

Se la cappa e’ provvista di filtro al carbone, questo deve

Nel caso non sia possibile scaricare i fumi e vapori della

cottura verso l‘esterno, si può utilizzare la cappa in versione

filtrante montando un filtro ai carboni attivi e il deflettore F sul

supporto (staffa) G, i fumi e vapori vengono riciclati attraverso

la sgrigliatura superiore H tramite un tubo di scarico collegato

all‘uscita d‘aria superiore B e l‘anello di connessione montato

sul deflettore F (tubo di scarico e fascette di fissaggio non

Se la cappa non è provvista di filtro al carbone, questo

deve essere ordinato e montato prima dell’uso.

I modelli senza motore di aspirazione funzionano solo in

versione aspirante e debbono essere collegati ad una unità

periferica di aspirazione (non fornita).

La distanza minima fra la superficie di supporto dei recipienti

sul dispositivo di cottura e la parte più bassa della cappa da

cucina deve essere non inferiore a 50cm in caso di cucine

elettriche e di 75cm in caso di cucine a gas o miste.Se le

istruzioni di installazione del dispositivo di cottura a gas

specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa. Se

provvista di spina allacciare la cappa ad una presa conforme

alle norme vigenti posta in zona accessibile. Se sprovvista di

spina (collegamento diretto alla rete) o la spina non è posta in

zona accessibile applicare un interruttore bipolare a norma

che assicuri la disconnessione completa della rete nelle

condizioni della categoria di sovratensione III, conformemente

alle regole di installazione.

ATTENZIONE: prima di ricollegare il circuito della cappa

all’alimentazione di rete e di verificarne il corretto

funzionamento, controllare sempre che il cavo di rete sia stato

montato correttamente e NON sia rimasto schiacciato

nell’alloggiamento della stessa in fase di installazione.

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni

idonee alla zona di installazione prescelta.

• Per agevolare l'installazione, si consiglia di rimuovere

temporaneamente i filtri grassi e le altre parti di cui è

permesso, ed in quanto tale qui descritto, lo smontaggio

Questo/i va/nno rimontato/i ad installazione ultimata.

Per lo smontaggio vedi paragrafi relativi.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche

paragrafo relativo). Questo/i va/nno rimontato/i solo se si

vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi

di trasporto) materiale di corredo (ad esempio buste con

viti, garanzie etc) , eventualmente toglierle e conservarle.

• Se possibile scollegare e rimuovere i mobili sottostanti ed

intorno l’area di installazione della cappa in modo da

avere una migliore accessibilità al/alla soffitto/parete

dove la cappa verrà installata. Altrimenti proteggere per

quanto possibile i mobili e tutte le parti interessate

all'installazione. Scegliere una superficie piatta e coprirla

con una protezione dove poi appoggiare la cappa e i

particolari a corredo.

• Scollegare la cappa agendo sul quadro generale

domestico nelle fasi del collegamento elettrico.

• Verificare inoltre che in prossimità della zona di

installazione della cappa (in zona accessibile anche con

cappa montata) sia disponibile una presa elettrica e sia

possibile collegarsi ad un dispositivo di scarico fumi

verso l'esterno (solo Versione aspirante).31

• Eseguire tutti i lavori di muratura necessari (ad

es.: installazione di una presa elettrica e/o foro per il

passaggio del tubo di scarico). La cappa è dotata di tasselli di

fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia

necessario interpellare un tecnico qualificato per accertarVi

sull’idoneità dei materiali a seconda del tipo di parete/soffitto.

La/il parete/soffitto deve essere sufficientemente robusto da

sostenere il peso della cappa.

Avvertenze aggiuntive per l'installazione:

• Controllare che i cavi elettrici non vengano danneggiati.

Togliere E CONSERVARE le viti che fissano

temporaneamente (per motivi di trasporto) la cappa o il

gruppo camini con il gruppo aspirante. Per facilitare

l’installazione le due parti vanno disassemblate.

Verificare come le parti sono fissate tra loro per ripetere

l’assemblaggio al momento opportuno (vedi anche Fig. 6

1. Con una matita, eseguire una linea sulla parete, sino al

soffitto, corrispondente alla linea di mezzeria, faciliterà le

operazioni di installazione.

2. Applicare lo schema di foratura al muro: la linea verticale

di mezzeria stampata sullo schema di foratura dovrà

corrispondere alla linea di mezzeria disegnata sul muro,

inoltre il bordo inferiore dello schema di foratura

corrisponde al bordo inferiore della cappa: tenere

presente che il lato inferiore della cappa , ad installazione

ultimata, deve distare dal piano di cottura almeno 50cm

in caso di fuochi elettrici e 75 cm in caso di fuochi a gas o

3. Appoggiare la staffa di supporto sullo schema di foratura

facendolo coincidere con il rettangolo tratteggiato,

segnare i due fori esterni e forare, (marcare ed eseguire

anche i fori superiori - 3a); togliere lo schema di foratura,

inserire 4 tasselli a muro e fissare con 2 viti 5x45mm la

staffa di supporto della cappa.

4. Appendere la cappa alla staffa.

5. Regolare la distanza della cappa dalla parete.

6. Regolare l’assetto orizzontale della cappa.

7. Togliere il telaio del filtro al carbone (vedi anche Fig. 3) e

segnare con una matita il foro per il fissaggio definitivo

8. Togliere la cappa dalla staffa.

9. Forare nel punto marcato (Ø8mm - vedi operazione 7).

Inserire 1 tasselli a muro.

10. Applicare la staffa di supporto camini „G“ alla parete

aderente al soffitto, utilizzare la staffa di supporto come

schema di foratura (la piccola asola ricavata sul supporto

deve coincidere con la linea precedentemente tracciata

sul muro - operazione 1) e segnare con la matita 2 fori,

eseguire i fori (Ø8mm), inserire 2 tasselli.

Fissare la staffa di supporto camini alla parete con 2 viti

11. Agganciare la cappa alla staffa inferiore.

12. Fissare definitivamente la cappa alla parete con 1 viti

5x45mm (ASSOLUTAMENTE NECESSARIA), rimontare

il telaio del filtro al carbone (vedi anche Fig. 3).

13. Eseguire la connessione di un tubo (tubo e fascette per il

fissaggio non fornite, da acquistare) per lo scarico dei

fumi all’anello di connessione posto sopra l’unità motore

L’altra estremità del tubo dovrà essere collegata ad un

dispositivo di espulsione fumi verso l’esterno in caso di

utilizzo della cappa in versione aspirante. Nel caso si

voglia utilizzare la cappa in versione filtrante, allora

fissare alla staffa di supporto camini „G“ il deflettore „F“

con 1 vite e collegare l’altra estremità del tubo all’anello

di connessione posto sul deflettore „F“.

14. Eseguire la connessione elettrica.

15. Inserire il rivestimento esterno al gruppo motore sino a

16. Eseguire la connessione delle lampade e del pannello di

controllo (durante questa operazione, per maggiore

sicurezza si può fissare il gruppo motore al rivestimento

esterno con una vite).

17. Inserire il rivestimento esterno al gruppo motore sino a

fine corsa e fissare definitivamente con 6 viti.

18. Fissare la staffa „Z“ con due viti , così che questa vada a

bloccare al muro la sezione inferiore del camino

telescopico (rivestimento esterno).

19. Applicare i camini e fissarli sopra con 2 viti (19a) al

supporto camini „G“ (19b).

Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e

controllare il perfetto funzionamento della cappa.32

Descrizione della cappa

1. Pannello di controllo

2. Filtro antigrasso

3. Maniglia di sgancio del filtro antigrasso

7. Uscita aria (solo per utilizzo in versione filtrante)

Usare la velocità maggiore in caso di particolare

concentrazione di vapori di cucina. Consigliamo di accendere

l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla

in funzione a cottura terminata per altri 15 minuti circa.

Modello con pulsantiera a 6 tasti

1. Tasto ON/OFF Luci: premere per

accendere e spegnere le luci.

2. Tasto OFF aspirazione / ON

velocità (potenza) di aspirazione

1: premere 1 volta questo tasto

per spegnere la velocità (potenza)

di aspirazione selezionata o (se

nessuna velocità(potenza) di

aspirazione è selezionata) per

selezionare la velocità (potenza) di

aspirazione 1, premere ancora e

mantenere premuto per attivare il

tempo di funzionamento a 20

minuti (tasto lampeggiante)

dopodiché la cappa si spegne.

3. Tasto di selezione velocità

(potenza) di aspirazione 2:

premere 1 volta per selezionare la

velocità (potenza) di aspirazione,

premere ancora e mantenere

premuto per attivare il tempo di

funzionamento a 15 minuti (tasto

lampeggiante) dopodiché la cappa

4. Tasto di selezione velocità

(potenza) di aspirazione 3:

premere 1 volta per selezionare la

velocità (potenza) di aspirazione,

premere ancora e mantenere

premuto per attivare il tempo di

funzionamento a 10 minuti (tasto

lampeggiante) dopodiché la cappa

5. Tasto di selezione velocità

(potenza) di aspirazione

Intensiva (temporizzata):

premere per selezionare la

velocità (potenza) di aspirazione, il

tempo di funzionamento è di 5

minuti (tasto lampeggiante)

dopodiché la aspirazione si

spegne o ritorna alla velocità

(potenza) di aspirazione

precedentemente selezionata.

Nota: E' possibile controllare

questa funzione in modo che la

cappa, si spenga in ogni caso

dopo i 5 minuti di funzionamento

(anche se in precedenza era

selezionata un'altra velocità

(potenza) di aspirazione), a tal fine

dopo aver premuto il tasto,

premere ancora e mantenere

premuto, il tasto inizierà a

lampeggiare ad indicare che la

funzione desiderata è stata

6. Tasto reset saturazione filtri: la

cappa tramite la segnalazione

luminosa di questo tasto avverte

l'utente quando è necessario

eseguire la manutenzione dei filtri.

Tasto illuminato in rosso

lampeggiante: eseguire la

manutenzione del filtro grassi,

dopodiché premere il tasto per più

di 3 secondi il tasto si spegne.

Tasto illuminato in rosso:

eseguire la manutenzione del filtro

al carbone, dopodiché premere il

tasto per più di 3 secondi, il tasto

Attenzione: la cappa è

predisposta per la sola

segnalazione del filtro grassi.

Per abilitare la segnalazione del

filtro al carbone: Impostare la

cappa su OFF, premere il tasto 6

per più di 3 secondi (II tasto si

accende in rosso per segnalare

l‘avvenuta impostazione).

Per disabilitare la segnalazione del

filtro al carbone ripetere

nuovamente questa operazione.33

Prima di qualsiasi lavoro di manutenzione scollegare la cappa

La cappa va frequentemente pulita (almeno con la stessa

frequenza con cui si esegue la manutenzione dei filtri grassi),

sia internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l’uso di prodotti contenenti abrasivi.

NON UTILIZZARE ALCOOL!

Deve essere pulito una volta al mese (o quando il sistema di

indicazione di saturazione dei filtri - se previsto sul modello in

possesso- indica questa necessità), con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse

temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può

scolorirsi ma le sue caratteristiche di filtraggio non cambiano

Per smontare il filtro grassi tirare la maniglia di sgancio a

Filtro al carbone (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi (o quando

il sistema di indicazione di saturazione dei filtri - se previsto

sul modello in possesso- indica questa necessità) in acqua

calda e detergenti idonei o in lavastoviglie a 65°C (in caso di

lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo

senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché

togliere il materassino posto all'interno del telaio in plastica e

riporlo nel forno per 10 minuti a 100°C per asciugarlo

Sostituire il materassino ogni 3 anni e ogni volta che il panno

risulta danneggiato.

Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che

lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e

rimontare il tutto nella apposita sede (j). Fig. 3

E' possibile utilizzare un filtro carbone di tipo tradizionale, non

lavabile ne' rigenerabile, da sostituire ogni 3-4 mesi.

Telaio materassino del filtro carbone sono saldati insieme,

l'eventuale telaio fornito con la cappa non va perciò utilizzato.

Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli

appositi dispositivi.

Sostituzione Lampade

Disinserire l’apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano

1. Estrarre la protezione facendo leva con un piccolo giravite

a taglio o simile utensile.

2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4,

avendo cura di non toccarle con le mani.

3. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il

corretto inserimento delle lampade nella sede prima di

chiamare l'assistenza tecnica.

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione,

disinserire la cappa dalla rete elettrica togliendo la spina o

staccando l’interruttore generale dell’abitazione.

L’apparecchio non è destinato all’utilizzo da parte di bambini o

persone con ridotte capacità fisiche sensoriali o mentali e con

mancata esperienza e conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso dell’apparecchiatura da

una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a

meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la

cappa da cucina viene utilizzata contemporaneamente ad altri

apparecchi a combustione di gas o altri combustibili.

L’aria aspirata non deve essere convogliata in un condotto

usato per lo scarico dei fumi prodotti da apparecchi a

combustione di gas o di altri combustibili.

E’ severamente vietato fare cibi alla fiamma sotto la cappa.

L’impiego di fiamma libera è dannoso ai filtri e può dar luogo

ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.

Per quanto riguarda le misure tecniche e di sicurezza da

adottare per lo scarico dei fumi attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali

La cappa va frequentemente pulita sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare

comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L’inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

Si declina ogni responsabilità per eventuali inconvenienti,

danni o incendi provocati all’apparecchio derivati

dall’inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and Electronic34

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l'utente contribuisce a prevenire le

potenziali conseguenze negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come rifiuto domestico ma deve essere

consegnato presso l'idoneo punto di raccolta per il riciclaggio

di apparecchiature elettriche ed elettroniche. Disfarsene

seguendo le normative locali per lo smaltimento dei rifiuti. Per

ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il

prodotto è stato acquistato.35

ES - Montaje y modo de empleo
