MANUALE UTENTE KATE600CEX SMEG

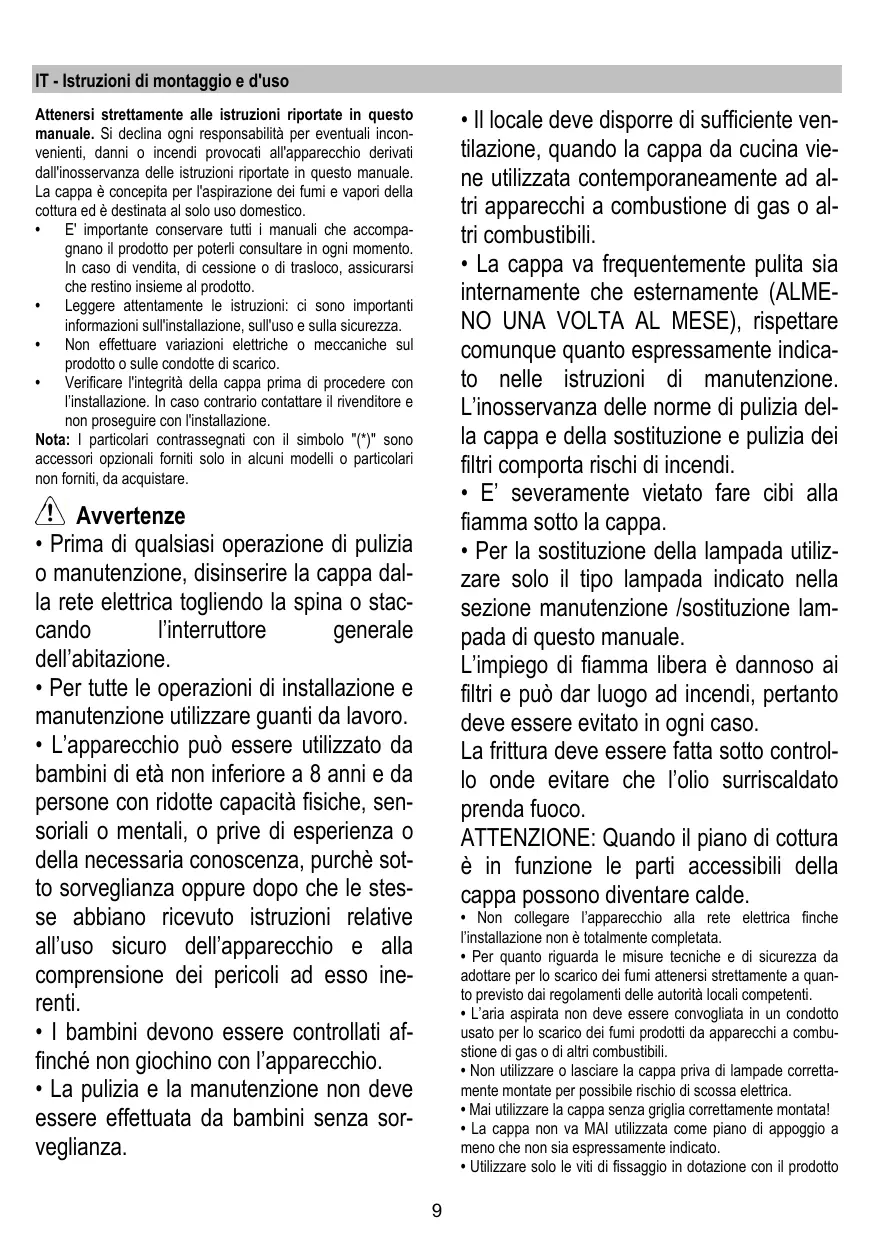

IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabiltà per eventuali incon- venienti, danni o incendi provocati allapparecchio derivati dal'inosservanza dell istruzioni riportate in questo manuale. La cappa à concepita per l'aspirazione dei fumi & vapori della cottura ed à destinata al solo uso domestico. + E' importante conservare tutti i manuali che accompa- gnano il prodotto per poteri consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto. + Leggere attentamente le istruzioni: ci sono importanti informazioni sul'installazione, sul'uso e sulla sicurezza. + Non effetluare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. + Veriicare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'nstallazione. Nota: | particolari contrassegnali con il simbolo "(‘)" sono accessori opzional foi solo in alcuni model o particolari non fornit, da acquistare. (\ Avvertenze + Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dal- la rete elettrica togliendo la spina o stac- cando l'interruttore generale dell'abitazione. + Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. + L'apparecchio pud essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sen- soriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sot- to sorveglianza oppure dopo che le stes- se abbiano ricevuto istruzioni relative alluso sicuro del’apparecchio e alla comprensione dei pericoli ad esso ine- renti. + l'bambini devono essere controllati af- finché non giochino con l’apparecchio. + La pulizia e la manutenzione non deve essere effettuata da bambini senza sor- veglianza. + Il locale deve disporre di sufficiente ven- tilazione, quando la cappa da cucina vie- ne utilizzata contemporaneamente ad al- tri apparecchi a combustione di gas o al- tri combustibili. + La cappa va frequentemente pulita sia internamente che esternamente (ALME- NO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indica- to nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia del- la cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E’ severamente vietato fare cibi alla flamma sotto la cappa. + Per la sostituzione della lampada utiliz- zare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lam- pada di questo manuale. L'impiego di flamma libera à dannoso ai filtri e pud dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto control- lo onde evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. + Non collegare l'apparecchio alla rete elettrica finche l'installazione non à totalmente completata. + Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quan- to previsto dai regolamenti delle autorità locali competenti + L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combu- stione di gas o di altri combustibili. + Non utilizzare o lasciare la cappa priva di lampade corretta- mente montate per possibile rischio di scossa elettrica. + Mai utilizzare la cappa senza griglia correttamente montata! + La cappa non va MAI utilzzata come piano di appoggio a meno che non sia espressamente indicato. + Utiizzare solo le viti di fissaggio in dotazione con il prodotto

per l'installazione 0, se non in dotazione, acquistare il tipo di viti corretto. + Utiizzare la lunghezza corretta per le viti che sono identificati nella Guida al'installazione. + In caso di dubbio, consultare il centro di assistenza autoriz- zato o personale qualficata similare. À ATTENZIONE! + La mancata installazione di vit e dispositivi di fissag- gio in conformità di queste istruzioni puè comportare rischi di natura eletrica. + Non utlizzare con un programmatore, timer, teleco- mando separato o qualsiasi alto dispositivo che si at- tiva automaticamente. Questo apparecchio à contrassegnato in conformità alla Diret- ta Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute: Il simbolo mm sul prodotto o sulla documentazione di ac- compagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparec- chiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rit. Per ulerior in- formazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufcio locale, i servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto à stato acquistato. Apparecchiatura progettata, testata e realzzata nel rispetto delle norme sulla:

+ EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/EC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utlizzo al fine di ridurre l'impatto ambientale: Quando iniziate à cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utlizzando la funzione booster solo in casi estremi. Per mantenere ben effciente il sistema di riduzione degli odori, sostituire, quando & necessario, ii flrofi carbone. Per mantenere ben efficiente il flro del grasso, pulir- lo in caso di necessità. Per ottimizzare l'effcienza € minimiz- zare i rumori, utlizzare il diametro massimo del sistema di canalizzazione indicato in questo manual. Utilizzazione La cappa à realizzata per essere utilizzata in versione aspi- rante ad evacuazione esterna o filtrante a rcircolo interno.

di Versione aspirante 1 vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo. À ATTENZIONE! Iltubo di evacuazione non à forito e va acquistato. Il diametro del tubo di scarico deve essere equivalente al dia- metro dell'anello di connessione. À ATTENZIONE! Se la cappa à prowvista di flrofi a carbone, questofi de- veldevono essere rimossof. Collegare la cappa a tubi e for di scarico a parete con diame- tro equivalente al'uscita d'aria (flangia di raccordo) L'utilizzo di tubi € fori di scarico a parete con diametro inferio- re determinerà una diminuizione delle prestazioni di aspira- zione ed un drastico aumento della rumorosità. Si declina percid ogni responsabiltà in merito. 1 Usare un condotto lungo il minimo indispensable. 1 Usare un condotio con minor numero di curve possibile {angolo massimo della curva: 90°). 1 Evitare cambiamenti drastici di sezione del condotto. @ Versione filtrante L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utlizzare la cappa in questa versione à necessario installare un sistema di fltraggio ag- giuntivo a base di carbon ativi Installazione La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di coftura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas 0 miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna teneme conto. AN Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'intemo della cappa. Se prowista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessiblle anche dopo l'nstallazione. Se sprowista di spina (collegamento diretto alla rete) o la spina non & posta in zona accessible, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle con- dizioni della categoria di sovratensione Ill, conformemente alle regole di installazione. À ATTENZIONE! Prima di ricollegare il circuito della cappa all'alimentazione di

rete e di verificame il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa à prowista di un cavo alimentazione speciale: in caso di danneggiamento del cavo, richiederlo al servizio assi- stenza tecnica. Montaggio Prima di iniziare con l'installazione: « Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta. + Togliere il/ filtro/i al carbone attivo se fomniti (vedi anche paragrafo relativo). Questof va/nno rimontatoli solo se si vuole utilizzare la cappa in versione filtrante. + Verificare che al'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con vit, garanzie etc) , eventualmente va tolto e conservato. La cappa à dotata di tassell di fissaggio adatt alla maggior parte di pareti/sofitti. E’ tutlavia necessaro interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. Lafil parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa Funzionamento La cappa & fomnita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'lluminazione del piano di cottura. bobo Interruttore luce ON/OFF. Interruttore OFFivelocità 1 Selezione velocità 2 Selezione velocità 3 eppe

Manutenzione Pulizia Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Eitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Filtro antigrasso Fig. 10-21Trattiene le particelle di grasso derivanti dalla cottura. Il filtro antigrasso metallico deve essere pulito una volta al mese_ con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il fitro antigrasso metallco puè scolorirsi ma le sue caratteristiche di fllraggio non cambiano assolutamente. Per smontare il fltro grassi tirare la maniglia di sgancio a mol- la. Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 20 Trattiene gli odori sgradevoli derivanti dalla cottura. Ilfiltro ai carboni attivi pud essere uno di questitipi + Filtro ai carboni attivi lavabile. + Filtro ai carboni attivi NON lavabile. Filtro ai carboni attivi lavabile I fltro al carbone pud essere lavato ogni due mesi_ in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie al'interno) Togliere l'acqua in eccesso senza rovinare il filro, dopodiché toglere il materassino posto allinterno del telaio in plastica e riporo nel fomo per 10 minuti à 100°C per asciugario defniti- vamente. Sostiture il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Filtro ai carboni attivi NON lavabile La saturazione del fitro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina € della regolari- tà della pulizia del flro grassi. In ogni caso à necessario sost- tuire la cartuccia al massimo ogni quattro mesi. NON pud essere lavalo o rigenerato Montaggio Agganciare il fitro ai carboni attvi prima posteriormente sulla linguetta metallica della cappa, poi anteriormente con i due pomell. Smontaggio Rimuovere ifitro ai carboni ati girando di 90° 1 pomelli che Lo fissano alla cappa.

Sostituzione Lampade Fig. 21 Disinserire l'apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Sostituire la lampada danneggiata con una dello stesso tipo cosi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa. 1... Estrarre la protezione facendo leva con un piccolo giravi- te a taglio o simile utensile.

2. Togliere la lampada danneggiata e sostituirla con una

nuova (vedi tabella sotto): Lampada | Potenza (W) | Attacco =- 20 G4 Tensione (V) | Dimensione (mm) 10 (Diametro) 12 22 (Lunghezza Centro Luce) Codice ILCOS D (in accordo a IEC 61231)

HSGST/C/UB-20-12-G4-10/22

3. Richiudere la protezione (fissaggio a scatto)

Se l'iluminazione non dovesse funzionare, controllate il cor- retto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
