MANUAL DE USUARIO PL2700 FAGOR

El fabricante se reserva los derechos de modificar los modelos descritos en este Manual de Instrucciones.

• La seguridad eléctrica del aparato

se garantiza solamente en caso de

que esté conectado a una instalación

de tierra eficaz tal como prevén las

vigentes normas de seguridad eléctrica.

El fabricante no puede ser considerado

responsable de daños derivados de la

falta de toma de tierra de la instalación.

En caso de dudas diríjase a personal

profesionalmente cualificado.

• Después de quitar el embalaje, verificar

que el aparato esté en perfectas

condiciones, en caso de duda, dirigirse

al Servicio de Asistencia Técnica más

• Los elementos del embalaje (Bolsas de

plástico, espuma de poliestireno, etc.),

no deben dejarse al alcance de los

niños porque son potenciales fuentes de

• Se desaconseja el uso de adaptadores,

tomas múltiples y/o prolongaciones.

En caso de que fuera indispensable

usarlos, hay que utilizar únicamente

adaptadores y prolongaciones que sean

conformes a las normas de seguridad

vigentes, prestando atención a no

superar el limite de potencia indicado en

• Este aparato debe utilizarse solo para

uso doméstico. Cualquier otro uso se

considerará inadecuado o peligroso.

• El fabricante no será responsable

de daños que puedan derivar del

uso inapropiado equivocado o poco

adecuado o bien de reparaciones

efectuadas por personal no cualificado.

El uso de cualquier aparato eléctrico

requiere que se respeten algunas reglas

• No tocar el aparato con manos o pies

• No sumergir el aparato en agua ni poner

el aparato bajo el grifo para añadir agua.

• No usar el aparato en lugares húmedos

o que se utilizan como baño.

• No permitir que los niños utilicen el

• Antes de utilizar este aparato por

primera vez, lea detenidamente este

manual de instrucciones y guárdelo para

posteriores consultas. Solo así podrá

obtener los mejores resultados y la

máxima seguridad de uso.

• Antes de utilizar el aparato verificar

que la tensión de la red doméstica

corresponda con la indicada en el

• En caso de incompatibilidad entre la

toma de corriente y el enchufe del

aparato, sustituir la toma por otra

adecuada sirviéndose de personal

profesionalmente cualificado.

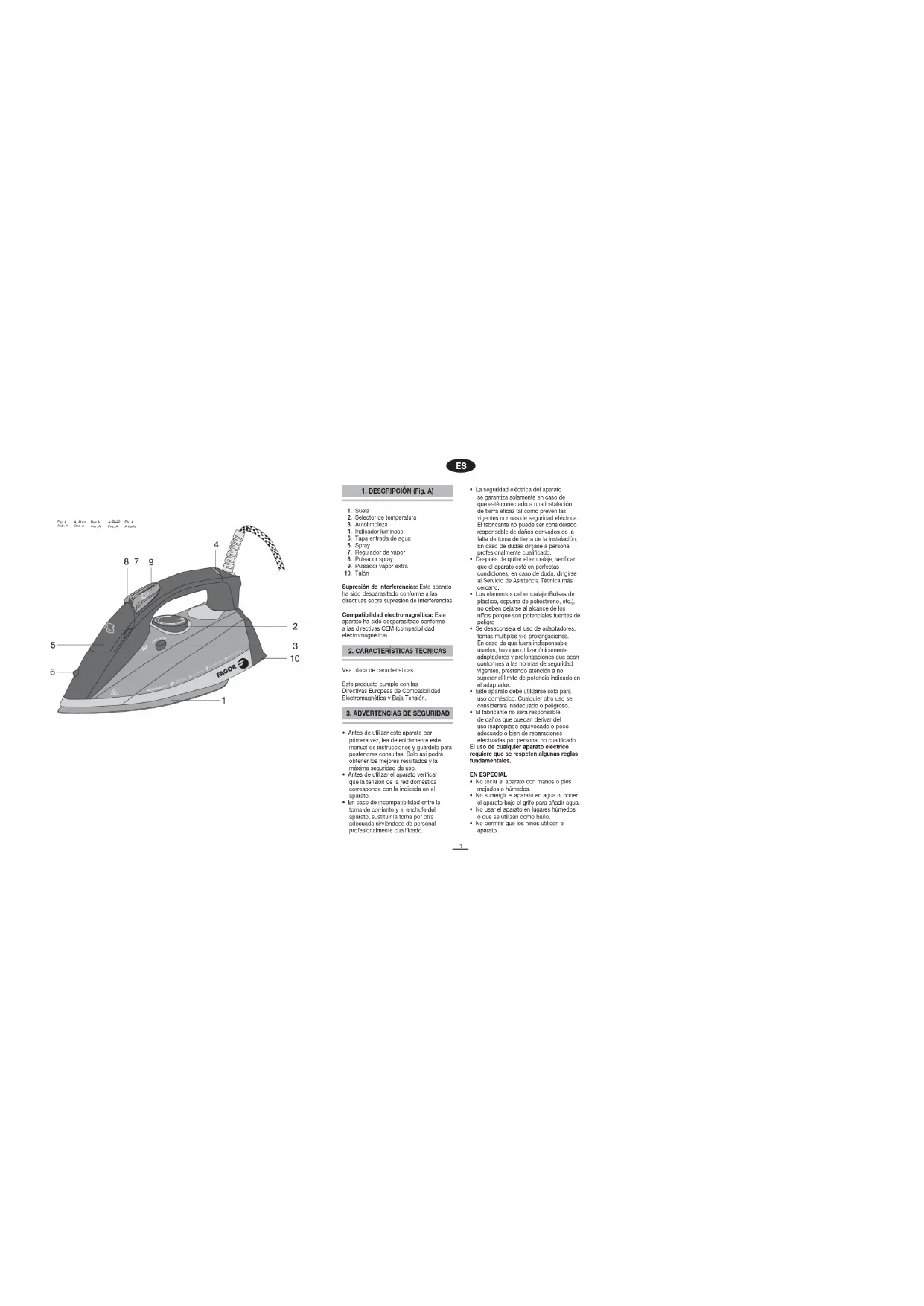

1. DESCRIPCIÓN (Fig. A)

2. Selector de temperatura

4. Indicador luminoso

5. Tapa entrada de agua

7. Regulador de vapor

9. Pulsador vapor extra

Supresión de interferencias: Este aparato

ha sido desparasitado conforme a las

directivas sobre supresión de interferencias.

Compatibilidad electromagnética: Este

aparato ha sido desparasitado conforme

a las directivas CEM (compatibilidad

3. ADVERTENCIAS DE SEGURIDAD

2. CARACTERÍSTICAS TÉCNICAS Vea placa de características.

Este producto cumple con las

Directivas Europeas de Compatibilidad

Electromagnética y Baja Tensión.

Fig. A Abb. A A. Ábra

• No abandonar el aparato encendido porque puede ser

una fuente de peligro.

• Al desenchufar la clavija nunca tire del cable.

• Desenchufar el aparato antes de efectuar cualquier

operación de limpieza o mantenimiento.

• En caso de avería y/o mal funcionamiento del aparato,

apagarlo y no tratar de arreglarlo. En caso de necesitar

reparación dirigirse únicamente a un Servicio de

Asistencia Técnica autorizado por el fabricante y

solicitar el uso de recambios originales. De no respetar

lo anteriormente indicado se pondrá en peligro la

seguridad del aparato.

• El usuario no debe proceder a la sustitución del cable.

En caso de que esté estropeado o haya que sustituirlo,

dirigirse exclusivamente a un Servicio de Asistencia

Técnica autorizado por el fabricante.

• Evitar que el cable toque las parte calientes del aparato.

• El uso de este aparato, produce elevadas temperaturas,

y por tanto existe peligro de quemaduras durante su

manipulación. Por ello, debe coger el aparato por el asa

y evitar el contacto con las partes metálicas y con el

• No dirigir el chorro de vapor hacia las personas porque

• No usar la plancha en tejidos excesivamente húmedos.

• No guardar la plancha apoyada sobre su base mientras

esté caliente, hay que esperar a que se enfríe.

• No hacer mezclas con quitamanchas o productos

similares sobre tejidos a planchar.

• Desenchufar el aparato cuando no se utiliza. No dejarlo

enchufado si no es necesario.

• Este aparato dispone de un dispositivo de seguridad

que cuando actúa, el aparato deja de funcionar. Para

reactivarlo debe dirigirse a un Servicio de Asistencia

• Cuando decida deshacerse definitivamente del aparato,

es conveniente desenchufarlo y dejarlo inservible

cortando el cable de alimentación por ejemplo.

• La plancha se debe usar y colocar sobre una superficie

• Al colocar la plancha en su base de apoyo, asegúrese

de que la superficie es estable.

• La plancha no se debe utilizar si se ha caído, si tiene

signos visibles de daños o si pierde agua.

• Mantenga los aparatos eléctricos fuera del alcance de

los niños o personas enfermas. No les deje utilizar los

aparatos sin la supervisión de un adulto.

• El usuario no debe dejar la plancha desatendida cuando

esté enchufada a la toma de corriente.

• Se debe desenchufar de la toma de corriente antes de

llenar de agua el depósito.

• Este aparato lo pueden utilizar los niños a partir de 8

años y las personas con discapacidad física, psíquica

o sensorial o con falta de experiencia y conocimiento

siempre que se les supervise o que se les haya

instruido respecto al uso del aparato de manera segura,

y comprendan los peligros que conlleva.

• Mantenga la plancha y el cable fuera del alcance de

los niños menores de 8 años cuando esté conectado o

• Se deberá vigilar a los niños para asegurarse de que no

juegan con el aparato.

• Para mayor protección, se recomienda la instalación

de un dispositivo de corriente residual (RCD) con una

corriente residual operativa que no supere los 30 mA.

Pida consejo a su instalador.

• No permitir que los niños lleven a cabo la limpieza

y el mantenimiento del usuario cuando estén sin

No toque las superficies marcadas con el símbolo

durante o justo después del planchado. ¡Está caliente!

(Figura I y Figura J).

Quite las pegatinas o protectores de la suela y

Desenrolle y enderece el cable de alimentación

Siga las instrucciones del apartado

"Autolimpieza" del punto "10 LIMPIEZA", para

que la plancha quede lista para su uso.

4. ANTES DE UTILIZAR LA PLANCHA POR PRIMERA VEZ

1. Sitúe la plancha en una superficie estable y

2. Coloque el selector de temperatura (2) en la

posición MIN (Fig. B)

3. Asegúrese de que el regulador de vapor (7) está

en la posición de planchado en seco (fig. C)

4. Coloque la plancha en posición vertical

apoyándola sobre su talón (10)

5. Enchufe la plancha y elija la temperatura de

planchado mediante el selector de temperatura.

El indicador luminoso (4) se encenderá.

6. Cuando el indicador luminoso (4) se apague,

la plancha habrá alcanzado la temperatura

Durante el planchado este indicador luminoso

se encenderá y apagará a intervalos regulares,

indicando los ciclos del termostato. Tenga en

cuenta que si cambia de una temperatura a otra

más baja, el indicador luminoso (4), permanecerá

apagado hasta que la suela (1) baje a la

5. PLANCHADO EN SECO INSTRUCCIONES PARA EL USO3

temperatura seleccionada, y en ese momento,

se encenderá nuevamente

7. Cuando haya terminado, gire el selector de

temperatura a la posición "MIN", y desenchufe

la plancha. Deje que se enfríe antes de

proceder a su limpieza exterior y a guardarla

Durante el planchado en seco, puede utilizar la

función spray siempre y cuando disponga de

agua en el depósito. (Ver apartados "Spray" y

"Llenado del depósito")

6. LLENADO DEL DEPÓSITO DE AGUA Coloque la plancha desenchufada en una

1. Desplace el regulador de vapor (7) a la

posición de planchado en seco (fig. C)

2. Abra la tapa (5) que cubre el orificio de

3. Eche el agua lentamente por el orificio

de llenado de agua con la ayuda de un

vaso (Fig. D). No eche ningún producto

de limpieza o disolvente en el depósito de

4. Compruebe que el agua no sobrepase el

nivel máximo de llenado y cierre el orificio

Nota: Si en la zona que vive el agua es

demasiado dura, >27ºF, le recomendamos

que utilice agua destilada. No utilice agua de

baterías ni agua con aditivos como almidón,

perfume, suavizantes, etc.

7. PLANCHADO A VAPOR Antes de planchar con vapor, verifique que el

tejido sea idóneo para este tipo de planchado.

El aparato funciona con agua normal. En el

caso de agua muy calcárea (dureza superior

a 27ºF), aconsejamos el uso de agua

destilada sin ningún aditivo.

1. Coloque la plancha desenchufada en una

superficie estable y resistente al calor

2. Llene el depósito con agua (Ver "Llenado

3. Sitúe el selector de temperatura (2) en la

posición de "MIN" (Fig. B).

4. Coloque la plancha en posición vertical

apoyándola sobre su talón (10).

5. Enchufe la plancha y gire el selector de

temperatura a la posición "

puntos) o la posición "Max". Para obtener la

máxima calidad del planchado a vapor, no

utilice las posiciones "

El indicador luminoso (4) se encenderá.

Cuando este indicador luminoso se

apague, la plancha habrá alcanzado

la temperatura seleccionada. Durante

el planchado el indicador luminoso de

funcionamiento se encenderá y apagará

a intervalos regulares, indicando los

ciclos del termostato. Si cambia de una

temperatura a otra más baja, el indicador

luminoso (4) permanecerá apagado

hasta que la suela baje a la temperatura

seleccionada, y en ese momento, se

encenderá nuevamente.

6. Desplace el regulador de vapor (7) a una

posición de planchado con vapor (fig. E).

Coloque la plancha en posición horizontal

y el vapor comenzara a salir a través de

los orificios. En caso de que la plancha

no expulsase vapor, golpee con suavidad

la suela sobre la superficie de planchado.

Siempre que sitúe la plancha en posición

vertical apoyándola sobre su talón

interrumpirá la emisión de vapor.

¡Atención! Evite el contacto con el vapor

y no lo dirija hacia las personas.

7. Cuando haya terminado, gire el selector de

temperatura a la posición "MIN", desplace

el regulador de vapor a la posición de

planchado en seco (Fig. C), desenchufe la

plancha y vacíe el depósito. El depósito

debe vaciarse después de cada uso, para

ello proceda de la forma siguiente:

Abra la tapa (5) y vacíe el agua del

depósito (Fig. F).Presione el botón de

vapor extra para que caiga el agua que

haya podido quedar en el depósito cuando

la suela esté todavía caliente Deje la

plancha en posición vertical hasta que se

Nota: Si durante el planchado necesita llenar

el depósito, desenchufe la plancha para

Para el uso de esta función es necesario

que haya agua en el depósito. Presione el

Pulsador de spray (8)

desea es obtener agua pulverizada a fin de

humedecer tejidos secos y difíciles como

pueden ser, por ejemplo el lino, el algodón

o la lana o con objeto de actuar sobre

arrugas resistentes. La función spray es, de

igual modo, útil para humedecer arrugas

generadas por accidente en el tejido

durante el planchado.

La salida del agua pulverizada se realiza a

través de la boquilla de salida del spray (6)

Nota: Para iniciar la acción del pulverizador,

es posible que, la primera vez que utilice

su plancha, tenga usted que presionar el

pulsador de spray, varias veces.

10. LIMPIEZA Y MANTENIMIENTO Desenchufe la plancha y espere hasta que

se enfríe antes de proceder a su limpieza.

Limpie el exterior y la suela de la

plancha con un paño húmedo. No utilice

detergentes ni productos abrasivos para su

La superficie de la Suela (1) debe estar

siempre limpia, y para su limpieza, es

suficiente pasar un paño húmedo sobre la

Con el fin de impedir que la suela se

raye, deberá evitar planchar corchetes

cremalleras, botones metálicos, etc. y de

igual modo, no deberá colocar la plancha

sobre superficies metálicas o ásperas.

Después de cada uso, vacíe el depósito y

deje enfriar la plancha antes de retirarla.

No sumerja la plancha en agua ni la

ponga bajo el grifo.

Con el fin de prevenir la concentración

de minerales perjudiciales que pudieran

obstruir la plancha y garantizar el correcto

calentamiento y vaporizado. Es aconsejable

utilizar esta función al menos una vez al

mes, dependiendo de la dureza del agua y

del uso de la plancha.

1. Situar el Selector de temperatura en la

2. Posicione el regulador de vapor en la

posición de planchado en seco (Fig. C).

3. Llene al máximo el depósito de agua.

4. Coloque la plancha en posición vertical

apoyándola sobre su talón.

5. Enchufe la plancha y gire el selector de

temperatura a la posición "MAX". Espere

hasta que el indicador luminoso (4) se

6. Gire el selector de temperatura a la

posición "Min"y desenchufe la plancha

7. Presione y mantenga apretado el botón

de auto-limpieza (3). El agua comenzará

a gotear de los respiraderos de vapor.

Para asegurarse de que se vacíe toda

9. VAPOR EXTRA (Fig. H)

Ponga la plancha en marcha tal y como se

ha indicado en "Planchado con vapor".

Cuando la plancha haya alcanzado la

temperatura seleccionada, presione con

firmeza el pulsador de vapor extra (9)

(Fig. H), si lo que desea es una expulsión

intensa de vapor para planchar con mayor

rapidez o alisar arrugas difíciles. Espere

durante al menos 5 segundos entre cada

actuación sobre el pulsador vapor extra a

fin de permitir que la plancha se caliente de

nuevo y se obtenga de éste modo el nivel

máximo de vapor adicional.

Nota: Antes de empezar a planchar,

presione e botón de vapor extra

varias veces para activarlo.

Para obtener la mejor calidad de

vapor, no presione el botón de vapor

extra más de tres veces una vez que

haya apagado el indicador luminoso.

Vapor vertical: El vapor extra también

funciona cuando la plancha está en

posición vertical. Para utilizar esta función,

sostenga la plancha en posición vertical a

una distancia de aprox 15 a 20cm del tejido

y presione el pulsador de vapor extra (9)

Atención: Evite el contacto con el vapor.

No dirija el flujo de vapor hacia las

el agua, balancee la plancha lentamente

de lado a lado y de adelante para atrás

durante 30 segundos. Al balancear la

plancha, ponga la nariz de la plancha

levemente más baja que la parte

posterior para asegurarse de que el

agua circule totalmente. Suelte el botón

de auto-limpieza después de un minuto.

8. Pase la plancha por encima de un trapo

húmedo con objeto de limpiar la suela

9. Cuando haya terminado, deje que la

plancha se enfríe antes de retirarla.

11. CONSEJOS PARA UN BUEN PLANCHADO A la hora de seleccionar la temperatura guíese

de las indicaciones de la etiqueta de la prenda

a planchar. En caso de que no la tuviera, en

la siguiente tabla tiene una orientación para la

selección de la temperatura

TABLA DE TEMPERATURAS Si tiene dudas sobre la composición del tejido

de la prenda, empiece con una temperatura

baja, planchando en una zona oculta de

la prenda, y aumente progresivamente

la temperatura hasta que las arrugas

desaparezcan sin estropear el tejido.

• Los tejidos, como terciopelo lana, etc. Así

como guantes y bolsos, podrán recuperar

el aspecto y suavidad originales pasando

lentamente la plancha a poca distancia de

los mismos, con el vapor en función.

• Las alfombras quedarán como nuevas

eliminando las huellas de los muebles,

gracias al vapor que penetra donde el

pelo está aplastado y luego cepillando

• Dividir las prendas según la temperatura

requerida, comenzando por aquellas que la

• Los tejidos de seda, se deben planchar por

• Los tejidos de lana, algodón y lino fino, se

pueden planchar con vapor por el revés,

o bien por el derecho, interponiendo una

tela fina para evitar el "brillo". Los tejidos

almidonados necesitan más humedad.

Planchar por el derecho del tejido los colores

blancos y claros y por el revés, los colores

oscuros así como los bordados para darles

• Los tejidos de lino, se pueden planchar

con vapor, vaporizando abundantemente y

planchando por el revés los tejidos oscuros

para evitar el "brillo". Planchar por el derecho

las solapas para darles mayor realce.

12. INFORMACIÓN PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS Al final de la vida útil del

aparato, éste no debe

eliminarse mezclado con

los residuos domésticos

Puede entregarse, sin

coste alguno, en centros

específicos de recogida, diferenciados

por las administraciones locales, o

distribuidores que faciliten este servicio.

Eliminar por separado un residuo de

electrodoméstico, significa evitar posibles

consecuencias negativas para el medio

ambiente y la salud, derivadas de una

eliminación inadecuada, y permite un

tratamiento, y reciclado de los materiales

que lo componen, obteniendo ahorros

importantes de energía y recursos.

Para subrayar la obligación de colaborar

con una recogida selectiva, en el producto

aparece el marcado que se muestra

como advertencia de la no utilización

de contenedores tradicionales para su

Para mas información, ponerse en contacto

con la autoridad local o con la tienda

donde adquirió el producto.6

1. DESCRIÇÃO (Fig. A)

4. Indicador luminoso

5. Tampa entrada de água

7. Regulador de vapor

apenas no caso de este estar ligado à terra, tal como

Veja a placa de características.

metálicas e com o vapor.

1. Desloque o regulador de vapor (7) para a

demasiado dura , > 27ºF, recomendamos

o indicador luminoso (4) permanecerá

desloque o regulador de vapor para a

de actuar sobre vincos resistentes. A

função do borrifador é, de igual modo,

útil para humedecer vincos gerados por

2. Posicione o regulador de vapor na

de vapor. Para se certificar de que se

parte posterior para se certificar de que

aquelas que necessitam de temperatura

centros especializados
