MANUAL DE USUARIO GN 9011 KRUPS

extremt vassa!) (fig. 29).

feribilmente fonda).

1 - BATIDOR, AMASADOR Y BATIDOR DE VARILLAS: Amasar, mezclar, batir, emulsionar, montar

1.1 M ONTAJE Asegúrese de que el selector de velocidad (a3) se encuentra en la posición “0” (fig. 1).

Introduzca la vara de los batidores (a6) o los amasadores (a7) o el batidor de varillas (según modelo) (a8) en

los orificios correspondientes. El batidor de varillas (según modelo) puede colocarse tanto en el orificio de la

izquierda como en el de la derecha del cuerpo del aparato. Una vez instalados, los dos batidores deberán

tener la misma longitud. Estarán correctamente fijados y encajados cuando oiga un “clic” (fig. 2).

1.2 U SO Según la cantidad que desee preparar, coloque los ingredientes en el recipiente suministrado (vaso de 1 l (e)

o de 2,5 l (f), según el modelo) o en un recipiente apropiado (un bol o cubilete preferentemente bajo).

Introduzca los batidores (a6) o los amasadores (a7) en el recipiente y ponga en funcionamiento el aparato

desde el panel de control (a3).

Para evitar las salpicaduras iniciales o para elaboraciones delicadas (cremas o salsas), el aparato incorpora

una función antisalpicaduras.

- gire hacia la izquierda el mando (a3) hasta la posición M. (fig. 3).

- suéltelo para que vuelva a la posición “0”.

- continúe con la preparación seleccionando una velocidad mayor (fig. 4).

Ponga en marcha el aparato con el selector de velocidad (a3). Aumente progresivamente la velocidad a

medida que se vaya espesando la preparación (fig. 4). El aparato incorpora un botón Turbo con el que, con

tan solo pulsarlo (a2), dispondrá instantáneamente de toda la potencia (fig. 5). No utilice el aparato durante

más de 5 minutos seguidos con los batidores o los amasadores a la velocidad máxima o en posición "Turbo”.

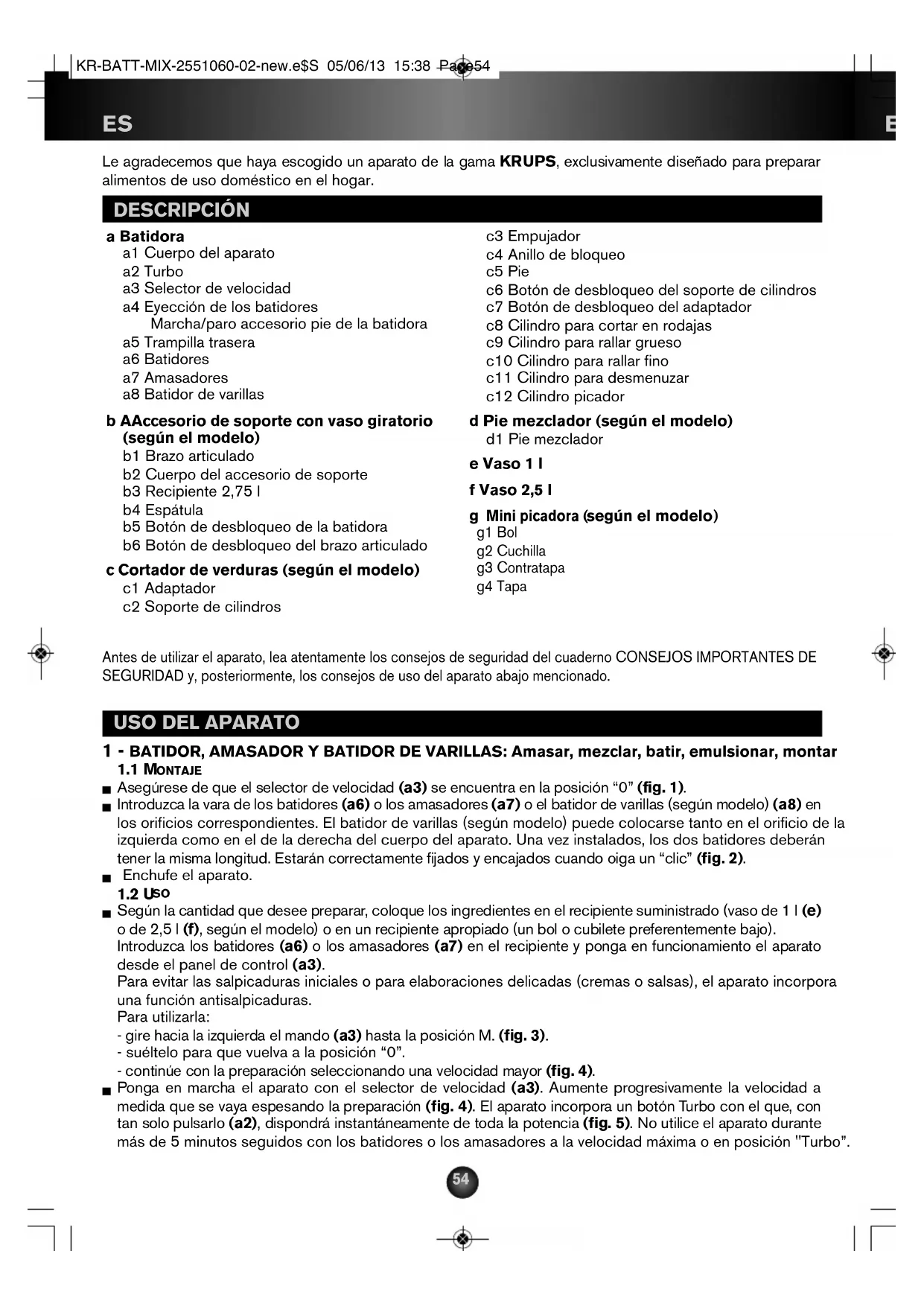

Le agradecemos que haya escogido un aparato de la gama KRUPS, exclusivamente diseñado para preparar

alimentos de uso doméstico en el hogar.

a1 Cuerpo del aparato

a3 Selector de velocidad

a4 Eyección de los batidores

Marcha/paro accesorio pie de la batidora

a5 Trampilla trasera

b AAccesorio de soporte con vaso giratorio

b2 Cuerpo del accesorio de soporte

b3 Recipiente 2,75 l

b5 Botón de desbloqueo de la batidora

b6 Botón de desbloqueo del brazo articulado

c Cortador de verduras (según el modelo)

c2 Soporte de cilindros

c4 Anillo de bloqueo

c6 Botón de desbloqueo del soporte de cilindros

c7 Botón de desbloqueo del adaptador

c8 Cilindro para cortar en rodajas

c9 Cilindro para rallar grueso

c10 Cilindro para rallar fino

c11 Cilindro para desmenuzar

c12 Cilindro picador

d Pie mezclador (según el modelo)

ES Antes de utilizar el aparato, lea atentamente los consejos de seguridad del cuaderno CONSEJOS IMPORTANTES DE SEGURIDAD y, posteriormente, los consejos de uso del aparato abajo mencionado. KR-BATT-MIX-2551060-02-new.e$S 05/06/13 15:38 Page5455

1.3 DESMONTAJE Antes de retirar los batidores de la preparación, detenga el aparato (de este modo evitará salpicaduras).

Vuelva a colocar el mando en posición “0” (fig. 1).

Desenchufe el aparato.

Libere los batidores, los amasadores o el batidor de varillas (según el modelo) pulsando el botón de eyección

1.4 L IMPIEZA Desenchufe el aparato.

Es necesario sacar los batidores, los amasadores y el batidor de varillas (según el modelo) antes de limpiarlos

Limpie los batidores, los amasadores y el batidor de varillas (según el modelo) inmediatamente después de

utilizarlos para evitar que los restos de la mezcla de huevos o de aceite se queden pegados o se sequen.

Puede limpiar los batidores, los amasadores y el batidor de varillas (según el modelo) con un estropajo y

líquido lavavajillas. También se pueden introducir en el lavavajillas.

Limpie el cuerpo del aparato únicamente con una esponja húmeda y séquelo cuidadosamente.

No lave nunca el aparato en el lavavajillas.

No utilice estropajos abrasivos u objetos que contengan partes metálicas.

No sumerja nunca el cuerpo del aparato en el agua (fig. 7).

2 - ACCESORIO DE SOPORTE CON VASO GIRATORIO: amasar, mezclar, batir, emulsionar, montar

2.1 M ONTAJE El soporte se utiliza con la batidora equipada con los batidores o los amasadores. Para utilizar dichos

accesorios, consulte la sección 1- BATIDOR, AMASADOR Y BATIDOR DE VARILLAS No utilice el batidor de varillas con el soporte.

Para colocar la batidora sobre el soporte, abra la trampilla trasera (a5) (fig. 8) y enganche el producto en el

brazo articulado hasta que encajen (fig. 9).

Apriete el botón (b6) que se encuentra en la parte trasera del soporte para desbloquear el brazo articulado

(b1) y bascúlelo en posición vertical con ayuda del asa de la batidora (fig. 10).

Introduzca los batidores o los amasadores hasta que queden completamente bloqueados, accesorio dentado

en abertura dentada (fig. 11).

Introduzca el mando de la espátula (b4) en la ranura del brazo articulado. La espátula sirve para depositar los

ingredientes en la zona de mezcla del vaso (fig. 12).

Coloque el vaso en el lugar correspondiente.

Desbloquee el brazo articulado (b1) pulsando el botón (b6) que se encuentra en la parte trasera del soporte

y bájelo hasta que se accione (fig. 13).

La inclinación y la rotación del vaso garantizan una mezcla y un amasado óptimos.

Conecte la batidora.

2.2 U SO Según la cantidad que desee preparar, coloque los ingredientes en el recipiente suministrado (vaso (b3)).

Ponga en marcha el aparato con el selector de velocidad (a3). Aumente progresivamente la velocidad a

medida que se vaya espesando la preparación (fig. 4). El aparato incorpora un botón Turbo con el que, con

tan solo pulsarlo (a2), dispondrá instantáneamente de toda la potencia (fig. 5).

- No ponga en funcionamiento la batidora con el brazo articulado (b1) levantado.

- No utilice el aparato durante más de 5 minutos seguidos con los batidores o los amasadores a la velocidad

máxima o en posición "Turbo”.

- La cantidad máxima de masa, incluidos todos los ingredientes, es de 2 kg, partiendo de la base de

1 kg de harina para masa fermentada y 750 g de harina para una pasta brisa.

2.3 D ESMONTAJE Después de utilizarla, desconecte la batidora.

Apriete el botón (b6) que se encuentra en la parte trasera del soporte para desbloquear el brazo articulado

(b1) y bascúlelo en posición vertical con ayuda del asa de la batidora (fig. 14).

Retire el vaso. Saque los batidores o los amasadores (fig. 15).

Para retirar la batidora, apriete el botón (b5) y libérela (fig. 16).

2.4 LIMPIEZA El vaso, la espátula, los batidores y los amasadores se pueden lavar en el lavavajillas.

El soporte y la batidora se han de lavar con un paño húmedo.

ES KR-BATT-MIX-2551060-02-new.e$S 05/06/13 15:38 Page55ES

3 - ACCESORIO PARA CORTAR VERDURAS: rallar, cortar en rodajas, picar y desmenuzar (según

3.1 MONTAJE Escoja uno de los tambores siguientes según las características de los alimentos y el resultado que desee

- cortar en rodajas: patatas, remolacha roja, zanahorias, pepinos, coles

- rallado grueso: patatas, remolacha roja, zanahorias, queso

- rallado fino: queso, zanahorias

- reducir a polvo: alimentos secos (almendras, nueces, avellanas, parmesano)

- reducir a hilos: patatas

Encaje el adaptador (c1) en el soporte para cilindros (c2) e introduzca el cilindro escogido en el receptáculo

para cilindros girándolo ligeramente para que se coloque correctamente en su ubicación. A continuación, co-

loque el anillo de bloqueo de los cilindros (c4) (fig. 17).

Deslice el pie por las guías situadas a ambas partes del adaptador (c1) y el soporte para cilindros (c2) (fig. 18).

No intente encajar el pie (c5) directamente desde abajo (fig. 19).

Coloque la batidora en vertical y enganche el adaptador (c1) en los orificios correspondientes girándolo lige-

ramente hasta que se bloquee por completo (fig. 20).

Coloque el recipiente 2,5 l bajo el cortador de verduras para recoger los alimentos (fig. 21).

3.2 USO Introduzca los alimentos por la chimenea con ayuda del empujador (c3) (fig. 21).

Coloque el mando a la velocidad máxima.

3.3 DESMONTAJE Desenchufe el aparato.

Para desmontar el soporte para cilindros (c2), pulse el botón (c6) situado en la parte anterior del adaptador

y retire la chimenea (fig. 22).

Apriete el botón (c7) de la parte trasera para retirar el adaptador (c1) de la batidora (fig. 23).

Retire el pie (c5) deslizándolo por las guías situadas a ambos lados del adaptador (c1) y el soporte para

3.4 LIMPIEZA El soporte para cilindros (c2), los cilindros (c8 c9 c10 c11 c12), el anillo de bloqueo de los cilindros (c4) y el

empujador (c3) se pueden lavar en el lavavajillas.

La batidora y el adaptador se han de lavar con un paño húmedo.

- Utilice siempre un empujador para introducir los alimentos por la chimenea, no emplee nunca los de-

dos, ni tenedores, cucharas, cuchillos o ningún otro objeto.

- Para guardar el cortador de verduras, puede deslizar el pie por encima de la chimenea (fig. 24).

4 - ACCESORIO PIE MEZCLADOR: mezclar, emulsionar (según modelo)

4.1 MONTAJE Para introducir el pie mezclador (d1), abra la trampilla trasera (a5) (fig. 8).

Introduzca el pie mezclador y enrósquelo con firmeza (fig. 25).

4.2 USO Según el tipo de preparación, coloque los ingredientes en el recipiente suministrado (vaso de 1 l (e) o de 2,5

l (f), según el modelo) o en un recipiente apropiado (un bol o cubilete preferentemente alto).

El recipiente tiene que llenarse como mucho hasta las 2/3 partes del mismo para evitar que se desborde.

Introduzca el pie mezclador (d1) en la preparación antes de poner en marcha el aparato, para evitar

salpicaduras (fig. 26).

Si está mezclando directamente en un recipiente, retire el recipiente de cocción de la fuente de calor para

mezclar preparaciones calientes.

La preparación debe cubrir como mínimo la campana del pie mezclador para garantizar la eficacia de la mezcla.

KR-BATT-MIX-2551060-02-new.e$S 05/06/13 15:38 Page5657

Para ponerlo en funcionamiento, pulse el botón (a4) (fig. 27).

Suelte el botón (a4) antes de sacar el pie mezclador (d1) de la preparación, para evitar así salpicaduras.

- No ponga nunca en funcionamiento el pie mezclador sin alimentos.

- Para las preparaciones a base de frutas, corte y deshuese la fruta previamente.

- No utilice el pie mezclador con alimentos duros como cubitos de hielo, terrones de azúcar, granos de café,

cereales o chocolate.

4.3 D ESMONTAJE Desenchufe el aparato.

Desenrosque el pie mezclador (fig. 28).

4.4 L IMPIEZA El pie mezclador se puede lavar en el lavavajillas, en la cesta de abajo, con las cuchillas hacia arriba (tenga

precaución, pues las cuchillas están muy afiladas) (fig. 29).

5 - Mini picadora de 150 ml (G) (disponible como accesorio)

5.1 MONTAJE Coloque la cuchilla (g2) sobre el eje del bol (g1) (fig. 30).

5.2 U TILIZACIÓN Coloque los alimentos dentro del bol (g1), luego coloque la contratapa (g3) y, por último, la tapa (g4).

Empalme el bloque motor sobre la minipicadora (g) y pulse en el botón de puesta en marcha (a3) (fig. 31).

Después de su uso, retire los alimentos.

5.3 D ESMONTAJE Durante el proceso de desmontaje tenga cuidado con las cuchillas cortantes.

Quite el bloque motor luego la tapa (g4) y por último la contratapa (g3).

Quite la cuchilla (g2) manipulándola por la parte de plástico.

No haga funcionar este accesorio vacío o más de 10 segundos.

5.4 L IMPIEZA Las láminas son muy cortantes.

Desenchufe siempre el aparato antes de limpiarlo.

No ponga nunca en el lavavajillas la tapa (g4) de la minipicadora (fig. 33).

No los introduzca nunca en el agua o bajo el agua corriente. Límpielos con una esponja húmeda (fig. 34).

El resto de las partes de la mini picadora (g1, g2 y g3) pueden lavarse en un lavavajillas (fig. 35).

Resulta posible lavar el cuerpo, las cuchillas y el soporte de la cuchilla con un esponja húmeda y jabón lavavajillas.

CONSEJOS RECETAS ACCESORIOS INGREDIENTES VELOCIDAD TIEMPO MÁX.

1 yema de huevo, 1 cucha-

¡Colaboremos con la protección del medio ambiente!

El aparato contiene numerosos materiales aprovechables o reciclables.

Deposítelo en un punto de recogida para que se lleve a cabo su tratamiento.

RECETAS ACCESORIOS INGREDIENTES VELOCIDAD TIEMPO MÁX.

MASA DE PAN AMASADORES

1kg de harina, 1 sobre de

levadura seca, 20g de sal,

MASA DE PAN ALEMÁN AMASADORES

seca, 1 cucharadita de azú-

1kg de harina, 1 sobre de

100 g de puerros, 100 g

de zanahorias, 100 g de

manzanas, 300 g de agua.

CORTADOR DE VERDURAS Queso, zanahorias.

g de carne de vaca cortada

alimentos, de uso doméstico dentro de casa.
