MANUAL DE USUARIO ECS 950 CCD OLYMPIA

Manual de instrucciones

Manual de instrucciones51

Versione del 22.11.201051

ECS 950 CCD Destructora automática de documentos

con bajo consumo de energía

Manual de instrucciones

1 Prescripciones de seguridad importantes

Para poder aprovechar todas las funciones de su destructora de documentos rogamos

que lea estas instrucciones detenidamente antes de utilizar el aparato y que guarde las

mismas para uso futuro.

● ¡Mantenga el aparato fuera del alcance de los niños y animales domésticos!

El aparato sólo debe ser manejado por adultos.

● El aparato sólo puede ser manejado por una persona en cada momento.

● No ejecute ninguna otra actividad en el aparato como, por ejemplo, la limpieza

durante el funcionamiento del mismo.

● No deje el aparato desatendido cuando se encuentre en funcionamiento.

● ¡Proteja el aparato frente a la radiación solar directa, calor extremo y humedad!

● Jamás intente reparar el aparato por su cuenta. ¡Peligro de lesiones! Además se

extinguirá cualquier derecho de garantía. Encomiende las reparaciones

exclusivamente a personal especializado cualificado.

● ¡Cumpla todos los avisos e indicaciones que figuran en las presentes instrucciones,

en el aparato y en el embalaje!

● No elimine pegatinas o inscripciones de la carcasa del aparato. No realice cambios

de ningún otro tipo en la carcasa. ¡Peligro de lesiones! Además se extinguirá

cualquier derecho de garantía.

1.1 Símbolos de seguridad

¡No introduzca las manos en

¡El aparato no debe ser

manejado por los niños!

¡No introduzca clips en las

¡Mantenga los objetos colgantes,

pelo largo, corbatas, bufandas,

joyería, y ropa suelta, apartados

No emplee aerosoles y/o

gases sobre o cerca de la

destructora de documentos.

Atención: ¡El incumplimiento de estas advertencias de seguridad puede provocar

lesiones físicas de carácter grave! ¡Si a pesar de toda precaución entrara

algún objeto (manga, corbata, etc.) accidentalmente en las entradas de

papel, deberá desenchufar inmediatamente la clavija de alimentación de la

toma de corriente o pulsar la tecla ECS iluminada en azul!53

Advertencia de seguridad: Enchufe el cable de alimentación en una toma cerca del

aparato a la que se pueda acceder con facilidad. De este

modo podrá desenchufar el aparato rápidamente de la red

en cualquier caso de emergencia.

1.2 Directrices de seguridad eléctrica

Atención: ¡Compruebe si la indicación de tensión del aparato coincide con la de su

red de corriente, ver el capítulo "Datos técnicos"!

● Desenchufe la clavija de alimentación de la toma de corriente en las siguientes

● Antes de vaciar el depósito de recogida.

● Antes de un período prolongado de no utilización.

● Antes de realizar la limpieza del aparato.

● Antes de cambiar el aparato de lugar.

● ¡No utilice la destructora en caso de deterioro del cable, de la clavija de alimentación

o del propio aparato (peligro de lesiones)!

● No reemplace el cable de alimentación ya que está concebido para una tensión de

● Utilice sólo un cable de prolongación homologado. No utilice tomas de enchufe

múltiples, adaptadores o cables de prolongación no homologados.

● ¡Respete en todo caso la capacidad recomendada para la toma de corriente y para el

cable de prolongación (en el supuesto de que exista)!

Atención: Queda expresamente prohibido abrir la cubierta del cabezal destructor

para fines de reparación. ¡Peligro de muerte! Además se extinguirá

cualquier derecho de garantía.

● ¡Utilice la destructora de documentos ECS 950 CCD sólo para destruir papel, CDs,

DVDs o tarjetas de crédito en las entradas previstas a tal fin! ¡El material a destruir

debe estar seco y cumplir los requisitos que figuran en el capítulo "Datos técnicos"!

La destrucción de otros materiales puede dar lugar a que usted sufra lesiones

(debido al astillado de materiales sólidos, etc.) o a que se produzcan daños en el

aparato (por ejemplo, la rotura del cabezal destructor).

● ¡Retire todos los clips antes de suministrar papel al aparato!

● ¡No destruya formularios sinfín, etiquetas y sobres con este aparato! Se podría dañar

el cabezal destructor y usted perderá cualquier derecho de garantía.

● El aparato sólo debe utilizarse en locales cerrados que estén secos.

● El aparato no ha sido concebido para uso industrial. Tenga en cuenta el ciclo de

servicio indicado en el capítulo "Datos técnicos".54

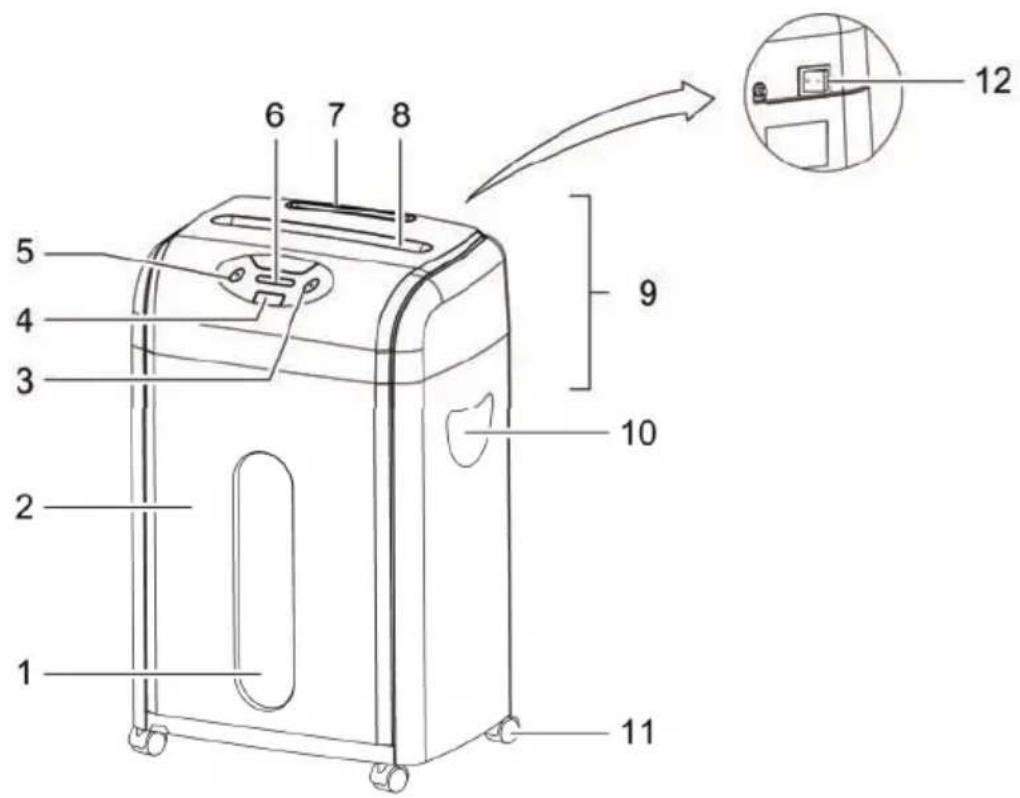

3 Elementos de manejo

1 Ventana de control visual del

depósito de recogida

2 Depósito de recogida

3 Tecla de avance (FWD)

4 Tecla automática (ECS) /

Parada de emergencia

5 Tecla de retroceso (REV)

6 Elementos de indicación

9 Cubierta del cabezal destructor

conectado/desconectado55

4 Puesta en servicio

1. Retire el aparato con cuidado del embalaje.

Atención: La parte inferior de la cubierta del cabezal destructor tiene esquinas

afiladas. ¡Peligro de lesiones!

2. Coloque el aparato sobre una superficie nivelada.

3. Posicione el aparato cerca de una toma de corriente. No obstante, debe evitar

colocar el aparato cerca de una fuente de calor o cerca de agua.

4. Inserte el depósito de recogida.

Advertencia: La destructora de documentos sólo funciona si se ha insertado el depósito

de recogida original correctamente.

5. Coloque el interruptor de conectado/desconectado en la posición OFF.

6. Enchufe el cable de alimentación a la toma de corriente.

Advertencia: Preste atención a que el cable de alimentación no suponga ningún

obstáculo de modo que ni las personas ni los animales puedan pasar por

encima de él o que se puedan colocar otros objetos encima de él. Tome

las medidas de precaución necesarias, para ello tenga en cuenta las

indicaciones con respecto a la alimentación eléctrica situadas en la parte

trasera del aparato.

Advertencia de seguridad: ¡Por motivos de seguridad, la toma de corriente y la

conexión a la red del aparato deben encontrarse cerca del

aparato y estar en un lugar de fácil acceso para que sea

posible desenchufar la alimentación eléctrica rápidamente

en caso de emergencia!

Advertencia: ¡No sobrepasar la capacidad recomendada en el capítulo "Datos técnicos"

ya que de lo contrario se producirá un atasco de material! Tenga en

cuenta que el espesor del papel aumenta si se dobla lo que puede

provocar que se sobrepase la capacidad de hojas recomendada. Reduzca

el volumen de papel también en caso de papel de fibra gruesa.

5.1 Conectar el aparato

● Coloque el interruptor de conectado/desconectado en la posición ON.

La indicación verde "Aparato encendido" se ilumina.

El aparato se encuentra en disposición de servicio.56

5.2 La función ECS (modo automático)

, el servicio de destrucción del cabezal destructor arranca

automáticamente en cuanto el material pase por la entrada correspondiente:

● El aparato inicia el avance y arrastra el material.

● El aparato se apaga automáticamente al cabo de 5 segundos después de finalizar el

proceso de destrucción.

La función ECS se activa pulsando la tecla automática (tecla ECS). La tecla ECS se

ilumina entonces en azul.

Advertencia: La función ECS permite destruir papel a través de la entrada de papel, así

como CDs, DVDs y tarjetas de crédito a través de la entrada de CDs. No

se debe utilizar más de una entrada a la vez. Si utiliza más de una

entrada, el aparato se detiene. Tenga en cuenta los volúmenes admisibles

del material a destruir.

Advertencia: El aparato tiene un consumo de corriente muy reducido cuando se

encuentra en la función ECS.

Advertencia: Como máximo, 12 hojas del tamaño DIN A4 con un peso máximo de

Advertencia: Retire los materiales extraños del papel como, por ejemplo, clips o

1. El aparato está encendido y se encuentra en la función ECS.

2. Introduzca el papel en la entrada de papel.

5.4 Destruir CDs, DVDs o tarjetas de crédito

Advertencia: Como máximo, 1 CD, 1 DVD o 1 tarjeta de crédito por cada proceso de

1. El aparato está encendido y se encuentra en la función ECS.

2. Introduzca el CD, el DVD o la tarjeta de crédito en la entrada de CDs.

Advertencia: Si por motivos de seguridad desea destruir tarjetas de crédito con el corte

en partículas (Cross Cut), puede suministrar las tarjetas de crédito a la

destructora de documentos también a través de la entrada de papel. ¡Esta

particularidad sólo es aplicable a tarjetas de crédito y no a CDs/DVDs!

5.5 Parada de emergencia

Si el aparato se encuentra en la función ECS (modo automático) o en avance o

retroceso, puede detener el aparato inmediatamente en un caso de emergencia

pulsando la tecla ECS.

5.6 Desconectar el aparato

Coloque el interruptor de conectado/desconectado en la posición OFF.

Abreviatura inglesa para EcoShred57

6 Elementos de indicación

Elimine el atasco de material, ver el capítulo

"Eliminar un atasco de material". Tenga en

cuenta la capacidad recomendada para el

material a destruir indicada en el capítulo

Deje que se enfríe el motor, ver el capítulo

"Protección del motor". Tenga en cuenta el

ciclo de servicio indicado en el capítulo

El depósito de recogida está lleno y es

necesario vaciarlo, ver el capítulo "Vaciado

del depósito de recogida".

7 Protección del motor

El motor se desconecta automáticamente en caso de sobrecarga. En este caso se

ilumina la indicación roja "Motor calentado excesivamente".

1. Desenchufe la clavija de alimentación de la toma de corriente y deje que el motor se

enfríe a temperatura ambiente.

2. Vuelva a enchufar la clavija de red a la toma de corriente y continúe con el servicio.

Advertencia: Tenga en cuenta el ciclo de servicio indicado en el capítulo "Datos

8 Eliminar un atasco de material

Si se ha suministrado demasiado material (papel, CD, DVD, tarjeta de crédito) al cabezal

destructor, se produce un atasco de material. El aparato se desconecta en caso de

atasco de material. En este caso se ilumina la indicación roja "Atasco de material".

● Si la destructora de documentos no expulsa el material automáticamente (retroceso

automático), deberá iniciar el retroceso manualmente, ver el capítulo "Retroceso

● Libere las entradas de los restos de material con la ayuda del avance, ver el capítulo

"Avance (tecla FWD)".

● Si fuera necesario, ponga el aparato alternativamente en avance y retroceso hasta

que no quede ningún material en las entradas.

● Si fuera necesario, retire los posibles restos de material manualmente de las

entradas, ver el capítulo "Retirar los restos de material manualmente de las

● Vuelva a conmutar el aparato a la función ECS.

● Reduzca el volumen de material a destruir.

● Tenga cuidado de introducir el material en la entrada correcta (papel en la entrada de

papel ancha y los CDs/DVDs/tarjetas de crédito en la entrada de CDs más estrecha).

8.1 Retroceso (tecla REV)

Pulse la tecla REV para que el cabezal destructor retroceda y se libere el material.

Advertencia: ¡Si se ha producido un atasco de material en la entrada de papel, deberá

comprobar si hay restos de papel en la entrada de papel y, si fuera así,

retirar los mismos manualmente!

8.2 Avance (tecla FWD)

Pulse la tecla FWD para destruir y retirar los posibles restos de material del cabezal

Advertencia: La tecla FWD se necesita después de la eliminación de un atasco de

material para poner en marcha el cabezal destructor sin introducir

8.3 Retirar los restos de material manualmente de las

1. Coloque el interruptor de conectado/desconectado en la posición OFF y desenchufe

la clavija de alimentación de la toma de corriente.

2. Retire los restos de material atascado del cabezal destructor cuidadosamente con

una herramienta adecuada.

3. Vuelva a enchufar la clavija de alimentación en la toma de corriente y vuelva a

colocar el interruptor de conectado/desconectado en la posición ON.loading-circle-160

aparato. Utilice exclusivamente productos de limpieza especialmente

homologados para destructoras de documentos.

Advertencia: No se permite la limpieza de la carcasa del aparato, de las admisiones de

entrada o de la cubierta del cabezal destructor con un aparato de limpieza

de alta presión, así como con aire a presión o aerosol de aire a presión.

ECS 950 CCD No para uso industrial.

Nivel de seguridad según DIN 32757 3

Entrada para papel y tarjetas de crédito: Sí

Como máximo, 12 hojas del tamaño DIN A4

) o 1 tarjeta de crédito como

Método de corte, anchura de corte Cross Cut (corte en partículas), 4 x 44 mm

Anchura de la entrada de papel 220 mm

Entrada para CDs/DVDs y tarjetas de

Capacidad de corte En cada caso, 1 unidad como máximo

Método de corte, anchura de corte Corte en tiras, 23,5 mm (anchura de tira)

Anchura de la entrada 122 mm

Ciclo de servicio 7 minutos encendido, 50 minutos apagado

Velocidad de corte 1,6 m/min

Cabezal destructor Acero de calidad

Nivel de ruido 60 dB(A)

Volumen del depósito de recogida para

18 litros (aproximadamente 230 hojas del

Volumen del depósito de recogida

Depósito de recogida con ventana de

Parada de emergencia

Arranque automático/parada automática

Retroceso (automático y manual)

Avance (sin suministro de material)

Elementos de indicación

Aparato encendido (LED verde)

Atasco de material (LED rojo)

Protección contra sobrecalentamientos

Depósito de recogida lleno (LED rojo)61

Alimentación de tensión 230 V / 50 Hz

Potencia de entrada como máximo, 280 W (1,2 A)

11 Solución de problemas

Problema Diagnóstico y causa Solución

¿La clavija de alimentación

está enchufada correctamente

a la toma de corriente?

Enchufe la clavija de

alimentación correctamente a la

conectado/desconectado se

encuentra en la posición OFF?

Coloque el interruptor de

conectado/desconectado en la

¿El aparato se encuentra en la

Pulse la tecla ECS de modo

que ésta se ilumine en azul.

¿El aparato ha sido montado

Asegúrese de que el depósito

de recogida esté insertado

¿El motor no arranca cuando

se suministra material?

Introduzca el material en la

entrada correspondiente, de tal

modo que establezca contacto

con el sensor en el centro.

¿El aparato ha estado en

servicio ininterrumpidamente

durante mucho tiempo? ¿La

superficie del aparato está

caliente? Entonces se ha

excedido el ciclo de servicio

Desenchufe la clavija de

alimentación de la toma de

corriente y deje que el motor se

enfríe a temperatura ambiente.

Para el ciclo de servicio, ver el

capítulo "Datos técnicos".

¿Se ha suministrado más que

la capacidad de material

admisible (ver el capítulo

"Datos técnicos")? ¿El material

no ha sido introducido de

forma recta en la entrada de

Elimine el atasco de material,

ver el capítulo "Eliminar un

atasco de material".

Advertencia: Si no consigue resolver el problema, comuníquese con su distribuidor o

póngase en contacto con la línea de asistencia telefónica de OLYMPIA.62

12 Indicaciones de eliminación

Este símbolo (cubo de basura tachado) significa que después de finalizar

su vida útil, se debe llevar el producto a un sistema de recogida o reciclaje

disponible para el usuario final. Este símbolo sólo es válido en los estados

* EEE = Espacio Económico Europeo que incluye los Estados Miembros

de la UE más los Estados de Islandia, Liechtenstein y Noruega.

nos alegramos de que Usted se haya decidido por este aparato.

En caso de un defecto devuelva el aparato junto con el justificante de compra y el

embalaje original al lugar donde lo ha adquirido.

Versión del 22.11.201063

ECS 950 CCD Energiebesparende

Verze ze dne 22.11.201087

ECS 950 CCD Destruidor de documentos,

automático e económico

MANUAL DE INSTRUÇÕES

1.2 Directivas de segurança eléctrica

Atenção: verifique se a tensão indicada no aparelho corresponde à tensão da sua

rede eléctrica; veja o capítulo „Dados técnicos“!

original colocado de modo correcto.

operacional indicado no capítulo „Dados

7 Disjuntor do motor

do dispositivo de corte.

especial para destruidores de documentos nos dispositivos de corte. Pode obter óleo

destruidores de documentos.96

ciclo operacional no capítulo

règlements et normes en vigueur:

ES Por medio de la presente, el fabricante declara que este aparato está

conforme a lo dispuesto en las directivas y normas vigentes:

PT O fabricante declara que este aparelho está em conformidade com as
