BEDIENUNGSANLEITUNG ECS 950 CCD OLYMPIA

Bedienungsanleitung. 3

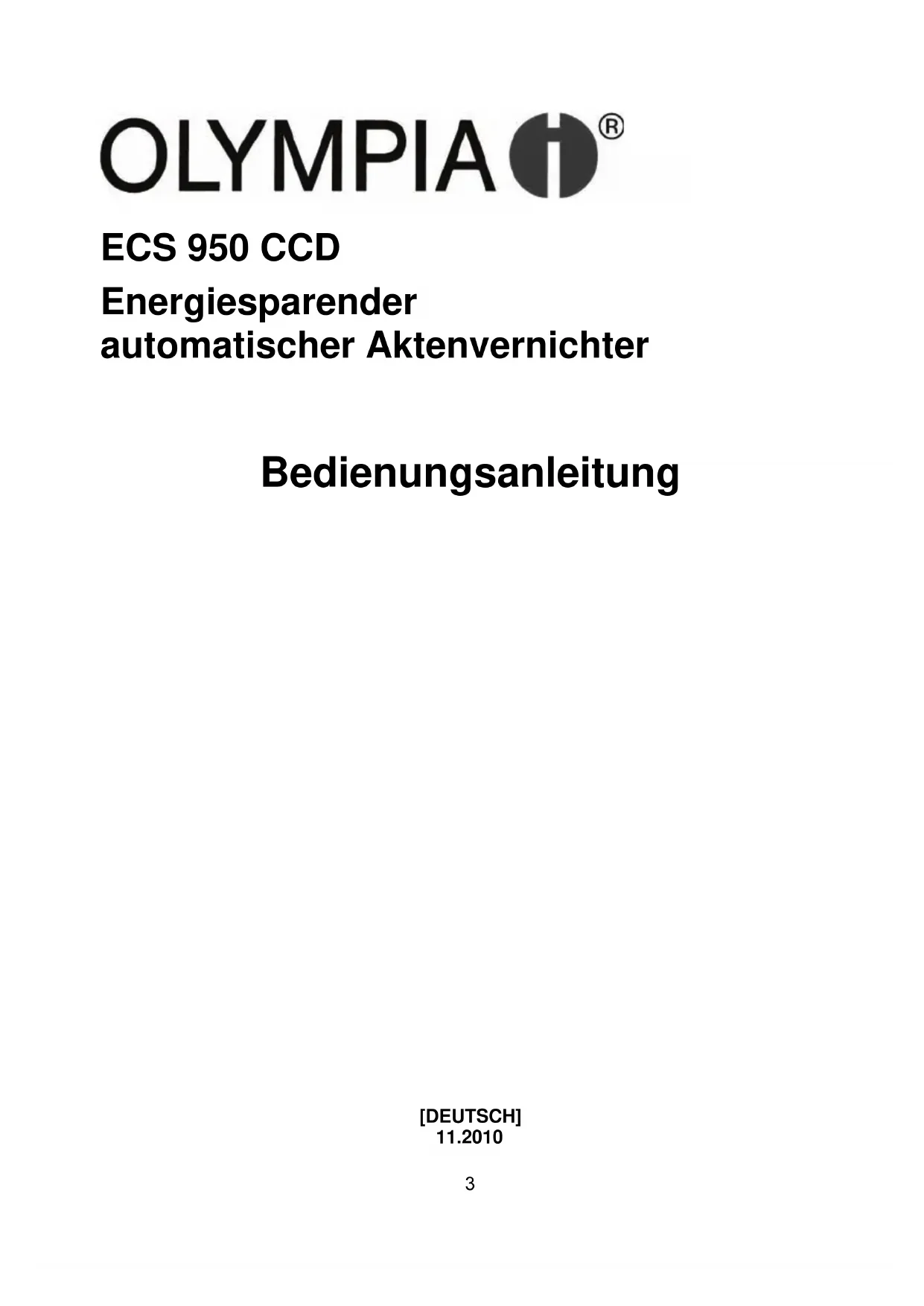

Energiesparender automatischer Aktenvernichter

Bedienungsanleitung

[DEUTsCH]

11.2010

1 Wichtige Sicherheitsvorschriften

Um alle Funktionen Ihres Aktenvernichters nutzen zu konnen,lesen Sieitte diese Anleitung vor Gebrauch des Gerats sorgfaltig durch und bewahren Sie diese fur den sukünftigen Gebrauch auf.

• Halten Sie das Gerät von Kindern und Haustieren fern!
  Das Gerätarf nur von Erwachsenen bedient werden.
  Das Gerät kann jeweils nur von einer Person bedient werden.
• Führn Sie während des Betriebs keine anderen Tätigkeiten am Gerät durch, wie z.B. Reinigen.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, extremer Hitze und Feuchtigkeit!
• Reparieren Sie das Gerät niemals selbst. Verletzungsgefahr! Außen dem erlischt dadurch der Garantieanspruch. Lassen Sie Reparaturen von qualifiziertem Fachpersonal durchführren.
• Befolgen Sie alle Warnungen und Hinweise in dieser Anleitung, auf dem Gerät und auf der Verpackung!
• Entfernen Sie keine Aufkleber oder Beschrichtungen vom Gehäuse des Geräts. Nehmen Sie auch keine sonstigen Veränderungen am Gehäuse vor. Verletzungsgefahr! Außen dem erlischt dadurch der Garantieanspruch.

1.1 Sicherheitszeichen

!	Vorsicht! Warning!		Fassen Sie nicht mit den Händen in die Einzüge!
	Halten Sie langes offenes Haar, Krawatten, Schals, Schmuck und lose Kleidung vom Bereich der Einzüge fern!		Das Gerät darf nicht von Kindern bedient werden!
			Führten Sie keine Böroklammern in die Einzüge ein!
			Halten Sie Sprayflaschen-dünste und Gase vom Aktenvernichter fern.

Achtung: Die Nichtbeachtung dieser Sicherheitszeichen kann ernste körperliche Verletzungen verursachen! Falls noch ein Gegenstand (Ärmel, Krawatte etc.) unbeabsichtigt in einen der Einzüge gelangt,ziehen Sie sofort den Netzstecker aus der Steckdose oder drücken Sie die blau beleuchtete ECS-Taste!

Sicherheitshinweis: Die Steckdose muss in der Höhe des Geräts angebracht und leicht zugänglich sein. Sie können somit im Notfall das Gerät schnell vom Netz trennen.

1.2 Elektrische Sicherheitsrichtlinien

Achtung: Prüfen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnetzes übereinstimmt, siehe Kapitel „Technische Daten“!

• Ziehen Sie den Netzstecker aus der Steckdose

• vor der Entleerung des Aufgangbehälters

• vor einer längeren Nichtbenutzung
• vor der Reinigung des Geräts

• vor einem Umstellen des Geräts

• Nehmen Sie das Gerät bei einem Schaden am Netzkabel, am Netzstecker oder am Gerät selbst nicht mehr in Betrieb (Verletzungsgefahr)!

• Nehmen Sie keine Veränderung am Netzkabel vor, da es für die vorgegebene Netzspannung ausgelegt ist.
• Verwenden Sie nur ein zugelassenes Verlängerungskabel. Verwenden Sie keine Mehrfachsteckdosen, Adapter oder nicht zugelassene Verlängerungskabel.
• Überlasten Sie nicht die empfohlene Kapazität der Steckdose oder eines gegebenenfalls angeschlossenen Verlängerungskabels!

Achtung: Das Öffnen des Schneidwerkaufsatzes zu Reparaturzwecken ist verboten. Lebensgefahr! Außen dem erlischt dadurch der Garantieanspruch.

2 Bestimmungsgemäß Gebrauch

• Verwenden Sie den Aktenvernichter ECS 950 CCD nur zur Zerkleinerung von Papier, CDs, DVDs oder Kreditkarten in den darauf vorgesehenen Einzügen! Das zu zerkleinernde Material muss trocken sein und den im Kapitel „Technische Daten“ aufgeführten Anforderungen entsprechen! Die Zerkleinerung anderer Materialien kann dazu führen, dass Sie sich verletzen (durch Splittern fester Materialien etc.) oder Schäden am Gerät entstehen (z.B. Zerstörung des Schneidwerks).
• Entfernen Sie alle Buroklammern, bevor Sie dem Gerät das Papier zuführen!
• Vernachten Sie mit diesen Gerät keine Endlosformulare, Etiketten und Umschläge! Das beschädigt das Schneidwerk und Sie verlieren den Garantieanspruch.
  Das Gerat darfur in trockenen geschlossenen Räumen benutzt werden.
  Das Gerät ist nicht für die gewerbliche Nutzung ausgelegt. Beachten Sie den im Kapitel „Technische Daten" angegebenen Betriebszyklus.

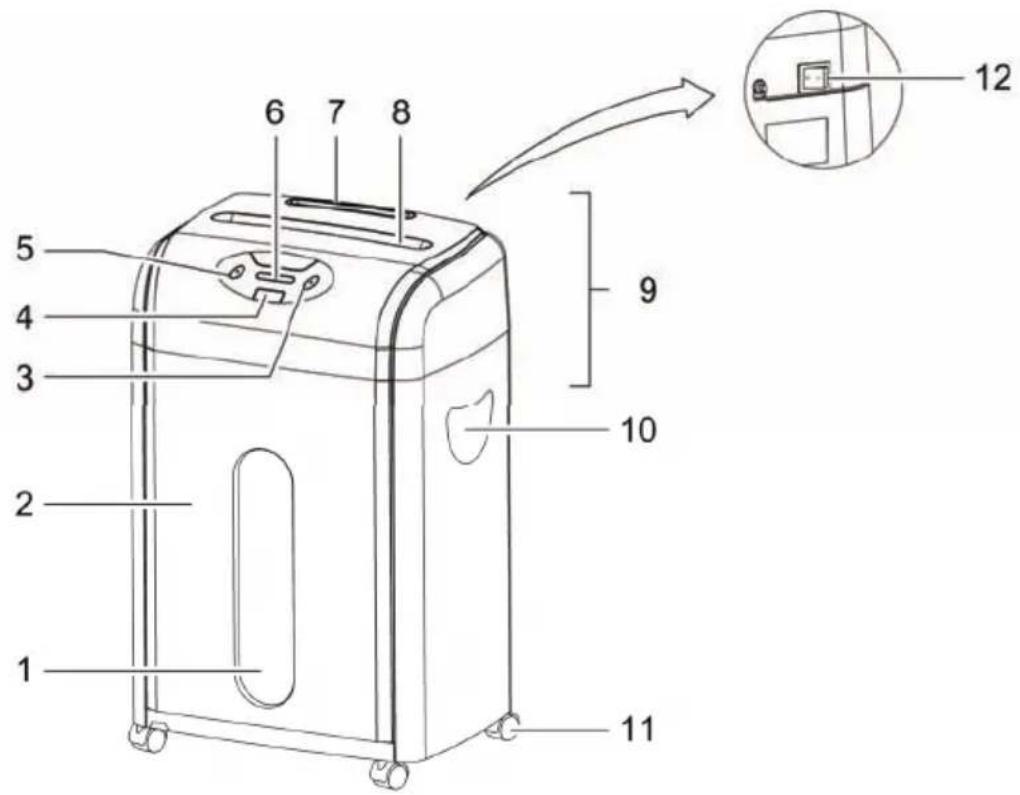

3 Bedienelemente

1 Sichtfenster Aufgangbehälter
2 Auffangbehälter
3 Vorwärstaste (FWD)
4 Automatiktaste (ECS) / Not-aus
5 Rückwartstaste (REV)
6 Anzeigeelemente

7 CD-Einzug
8 Papiereinzug
9 Schneidwerkaufsatz
10 Griff
11 Rollen
12 Ein-/Aus-Schalter

4 Inbetriebnahme

1. Entnahmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Die Unterseite des Schneidwerkaufsatzes enthalt scharfe Ecken. Verletzungsgefahr!

1. Stellen Sie das Gerät auf einer ebenen Fläche auf.
2. Platzieren Sie das Gerät in der Nähe einer Steckdose. Stellen Sie das Gerät jedoch nicht in der Nähe einer Wärmequelle oder in der Nähe von Wasser auf.
3. Setzen Sie den Auffangbehälter ein.

Hinweis: Der Aktenvernichter Funktioniert nur, wenn der Originalauffangbehälter korrekt eingesetzt ist.

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF.
2. Stecken Sie das Netzkabel in die Steckdose.

Hinweis: Achten Sie daraufuf, dass das Netzkabel nirgendwo im Weg ist, so dass Personen oder Tiere nicht darüber laufen oder andere Gegenstände daraufauf abgestellt werden konnen. Beachten Sie für die notwendigen Vorsichtsmaßnahmen die Angaben zur Energieversorgung auf der Rückseite des Geräts.

Sicherheitshinweis: Die Steckdose und der Netzanschluss des Geräts müssen aus Sicherheitsgründen in der Höhe des Geräts und frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!

5 Bedienung

Hinweis: Die im Kapitel „Technische Daten" empfohlene Kapazitätarf nicht über-schritten werden, ansonsten entsteht ein Materialstau! Beachten Sie, dass sich die Dicke des Papiers beim Falten erhöht, dadurch kann die empfohlene Blattkapazität über-schritten werden. Reduzieren Sie die Papiermenge auch bei grobfaserigem Papier.

5.1 Gerät einschalten

• Stellen Sie den Ein-/Aus-Schalter in die Position ON.

Die grüne Anzeige "Gerät an" leuchtet.

Das Gerat ist betriebsbereit.

5.2 Die ECS-Funktion (Automatikbetrieb)

In der ECS ^1 -Funktion wird der Zerkleinerungsbetrieb des Schneidwerks automatisch gestartet, sobald Material durch den entsprechenden Einzug eingeführt wird:

Das Gerät schaltet auf Vorwärtslauf undzieht das Material ein.
- 5 Sekunden nach dem Zerkleinerungsvorgang schaltet das Gerät automatisch ab.

Sie aktivieren die ECS-Funktion durch Drücken der Automatiktaste (ECS-Taste). Die ECS-Taste leuchtet dann blau.

Hinweis: In der ECS-Funktion konnen über den Papiereinzug Papier sowie über den CD-Einzug CDs, DVDs und Kreditkarten zerkleinert werden. Es darf immer nur ein Einzug in Verwendung sein. Wenn Sie mehr als einen Einzug verwenden, stoppt das Gerät. Beachten Sie auch die zulässigen Mengen zu zerkleinernden Materials.

Hinweis: In der ECS-Funktion hat das Gerät einen sehr geringen Stromverbrauch.

5.3 Papier zerkleinern

Hinweis: Maximal 12 Blätter DIN A4 mit einem Gewicht von maximal 70g / m

Hinweis: Entfernen Sie fremde Materialien vom Papier wie z.B. Buroklammern oder Etiketten.

1. Das Gerät ist eingeschaltet und befindet sich in der ECS-Funktion.
2. Führn Sie das Papier in den Papiereinzug ein.

5.4 CDs, DVDs oder Kreditkarten zerkleinern

Hinweis: Je Zerkleinerungsvorgang maximal 1 CD, 1 DVD oder 1 Kreditkarte.

1. Das Gerät ist eingeschaltet und befindet sich in der ECS-Funktion.
2. Führn Sie die CD, die DVD oder die Kreditkarte in den CD-Einzug ein.

Hinweis: Wenn Sie aus Sicherheitsgründen Kreditkarten im Partikelschnitt (Cross Cut) vernichten möchten, können Sie dem Aktienvernichter Kreditkarten auch über den Papiereinzug zuführen. Dies gilt nur für Kreditkarten und nicht für CDs/DVDs!

5.5 Not-aus

Befindet sich das Gerät in der ECS-Funktion (Automatikbetrieb) oder im Vorwärts- bzw. Rückwartstlauf, können Sie das Gerät im Notfall durch Drücken der ECS-Taste umgehend anhalten.

5.6 Gerät ausschalten

Stellen Sie den Ein-/Aus-Schalter in die Position OFF.

6 Anzeigeelemente

Anzeige	Ursache	Abhilfe
	Gerät an (ON)
	Materialstau	Beseitigen Sie den Materialstau, siehe Kapitel „Materialstau beseitigen“. Halten Sie sich an die im Kapitel „Technische Daten“ empfohlene Kapazität zu zerkleinernden Materials.
	Motor überhützt	Lassen Sie den Motor abkühlen, siehe Kapitel „Motorschutz“. Halten Sie sich an den im Kapitel „Technische Daten“ angegebenen Betriebszyklus.
	Auffangbehälter voll	Der Auffangbehälter ist voll und muss geleert werden, siehe Kapitel „Auffangbehälter leeren“.

7 Motorschutz

Der Motor schaltet bei Überlastung automatisch ab. In dieser Fall leuchtet die rote Anzeige "Motor überhitzt".

1. Ziehen Sie den Netzstecker aus der Steckdose und halten Sie den Motor auf Raumtemperatur abkühlen.
2. Stecken Sie den Netzstecker wieder in die Steckdose und setzen Sie den Betrieb fort.

Hinweis: Beachten Sie den im Kapitel „Technische Daten“ angegebenen Betriebszyklus.

8 Materialstau beseitigen

Wenn dem Schneidwerk zu viel Material (Papier, CD, DVD, Kreditkarte) zugeführrt wurde, entsteht ein Materialstau. Bei einem Materialstau schaltet das Gerät ab. In thisem Fall leuchtet die rote Anzeige "Materialstau".

Gehen Sie wie folgt vor:

• Entweder gibt der Aktenvernichter das Material von selbst aus (automatischer Rücklauf) oder Sie müssen den Rückwärtslauf manuell starten, siehe Kapitel "Rückwärtslauf (REV-Taste)".
• Befreien Sie die Einzüge von Materialresten über den Vorwartslauf, siehe Kapitel "Vorwartslauf (FWD-Taste)".
• Schalten Sie das Gerät gegebenenfalls abwechselnd in Vorwärts- und Rückwartlauf, bis kein Material mehr in den Einzügen ist.
• Entfernen Sie ggf. noch vorhandene Materialrechte manuell aus den Einzügen, siehe Kapitel "Materialrechte manuell aus den Einzügen entfernen".
  Schalten Sie das Gerät wieder in die ECS-Funktion.
• Reduzieren Sie die zu zerkleinernde Materialmenge.
• Achten Sie darauf, das Material in den richtigen Einzug zu stecken (Papier in den breiten Papiereinzug, CDs/DVDs/Kreditkarten in den schmalen CD-Einzug).

8.1 Rückwärtslauf (REV-Taste)

Drücken Sie die REV-Taste, damit das Schneidwerk rückwärts lauft und das Material wieder freiigt.

Hinweis: Wenn es im Papiereinzug zu einem Materialstau gekommen ist, müssen Sie zusätzlich überprüfen, ob sich Papierreste im Papiereinzug befinden und diese gegebenenfalls manuell entfern!

8.2 Vorwärtslauf (FWD-Taste)

Drücken Sie die FWD-Taste, um einen gegebenenfalls verbliebenen Materialrest zu zerkleinern und aus dem Schneidwerk zu entfern.

Hinweis: Die FWD-Taste wird nach Beseitigung eines Materialstaus benötigt, um das Schneidwerk ohne Einführren von Material zum Laufen zu bringen.

8.3 Materialmente manuell aus den Einzügen entfernen

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF undziehen Sie den Netzstecker aus der Steckdose.
2. Entfernen Sie eingeklemme Materialreste vorsichtig mit geeignetem Werkzeug aus dem Schneidwerk.
3. Stecken Sie den Netzstecker wieder in die Steckdose und stellen Sie den Ein-/Aus-Schalter wieder in die Position ON.

Achtung: Wartungsarbeiten)durfen nur bei gezogenem Netzstecker vorgenommen werden!

9.1 Auffangbehälter leeren

Spätestens wenn die rote Anzeige "Auffangbehälter voll" leuchtet, muss der Auffangbehälter geleert werden.

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF.
2. Ziehen Sie den Auffangbehälter nach vorne aus dem Gerät.
3. Entleeren Sie den Inhalt an geeigneter Stelle.
4. Schieben Sie den Aufgangbehälter wieder in das Gerät.

Hinweis: Es wird empfohlen, den Auffangbehälter nicht bis ans Schneidwerk heran zu fullen. Hierdurch vermeiden Sie einen Rückstau des Schnittguts in das Schneidwerk. Leeren Sie den Auffangbehälter regelmäßig.

Hinweis: Wenn der Auffangbehälter aus dem Gerät entfern wird, ist der Aktenvernichter nicht mehr betriebsbereit. Der Aktenvernichter Funktioniert nur, wenn der Originalauffangbehälter korrekt eingesetzt ist.

9.2 Schneidwerk Ölen

Damit Sie lange Freude an Ihrktenvernichter haben, empfehlen wir Ihnen, die Schneidwerke regelmäßig von Rückständen zu befren und etwas Spezialöl für Aktenvernichter auf das Schneidewerkzeug aufzutragen. Sie erhalten FCKW-freies Spezialöl bei ihrem Fachhändler oder direkt bei unseren Service-Center in Hattingen. Sie verlangern hierdurch die Lebensdauer des Geräts.

• Nach jedem Leeren des Auffangbehalters Spezialöl in mehreren Querlinien auf ein passendes Blatt Papier auftragen und these Blatt in der ECS-Funktion durch das Schneidwerk laufen setzen.

Achtung: Die Verwendung von FCKW-haltigem Sprühflaschenöl ist verboten!

9.3 Gerät reinigen

Sicherheitshinweis: Die Verwendung liegt entzündlicher Stoffe ist verboten. Verletzungsgefahr!

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF undziehen Sie den Netzstecker aus der Steckdose.
2. Reinigen Sie das Gerät von außen mit einem weichen leicht angefeuchteten Tuch.

Hinweis: Verwenden Sie zur Reinigung des Gehäuses weder haushaltsübliche noch scharfe Reinigungsmittel und auch keine Chemikalien (z.B. Benzin, Alkohol). Verwenden Sie allenfalls ausschließlich speziell für Aktenvernichter zugelassene Reinigungsk Produkte.

10 Technische Daten

	ECS 950 CCD
Nicht für die gewerbliche Nutzung.
Sicherheitsstufe gem. DIN 32757 3
Einzug für Papier und Kreditkarten: ja
Schnittleistung	max. 12 Blätter DIN A4 (70 g/m2) oder max. 1 Kreditkarte
Schnittmethode, Schnittbreite	Cross Cut (Partikelschnitt), 4 x 4
Breite Papiereinzug 220 mm
Einzug für CDs/DVDs und Kreditkarten: ja
Schnittleistung jeweils max. 1 Stück
Schnittmethode, Schnittbreite	Streibenschnitt, 23,5 mm (Streifenbreit
Breite Einzug 122 mm
Betriebszyklus 7 min an, 50 min aus
Schnittgeschwindigkeit	1,6 m/min
Schneidwerk	Qualitätsstahl
Geräuschpegel	60 dB(A)
Volumen Aufgangbehälter Papier	18 Liter (ca. 230 Blatt DIN A4)
Volumen Aufgangbehälter CDs/DVDs u.a.	1 Liter
Aufgangbehälter mit Kontrollfenster	ja
Bedienumfang	Not-aus Autostart/Autostopp Rückwärtslauf (automatisch und manuell) Vorwärtslauf (ohne Materialzuführung)
Anzeigeelemente	Gerät an (grüne LED) Materialstau (rote LED) Überhitzungsschutz (rote LED) Aufgangbehälter voll (rote LED)
Abmessungen (B x T x H)	338 x 248 x 515 mm
Gewicht	10,5 kg
Rollen	ja
Spannungsversorgung	230 V / 50 Hz
Aufnahmeleistung	max. 280 W (1,2 A)

11 Problembehandlung

Problem	Diagnose &	Ursache Abhilfe
Gerät Funktioniert nicht	Steckt der Netzstecker richtig in der Steckdose?	Stecken Sie den Netzstecker richtig in die Steckdose.
	Steuht der Ein-/Aus-Schalter in der Position OFF?	Stellen Sie den Ein-/Aus-Schalter in die Position ON.
	Befindet sich das Gerät in der ECS-Funktion?	Drücken Sie die ECS-Taste, so dass diese blau leuchtet.
	Ist das Gerät korrekt zusammengebaut worden?	Stellen Sie safer, dass der Auffangbehälter korrekt eingesetzt ist.
	Startet der Motor nicht, wenn Material zugeführrt wird?	Schieben Sie das Material so in den jeweiligen Einlass, dass der Sensor in der Mitte berührt wird.
Gerät Funktioniert nach längerem Betrieb nicht mehr oder stoppt während des Betriebs	War das Gerät für längerere Zeit ununterbrochen in Betrieb? Ist die Oberfläche des Geräts warm? Dann ist vermutlich der zulässige Betriebszyklus übersritten worden.	Ziehen Sie den Netzstecker aus der Steckdose und setzen Sie den Motor auf Raumtemperatur abkühlen. Betriebszyklus siehe Kapitel “Technische Daten”.
Materialstau Haben Sie mehr als die zulässige Materialkapazität zugeführrt (siehe Kapitel “Technische Daten”)? Ist das Material nicht gerade in den Einzug geführt worden?		Entfern Sie den Materialstau, siehe Kapitel “Materialstau beseitigen”.

Hinweis: Wenn Sie den Fehler nicht selbstständig beheben konnen, kontaktieren Sie ihren Handler oder rufen Sie die Olympia Hotline an.

12 Entsorgungshinweis

Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass these Product nach der Lebenszeit zu einem für den Endanwender verfügbar. Rücknahme- oder getrennten Sammelsystem gebracht werden soll. These Symbol gilt nur in den Staaten des EWR*.

• EWR = Europäischer Wirtschaftsraum, welcher die EU-Mitglied Staaten plus die Staaten Island, Liechtenstein und Norwegen umfasst.

ACHTUNG! WICHTIGE GARANTIEUNTERLAGE BITTE UNBEDINGT AUFBEWAHREN!

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke OMMPIA schieden haben. Sollte sich an Ihr Gemärter wider Erwarten ein technisches Problem ergeben, beachten Sieitte folgende Punkte:

Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem auftreten, rufen Sieitte zuerst unsere Hotline an:

0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal Telefonisch weiterhelfen.

• Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Service-Center Hattingen
Zum Kraftwerk 1
45527 Hattingen

Garantiereparaturen können nur mit beigefugtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen
Ohre Olympia Business Systems Vertriebs GmbH

Version vom 22.11.2010
